Соловьев

Номер патента: 1553886

Опубликовано: 30.03.1990

Авторы: Александров, Лебедев, Нестерова, Полницкий, Соловьев

МПК: G01N 21/41

Метки: волоконных, дисперсии, одномодовых, показателя, преломления, световодов

...расположение импульсов различных длин волн на экране времяанализирующего устройства (фиг,2) свиде- тельствует о наличии синхронизма во времени для этих импульсов с точностью, задаваемой времяанализирующим устройством. В случае отклонения импульсов от вертикали длину короткого отрезка волоконного световода уменьшают и вновь контролируют положение импульсов. После контроля временного синхронизма систему зеркал 9 убирают и с выхода короткого отрезка одномодового волоконного световода импульсы различных длин волн одновременно вводят в исследуемый световод длиной Ь1 м. Различные спектральные составляющие излучения, введенные в иссведуемцй волоконный световод, распространяются соответственно своим групповым скоростям, в результате чего на...

Номер патента: 1553827

Опубликовано: 30.03.1990

Авторы: Прощенко, Соловьев

МПК: G01C 13/00

Метки: ветровых, волн, морских, периода, среднего

...схемы 2 центрирования соединен с входом схемы 3 вычисления среднеквадратичного отклонения и с инверсным входом компаратора 4. Схема 3может быть выполнена на двух опера -циоццых усилителях с диодцыми обратными связями.Компаратор 4 служит для формирования импульсов, длительность которыхопределяется порогами его срабатывания, и может быть выполнен на интегральном компараторе К 554 САЗ, Прямойвход компаратора 4 соединен с выходом блока 5 управления, а выход - суправляющим входом блока 5 управления и со счетным входом счетчика 6импульсов.Блок 5 управления предназначендля коммутации необходимого порогового напряжения в соответствии с выход -ным напряжением компаратора 4, Блок 5управления может быть реализован цааналоговом ключе П...

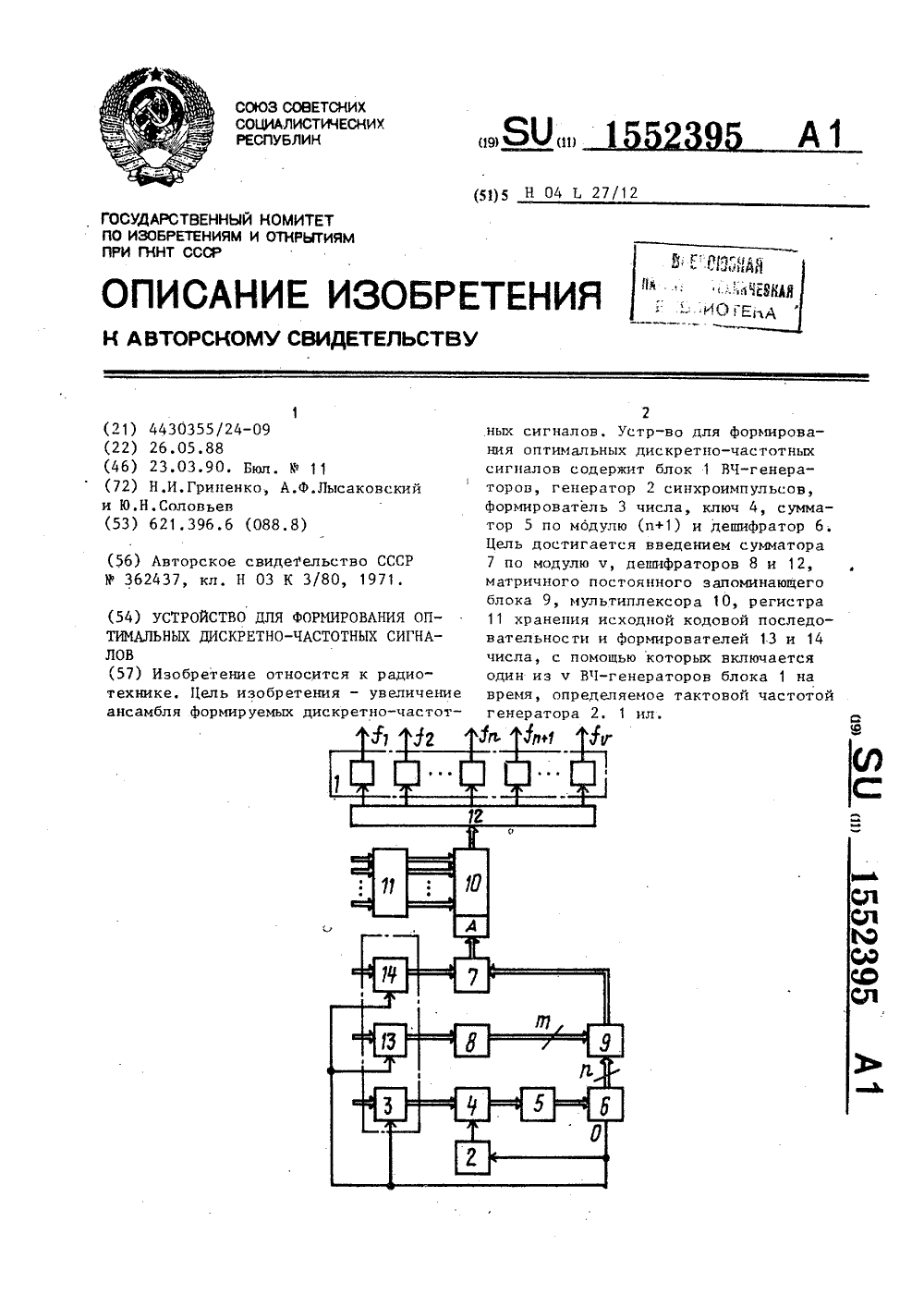

Номер патента: 1552395

Опубликовано: 23.03.1990

Авторы: Гриненко, Лысаковский, Соловьев

МПК: H04L 27/12

Метки: дискретно-частотных, оптимальных, сигналов, формирования

...б .выбирает один из п столбцов матричного постоянного запоминающего блока 9 емкостью шй десятичныхчисел, Число Мнаходящееся. на пересечении тп - й строки и п-го столбца свыхода постоянного запоминающего блока 9 поступает на второй вход сумматора 7 по модулю ч, с выхода котороговычисленная сумма Ь = т + у шос 1 чпоступает ца адресный вход мультиплексора 10, Число Ь является номеромодной из ч групп элементов памятирегистра 11 хранения исходной кодовойпоследовательности. Мультиплексор 10подключает группу, элементов памяти пономеру Ь к входу третьего дешифратора12, который в соответствии с десятичным числом, хранящимся в выбраннойгруппе элементов памяти (не указаны)регистра 11, включает один из ч высокочастотных генераторов ца...

Номер патента: 1552246

Опубликовано: 23.03.1990

Авторы: Михеев, Соловьев

МПК: H01H 13/26

Метки: микровыключатель

...15, которые закреплены впазах 8 опорной пластины 5, На корпусе 1 закреплена возвратная пружина16, которая выступами 17 соединена с 25опорной пластиной 5 со стороны пазов8. В крышке 18 размещен приводнойэлемент 19. Перемычка 9 опорнойпластины 5 размещены между точкой касания приводного элемента опорной пла 01 стины и местом заделки боковых лепестков 13 контактной пружины 11,Микровыключатель работает следующйм образом.При нажатии на приводной элемент19 происходит перемещение вращениевокруг оси) среднего лепестка 14контактной пружины 11, при этом еебоковые лепестки 13 поворачиваютсявокруг оси 4 в опорной пластине 5,Движение среднего 14 и боковых 15лепестков контактной пружины 11,встречное, средний лепесток опускается, а боковые лепестки...

Номер патента: 1552138

Опубликовано: 23.03.1990

Авторы: Воронов, Огиенко, Соловьев, Тарашкевич, Шаповал

МПК: G01R 31/317

Метки: блоков, состояния, технического, цифровых

...55 5 155 ционная функция являлась д-функцией, используя для этой цели псевдослучайную последовательность, которую легко реализовать с помощью сдвигового регистра, коррелятором, подключенным к цепи питания, измеряют импульсную характеристику цифрового блока по цепи питания. В обшем случае импульская характеристика по цепи питания цифрового блока с неисправным элементом отлична от импульсной харак теристики по цепи питания исправного цифрового блока. Импульсная характеристика по цепи питания цифрового блока определяется как интеграл (1), значение которого получено коррелятором на конечном интервале измерения, является импульсной характеристикой по цепи питания, которая позволяет оценить техническое состояние цифрового блока, Для...

Номер патента: 1551714

Опубликовано: 23.03.1990

Авторы: Свидерский, Соловьев, Ткач, Утеченко, Чирикалов

МПК: C09K 3/18

Метки: противогололедный, состав

...ниже минус 10 С с одновременным повышением эрозионной стойкости противогололедного составаПоставленна цель достигается использованием состава со следующими соотношениями ком понентов, мас,: полифенилсилоксан 40-47, эпоксидная смола 4-8, олигоди метилсилоксан 2-5, полиэтиленполиами 0,4-0,8, фторлон 11-20, толуол 28,6- 33,2. Использование состава позволяе в 1,32-1,69 раз уменьшить адгезию ко льду при температурах ниже минус 10 С и в 1,55-2,6 раз увеличить эрозионную стойкость покрытия . 2 табл,бл. 2 приведень оставов, нанесе тальную поверхн видно из табл. тав позволяет в ть адгезию ко л ниже минус 1 О еличить эрозион я. Прот и вогололедный сост а в, содержащий полифенилсилоксан, олигодиметилсилоксан и толуол, о т л и ч а ю щ и й с...

Номер патента: 1550352

Опубликовано: 15.03.1990

Авторы: Горбачев, Недоспасов, Скутин, Соловьев

МПК: B63H 21/00, G01M 15/00

Метки: главной, испытания, стенд, судна, установки, энергетической

...из схемы, детали 11-16 образуют кольцевое воздухоподводящее устройство. 1 роме того, на каждой разъемной части носовой стенки 9 жестко установлены при помощи ребер 17 два полукольца 18 с радиальными ребрами 19, расположенными со стороны гребного винта. Причем полукольца 18 с полу- кольцевыми козырьками 14 расположены в одной плоскости таким образом, что образуют кольцевую щель.Стенд работает следующим образом,При вращении гребного винта 1 за счет разности давлений на засасывающей и нагнетающей сторонах его лопастей вода начинает циркулировать по контуру При этом за счет уменьшения сечения насадки при помощи двух полу- кольцевых козырьков 14 и двух полуколец 18 в кольцевой щели, образованной этими элементами, достигается большая...

Номер патента: 1550010

Опубликовано: 15.03.1990

Авторы: Белоносов, Брусникин, Гончаров, Иванов, Петухов, Рабинович, Соловьев

МПК: D01H 13/16

Метки: машине, многокомпонентной, обрыва, прядильной, пряжи

...рычагов 6, На держателе 20 5 закреплена ось 7, на которую надет контактный щуп 8, выполненный в виде заземленной изогнутой металлической пластины. Трубка мычкоотсоса имеет сквозную прорезь 9 для прохода пряжи 25 10. На трубку 4 через индикатор постоянно подается напряжение от источника питания через резистор (не показаны, .Устройство работает следующим образом,В рабочем положении щуп 8 контактирует с пряжей 10 на выходе ее иэ(прорези 9 трубки 4. При обрыве пряжи щуп 8, не удерживаемый пряжей, под 3 действием разрежения в трубке поворачивается на оси 7 и электрически контактирует с трубкой, Так как на трубку постоянно подается сигнал от источника тока, а щуп 8 заэемпен, то при контакте с трубкой 4 он передает на нее потенциал,...

Номер патента: 1549851

Опубликовано: 15.03.1990

Автор: Соловьев

МПК: B63H 5/10

Метки: движитель, судовой

...винт 1 сцеплен с валопроводом 4 с передаточным числом, равным единице. Передаточные числа ведущих звеньев 5 передач валопророда 4 к ведомым звеньям 6 ступиц 7 гребных винтов уменьшаются в направле 11 и и носового гребного винта 3. Ось 8 9 алопровода смещена в радиальном направлении относительно осей 9 ступиц 7 гребных винтов. Ступицы гребных винтов связаны между собой и с опорами через Подшипники 10. Расстояние между смежными гребными винтами не превышает величины радиуса любого из этих сменйых винтов. Судовой движитель работает следующимобразом. При вращении валопровода 4 гребные винты начинают вращаться в одном направлении. Причем с самой большой скоростью вращается кормовой гребной винт 1 ва счет передаточного отношения, равного...

Номер патента: 1548611

Опубликовано: 07.03.1990

Авторы: Бочаров, Соловьев

МПК: F24F 7/04

Метки: вентиляции, теплообменная

...каналом 15. Прямые клапана12 и 14 выполнены в виде эластичных40колец. Рукава, составляющие одинканал, объединены между собой трубопроводом, например канал 2 - трубопровод 18, канал 3 - трубопровод 19,дополнительный канал 15 - трубопровод 20,Система работает следующим образом.Включается приточный вентилятор10, который подает воздух в трубопровод 20, а оттуда в рукава канала 15,Ввиду того, что рукава этого канала15 имеют заглушенный конец 16, токанал 15 выполняет роль опорной арки, несущей вес всей системы Одновременно воздух через трубопровод18 наполняет и канал 3. При достижении определенного давления срабатывает прямой клапан 12, выполненный в.виде эластичного кольца и воздух начинает поступать в помещение 1 через воздуховод...

Номер патента: 1548066

Опубликовано: 07.03.1990

Авторы: Иванов, Лысенко, Соловьев

МПК: B29C 45/14

Метки: автоматическая, давлением, длинноворсовой, литьевая, литья, монолитной, пластмассовой, форма, щетки

...впрыск полиамида в формуюшую полость матрицы 14, охлаждение и переход его в твердое состояние.При разведении плит (фиг. 2) подвижная плита 13 вместе с матрицей 14 и отформованной щеткой перемещаются вместе с подвижной плитой. Одновременно под действием пружин 4 отжимается литниковый диск 3 от неподвижной плиты 1 и извлекает центральный литннк. Ход литникового диска ограничен головкой направляющей 5, а промежуточная плита 6 с держателем 7 и решеткой 9 продолжает перемещение по колонкам 2 вместе с подвижной плитой 13 и матрицей 14 за счет сил адгезии щетки к матрице и удержания ее основания на закладных пальцах 8. При упоре решетки 9 в ограничители хода колонок 2 матрица 14 перемешается по колонкам 16 и образует зазор по опорной...

Номер патента: 1547987

Опубликовано: 07.03.1990

Авторы: Деев, Моисеенко, Соловьев, Уткин

МПК: B23K 9/00

Метки: выпрямитель, однофазный, сварочный

...положения движка потенциометра 25, т.е. изменением угла задержки открьвания тиристоров 13 и 14, можно получить любое ф 5 154 И 31 соединен с выходом нуль-органа 27, блокинг-генератор 35 через эле- . мент ИЛИ 33 и элемент И 29 присоеди-нен к выходу компаратора 28. Последний и генератор 26 пилообразного напряжения образуют фазосдвигаюшее устройство, которое обеспечивает управление тиристорами с задержкой по фазе, зависящей от положения движка потенциометра 25.В моменты времени, когда напряжение на вторичной обмотке 3 трансформатора пересекает нулевое значение, на выходе нуль-органа 27 появляется импульс, который через элементы 3.1 и 34 поступает на вход блокинг-генератора 36, Сигналом с последнего открывается один из тиристоров 15 или...

Номер патента: 1547880

Опубликовано: 07.03.1990

Авторы: Соловьев, Яровенко

МПК: B08B 7/00

Метки: орган, поверхности, рабочий, устройства

...движение с одновременным вра- фЧ щением относительно продольной оси. фь Далее, проходя в канале 6, воздушный в поток, опережая очистной элемент, вы- у рывается через направляющую головку у 11 и воздействует на обрабатываемую поверхность 12, сдувая мягкие, пыле- образные отложения и предотвращает амортизирующий эффект. Затем очистной элемент 7 воздействует на предварительно очищенную поверхность, при этом в зоне контакта элемента с очищаемой поверхностью имеет место удар со смещением, эффективно разрушающий твердые отложения (продуктыкоррозии, окалину и др.), 151880В процессе вращения воэдухораспределителя ч подача воздуха в кана" лы 6 попеременно прекращается, возвратная пружина 10 возвращает оцистной элемент 7 с держателем...

Номер патента: 1547745

Опубликовано: 07.03.1990

Авторы: Рогайлов, Соловьев

МПК: A01G 25/00

Метки: аппарат, дождевальный, импульсный

...Открывается выпускной клапан 8 игазы под высоким давлением поступают вовнутреннюю полость напорного бака 2,Давление в напорном баке 2 повышаетсяи жидкость начинает вытесняться в атмосферу через ствол 1. По мере вытесненияжидкости из бака 2 избыточное давлениев нем понижается, Понижение давления вычисляют из соотношенийюнак 900 - слабое распадение струи на капли, непригодные для орошения;Р ккк=3000 - применение нецелесообразноЙ ввиду повышенных затрат мощности,где Р- минимальное понижение давления в процессе вытеснения жидкости из бака;д - диаметр сопла;Рчакс - максимальное давление в процессе вытеснения жидкости из бака.При равенстве диаметра й сопла имеемРиин)0,3 Рмакс,дальнейшее понижение давления Р - приводит к тому, что струя не...

Номер патента: 1546507

Опубликовано: 28.02.1990

Авторы: Гельбштейн, Канторович, Кислицын, Морохин, Овсянников, Руденко, Сидельковский, Симаков, Соловьев

МПК: C22C 35/00

Метки: легирования, модифицирования, смесь, стали

...объемах получить восстановленные РЗМ и их окислы и ванадий в сочетании с высокоосновньв шлаком, что положительно воздействует на жидкий металл эа счет образования жидкого модификатора РЗМ и их окислов и равномерного распределения его в расплаве. Зто обеспечивает равномерность структуры, ее измельчение. В конечном счете позволяет получить повышенные технологические и эксплуа 55 тационные характеристики металла,Известная и предложенная смеси изготовлялись методом смешения компонентов: алюминий (марка АВГОСТ 295-79) в виде мелких кусков (стружки) Фракцией не более 20 мм или порошка;ванадиевый шлак (ТУ 14-11-223-86), мас,7.: пятиокись ванадия 17,9, окислы железа 32, окислы кремния 17, окислы марганца 10, остальное окислы титана, хрома,...

Номер патента: 1546372

Опубликовано: 28.02.1990

Авторы: Соловьев, Соловьева, Шилов, Шумейко

МПК: B65G 47/00

Метки: кантования

...ул. Гагарина, 1 О зобретение относится к устройствам для поворота и укладки изделий в автоматиз рованных поточных линиях и может бьетЬ использовано в целлюлозно-бумажной, полиграфической промышленности, а также других отраслях, в которых по ходу технологического процесса требуется кантование плоских бумажных изделий. Целью изобретения является повышениенадежности работы устройства. На чертеже представлено устройстводля кантования. Устройство для кантования включает смонтированную на валу 1 и расположеннун между подающим и отводящим транспортными средствами в виде конвейеров 2, 3 раьу 4 с захватом для изделий и механизмом поворота. Механизм поворота выпое 1 нен в виде закрепленной на валу 1 шестерни 5 и входящей с ней в зацеплени рейки...

Номер патента: 1546338

Опубликовано: 28.02.1990

Автор: Соловьев

МПК: B63H 25/08, G01M 10/00

Метки: баллере, нагрузок, руля, судового

...устройства, можно теоретиЧески с достаточной точностью опреелить гидродинамическую силу, приоженную к рулю, обусловленную натеанием потока воды на руль.Наибольший интерес для испытания улевого устройства представляет мак имальное значение момена на баллее и характер его изменения в завиимости от угла поворота румпеля, Характерными режимами движения судна, йри которых могут возникать наибольцие моменты на баллере, являются ход судна в циркуляцию с прямого йурса (перекладка руля при прямоли.нейном движении судна) переднего или заднего хода; маневр "восьмерка" (пе рекладка руля с борта на борт из установившейся циркуляции судна); маневр чзмейка" (перекладка руля с борта на борт без ввода судна в устаовившуюся циркуляцию, причем каждая...

Номер патента: 1546329

Опубликовано: 28.02.1990

Авторы: Антонов, Басов, Канаев, Коммар, Пискунов, Рымарь, Соловьев, Хайков, Цейтлин, Юзефович

МПК: B62D 13/00

Метки: модульного, поворотом, средства, транспортного

...сигнала датчика 7 в широтно-модулированный сигнал для передачи по длинным линиям. жение данного модуля в составетранспортногосредства.Углы т исчитают положительными при повороте рулевых валов против часовой стрелки от нейтральногоположения.До начала движения на каждоммодуле (Фиг. 2) переключателями блоков 15 задаются значения констант С иА соответственно. На знаковых и адресных выходах блоков 15 Формируются кодированные сигналы, соотнетствующие знакам и величине задаваемых констант А и С. При движении задающее устройство 5 регистрирует сигнал управления поворотом при помощи датчика 7. Данныйсигнал в устройстве 5 преобразуетсяв широтно-модулированный сигнал, ко"торый является единым задаюшим сигналом для всех устройств...

Номер патента: 1546112

Опубликовано: 28.02.1990

Авторы: Аверков, Арутюнянц, Загривый, Коверга, Куликов, Минько, Сокольникова, Соловьев, Хлебников, Шмигуль

МПК: B01D 46/22

Метки: фильтр, шторчатый

...й зазор нутренн корпуса по ниж цией шт ее изгот пластине ность и нагрузка ля 11 (фиг. 2), соединяющие соседние шторки 4 и охватываюгцие цапфы 12 (фиг. 3). Кроме того, на фиг. 3 - 6 показаны: минимальный суммарный зазор между торцами цапф 12 шторок 4 и внутренними поверхностями 5 боковых стенок 9 и 10 корпуса 1 (фиг. 3); расстояние г между центрами осей цапф 12 соседних шторок 4 (фиг. 4); диаметр д оси цапфы 12; длина Ь шторки 4 с цапфами 12 (фиг. ф ширина шторки 4 (фиг. 4); длинапаза пластины 11 (фиг. 5); допустимый угол я разворота шторки 4 (фиг. 5). Шторцатый фильтр работает следуюцим образом.Шторцатый фильтр устанавливается в сис темах кондиционирования воздуха или вентиляции, запыленный воздух просасывается через проходное сецение...

Номер патента: 1544301

Опубликовано: 23.02.1990

Авторы: Асманкин, Соловьев

МПК: A01J 5/08

Метки: доильный, стакан

...э.п. ф-лы, 1 ил. через отверстия 4 межстенной камеры 6, Отсос воздуха продолжаетсядо тех пор, пока не восстановитсяравновесие сил, действующих на клапан 9, после чего он закрывается. Вподсосковой 5 и межстенной камерахобразуется рабочее разрежение, спо собствующее осуществлению процессамолоковыведения, т.е. происходиттакт сосания. Величина рабочего разрежения под соском имеет прямую зависимость от степени сжатия пружины 10, изменение которого осуществляется посредством резьбового соединения молочной трубки 11 с кон,фузором 2Отсос воздуха из межстенной камеры 6 происходит с некоторьи запаздыванием по отношению к подсосковой камере 5, образовавшаяся разин"ца в величинах давлений указанныхкамер вызывает деформацию сосковой 40 трубки 3...

Номер патента: 1545224

Опубликовано: 23.02.1990

Авторы: Гудков, Костанди, Соловьев, Тяжев, Шатов

МПК: G06F 13/00

Метки: абонентом, сопряжения, эвм

...поступая на счетный вход счетчика 18, вызывают последовательное считывание информации из узпа. 12. Счетчик 18 автоматически сбрасывается каждый раз, как производится запись информации в узел 12 процессором тем же сигналом разрешения записи, проходящим через соответствующий элемент И 2 на соответствующий вход узла 12. Таким образом, перед началом тестирования счетчик 18 всегда обнулен, Счетчик 18 формируетадреса, определяющие порядок считывания информации.Очевидно, что порядок считывания информации должен совпадать с порядком записи информации, иначе возможно искажение последовательности 17,в 17,п. Зная закон изменения адресов, Формируемых счетчиком 18, нетрудно программно организовать и запись инФормации в узел 12 ио адресам,...

Номер патента: 1545178

Опубликовано: 23.02.1990

Авторы: Константинов, Кораблев, Соловьев, Шамов

МПК: G01T 1/167

Метки: газовоздушных, средах

...компонента (СО) не зависит От скорости пропускания газа, Осуществление в предла 40 гаемом способе такого режима является новым.Предлагаемый способ осуществляется следующим образом.В поглотительную емкость наливают поглотитель, например раствор щелочи. Анализируемую газовоздушную смесь пропускают над поврехностью раствора щелочи с приведенной скоростью 0,001-0,15 м/с в течение Опре 50 деленного периода времени. Затем1 производят осаждение поглощенной СО в виде нерастворимого карбонтата, например ВаСОЗ. Далее измеряют удельную активность Осадка Вас 03 по 1 С 55 радиометрическим способом й рассчиты вают среднюю концентрацию С за период отбора. П р и м е р 1, Газовоздушную смесь с содержанием СО 0,033 об.Е пропускают над поверхностью...

Номер патента: 1544797

Опубликовано: 23.02.1990

Авторы: Гвозденко, Дьяконов, Михайлова, Пухова, Соловьев

МПК: C12N 5/00

Метки: вирусов, выделения, используемый, клеток, кожно-мышечной, кролика, культивируемых, накопления, перевиваемых, ткани, штамм, эмбриона

...45 от 1 до нескольких в ядре. Питоплазма мелкосетчатая. Кариология линии на уровне 51 пассажа. Кариотип соответствует виду (2 п=44). Модальный класс 88-89 хромосом. Клетки имеют50 околотетраплоидный кариотип, отличаются большим разбросом числа хромосом. Имеется 3-4 микрохромосомы и непарная длинная субметацентрическая маркерная хромосома.Контаминанты.Бактерии, грибы, микоплаэмы и вирусы не обнаружены.Чувствительность к вирусам. Линия клеток представляет собой высокопродуктивный субстрат для кульивирования вирусов ринопневмонни (три штамма), артериита лошадей, реовирусу 3-го типа, инфекционного ринотрахеита, диареи крупного рогатого скота, парагриппа.П р и м е р 1. Культивирование вируса инфекционного ринотрахеита крупного рогатого...

Номер патента: 1544627

Опубликовано: 23.02.1990

Авторы: Антонов, Басов, Соловьев, Цейтлин, Юзефович

МПК: B62D 13/02

Метки: длиннобазным, многозвенным, средством, транспортным

...2 на угол = - Ки до тех пор, пока опять не выполняется условие наличия противоположного знака углов поворота звеньев 1 и 2 относительно рамы 3Устройство лля осушествлния управления по преллагаемосу способу состоит из дат. чиков угловых пере мегцени й, за меряюших углы у и и, блока сравнения, вычислитель. ного блока и исполнительного механизма поворота управляемых колес звена 2.Устройство работает слелуклцим образом.Сигналы, соответствуюгцивеличине и знаку углов у и и, полают на входы блока сравнения и вычислительного блока. В блоке сравнения сигналы датчиков сравнивают по знаку и величине и подают информацию о сравнении на вход вычислительного блока, гле в зависимости от данной инфор. малин определяют требуемый упл поворота колес...

Номер патента: 1544575

Опубликовано: 23.02.1990

Авторы: Аксельрод, Андрейченко, Болтинский, Волков, Гусев, Давыдов, Денисов, Животовский, Медовский, Соловьев, Степанов, Тарловский, Татаринов, Щелоков

МПК: B28B 7/24

Метки: железобетонных, кассетно-конвейерная, линия

...3 - стадию термообработки.Распалубка, подготовка форм и сборка пакета производятся следующим образом. Освобождаются механизмы 16 сплачивания, подвижные опоры с копнрными профилями обкатки в виде сегмента 20 прокатываются в роликовых обоймах 21 и занимают горизонтальное положение. Крайний отсек пакета с изделием, утапливаемым упором 23 устройства 22 распалубкиподается в конец подвижной опоры, при этом утапливаемый упор 24 отделяет следующий отсек от пакета и перемещает его в исходное положение для упора 23, лыжа 25 препятствует одновременному захвату двух или нескольких отсеков при изменяющейся толщине пакета, По подвесному конвейеру 9 подходит тельферная тележка 10 с траверсой 11 н производится строповка изделия, по...

Номер патента: 1544474

Опубликовано: 23.02.1990

Авторы: Мороз, Покушалов, Радченко, Соловьев

МПК: B01J 10/00, C10C 3/12

Метки: битума, гудрона, приготовления

...трубопроводом 17 через кран 18 соединена , с нагнетателем 11 воздуха . В состав установки входят также краны 19 и 20, нагреватель 21, расположенный в полости диспергатора 15 воздуха, и диспергатор 22 гудрона плоскостного распыления в схеме циркуляциигудрона.Установка работает следующим образом.Сырой обводненный гудрон вводитсяв реакторный куб 1 через патрубок 8после открытия крана 19. Контроль уровня гудрона производится по показанию приспособления 4, Включается в работу топка 3, продукты сгораниятоплива от топки проходят по нагревателю 2, отдают теплогудрону, последний обезвоживается и нагревается до рабочей температуры. Продукты сгорания через дымоход 7 поступают в атмосферу, Одновременно включается питание нагревателя 21...

Номер патента: 1542564

Опубликовано: 15.02.1990

Авторы: Выгон, Коршунов, Седнев, Соловьев, Хомченко

МПК: B01D 11/04, B01J 19/30

Метки: аппаратов, вибрационных, массообменных, насадка, пульсационных

...вершин многоугольников соседнего диска. 2 ил. сечения тарелки. При этом горизонтальные составляющие этих потоков направлены под углом 120 друг к другу и образуют завих- ф ренное движение жидкости в этой зоне.Характер расположения зон завихрения в р вершинах квадратов или шестиугольников обеспечивает равномерное распределение вихревых жгутов в сечении аппарата, при СЛ этом для каждой пары соседних из них вращение направлено в противоположную ф, сторону.Данный способ организации движения уменьшает энергетические затраты на создание врашательного движения и способствует увеличению времени жизни вихря, тем самым увеличивая высоту вихревой зоны над и под тарелкой.Приется прямой проход взаимодействующих фаз через пару дисков,...

Номер патента: 1542560

Опубликовано: 15.02.1990

Авторы: Журавлев, Ольшанов, Рудов, Симон, Соловьев, Черных

МПК: B01D 3/22

Метки: барботажная, тарелка

...тарелки мекду сливной (у приемного карма 11) и цсрсд ц вцой ( у с,и нного кар.1 янс 1 ) планками составляет 1600 мм. Высота псре.Нвюй глапки 35 мм., цирина Основных ц дополнительных Ь спло 1 ццых участков составляет 2 - 5 высоты переливной планки и равна 80 мм. Длина и шаг расположения дополнительных сплошных участков равны 1/4 длины сплошных участков, т. е.1600.1/4==400 мм. В данном случае количество пар ответвлений Л равно 3. Тогда расстояние между перегородками на сплошном участке следующее:а= А/(д+1) г=3/(3+1) 80= -3 8010:=60 мм.Длина распределительной перегородкиравна 1/2 длины дополнительного сплош 5 Ого;-1 астка: 400 1/2=-200 мм.Высота прорези в распределительной персгородкс равна 1/2 вьсоты переливной пере городки: 35 1/2=...

Номер патента: 1542540

Опубликовано: 15.02.1990

Авторы: Романов, Соловьев

МПК: A47B 5/04

Метки: откидной, стол

...штырями, штырями с чекойи др. Кронштейны 5 и 6 снабжены резьбовым отверстием, в кронштейнах 5 они располоЖены под углом к вертикальной базовой прверхности 2. Кронштейны закреплены на расстоянии от точки шарнирной установк столешницы, равном сумме ра:стояния ог тчки шарнирной установки столешницы др точки шарнирного крепления подкоса и д(ины подкоса.Откидной стол используют следуюгцим образом.В рабочем положении столешница 1 располагается горизонтально, а подкосы 3 закреплены на кронштейнах 5, Для складывания стола отворачивают невыпадающие винты 4, опускают столешницу 1 в вертикальное положение, после чего подкосы 3 закрепляют невыпадающими винтами 4 к кронштейнам 6. При этом кронштейны 6 И подкосы 3 утапливаются в столешнице 1, а...

Номер патента: 1541523

Опубликовано: 07.02.1990

Авторы: Анохин, Демидов, Соловьев

МПК: G01R 19/00

...распространения волн, что достигается стандартно нанесением на пластины 6 и 8 микрорельефа в продольном направлении при изготовлении. Так как510 коэффициент преломления материалапластин 6 и 8 и прокладки 1 меньшесоответствующего коэффициента преломления жидкого кристалла 7, то лучот источника 3 монохроматическогосвета, распространяясь в жидком кристалле 7, не выходит через пластины6 и 8 и прокладку 1 потому, что происходит полное отражение луча от ихвнутренних поверхностей. Это состояние жидкого кристалла 7 соответствует отсутствию измеряемого напряжения,При появлении на клеммах 5 измеряемого напряжения между электродамипластин 6 и 8 возникает электрическое поле, напряженность которого засчет изменяющегося вдоль пластины...
