Панов
Способ гашения резонансных колебаний гидромеханической системы упругодемпферных опор высокоскоростных роторов и устройство для его осуществления
Номер патента: 1696783
Опубликовано: 07.12.1991
Авторы: Анисимов, Иващенко, Кривцов, Панов, Федосеев, Ястребов
МПК: F16F 15/04, F16F 7/00
Метки: высокоскоростных, гашения, гидромеханической, колебаний, опор, резонансных, роторов, системы, упругодемпферных
...пульсации в диапазоне2 Ро,2 фо( в направлении уменьшения амплитуды ко. лебаний.Устройство для гашения резонансныхколебаний гидромеханической системы вы сокоскоростных роторов содержит корпус 1 опоры для ротора (не показано), обойму 2подшипника, Между ними в зазоре расположен упругий элемент 3. Полость корпуса 1 заполнена рабочей жидкостью и отдельные камеры 4 этой полости, образованные корпусом 1, обоймой 2 подшипника и упру.гим элементом 3, сообщаются между собой.Рабочая жидкость в полость корпуса 1 подается через штуцер 5, 40В гидравлическом тракте трубопроводе) 6 у штуцера 5 установлен модулятор 7 восстанавливающую упругую силу вследствие несжимаемости жидкости, Модулируя проходное сечение гидравлического тракта, создают...
Способ изготовления теплоизоляции борта алюминиевого электролизера
Номер патента: 1696595
Опубликовано: 07.12.1991
Авторы: Боженко, Кукшин, Панов, Тепляков
МПК: C25C 3/08
Метки: алюминиевого, борта, теплоизоляции, электролизера
...- 150 мм иподдержание оптимальной температурырасплава в электролизере определяются изуравнения теплопередачицр (1)1 дг дгр диз дм 1а 1 Л; р+ и Хм+а 2изгде Ьт = (тр - т) - температурный напормежду расплавом электролита и окружающим воздухом;1а 1. -- термическое сопротивление теплоотдачи от расплава к гарнисажу;д/А - термическое сопротивление теплопроводности гарнисажа;дгр/Жр - термическое сопротивлениетеплопроводности графита;п идизйиз - термическое сопротивлениетеплопроводности проектного материалаизоляции;дм/Ам -термическое сопротивление металлического кожуха;1/а 2 - термическое сопротивление теплоотдачи от поверхности кожуха к окружающему воздуху.Пренебрегая величиной д/Ям и приняв для электролизера на силу тока 175 кА,из...
Способ возведения грунтовой плотины с ядром
Номер патента: 1694772
Опубликовано: 30.11.1991
Авторы: Панов, Ягин
МПК: E02B 7/06
Метки: возведения, грунтовой, плотины, ядром
...при подъеме уровня воды перед плотиной грунт 11 фильтра 2 восстанавливает свои первоначальные сыпучесть и плотность и, давая осадку, давит на верховую грань верхней части ядра 1, предотвращая таким образом образование в ядре продольных трещин, Осевший грунт фильтра восполняют досыпкой. Одновременно при воздействии вибрации на влажный связный грунт 10 ядра 1 грунт разжижается, становится более пластичным и в нем происходит релаксация растягивающих напряжений до их полного исчезновения, что предотвращает образование как продольных, так и поперечных или косых трещин в ядре 1,На период дополнительного уплотнения вибраций грунты 10 и 11 обеспечивают влажностью выше оптимальной, что повышает эффективность разжижения грунтов при...

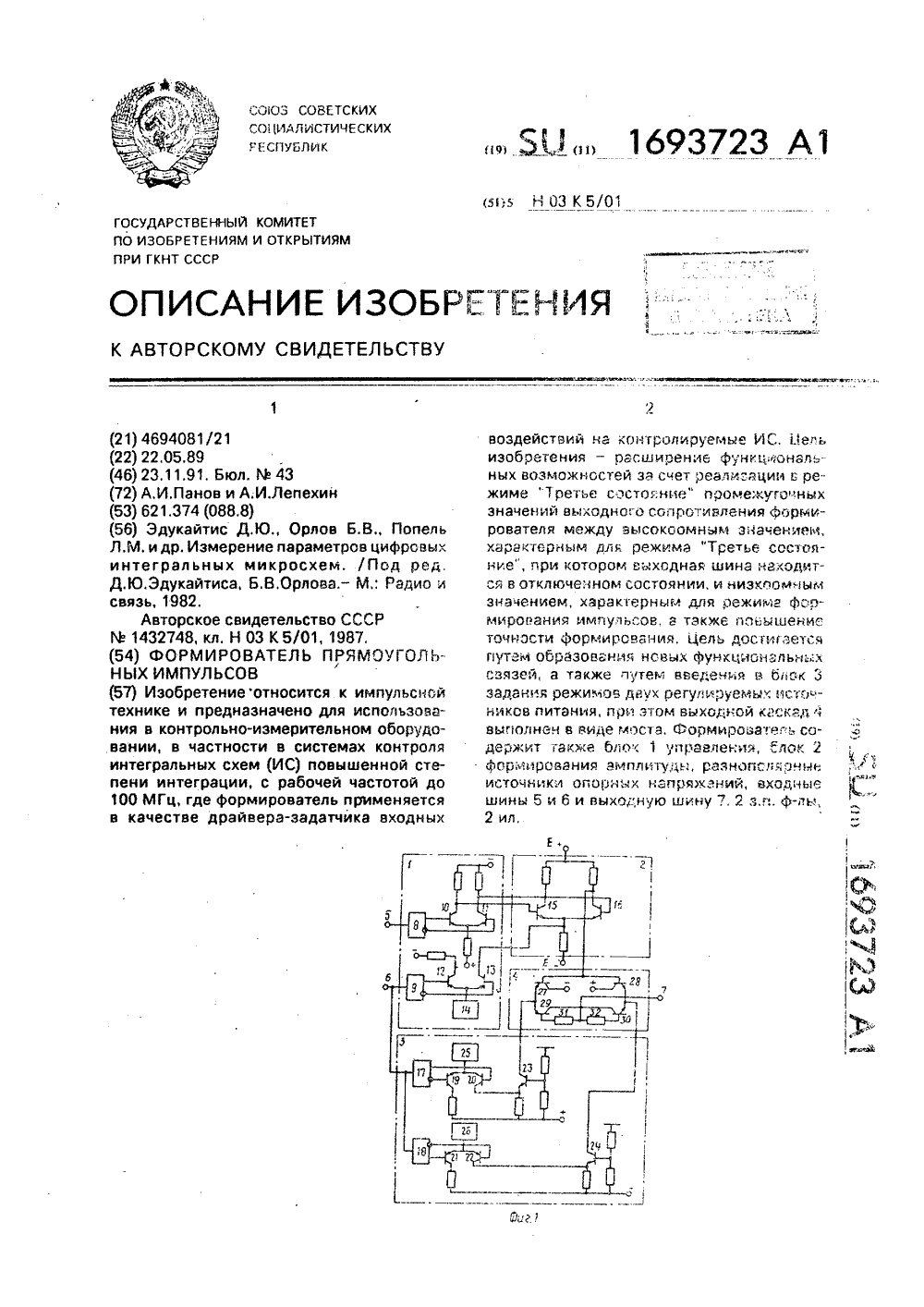

Формирователь прямоугольных импульсов
Номер патента: 1693723
Опубликовано: 23.11.1991
Авторы: Лепехин, Панов
МПК: H03K 5/01
Метки: импульсов, прямоугольных, формирователь
...импульсов, а при работе в качестве эквивалента нагрузки выходной каскад 4 предназначен для переключения токов высокого и низкого уровня при переходе напряжения на выходной шине 7 через пороговое значение напряжения отсечки, которое задается с блока 2 формирования амплитуды, Блок 3 задания режимов и выходной каскад 4 выполнены на транзисторах КТ 363 Б, КТ 368 Б, Выполнение выходного каскада 4 на транзисторах позволило уменьшить потребгяемый так блока 2 формирования амплитуды и тем самым применить в нем маломощные, ка высокочастотные транзисторы. Резисторы 3" и 32 выходного каскада 4 предназначены дл устранения насыщения транзисторов 29 и 30 что способствует сохранению высокого быстродействия формирования прямоугольных...
Устройство для пропитки древесно-волокнистых плит
Номер патента: 1692839
Опубликовано: 23.11.1991
Авторы: Виноградов, Мирецкий, Панов, Платов, Янченко
МПК: B27K 3/10
Метки: древесно-волокнистых, плит, пропитки
...под действием разрежения из узла 16, удаляя воздух, пропиточная жидкость 10 заполняет все поры плиты 27 по всей толщине, После окончания процесса плита 27 выводится из пропиточной камеры 1 на узел выгрузки 26, а непсопитанная плита 27 вновь подается узлом загрузки 24 и цикл повторяется, 1 ил. электрически связан с насосом 23 для прекращения разрежения в узле 16,Устройство снабжено узлом 24 загрузки древесно-волокнистой плиты с доталкивателем 25 и узлом 26 выгрузки древесно-волокнистой плиты 27.Индикатор 20 выполнен в виде двух иглообразных контактов, расположенных на расстоянии 7 10 мм и касающихся древесно-волокнистой плиты 27, 1(онтакты подключаются к электрической цепи с реле (не показано), которое срабатывает при смачивании...
Подборщик древесных отходов садоводства и виноградарства
Номер патента: 1692391
Опубликовано: 23.11.1991
Авторы: Долгов, Кутейников, Панов, Рункевич
МПК: A01D 89/00, A01G 23/06
Метки: виноградарства, древесных, отходов, подборщик, садоводства
...подборщика. 2 ил. М.Гратил рректор, Т.Пал каз 4019 Тираж .ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб., 4/5 изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 1 Изобретение относится к области сельскохозяйственного машиностроения вчастно.ти к устройствам для очистки междурядий садов и виноградников от продуктовобрезки,Цель изобретения - повышение производительности и улучшение качества очистки междурядий.На фиг,1 изображен подборщиквидсбоку; на фиг.2 - то же, вид сверху,Подборщик древесных отходов садоводства и виноградарства содержит раму 1,по которой смонтирован ротор 2 с рабочимиорганамй, и боковины 3, Причем перед ротором 2 на раме 1...
Грузозахватное устройство
Номер патента: 1691264
Опубликовано: 15.11.1991
Автор: Панов
МПК: B66C 1/42
Метки: грузозахватное
...поддерживающие ролики 22 снизу, пол зуны 4 имеют упоры 24, на которые опираются пружины 25, в верхней части клиновыхэлементов выполнены упоры 26, через кото, рые пружины 25 удерживают клиновые эле менты в верхнем положении;Грузозахватное устройство работаетследующим образом.Грузоподъемным механизмом (на фиг. 1не показан) траверса 13 поднимается довстречи зацепа 10 с цапфой 15. При дальнейшем подъеме цапфа 15 перемещает гибкую тягу 3 в направляющей 2, ползун 4,связанный с гибкой тягой 3, перемещаетсяв крайнее левое положение, грузозахватноеустройство поднимается, транспортируетсяи устанавливается корпусом 1 на захватываемый груз (на фиг. 1 не показан).Для захвата груза за наружную поверхность траверса 13 опускается до...

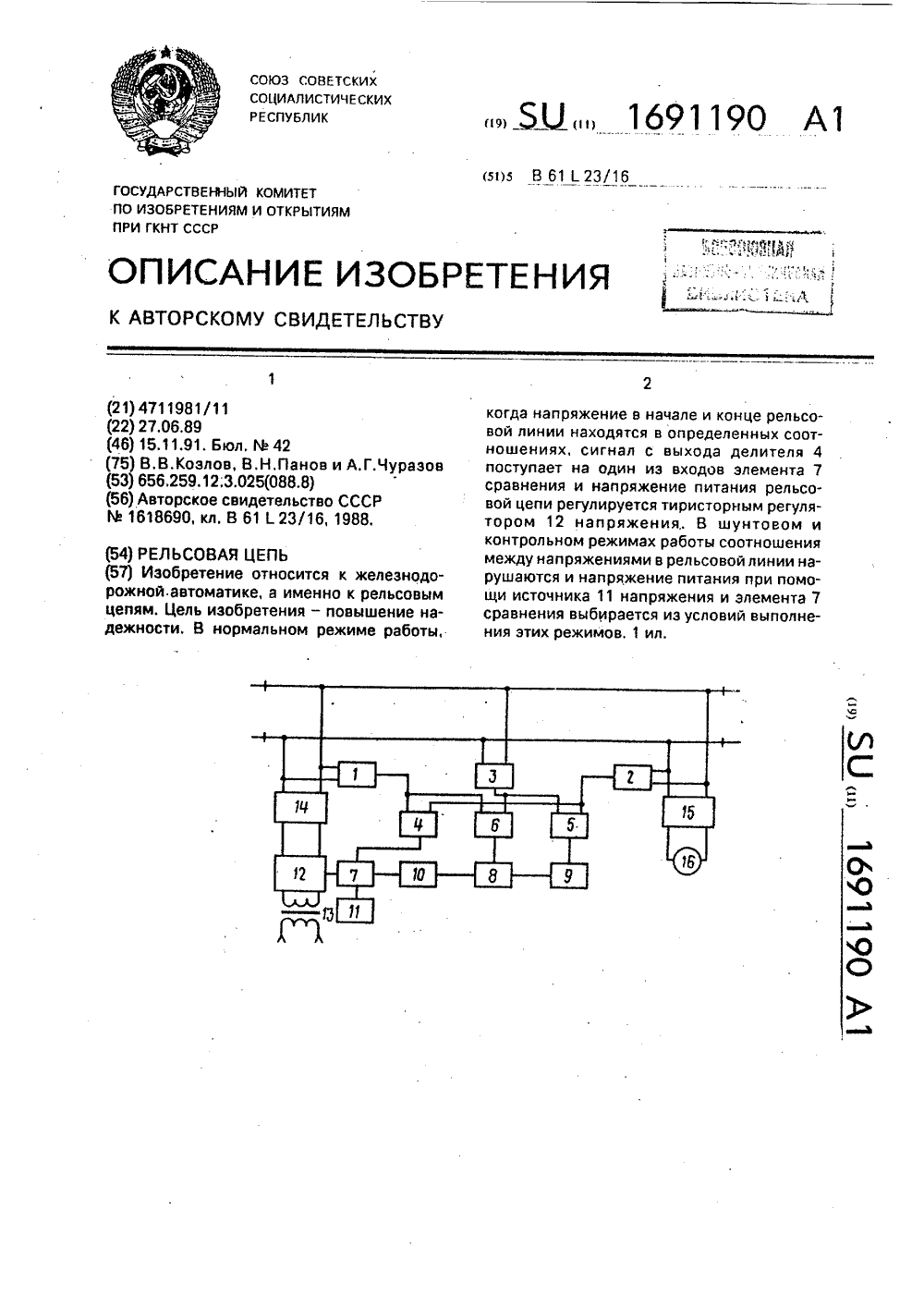

Рельсовая цепь
Номер патента: 1691190
Опубликовано: 15.11.1991
Авторы: Козлов, Панов, Чуразов
МПК: B61L 23/16
...ее концам и в середине датчики 1 - 3 апряжения, связанные с соответствующими входами делителей 4-6 нагряжения, выходы которых подключенысоответственно к одному из входом элемента 7 сравнения, одному из входов вычитателя 8 и входу преобразователя 9 сигнала, выход последнего подключен к другому входу вычитателя 8, выход соединенногочерез пороговый элемент 10 с вторым входом лемента 7 сравнения, к третьему входу которого подключен источник 11 напряжения,к выходу-управляющий входтиристорноо регулятора 12 напряжения, входом соеиненного с источником 13 питания, Выход регулятора 12 через один из согласующих элементов 14 связан с рельсами на одном из концов рельсовой линии, к другому концу которой через другой согласующий элемент 15 подключено...
Устройство для отвода тормозных колодок железнодорожного транспортного средства
Номер патента: 1691188
Опубликовано: 15.11.1991
Авторы: Астахов, Бондарь, Волков, Лапандин, Никитин, Панов, Погребинский, Присяжнюк, Соломатин, Швец, Юдин, Якимец
МПК: B61H 13/38
Метки: железнодорожного, колодок, отвода, средства, тормозных, транспортного
...колесных пар, или при установке взамен предельно изношенных новых тормозных колодок приходится выполнять ручное регулирование рычажной передачи тормоза, переставляя шарнирное 45 соединение вертикального рычага 1 с распорной тягой в регулировочных проушинах головки 6. Указанное приводит к изменению рабочей длины распорной тяги 2 и непараллельному положению эллипсовидного кольца 4 относительно вертикального рычага 1,Наличие двух других направляющих, образованных торцами другой крайней пластины 7 и средней пластины 8, позволяет переставить эллипсовидное кольцо 4 на распорной тяге 2 и тем самым восстановить параллельность кольца 4 вертикальному рычагу 1, Подобное обеспечивается выбранной шириной "б" средней пластины 8, которая равна...
Способ непрерывного изготовления древесноволокнистых плит
Номер патента: 1691104
Опубликовано: 15.11.1991
Авторы: Виноградов, Елхова, Мирецкий, Панов, Панюков, Платов, Щущкова, Янченко
МПК: B27N 3/04
Метки: древесноволокнистых, непрерывного, плит
...25;4 трансГ 1 ортиру)от и (Рормирую) ковер в потоке нагретого Воздуха до 10 температуры 55 С, Процесс формирова)чия Ве(ит Г)ри скорости Главного конвеиера 5 и/):;ии, и ричем количество Воздуха с температурой 55 С составляет 7450 и /ч. Г 1 ри гако)1) обжиме транспоотировки и формиро Вания Влажность Волокна сниыается до 13;ь, сфор.лированный кОвер ВлажностьюИ т МПратуОЙ 55 С НВПГ)аВЛЙЮТ В Ка" ЛВНДРОВЬй ПР 6( ( ОСНВЩ 6 ННЫй ПРОН)гЩае мьи Зломен 1 Ом, напри 16 р металли )ескОи 20 "сткой В 10, изготовленной по ОСТ 13-254- 2 л, размещенной на стальной ленте при след лощем ре)киме прессования. температура 190 й 2 С, максимальное давление 0,2 МПа продолжительность 0,15 мин/мм. 25Количество пресс-массы для изготовления плит подбирд)от с...
Рентгеноабсорционный анализатор серы в нефти и жидких нефтепродуктах
Номер патента: 1689817
Опубликовано: 07.11.1991
Авторы: Алексеев, Беляков, Варлачев, Епонешников, Мирончик, Панов, Солодовников
МПК: G01N 23/00
Метки: анализатор, жидких, нефтепродуктах, нефти, рентгеноабсорционный, серы
...импульсов К - йф и автоматическое вычисление концентрации в пробе углеводорода составляет 120 с.Таким образом, изобретение позволяетпоьысить,точность и экспрессность анализаза счет оп гимальной для даоо типа измерений процедуры измерения и учета фона, а также автоматической обработки результатов измерений и вычисленной искомой величины,Рассмотрим кратко работу анализатора по принципиальным схемам.В исходном состоянии реверсивного счетчика (фиг.4) на счетных выходах 07-012 присутствует логический "О", на выходах 01- 03 - логическая "1", на выходе 04.1 - логическая "1", на выходе О 06.1 - логическая "1", на выходах 1-10 013 - 018 и входах 019- 028 - логическая "1", на выходах 019- 028 - логический "О", на входах 029 - 038 - логическая "1",...
Устройство для обжига крупных мелкозернистых углеродистых заготовок
Номер патента: 1689749
Опубликовано: 07.11.1991
Авторы: Авдеенко, Люкшин, Панов, Судавский
МПК: F27D 3/12
Метки: заготовок, крупных, мелкозернистых, обжига, углеродистых
...- щегося основанием 5 на грузоподьемчые проушины 6. На внутренчей боковой повар хности экрана Выполнены выступы 7 1 лд центрирования экрана относительно .очтейнера, образующие затворные карманы 8, перекоывающие отверстия 9 выхода .ту чих. Днище 3 контейнера ьыполнено дво- ным а окна 12 сороса кончено,:а сегмечтовидными. Торцевое запорное кольцо 13 перекрывает окна 12. 1 з, и, ф-пы, 1 ил1689749 Составитель С, ПрямковаТехред М.Моргентал Корректор Н.Король Редактор Н.Волкова Заказ 3804 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 01 ками и днищем с окнами сброса конденсата, о т л и...
Камера обжиговой печи
Номер патента: 1689733
Опубликовано: 07.11.1991
Авторы: Люкшин, Панов, Судавский
МПК: F27B 5/02
Метки: камера, обжиговой, печи
...к заготовке. 1 з ских углеродого в боковых вертикальные камеры устздфитового мапоперечнымбольшие стоофемами праТеплопроводы ными, наприбжиге вокруг пересыпке 6,;)1С, )Яс (003 Я11 ОГ ,3 Ы СД ГОД13 Г( 01) И П;) ИМ 018Н(1 ГЕ 3 30113ВОДО В СО( Ц -")13" 1"У " 3-" ОГООК И Вт)КЕ рЕ;сМЕ НарЕВЗ НО бЕЗ тЕПЛОПрОВОВ,ЛЭ;, ХЗ.31) КТЕРИЗ,ги СВ ВЫХОДОМ ГОД) 1-с ПрЕЛЛОЖЕ НОй КСНС);)уКЦИИ КЯМЕрЫ:О 4 у, близку 0 к ц)048 Ц 4 лхНДра, т, е. кАЙ 3, Е 1. Г 14 НГ ССС; .О, 1 ЧО УГЛЕРОДСОдержа;цей ззг 3,;в 1 "): счет этого гОдводЕЛЛЯ; ЗЯГО-ОВ Е Сга Г)11 (С(1 РЯВНОМЕРНЫМ00 все 1разу 0(3 й цилиндра. Э)о даетВОЗМОЖОС т Ь РЯСП РЕДЕЛВ (Ь НЯПРс ЖЕНИЕ,ООЗи КЯ 01 ,ЕЕ от УСЗДСН ЫХ ПРОЦ(ССОВ, ПООтека:0 Цих во вгема обжига в Цилиндричекой круп-сй; глеоодсодержаьцейзаготое 1...
Способ переработки бытовых отходов
Номер патента: 1688915
Опубликовано: 07.11.1991
Авторы: Алексеев, Жуков, Кирин, Марков, Маслов, Матвеев, Панов, Харченко
МПК: B02C 17/00, B02C 19/00
Метки: бытовых, отходов, переработки
...35 40 45 50 55 При понижении напряженности поля до 19 кА/м выход металлолома уменьшается до 3,250 , а при увеличении напряженности поля до 41 кА/м выход снижается до 3,820 .Таким образом, первичная сепарация отходов при напряженности поля 20 - 40 кА/м позволяет увеличить выход металлолома и компоста, причем загрязненность металлолома незначительна (2 - 2,960 ) и он пригоден для извлечения олова,По предложенному способу переработки бытовых отходов первичную магнитную сепарацию черных металлов осуществляют из бытовых отходов при напряженности магнитного поля 20-40 кА/м; после этого отходы поступают в биобарабан на компостирование; прокомпостированные отходы подвергают грохочению, разделяя на компост и некомпостируемые отходы, а затем...
Преобразователь напряжения в частоту следования импульсов
Номер патента: 1688410
Опубликовано: 30.10.1991
Авторы: Кроткова, Панов, Тимкин
МПК: H03M 1/60
Метки: импульсов, следования, частоту
...на выходе элемента 13 приводит к переключению в единичное состояние триггера 14, и на всех трех входах элемента 11 оказываются высокие уровни. Это приводит к открыванию ключей 16 и 18 высоким уровнем с выхода элемента 11. При этом заряд, имеющийся на конденсаторе 22, передается на конденсатор интегратора 1 с соответствующим понижением напряжения на его выходе, Спустя время, определяемое длительностью импульса одновибратора 1,которое выбирается из требований максимального разряда конденсатора 22 и быстродействия устройства, на прямом выходе одновибратора 1 появляется высокий уроновибратора 7 появляется низкий уровень, приводящий к окончанию высокого уровня на выходе элемента 11, что соответствует запиранию ключей 16 и 18. Далее...
Устройство программируемой задержки импульсов
Номер патента: 1688395
Опубликовано: 30.10.1991
Авторы: Зыбенков, Козлов, Панов
МПК: H03K 5/13
Метки: задержки, импульсов, программируемой
...4 управления представляет собой оперативное запоминающее устройство, выполненное на микросхемах К 155 РУ 2 и предназначенное для хранения информации о кодах задержки для блоков 2, 3 коммутации и режимах работы устройства с коррекцией длительности импульса в сторону увеличения или уменьшения,Устройство программируемой задержки импульсов работает следующим образом,Предварительно из программного устройства (не показано) в оперативное запоминающее устройство блока 4 управления заносится информация: коды задержек импульса и соответствующие им коды коррекции длительности импульса, а также код режима работы устройства.Если линия 1 задержки искажает длительность входного импульса, уменьшая ее, т.е, задержка распространения переднего...
Механическая часть тормоза четырехосной тележки восьмиосного вагона
Номер патента: 1687488
Опубликовано: 30.10.1991
Авторы: Астахов, Богданович, Бубнов, Вершинин, Винников, Карасев, Карпычев, Катюк, Кружалов, Лапандин, Никитин, Панов, Погребинский, Соломатин, Юдин, Якимец
МПК: B61H 13/38
Метки: вагона, восьмиосного, механическая, тележки, тормоза, часть, четырехосной
...рычажная передача пары соседнь х осей 16 и 17 со стороны средней части вагона так:ке подключена к штоку 9 тормоз. ного. цилиндра 1, но уже посредством головного оычдга 3, короткой тяги 3, рэзноплечного балансира 8 и продолы-ой тяги 7. Г 1 ричем головной рычаг 3 и разноплечий балансир 8 расположены под кузовом 2 вагона в одной горизонтальной плоскости. Механизм передгни гормоза каждой пары соседних ссей погдставляет собой гиловуа кинематичгскую ег,ь соде 1 эжэщу,о вертикальные рычаги 19 и 20. абьединенн ые мекду собой рэспорной тя ой 21, Каждый вертикальный рычаг шарнирно соединен в среднеи своей ча:ти с триангелем,не по:.эзан), снабженный по торцам башмаками с колодками, Вертикальные рычаги 19 с помощью серьги 22 подвешены к кронштейну...
Способ кондиционирования древесных плит в камерах проходного типа и устройство для его осуществления
Номер патента: 1687435
Опубликовано: 30.10.1991
Авторы: Елхова, Жукова, Панов, Панюков, Платов, Шушкова
МПК: B27N 3/02
Метки: древесных, камерах, кондиционирования, плит, проходного, типа
...значениям, т.е, при готовности камеры 1 к работе, начинается цикл кондиционирования, Определяется исходная масса п 1 О плиты на Весах 15, сигнал о значении которой поступает в узел умножения 18, где путем умножения значения исходной массы ПЪ на заданный коэффициент изменения массы плит К устанавливается требуемое технологией значение массы данной плиты после ее кОНДКЦиониРОвэниЯ п 1 оКу. СиГнал, соответствующий этому установленному значению, поступает к первому входу блока вычитания 19, А блок упра вления 17 формирует на своем первом выходе сигнал, по которому включается в работу привод 5, узел загрузки 2 подает плиту В камеру 1, в которой Она движется посредством узла перемещения 3, при этом скорость привода 5 устанавливается...
Рабочая валковая клеть
Номер патента: 1687316
Опубликовано: 30.10.1991
Авторы: Нагорнов, Панов, Шеркунов
МПК: B21B 13/10, B21C 3/08
Метки: валковая, клеть, рабочая
...валков 3 определяется зв(анным направлением поворота кассеты 2.Одновречс ццо с ныполненисм Оп рд й с л г. ройстндми 7, 8 углонои фиксш 1 И; к, д ется гидроцилинлр 20, при эоч цол действием реактивных сил, возцикаюцсих в местах крепления гидроцилиндра 20 (рачы 17) к кассете 2 и сопряжения цилиндрических поверхностей (не показано) подушек 4 застопоренного от поворота валка 3 с направляющими 5, кассета 2 поворачивается в расточке станины 1.При повороте кассеты 2 с г(одушками 4 соосно расточке станиныподушки 4 валков 3 своими цилиндрическими ндпрзнляющими поверхностями (не показано) шарнирно взаимодействуют с плоскостямц направляющих 5. Вращсни лобой гочки кзс- ты 2, в точ числе рабочих валков 1 с полуНкдм 4, можно рассматривать кдк...
Состав для получения диэлектрических покрытий
Номер патента: 1686030
Опубликовано: 23.10.1991
Авторы: Балицкий, Брынский, Данилевич, Макаренко, Панов, Похмурский, Тыхан
МПК: C23C 4/00
Метки: диэлектрических, покрытий, состав
...содержания оксидов титана и иттрия сверх 16,8 мас. приводит к понижению сопротивления хрупкому разрушению и ухудшению диэлектрических свойств, Добавление в1686030 Состав, мас,3 Свойства ппнрытия Злентоичесняя прочность Е,н 8/мч Старение - ереме наступления Прочность Г 1 точностьна раэсье54, Па Т 10 С нот А 14 От Ятот КятОэ прпопя ппи наполнении, нБ/мч орпления 6,2 4,8 6,5 3,6 3, 4,0 2,55 2,6 0,5 пин27 с1 мин;4 ч20 с10,с 21,8 ч11,5 чч6 ч5 чт0,7 ч0,5 ч 132 13,0 12,3 12,5 12,8 12,7 1 З 82,1 80,7 79;7 85,0 8611 85 8 ф100 23 25 23 18 17 20 15 10 1,2 2,3 40 мин 10 мин 50 мин э мин 5 мин 5 мин 5 1 О с 30 32 24 21 23 20 13 2,4 2,8 3,6 г,5 1,1 1;г 1,5 1,2 г,з Иэвестны 1 состав. Составитель Л.Нестеренко Редактор И,Шмакова Техред М.Моргентал...
Картофелесортировальный пункт
Номер патента: 1685558
Опубликовано: 23.10.1991
Автор: Панов
МПК: B07B 15/00
Метки: картофелесортировальный, пункт
...далее на подающий транспортер 9, через щель 27 по скатному лотку 18 на передаточный транспортер 15 и с его сходного концаО 29 через приемный люк 23 - в бункер 5,Подача семенных клубней в бункер 4 обеспечивается посредством перемещения передаточного транспортера 15 в направлении стрелки Е (фиг, 6)при этом клубни через щель 27 (Фиг. 7) пс скатному лотку 18 и приемный л(ак 22 псступают в бункер 4, Загрузка бункера 2 абеспечивается за счет оеверсиравания г:ередаточного транспортера 14, при котором проход семенных клубней с сортирующей поверхности 1 О направляется с конца 25 транспортера 14 в приемный люк 20,При. работе картафелесортировального пункта осенью по второму варианту, соответствующему заполнению бункеров продовольственными...
Способ флотации фосфорсодержащих руд
Номер патента: 1685530
Опубликовано: 23.10.1991
Авторы: Маршалкин, Михалкин, Панов, Холомянский
МПК: B03D 1/001
Метки: руд, флотации, фосфорсодержащих
...и ферментативного гидролиза жмыхов, Способ обеспечивает при флотации апатитовых руд повышение качества концентрата на 3 - 5 Р 205 с одно- Б временным увеличением извлечения на 7 - 11 и улучшением свойств пены, 1 табл,дов кислот жирных талловых с пептоном (продукт), хлорангидрида олеиновой кислоты с пептоном (продукт 11), хлорангидридов кислот жирных талловых с щелочным гидролизатом пептона (продукт П), хлорангидридов кислот жирных талловых с кислотным .гидролизатом жмыхов (1 У), Пептоны представляют собой продукты неполного ферментативного гидролиэа жмыхов и содержит олигопептиды, свободные аминокислоты и незначительное количество белков.П р и м е р, Способ испытан при флотации апатит-форстерит-силикатной руды и текущих отходов...
Рабочий орган почвообрабатывающего орудия
Номер патента: 1685279
Опубликовано: 23.10.1991
Авторы: Ахмедшин, Кузьмин, Нелюбов, Панов, Розенфельд, Свердлов, Тиц, Торшин, Фендер, Чин
МПК: A01B 35/26
Метки: орган, орудия, почвообрабатывающего, рабочий
...обращенного меньшим основаниемвниз. Основания цилиндра и конуса стойки4 имеют овальную форму. Толщина А стенки 206 части 3 стойки 4 уменьшается от меньшегооснования к большему, Отношение высотнижней 2 и верхней 3 частей стойки 4Б/В=0,41 - 0,55,Рабочий орган почвообрабатывающего 25орудия работает следующим образом.При движении рабочего органа.вследствие неоднородности почвы, происходитнепрерывное перераспределение нагрузок,действующих на рыхлящий элемент 5 и рабочий орган в целом, В результате на рабочий орган действуют одновременно несколько нагрузок; Вх - составляющая силысопротивления почвы, направленная по ходу движения рабочего органа, йу - составляющая силы сопротивления почвы,действующая перпендикулярно направлению...
Способ запуска двигателя внутреннего сгорания и устройство для его осуществления
Номер патента: 1684535
Опубликовано: 15.10.1991
Авторы: Капитанский, Капустин, Коппель, Панов, Петров, Полозов, Трофимов
МПК: F02N 9/04
Метки: внутреннего, двигателя, запуска, сгорания
...предеяители 2 с дисковым золотником, д;хораспределитель 2 сообще управляющими полостями пусковых кл нов 3 трубками 4, имеющими равную дл а трубопровод 5 силового воздуха сооб главный. пусковой клапан 1 с рабочим лостями пусковых клапанов 3.Способ осуществляют следующим образом,Воздух от главного пускового клапана 1 поступает к воздухораспределителю 2 и через нагрузочную полость К дискового золот ника воэдухораспределителя 2 по трубкам 4 к управляющим полостям пусковых клапанов 3 цилиндров двигателя, открывая их в соответствии с порядком работы цилиндров. Силовой воздух от главного пускового 10 клапана 1 по.трубопроводу 5 через полностью открытые пусковые клапаны 3 подают в цилиндры. При этом дизель начинает вращаться на воздухе. При...
Устройство для отталкивания судна от причала
Номер патента: 1684404
Опубликовано: 15.10.1991
Авторы: Панов, Плотников
МПК: E02B 3/26
Метки: отталкивания, причала, судна
...щита равно длине нПервоначально настр ка крепления штанги 1 к крепления штанги 7 к щи прямой, параллельной в сти 8. В статике груз 5, находясь на дне 9, удерживает судно 10 на заданном расстоянии от причала 2, При привале судна 10 (при активном взаимодействии его борта со щитом б) точка крепления штанг 1 и 7 приподнимается, при этом штанги 1 и 7 складываются (угол а между ними уменьшается) и груз 5 через тягу 4 поднимается, Затем после остановки судна 10 груз 5, стремясь опуститься на дно 9, поворачивает штанги 1 и 7, увеличивая угол а между ними, вследствие чего происходит отталкивание судна 10 от причала 2.16 Л 4104 В результате такои работы устройсгвапроисходит демпфирование динамическихнагрузок судна 10 на причал 2. Формула...
Устройство для разгрузки и очистки полувагонов от остатков сыпучих грузов
Номер патента: 1684202
Опубликовано: 15.10.1991
Авторы: Геллер, Мироненко, Панов
МПК: B65G 67/24
Метки: грузов, остатков, полувагонов, разгрузки, сыпучих
...вертикальными стойками 2 и 3, причем вертикальная стойка 2 короче стойки 3. На короткой стойке 2 при помощи шарнира 4 крепится Г-образный рычаг 5. На длинной стойке 3 установлен вибровоэбудитель 5. Сверху на раме 1 прикреплено чалочное приспособление 7.В подвешенном состоянии устройство занимает положениепоказанное на фиг. 1, При этом вертикальная часть Г-образного рычага 5 и длинная стойка 3 П-образной рамы 1 разведены и создают удобство для навески на вагон,Устройство работает следующим образом.Краном устройство опускают на кузов полувагона, конец горизонтальной части Г- образного рычага 5 опирается на верхнюю обвяэку полувагона, По мере дальнейшего опускания к борту полувагона происходит зажим вертикальной части Г-образного рычага...
Сырьевая смесь для приготовления легкого бетона
Номер патента: 1682353
Опубликовано: 07.10.1991
Авторы: Зекина, Кочуров, Панов
МПК: C04B 38/08
Метки: бетона, легкого, приготовления, смесь, сырьевая
...обусловлен действием на цемент комплекса ионов МН 4, Ма, Са 2, К, 5, СГ, содержащихся в отходе.1682353 Формула изобретения всход материалов на 1 м бетонной смеси мас,2 саста снесть образно мального тверд на сватие ИП Во на з рамзнт Фракций астворНВк 2-ноонцентраЗола гидроудаленнн мент400 28 стт Извесный 12,8 2,3 5,9 1090 14,2 2,5 7,8 1100 13,5 2,7 85 1120 9, ВО 47,9 30,1 Э 0,4 8,225,623,1,1 ,0 ,8 ь А,АкимоваМоргентал ректор О,Цип оставиехред М дактор Е.Сави аказ 338 ВНИИ Тираж осударственного комитета по изоб 113035, Москва, Ж, РауПодписноеениям и открытиям при ГКНТ Ская наб., 4/5 изводственно-иэдательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Конкретные примеры.В качестве вяжущего использовался портландцемент М 400 по...
Способ термической подготовки алюминиевых электролизеров к пуску
Номер патента: 1680803
Опубликовано: 30.09.1991
Авторы: Боженко, Даниленко, Дыблин, Панов, Тепляков
МПК: C25C 3/06
Метки: алюминиевых, подготовки, пуску, термической, электролизеров
...300 С (дляЬт чТогда 0 -13,5 10 Дж.5 Количество теплоты, теряющейся в окружающую среду,0 и-а Р Ьл Ьггде аВт/м, К - коэффициент теплоотдачи от поверхности кожуха к воздуху цеха.10 Ем - поверхность кожуха;ЬС - температурный напор между поверхностью кожуха и окружающимвоздухом.Тогда15 0 и 16 10 110 100 3600=44,3 10 Дж,Количество теплоты, аккумулирующееся катодом за 6=100 чСЬ --- а - О - О - 23,2 10 Дж,1 1, 920 Это же количество теплоты расходуетсяна повышение температуры катода, т.е.Ог Чк (р) ь)где ЧУ=12,9 м - объем катозда;зрк =2,53 10 Дж/м, К - объемная25 теплоемкость катода;ск - средняя температура катода, достигнутая за промежуток времениЬт=100 ч,Тогда30 923,2 10 711,С12,9 2,53 10Таким образом, при выбранном конечном напряжении на...
Устройство для измерения коэффициента трения при заклинивании механизма свободного хода
Номер патента: 1679296
Опубликовано: 23.09.1991
Автор: Панов
МПК: G01N 19/02
Метки: заклинивании, коэффициента, механизма, свободного, трения, хода
...перемещения по продольным направляющим качения штока 3 и закрепленной на нем пластиной 4, имитирующей рабочую площадку звездочки МСХ, соединенную с приводом вращения на чертеже не показан) цилиндрическую обойму 5, установленный на пластине 4 цилиндрический ролик 6, взаимодействующий с внутренней поверхностью обоймы, и узел нагружения ролика и обоймы, выполненный в виде шарнирно закрепленного на кронштейне рычага второго рода 7, одним концом взаимодействующего со штоком, а другим - с грузами 8,Рассматриваемое устройство снабжено фрикционным демпфером одностороннего действия 9, который содержит закрепленный на кронштейне корпус 10, размещенную в этом корпусе звездочку 11, жестко связанную через ось 12 с рычагом второго рода 7,...
Ускоритель для ясса
Номер патента: 1677252
Опубликовано: 15.09.1991
Авторы: Колодяжный, Майчуб, Панов, Самотой
МПК: E21B 31/107, E21B 31/113
Метки: ускоритель, ясса
...6. После срабатывания ясса ускоритель сообщает расположенным над,ним бурильным трубам мощный импульс, Благодаря наличию механического энергоносителя 6 бурильной трубе сообщается дополнительное усилие на всей длине хода ускорителя. 1 з.п, ф-лы, 2 . ил,Ускоритель работает следующим образом,После спуска аварийной компоновки с включенным в нее ускорителем в скважину и ее соединением с прихваченной частью производят зарядку ясса и натяжение колонны бурильных труб, При натяжении колонны труб корпус 1 ускорителя перемещается относительно штока 2 вверх, одновременно нагружая механический энергоноситель 6, кольцевой поршень 5 и гидроцилиндр 3, При достижении максимального натяжения, зависящего от упругих свойств механического энергоносителя 6,...
