Панов

Номер патента: 1332213

Опубликовано: 23.08.1987

Авторы: Васильченко, Гроссман, Елисеев, Николаенко, Панов

МПК: G01N 27/02

Метки: концентрации, растворов

...ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ КОНЦЕНТРАЦИИ РАСТВОРОВ(57) Изобретение относится к электроизмерительной технике и может бытьиспользовано для контроля электропроводности жидких сред. Целью изобретения является повьппение точностиизмерений. Для этого один из токовыхэлектродов выполнен в виде замкнутойкамеры, заполненной образцовым раствором. В замкнутой камере установлены дополнительные токовый и потенциальный электроды. Через регуляторнапряжения дополнительный токовый род соединен с дополнительнымм генератора гармонических коий. Дополнительный потенциальлектрод соединен последовательосновнымпотенциальным электро 1 ил.13322 13 Составитель Ю.КапустинТехред М. Ходанич Корректор А.Обручар...

Номер патента: 1331820

Опубликовано: 23.08.1987

Авторы: Панов, Суптеля, Холоша

МПК: B66F 3/24

Метки: гидравлический, домкрат

...статора гидродвигателя 30 осуществляется с помощью маслопроводов 22 и 23, которые проходят через жесткую перегородку 24 и уложены в виде гибких рукавов 25 и 26 (фиг.2),Для ограничения хода поршня 2 и защемления маслопроводов 25 и 26 применены ограничители 27 хода. Кинематическая связь между корпусом гидроцилиндра 1 и статором гидродвигателя осуществляется с помощьюшлицевого соединения 28 (фиг. 3).Гидродомкрат работает следующимобразом.При включении приводящего двигателя в нейтральном положении гидрораспределителей рабочая жидкость изнасоса 6 поступает по трубопроводам15 и 18 в гидрораспределители 9 и 10,а затем по трубопроводу 22 возвращается в полость 5 гидровставки, т.е.при этом гидроцилиндр и гидромоторнаходятся в положении Стоп"....

Номер патента: 1330410

Опубликовано: 15.08.1987

Авторы: Григоров, Качан, Нейман, Остапущенко, Панов, Семенюк, Скоробогатов, Швейников

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...12 и зятем подается кпотребителюОхлажденная вод,я из поддона 4 поцщ 1.Уяционному с нтуру1 поступаетво второй теплообкевник 20, где онанагревается и зятем разделяется надвя потока.Один поток водь поступает черезводоряспределитель 9 в первый контактный аппарат 7, где смешивается с водой, стекающей из контактного аппарата 8. Другой поток воды подаетсядля дальнейшего нагрева в теплообменник 15 и затем через водоряспределитель 10 поступает во второй контактный аппарат 8Вся вода из контактных аппаратов7 и 8 после обработки воздуха стекает в поддон 4,Теплоноситель по подающему трубопроводу 13 поступает в калорифер 12,после него последовательно - в теплообменник 15 и во ворой теплообменник20 и затем подяетсл двумя параллельными потоками...

Номер патента: 1330215

Опубликовано: 15.08.1987

Авторы: Золотова, Панов, Парамонкова, Фадеева

МПК: C25D 5/54

Метки: акрилонитрилбутадиенстирольных, металлизации, пластиков

...включает операции травления, сенсибилиздпии, активировация, химического мсднеция,гальванического мелцения и дополнительной обработки полученного покрытия, здключдюцейся в виброударцых воздействиях с ицтенснвностью вибрации 2,44 - 19,2 х 1/с в течение 1 - -3 ч.Указанная дополнительная обработка иолуценных покрытий повьпцает их адгезию к основе, составляющую 392 509,6 кгс/см фф ф (вместо 274,4 - -294 кгс/см). 1 табл С:=1, 18 г/ем ) ЕС 1, зятем якивировали 1течение 20 мин В рдстворс, (сер/кя 3330,2 г/л Р(1( и О мл/л 11==-1,8 г,//л),ИЕЛЕ 1(.1 ХИМИЕСКИ МЕЛ ВИЛИ В Р 3 ТВС)Р(,слерж(л, гл: (.л Я) о ; К.3(.)(Х 11 О . 411,О 80; Х) (;О,с 4; х)3 О(, 20Н(:ЕЕО 20 ",") М,1,/л 1 х)1,ъс 1 м,/л изеч(.ние 18 20 мии нри 20 "(; и Р 13 - -= 2.,33...

Номер патента: 1328471

Опубликовано: 07.08.1987

Авторы: Ераткин, Панов, Пасниченко, Самотой, Ших

МПК: E21B 17/06

Метки: бурильной, колонны, разъединительное

...полой втул ки 3 с седлом под бросовый шар 4, фиксатора 5, секций 1 и 2 корпуса и срезного элемента 6 для закреплениявтулки 3 относительно корпуса. В бросовом шаре по его осям выполнены сквозные отверстия 7, расположенныев трех взаимно перпендикулярных плоскостях.Устройство устанавливается в компоновку бурильной колонны над предполагаемым участком прихвата. При необходимости разъединения устройствав бурильную колонну сбрасывается шар4 с калиброванными сквозными отверстиями 7, В колонне создается избыточное давление бурового раствора. Приэтом элементы 6 срезаются, полная 40подвижная втулка 3 сдвигается, освобождая фиксаторы 5, и устройство рассоединяется. Создание избыточного давления бурового раствора, необходимого для среза...

Номер патента: 1328383

Опубликовано: 07.08.1987

Авторы: Афонькин, Глинкин, Найденов, Насонов, Панов, Халда, Щукин, Яровский

МПК: C21B 13/02

Метки: печь, сыпучих, термической

...спекшейся руды. На выходе камеры довосстановления имеется узел разгрузки руды, состоящий из неподвижной решетки 9 и подвижной каретки 10. Между ними имеется регулируемый технологический зазор 1. К нижней части подвижной каретки прикреплены лотки 12 соосно со щелями 13, К лоткам через трубы 14 подается вода. Подвижная каретка при помощи привода 15 осуществляет возвратно-поступательное движение. Под лотками каретки находится зумпф 16, заполненный водой, в нижней части которого расположены отверстия 17 для откачки рудно-водяной пульпы. йечь работает следующим образом.Обрабатываемый материал поступает в рабочую камеру 1 через устройство 2 загрузки и попадает в область действия газовых струй. Частицы руды перемещаются во взвешенном...

Номер патента: 1327284

Опубликовано: 30.07.1987

Авторы: Панов, Руфицкий

МПК: H03K 17/082

Метки: выходное, телеграфное

...величины потенциал на базе транзистора10, формируемый резистором 3, становится ниже, чем потенциал на базетранзистора 11. Второй транзистор 10открывается загорается светодиод перваго оптрона 13. На выходе фотоприемника первого оптрона 13 вырабатывается сигнал "1", устанавливающий через интегратор 6 триггер 7 в состояние индикации неисправности. Одновременно этот сигнал передается в электронный ключ 2 и блокирует его, отключая двухуровневый переключатель 1 тока от от неисправной линии 20 связи. Возврат устройствав . рабочее состояние осуществляется сбросом триггера 7 по его второму входу.При снижении тока в линии 20 связи до минимально допустимой величины потенциал на базе первого транзистора 9, формируемый резисторами 3 и 4,...

Номер патента: 1326757

Опубликовано: 30.07.1987

Автор: Панов

МПК: F02M 9/06

Метки: внутреннего, двигатель, подачи, сгорания, топлива

...просто в процессе стендовых испытаний путем подбора соответствующих профилей кулачка для различных режимов работы каждого типа двигателя (а при необходимости и каждой серии данного типа) обеспечить оптимальную корреляцию поворота дроссельной заслонки (подачи воздуха) и перемещения иглы в жиклере (подача топлива).Подбор кривизны (изготовление) профилей четырех секций кулачка осуществляют на нагрузочном стендовом двигателе следующим образом,Диск для получения эталонных профилей устанавливают на ступице, закрепленной на оси дроссельной залонки. Регулировочная игла устанавливается параллельно плоскости диска, верхним концом к его центру. Устанавливают устойчивые холостые обороты двигателя и отмечают на диске положение верхней части...

Номер патента: 1325170

Опубликовано: 23.07.1987

Автор: Панов

МПК: F01B 3/04

Метки: поршневая

...поршни,попарно соединенныемежду собой, приводной вал и механизм преобразования вращательного движения в возвратно-поступательное, выполненный в виде роликов, закрепленных на штоках с возможностью взаимодействия с криволинейной направляющей, о т л и ч а ю - щ а я с я тем, что, с целью снижения металлоемкости и упрощения конструкции, она снабжена полой втулкой с продольными пазами, установленной концентрично валу и жестко закрепенной на блоках цилиндров, причем криволинейная направляющая выполнена на внутренней поверхности корпуса, ролики установлены в продольных пазах втулки, а блоки цилиндров жестко связаны с приводным валом. При вращении приводного вала 6л совместно с ним вращаются относительно корпуса 1 блоки ципиндров 4,...

Номер патента: 1320630

Опубликовано: 30.06.1987

Авторы: Аронович, Каплан, Оркин, Панов, Спивак, Чурбаков

МПК: F27B 9/16

Метки: вращающимся, кольцевая, печь, подом

...рейкой 11, опирается на опорные ролики 12 и центрируется упорными роликами 13. Для уплотнения внутрипечной атмосферы печь снабжена водяными затворами 14. В зацепление с кольцевой зубчатой рейкой 11 входит приводная шестерня 15, приводимая во вращение электроприводом (не показан).Термообработка изделий предусмотрена путем струйной их обдувки теплоносителем-рециркулятом, подводимым к печи под давлением по трубам 16 в короба 17 через щели в коробах, Отвод рециркулята производят по трубам 18, Для удаления изделий из печи предусмотрен наклонный желоб 19, проложенный от окна 6 выдачи до охладителя.Печь работает следующим образом.Через окно 3 загрузки изделия загружают на всю длину каждого желоба, подаваемого к окну загрузки поочередно,...

Номер патента: 1318750

Опубликовано: 23.06.1987

Авторы: Еремеев, Купин, Панов

МПК: F16D 41/07

Метки: муфта, свободного, хода

...по рабочим поверхностям 4. Взаимное положение обойм 1 и 2 обеспечивается, например, подшипниками качения (не показаны), ролики 6 удерживаются от осевого смещения крышками 7, закрепленными винтами 8 на обойме 1, Вставки 3 и ролики 6, расположены так, что полюса соседних вставок 3 разно- именны, а полюса роликов 6 разноименны с полюсами вставок 3, обращенных к рамкам 6 профильными поверхностями 4.На фиг. 3 и 4 показан вариант исполнения муфты, отличающийся тем, чо вставки 3 устанавливаются между обоймами 1 и 2 без скрепления с последними.Муфта работает следующим образом.При вращении внутренней обоймы 2 по часовой стрелке ролики 6 свободно катятся по ее поверхности, прижимаясь силами магнитных полей соседних вставок 3 к профильным рабочим...

Номер патента: 1315280

Опубликовано: 07.06.1987

Авторы: Панов, Суптеля, Холоша

МПК: B25B 21/00

Метки: гайковерт

...их рабочей жидкостью.Гидросистема гайковерта состоит из гиб-.ких шлангов 18-21 высокого давления,трубопроводов, 22-25 высокого давления, гидронасоса 26 и перепускногоклапана 27, Внутри подпоршневой полости 17 корпуса 1 размещены гибкиешланги 28 и 29 высокого давления,предназначенные для подвода под давлением рабочей жидкости к гидромотору 5. Гайковерт снабжен соответствующим набором уплотнителей 30, Узелуправления гидросистемой имеет гидрораспределители 31-33 с управлениемот электромагнитов и пружинным возвратом и мультипликатор 34,Гайковерт работает следующим образом. Для приведения штока 8 гидромотора 5 во вращение гидрораспределитель 33 переключается в одно из положений ( о или с ) в зависимости от направ,пения вращения....

Номер патента: 1315186

Опубликовано: 07.06.1987

Авторы: Балашев, Никольский, Панов

МПК: B23H 9/06

Метки: маркирования, электрохимического

...процесса устанавли" вают в 10 - 10 раз меньшей, чемз дна первой стадии, т.е. в интервале 0,1 - 1,0 мс. Чрезмерное увеличение длительности приводит в основном к увеличению уширения линий отпечатков и практически не сказывается на цвет отпечатков, который определяется напряжением.На фиг. изображена схема реализации первой стадии способа; на Фиг.2 - схема реализации второй стадии способа.8 б 4 жено. 3 13151На поверхности заготовки 1 установлена камера 2 для электролита 3, в который опущен электрод-инструмент 4. Заготовка и инструмент подключены к источнику 5 технологического напряжения.На первой .стадии маркирования на поверхности заготовки 1 устанавливают камеру 2, в которую помещают электролит 3 и электрод-инструмент 1 О...

Номер патента: 1309264

Опубликовано: 07.05.1987

Авторы: Зыбенков, Козлов, Панов

МПК: H03K 3/64

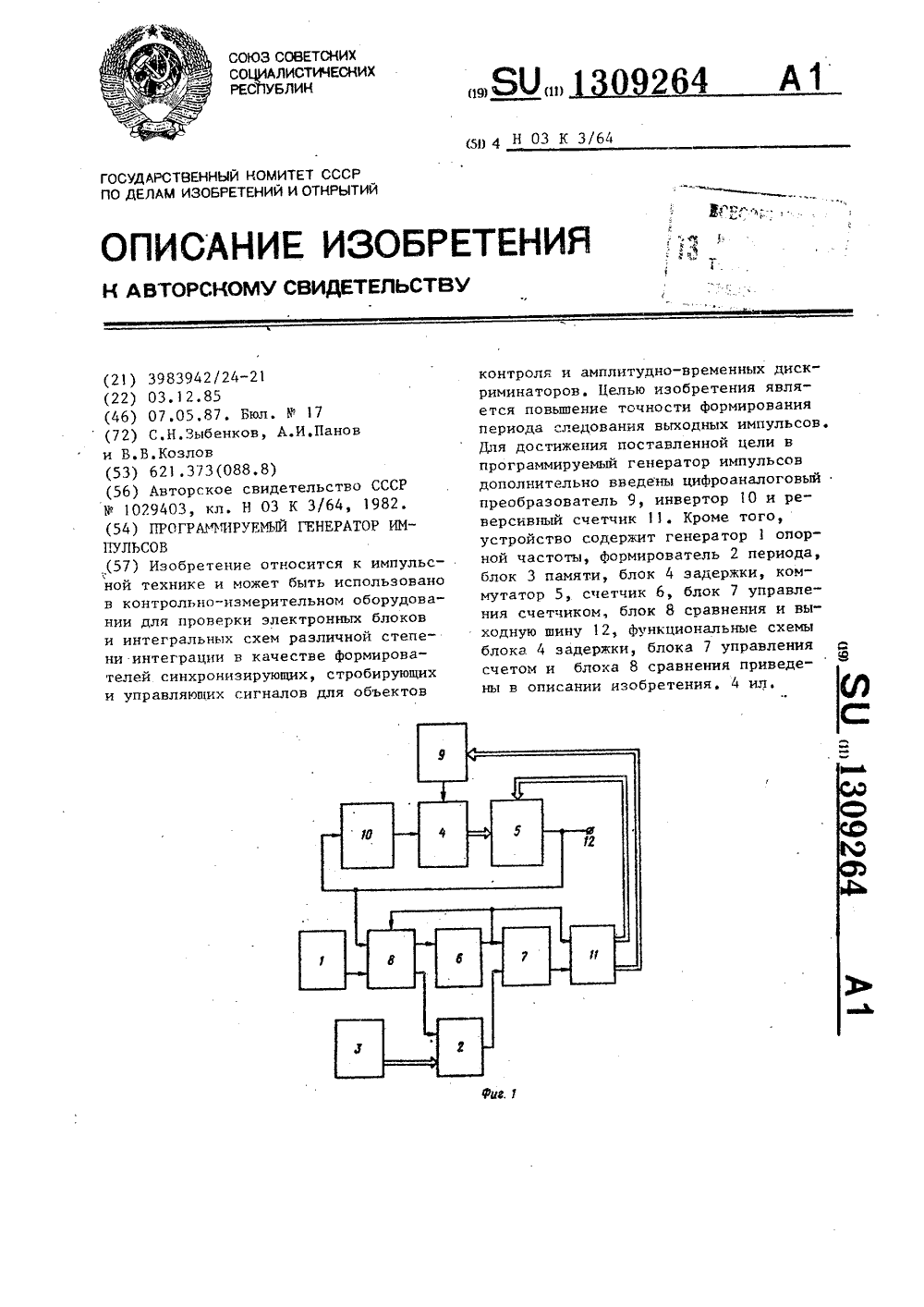

Метки: генератор, импульсов, программируемый

...тогда, когда триггер 19 второй раз перейдет из состояния "О" в состояние "1", Если первое переключение триггера 19 из нуля в единицу может произойти в момент времени, никак не связанный с положением фронтов импульсов на его входах, так как после включения устройства входы могут быть в любом состоянии, то после того, как триггер 19 переключится в состояние "0" за счет разности частот сравниваемьх сигналов, второй раз в со О стояние "1" он переключится тогда, когда начала импульсов на его входах совпадут, Сигнал на выходе счетчика 20, разрешающий работу элементов 21 и 22 совпадения, одновременно запре щает дальнейшие переключения триггера 19, поэтому разрешение работы элементов 21 и 22 совпадения продлится до тех пор, пока счетчик 20 не...

Номер патента: 1307413

Опубликовано: 30.04.1987

Авторы: Архангельский, Глаголев, Жуков, Панов, Червинский

МПК: G01R 33/12

Метки: гистериограф, магнитооптический

...10 сравнивает пилообразное напряжение с медленно нарастающим напряжением, вырабатываемым генератором 12 линейно изменяющегося напряжения, и формирует на своем выходе прямоугольные синхронизирующие импульсы (фиг.2 в), фронты которых совпадают по времени с моментами равенства напряжений на входах компаратора 10, По мере изменения выходного напряжения генератора 12 линейно изменяющегосянапряжения передний Фронт синхронизирующих импульсовсдвигается относительно напряженностимагнитного поля, перемагничивающего образец 4, Стробоскопический преобразователь 13 вырабатывает постоян-. ное напряжение, величина. которого равна мгновенному значению напряжения на выходе преобразователя 3 напряженности магнитного поля в электрический сигнал в момент...

Номер патента: 1305531

Опубликовано: 23.04.1987

Авторы: Игнатьев, Лицын, Панов

МПК: G01B 7/06

Метки: вихретокового, цилиндрических

...слое контролируемого изделия,Способ осуществляют следующим образом.Исходя из толщины контролируемого поверхностного слоя, выбирается значение обобщенного параметра х, = щКИбр, где К, - радиус изделия; у- круговая частота питающего тока;6 и- удельная электропроводность и магнитная проницаемость материала изделия соответственно. Второе значение х =К х, выбирается из условия 1,5К с 10, исходя из требования сохранения чувствительности к вариации Контролируемого параметра.Затем, по известной формуле.2 р Е,(х)х,где 3= Г, х;=х,.)-3, Е (х) и Е(х) - Модифицированные функции Бесселя первого хода нулевого и первого порядка соответственно, Д в, - вносимое в вихретоковый преобразователь напряжение, определяют фазы опорных напряженийСР, =агБПвн, и...

Номер патента: 1305325

Опубликовано: 23.04.1987

Авторы: Бачманов, Воронцов, Козлов, Панов, Рябинов

МПК: E21B 47/06, G01M 3/02

Метки: затвора, испытания, камеры, приборов, скважинных, уплотнения

...10 большего диаметра обращена в сторону фланца 2 втулки 1 и уплотнена относительно внутренней стенки (не обозначена) втулки 1 кольцом 11, 25 образуя совместно со стенкой втулки 1 и ее глухим торцом (не обозначен) полость 12 низкого давления, при этом во втулке 1 выполнены каналы 13 и 14, выходящие каждый одним концом 30 (не обозначен) в полость 12 низкого давления, а другим " соответственно на наружную поверхность втулки 1 между ее уплотнительными кольцами 3 и 4 и на внутреннюю поверхность втулки 1 между уплотнительными кольцами 8 и 9 ступени 6 меньшего диаметра поршня 5,Устройство работает следующим образом.В камеру 7 помещают скважинный 40 прибор (не показан) и закрывают камеру 7 глухой втулкой 1, закрепляя ее фланец 2 за корпус 15...

Номер патента: 1305300

Опубликовано: 23.04.1987

Авторы: Баш, Курбанов, Кучкаров, Панов, Хакимов

МПК: E21B 21/06

Метки: асбестового, бурового, выбуренного, приготовления, раствора, шлама

...а выбуренная порода (шлам) отделяется. гравитационным методом путем флота-ции.Система из вертикально расположенных сит с уменьшающимися размерами отверстий (ячеек) состоит из пяти сит, находящихся друг от друга на расстоянии 2-3 м, и представляет собой комплект очистительных сит.1 Размер отверстий первого сита при входе в первую секцию составляет 15- 20 мм, второго 10-12 мм, третьего 6-8 мм, четвертого 4-5 мм, пятого 2-3 мм,Все ситасъемные и по мере выработки могут заменяться. С целью предотвращения забивки или замазывания сита соединены с вибраторами в верхней части и пружинами в нижней части для придания им вибрации, благодаря которой происходит самоочистка отверстий (ячеек). Секции очистительной системы имеют внизу...

Номер патента: 1303051

Опубликовано: 15.04.1987

Авторы: Ветохин, Гильштейн, Корабельский, Кузнецов, Павлов, Панов, Сонис

МПК: A01B 13/08

Метки: орган, орудия, почвообрабатывающего, рабочий

...котором закреплено 8-образнос долото 21. Недостаток 113 Вст ного стройстВя зя к 1 к- чается в низком кацестве обработки почвы и значительном тяговом сопротивлении, всле ьствис того, цто возлсйствис лолота ця поцВч Осъпссствляст 51 тОлькО В прОдольц 01 направлении.ГГлыю изобретения является повышци качества обработки почвы и сцижсцис тягового сопротивления.Поставленная пель достигается тем, что лолото имеет в передней части вогнутую форму в поперечном сечении, а в задней - выпуклую, причем кривизна цовер.сцости лолота х мсцьшается от краев к точке пер 1 цсбг.Кромс того, долото симметрично относитсль 1 о псцсрсчцой оси вращения, прохоляшей через точку пергпба.На фиг.1 Вображсц рссоций орян пснвообраоятывакцпсго орулия, вид сбокх; пя фиг. 2...

Номер патента: 1304083

Опубликовано: 15.04.1987

Авторы: Беренгилова, Панов, Петерсон

МПК: H01B 9/06

Метки: газоизолированный, гибкий, кабель

...чертеже изображен кабель.Кабель состоит из внутренней цилиндрической металлической гильзы 1, центрального отверстия изолятора 2 -- эпоксидцого изолятора 3, внутренних тоцовых экранов 4 гофрированной токопроводящей жилы 5, мсталлизированной опорной поверхности б изолятора, гибкого металлического элемента 7, внешней цилиндрической металлической гильзы 8, внешних торцовых экранов 9, метал 71 изировацной опо 1 эцой поверхности изс).151- тора 10, гибкого металлического элемента 11. На жилм о надевается внутрецця 51 цилиндрическая гильза 1, ца которой прп помощи внутренних торцовых экранов 4 закрепляется эпоксидцый изолятор 3. Б зазор меж;1 у гильзой 1 и мсталлизированной опор 1 юй цовсрхпостыю изолятора б вставляется гибкий мс галлический...

Номер патента: 1303372

Опубликовано: 15.04.1987

Авторы: Ищенко, Козулин, Панов, Хлапов, Шарин

МПК: B23Q 15/00

Метки: металлорежущего, настройки, программного, размерной, станка, устройством, числового, чпу

...поворотом резцедержателя 11, после чего ей задается избыточное программное перемещение по координате Х в направлении измерительной головки 1, В процессе перемещения наконечники 5 головок при. ходят во взаимодействие. При этом измерительный элемент 9 головки 2 срабатывает и формирует сигнал, поступающий через элемент 14 ИЛИ на блок 13. По этому сигналу прекращается поступление управляющих импульсов с блока 13 на привод 12, тем самым прерывается подача по координате Х в положи- тельном направлении и, таким образом, фиксируется исходное положение щупа головки 2, Этот же сигнал, поступая на счетный вход триггера 15, изменяет его состояние так, что на нулевом выходе триггера 15 появляются сигнал логической "1", поступающий на один из...

Номер патента: 1303336

Опубликовано: 15.04.1987

Авторы: Миходуй, Панов

МПК: B23K 28/00

Метки: подогревом, сварки

...до температуры окружающего воздуха (-40 С). Тип односторонней разделки - "в замок , при которой в,корне шва имеется концентратор напряжений. Место первоначального расположения нагревательных средств 3 определяют по формулеЗО где 1 - расстояние от линии сплавления смТ - перепад температур по толщине сварного соединения, С;а - коэффициент температуропроводности, см /ч;2Б - толщина сварного соединения,см;40Ч - скорость нагрева, С/ч;К - переводной коэффициент,1/см,Экспериментальным путем установ лено, что оптимальная величина перепада температур по сечению не должона превышать 50-60 С. Коэффициент температуропроводности для низколегированных сталей равен 320 см /ч. Рекомендуемая скорость нагрева составляет 20 С/ч. Переводной коэффициент...

Номер патента: 1302225

Опубликовано: 07.04.1987

Авторы: Архангельский, Глаголев, Колтик, Панов, Червинский

МПК: G01R 33/12, G01R 33/14

Метки: гистериограф, магнитооптический

...(прошедших) от образца 4 импульсов изменяется на угол, пропорциональный мгновенной намагниченности образца И (фиг. 2 в) в момент действия импульсов излучения. Следовательно, для импульсов, фазы котоорых сдвинуты на 180 , изменения азимута равны по величине и противоположны по знаку.(2) 45 Далее импульсы излучения проходяткомпенсатор 7, который изменяет ихазимут поляризации на угол, пропорциональный протекающему через его обмотку току, анализатор 8, которыйпреобразует изменения азимута поляризации в изменения интенсивности, ипреобразуются фотоприемником 9 вэлектрический сигнал Б (фиг, 2 г).Узкополосный усилитель 10 выделяетиз этого сигнала гармонику 11,,цетектор 11 детектирует. Выходноенапряжение синхронного детектора 11усиливается...

Номер патента: 1299782

Опубликовано: 30.03.1987

Авторы: Бердоносов, Дыков, Панов

МПК: B26D 1/547

Метки: резки

...и 7 ориентированы противоположными полюсами навстречу друг другу.Устройство работает следующим образом.При вращении проволочного инструмента 1 многополюсный магнит 2, жестко закрепленный на инструменте, вращается в знакопеременном магнитном поле, создаваемомкольцевыми многополюсными магнитами 6 и7, что приводит к периодическому возникновению как устойчивого положенчя магнита 2 по отношению к магнитам 6 и 7,которое возникает тогда, когда полюса магнита 2 оказываются расположенными против противоположных по знаку полюсов магнитов 6 и 7, так и неустойчивого - когда полюса магнита 2 оказываются расположенными против одноименных по знакуполюсов магнитов 6 и 7, Причем в устойчивое положение при приближении в результате поворота магнита 1...

Номер патента: 1298734

Опубликовано: 23.03.1987

Авторы: Андрюхин, Катомин, Линников, Маташкин, Панов, Суворов, Шлык, Юфряков

МПК: G06F 3/05

Метки: аналоговых, ввода, датчиков, информации

...канала - 1),2 и 2, 1 и 3, 4 и 3, 4 и 3, 1 и 2,3 и 3, 4 и 3, затем снова 1 и 1,При этом период тактовых импульсовгенератора 57 должен быть равен1/20 Е,Через элемент 7 импульс запускаАЦП 3 поступает на вход записи блока 4, осуществляя запись очередногооцифрованного отсчета. Пришедший навход записи блока 4 импульс (фиг,5),поступаэт на вход записи ВРОН 24 изаписывает информацию, находящуюсяна информационном входе. Содержимоесчетчика 25 адреса записи являетсякодом адреса ячейки памяти, куда записывается информация. Через элемент28 импульс, задержанный на время записи информации в ВРОН 24, поступаетна счетный вход счетчика 25 адресазаписи и увеличивает его содержимоена единицу,Таким образом, счетчик 25 указывает на адрес очередной...

Номер патента: 1296344

Опубликовано: 15.03.1987

Авторы: Иващенко, Панов

МПК: B23K 26/04

Метки: лазерной

...уровня интенсивности,поэтому с помощью фокусирующего элемента 2 концентрируют луч 1 в идискретных равномерно расположенныхпо окружности локализованных зон ис максимумами интенсивности излучения в каждой из них необходимогоуровня, например достаточного дляплавления материала, что обеспечивает повышение качества и точностьобработки за счет локализации излучения. Дпя обработки материала 3 покруговому контуру отраженный от элемента 2 луч переотражают системойплоских зеркал 6 и совмещают оптическую ось выходящего в направленииматериала 3 луча 7 с оптической осьюлуча 1, и вращением элемента 2 исистемы зеркал 6 как целого относительно оптической оси падающего наэлемент 2 луча 1 производят перемещение на материале 3 дискретных зон4 по...

Номер патента: 1296247

Опубликовано: 15.03.1987

Авторы: Выдрин, Нагорнов, Панов

МПК: B21B 13/00

Метки: клеть, прокатного, рабочая, стана

...собранные( редукторы 26 с ввернутыми в гайки 24 ходовыми винтами 19, причем расстояние от торцов ходовых винтов 19, соп рягаемых с проходными упорами конеч.ных включателей (не показано) до торцов шестерен 25 редукторов 26 соответствует расчетному, при этом губки 18 ходовых винтов 19 занимают положение, соответствующее ориентировке кассеты 1 при максимальном межцентровом расстоянии осей рабочих валков 4 и 5. В расточках ведущих шестерен редукторов 26 монтируется состав- . ной соединительный вал 28 с муфтой 29, который в свою очередь посредством муфты 30 соединяется с приводом 22. В лапы редукторов 26 устанавливаются тяги 38 с упорами 37, а в гайки 39 вворачиваются винты 35 перемещения редукторов 26 на величину, равную их рабочему...

Номер патента: 1293835

Опубликовано: 28.02.1987

Авторы: Замулин, Панов, Шевченко, Юренко

МПК: H03K 5/26

Метки: дискриминатор, средней, цифровой, частоты

...на 0-входах триггеров 1 и13 присутствует нулевой уровень спрямого выхода триггера , то этотсигнал переполнения подтверждает ихнулевое состояние (фиг.2 з, о) ипереводит в единичное состояниетриггер 16 первого канала (Фиг,2 и),так как на его Э-входе в этот моментприсутствует единичный уровень синверсного выхода триггера 7. Низкий потенциал инверсного выходатриггера 16 первого канала блокирует прохождение на счетный вход счетчика 22 импульсов последующих входных импульсов частоты Х , поступающих на входную шину 11 дискриминатора.Этот же импульс частоты йпосвоему заднему фронту добавляет единицу в счетчик 23 импульсов второгоканала (Фиг.2 р, с, т).Если после этого на входной шине10 появляется импульс частоты Гто он переводит в...

Номер патента: 1292090

Опубликовано: 23.02.1987

Автор: Панов

МПК: H02G 1/12

Метки: проводов, разделки, экранированных

...состоит из рукоятки 1, в которой закреплена игла 2,выполненная с продольным пазом 3 иутолщением на свободном конце. Внут,ри паза 3 на оси 4 установлена перегородка 5 с углублением 6. На свободном конце иглы 2 со стороны перегородки 5 расположен упор 7, а заперегородкой - выемка 8, Свободныйконец иглы выполнен со скосом 9 длякорректировки положения изолированного провода 10 при его разделке.Паз 3 превышает диаметр изолирован- З 5ного провода 10, а ширина углубления6 равна его диаметру. Рабочий кончик11 иглы 2 скруглен и отогнут в сторонупротивоположную расположениюпаза 3 .40Приспособление работает следующимобразом,На необходимую длину разделки провода иглу 2 вводят между проводом 10и экраном 12 (фиг.1). При этом привод по скосу 9...

Номер патента: 1291919

Опубликовано: 23.02.1987

Авторы: Иващенко, Панов

МПК: G02B 27/09

Метки: варианты, волнового, его, ограниченного, преобразования, пучка

...оптические системы, расположенные перед коллиматорами 5 и 11, Для обеспечения необходимой непрерывной подстройки коллиматоров при изменении увеличения приводы оптических устройств 21 и 22 функционально связаны с приводами коллиматоров связями 23 и 24.Второй вариант устройства может быть использован в том случае, когда желательно сократить число диафрагм. в устройстве.Это несколько упрощает его эксплуатацию и комплектование, но одновременно ограничивает возможности вариации между диаметрами диафрагм и расстояниями 2 и 2 для заданных М и Мг.Устройство по этому варианту содержит оптическую скамью 1 с установленными на ней источником и формирователем 2 плоского пучка постоянной амплитуды и круглой диафрагмой 3 диаметром Й, ориентированной по...
