Панов

Номер патента: 1442349

Опубликовано: 07.12.1988

Авторы: Аверкиев, Азеева, Ветлугин, Гершман, Демьяшкина, Ильина, Кораванова, Котов, Панов

МПК: B23K 35/363

Метки: малооловянистыми, пайки, припоями, флюс

...Р О, +СцО-: МаСцР, О.Наличие во флюсе кислых фосфатов натрия, имеющих в своем составе ионы Ма+ и+Н, позволяет поддерживать рН раствора наопределенном уровне, что приводит к болеестабильным условиям флюсования.Тринатрийфосфат обладает поверхностно-активными свойствами, и наличие его вофлюсе устраняет необходимость введениядругих ПАВ.Введение в состав флюса тринатрийфосфата менее 1 О/О и более 7 О/О снижает активность флюса, повышает пористость и снижает прочность паяного шва.При содержании хлористого аммония менее 3 /о, двухлористого олова менее 1 О/ соляной кислоты менее 1%, 1-оксиэтилидендифосфоновой кислоты триаммонийной солиформула изобретения 30 Флюс для пайки малооловянистыми припоями, содержащий водный раствор хлористого цинка...

Номер патента: 1442093

Опубликовано: 07.12.1988

Авторы: Ветохин, Корабельский, Кузнецов, Панов, Ройтберг, Сонис

МПК: A01B 13/08

Метки: безотвальной, орган, почвы, рабочий

...фиг,1 изображен рабочий орган для безотвальной обработки почвы, вид сбоку; на фиг.2 - то же, вид спереди на фиг.3 - то же, вид сверху.Рабочий орган для безотвальной обработки почвы содержит закрепленный на стойке 1 рыхлящий элемент 2, имею щий форму части направленной выпу- клостью вверх конической поверхности. Передняя кромка 3 рыхлящего элемента 2 имеет форму участка кривой, образованной пересечением конической поверхности с цилиндрической (не показана), при этом лежащие в продольно-вертикальной плоскости образующие поверхностей взаимно перпендикулярны, Кривизна цилиндрической поверхности выбирается таким образом, что на развертке конической поверхности передняя кромка 3 имеет прямолинейнуюформу,Рабочий орган работает...

Номер патента: 1441181

Опубликовано: 30.11.1988

Автор: Панов

МПК: G01B 7/12

Метки: неферромагнитных, радиуса, тел, цилиндрических

...2 вычитания, индикатор 5, генератор 6, управляющий вход которого подключен к выходу интегратора 4, а выход - к первому входу фазового де-.тектора 1, операционный усилитель 7, 25 выход которого подключен к второму входу фазового детектораи входу индикатора 5, последовательно соединенные компенсационную 8 и измерительную 9 катушки, точка соединения кото рых подключена к инвертирующему входу операционного усилителя 7, вывод измерительной катушки 9 подключен к выходу операционного усилителя 7, а . вывод компенсационной катушки 8 подключен к выходу генератора 6, и последовательно соединенные первый 1 О и второй 11 резисторы, включенные между выходом генератора 6 и общей точкой, точка соединения которых подклю чена к неинвертирующему...

Номер патента: 1441101

Опубликовано: 30.11.1988

Авторы: Куцын, Панов, Элоян

МПК: F16F 7/12

Метки: амортизирующее

...качения 4.Внутри трубы 2 установлена крестовина, выполненная также в виде стержней 5, одни концы которых установлены в отверстиях трубы 2, а другие концы - закреплены в узле крепления 6. Узел крепления 6 представляет собой, например, стержень, коаксиально установленный в трубе 2 с помощью пружин 7. Основания 1 скреплены шпильками 8 с усилием, при котором в трубе 2 напряжения достигают предела текучести.Амортизирующее устройство работает следующим образом.Например, с помощью нескольких амортизирующих устройств подвешивается амортизированная платформа фортификационного сооружения, При этом, одно из оснований 1 амортизирующих устройств жестко закреплено на амортизируемой платформе фортификационного сооружения, а на узле крепления...

Номер патента: 1440987

Опубликовано: 30.11.1988

Авторы: Бурмистров, Комиссаров, Нижарадзе, Панов

МПК: D05B 13/00

Метки: подшивочная

...машиныот электродвигателя с редуктором. Подшивочная машина, содержащая основание, закрепленные на нем приводной кулачковый диск, механизмы иглы и петлителя, кинематически связанные с кулачковым диском, и механизм перемешения по настилу, включающий два колеса и обгонную муфту с внешней и Изобретение относится к швейныммашинам и предназначено для подшивания слоев настила из нескольких полотен ткани, а также для соединениявстык настилов, расположенных на каркасе цилиндрических или какой-либодругой пространственной формы.Целью изобретения является повышение качества сшивания настилов,расположенных на криволинейной поверхности, и удобства обслуживания,На Фиг.1 показано устройство,общий вид; на фиг.2 - то же, вид слева 1на Фиг.3 - разрез...

Номер патента: 1440570

Опубликовано: 30.11.1988

Авторы: Войцеховский, Гросман, Нагорнов, Панов

МПК: B21B 13/10, B21B 31/04

Метки: клеть, напряженная, предварительно, прокатная

...напряженной прокатной клети следующий.В станнну 1 с предварительно смонтированным устройством 9 перемещения составной направляющей 8 устанавливается ннжняя направляющая 6 и крепится к ней болтами 7. Электромостовым краном посредством, например, перевалочной скобы нижний рабочий валок 4 монтируется на выступах нижней направляющей 6 и фиксируется в заданном положенни от перемещеннн в направлении осн прокатки известным образом, например с помощью съемных пальцев (не показано). Для этого в вертикальных стенках 20 подушки 2 выполнены сквозные отверстия (не показано), осн которых параллельны осям валков. При установке в упомянутые отверстия съемных пальцев (не показано) нижний валок 4 занимает место, соответствующее максимальному...

Номер патента: 1439544

Опубликовано: 23.11.1988

Авторы: Билык, Панов

МПК: G05D 13/10

Метки: действия, непрямого, регулятор, скорости

...окна 10 втулки 8 и полость 23управления исполнительного сервомотора 17 через канал 24, полость 13 иокна 10 соединяется с полостью 7 исливными окнами 11 втулки 8.Поршень 25 исполнительного сервомотора 17 перемещается вниз на уменьшение подачи топлива и через суммирующий рычаг 27 опускает тягу 20 сзолотником 19, которая через рычаг 28перемещает вверх, вслед за золотником 2, втулку 8, В то же время поясок 33 золотника 19 соединяет каналом3 1 управления полость 30 управлениядополнительного сервомотора 22 с напорной полостью 18. Масло.,через дроссель 32 начинает поступать в полость30 управления. При этом поршень 26будет перемещаться вверх со скоростью,определяемой дросселем 32, до техпор, пока поясок ЗЗ золотника 19 перекроет канал 31...

Номер патента: 1439294

Опубликовано: 23.11.1988

Авторы: Домогаров, Коваль, Панов, Петренко, Титов

МПК: F15B 9/03

Метки: гидропривод, многоканальный

...7, 8 и 9, 10 гидро- двигателей 1 и 2, перекрыты. Вертикальное положение нагрузки 21 контролируется датчиками 25 и 26 положения. Сигнал от датчика, например 25, также поступает через задающее устройство 22 на электромагнит 51 клапана 13 кольцевания, гидрораспределитель 50 которого переключается, занимая позицию, при которой исполнительные линии 48 и 49 перекрыты, а рабочие полости 7 и 8 сообщены одна с другой.Лалее сигнал о перемещении от задающего устройства 22, пройдя сумматоры 29, 31, 30 и 32 и усилители 23 и 24 сигналов, поступает на входы зле ктромеханич еских пр ео бра зоват елей 45 электрогидравлических усилителей 11 и 12 мощности. Золотники 47 усилителей 11 и 12 перемещаются на величину, пропорциональную полярности и величине...

Номер патента: 1437853

Опубликовано: 15.11.1988

Авторы: Киреев, Лысенков, Панов

МПК: G06F 7/00

Метки: однородной, среды, ячейка

...временных и рекуррентцых булевых Функций.На фиг. 3 изображена однородная среда, реализующая функциональцую схему синхронизированного КБ-триггера, матрица настройки которой имеет вид (в матрице настройки числа представлены в десятичной системе счисления); б 5 3 25 5 4 1 б 4 3 25 4 б 5 б О 0 4 5 б 0 0 СЛ Н= Формула изобретеция Ячейка однородной среды, содержащая пять триггеров, восемь элементов И, элемент ИЛИ и настраиваемый логический элемент, причем вход сброса ячейки соединен с нулевыми входами первого, второго, третьего, четвертого и пятого триггеров, единичные входя которых соединены с первым, вто-.рым, третьим, четвертым и пятым настроечными входами ячейки соответственно, прямой выход первого триггера соединен с первыми входами...

Номер патента: 1437235

Опубликовано: 15.11.1988

Авторы: Дарчиашвили, Елхова, Красильникова, Кривчиков, Мирецкий, Неганова, Панов, Платов, Стрелков

МПК: B27N 3/02, B27N 3/04, B27N 3/18 ...

Метки: древесных, плит

...на весы 3, где определяют массу плиты ш, результат взвешивания поступает в блок 6 умножения, в котором значение массы плиты ш умножается на величину о, Таким образом, определяется величина ш,о , которая показывает, какое значение массы должна приобрести плита после кондиционирования. Значение коэффициента 3 задается в зависимости от цели применения плиты, т,е. для плит, использованных в условиях защищенных от увлажнения, влажность плиты может быть не более 2%, В этом случае масса плиты ш, должна быть увеличена на 1,02, т.е. начальная величина массы плиты ш, умножается на коэффициент Р, равный 1,02. Если плита будет применяться в строительстве, например для наружной облицовки, то коэффициент о должен быть 1,08, По ТУ 13-444-83 "Плиты...

Номер патента: 1437117

Опубликовано: 15.11.1988

Авторы: Войцеховский, Гайдабура, Гросман, Нагорнов, Панов

МПК: B21B 13/18

Метки: преимущественно, прокатно-ковочный, прокатный, роликовый, стан

...осуществления Формоизменения полосы, можно производить и при замкнутой кинематической цепи цапфы валков 6 и 7 - привод стана 9, т.е. подвижные втулки 31 (исполнение по п,1, фиг.б) или шестерни 26 (исполнение по п.2, Фиг 7) находятся в зацеплении с торцовыми соединительными элементами, например кулачками шестерни 26 или рейками 25 соответственно.После установки заданного размера калибра по высоте двухполосной гидро- цилиндр 19 отключается, втулки 43 посредством систем рычагов управлений (не показано) выводятся из торцового кулачкового соединения с шестерней 33, электромагнит 47 отключается и стопор 45 под действием пружины 48 вводится Ь зацепление с треугольными шлицами диска 37. Как и при замыкании кинема- тической цепи привод стана 9 -...

Номер патента: 1436902

Опубликовано: 15.11.1988

Авторы: Багдасаров, Васильев, Кузнецов, Панов, Сонис, Чебан, Юзбашев

МПК: A01B 49/02

Метки: комбинированное, орудие, почвообрабатывающее

...приспособлений 3. Каждыйоводок 7 .мест механизм 8 его регулировки цо длине и связа пружиной с рамой 1. Бнепие диск и ц р и с ц Ос О Ол)и Я 11 ц е О 1 е ц д л к , Я 1) ц ь Ос и Ч а вт 1 еие ) диски ус.аов,)е) од Осгрым углом ;,и к др . г 1) м, вершиной по , :) .; и,1 с 1,:,) д 1: и хк е и я О р уд 1)Д и с к и 5 и 6 слежцых ,1)сосслоций ;ас 110 ложець) с Г)1);:1),),: и поперся):ы 1, 11 е 1)екрыте.Ор,)ис работас 1 следу)ощим образом.При, )кении рыхлящих Органов 2 а глуо;1" 35 - 4 О см цроизводитс)1 рых.снис почвы, )О Ооеим сторонам От их образлотся валики, а по линии стоек борозды. Косопоставлеццые с развалом внутренние диски 5, размещсццые цо гребням валиков, производят крошене почвенных глыб и периодическое смещение почвы в борозды...

Номер патента: 1091748

Опубликовано: 07.11.1988

Авторы: Белых, Булгаков, Кузнецов, Панов, Пузыревич, Рыбасов, Шипилов

МПК: G21H 5/00, H01J 27/02

Метки: ионов, источник, радиоактивных

...длительности процесса облучения серии образцов, увеличению трудоемкости работ и ухудшению условий радиационной безопасности.Цель изобретения - обеспечение 20 плавной регулировки интенсивности пучка радиоактивных ионовПоставленная цель достигается тем, , что источник радиоактивных ионов содержит радиоактивное вещество, фла нец, тепловой экран, ионизатор из пористого вольфрама с нагревателем, источник питания нагревателя, ускоряющий . электрод и источник высокого напряжения, подключенный к ускоряюще му электроду, причем в тепловом экране и ускоряющем электроде выполнены отверстия для выхода пучка ионов, а ускоряющий электрод расположен снаружи теплового экрана, трубку, на торце которой герметично расположен иониза. тор с нагревателем,...

Номер патента: 1039397

Опубликовано: 07.11.1988

Авторы: Белых, Бочарова, Зуев, Кузнецов, Панов, Пузыревич, Рыбасов

МПК: G21H 5/00

Метки: алмазных, индикаторов, радиоактивных, создания

...изготавливается индикатор, дополнительно содержит отклоняющий магнит с системой переключения полярности питающего напряжения, расположенный так, что направление его магнитного поля перпендикулярно к плоскости, в которой расположены центр распыпяемой мишени, ось электронной пушки и точка нанесения радиоактивнойметки на алмазе, при этом распыляемая мишеньи образец вынесения за пределы поля,1 отклоняющего магнита и расположены на оси, перпендикулярной к оси электронной пушки, и электроскоп, расположенный на изоляторе, выполненном из материала с малыми токами утечки, и соединенный через усилитель сигнала и пороговую схему с системой переключения полярности питающего напряжения отклоняющего магнита.На чертеже представлена схема...

Номер патента: 1086969

Опубликовано: 07.11.1988

Авторы: Белых, Бочарова, Булгаков, Кузнецов, Панов, Пузыревич, Рыбасов

МПК: G21K 5/04

Метки: ионами, облучения, радиоактивными

...а к одному из входов коммутатора подключен источник запирающего напряжения. Кроме того, ускоряющий электрод покрыт слоем изоляторас теплопроводностью, близкий к теплопроводности металлов.На чертеже приведена общая схемапредлагаемого устройства.Устройство состоит из резервуара1 для радиоактивного вещества, нагревателя испарителя 2, нагревателя кокизатора 3, теплового экрана 4, трубки для подачи кислорода 5, замедляющего электрода 6, облучаемого образца 7, датчика 8 индикации образца, источника питания 9 запирающего напряжения, усилителя-формирователя 10 сигналов с датчика 8, коммутатора напряжения 11, ускоряющего электрода 12, охлаждающей обмотки 13, вытягивающего электрода 14, слой изолятора15, вольфрамового ионизатора 16,...

Номер патента: 1435618

Опубликовано: 07.11.1988

Авторы: Агарышев, Бахчеев, Бобков, Габисиани, Гаврилов, Кашакашвили, Коротких, Курицын, Ланчава, Ногтев, Панов, Сарычев

МПК: C21C 7/072

Метки: внепечной, стали

...менее 1,5 м /мии является3Недостаточной для перемешивания реатентов, введенньпт в ковш.Необходимость снижения интечсивНости продувки после раствареничферросплавов до первоначального еезначения вызвана тем, что после пе 50ремешивания и растворения введенныхреагентов максимальный расход газанецелесообразен вследствие выбросовметалла из ковша,В случае присадки ферросплавов вковш до наполнения металлом на 1/5высоты,цаже при последующей макальной интенсивности продувки в его сйм 5 м /мин происходит сильное эакозлеЗт 11 ние феррос пл авов, которые не растворяются вплоть до конца выпуска плавки. Кроме того, при ранней присадке Ферросплавов наблюдаются случаи перекрытия продувочного отверстия у трубки и прекращение продувки. В...

Номер патента: 1433511

Опубликовано: 30.10.1988

Авторы: Гросман, Малыгин, Нагорнов, Панов

МПК: B21B 13/00

Метки: клеть, прокатного, рабочая, стана

...в станине 1 и приступают к настройке размеров калибра.В зависимости от заданных размеров калибра по оси и высоте и начального взаимного положенияпротиворасположенных валков 3 возможны следующие способщ настройки калибра: перемещается подушка 2, клин 5 относительно станины неподвижен (осуществляется одновременно осевая и радиальная регулировка калибра); перемещается клин 5, подушка 2 в осевом направлении неподвижна (осуществляется только радиальная регулировка); клин 5 и подушка 2 перемещаются совместно (осуществляется только осевая регулировка),Раздельное перемещение клина 5 и подушки 2 производится либо вращением винта 17 передачи 14 винт " гайка (подушка в осевом направлении неподвижна), либо вращением винта 17 передачи 15 винт...

Номер патента: 1432748

Опубликовано: 23.10.1988

Авторы: Лепехин, Панов

МПК: H03K 5/01

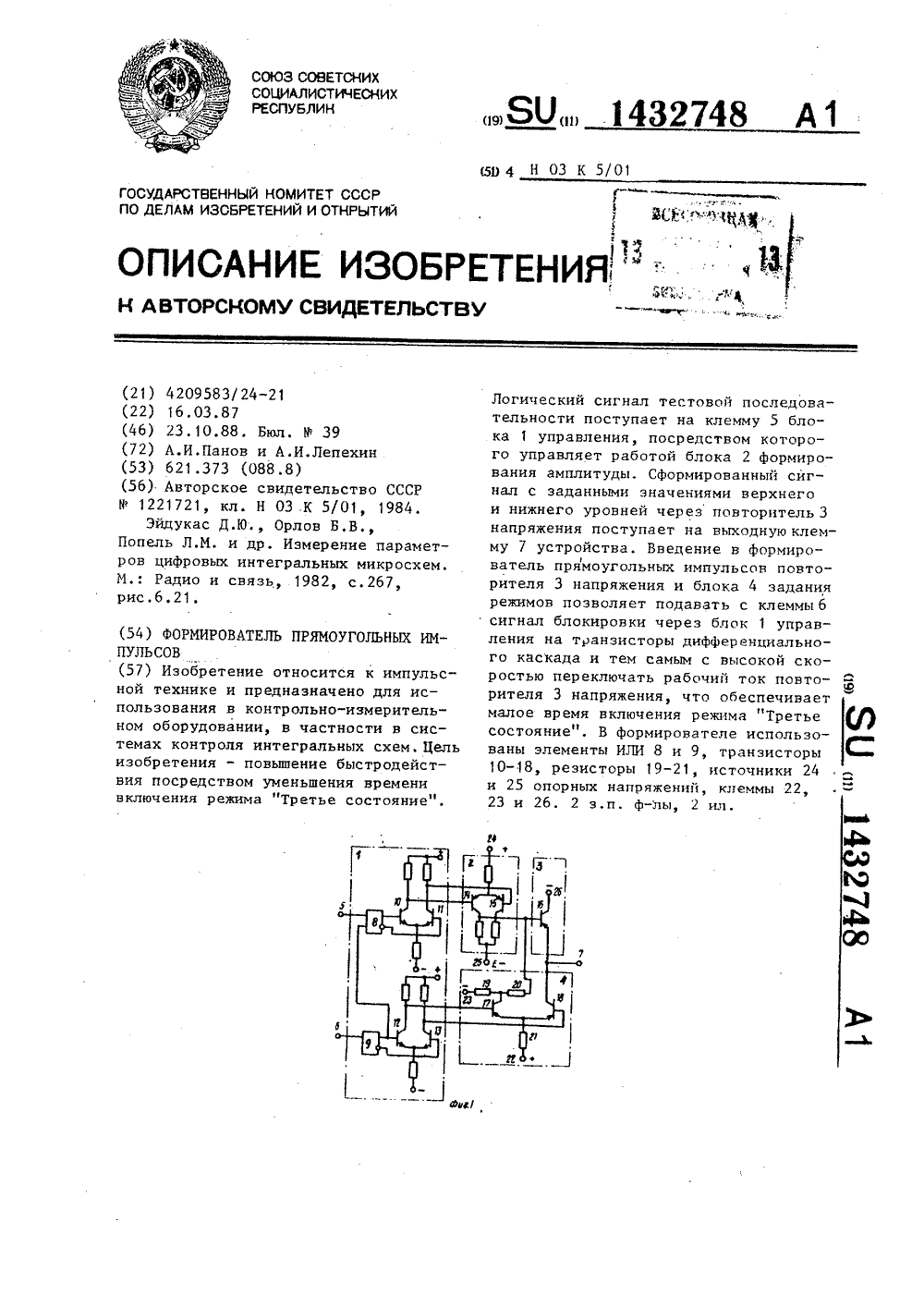

Метки: импульсов, прямоугольных, формирователь

...формирователя в режим "Третье состояние" по приходу на входную шину 6 управляющего сигнала,В момент временина первый вход элемента ИЛИ 8 блока 1 управления с входной шины 5 поступает сигнал уровня "1" (фиг,2 а). С прямого и инверсного выходов элемента ИЛИ 8 сигналы и "0" соответственно поступают на базы транзисторов 10 и 11. При этом транзистор 1 О открывается, обеспечивая открывание транзистора 14 блока 2формирования амплитуды и формирование переднего фронта выходного импульса (фиг.2 б), В течение длительности 7, на базу транзистора 16 повторителя 3 напряжения через открытый транзистор 14 поступает высокий уровень напряжения, определяемый протекающим током, задаваемым источником 24 опорного напряжения. При этом, поскол ку на...

Номер патента: 1430715

Опубликовано: 15.10.1988

Авторы: Гопин, Котов, Либкинд, Панов

МПК: F28F 1/32, F28F 3/08

Метки: теплообменника

...по авт.св, СССР Р 1334914 и можетк быть использовано в энергетическои промьппленности,Целью изобретения является повышение коэффициента теплопередачи путем снижения термического сопротивления между контактируемыми поверхностями.На фиг, 1 схематично изображен теплообменник, изготовленный описываемым способом; на фиг,2 -. пластина оребрения; на фиг,3 - полый усечень " конус;на Лиг.4 - узел прикрепления конусов к пластинам;на данг.5 - схема заполнения припоем углубления выштамповки,Теплообменник содержит пластины оребрения с отверстиями 2 и вьпптамповками 3 вокруг отверстий 2 и полые усеченные конусы 4 с отбортовками 5. В отбортовках 5 конусов 4 равномерно по их контуру выполнены сквозные окна беОписываемый способ изготовления...

Номер патента: 1430714

Опубликовано: 15.10.1988

Авторы: Гопин, Гусев, Либкинд, Панов

МПК: F28F 1/32, F28F 3/08

Метки: теплообменника

...Затем производят пайкуобразованной сборки. При соединении 1 О с помощью пайки сквозные окна 7 улучшают растекаемость припоя и проник-.новение его к соединяемьи поверхноИзготавливают полые усеченныеконусы 4 с отбортовками 5, На от,бортовках выполняют пазы 6 и сквозны окна 7,Формируют пластины 1 оребт кон"сь 4 -ц рения с языками 3 и вводят конусы 4 -О Изобретение относится к теплообменной аппаратуре, является усовершенствованием технического решения по авт.св, СССР Ф 13849 14 и может быть использовано в энергетической промышленности.Целью чзобтетения является повъшение технологичности.На фиг,1 схематично изображенютеплообменник, изготовленныи описываемым способом; на фиг,2 - п2 - пластина оребрения; на фиг.,3 - полый усеченный конус; на...

Номер патента: 1430612

Опубликовано: 15.10.1988

Авторы: Данилов, Кононенко, Панов, Усков

МПК: F04F 1/00

Метки: газлифтная

...погружениягазлифта, в результате чего происходит рост давления сжатия, развиваемого эжектором 6.При неизменном рабочем давлении сповышением давления сжатия происходит снижение коэффициента инжекции,а значит, снижение расхода инжектируемого потока, т.е. количество отсасываемой из газоотделителя 3 потрубопроводу 8 в пассивное сопло 7газовой смеси уменьшается, Это приводит к повышению давления инжектируемого потока в газоотделителе 3,трубопроводе 8, пассивном сопле 7,что вызывает рост коэффициента инжекции эжектора 6, а следовательно увеличение доли инжектируемого потока.Наличие импульсного трубопровода 9позволяет предотвратить выброс агрессивных газов в зону обслуживанияустановки. При увеличении погружениясмесителя 2 конец трубопровода...

Номер патента: 1428873

Опубликовано: 07.10.1988

Автор: Панов

МПК: F16F 7/10

Метки: вибрации, гашения

...конструкций и является усовсршенство ванием устройства по авт.св.У 676782,Целью изобретения является расширение диапазона частот гасимых вибраций за счет разной степени дисперсности и, физико-механических свойств сыпучего материала.На чертеже изображено устройство, общий вид в поодольном разрезе.Устройство для гашения вибраций содержит упругий рычаг 1, один конец Которого жестко прикрепляется к вибрирующей конструкции 2, а на другом конце закреплен поглотитель 3 вибрации, выполненный в виде корпуса, имеющего полости 4, заполненные частично сыпучими материалами 5, имеющие различные Физико-механические свойства и степень дисперсностикрышки 6, установленные в полостях 4, и контргайки 7. 25Устройство работает следующим...

Номер патента: 1427121

Опубликовано: 30.09.1988

Авторы: Козлов, Маршал, Панов, Петров, Романов, Силин, Синиченко

МПК: F16H 21/12

Метки: передача, петрова

...между собой контактные элементы 11.Передача имеет также импульсныймеханизм., выполненный из двух групппоршней, размещенных в радиапьныхотверстиях 3 корпуса 1, с выпуклымторцом для взаимодействия с роликами7. Одна группа поршней 12 кинематически связана с контактными элементами 11 шатунами 13, элементы 11 связаны и с другой группой поршней14, чередующихся с первой группойпоршней 12 двумя шатунами 15 и 16и коромыслом 17, прикрепленным шарнирно к корпусуПередача содержит выходной вал 18,расположенный соосно ведущему элементу 5, соосно с ниии концентричноразмещено и упругое кольцо 9 реактора 8. Механизм реверсирования имеетгибкий элемент 19,размещенный в кольцевом пазу 4 корпуса 1 и кинематически связанный с контактными эле"ментами 1...

Номер патента: 1426795

Опубликовано: 30.09.1988

Авторы: Кривчиков, Лохмачев, Панов, Платов, Юдин

МПК: B27N 3/02

Метки: древесно-волокнистой, массы

...прочностных и водостойких свойств обрабатывают связующим и гидрофобизатором, которые приготавливают в эмульсаторах 3 и 4.Для приготовления связующего вэмульсатор 3 дозированно подают товарную смолу. Включают мешалку. Затем рдозированно подают активированнуюводу с рН 1-4 иэ емкости 7. Гидрофобизатор, например, парафиновую эмульсию, готовят в эмульсаторе 55 4. Сначала дозированно подают из емкости 8 активированную воду с рН 9- 11. Включают мешалку и дозированно загружают парафин. Активированная вода, которая хранится в емкостях 7 и 8, готовится в установке 17, Сначала по трубопроводу 21 дозированно подают техническую воду. Затем на электроды 11 и 12 подают электрический потенциал, под действием которого осуществляется процесс активации...

Номер патента: 1426794

Опубликовано: 30.09.1988

Авторы: Горев, Дарчиашвили, Елхова, Панов, Панюков, Платов

МПК: B27K 3/10

Метки: древесноволокнистого, ковра, пропитки

...захвата нропиточного соста" тав 17 из ванны 16 захватывается вые.ступами ребристого барабана 12 и поступает йа верхнюю пласть из перфорированного вальца 10. Для очистки наружной поверхности перфорированноговальца 10 и ребристого барабана 12установлены игольчатые ролики 24 и15, с которых по наклонным стенкам20 ссыпаются налипшие отходы в бункера 19. В нижний бункер 19 отходы отнаклонной стенки 20 транспортируютсяпо ленточному транспортеру 18. 3 ил,ва 17 ребристый барабан 12 имеет выступы 27 и впадины 28.Устройство работает следующим об-разом.Непрерывный древесно-волокнистыйковер "22, двигаясь по ленточному транспортеру 21, подается в пространствомежду ребристым барабаном 12 и перфорированным вальцом 10, получающих вращательное движение...

Номер патента: 1426660

Опубликовано: 30.09.1988

Авторы: Гительман, Егоров, Ившукова, Карташов, Панов, Скворцов, Чуманов, Шичков, Ябко

МПК: B05C 9/14

Метки: лаками, лакирования, нитроцеллюлозными, плит

...покрытие плиты лаком осуществляется . при прохождении ею под вторым 8 средством налива лака. Лак к первому 7 и второму 8 средствам налива лака на плиту подается насосом 9 из питательной емкости 10. Избыток лака, удаляемый с плиты ракельным ножом 11 собирается в накопительном поддоне 33 20 из которого передается в питательную емкость 10.В качестве примера рассмотрена схема с двумя средствами налива лака на плиту, Возможны случаи многослой ного покрытия лаком различных марок. В этом случае, средств налива лака будет больше и между каждой парой средств налива лака на плиту, устанавливается ракельный нож, обеспечивающий снятие избытков предыдущего слоя лака. Окончательное твердение лака на :поверхности плиты осуществляется на...

Номер патента: 1425271

Опубликовано: 23.09.1988

Авторы: Гневашев, Гусев, Милицына, Михалева, Панов

МПК: E02B 11/00

Метки: водооборотная, мелиоративная

...попуски иэ пруданакопителя рассчитываются в соответствии с существующими нормами.формула изобретенияМелиоративная водооборотная система, включающая реку-водоприемник,снабженный водорегулирующими устройствами, осушительную сеть с отводным и оросительную с напорным и отводным водоводами и пруд-накопитель,о т л и ч а ю щ а я с я тем, что,с целью обеспечения экологическогоравновесия водосбора путем поддержания естественного уровня грунтовыхвод на прилегающей к осушительнойсети территории, сохранения естественного гидрологического и гидрохимического режимов, обеспечения круговорота элементов почвенного плодородия, оросительная сеть расположена выше осушительной по рельефу местности в зоне их взаимного влияния,а система снабжена расположенным...

Номер патента: 1424892

Опубликовано: 23.09.1988

Авторы: Гайдабура, Гросман, Нагорнов, Панов

МПК: B21B 31/24

Метки: валка, рабочего, уравновешивания

...стрелке, а поворотная гайка 11 против часовой стрелки, Вследствиетого, что траверса 2 остается неподвижна (нажимные винты 28 и 21 муфтами 29 и 22 отключены от привода устройства радиальной регулировки и индивидуальных кинематических цепей 26-23, 17-16-15), а полый дистанционный винт 5 в .резуль"Таким образом, настройка размеровкалибра осуществляется при постоянном усилии нагружения пружины 8,При использовании прокатной клети 50 для производства высокоточных профилей устройство для уравновешивания целесообразно прменять и в качестве устройства предварительного нагружения калибра с регулируемым усилием 55 прижатия подушек 3 и 4 валков (не показаны) к торцам нажимных винтов 21 и 28. При значительных усилиях погружения пружины 8,...

Номер патента: 1423861

Опубликовано: 15.09.1988

Авторы: Гейер, Кононенко, Панов, Усков

МПК: F23J 1/02

Метки: гидрозолошлакоудаления

...3 водяной пар 20 25 30 35 40 45 с расчетным давлением, соответствующим давлению пара при номинальной нагрузке паротурбинной установки 3, подается по паропроводу 2 в рабочее сопло 6. Здесь потенциальная энергия (энергия статического давления) водяного пара преобразуется в кинетическую энергию газового потока. В приемной камере 7 водяной пар захватывает (инжектирует) атмосферный воздух, который подводится сюда по всасывающему патрубку 23. Обратный клапан 24 при этом открывается за счет энергии потока атмосферного воздуха,Смешанный паровоздушный поток проходит через камеру 8 смешения и диффузор 9 повышая свое давление до величины, потребной для преодоления потерь энергии в пневмопроводе 10 и гидростатического давления столба золошлаковой...

Номер патента: 1423347

Опубликовано: 15.09.1988

Авторы: Гайдученко, Панов, Прохоров, Соломин

МПК: B23Q 7/14

Метки: автоматической, приспособлений-спутников, станки, транспортировки, установки

...фиксации падцонов Г на устройст"Вах 2. Поддоны 6 с установленными наНих приспособлениями-спутниками 4йеремещаются между станкам при помощи транспортной тележки 8, имеющейгрузозахватнае устройство, выполненное в виде трехсекционного телескопического стола 9. На верхней секциистола 9 закреплена защелка 10 иупор 1 1 для ограничения поворота зацелки 1 0 еУстройства работает слздующим образом,Транспортная тележка 8 берет припомощи телескопического стола 9 поддон 6 со склада. На направляющих 7поддона 6 установлено приспособле 55ние-спутник 4 с закрепленным изделием 5, Транспортная тележка 8 перемещается по трассе и останавливаетсянапротив свободного загрузочно-разгрузочного устройства 2 станка, закончившего обработку изделия....
