Мищенко

Номер патента: 1093329

Опубликовано: 23.05.1984

Авторы: Ерошин, Золин, Латышев, Лукьяненко, Мищенко, Никольский

МПК: A61B 17/04

Метки: мягких, тканей, ушиватель

...5 для проведения лигатурного материала 6.Устройство снабжено дополнительной иглой 7. Корпус 1 выполнен с продольными пазами 8 и выступами 9.Иглы 5 и 7 выполнены 5-образной формы при этом они расположены в продоль ных пазах 8 и шарнирно установлены на штоке 2 с возможностью взаимодействия с выступами 9 корпуса 1.Устройство работает следующим образом.45После обнажения центрального конца уретры 10 в просвет ее вводят трубчатый корпус до соприкосновения ограничителя 11 с краем резецированной уретры. Затем хирург, одной рукой держась за ручку 4, не сдвигая корпус 1 вдоль уретры, большим пальцем этой же руки отжимает ручку 4 от корпуса 1, тем самым выдвигает шток 2 из корпуса 1 на себя. При таком движении штока иглы 5 и 7 выходят из корпуса...

Номер патента: 1092495

Опубликовано: 15.05.1984

Авторы: Витер, Гурьянов, Козюминский, Мищенко

МПК: G06F 7/50

Метки: двоичный, сумматор

...с выходами генерации и распределения переноса данного разряда, а выход первого сумматора по модулю два соединен с выходом суммы данного разряда двоичногосумматора2.Недостатком известного сумматора является ограниченность функциональных возможностей, заключающаясяв невозможности суммирования трехчисел.35Цель изобретения - расширениефункциональных вазможностей двоичного сумматора за счет осуществлениясуммирования трех чисел,Поставленная цель достигается40тем, что в двоичном сумматоре, содержащем в каждом разряде элементыИ, ИЛИ и первый сумматор по модулюдва, первые входы элементов И, ИЛИи первого сумматора па модулю два45подключены к первому входу переносаданного разряда двоичного сумматора,второй вход элемента И...

Номер патента: 1092491

Опубликовано: 15.05.1984

Авторы: Гурьянов, Мищенко, Окулович, Смирнов

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...уменьшаются вдва раза, кроме того, он имеет большое число входов настройки, что затрудняет реализацию схем управления.Цель изобретения - сокращение числа входов модуля,Поставленная цель достигается тем,что универсальный логический модуль,содержащий элементы ИЛИ и И, входыкоторых подключены к первому и второму входам модуля соответственно,содержит элементы неравнозначности,причем первый и второй входы модуляподключены к входам первого элементанеравноэначности, выуоды элементов И,ИЛИ и первого элемента неравнозначности подключены к первым входам второго, третьего и четвертого элементов;, неравноэначности соответственно, вто-рые входы которых подключены к третьему входу модуля, первый и третийвходы которого подключены к входампятого...

Номер патента: 1090788

Опубликовано: 07.05.1984

Авторы: Карюк, Мищенко, Рогожин, Романцов, Чехомов, Яновский

МПК: E01D 19/02

Метки: моста, устой

...ее в устьях мостов ввиду того, что при вертикальном расположении открылков в теле насыпи они воспри нимают неуравновешенное противоположно направленное давление грунта со стороны насыпи и засыпки конуса.Цель изобретения - повышение несущей способности устоя.Укаэанная цель достигается тем, что в устое моста, включающем шкафную часть и размещенные в теле насыпи столбчатые опоры.с закрепленными на них открыпками, открыпки размещены в плоскости, перпендикулярной продольной оси моста, и закреплены в средней по высоте части опор с наклоном в сторону насыпи, причем угол наклона открыпков к вертикали равеноС = 55 -где 1 - угол внутреноу Фнего трения грунта насыпи. На фиг. 1 изображен устой, продольный разрез; на фиг. 2 - вид наустой со стороны...

Номер патента: 1090441

Опубликовано: 07.05.1984

Авторы: Захаров, Зеленский, Кнышев, Копийка, Мищенко

МПК: B03B 13/04

Метки: железных, многостадийным, обогащения, процессом, руд

...испрльэуют для коррекциикоэффициентов модели,Эффективность данного способа вдинамике объясняется тем, что до 503шламов сбрасывается на первой стадииобогащения.Поэтому первоначальный прогнозсодержания железа в концентрате привозникновении возмущений на первойстадии хоть и не является точным,е о секцию, ьно по. в рдой фазы нитного жесекции ердой фаеэа в шлаес магнитчиной пос 50 твердо я и за этого рекции 0 TЭ 6 тб т Яшш 06 Ртв 1 хВ ри возРуды). овой расход твер шламов; фае 3 1090но всегда имеет действительный знакотклонения от заданного значениясодержания железа в концентрате.Поскольку переходный процесс йри изменении циркулирующей нагрузки является длительным, за это время прогнозируемое значение содержания железа в концентрате...

Номер патента: 1086172

Опубликовано: 15.04.1984

Авторы: Башкатов, Валуконис, Кутеко, Мищенко, Смачной, Судаков

МПК: E21D 11/00

Метки: выработок, горных, перекрепления

...включающее механизм передвижки, съемную подвеску, монтажную платформу со стрелой О манипулятором и гидродомкратами подъема стрелы и поворота колонки Я .Недостатком данного устройства является невозможность совмещения операций по перекреплению выработки 15 с другими технологическими операциями, а также сложность применяемой конст-рукции.Цель изобретения - уменьшение габаритов устройства и упрощение его 20 конструкции.Поставленная цель достигается тем, что в устройстве для перекрепле-ния горных выработок, включающем механизм передвижки, съемную под веску, монтажную платформу с поворотной колонкой, шарнирно связанной со стрелой-манипулятором и гидро- домкратами подъема стрелы и поворота колонки, механизм передвижки установ- зо леи в...

Номер патента: 1085791

Опубликовано: 15.04.1984

Авторы: Мищенко, Солодухин

МПК: B24B 45/00

Метки: абразивного, бруска, крепления

...15, которыйсрезами 24 и 25 проскальзывает новыступающей поверхности стержней 10,влево или вправо, в результате чегоодин .край бруска опускается вниз,а другой - поднимается вверх и поверхность бруска точно самоустанавливается по поверхности детали.После этого винтами 17 с шайбами 18 посредством планки 16 кронштейн 15 жестко закрепляется вуглублении 9 корпуса 3.Таким образом, применение предлагаемого устройства с возможностьюсамоустановки профильной поверхностибруска относительно поверхности обрабатываемой детали повышает точностьсуперфиниширования, снижает расходабразива и алмазного слоя исключением приработки и точной выставкибруска. Изобретение относится к станкостроению и может быть использованона бесцентрово-врезных, центровыхи...

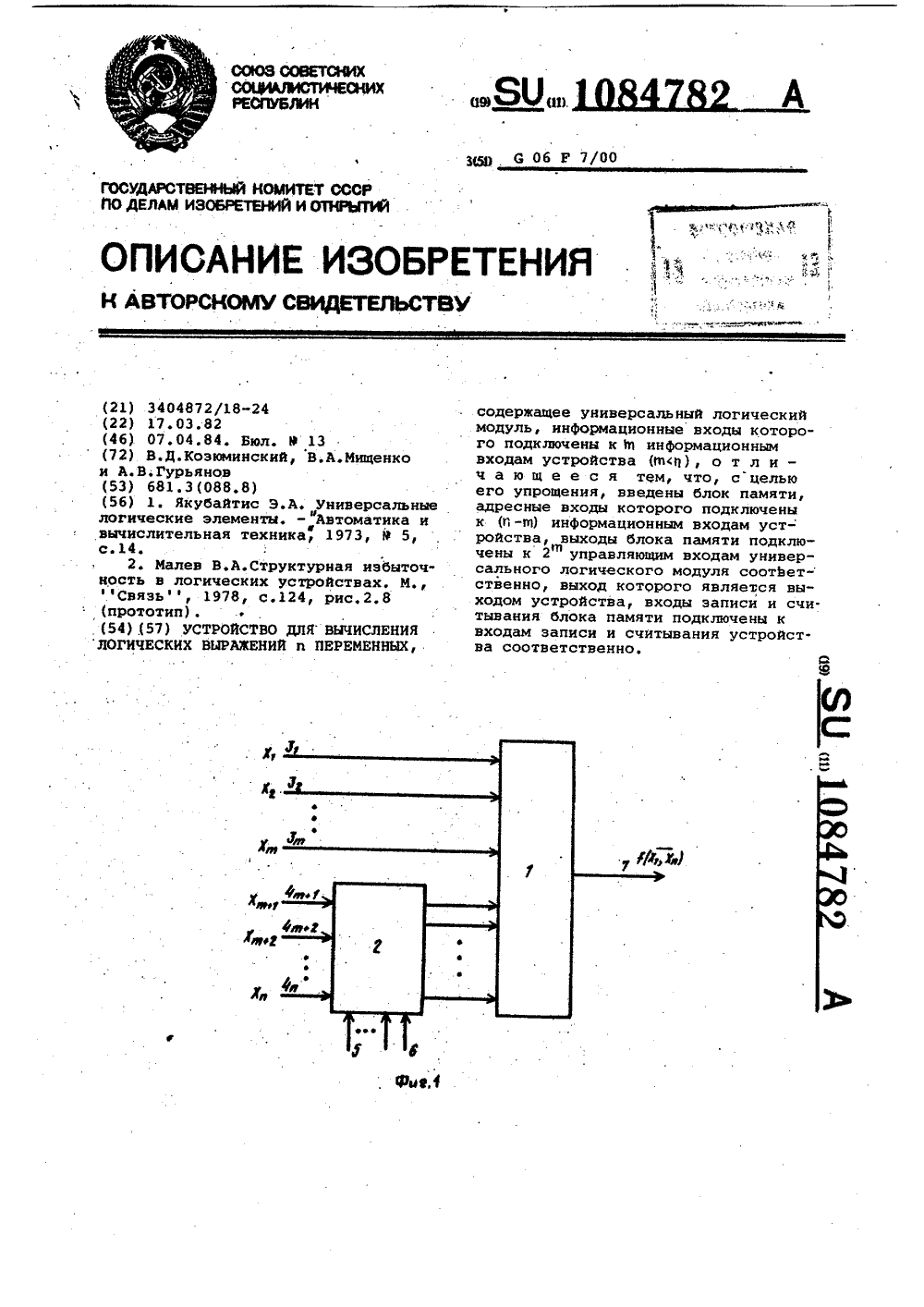

Номер патента: 1084782

Опубликовано: 07.04.1984

Авторы: Гурьянов, Козюминский, Мищенко

МПК: G06F 7/00

Метки: выражений, вычисления, логических, переменных

...С.Легеэа Корректор: А.Тяско Ред Подписноета СССРытий .аб., д. 4/5 Заказ 011/43 Тираж 699 ВНИИПИ Государственного коми по делам изобретений и от 113035, Москва, Ж, Раушскаялиал ППП Патентфф, г. ужгород, ул. Проектн Э 41Для оценки технико-экономической менных. В этом случае сложность схе эффективности предлагаемого устрой- мы составит 7392 по Квайну, а быства в качестве базового устройства стродействие уменьшится примерно в может. быть выбран мультиплексор, ко- два.раза.торый может использоваться для реализации логических функций н пере При реализации логических функменных. цнй 10 переменных предлагаемым уст"При Н =10 мультиплексор Имеет ройством для Ф= 5 потребуется блок сложность, по Квайну равную 12248, памяти емкостью...

Номер патента: 1084561

Опубликовано: 07.04.1984

Авторы: Зелепуга, Кац, Лапцевич, Мищенко, Тихонович

МПК: F26B 3/06

Метки: термообработки, трав

...два нижних - для окончательной досушки и охлаждения материала. Транспортеры сблокированы таким образом, что скорость движения двух верхних в два раза выше скорости перемещения трех нижних. Между ветвями третьего транспортера расположена газонепроницаемая перегородка 3, к которой примыкает промежуточный воздухоподогреватель 4, состоящий из воздуховодов 5 и 6, поворотных заслонок 7 и 8 и калорифера 9. Воздух под нижний транспортер нагнетается вентилятором 10, для подогрева которого перед входом в зону окончательной досушки установлен калорифер 11. Отсос отработавшего теплоносителя производится вентилятором 12.Установка для осуществления предлагаемого способа работает следующим образом.Влажный материал загружают на верхний транспортер,...

Номер патента: 1082409

Опубликовано: 30.03.1984

Авторы: Брехов, Ерошин, Золин, Лукьяненко, Мищенко, Никольский, Скобелкин

МПК: A61B 17/11

Метки: анастомозов, аппарат, пищеварительном, тракте, формирования, хирургический

...6 и привод7 ножа 5 с толкателем 6.Нож 5 с толкателем 6 установлены вупорной головке 4 и связаны с цей при помощи силового фиксатора 8, выполненногов виде срезаемого штифта.На гибком стержне 3 установлен наконечник 9, который расположен в гнезде толкателя 6 и зафиксирован колпачком О.На противоположном от наконечника 459 конце гибкого стержня 3 укреплен винт 11.Привод 7 ножа 5 с толкателем 6 выполненв виде гайки-барашка, установленной цдупоре 12 и находяшейся в резьбовом сочле.нении с винтом 11,Упор 12 укреплен на гибком трубчатом 50корпусе 1.На толкателе 6, гибком трубчатом корпусе 1 выполнены отверстия 13 и 14, а наупоре 12 выполнена радиальная канавка15 для прохода газов. Корпусармирован изнутри гибкой метал,Ической оболочкой 16....

Номер патента: 1081777

Опубликовано: 23.03.1984

Авторы: Аспидов, Гурьянов, Мищенко, Терешко

МПК: H03K 3/037

Метки: триггер, управляемый

...режима независимого обнуления.Для достижения поставленной цели в управляемый п-триггер, содержащий три элемента равнозначности, входную шину, первую шину управления и информаци-онную шину, которая соединена с первыми входами первого и второго элементов равнозначности, выход первого из которых соединен с первым входом третьего элемента равнозначности, второй и третий входы которого соединены соответственно с первой шиной управления и с входной шиной, введены четвертый, пятый и шестой элементы равнозначности, вторая шина управления и шина сброса, которая соединена с четвертым входом третьего элемента равнозначности и с первым входом четвертого элемента равнозначности, второй вход и выход которогосоединены соответственно с выходом...

Номер патента: 1079993

Опубликовано: 15.03.1984

Авторы: Александров, Гуревич, Красникова, Мартынов, Мищенко, Усанов

МПК: F28D 7/02

Метки: спиральный, теплообменник, трубчатый

...достигается тем, что в трубчатом спиральном теплссбменнике, содержащем заключенный в сбечайку сердечник с многозаходной и многослойной навивкой из труб с проволочным винтовым оребрением, трубы снабжены дополнительным орсбрением из витков спиральной проволоки, размещенных между витками винтового сребрения, а направление винтовых линий проволоки в спирали и самой спирали и навивки труб на сердечник одинаковы, причем 3" ( 151 1 4 ( 1 5 со сО- диаметр витка спирали,диаметр спиральной проволоки,- шаг проволочного винтовсРго оребрения,Й - наружный диаметр трубы.На Фиг. 1 изображен трубчатыйспиральный теплообменник; наФиг. 2 - сребренная труба, продольное сечением на фиг, 3 - тс же,поперечное сечение; на Фиг. 4 "- сер.дечник...

Номер патента: 1079866

Опубликовано: 15.03.1984

Авторы: Дьяченко, Коржов, Мищенко, Мотлохов

МПК: F02B 43/10

Метки: внутреннего, двигателя, многоцилиндрового, работы, сгорания

...сгорания путем подачи смеси воздуха и метилового спирта в каталитический реактор, выпуска из реактора продуктов каталитической конверсии в цилиндры двигателя, сжатия этих продуктов в смеси с дополнительным зарядом воздуха, их сжигания и выпуска отработавших газов, смесь воздуха и метилового спирта перед подачей в реактор сжимают.На чертеже изображен двигатель, реализукущий предлагаемый способ.Двигатель содержит компрессорный цилиндр 1, рабочие цилиндры 2 - 4, дополнительные камеры сгорания 5- - 7, соединенные каналами с рабочими цилиндрами. Дополнительные камеры сгорания снабжены свечами зажигания 8 - 10, и дополнительными впускными клапанами 11 -13. Общий на всо цилиндры коллектор 14 для топливово,ушной смеси соединен с...

Номер патента: 1077748

Опубликовано: 07.03.1984

Авторы: Букин, Кноблох, Косенко, Мищенко, Роганин

МПК: B23P 1/18

Метки: легирования, электроискрового

...обмотка 21 трансформаторного датчика 19, служащего для подачи сигнала на открыванИе тиристора, подключена к катоду и управляющему электроду тиристора7, Дополнительный диод 22, служащий для предотвращения попадания оть рицательного напряжения на управляющии электрод тиристора, подключен между катодом и управляющим электродом тиристора 17.Устройство работает следующим образом,При включении трансформатораполучают требуемое напряжение на выходах выпрямителя 2 и дополнительного выпрямителя 3, кроме того, через переменный резистор 4, предназначенный для регулирования величины тока в катушке 5, переменное напряжение подается на катушку 5 электро. магнитного вибратора, что вызывает возвратно-поступательное движение упрочняющего...

Номер патента: 1074752

Опубликовано: 23.02.1984

Авторы: Великоцкий, Мищенко, Пилипай, Сергиенко, Федотова, Шейнин, Ямпольский

МПК: B61K 7/02

Метки: рельсовых, средств, торможения, транспортных

...наезде колеса вагона на тормозной башмак , последний скользит по рельсу 11.Тормозной башмак 1, перемещаясь поддействием движущегося вагона, тянет за со бой башмакодержатель 2, который в своюочередь передает движение каретке 3 башмакодержателя 2. Каретка движется по направляющей балке 6 на роликах 7. Изобретение относится к железнодорожному транспорту и предназначено для механизации и автоматизации процесса торможения.Известно устройство для торможения рельсовых транспортных средств, содержащее два тормозных комлекта, включающие каретку, установленную с возможностью перемещения вдоль направляющей балки, параллельной рельсовому пути и связанной с другой кареткой гибкой связью через систему блоков,башмакодержатель, установленный на...

Номер патента: 1071519

Опубликовано: 07.02.1984

Авторы: Ковалев, Кожевников, Мищенко

МПК: B63B 21/00

Метки: причальное

...цель достигается тем, чтопричальное устройство, содержащее рейдовую бочку, связанную посредством балкис буем, имеющим подвесной груз, а такжешвартовный трос, снабжено тремя жесткими стержнями, закрепленными концами набуе, при этом один из стержней расположен горизонтально со стороны, противоположной рейдовой бочке, и снабжен поплавком, другой - вертикально, а третийрасположен выше ватерлинии буя и наклонен в сторону рейдовой бочки, связанной с ним гибкой тягой, при этом подвеснойгруз закреплен на конце вертикальногостержня, швартовный трос закреплен на конце наклонного стержня, а указанная балкаприсоединена к рейдовой бочке и бую шарнирно,2На чертеже схематично изображено причальное устройство.Причальное устройство включает...

Номер патента: 1071454

Опубликовано: 07.02.1984

Авторы: Медведев, Мищенко, Николаенко, Ровенский, Усков

МПК: B30B 15/00

Метки: кузнечно-прессовой, механогидравлический, привод

...толкателя подключена к магистрали 24,В отверстии 25 эксцентриконого вала 4 с возможностью осевого перемещения размещена тяга 26, выполненная из двух частей, соединенных наклонной под углом к оси вала пере. мычкой 27. С перемычкой 27 контактируют толкатсли 28 и 29, смонтированные в перпендикулярных оси вала 4 отверстиях. На средней части 30 вала 4, наружная поверхность которой имеет призматическую форму, установлен эксцентрик 31, опираю 1071454щийся гранями 32 и 33 отверстия34 на часть 30, а гранями 35 и 36на толкатели 28 и 29. Величинаэксцентриситета эксцентрика 31определяется осевым положением тяги 26. На эксцентрике 31 установленпоршень 37, образующий нагнетателную камеру 38 в цилиндре 39 вспомогательного насоса,...

Номер патента: 1070622

Опубликовано: 30.01.1984

Авторы: Алабужев, Мищенко, Фичуров, Шумаков, Яцун

МПК: H01H 69/02

Метки: вставок, плавких, предохранителей, сборки

...вставок предохранителей,согласно которому после засыпки зернового. наполнителя и его уплотнениявнутреннюю полость предохраните-) я Йод давлением вводят вязкую те- кочую массу и до затвердения этой Ф массы давление не снимают Г 23.Данный способ обеспечивает доуплотнение зернового наполнителя, .нб, требует значительного усложнения технологии производства, а так-же приводит к повреждению плавкогоэлемента.Наиболее близок к предлагаемому 30по технической сущности способ сборки плавких вставок предохранителей,включающий засыпку их зерновым наполнителем с одного торца корпуса,последующее его уплотнение и доуплот нение Г 33.Недостатком указанного способаявляется то, что происходит локальное уплотнение зернового наполнителя, а уплотнения...

Номер патента: 1068782

Опубликовано: 23.01.1984

Авторы: Гришин, Мищенко

МПК: G01N 21/41

Метки: автоматическое, атмосферы, интерференционное, показателя, преломления, структурной, характеристики

...в виде прозрачной плоскопа"раллельной пластины.Схема двухлучевого йнтерферометра,1 может быть, в частности, представлена оптической схемой модифицированного интерферометра Жамена, состоящего из лазера, светоделительнойпластины 12 и оборотной призмы 13.Автоматическое интерференционноеустройство для измерения структурнойхарактеристики показателя преломленияатмосферы функционирует следующимобразом.1Луч лазера 11 падает на плоскопараллельное зеркало 12 интерферометра. Жамена, имеющее значительнуютолщину. Отражаясь от передней(полупрозрачной) и задней (посеребренной) поверхностей, он разделяетсяна два когерентных луча. Пройдя атмосферную трассу длиной ь, оба лучапопадают на оборотную призму 13, азатем возвращаются на зеркало 12..Здесь...

Номер патента: 1066011

Опубликовано: 07.01.1984

Авторы: Бодров, Григорьев, Краснов, Мищенко, Оськина

МПК: H02P 3/24

Метки: многодвигательного, переменного, торможения, электропривода

...два трехфазных асинхронных электродвига теля, обмотки статорон которых соединены по схемезвезда ф, четыре коммутационных элемента, три из которых включены н фазы статорной обмотки первого электродвигателя, диод, блок торможения, вывсды первых и вторых Фаз статорных обмоток- обоих электродвигателей объединены соответственно, вывод третьей фазы статорной обмотки второго электродвигателя через диод, шунтированный четвертым коммутационным элементом, соединен с выводом третьей фазы статорной обмотки первого электродвигателя и с одним из выводов блока торможения, другой 60 вывод которого соединен с коммутационным элементом в третьей фазе статорной обмотки первого электродвигателя со стороны подключения к источнику питания, нулевая точка 65...

Номер патента: 1064472

Опубликовано: 30.12.1983

Авторы: Герцев, Гурьянов, Мищенко, Смирнов

МПК: H03K 19/094

Метки: логический, многофункциональный, элемент

...изобретения - сокращение числа настроечных входов и повышениенадежности многофункционального логического элемента.Для достижения поставленной целив многофункциональный логическийэлемент, содержащий первый, второйи третий элементы РАВНОЗНАЧНОСТЬ, 40первый вход второго элемента РАВЙОЗНАЧНОСТЬ соединен с первым информационным входом, второй вход первого элемента РАВНОЗНАЧНОСТЬ соединен с Вторым информационным ВхОдом, второй вход третьего элементаРАВЙОЗНАЧНОСТЬ соединен с настроечным Входом р а ВыхОд с ВыходомМЛЭ, введены элементы И-НЕ, ИЛИ-НЕ,четвертый и пятый элементы РАВНОЗНАЧНОСТЬ, первый информационныйвход МЛЭ подключен к первым входампервого элемента РАВНОЗНАЧНОСТЬ,элементов И-НГ и ИЛИ-НЕ, второй информационный вхс ЧЭ подключен к 10 25...

Номер патента: 1064411

Опубликовано: 30.12.1983

Автор: Мищенко

МПК: H02P 5/34

Метки: асинхронного, двигателя, скорости

...в том числе и скачкообразное, изменение углаЕ. Связь между изменениями параметров вектора тока статора 1 , Е,определяют законом регулирования изусловия оптимизации энергетическихпоказателей электропривода и вводятзакон регулирования, выраженный,например, функцией У = Г(м) , вблоки нелинейного преобразованиясигнала задания моментаО), такимобразом, чтобы выполнялось условиебезынерционного и линейного управления моментом двигателя согласноуравнению1 м мСогласно векторной диаграмме(фиг. 2 ) Фазовый угол вектора тока,статора относительно неподвижнойоси статора неподВижной оси статораОравен алгебраической сумме угловПри. этом угол между векторамиопределяется уравнениемЕ, =ас,(НОртогональные составляющие вектора тока статора...

Номер патента: 1062863

Опубликовано: 23.12.1983

Авторы: Абросимов, Лукин, Мищенко

МПК: H03L 7/00

Метки: следящий, фильтр

...а управляющие входы блока выборки-запоминания, первого и второго ключей соединены, введены последовательно включенные между фазовьм детектором ипороговым блоком имитатор частотнойхарактеристики кольца ФАПЧ и фильтрверхних частот и последовательновключенные между выходом пороговогоблока и управляющим входом второгоключа первый и второй Т-триггеры,элемент И и Р 5-триггер, а такжеэлемент НЕ, включенный между выходом порогового блока и вторым входом элемента И, причем выход порогоного блока соединен со вторым входом Р 5-триггера,На чертеже приведена структурнаяэлектрическая схема следящего фильтраСледящий фильтр содержит соединенные в кольцо ФАПЧ Фазовый детектор 1, первый ключ 2, Фильтр-экстраполятор 3 управляемый генератор...

Номер патента: 1062755

Опубликовано: 23.12.1983

Авторы: Бодров, Григорьев, Мищенко, Оськина

МПК: G08C 19/42

Метки: дистанционной, передачи, перемещений

...приемника,На чертеже представлена схемаустройства для дистанционной передачи перемещений в прямоугольной системе координат. Устройство содержитдатчик 1 и приемник 2 перемещений,имеющие одинаковые геометрическиеи электрические параметры. Каждыйиз них содержит статор 3 прямоуголь"ной формы с двумя системами взаимно перпендикулярных пазов вдолькоординатных осей М и Уротор 4,выполненный в виде параллелепипедаи расположенный над статором. Дветрехфаэные обмотки возбуждения Юи % расположены в пазах статорасоответственно вдоль координатныхосей М н 1 . Две рабочие обмотки ФиИ расположены в тех жепазах статора и включены между собой последовательно согласно. Каждая обмотка возбуждения и рабочаяобмотка содержит по три катушки, .уложенные...

Номер патента: 1061126

Опубликовано: 15.12.1983

Авторы: Бахмутов, Мищенко, Смирнов, Филоненко, Чехичин

МПК: G05G 21/00

Метки: командоаппарат

...16 и обмоткой электромагнитной муфты 6.Блок управления 14 содержит кнопки 17 - 21,. ключ 22 выбора режима работы, реле 23, 24 и пускатели 25 и 26, Кнопка 17 предназначена для выключения реле 23 включения питания пускателей 25 и 26 привода перемещения 12 и электромагнитной муфты 6. Кнопка 18 предназначена для включения реле 23. Кнопки 19 - 21 предназначены для управления пускателями 25 и 26 в режиме непрерывного перемещения привода. Реле 24 предназначено для подготовки цепи выключения реле 23 при возвращении переключающей пластины 5 в исходное положение.Устройство работает следующим образом.Оператор в зависимости от выбранного режима работы переставляет ключ 22 выбора режима в правое или левое положение. При этом левое положение...

Номер патента: 1060296

Опубликовано: 15.12.1983

Авторы: Дурандин, Леках, Мищенко, Новоселов, Хорошко

МПК: B22C 9/08

Метки: литниковая

...же, вид в плане.Стояк 1 соединен с реакционной камерой 2 литниковым каналом 3, а литниковый канал 4 соединяет реакционную камеру с отливкой. Благодаря применению реакционной камеры предлагаемой конструкции, в которой исключается образование "мертвых эон", обеспечивается повышение степеии усвоения модификатора за счет более полного и равномерного его растворения, а также равномерность механических ,свойств по всему сечению отливки.П р и м е р. Форма и соотношение размеров реакционной камерЫ отрабатываются экспериментально. Для получения сравнительных результатов используется модельная оснастка, позволяющая останавливать процесс модифицирования в произвольный момант времени с последующим изучением реакционной камеры, Изучение реакционных...

Номер патента: 1059583

Опубликовано: 07.12.1983

Авторы: Мищенко, Петренко

МПК: G06G 7/22

Метки: синусный, функциональный

...свободные выводыпервого и четвертого масштабныхрезисторов соединены с входом преобразователя, содержит блок выделения модуля, вход которого соединен с входом преобразователя, авыход подключен к входу первогосомножителя множительно-делительного блока, выход которого соединен с общим выводом второго и третьего масштабных резисторов и является выходом преобразователя, вход 55второго сомножителя множительноделительного блока соединен с общим выводом первого и второго масштабных резисторов, а вход делителя множительно-делительного бло Ока - с общим выводом третьего ичетвертого масштабных резисторов,На чертеже приведена блок-схемсинусного функционального преобразователя.65 Сяяусяый фуякциональяый преобразователь содержит...

Номер патента: 1059569

Опубликовано: 07.12.1983

Авторы: Аспидов, Витер, Гурьянов, Мищенко, Терешко

МПК: G06F 7/52

Метки: умножения

...которых соединены соответственно с третьей ичетвертой группами информационных входов умножителя, управляющие входы первогокоммутатора подключены к первомуи второму управляющим входам умножителя, третий и четвертый управляющие входы которого подключенык управляющим входам второго коммутатора. 2четвертого и пятого умножителей подключены соответственно к первой,второй, третьей и четвертой группамвходов сумматора выходы которого 5 соединены с выходами старших разрядов результата устройства Г 2 1.Недостатком известного устройствадля умножения является низкое быстродействие.10 Цель изобретения - повышение быстродействия устройства для умножения.Поставленная цель достигаетсятем, что в устройство для умножения, 15 содержащее...

Номер патента: 1059233

Опубликовано: 07.12.1983

Авторы: Браильчук, Мищенко

МПК: F01P 11/20

Метки: внутреннего, двигатель, сгорания, средства, транспортного

...патрубком циркуляционного насоса и верхним бачком радиатора, причем в каналах, соединяющих расширительный бак с рубашкой охлаждения и верхним бачком радиатора, установлены двух- позиционные органы перекрытия, сблокиро. ванные с преобразующим блоком, подключенным к датчику температуры, установленному в водяной рубашке, дополнительно содержит гидротормоз с управляемым краном на входном патрубке и обратным клапаном на выходном патрубке, установленный на валу двигателя и соединенный через входной патрубок с радиатором, а через выходной патрубок - с каналом, соединяющим верхний бачок радиатора с расширительным баком, причем вал двигателя связан с гидротормозом через разъединительную муфту. 5 10 15 20 25 30 35 40 45 50 55 На чертеже...

Номер патента: 1059050

Опубликовано: 07.12.1983

Авторы: Айнбиндер, Важнов, Вассерман, Даниэлян, Елисеев, Катунин, Мищенко, Серикова, Табаков, Томас

МПК: E02B 1/00

Метки: выполнения, ледотехнических, работ

...например полиэтилена, с охлаждающей средой, естественная циркуляция которой в них в зимнее время создает дополнительное промерэание.Причем трубчатые змеевики установ;лены внутри погружаемых понтонов или подвешены на шарнирах к бортам поверхностного понтона с возможностью поворота. Кроме того, корпуса погружаемых понтонов снабжены кингстонами., клапанами. вентиляции, а понтоны обоих типов О-образными трубами, верхние концы которых расположены на разных . высотах, а нижние присоединены к змеевикам,На фиг, 1 представлен план сооружения с ледяной стенкой вокруг него на фиг; 2 - вид сбоку на понтоны с закрепленными на них шарнирно наружными трубчатыми змеевиками; на фиг, 3 - вид спереди на понтоны с трубчатыми змеевиками; на фиг. 4 сечение...
