Мищенко

Номер патента: 1263728

Опубликовано: 15.10.1986

Авторы: Луценко, Мищенко, Мухин, Труш

МПК: D01B 1/32

Метки: культур, лубяных, размотки, рулона, стеблей

...ролики7, 8 для Формирования незамкнутойпетли 9 шпагата. Для направлениясматываемого слоя 10 служитстол 11,В начапе размотки рулона 4, установленного на ленточном транспортере 2, .сматывают достаточный дпя заправки в катушку 5 конец прокладочного шпагата, при этом прокладочныйшпагат опетливает рулон для Фиксации его наружного слоя стеблей,из ветви петли 12 шпагата, распо 263728 2ложенной со стороны сматываемогослоя 10, дополнительно формируютучасток в виде незамкнутой петли 9,оттягиваяшпагат на ролики 7, 8,5 нижней ветвью петли охватывают стеб. ли на наружной поверхности слоя взоне схода его с рулона,Предлагаемый способ осуществляется следующим образом,Льносолому и тресту из лент, разостланных на поле, поднимают и формируют в...

Номер патента: 1263233

Опубликовано: 15.10.1986

Авторы: Брехов, Ерошин, Золин, Лукьяненко, Мищенко, Скобелкин

МПК: A61B 17/11, A61F 5/445

Метки: анастомозов, органов, отсроченных, полых, формирования

...с винтом 13.Упор 14 укреплен на гибком трубчатом корпусе 1.На торце трубки 15 головки корпуса 1 45 выполнены прорези 16, а на упоре 14 образованы радиальные кайавки 17. Упорная головка 4 имеет сквозные отверстия 18, смещенные относительно продольной оси устройства. Отверстия 18, прорези 16 и канавки 17 предназначены для прохода газов. В 5 О конце смыкания головок 2 и 4 резьбовая втулка 12 упирается в торец трубки 15, что обеспечивает поддержание строго определенного зазора между торцом 19 головки 4 и торцовой рабочей поверхности головки 2 трубчатого корпуса 1, при этом зазоре давление буртика 8 на стенки кишки не может превышать максимального заданного значения. Корпус 1 армирован изнутри гибкой металлической оболочкой 20 и имет...

Номер патента: 1262254

Опубликовано: 07.10.1986

Авторы: Гуревич, Давыдов, Комарова, Красникова, Мищенко, Пересторонин, Седова, Усанов

МПК: F28D 7/02

Метки: теплообменник

...наб., д. 4/ кое предприятие, г, Ужгород, ул.Проектная,Производственно-по Изобретение относится к теплообменным аппаратам и может быть использовано для охлаждения сред, например масел.Целью изобретения является интенсификация теплообмена при использовании в межтрубном пространстве вязкой среды.На фиг. 1 изображен предлагаемый теплообменник, на фиг. 2 - труба О с проволочным оребрением.Теплообменник содержит корпус 1 с размещенными в нем трубами 2, навитыми на полый сердечник 3. Корпус 1 имеет патрубки 4 и 5 для подвода и отвода среды межтрубного пространства, сообщенные с полостью сердечника 3 с противоположных его торцов. Трубы 2 снабжены проволочным спиральным оребрением 6 с диаметром,проволоки д = (0,05-0,1) 2 и шагом витков 1 =...

Номер патента: 1260939

Опубликовано: 30.09.1986

Авторы: Авгуль, Изотов, Костеневич, Мищенко, Татур

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...подать переменныех 1, х, то при простом алфавитенастройки (0,1) в зависимости отсигналов настройки И 2,И 3 И 4, И 5 навходах 2-5 на выходе 13 реализуетсялюбая булева функция переменных(таблица).25 20 В таблице приведен тип реализуемой функции в зависимости от комбинации сигналов на настроечных входах30 ТТип реализуе- Комбинации сигналовмой функции на настроечных входах 2 3 4 5 0 0 0 0 0 0 1 010 1 О 1 1 1 1 0 0 0 0 О 1 0 х,х х,х 0 45 0 0 х х 1Тип реализуемой функции Комбинации сигналовна настроечных входах 0 1х чхг 1 0 1 0 11 1 0 хУх ххЧх х 1 1 1 х,х В режиме контроля, если сигнал И, = 1,и на настроечные и информационные входы 2-7 соответственно подать сигналы (011111) или (100000), то при правильном функционировании модуля на...

Номер патента: 1257774

Опубликовано: 15.09.1986

Авторы: Демагин, Коник, Мищенко, Синдаловский

МПК: H02K 29/12

Метки: вентильный, двигатель, индукторный

...7 - 9) вторичной обмоткиДПР, а также двухзубцовые катушки 1035и однозубцовые катушки 11 на первом и последнем зубцах каждогоучастка зубцовой эоны, причем последний зубец предыдущего участкаи первый зубец последующего участка40зубцовой зоны охвачены двухэубцовойкатушкой обмотки возбуждения 6. Остальные двухзубцовые катушки обмотки возбуждения 6 охватывают те жезубцы, что и двухзубцовые катушки10 первичной обмотки ДПР 12. Катушки одноименных секции 3-7, 4-8, 5-9трехсекционной якорной обмотки итрехсекционной вторичной обмоткиДПР расположены на одних и тех жезубцах.Все катушки обеих обмоток ДПР,размещенные в пределах нечетныхномеров участков зубцовой зоны, включены согласно, а катушки обеих обмоток Д 1 Р, размещенные в пределах четных...

Номер патента: 1256012

Опубликовано: 07.09.1986

Авторы: Авгуль, Бенкевич, Криницкий, Мищенко, Татур

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...7.Многофункциональный логический 5 модуль работает следующим образом.На настроечные входы 3 и 4 подаются настроечные сигналы У и Б соот 1 2ветственно, на информационные входы 1и 2 - двоичные переменные Х и Х 1 О2соответственно. При этом на выходах 10, - 13 модуля реализуются логические функции, определяемые наборомсигналов Б, и Б 2 (см. таблицу). Реализуемые логические функции на выходах 10 1 1 12 13 Х Х Х ЧХ ХЧХ ХЧХ 1 Х Х,Х Х Х О Х,ХО+ Х 2ХЧХ 1 ХОХ Х,Х 2 Таким образом, предлагаемый логический модуль реализует все логические функции двух переменных при простой настройке. 35Применение предлагаемого модуля при построении цифровых устройств позволяет упростить их конструкцию, повысить быстродействие и надежность, что,приводит к...

Номер патента: 1255137

Опубликовано: 07.09.1986

Авторы: Барабой, Кривощекова, Максимов, Мищенко, Степаненко

МПК: A61K 35/78

Метки: гирофоровой, кислоты

...проводят сначала хла затем кипящим ацетономСоставитель И. ПетришекРедактор С. Патрушева Техред Л.Сердюкова Корректор С.Шекмар Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 4738/4 Проиэводственно-полиграфическое предприятие, г. Ужгород. ул. Проект ная,1 1255Изобретение относится к формацевтической промышленности и может быть использовано для получения гирофоровой кислоты из лишайников,Цель изобретения - повышение выхода целевого продукта и упрощение способа за счет использования другого вида лишайника и исключения нескольких стадий.предлагаемый способ заключается в 10 том, что в качестве источника сырья используют лишайник 11 шЬ 1 сага...

Номер патента: 1253936

Опубликовано: 30.08.1986

Авторы: Мищенко, Моисеев

МПК: B66C 1/66

Метки: внутренней, грузов, захват, полостью

...3 с цилиндрическим сверлением, куда входит ось подхват- ного элемента. Серьга 3 имеет два прямоугольных окна, куда на осях 4 крепятся упоры 5 фиксатора, Упоры связаны между собой плоской пружиной 6, закрепленной в упорах с помощью осей 7. Пружина сжата и поэтому упоры все время стремятся находиться в положении, показанном на фиг. 1, 4 и 8.Для исключения кругового вращения серьги относительно оси подхватного элемента на нем установлены ограничители 8. Само строительное изделие обозначено позицией 9.Захват работает следующим образом.Для подготовки захвата к установке в рабочее положение стропальщик заводит (фиг. 5) кистевую часть руки в серьгу 3,при этом пружина 6 сжимается, так как расстояние между ушком серьги и пружиной меньше ширины...

Номер патента: 1253826

Опубликовано: 30.08.1986

Авторы: Калашник, Козик, Мищенко, Нестеренко, Соколов

МПК: B41K 1/16

Метки: нумератор

...постоянно приводить в движение все колеса 4, Стопор 15 колес 4 содержит стопорную планку 16 (Фиг.2), взаимодействующую с углублениями 7 между цифровыми площадками 6 (фиг,З), два подпружиненных стержня 1 (Фиг.2), жестко соединенные со стопорной планкой16, установленные в корпусе 1 с возможностью возвратно-поступательногодвижения и соединенные между собойстяжкой 18 с выполненным в ней пазом 19. Кроме того, в корпусе 1 установлена с воэможностью поворотарукоятка 20, имеющая штифт 21, взаимодействующий с пазом 19 стяжки 18.Стопор 15 (фиг.1) имеет два фиксиро-ванных положения: положение Колеса4 застопорены" и положение "Колеса4 свободны"На оси 5 (фиг,б) с возможностьюповорота установлены по числу колес4 кулачки 22, соединенные с...

Номер патента: 1252770

Опубликовано: 23.08.1986

Авторы: Авгуль, Бенкевич, Макареня, Мищенко

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...На информационные входы 1 и 2 подаются двоичные коды обрабатываемой информации Х 1 и Х 2 соответственно-, а на настроечный вход 7 - управляющий сигнал 11 7=0. На выходе 16 реализуется логическая функция двух переменных в соответствии с алгоритмом настройки (таб лица).1252 770 з11 11Режим Сумматор . На информационные входы 1 и 2 подаются дноичныекоды обрабатываемой информации Х 1 иХ 2 соответственно,на настроечныйвход 7 - управляющий сигнал 11 7=1, 5Значение сигнала переноса из предыдущего разряда Р подается на настроечные входы ч и 3, на настроечный вход5 подается сигнал 11 5=1, а на настроечный вход 6 - сигнал 11 6=1. При 0этом на выходе 16 формируется сигналсуммы Я=Р О+ Х 1 0 Х 2, а на выходе 15 -сигнал переноса в следующий...

Номер патента: 1252728

Опубликовано: 23.08.1986

Авторы: Длин, Мищенко, Фокеева

МПК: G01N 33/68

Метки: гломерулонефрита, детей, диагностики

...мл стандартного раствора (10 ммоль/л, стандартная проба), в третью - 1,0 мл исследуемоймочи, предварительно разведенной в500 раэ дистиллированной водой; пробы перемешивают, инкубируют 20 минпри комнатной температуре, Измеряютабсорбцию креатинина мочи по отношению к контрольной и стандартнойкюветам,15 го г 5 30 35 403 1252728 4 этого в 3 кюветы добавляют по 0,5 мл селективная. Исследование активности цветного реактива (9 частей пикрино- ХЭ мочи, проведекное предлагаемым вой кислоты и 1 часть гидроксида методом, выянило умеренно выраженное натрия), затем в первую кювету добав- нарушение проницаемости гломерулярляют 1,0 мл дистиллированной воды 5 ного фильтра - 15 Е/ммоль креатинина во вторую - 1,0 мл стандартного (корма 0,1 + 0,01...

Номер патента: 1251070

Опубликовано: 15.08.1986

Авторы: Бенкевич, Изотов, Макареня, Мищенко, Татур

МПК: G06F 7/50

Метки: сумматор-вычитатель

...предприятие, г. Ужгород, ул. Проектная, 4125Изобретение относится к вычислительной технике и может быть использовано для построения арифметических устройств,Цель изобретения - сокращение количества оборудования,На чертеже представлена функциональная схема предлагаемого сумма-тора-вычитателя,Сумматор-вычитатель содержит информационные входы 1 и 2 первогои второго операндов А, В, вход 3переноса (заема) Р (2), вход 4 управления, элементы РАВНОЗНАЧНОСТЬ 5 -9, выход 1 О результата Я (Н), выход 11 переноса (заема) Р (2 ).Устройство функционирует следую-,щим образом,При подаче на вход 4 управлениясигнала пКонстанта О устройствовыполняет функцию суммирования:В=АОБУР =АРУАВЧВР,При подаче на вход 4 управлениясигнала "Константа...

Номер патента: 1251066

Опубликовано: 15.08.1986

Авторы: Изотов, Костеневич, Мищенко, Татур

МПК: G06F 7/00

Метки: логический, многофункциональный, элемент

...единице, т.е. сигнална первом настроечном входе О, = О,то на выходе 9 логического элементареализуется любая булева функциядвух переменных в зависимости отсигналов управления О и И на настроечных входах 3 и 4;На настроечные входы 3 и 4 в соответствии с алгоритмом настройки 20 (см. табл. 1), подается набор управляющих сигналов, на информационныйвход 2 элемента подается входнаяпеременная, причем алфавит настроечных сигналов зависит от тогб какая 259переменная подается на вход 2; Еслина вход 2 подается переменная х , тоалфавит настроечных сигйалов 1,1,ххПри этом В соответствии стабл.с выхода 9 элемента снимает О ся соответствующая зависимость. Комбинации сигналов нанастроечных входах1251066 Продолжение табл.) х Чх х, х х х,чх х,l х2 х х 20...

Номер патента: 1251064

Опубликовано: 15.08.1986

Авторы: Авгуль, Бенкевич, Криницкий, Мищенко, Терешко

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...3 О Векторы настройки 0 и Б находятся из следующей таблицы. Б /О ,Г (х ,х )/р Гх ,х )1251064 Продолжение таблицы о 1 х1 х,х х х,0 хх 2 П р и м е р. Найти вектор настройки модупя на функцию трех переменных Г(Гх,) с номером И=91.Двоичный номер искомой функции И=01011011 . Представим Г(хх ) в виде выражения (2), тогда Б = Н, = 0101оТаким образом,находим ц 0), Тогда ц = 1 ц 1 ф О, ц = О, Формула изобретения Универсальный логический модуль, содержащий элементы И, первый и второй информационные входы модуля соединены с первым и вторым входами первого элемента И, третий вход которого является первым настроечным входом модуля, первый вход второго элемента И соединен с первым информационным входом модуля, а второй вход является вторым...

Номер патента: 1250217

Опубликовано: 15.08.1986

Авторы: Белоус, Мищенко

МПК: A01G 25/02

Метки: автоматизированная, полива

...ИЛИ 26 обнуляет также счетчик 15 расхода воды, а запоминающее устройство 17 устанавливается в положение, при котором на его первом выходе появляется сигнал логической единицы, обеспечивающий открытие на полив электроуправляемого запорного клапана 6 и одновременно поступающий на первый вход ппервого элемента И 16, определяющего направление движения сообщающегося сосуда 22 вниз. На втором выходе ЗУНП 17 появляется сигнал логического нуля, поступающий на первый вход которого элемента И 18, определяющего направление сообщающегося сосуда 22 вверх.Поливная вода из резервуара 3 через счетчик 15 расхода воды, открытый электроуправляемый запорный клапан 6, водо- транспортную сеть 7, гидравлические регуляторы 47 уровня заполняет...

Номер патента: 1247858

Опубликовано: 30.07.1986

Авторы: Изотов, Макареня, Мищенко, Смирнов

МПК: G06F 7/00

Метки: логический, многофункциональный, модуль

...седьмого и восьмого элементов НЕРАВНОЗНАЧНОСТЬ. Таким образом, многофункциональный логичес кий модуль реализует нсе булевые функции четырех переменных. Формула изобретения30Многофункциональный логический модуль, содержащий пятнадцать элементов И,. о т л и ч а ю щ и й с я тем, что, с целью упрощения многофункционального модуля при простом алфавите настройки, в модуль введены девять элементов НЕРАВНОЗНАЧНОСТЬ, причем первый информационный вход модуля соединен с первыми входами первого, второго, третьего, четвертого, 40 пятого, шестого, седьмого и восьмого элементов Ивторой вход первого элемента И является первым настроечным входом модуля, выход первого элемента И соединен с первым входом перво го элемента НЕРАВНОЗНАЧНОСТЬ, второй вход...

Номер патента: 1042413

Опубликовано: 23.07.1986

Авторы: Агарков, Бородин, Василенко, Косинский, Ларионов, Матусовский, Мищенко, Новиков, Пастухов, Соколов, Усачев, Фабричников, Щербаков, Ях

МПК: F27D 1/16

Метки: агрегатов, блоками, тепловых, футеровки

...уложенным. Послеукладки изделия охаживают деревянным молотком. После выполнения каждый ряд кладки проверяют горизонтальной рейкой и уровнем. Кладку последующего ряда ведут впритык на растворе,который наносят на поверхность ранееуложенного ряда кладки, и изделие,.сбоку прижимают к уложенному. Приэтом часть раствора сдвигают и запол-,няют шов. Кладку блоков выполняюттычковыми рядами с соблюдением перевязки вертикальных и горизонтальныхшвов. Количество рядов в блоке потрем геометрическим измерениям определяет размер шаблона-кондуктора,который имеет конфигурацию, позволяющую получить блок с П-образными пазами на торцовых поверхностях.Монтаж первого пояса (яруса) блоков с П-образными пазами в металлургический агрегат, например доменнуюпечь,...

Номер патента: 1245606

Опубликовано: 23.07.1986

Авторы: Губин, Зельцер, Кочерга, Кравец, Кучук, Латков, Мартыненко, Мищенко, Никитенко, Полено, Ротный, Рудовский, Терехов, Ткалич, Филимонов, Шабля, Шаповалов

МПК: C22B 1/20

Метки: агломерационной, конвейерного, машинах, разрежением, спекания, типа, шихты

...ГОНЫ ПЕ Ц ттнкачествд дгломерлтл,ВЕЛИЧЦЦЛ ГСС)зст)СГГГЕЕН П);трстс С Е.ЦВОВс 1 ни 51 В кцтерцс 1,11 ,- г 2та15 тавшейсл члс, з 1 о .тптгс.)ГГГ О;. -СЛОВЛЕця ГтсЗОбсГСдтт)гсс Г, с:, С. ГГ;Гг;.";,бортС)ЕНПХ ГО,гС ОС.С)тс; ЗГУХЛ. )Ч;Гт: Г СПДРДМТРЫ ЭЛВЦСЯ" С Г: Гтц ГГГ:,;ВЬППЕЦЦОй Гс ЗС.,Р 1"тгстсмс С Тт;70 бОртОВ цдЛЛС":, КС)ТО )Лс тсхс тт;)М- ЦЯТЕУСЯ В УКЛЗДЦЦО.",Г МЕСТ;Г )СЦтИМОС -тИ От УСЛОВИЙ СЕГРс т-ЛЦЦ: Гч: -СктЕЛЕ.НО ПОСтОЯГГГЫХ,)ЭЕЯ ДЛ:;);С Г ЛГЛг- машины, При зцс)сте 11111 (с Гс 11)г к ;, л 25 менее ОУ 1 э це лдс т;тглтс зли(:тогоПОВЬППЕ НИя КаЧЕСтВа д ГЛОМрд Тд . ПО Гттт -ПЕНИЕ Козффттцицтя тго ,;тат.,:"15 бс)ГРСЭО, 22 пРквс;Дит к стхстзт 1 с ГГГГС Ус гс) т)Гйзажигания пихты, г; лцьым абра то;Гуиз-зд преимуцестГецц )й с...

Номер патента: 1242930

Опубликовано: 07.07.1986

Авторы: Авгуль, Криницкий, Мищенко, Татур, Терешко

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...номеруиз таблицы векторов настроек Б,компоненты которых являются сигналаминастройки модуля, Связь между компо лентами .вектора Б = (ББ Б )и векторов Б;., д = 1,4 устанавливается соотношениями (2).П р и м е р. Найти настройки модуля на функцию четырех переменных ).(хх ) двоичный номер которой равен Б = 1011011000110101. Находят сначала номера функций Ф (х х ).с Ьф - 1,4 по описанной выше методике. Г (х, х ) = х(х , х )l 55номера функций Ч и х И=10110110г ч,ФИ р0010101(2)2,11,14,1,26, 1 1. откуда сигналы соответствии сЦ =О, 1.11 = 1, 1 Из таблицы находим вектора настроформула изобретения Универсальный логический модуль, содержащий элементы И, первые входы первого, второго и третьего элементов И являются первым, нторым и третьим...

Номер патента: 1242553

Опубликовано: 07.07.1986

Авторы: Карюк, Мищенко, Рогожин, Романцов, Чехомов, Яновский

МПК: E01D 19/02

Метки: моста, устой

...плитных элементов 6, расположенных в теле головной части насыпи под основными плитными элементами 1 и шарнирно сочлененных с ними посредством выступов7, выполненных на. верхних концевыхучастках дополнительных элементов6, и упирания в них нижних конценые плитные элементы расположены под углом к вертикальнойпродольной плоскости симметрии моста с расстоянием между ними понизу, превьппающим расстояние междудополнительнымй плитными элементами поверху. вых участков основных элементов 1. Дополнительные элементы 6 расположены под углом к вертикальной продольной плоскости симметрии моста с расстоянием между ними понизу, превышающим расстояние между ними поверху. Основные и дополнительные плитные элементы 1 и 6 целесообразно разместить под...

Номер патента: 1242061

Опубликовано: 07.07.1986

Авторы: Белоус, Мищенко, Сеидов

МПК: A01G 25/02

Метки: поливное

...горизонтальной трубой 7, снабженной водовыпускными отверстиями 8. Нижняя ка мера 9 снабжена уплотняющей манжетой 10. Камера 5 сообщена трубкой 11 с трубопроводом 1, В нижней части камеры 9 выполнены направляющие пазы 12, а патрубок 2 снабжен фик- З 0 саторами 13 в концах направляющих пазов 14.Устройство работает следующим об- разоМ.35В нерабочем положении подводящий трубопровод 1 и корпус 3 находятся в нижнем положении, при этом горизонтальная труба 7 располагается параллельно трубопроводу 1, Шарики фиксаторов 13 находятся в верхней части направляющих пазов 12. В нерабочем положении устройства водо- пропускной вырез 6 на корпусе 3 не совпадает с трубкой 11 в стенке патрубка, поэтому водовыпускная часть устройства не сообщается с...

Номер патента: 1240613

Опубликовано: 30.06.1986

Авторы: Калашник, Козик, Мищенко, Нестеренко, Соколов

МПК: B29C 43/02

Метки: измельченной, прессмассы

...тт:и- те 8,1 ля обеспечения работы устройстнлн автоматическом режиме система у;трянления дополните тьцо снабжена командным устройством, нылотнецпым н виде электроконтактон (нр токязлтп , расположенных на ограничителях О, 41, Элрктрокоттлкты соединены с заслонками 18, 19 и 23 всасынаюшей, 1 О цлгцетяте.пьной к отнодяптей магистралей, двигателем 7 механизма перемещения накрпителя б, верхей плит)й 3 пресса, с реле времени К и компрессором 20 принода устройства 5 (фиг.4). 1 акопитель б, сетка 27 и гребенка 28 для воздейстния на командное устройство н момент кяслцтя их с ограничителем 40, а также ЛКГ- питель б - с ограничителем 41 имеют 20 регулируемыс утторы (те покзлть), ) т 5 н с а сы н ли я н О з духа н к с) мт р р с с О р служит...

Номер патента: 1238753

Опубликовано: 23.06.1986

Авторы: Вахатов, Месонжник, Мищенко, Нестерцов

МПК: A61B 6/00, G01R 23/00

Метки: измеритель, импульсов, последовательности, случайной, цифровой, частоты

...1 (фиг. 2) на установочный вход счетчика 5 и вход записи ОЗУ 7 в интервалы времени ( - 1, происходит накопление информации в счетчике 5, а в интервалы времени (з 1, - перезапись ее в ОЗУ 7 и сброс счетчика 5 задним фронтом импульсов перезаписи (, 1, которые 40 45 50 55 поступают с первого выхода генератора 3тактовых импульсов на установочный входсчетчика 5.Запись информации, накопленной суммирующим счетчиком 5 в момент времени (производится в первую ячейку ОЗУ 7. Адреса последуюших ячеек, в которые осуществляется запись информации, накапливаемой в интервалы времени 1, - 1, указываются адресным регистром 6, который увеличивает свое содержимое на единицу послекаждой операции записи.К моменту времени Т = 1 п + 1 з (и - 1)очередная порция...

Номер патента: 1237908

Опубликовано: 15.06.1986

Автор: Мищенко

МПК: G01B 21/00

Метки: перемещений

...осуществляющий перемещениезеркала 8.При перемещении зеркала 8 на20выходе фотоприемников 10, 11 формируется изменяющийся по амплитудесигнал, состоящий из постоянной переменной составляющих,Сдвиг фаз переменных составляющих 25электрических сигналов измерительного и опорного каналов одна относительно другой несет информацию о смещении интерференционных картин в измерительном и опорном каналах интерферометра 2 одна относительно другой,т,е. о величине перемещения объекта.Электрические сигналы, снимаемыес фотоприемников 1 О, 11, дифференцируются дифференцирующими цепочками3513, 16, входящих в рормирователи12, 15.Сигналы, снимаемые с дифференцирующих цепочек 13, 16, формируютсяв прямоугольные сигналы нуль-орга 40нами 14, 17.Прямоугольный...

Номер патента: 1236593

Опубликовано: 07.06.1986

Авторы: Волков, Мищенко

МПК: H02P 3/22

Метки: регулируемого, торможением, частотно, электропривода

...скольжения двигателя в генераторнам режиме работы определяется величина тока, протекающего в обратном направлении: от днигателя через диоды обратного моста автономного инвертара 16, через диод-резистор - конденсатор силового фильтра 15Кинетическая энергия н виде электрических потерь рассеивается в самом двигателе 2, силовых элементах инвертара 6 и фильтра 15, в результате чего двигатель подтормажинается. Однако при больших скольжениях двигателя ( большие темпы снижения частоты) и н случае малого активного сопротивления потерь преобразователя частотыи малой емкости конденсатора силовогофильтра (что соответствует экономичноспроектированным преобразователя)наблюдаются перенапряжения на выходепреобразователя частоты, приводящие...

Номер патента: 1234825

Опубликовано: 30.05.1986

Авторы: Изотов, Макареня, Мищенко, Смирнов

МПК: G06F 7/00

Метки: логический, модуль, универсальный

...17, третьего 18 и четвертого19 элементов РАВНОЗНАЧНОСТЬ снимаются соответственно следующие логические зависимости; 25МС выходов пятого 20, шестого 21и седьмого 22 элементов И снимаютсяследующие логические. зависимости:На выходе 24 универсального логического модуля реализулотся след 1 о - шие логические зависимостиЛх х,=х,х (р, х":, Ьщ,х, Г. (х,у) Г 4 (х, х, ) Г, (х, х 4)Г, (х 4 х,) Г, (х,х) Г, (х х ) Г 4 (х Х 4 ) Г (Хз Х 4) Гг (ХХ 4 ) Гл (Х Х 4) Г (х, х )гГ(х х)Г, (х х )Г (х х )Г (х, х )УГ (х, х )Г, (х х ) Г(хл Х 4)Г (х У 4)Г 4(х Х 4) х 7 1 Г (х;1 Х 4,) Г (х. Х 4) Г (Х х 4) Г, (х х,) ч х, х СГ, (х, х,) Г., (х х,) л/7)Изрестно что любая функция четырех переменных может быть представлена в виделлсхл Х 4, -=ХхгЛлХз4г Ег+ц (х, х...

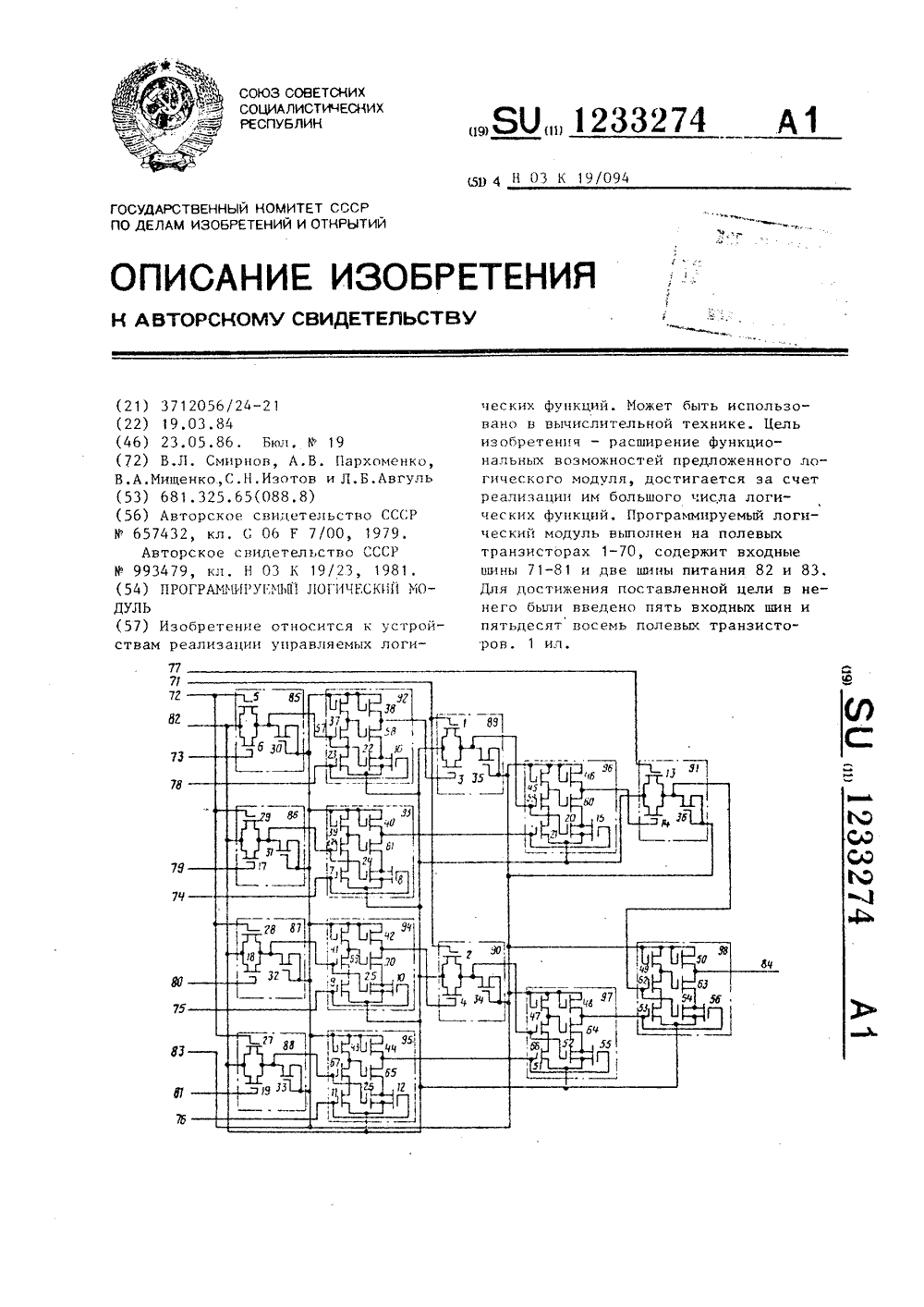

Номер патента: 1233274

Опубликовано: 23.05.1986

Авторы: Авгуль, Изотов, Мищенко, Пархоменко, Смирнов

МПК: H03K 19/094

Метки: логический, модуль, программируемый

...13, 14и 36 образуют седьмой элемент И 91,транзисторы 16, 22, 23, 37, 38., 57и 58 образуют первый элемент РАВНОЗНАЧНОСТЬ 92, транзисторы 7, 8, 24,39, 40, 61 и 68 образуют второй элемент РАВНОЗНАЧНОСТЬ 93, транзисторы9, 10, 25, 4 1, 42, 48 и 69 образуюттретий элемент РАВНОЗНАЧНОСТЬ 94,транзисторы 11, 12 26, 43, 44, 65и 67 образуют четвертый элемент РАВНОЗНАЧНОСТЬ 95, транзисторы 15, 20,21, 45, 46, 59 и 60 образуют пятыйэлемент РАВНОЗНАЧНОСТЬ 96, транзисторы 47, 48, 51, 52, 55, 64 и 66 образуют шестой элемент РАВНОЗНАЧНОСТЬ97, транзисторы 49, 50, 53, 54, 56,62 и 69 образуют седьмой элементРАВНОЗНАЧНОСТЬ 98.Программируемый логический модуль функционирует следующим образом,На управляющие входы модуля 13,78, 79, 74, 80, 75, 81 и 76...

Номер патента: 1230532

Опубликовано: 15.05.1986

Авторы: Беляев, Жирнов, Мищенко, Усков, Федоров

МПК: A01C 1/02, A01F 12/00

Метки: зерна, наличия, травмированного

...включает формирователь 1 потока зерна, механизм 2 отбора, элемент 3 сравнения, электрогидравлический усилитель 4, реле 5 времени, датчик 6 уровня зерна в бункере, вариатор 7 скорости вращения, а также датчик 8 теплового потока и электронный усилитель 9, причем механизм 2 отбора имеет три входаПервый вход связан с выходом формирователя 1 потока зерна, второй - с выходом датчика 6 уровня зерна в бункере, третий - с выходом реле 5 времени, а выход соединен с входом датчика 8 теплового потока, выходы которого связаны с входами элемента 3 сравнения и бункера (не показан), при этом выход элемента 3 сравнения связан с входом электронного усилителя 9, выход которого соединен с входом электрогидравлического усилителя 4,...

Номер патента: 1229756

Опубликовано: 07.05.1986

Авторы: Авгуль, Костеневич, Макареня, Мищенко

МПК: G06F 7/50

Метки: одноразрядный, сумматор-вычитатель, четверичный

...х разряды З 0 четверичной цифры первого операнда, на входы 3 и 4 - прямой код старшего хз и младшего х разрядов четверичной цифры второго операнда, на вход 5 - сигнал х переноса-заема из пре 35 дыщущего четверичного разряда, на вход 6 - сигнал управления и е 0,1 .Для выполнения операции сложения четверичньгх чисел сигнал управления должен быть равен логической единице, операция вычитания реализуется при О =О.На выходе 15 реализуется булева функцияЕ. = (Х,ЕО,й(,ОО,Х,К(Х,УЦй(Х соответствующая формированию переноса (при О =1) или заема (при 0 =0) в следующий четверичный разряд. Формула изобретения Одноразрядный четверичный сумматор-вычитатель, содержащий четыре элемента РАВНОЗНАЧНОСТЬ, первый вход первого элемента РАВНОЗНАЧНОСТЬ...

Номер патента: 1228796

Опубликовано: 07.05.1986

Авторы: Корсунский, Мищенко, Мордухович

МПК: A01B 49/06

Метки: агрегат, комбинированный, посева, почвы

...сбоку; на фиг. 2 - то же, видсверху; на фиг. 3 - почвообрабатывающийрабочий орган - фреза, вид сбоку; нафиг. 4 -- то же, вид сверху.Комбинированный агрегат для обработкипочвы и посева содержит раму 1, опирающуюся на опорно-приводные 2 и опорные прикатывающиеся 3 колеса, бункер 4для семян и удобрений с высевающими15аппаратами 5 и секции 6 рабочих органов,Секции 6 рабочих органов выполнены ввиде последовательно установленных другза другом вертикальных фрез 7 с левым 20и правым направлением вращения (фиг. 2) итрубчатых сошников 8 с паральниками 9,которые в совокупности размещены в несколько рядов в шахматном порядке. Впереди и сзади рабочих органов установлены соответственно опорно-вдавливающиекатки 10 и 11. На фрезе 7 соосно ее...
