Вассерман

Способ виброимпульсной обработки расплавленных металлов

Номер патента: 965058

Опубликовано: 10.01.2000

Авторы: Тканов, Кисурин, Клепиков, Вассерман, Решетько, Целовальников, Романов

МПК: B22D 27/02, C22B 9/20

Метки: расплавленных, виброимпульсной, металлов

Способ виброимпульсной обработки расплавленных металлов, включающий ввод в расплав электрогидравлических ударов, создаваемых импульсными разрядами в электрогидравлическом устройстве источником импульсного тока, отличающийся тем, что, с целью повышения эффективности воздействия на процессы рафинирования и кристаллизации и улучшения качества металла, разрядный ток от источника импульсов тока пропускают через последовательно включенную с электрогидравлическим устройством ванну жидкого металла.

Устройство для управления приводом механизма горизонтального перемещения подъемно-транспортного средства

Загрузка...

Номер патента: 1805093

Опубликовано: 30.03.1993

Авторы: Бурыкин, Голев, Вассерман, Певзнер, Чумичев, Толпин, Лампер

МПК: B66C 13/22

Метки: перемещения, подъемно-транспортного, средства, горизонтального, механизма, приводом

...19 и выпрямитель 18 тиристорный коммутатор 9 открывается,прикладывается к делителю, состоящему из Привод работает на реостатной характерирезисторов 20, 21, 22 и 23. Пороговый элв- .стикеП,мент,. состоящий иэ стабилитронов 26 и.27, При переводе командоконтроллера 8 вподключенный к резисторам 22 и 23, открыт 10 четвертое положение через замкнувшийсяи по излучающему диоду 25 оптотиристора контакт 36 подключается катушка 33 контак 24 течет ток, ограничиваемый резистором тора ускорения П 1-й ступени, контакты 3068. Этот ток обеспечивает открытие силово- которого выводят часть сопротивления в рогопереходаоптотиристора 24, обеспечивая торе электродвигателя 1 и электроприводподачу сигнала управления через фототири-. 15 работает на...

Устройство для определения содержания водорода в жидком чугуне

Загрузка...

Номер патента: 1800343

Опубликовано: 07.03.1993

Авторы: Тухин, Вассерман, Изъюров, Буланова, Кулаков

МПК: G01N 25/14

Метки: содержания, водорода, жидком, чугуне

...для диаметра отверстия 2 - от 1,5(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ ВОДОРОДА В ЖИДКОМ ЧУГУНЕ(57) Использование: физико-химический анализ веществ, Сущность изобретения; устройство представляет собой две коаксиально установленные трубки с отверстиями в нижней части, причем трубки жестко закреплены в верхней части таким образом, что зазор между дном внутренней и наружной трубок составляет от 1 до 2 мм, 1 и;,тво работает следующим пбраПогружают устройство в жидкий металл на глубину Н равную 100 мм. Прги этом расплав через отверстие 2 заполняет межтрубное пространство, Подают газ-носитель во внутреннюю трубку 3 по трубопроводу 6. Выходя через отверстия 4, поток газа-носителя барботирует пробу расплава в межтрубном пространстве,...

Способ мойки емкостей

Загрузка...

Номер патента: 1796299

Опубликовано: 23.02.1993

Авторы: Ососков, Черных, Вассерман

МПК: B08B 9/08

Метки: мойки, емкостей

...газа может использоваться компрессор либо генератор инертных газов, либо баллон со сжатым азам, Для откачки отработанной1796299 жидкости используется сливной клапан 5, для отвода газа - клапан 6.Приступая к мойке, из емкости откачивают остатки эксплуатационного продукта и заполняют емкость раствором эффективного ПАВ; после чего начинают подачу газа в нижнюю часть емкости через пневматические аэраторы. Это не только организует возвратно-поступательное движение раствора, но и приводит к непосредственному контакту мелких пузырьков воздуха с загрязнениями, находящимися на стенках и на днище. При уменьшении силы поверхностного натяжения, удерживающей загрязнение на стенке и днище (что достигается присутствием эффективного ПАВ), пузырек...

Крановое автоматическое захватное устройство для перегрузки металлических труб

Загрузка...

Номер патента: 1787923

Опубликовано: 15.01.1993

Авторы: Овчинников, Тарасюк, Вассерман

МПК: B66C 1/48

Метки: труб, перегрузки, автоматическое, захватное, крановое, металлических

...чертеке представлено захватное устройство,Устройство имеет металлический корпус 1, внутри которого находится механизмзахвата трубы за торцы, состоящий из прукины 2, блочной системы 3, тележки 4 дляперемещения зацепов, Для обеспечения захвата двух труб одновременно зацепы выполнены в виде двух крюков 5,расположенных на горизонтальных телескопических консолях 6, которые способнывыдвигаться по обе стороны от вертикальной несущей 7, К корпусу 1 прикрепляюткоробчатые секции 8 с отверстиями для установки в секциях при помощи стальныхшпилек лап-держателей 9, охватывающихтрубы сверху, Корпус 1 соединен с травер 25 пус 1 останавливается, а траверса 10, под 30 35 40 5 10 15 20 45 50 55 сой 10, которая может двигаться по направляющим 11 через...

Ковшовый элеватор

Загрузка...

Номер патента: 1776613

Опубликовано: 23.11.1992

Авторы: Вассерман, Солодкий, Ситников, Смирнов, Строков, Раковщик

МПК: B65G 17/36

Метки: ковшовый, элеватор

...с дополнительным загрузочным лотком 17 и с отсеками 18, 19 для каждого ряда ковшей, изолированными посредством перегородки 20, расположенной между боковыми стенками башмака.Головка выполнена с дополнительным выгрузочным лотком 21 для разгрузки дополнительного ряда ковшей,Ковшовый элеватор работает следующим образом, В загрузочные лотки одновременно подается груз, например ленточными питателями, предусмотренными в составе транспортно-технологическихлиний,Ленточные питатели расположены соответственно загрузочным лоткам элеватора под углом 90 относительно друг друга. Через загрузочные лотки 6, 17 груз направляется в соответствующие отсеки 18, 19, В55 отсеке 18 груз зачерпывается ковшами 10, а в отсеке 19 загрузка производится...

Устройство для определения содержания газообразующих элементов в жидких металлах

Загрузка...

Номер патента: 1396755

Опубликовано: 30.05.1992

Авторы: Кунин, Комаров, Вассерман, Буланова, Фролов

МПК: G01N 25/14

Метки: жидких, содержания, металлах, газообразующих, элементов

...имеющихся в наборе 12, обеспечивающее нужный объем пробы 3. Возможностьввода в газопровод 10 пневматическогосопротивления нужной величины позволяет выбрать и точно рассчитать объемпробы 3, что ведет к повышению точности анализа. Изобретение относится к фиэикохимическому анализу.веществ и может найти примеиение в металлургииЦелью изобретения является повышение точяости определения содержания газообраэующих элементов в жидк металлах.На чертеже представлена схема предлагаемого устройства.Устройство для определения содер жания гаэообраэующих элементов в жи . ких металлах содержит погру;каемую в расплав реакционную камеру 1 с патрубком 2 для ввода и вывода пробы 3 жидкого металла и гаэораспределителем 4, гаэоаиапизатор 5, источник...

Способ локального анализа газообразующих примесей в твердых веществах

Загрузка...

Номер патента: 687930

Опубликовано: 30.05.1992

Авторы: Кунин, Вассерман, Зуев, Михайлова, Кулаков

МПК: B01D 59/44, G01N 27/62

Метки: газообразующих, твердых, веществах, локального, примесей, анализа

...образец и рядом с нимэталон из того же или близкого посвоим физико-механическим свойствамматериала, с заранее введенным в негоизотопом определяемого элемента, отличным от природного (например, сдействием, в случае локального определения водорода). ОЬщее содержание определяемого элемента и его изотопный Осостав в эталоне известны или могутбыть определены перед началом эксперимента тривиальными методами. ЗатеиОЬлучают одновременно микроучасткиОбоих образцов Одинаковыми потоками г 5энергии (например, световой, вводимой через оптическое окно от ОКГ(0,1-1 Дж, в течение 200 мкс). Изме ряют изотопный состав определяемогоэлемента в газовой фазе камеры К,ОЬразовавшийся в результате выделенияи перемешивания газов из...

Устройство для определения газов в жидких металлах

Загрузка...

Номер патента: 917065

Опубликовано: 23.05.1992

Авторы: Фролов, Вассерман, Комаров, Кунин

МПК: G01N 7/14

Метки: газов, металлах, жидких

...М, соединенный с верхней частью реакционной емкости и перевернутый стакан 5,. установленный параллельно реакционной емкости с возможностью возвратно- поступательного перемещения в вертикальном направлении и соединенным своей верхней частью с газоанализатором ч. 17 О 6 4Устройство работает следующим образомПогружают в расплав реакционнуюемкость 1 вместе со стаканом 5 подизбыточным давлением газа"носителя,подаваемого по патрубку 3. Во времяпогружения газ-носитель выходит врасплав через отверстие 6 патрубка 2и через открытый торец стакана 5,препятствуя- заполнению емкости 1 жидким металлом. Установив устройствона нужной глубине в жидком металле,прекращают подачу газа-носителя,Прйэтом под действием гидростатическогодавления столба...

Устройство для измерения уровня жидкости в скважине

Загрузка...

Номер патента: 1719911

Опубликовано: 15.03.1992

Авторы: Колмогорцев, Вассерман, Алимов

МПК: G01F 23/22

Метки: жидкости, уровня, скважине

...мерной электропроводящей ленты 5 определяют уровень жидкости 3 в скважине. 1 ил. Работа устройства для измеренияуровня жидкости в скважине происходитследующим образом,Вращением катушки 8 обеспечивают перемещение электропроводящего стержня 1 под действием его собственного веса внутри злектропроводящей трубы 2 вниз в сторону жидкости 3. При достижении слоем 6 кадмия или пассивированного цинка поверхности жидкости 3 образуется электролитическая цепь, в которой слой 6 кадмия или пассивированного цинка является катодом, электропроводящая труба 2 из углеродистой стали - анодом, а жидкость- электролитом, Благодаря этому при соприкосновении слоя 6 кадмия или пассивированного цинка с поверхностью жидкости 3 через микроамперметр 4 протекает...

Электрод для определения рн растворов

Загрузка...

Номер патента: 1689838

Опубликовано: 07.11.1991

Авторы: Вассерман, Антонов, Цикановская, Таланина, Смирнова

МПК: G01N 27/30

Метки: электрод, растворов

...образом, В раствор около отверстия тефлоновой кюветы выдувают пузырек воздуха из пипетки, содержащий мембранообразующий раствор, содержащий смесь состава: н-декан, хлороформ, метинол в объемном соотношении 7:2:1 с концентрацией тионфосфатидной кислоты 200 мг/л.Электрод работает следующим образом.Тефлоновую 9 и стеклянную 4 кюветызаполняют водным раствором 3 электролита и перемешивают его с помощью магнитных мешалок 8 для обеспечения его однородности, На отверстии тефлоновой кюветы (площадь отверстия 0,3-1 мм ) с по 2мощью пипетки формируют бислойную липидную мембрану 1 из тионфосфатиднойкислоты концентрация мембранообразующего раствора 10 - 20 мг/мл), стеклянная кювета 4 одновременно является термостатирующей за счет циркуляции...

Стенд для испытания образцов на усталость

Загрузка...

Номер патента: 1684620

Опубликовано: 15.10.1991

Авторы: Шевелев, Келлер, Вассерман, Зинштейн, Гладковский

МПК: G01N 3/32

Метки: испытания, усталость, образцов, стенд

...с ними дифференциального винта 20. Дифференциальный винт 20 жестко связан с рамой 17 средней частью 21, которая расположена в плоскости симметрии рамы 17, Механизмы 4 и 5 нагружения выполнены в виде симметрично расположенных относительно оси 001 вала 3 одинаковых кривошипнокоромысловых механизмов (фиг.З), ведущие звенья 22 и 23 которых выполнены регулируемыми по длине, а ведомые звенья 24 и 25 связаны с активными захватами 6,7 и 8,9 соответственно, Каждое иэ ведомых звеньев 24 и 25 связано с гайками 18 и 19 посредством шлицевого соединения 26.Регулировка длины 1 каждого из звеньев 22 и 23 (фиг,З) осуществляется при помощи винтов с гайками 27 и 28, и при одинаковой длине звеньев 22 и 23 обеспечиваются одинаковые условия...

Высокотемпературный тензометр

Загрузка...

Номер патента: 1668851

Опубликовано: 07.08.1991

Авторы: Гладковский, Ковалев, Макаров, Рагозин, Вассерман

МПК: G01B 7/00, G01B 7/16

Метки: тензометр, высокотемпературный

...преобразователя включены в смежные плечи общей мостовой измерительной схемы (фиг,2), Тензометр может быть выполнен в виде одной детали, целиком вырезанной из жаропрочной плиты (фиг,1),Тензометр работает следующим образом, например, при выполнении измерений поперечной деформации стержня, испытываемого на растяжение-сжатие в переменных температурных условиях.Стержень устанавливают между штангами 2 перпендикулярно плоскости тензометра и регистрируют нулевой выходной сигнал измерительного тенэомоста (фиг.2).Нагрев стержня до заданной температуры приводит к увеличению его поперечного размера, вызывающему параллельное перемещение штанг 2 и соответствующую деформацию преобразователей 1, преобразующуюся в изменение сопротивлений...

Опалубка для бетонирования крепи шахтного ствола

Загрузка...

Номер патента: 1668676

Опубликовано: 07.08.1991

Авторы: Джерин, Беседкин, Минаков, Вассерман, Бурда, Сапронов

МПК: E21D 5/12

Метки: шахтного, опалубка, ствола, крепи, бетонирования

...пластинами 9 с ребрами 10. В ребрах10 неподвижно установлены несколькопальцев 11, заходящих в отверстия, выполненные во фланцах 12 блоков 1, 2 и 3, Наличие зазора в соединении пальцев 11 сфланцами 12 обеспечивает свободное горизонтальное перемещение блоков 1 - 3 попальцам 11, Зазоры между секциями 4 и 5перекрыты Т-образной вставкой 13, в которой неподвижно закреплены несколькоосей 14, концы которых свободно входят вотверстия во фланцах 15 секций, и снабжены на концах регулируемыми ограничителями 16, определяющими величину 35возможного взаимного горизонтального перемещения секций 4 и 5, На блоках 1-3 вместе их стыков установлены плиты 17, вкоторых выполнены наклонные пазы 18. Впазы 18 входят ролики 19, укрепленные на 40каркасе 7.Я-А...

Устройство для оценки параметров смещения пород оползневого массива

Загрузка...

Номер патента: 1641997

Опубликовано: 15.04.1991

Авторы: Афанасьев, Вассерман

МПК: E21C 39/00

Метки: оценки, параметров, пород, оползневого, смещения, массива

...оползневого массива работает следующим образом. В оползневом массиве бурят скважину, в устье которой закрепляют репер 1, а в забое - репер 2, Между реперами 1 и 2 натягивают гибкую тягу 3, размещенную внутри эластичной защитной оболочки 4. Один конец гибкой тяги 3 закрепляют в репере 2, а другой пропускают через измеритель 6 перемещения гибкой тяги, который устанавливают на репере 1. Концы гибкой оболочки 4 закрепляют в реперах 1 и 2, Линии А, Б волноводного контура 5 располагают параллельно гибкой тяге 3 вне защитной оболочки 4. Линии А и Б последовательно соединяют между собой у репера 2, Начало волноводного контура 5 (линии А) подсоединяют к измерителю 7, Конец волноводного контура (линии Б) электрически замкнут на поверхности у...

Устройство для центровки опалубки

Загрузка...

Номер патента: 1629550

Опубликовано: 23.02.1991

Авторы: Сапронов, Джерин, Вассерман

МПК: E21D 5/12

Метки: центровки, опалубки

...винт14 с гайкой-барашком 15. На поддонеопалубки 16 закреплена планка 17 соткрытым сверху пазом для винта 14.Штоки 18 домкратов шарнирно соединены с опорными башмаками 19. На торцекаждого корпуса 8 выполнен упор 20,а на штоке 18 на внешнем конце - лыска, что препятствует повороту штока18 вокруг своей оси. Хвостовая частьштока 18 выполнена в виде зубчатойрейки, взаимодействующей с зубчатымколесом 21. Упоры 20.установлены свозможностью взаимодействия с поверхностяии лысок штоков 18.Устройство снабжено фиксаторами ввиде муфт 22, выполненных .с возможностью размещения в них шарниров 7балокСерьги 12 обеспечивают контактирование с опалубкой 16 через пленку 17. Муфта 22 свободно перемещается по. корпусу 8, Отвес 23, размещенный в центре...

Базовая балка

Загрузка...

Номер патента: 1610195

Опубликовано: 30.11.1990

Авторы: Сошенко, Косарев, Жебокритский, Диденко, Андреев, Непомнящий, Вассерман, Овчаренко

МПК: E21D 23/04

Метки: балка, базовая

...забое.Зазоры 1 обеспечивают два гидро 50 патрона 5, закрепленные, например, фланцами 6 на концевой. секции 2 уча.стка 1, и находящиеся в нормально раздвинутом положении, благодаря подаче рабочего давления гидросистемы55 по каналам 7 в поршневые полости 8. Штоковые полости 9 могут постоянно соединяться со сливом гидросистемы или с атмосферой. Штоки 10 проходят,через, например, отверстия 11, имеют шаровые опорные поверхности 12и взаимодействуют с плоскими опорными поверхностями 13 секции соседнего участка базовой балки, Полнаявеличина раздвижности гидропатронов5 соответствует зазору 1.Два других гидропатрона.14 имеютболтообразные штоки 15 и грундбуксы16 с шаровыми опорными поверхностя"ми 17, а также гайки 18 штоков с шаровыми...

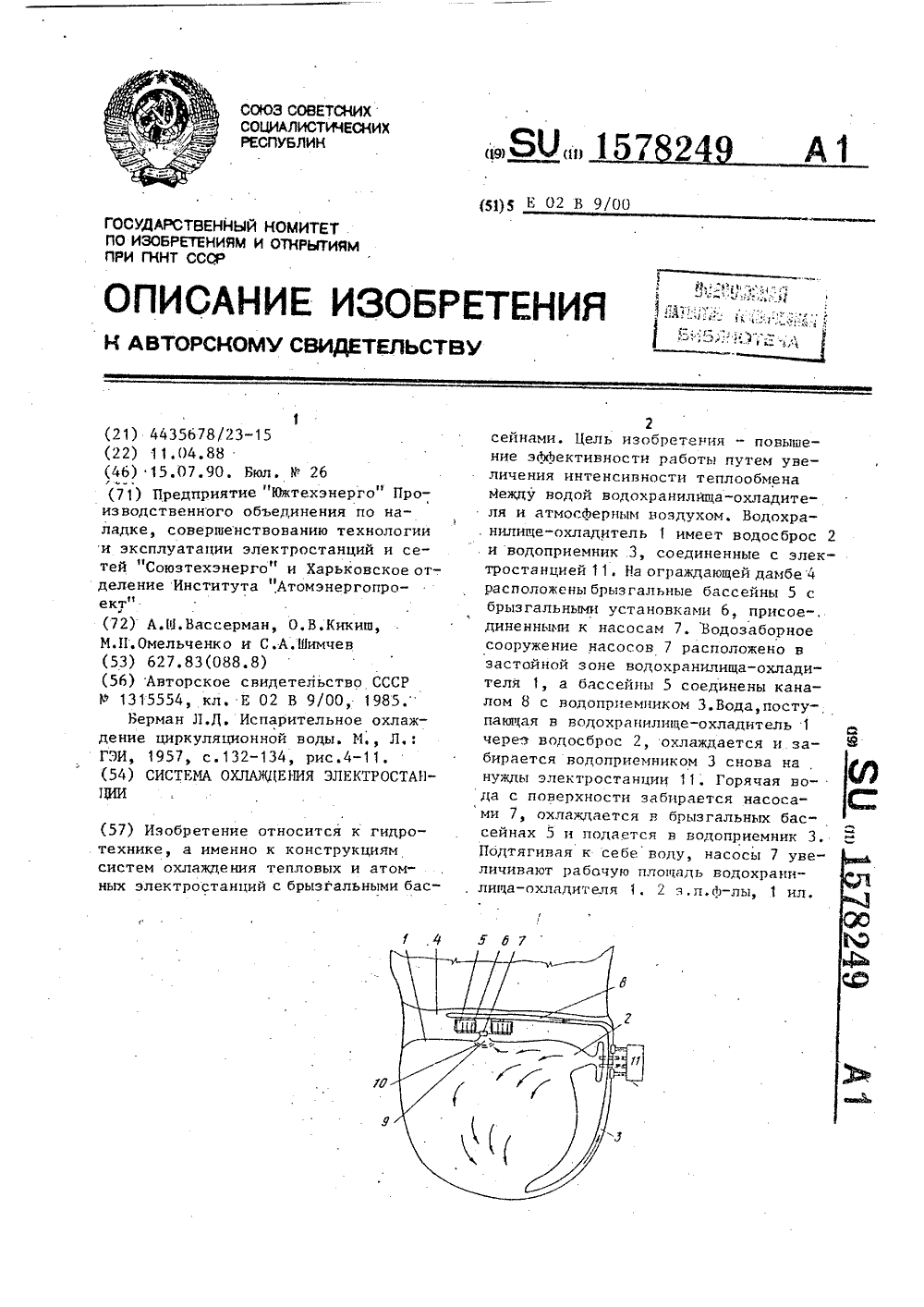

Система охлаждения электростанции

Загрузка...

Номер патента: 1578249

Опубликовано: 15.07.1990

Авторы: Омельченко, Кикиш, Шимчев, Вассерман

МПК: E02B 9/00

Метки: электростанции, охлаждения

...теплообмена между водой водохранилища-охладителя и атмосферным вздухм.Ца чертеже изображена систома охлаждения электростанции, вид сверху.Система содержит водохранилище 9 охладитель 1, водосброс 2, водоприемник 3, ограждающую дамбу 4, на которой расположены секционированные дополнительные охладители, например брызгальные бассейны 5, установленные над ними брызгальные установки 6, насосы 7 подачи охлаждаемой воды к брызгальным установкам 6 и отводящий канал 8 для отвода воды, ох; лажденной в.них. Водозаборное сооружение 9 ограждено затопленной стенкой 10. Позицией 11 обозначена электростанция,Циркуляционная вода, нагретая в теплообменном оборудовании (конденсаторах турбин) электростанции 11; через водосброс 2 подается в...

Способ питания газоразрядной лампы с последовательно включенным индуктивным балластом от сети переменного тока

Загрузка...

Номер патента: 1570039

Опубликовано: 07.06.1990

Авторы: Гончар, Клыков, Резаков, Логунова, Краснопольский, Вассерман

МПК: H05B 41/16

Метки: балластом, переменного, индуктивным, лампы, последовательно, газоразрядной, питания, сети, включенным

...импульсы, После пробоя лампы 3, в период ее разгорания, когда имеют место стадии темнового, тлеющего и несимметричного дуго"вого разряда т.е. могут возникать броски тока, происходит принудительное перезажигание лампы 3. Отпирание фазорегулирующего элемента 1 а следова 95 тельно, и перезажигание лампы 3 в этот период происходят при угле 90- 110 . Через интервал времени, равный (0,1-0,2)и определяемый параметрами элемента 6 с датчиками 7 и 8, 10 когда разряд в лампе 3 переходит в симметричный дуговой необходимость в дальнейшем принудительном перезаж 1- гании отпадает, Сигнал с элемента 6 запирает транзистор 1 О что приводит к обесточиванию реле 11 и соединению- управляющего электрода и анода фазо" регулирующего элемента 1, а следовательно...

Способ поверхностного термического упрочнения стальных изделий

Загрузка...

Номер патента: 1548218

Опубликовано: 07.03.1990

Авторы: Вассерман, Салимов, Вейс, Голковский, Вайсман, Лазарев, Мешков

МПК: C21D 1/09

Метки: поверхностного, термического, стальных, упрочнения

...прокатных валков 45из стали ведут электронным пучкомс энергией 1,5 ИэВ, током 8 мА идиаметром 2 мм на поверхности валка.При этом обеспечивается плотностьмощности 0,4 МВт/см. Используетсяускрритель электронов с мощностьюпучка до 60 кВт и устройством концентрированного выпуска пучков в атмосферу, Валок. диаметром 55 мм враща.ют с угловой скоростью 800 об/мин55и одновременно перемещают вдоль осисо скоростью 13 мм/с. При таком режи.ме термообработки обеспечиваетсяадиабатичность нагрева поверхностного слоя металла глубиной 0,7 мм (этоглубина пробега электронов при энергии 1,5 МэВ), так как время нагревакаждой точки поверхностного слоя1 мс, а характерное время температуропроводности 20 мс,Для обоснования конкретных значений...

Термопресс-автомат для изготовления трубчатых полимерных фильтров

Загрузка...

Номер патента: 1523387

Опубликовано: 23.11.1989

Авторы: Стукалов, Вассерман, Бочкарев, Валькер

МПК: B29C 67/20, B29C 67/04

Метки: термопресс-автомат, полимерных, фильтров, трубчатых

...13. При этом донышко 19 пресс-формы находится в закрытом положении, опираясь шаровой опорой на нижний копир 7. Крышка-пуансон 20, поддерживаемая копирами 8, открывает загрузочные окна 23 в центральном знаке 22. Верхняя яцейка 31 барабанного питателя с регулировочным ввертышем 16 заполнена исходным материалом.По команде мотор-редуктор 15 поворацивает барабан 4 питателя на 180, высыпая порцию порошкового полимера из ячейки 31 через загрузоцные окна 21 в крышке- пуансоне и загрузочные окна 23 в центральном знаке 22 в пресс-форму. После перемегцения ячейки 32 барабана питателя на место ячейки 31 происходит ее заполнение из бункера 33.Поворотное кольцо 1, поворачиваясь под действием мотор-редуктора 3, передвигает наполненную пресс-форму между...

Устройство для регулирования расхода сыпучего материала

Загрузка...

Номер патента: 1506280

Опубликовано: 07.09.1989

Авторы: Костиков, Гайдабура, Гардт, Альтман, Ищенко, Вассерман

МПК: G01F 13/00

Метки: сыпучего, расхода

...Первый торец 21 сильфона 17 имеет конусную форму, а нижняя часть канала 20 имеет форму, эквидистантнуюформе первого торца 21 сильфона 17,второй 22 торец которого связан сбуферной емкостью.Угол при вершине конуса составляет90-120 диаметр соединительного канала 20 равен 0,5-1 мм, ось измерительной плиты и ось демпфирующего сильфона расположены на равном расстоянии от оси тяги преобразователя, Демпферное устройстро соединено рычагом23 с тягой 12,Устройство работает следующим образом,Дозирующий сыпучий материал, подаваемый шнековым питателем 2, поступает через входное отверстие 3 вбункер 4, где формируется с помощьюотбойной плиты 5 и наклонного лотка6 в устойчивый поток материала, чтообеспечивается выбранными соотношениями проходных сечений...

Опалубка для возведения бетонной крепи

Загрузка...

Номер патента: 1506122

Опубликовано: 07.09.1989

Авторы: Бурда, Вассерман, Джерин, Сапронов

МПК: E21D 5/12

Метки: крепи, возведения, бетонной, опалубка

...вертикаЛьного перемещения последних. В нижней части каждой секции 5 - 7 имеются опорные кронштейны 13 прнчем В каждой сек ции 5 - 7 они выполнены на разных уровнях и образуют на внутренней поверхности опалубки ступенчатую спиральную линию. В секциях 5 - 7 выполнены.направляющие профилированные пазы 14, которые взаимодействуют с пальцами 15 каркаса 1, закрепленными в верхнем 2 и нижнем 3 поясах каркаса 1, а длина каждого вертикального живают на канатах подвески опалубки,После застывания бетона К 1 опускают до егд посадки на ОК 13 секции 5,перемещая ее вниз. Поочередно опускаются все секции. Затем перемещаются вниз все секции одновременно, После завершения,всех перемещений секции оказываются сорванными с бетонной крепи и опалубка...

Устройство для оценки смещения пород оползневого массива

Загрузка...

Номер патента: 1492051

Опубликовано: 07.07.1989

Авторы: Вассерман, Ниязов, Афанасьев

МПК: E21C 39/00

Метки: смещения, оползневого, пород, массива, оценки

...характеристики, по которойоценивают величины и местоположениезон смещения пород. 1 з.п. ф-лы,3 и. иэ медной изолированной проволоки виток к витку. Гибкая тяга может быть выполнена иэ изолированного стального каната или сталемедного провода. Гибкая защитная оболочка 5 может быть выполнена из гибких пластмассовых или реэиновьх трубок по всей длине или иэ отрезков с телескопическим перекрытием. В качестве измерителя 6 перемещения тяги может быть применен, например, любой измеритель угла поворота блока, через который проходит проводникПосле установки устройства скважина тампонируется, например, песком. Устройство работает следующим образом.После установки устройства (фиг. 1) снимается импульсная характеристика контура спираль 3 -...

Ковшовый элеватор

Загрузка...

Номер патента: 1491775

Опубликовано: 07.07.1989

Авторы: Раковщик, Вассерман, Ситников, Солодкий, Смирнов

МПК: B65G 17/36

Метки: ковшовый, элеватор

...которой воспринимает нагрузку от приводного вала 5 с барабанами тягового органа 3.Центры тяжести загруженных ковшей 4 рабочей ветви тягового органа расположены на вертикальной линии, образованной пересечением плоскостей и, г и ш, перпендикулярных к серединам граней трехгранной призмы. работе элеватора нагрузка от весаковшей 4 с грузом и от приводного вала равномерно распределяется на опоре ТП. Защитный полукожух 2 обеспечивает пыленепроницаемость К 1 элева"ора. 3 ил. При работе элеватора нагрузка от веса ковшей 4 с грузом и от привод" ного вала 5 с барабаном равномерно распределяется на опоры трехгранной призмы,Защитный полукожух 2 предотвращает попадание пыли на холостую ветвь тягового органа элеватора. Формула изобретения...

Способ регулирования частоты вращения взаимосвязанного двухдвигательного электропривода постоянного тока

Загрузка...

Номер патента: 1453578

Опубликовано: 23.01.1989

Авторы: Певзнер, Толпин, Вассерман, Голев

МПК: H02P 7/68

Метки: вращения, взаимосвязанного, частоты, постоянного, электропривода, двухдвигательного

...защиты,. Способ осуществляют следующим образом, 35Эадатчик 4 скорости задает направление вращения электропривода(подъем или спуск груза) и соответствующий уровень скорости, При работе электропривода в первой зоне (М == сопнС) токи возбуждения электродвигателя будут номинальными, а напряжение преобразователя 3 изменяетсяот нуля до величины 2 Бц двигателя.Электропривод разгоняется по токовойотсечке и работает на любой характеристике в диапазоне от 1 до 11,Приэтом нагрузка может быть до 2 Мдвигателя, а скорость электроприводасоответствует номинальной частотевращения электродвигателей,При переходе во вторую зону (Р =:сопз 1) ток возбуждения электродви-гателя 1 плавно снижают до нуля регулятором 9 возбуждения, а ток возбуждения...

Способ храматографического анализа концентрации примесей в газах

Загрузка...

Номер патента: 1442907

Опубликовано: 07.12.1988

Авторы: Вассерман, Бобылев

МПК: G01N 30/08

Метки: анализа, концентрации, храматографического, газах, примесей

...контроля чистыхгазов и воздуха.Цель изобретения - повышение чувствительности и точности измеренияпримесей в газах.На чертеже изображена пневмогидравлическая схема устройства, ня О котором осуществляется способ.Устройство содержит линию анализируемого газа, подключенную через измеритель 1 количества газа, запорный клапан 2 и переключающий шес тилинейный двухпозиционный кряк 3, находящийся в положении Т (линии 2-3 и 4-5), к предварительной колонке 4, представляющей собой Ц-абразный капилляр длиной 200 мм, внешним диа метром 2 мм, внутренним диаметром 1 мм, который расположен в сосуде Дьюара 5 или печи. Вход к выход предварительной колонки соединены запорными клапанами 6 и 7 и шестилинейным 2 Ц измерение концентрации дессрбирсванных...

Способ исследования влияния предварительного пластического деформирования на предел выносливости материала

Загрузка...

Номер патента: 1441250

Опубликовано: 30.11.1988

Авторы: Субботин, Калугин, Вассерман, Гладковский, Ковалев

МПК: G01N 3/32

Метки: деформирования, влияния, выносливости, пластического, предел, исследования, предварительного

...чертеже представлен образец для осуществления способа исследования влияния предварительного пластического деформирования йа предел выносливости материала.Образец содержит участок 1 равного сопротивления консольному изгибу и участки 2 и 3, обеспечивающие при изгибе действие в любом сечении напря 20 жений, меньших, чем на участке 1.Способ осуществляется следующим образом.Из заготовки вырезают образец с рабочим участком 1 равного сопротивле ния консольному изгибу и участками 2 и 3, обеспечивающими при изгибе в любом сечении напряжений, меньших, чем на участке 1.Нагружают образец растяжением или кручением до образования по его длине переменных пластических деформаций, испытывают образец на усталость циклическим консольным изгибом...

Устройство для очистки ленты конвейера

Загрузка...

Номер патента: 1431986

Опубликовано: 23.10.1988

Авторы: Смирнов, Шитов, Вассерман, Ситников

МПК: B65G 45/00

Метки: конвейера, ленты

...ролики 14.Несущая балка 3 и дополнительная балка 6 выполнены ступенчатыми и имеютсреднюю часть 15 и концевые участки 16. Причем концевые участки выполнены цилиндрическими.Размеры и конструкции пазов 9 крон"штейнов 4 и 8 позволяют перемещатьсяпо горизонтальному 10 и криволинейно-му 11 участкам концевого участка 16,но препятствуют перемещению поперекрамы вследствие ограничения хода, средней частью 15,Скребком 2 является упругий элемент, например резина, которая с помощью болтовых соединений прикреплена к раме 1. Установка устройства в рабочее положение осуществляется путем одновре, 50 менного введения концевых цилиндри" ческих участков поперечин (балок) в горизонтальные участки 10 пазов 9 кронштейнов 4 и 8, а затем в криволинейные 11....

Резервированный триггер

Загрузка...

Номер патента: 1422366

Опубликовано: 07.09.1988

Авторы: Грек, Вассерман

МПК: H03K 3/037

Метки: триггер, резервированный

...элемента ИЛИ-НЕ 21 в55 этом случае будет единичный сигнал.Параметры формирователя 3 импульсов подобраны таким образом, что длительность импульсов превышает максимальыо возможную длительность де 1 ствия помех. Поэтому после окончаниядействия помех ца выходе элементаИ 19 (а при отсутствии помех немедленно) появляется единичный сигнал,который через элемент ИЛ 11 22 попадает ца вход установки единицы триггера 1,1 в дополнение к единичному сигналу с элемента И 17. При одновременном сбое двух или более триггеров 1.1 восстановление их единичного состояния происходит только за счет единичного импульса с выхода элемента И 19.Поддержание единичного значения навыходе элемента ИЛИ 10 при одновременном сбое трех триггеров происходит импульсом...
