Мищенко

Номер патента: 1121476

Опубликовано: 30.10.1984

Авторы: Ефимов, Ефимова, Звонов, Мищенко

МПК: F02M 27/04

Метки: внутреннего, двигателе, карбюраторном, сгорания, смеси, топливо-воздушной

...постоянного тока, а выход - к дополнительным электродам, установленным во впускном трубопроводе и выполненным изолированными от последнего, причем выходы основного и дополнительного высоковольтных источников постоянного тока имеют противоположную полярность.Кроме того, каждый дополнительный электрод выполнен в виде стержня, коаксиально расположенного в соответствующем отдельном подводящем патрубке.На чертеже изображено схематично предлагаемое устройство для отработки топливо- воздушной смеси в карбюраторном двигателе внутреннего сгорания.Устройство для обработки топливо-воздушной смеси в карбюраторном двигателе внутреннего сгорания содержит низковольтный источник 1 постоянного тока с выключателем 2, систему зажигания с низковольтным...

Номер патента: 1120974

Опубликовано: 30.10.1984

Авторы: Андрианов, Быстрый, Мищенко, Савельев

МПК: A61B 17/00

Метки: костей, удлинения

...остеотомию удлиняемой кости. Отступя 1,5 - 2,0 см от линии остеотомии, во фрональной плоскости электродрелью в кости просверливают сквозной канал, через который пропускают узкую полоску деминерализованного костного трансплантата. Свободный конец его, выведенный из выходного отверстия, оборачи вают вокруг кости и скрепляют со свободным концом у входного отверстия. По окружности образованного таким образом кольца фиксируют несколько полосок деминерализованных костных трансплантатов. Их располагают параллельно продольной оси кости с перекрытием зоны остеотомци на длину, превышающую величину необходимого удлинения. Операционную рану послойно ушивают. 5 10 15 20 25 30 40 45 50 Дистракцию начинают в первые сутки после операции. В процессе...

Номер патента: 1120963

Опубликовано: 30.10.1984

Авторы: Козик, Мищенко, Нестеренко, Сечина, Соколов

МПК: A41H 43/00

Метки: качества, оценки, плечевых, посадки, швейных

...в виде дугообразной пластины 14 с уголками 15, в пазах 16 которых установлены фиксаторы 17. На внешней стороне уголков 15 (фиг. 2) посредством винтов 18 закреплены указатели 19 расположения линии втачивания рукава в пройму с пазами 20 для вертикального перемещения указателей 19. Для снятия показаний при горизонтальном перемещении указателей 19 служат шкалы 21 с измерителями 22, установленные на уголках с помощью вин- тов 23, Для фикскции положения пластины 14 с указателями 19 (верхнее - нерабочее, нижнее - рабочее) на каретке 8 посредством винтов 24 установлен угол 25, на котором закреплена П-образная пластина 26 со штоком 27 и пружиной 28 (фиг.З). На шток 27 упираются соединительные звенья 12 горизонтальным своим плечом: нижнее -...

Номер патента: 1119697

Опубликовано: 23.10.1984

Авторы: Михалишин, Мищенко, Смирнов, Улупов, Шажко, Шуть, Яременко

МПК: A61K 39/395

Метки: гамма-глобулина

...2. К 100 млмолока крупного рогатого скота (рН 7,0 - 7,5) добавляют 10 м 10/о-ного водного раствора полиэтилнимина, создав таким образом его 1 о/,-ную конечную концентрацию. Смесь перемешивают 5 - 10 мин. После образования флоккул в жидкость добавляют 5 мл хлороформа, что составлят 5 его конечной концентрации, и ее энергично гемогенизируют в течение 1 О 5 - 10 мин. После центрифугирования в течение 2(1 мин при 3000 об,/мин в надосадочную жидкость добавляют 10 мл 4/о-ной полиакриловой кислоты, что составляет 0,4 о/о ее конечной концентрации. Затем сыворотку центрифугируют, а для дальнейшей работы используют надосадочную жидкость, При необходимости получения препарата с более высокой удельной серологической активностью гамма-глобулин...

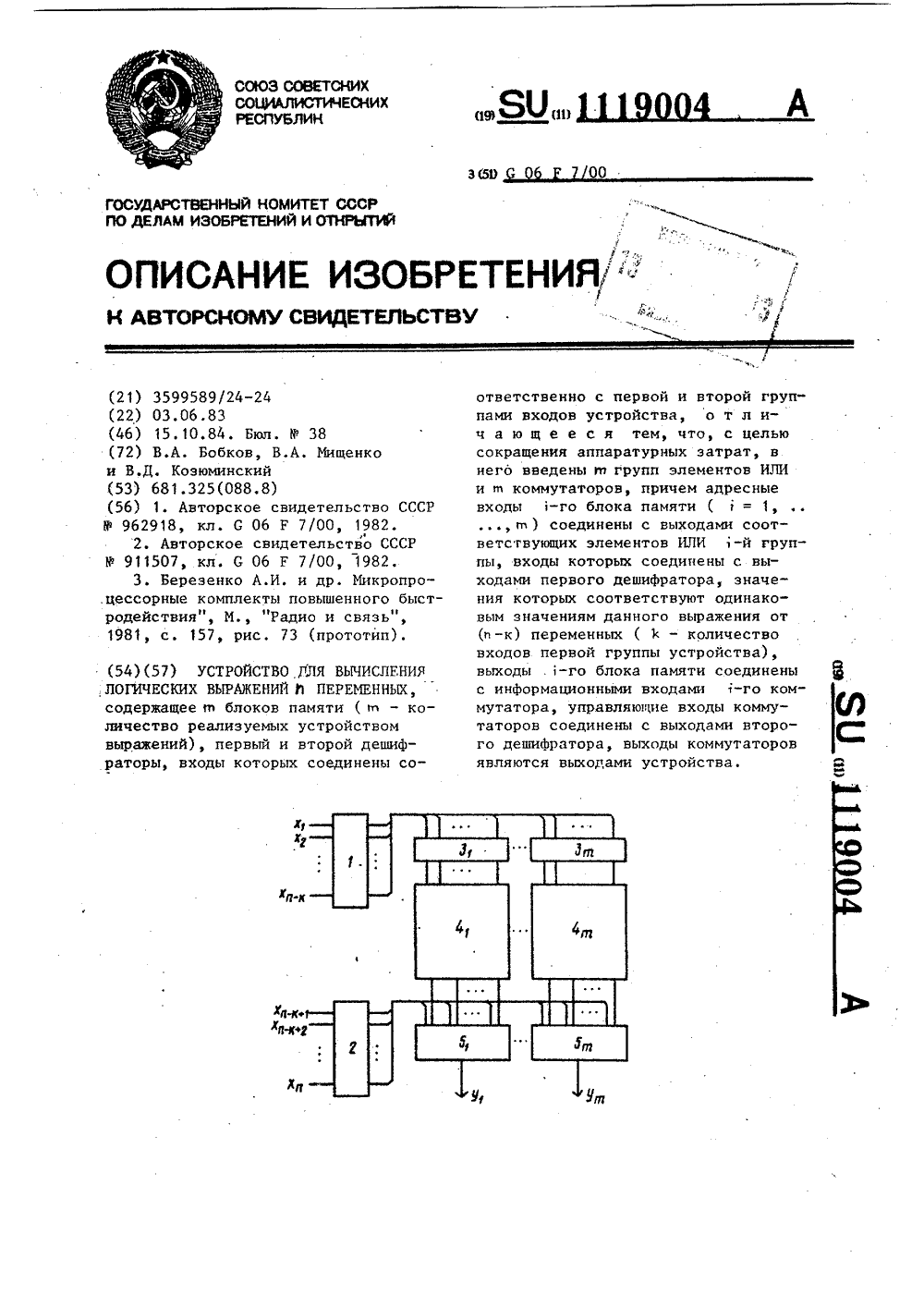

Номер патента: 1119004

Опубликовано: 15.10.1984

Авторы: Бобков, Козюминский, Мищенко

МПК: G06F 7/00

Метки: выражений, вычисления, логических, переменных

...а входы дешифратора 2 - к информационным входам ло" гических переменных Х - Х уст.п.ф%ройства. 2 выходов дешифратора 1 подключены ко входам элементов ИЛИ групп элементов ИЛИ 3, - 3пф выходы которых подключены к соответствующим адресных шинам блоков памяти 4 - 4соответственно, 2" информационных выходов каждого блока памяти 4 - 4, подключены к 21 информационным входам коммутаторов 5 - 5, соответственно. Одноименные управляющие входы коммутаторов 5 - 5 объединены и подключены к соответствующим 2 выходам дешифратора 2. Выходы коммутаторов 5 - 5 являются выходами сигналов у " у устройства,Работу устройства рассмотрим на примере реализации системы двух логических функций четырех переменных, заданных таблицей истинности0 0 0 0 О 0 0 0 0 1 0 1 0...

Номер патента: 1118816

Опубликовано: 15.10.1984

Авторы: Зайцева, Камаев, Мищенко, Сорокин

МПК: F16F 15/02

Метки: гаситель, колебаний, фрикционный

...г;сите,я В рс;льтгс црогрссирукпего цсолцорц,цц 0 износа иверостей трения.сль изоор(т(.ци 51 иовы 11 ци( ("1. бИЛЬНОСтИ КсрЗКт(рТИК ГЗСПСЛя.УКазаииз 5 ЕГЬ;0 ТИ(с 1(151 1 Ч. (То В ф РИКПИОЦЦОМ 1 ИТЕЛС КОСС 0; Ц 1 й КсЖЛс 1 51 пара фрикниоццы э,емс :гв сн;30 кц; кр- повым мскзЗ 0, ранцас кцгссц кото- РОГО расицгожсц цд 1 цр 1й ице(ср 11)сти олцоо элечс цта, з собз л (акре.цз цз другом эгс п(1 с фиг. 1 изображен фр,1 цццц й гаситель колсб,Ни; д фиразрез .А ."( ца фиг. 1Фрикционцый асигль кцлсбзции сцлер жит фрикниоццые элсчспы 1, имею(исфсрические шарциры 2, соелицсццьк с горими нажимны стаканов 3, смснпировзццы в резицометалл ичс ской )гугкс -, ззкре лц ой на кроцштейце 5, устасилсц юм цд буксс колесной нары гелсжки с цк 1:. 15 Ьс,)...

Номер патента: 1118482

Опубликовано: 15.10.1984

Авторы: Великохатный, Дорофеев, Дреев, Мищенко, Тишин

МПК: B22F 3/10

Метки: заготовок, индукционного, нагрева, сложной, формы

...заготовок сложной формы,включающем магазин заготовок, индуктор и толкатель со штоком, шток толкателя выполнен с наконечником, форма и размеры которого соответствуютформе и размерам ступеней заготовки,при этом наконечник выполнен из материала заготовки,На фиг. 1.показана схема устрой-.ства на стадии загрузки заготовкив индукторф на фиг. 2 - то же настадии нагрева заготовки.,45 Устройство для индукционного нагрева заготовок состоит из магазина 1 заготовок, индуктора 2, пневмоцилиндра, 3, толкателя 4 со штоком (не обозначен) и наконечником 5, направляющей б, поддона 7 и спрейера 8, установленного перед магазином 1. Наконечник 5 выполнен из того же материала, что и заготовка 9, а его форма и размеры соответствуют форме. 2 2и размерам...

Номер патента: 1116198

Опубликовано: 30.09.1984

Авторы: Барсуков, Дерюгин, Дерявченко, Десятун, Маслюков, Мелимука, Мищенко, Непомнящий

МПК: F02B 75/32

Метки: внутреннего, двигатель, сгорания

...стороны, кулису с прямолинейными направляющими, расположенными под углом одна к другой, два ползуна, установленных в направляющих кулисы и связанных с кривошипными шейками валов, и шток для соединения З 5 кулисы с поршнем, уголмежду направляющими кулисы выполнен в пределах 150 - 170 , а коленчатые валыоснабжены добавочными противовесами, ось каждого из которых расположена40 по отношению к плоскости, проходящей через оси соответствующих вала и .У о ползуна под углом о = -- + 902На фиг. 1 схематично изображен двигатель, поперечный разрез; на фиг. 2 - то же, вариант выполнения.Двигатель внутреннего сгорания содержит неподвижный картер 1, цилиндр 2 с поршнем 3, два параллель но размещенных в картере 1 коленчатых вала 4, связанных...

Номер патента: 1112428

Опубликовано: 07.09.1984

Авторы: Мищенко, Шумаков, Якиревич, Яцун

МПК: H01H 69/02

Метки: вставок, заполнения, зернистым, наполнителем, плавких, предохранителей

...тем, что согласно способу заполнения плавких вставок предохранителей, плавкую вставку подвергают поперечным несинусоидальным колебаниям с часто 4,0 частоты вертикальных не дальных колебаний.На чертеже представлена схема устройства, реализующего предлагаемый способ.Плавкую вставку в3 зажимном устройств 2, жестко соединенномкоторый прижимаетс к кулачку 5. Ударник 6 аправляющих 7 и прижима 8 3 к кулачку 9.П р и м е р. Плавкую вставку закрепляют в зажимном устройстве вибростола 2, жестко соединенном с толкателем 3, и засыпают наполните лем, одновременно плавкая вставка 1 получает периодические вертикальные несинусоидальные колебания от кулачка 5, частота которых зависит от его профиля и угловой скорости вращения,и поперечные ударные...

Номер патента: 1112427

Опубликовано: 07.09.1984

Авторы: Мищенко, Шумаков, Якиревич, Яцун

МПК: H01H 69/02

Метки: засыпки, наполнителем, плавких, предохранителей

...воздействия и конт.роль степени уплотнения наполнителя путем его сравнения с эталонным предохранителем 123. 25Недостатком известного способа является то, что для проверки степени уплотнения крышки предохранителей необходимо вскрывать, что увеличивает трудоемкость, и в массовом производстве способ может применяться только как выборочный способ контроля;Целью изобретения является повышение производительности труда и35 упрощение операций контроля степени уплотнения наполнителя. Поставленная цель достигается тем, что согласно способу засыпки плавких предохранителей наполнителем, включающему операцию виброударного воздействия и контроль степени уплотнения наполнителя путем сравнения с эталонным предохранителем, производят...

Номер патента: 1112136

Опубликовано: 07.09.1984

Авторы: Борзяк, Жемеренко, Макаров, Мищенко

МПК: F02B 43/10

Метки: внутреннего, двигатель, сгорания

...к ии.чинЛрам через смеситель, выпускную трубу, снябженнук распределителем Отработансиих газов, регулятор с блокирующим устройством, связанный с заслонками распределителя, и гилрилнцй аккумулятор волорода, волоролный тракт которого подключен к смесителю, а газовый тракт через рзспрелелитель отработавп)их газов -- к выпускной трубе, регулятор выполнен в ниле гилЗ 5 роцилинлра с подпружиненным поршнем, разлеляюсцим его на штоковый и бесштоковцй отсеки и кинематически связанным с заслонками рас пределителя, и емкости с газовой и жилкостной полостями, одна из 1 О которых сооб 1 цена с водородным трактом гидрилного аккумулятора, а другаяс бесштоковым отсеком гилропилинлра, причем штоковцй отсек сообцсен с атмосферой.чя цертеже представлена...

Номер патента: 1111077

Опубликовано: 30.08.1984

Авторы: Гришин, Маркович, Мищенко

МПК: G01N 21/45

Метки: автоматический, интерфференционный, рефрактометр

...расположенные лазер,телескопическую систему, включающуюдве линзы, между которыми установленннтерференционный модулятор, блоккювет, включающий рабочую и три конт рольные вакуумированные кюветы и ориентированный параллельно оптической. оси лазера, диафрагму, собирающуюлинзу, цилиндрическую линзу и дваблока фоторегиотрации, а также блок, 65 измерения и блок управления модулятором, введен третий блок фоторегистрации, выход которого соединен с входом блока измерения, а блок кювет помещен в вакуумированную кювету с двумя прозрачными боковыми стенками, снабжен устройством для поворота кювет в одной или двух плоскостях и в него дополнительно введены эталонная и четвертая контрольная вакуумированная кюветы.На чертеже показана...

Номер патента: 1110811

Опубликовано: 30.08.1984

Авторы: Алябьев, Капуста, Княжанский, Коваленко, Мищенко, Рудаков, Чеботарев, Янков

МПК: C22B 1/14

Метки: агломерационной, подготовки, спеканию, шихты

...при 10-157. концентрата - до мо мента времени, равного 0,5 продолжительности окомкования. При меньшей доле концентрата - основного комкуемого компонента агломерационной шихты, окомкование исключается из технологического процесса подготовки агломерационной шихты к спеканию и совмещается с процессом смешивания.111081 1 Базовый Опытный вариант, при продувании .шихты воздухом в барабане в течение доли времени поля концентрата в железорудной части шихты, Е вариант 0,8 0,9 0,6 0,7 0,4 0,5 0,3 1,49 1,51 68,567,11,39 71,0 1,48 69,2 1,36 71,4 1,09 72,0 1,59 65,7 1,40 69,4 1,11 71,3 1,58 65,7 67,8 1,13 70,5 1, 57 65,7 1,47 67,8 1, 13 69,8 0 1,4667.,81, 17 1, 16 .68,4 68,4 50 100 П р и м е ч а н и е. Ы числителе. представлена удельная...

Номер патента: 1108529

Опубликовано: 15.08.1984

Авторы: Бунцев, Мищенко, Шумаков, Яцун

МПК: H01H 85/02

Метки: наполнитель, плавкого, предохранителя

...длязаполнения плавких предохранителей.Известен наполнитель для плавкихпредохранителей, который представляет собой кварцевый песок с добавкамигалогеносодержащих веществ 13,Недостатком данного наполнителяявляется то, что его применение ведет к существенному удорожанию производства плавких предохранителей.Наиболее близким к предлагаемомупо технической сущности является наполнитель для плавного предохранителя, содержащий кварцевый песок различ 15ных фракций 21,Недостатком данного наполнителяявляется низкая степень его уплотнения.Целью изобретения является увели О чение плотности наполнителя.Поставленная цель достигается тем, что наполнитель для плавкого предохранителя, содержащий кварцевый песок различных Фракций, содержит Фракции в...

Номер патента: 1106839

Опубликовано: 07.08.1984

Авторы: Борзых, Борковский, Дуб, Жура, Кузнецов, Литвинов, Мищенко, Царев, Чехичин

МПК: C21C 7/10

Метки: материалами, порошкообразными, продувки, стали

...ковш под вакуумную камеру 7. Консоль 1 при помощи привода .17 перемещается к ковшу 6, затем одновременно опускаются в ковш патрубки вакуумной камеры 7 и фурма 12, Вакуумная камера создает циркуляцию;-;еталла в вертикальной плоскости ковшафурма 12 в Поставленная цель достигается тем, что устройство для продувки стали порошкообразными материалами, содержащее вакуумную камеру, ковш с приямком загрузки, поворотную консоль, фурму с салазками, пневмопитатель и 55 пневмотрассу, соединяющую пневмопитатель с фурмой, снабжено каркасом, установленным над приямком загрузки ковша, при этом поворотная консользакреплена на каркасе и снабженажестко прикрепленными к ней под прямым углом к плоскости ее поворотанаправляющими, несущими фурму на...

Номер патента: 1105244

Опубликовано: 30.07.1984

Авторы: Алабужев, Кирнарский, Летуновская, Мищенко, Соколов, Яцун

МПК: B06B 1/16

Метки: вибровозбудитель

...д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к вибрационной технике,Известен вибровозбудитель, содержащий электродвигатель, связанный сним консольный вап и закрепленный 5на его конце дебаланс И .Недостатком данного вибровозбудителя является малая функциональная воэможность механизма регулирования частоты колебаний. 10Цель изобретения - расширение диапазона регулирования частот колебаний.Доставленная цель достигается тем,что внбровозбудитель. содержащий 15электродвигатель, связанный с нимконсольный вал и закрепленный наего конце дебаланс, снабжен допойнительным электродвигателем, роторкоторого жестко связан со статором 20основного электродвигателя, и обгонной муфтой, внешнее кольцо которойзакреплено...

Номер патента: 1104518

Опубликовано: 23.07.1984

Авторы: Гвоздев, Мазур, Мищенко

МПК: G06F 9/48

Метки: прерываний

...выход элемента ИЛИсоединен с первым входом элемента И,выход эле;".";.нта И соединен с единичным входом триггера прерывания, входзапуска устройства соединен с управляющим входом шифратора и единичнымвходом триггера блокировки сигналапрерывания, вход сигнала окончания 55обработки прерываний устройствасоединен с нулевым входом триггераблокировки сигнала прерывания, нуле 20 3 11045Изобретение относится к вычисли,тельной технике, н частности к устройствам обмена с внешними абонентами.Известно устройство для прерывания программ, содержащее регистр маски, шифратор, элементы И, ИЛИ, счетчик5 времени, генератор импульсов, регистр прерываний, регистр управления, регистр блокировки, группы входов и выходов 1 .1 ОНедостаток устройства -...

Номер патента: 1104085

Опубликовано: 23.07.1984

Авторы: Глозман, Давидов, Мищенко, Нейков, Шевченко, Щербина

МПК: B65G 57/08

Метки: перекладчик

...воздухораспределительные трубы 11 с обращенными вверх щелевыми насадками 12. Над ними расположены пылеприемники 13 с приемными воронками 14, обращенными вниз. 10 15 20 25 30 40 45 50 55 Штыри 15 кантователя, в основании которых выполнены тарелки 16, закреплены на горизонтальном валу 17. Кожух 18 с открытым торцом 19 установлен на поворотной платформе 20 тележки. Верхняя стенка криволинейного профиля 21 кожуха сопрягается с его плоской вертикальной стенкой 22. Боковые стенки 23 выступают из-под верхней стенки кожуха, укрывая с боков трубы губчатого железа, принятые кантователем. В кожухе размещен пылеприемник 24. Соосно с патрубком 25 пылеприемника и с зазором относительно него установлены дополнительные пылеприемники 26 и 27...

Номер патента: 1103122

Опубликовано: 15.07.1984

Авторы: Гришин, Мищенко

МПК: G01N 21/45

Метки: автоматический, интерференционный, рефрактометр

...чего в плоскости приема блока 13 системы фоторегистрации наблюдается интерференционная картина. Аналогичным образом формируются интерференционные картины в плоскостях приема блоков 12 и 14 системы фоторегистрацни, Эти интерференционные картины образованы соответственно пучками 19, 20 и 21 22, причем пучки 19 и 21 отражаются от оптического элемента 9, а пучки 20 и 22 - соответственно от отражателей 4 и 6;В предложенном рефрактометре для измерения сдвигов интерференционных полос применяется так называемый метод временных интервалов, позволяющий регистрировать упомянутые сдвиги с точностью до сотых (и даже тысячных) долей полосы. Предлагаемый метод предполагает использование в рефрактометре интерференционного модулятора и...

Номер патента: 1102817

Опубликовано: 15.07.1984

Авторы: Губин, Кучук, Маймур, Мищенко, Сулименко, Шаповалов

МПК: C22B 1/14

Метки: железных, концентратов, окускованию, подготовки, руд

...к тому, что защемленные в макрокомплексах исходной шихты газы резко увеличиваются в объеме. Появляются внутренние силы, стремящиеся разорвать макрокомплексы. Склонность их к разрушению усиливается при механических нагрузках, возникающих при смешивании шихты во вращающемся барабане. Шихта приобретает ячеистую (вспушенную) структуру, эффективность ее перемешивания улучшается.В процессе окомкования после подачи воды на увлажнение шихты образование гранул под разрежением происходит также, как и при обычной технологии, При этом в соответствии с величиной разрежения уменьшается количество защемленных газовпри сохранении занимаемого ими объема,После выдачи шихты из смесителя повьппение внешнего давления до атмосферйого приводит к...

Номер патента: 442647

Опубликовано: 07.07.1984

Авторы: Биленко, Гарасюта, Жемгулис, Клименко, Кузнецов, Мищенко, Сухоребрый, Урусов, Усенко

МПК: B29D 23/04

Метки: диаметра, различного, труб, участками

...избы 55 точной воды, диаметр которой Ярд,) д. В корпусе имеется подвижный вкладыш 13 с направляющими 14, соединенными 7 2с приспособлением для перемещения вкладыша, состоящим,из гайки 15, шайбы 16 и накладки 17, Иель 18 для подачи воды на участок калибрования образована коническими поверхностями 19 калибрующей втулки 2 и 20 вкладыша.Принцип действия устройства заключается в следующем.Из экструдера (на черте не показан) материал поступает в формующую головку 4, из которой выдавливается в виде трубчатой заготовки (фиг. 5). Заготовка проходит калибрующее устройство а также охлаждающее, тянущее, режущее и приемное устройства (на черт. не показаны), в результате чего получается трубка большеобъемной ампулы шариковой авторучки (фиг. 7) ....

Номер патента: 1101922

Опубликовано: 07.07.1984

Авторы: Алабужев, Мищенко, Фичуров, Шумаков, Яцун

МПК: H01H 69/02

Метки: заполнения, зернистым, наполнителем, плавких, предохранителей

...предохранителям колебаниявдоль горизонтальных или вертикальных осей или в том и другом направлениях одновременно 1 .Проведенные лабораторные исследования показали, что для исключениявыброса патрубка питателя из плавкогопредохранителя, последний долженбыть погружен в корпус плавкого предохранителя на глубину 20-25 мм, однако это приводит к плохому заполнениюплавкого предохранителя наполнителемв верхней части корпуса. Происходитпостоянное относительное перемещениепатрубка и корпуса, в результате чего патрубок разрыхляет сыпучий мате 25риал в верхней зоне, способствуетвыбросу наполнителя из предохранителяи препятствует уплотнению наполнителя. Кроме того, происходит появлениепустоты в корпусе предохранителяпосле удаления патрубка из...

Номер патента: 1101815

Опубликовано: 07.07.1984

Авторы: Герцев, Лазаревич, Мищенко, Окулович, Пархоменко

МПК: G06F 7/50

Метки: вычитания, двоичного, кода, постоянного, числа

...сигнал кот рый воздействует на изменения состояния триггеров 11 1.Недостатком этого устройства явля- етая конструктивная сложность обу: - ловлениая наличием схемы поразрядного 1 сравнения уменьшаемого и вычиаем)ого,Наиболее близким по технической сущности к изобретению являет я ус; - РОйСтВО ДЛЯ ВЬГЧИта 11 Я ЦЗ ДВОИ)НОГО числа постоянно-:. о кода равно- о .(В. ." содержащее п 3 элементов равноз ач. сс" л,элементов ИЛИ и элемент НЕ причем первый вход устройства является ео первым выходом, второй Вход устройства соединен с гервыми входами перваго элемента равнозначности перво го элемента ИЛИ и входом элемента Н 1:, ВЫХОД КОТОРОГО ЯВЛЯЕТСЯ ВТООЫМ ВЫХОДОМ устройства, третий вход устройства соединен с вторым входом первого эле-...

Номер патента: 1101684

Опубликовано: 07.07.1984

Авторы: Воробьева, Герасименко, Гутыря, Иванченко, Мищенко, Панфилов, Раздобаров, Сыромясский

МПК: G01G 23/36

Метки: весов, прибор, тензометрических, цифровой

...регистр, вход занесенияинформации которого соединен с нулевым выходом второго триггера и пер- .вым входом первого элемента И,второй вход которого соединен с выходом генератора числа импульсов ипервым входом второго элемента И,второй вход которого связан с единичным. выходом второго триггера, приэтом выходы первого и второго элемента Исоединены соответственнос входами "Плюс" и "Минус" счетчика, цифровые выходы старших разрядов которого соединены с информационными входами первого регистра.Это позволяет в процессе установ."ки нуля отказаться от полной компенсации начального уровня сигнала,действующего на входе нуль-органа,оставив некоторую его часть, несколь ко превышающую амплитуду динамической помехи.При этом отрицательная амплитуда...

Номер патента: 1100144

Опубликовано: 30.06.1984

Авторы: Калашник, Козик, Мищенко, Нестеренко, Новгородская, Сандуковский, Соколов

МПК: B41K 1/16

Метки: нумератор

...в нем кронштейн 2, пру" :жину 3, несущий печатный блок, содер. ,жащий ряд цифровых колес 4, посаженных на ось 5. Заодно с цифровыии колесами 4 выполнены храповые венцы 6, имеющие выступы 7, количество которых соответствует количеству знаков на одном цифровом колесе, причем один иэ выступов 7 иа каждом из венцов имеет более глубокую впадину 8, чем остальные. С храповыми венцами б взаимодействуют шарнирно установленный к кронштейну 2 узел шагового поворота цифровых колес 4, имеющий рычаги 9 и фиксатор рабочего положения цифровых колес 4, шарнирно установленный на корпусе 1 ивыполненный в виде подпружиненных .рычагов 10, обеспечибающих поворот цифровых колес 4 в однои направлении и предохранякщих их от самопроизвольного проворачиваиия на...

Номер патента: 1097815

Опубликовано: 15.06.1984

Авторы: Белогуб, Бурдукин, Коржов, Мищенко, Подгорный

МПК: F02B 55/10

Метки: внутреннего, двигателя, работы, роторно-поршневого, сгорания

...работающий по предлагаемому способу 1 фиг. 1),содержит статор 1 55с эпитрохоидной рабочей камерой 2 с размещенным в ней трехгранным ротором 3. Встаторе 1 выполнено впускное периферийное окно 4 и выпускное окно 5, причем поток топливо-воздушной смеси, подаваемый через впускное периферийное окно 4, направлен по касательной к кривой, описываемой вершиной 6 ротора 3 (фиг. 2). В боковой крышке 7 расположены боковые впускные окна 8. Поток топливо-воздушной смеси, подаваемый через эти окна, направлен перпендикулярно боковой поверхности ротора 3. В рабочей камере 2 размещена свеча зажигания 9.Двигатель работает следующим образом,При движении ротора 3 от верхней мертвой точки на такте всасывания открыва- ются боковые впускные окна 8 и через них...

Номер патента: 1097218

Опубликовано: 15.06.1984

Авторы: Куциковский, Мищенко, Музыченко

МПК: A01C 1/00

Метки: стимулятор, электроимпульсный

...снижает стимулирующий эффект.Целью изобретения является повышение качества обработки.Поставленная цель достигается тем, что в электроимпульсном стимуляторе источник высокого напряжения выполнен со средней потенциальной точкой, которая соединена с токопроводяшей бесконечной лентой, а электродные пластины электрически изолированы от рамы и поочередно через одну подключены к различным полюсам источника высокого напряжения.На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид сверху. Устройство включает передний 1 и задний 2 натяжные барабаны транспортера, на которых находится токопроводящая бесконечная лента 3, бункер 4 с обрабатываемым материалом, приемный бункер 5. Над токопроводяшей лентой 3 установлена рама 6....

Номер патента: 1094952

Опубликовано: 30.05.1984

Авторы: Винник, Захарченко, Куликова, Мищенко, Чернышева

МПК: E21B 43/27

Метки: гидравлического, жидкость, пласта, разрыва

...спирт, а в качествеповерхностно-активного вещества используют моноалкиловые эфиры полиэтиленгликоля на основе первичныхжирных спиртов С 1,гну,10(С НО),Нпри следующем соотношении компонентов, мас.7:Газовый конденсат 79,5-89,9Моноалкиловыеэфиры полиэтиленгликоля на основепервичных жирных4952 спиртовСН +1 0(СНО)Н 0,1-0,5Алифатический спирт 10-20Кроме того, используют 10-707-ныйалифатический спирт Фракции С 4 -С. Используют предлагаемую жидкость, содержащую 10-703-ный алифатический спирт фракции С-С,газовый конденсат и моноалкиловые эфиры полиэтиленгликоля на основе первичных жир 1 О ных спиртов, например неонол П 10-20 или синтанол ДС, неонол П14.П р и м е р 1. В 703-ный метиловый спирт, которого берут 20 мл, вводят...

Номер патента: 1093654

Опубликовано: 23.05.1984

Авторы: Егоров, Мищенко, Федорив

МПК: B65G 47/22

Метки: грузов, потока, распределения, штучных

...применения его для транспортировки длинных гру" зов, что сужает его технологическиевозможности.Целью изобретения является расширение технологических возможностей путем обеспечения ориентированной пеРедачи грузов. Укаэанная цель достигается тем, что устройство для распределения потока штучных грузов, включающее роль-. ганг с. опорной конструкцией:, приводом .наклона и роликами, каждый из которых имеетсвязь с приводом враще 50 ния, снабжено ориентируацнм приспособлением в виде базовых линеек, размещенных по обе стороны рольганга, а связь каждого ролика с приводом вращения выполнена в виде шарнирной муф" ты, при этом опорная конструкция вы 55полнена в виде подвижной балки, при" чем свободный от связи с шарнирной. муфтой конец...

Номер патента: 1093396

Опубликовано: 23.05.1984

Авторы: Бунцев, Мищенко, Шумаков, Яцун

МПК: B22F 3/093

Метки: вибрационного, порошковых, формования

...содеРжит основание 1, о 40 к которому прикреплены колонны 2 и кронштейн 3 с верхними и нижним ограничителями, на которых установлены регуляторы 4 зазора и упругие прокладки 5. Форма б для уплотняю щегося порошка крепится к вибрирующей раме 7, на которой находятся возбудители 8 колебаний, Рама ) ус:тановлена на пружинах 9, которые регулируются гайками 10. 50Установка работает следующим образом. В форму 6 засыпают порошок. Включают привод 8 возбудителей колебаний(не показан). Возникает вертикальноеколебательное движение рамы 7, причем ее амплитуда увеличивается дозначений, равных величине зазорамежду рамой 7 и упругими прокладками 5. В результате этого при достижении амплитуды, равной зазору, рамасовершает виброударные...
