Матвеев

Номер патента: 1580598

Опубликовано: 23.07.1990

Авторы: Матвеев, Романов, Чинякин

МПК: G01R 31/309, H05K 3/00

Метки: качества, многослойных, печатных, плат

...с небольшим зазором надплоской металлической пластиной, товозбуждаемый собственный тип колебаний будет идентичен волне типа ТЕМв несимметричной полосковой линии.Если многослойная печатная плата рас- ополагается с небольшим зазором надидентичной, заведомо бездефектной,то возбуждаемый собственный тип колебаний будет идентичен собственномутипу волны двухпроводной линии,1Электромагнитные волны, распрост.- ,раняющиеся вдоль печатных проводников, взаимодействуют между собой(так как конфигурация и расположение печатных проводников весьма разнообразны, то рассчитать поля в данном случае не представляется возможным) и создают на поверхностях и торцах печатной платы. амплитудно-фазовое распределение (АФР), характерное дан-.ному типу...

Номер патента: 1580220

Опубликовано: 23.07.1990

Авторы: Басков, Матвеев

МПК: G01N 3/32

Метки: деформировании, неупругости, циклическом

...материалпособ осуще азом. На образец материала или элемент онструкции из этого материала в ок неупругости не только при одноосном,но и при двухосном деформировании.В окрестности произвольной точки наповерхности образца испытуемого материала с помощью розетки тензорезисторов определяют в условиях плоскогонапряженного состояния направленияглавных деформаций. Розетку заменяютдвумя тензорезисторами, установленными в направлениях главных деформаций.Образец материала подвергают циклическому гармоническую деформированиюпри нескольких уровнях амплитудныхзначений главных деформаций и при ихпостоянном отношении, а о неупругости материала судят по величине однойиз главных деформаций, измеренной вмомент времени, когда другая...

Номер патента: 1578689

Опубликовано: 15.07.1990

Авторы: Матвеев, Уарова, Шашлов, Шорина, Щеголев

МПК: G03C 5/30

Метки: гидрохиноновых, лиt, окислению, оценки, проявителей, сравнительной, типа, устойчивости

...фотографии, в частности к способам сравнительной оценки устойчивости проявителей к окислению и может быть использовано в полиграфической промышленности, Цель - сокращение продолжительности способа. Через проявители, помещенные в термостатируемый сосуд, пропускают кислород и регистрируют изменение интенсивности хемилюминесценции продуктов окисления. Индукционный период, наблюдаемый на кривых в координатах интенсив-, ность - время, является мерой устойчивостй проявителя. 1 табл 2 ил. особом провели сравислению трех проявивителя "ИП" (М 1) и М 3, отличающихся от формальдегидбисульственно 30 и 45 г/л). П", г/л: динатриевая трауксусной кислоты зводный 60; тетрабо; цитрат натрия трехгидроксид натрия 5; полигексазтиленглисфорной...

Номер патента: 1578349

Опубликовано: 15.07.1990

Авторы: Губанов, Журавков, Листопадов, Матвеев, Николаев, Подлесный, Ясюкевич

МПК: E21D 11/14

Метки: выработок, горных, охраны

...в кровлевыработки формируют компенсационнуюполость 1, после чего производят установку 5постоянной крепи с верхняком 3 и крайними опорами, выполненными в виде податливых стоек 4 (фиг.1) или анкеров 5 (фиг.2),Постоянную крепь по центру усиливают дополнительной податливой центральной 10опорой 6,Компенсационная полость 1 выполняется сводчатой формы с соотношением ширины а на уровне кровли выработки ивысоты Ь 2,0 - 2,5, а ширину а определяют 15по формуле- = 1 - 3,75 Х20 Р 2+2 Р 1 К + 3(Г 2+2 Г 1)(4 К + 11) + 30 (Г 2 - Г 1)(К + 1) где а - ширина компенсационной полостина уровне кровли выработки, м; 25- пролет выработки по кровле, м;Г, Гг - сопротивление соответственнокрайних 4 и 5 и центральной 6 опор верхняка крепи, кН;01,ц 2 - величины...

Номер патента: 1577925

Опубликовано: 15.07.1990

Авторы: Клименков, Матвеев

МПК: B22F 3/20

Метки: непрерывного, порошков, формования

...другувнутри корпуса, имеют встречную нарезку и приводятся во вращение зубчатыми колесами 6 и 7, находящимисяв зацеплении, На выступах шнеков нарезан направляющий паэ 8, посредством которого пластины 9 входят в 25зацепление со шнеками, Пластины крепятся к ленте 10, расположенной впазу 11 корпуса и огибающей барабаны12 и 13. Профиль пластины соответствует выходному отверстию матрицы, а 3 Отолщина равна ширине направляющегопаза, нарезанного на выступах шнека,За барабаном, расположенным за матрицей, находится транспортирующиймеханизм 14 для перемещения готовых 35изделий 15 к месту дальнейшей обработки,Устройство работает следующим образом,Порошок засыпается в загрузочный 40бункер 2 и вращающимися шнеками 4 и5 перемещается к матрице...

Номер патента: 1577918

Опубликовано: 15.07.1990

Авторы: Киселев, Матвеев, Попов, Рублев, Чистяков

МПК: B22D 27/06

Метки: смесь, шлакообразующая, экзотермическая

...смеси,содержащей, мас,7; алюминиевый порошок марки АВ 86 10-12; марганцеваяруда 22-26; силикатная глыба 32-35;плавиковый шлат 30-33, Благодаря испарению содержащихся в алюминиевомпорошке магния и цинка смесь хорошоперемешивается, что способствуетбыстрому (40-90 с) ее расплавлениюс образованием шлака с удовлетворительными физическими характеристиками, В результате снижается воэможнссть образования шлакометаллическойкорочки на поверхности металла, чтообеспечивает получение слитков,трубные заготовки из которых имеютминимальное количество дефектов поверхности и макроструктуры, а выходгодных заготовок после первой обдирки повышается до 85,67., Расход смеси3,0-3,4 кг/т стали. 2 табл,10 25 35 30 Таблица 2 бл ения для смес 1040" 11...

Номер патента: 1577875

Опубликовано: 15.07.1990

Авторы: Матвеев, Плетминцев, Шулишнин

МПК: B06B 1/16

Метки: вибровозбудитель

...расширения технологических воэможностей, он снабжен механизмами регулирования эксцентриситета дебалансных грузов, выполненными в виде кривошипов, каждый иэ которых эксцентрично установлен с воэможностью вращения на соответствующей шестерне синхронизатора и соедчнен с соответствующим дебалансным грузом, и приводов вращения кри- вошипов п,1,что 2, Вибровозбудитель п,л и ч а ю щ и й с я темлансный груз выполнен в баиде полой емкости, 3 Вибр ичающ ясный груз ремещеения. ного с зозчожностью ради ния относительно ег си,М.Моргентал ост рректор Т.Малец Редактор Ю.Серед Заказ 1876ВНИИПИ Госуд с ям при ГКНТ СССР5 Тираж 385 По нного комитета по изобретени 3035, Москва, Ж, Раушская писноем и открь наб., д. ар г.ужгород, ул. Гаг мбинат "Пате 10...

Номер патента: 1577792

Опубликовано: 15.07.1990

Авторы: Логунов, Матвеев, Хилько, Шандурина

МПК: A61F 11/00

Метки: глухоты, лечения, тугоухости

...простым потягиванием.Пример. Больная А., 18 лет. Поступила с диагнозом поликистоз головного мозга с жа.побами на отсутствие слуха на левое ухо.Проведена операция: костно-пластическая трепанация задней черегной ямки слева. При этом обнаружена ликворная киста, содержимое которой эвакуировано. Капсула кисты иссечена. Левый слуховой нерв замурован в белесоватого цвета спайках. Произведен невролиз слухового нерва, вдоль нерва под его оболочку на 3 мм введен нихромовый биполярный электрод диаметром 50 мкм по направлению к стволу мозга у выхода нерва из внутреннего слухового прохода. Электрод фиксирован к твер1577792 Формула изобретения Составитель М. СкловскаяРедактор М. Бандура Техред А. Кравчук . Корректор Т. МалецЗаказ 872 Тираж 484...

Номер патента: 1576989

Опубликовано: 07.07.1990

Авторы: Агрест, Лященко, Матвеев, Положенцев, Спикторенко

МПК: H02J 13/00

Метки: аппаратом, дистанционного, электрическим

...реле 2 в этотполупериод поддерживается за счет ЭДСсамоиндукции катушки и замыкаетсяпо следующей цепи:,одна ветвь черезисточник питания, вторая через промежуточное реле 2, провод 3 цепи управления, кнопку б с замыкающим контактом, кнопку 7 с размыкающим контактом, концевой диод 8, проводцепи управления, промежуточное реле2, Таким образом, катушка промежуточного реле 2 в оба полупериода обтекается током в одном направлении, врезультате чего реле срабатывает исвоиими контактами включает управляемый электрический аппарат. Замыкающий контакт 1 О управляемого аппаратазамыкается, а размыкающий контакт12 размыкается. После размыкания кноп ки б с замыкающим контактом и замыкания размыкающего контакта 13 токчерез катушку промежуточного реле...

Номер патента: 1576838

Опубликовано: 07.07.1990

Авторы: Матвеев, Морозов, Песляк, Смирнов

МПК: G01B 7/06

Метки: волокнистого, толщины

...коммутатора5 и задатчика 15 с .напряжением отгенератора 12 ступенчатого напряжения.В момент, когда ступенчато уменьшающееся напряжение от генератора 7ступенчатого напряжение станет меньшенапряжения от. задатчика 15 или коммутатора 5, на выходе одного иэ ком параторов 8 или 13 появится сигналс низким уровнем; поступающий на входблока 16 формирования импульсов открйонения,55Блок 16 открывает двоично-десятичный счетчик 10 отклонения и он синхронно с изменяющимся напряжением от генератора 12 ступенчатого напряженияформирует код отклонения,Когда напряжение от коммутатора 5и эадатчика 15 станет больше напряжения от генератора 12 ступенчатого напряжения, появится сигнал с низкимуровнем на выходе компаратора 13, вэтот момент формирователь 16...

Номер патента: 1576708

Опубликовано: 07.07.1990

Авторы: Матвеев, Хамзин

МПК: F02K 9/62

Метки: газа, демпфирования, камере, колебаний, сгорания

...изобретения является усилие демпфирующего эффекта в широком диапазоне режимов работы камеры сгорания,На фиг. 1 представлена камера сгорания, продольный разрез; на фиг,2-сечение А - А на фиг. 1 на фиг. 3 - сечение Б - Б на фиг, 2.Устройство для демпфирования колебаний газа в камере сгорания содержит камеры 1 демпфирования, распределенные по поверхности головки 2 камеры 3 сгорания и сообщенные с последней при помощи выполненных в ее головке 2 осевых каналов 4, Камеры 1 демпфирования снабжены поперечными перегородками 5, имеющими отверстия 6, и установленными в этих отверстиях 6 обратными клапанами 7. Перегородки 5 могут быть установлены в камерах 1 демпфирования с возможностью перемещения в осевом направлении, Стенки камер 1...

Номер патента: 1576613

Опубликовано: 07.07.1990

Авторы: Великоцкий, Матвеев, Сергиенко, Твердохлеб

МПК: E01B 29/02, E01B 31/18

Метки: звеньев, пакетов, пути, рельсового, средство, транспортное

...размещенным на бортах платформы. 1 з.пА-лы, 3 ил,."-Обртетие отнОГ, ГГ; . г;-лр. ОРожНОМ: ГРЯЦС ПОРТУКаг ЯЕ ГГЯ,. ЕеЬОДСГ)0 т:. Х ГЛа тФ 01 М В Г;С ТОС ГИ .тгСгСтЗМ, О.0-УДОВацтЫХ УСТРСЦС т,ЯМт Д,тгазовой; езки рельсов,.Г.,е.-.ь изобретения . ртртир=тие: у.диональных вазможнос:тзй,тта фиг. 1 изображена 7;елезнодо -рожная платформа с оте,:ераы, тт.; в ,сбоку; нг фиг, 2 - то же;ид и и:,.не; ня фиг, 3 - разрез тт-т( на фиг,К раме 1 железнодорожной плат.ромь, снабженной роликовья транс и-,терами , прикреплены ко;тейп Оы 3.В КОТОРЫХ НаХОДЯтс.я КИС.ггОРОЛНЫЕ ЭЯЛ -лоны 4, С другой сторонплатоор 1 ь,к ращз пригреглеьбаллонов о с тсропан-бутц-:с:. Конганер 3 выполнены с наклстн. дто кГОРИЗОНтаЛИ ДЛЯ ГОВЫШЕНИЯ УстогГ 1 -вости баллонов при...

Номер патента: 1576111

Опубликовано: 07.07.1990

Авторы: Валуев, Коржов, Матвеев

МПК: A01L 9/00, A61D 3/00

Метки: животного, копытца, лечения

...Устройство имеет. регуляторы30прижатия плиты к копытцу, выполненные вниде зажимных ( натяжных) винтов А, ус 1 /тановленных на хомуте 5, и .тяги 13,в рассечке которой установлена гайкас реэьбоными навивками, выполненнымисимметрично относительно ее поперечной оси. Тяга 13 одним концом соединена с хомутом 5, а другим - с подпятником 14, который снабжен внутреннейпрокладкой. 15, 40 1, Устройство для лечения копытцаживотного, включающее овальную плитус отверстиями, с крепежным хомутом,подпятником и регуляторами прижатия еек копытцу, подставку с шипами, размещенными в отверстиях плиты на ееверхней стороне, о т л и ч а ю щ е е -с я тем, что, с целью повышение эффективности лечения, плита снабжена разделительным клином, который...

Номер патента: 1575309

Опубликовано: 30.06.1990

Авторы: Дапин, Зенин, Матвеев, Ярмухаметов

МПК: H03K 21/40

Метки: контролем, ошибок, счетчик

...включении питания устройство,использующее счетчик, выполняет его "начальную установку. На входы 9 и 11 .данных и контрольных разрядов данных5счетчика подаются соответственно начальные данные счетчика и значениеконтрольных разрядов этих данных. Навходы 8 и 10 запрета счета и запретазаписи счетчика подаются соответственно единичный и нулевой сигналы,При этом блок 1 .счета переходит в режим записи. Импульс с выхода 29 блока 4 задержки поступает на вход синхрвнизации блока 1 счета, вследствие чего в него заносится значение,поступающее на вход 9 даных счетчика.Нулевой сигнал с входа 10 запрета20 записи счетчика поступает на адресныйвход мультиплексора 32 и через элемент И 33 на первый вход элемента ИЛИ34. Импульс с выхода 30 блока 4...

Номер патента: 1574768

Опубликовано: 30.06.1990

Автор: Матвеев

МПК: E04G 13/02, E04G 23/00

Метки: возведения, зданием, надстройки, ненагружающей

...консольных балок 4, связей 5 и стоек 6. На стойках 6 закрепле. ны винтовые пары, обеспечивающие точную установку платформ по вертикали и состоящие иэ гаек 7 и винтов 8, оканчивающихся внизу пятой 9 с опорной плитой 1 О, снабженной скобами 11 с гайками 12 для зах. вата эа стены Платформа 2 снабжена щитами 13 и подмостями 14, закрепленными ца балках 4 с возможностью регулирования. по высоте с пощю винтовых подесо 15. Для возведения колонн 16 используется скользящая опалубка, состоящая из щитов 17 и 18 и рабочей площадки 19, которая соединена со щитами 17 винтовымц парами 20, состоягцими из регулировочцых винтов 21, пропугцецных через гайки 22, жестко закрепленные ца рабочей площадке 19, Винты 21 упираются в щиты 17 своимн головками 23,...

Номер патента: 1574338

Опубликовано: 30.06.1990

Авторы: Булкин, Быкасов, Казанская, Матвеев, Милютин, Рожненко, Сафонов

МПК: B21H 8/00

Метки: валов, поперечно-клиновой, прокатки, стан, ступенчатых, типа

...узла регулируемого упора положения заготовки находится в исходном положении (вне зоны валков), В исходном положении находится и механизм удаления концевого отхода, при этом проводка 21 этого механизма находится на оси прокатки, а ролик 22 не взаимодействует с кулачком 17.Включается привод вращения валков. Валки 2 и 3 захватывают заготовку 37 и прокатывают изделие. При этом тележка 8 с толкателем 9 отходит от рабочей клети на величину вытяжки изделия.После прокатки и отрезки переднего концевого отхода и прокатанного изделия от заготовки изделия попадают в карман 29 нижнего валка 3, откуда при следующем цикле прокатки скатываются в короб или на транспортер (не показаны). При отрезке переднего концевого отхода и детали от заготовки на ее...

Номер патента: 1571392

Опубликовано: 15.06.1990

Авторы: Матвеев, Тетиор

МПК: G01J 1/00

Метки: фотодатчик

...с выходом генератора 18, вторую схему 22 50 совпадения, первый вход которой соединен с выходом триггера 19, второй вход соединен с выходом генератора 18, выход соединен с управляющими входами второго ключа 17 и второго модулятора 11, выход первой схемы 21 совпадения соединен с управляющими входами цервого ключа 6 и первого модулятора 10, модуляторы 10 ивыполнены соответственно в виде заслонки 23 и электромагнита 24 изаслонки 25 и электромагнита 26,заслонки 23 и 25 расположены соответственно перед фоторезисторами 2 и13 первого и второго фотодатчиков,Фотодатчик работает следующимобразом,Генератор 18 вырабатывает управляющие импульсы, которые, меняя состояние триггера 19 поочередно черезсхемы 21 и 22.совпадения...

Номер патента: 1571391

Опубликовано: 15.06.1990

Авторы: Богданов, Киселев, Матвеев

МПК: F23L 15/04, F28D 15/00

Метки: теплообменник

...пространства ротора в отсеке 2поток греющей среды через выходнойпатрубок удаляется в окружающеепространство,За счет замкнуТого испарительноконденсационного цикла в тепловыхтрубах 5 тепло передается нагреваемой среде, причем наружный воздух,имеющий низкую температуру, первоначально омывает ряды тепловых труб5, имеющих минимальную температуру,При высокой влажности греющей среды(влагосодержание 10-15 г/кг) и пониженных температурах наружного воздуха (минус 15-20 С) создаются условявия для обмерзания вышеуказанныхрядов тепловых труб 5 в отсеке 2 состороны выходного патрубка,Однако в результате образования в отсеке 3 канала 12 за счет поворота пластин 9 и 13 и обтекателя 11 происходит перераспределение потока нагреваемой среды в...

Номер патента: 1571269

Опубликовано: 15.06.1990

Авторы: Гриднев, Луцишин, Матвеев, Палатинская

МПК: E21F 1/00

Метки: вентиляции, карьеров

...струи 2.В результате их взаимодействия увеличивается начальная масса и уменьшается до 250 м дальнобойность (струя 7) вертикальной струи. Совместная работа установок УТ-СМ и УМПв таком положении продолжается до тех пор, пока не разрушается инверсия температуры в следующем 50-метровом слое атмосферы верхних горизонтов, т. е. в слое, ограниченном отметками 250 и 200 м от дна карьера, после чего вентиляционные установки перемещают дальше от тепловой установки в положения 8 и 9, выдерживая расстояние между ними в ссютветствии с формулой:1571269 25 Составитель Л. СГехред Л. КравчукТираж 373омитета по изобретенияква, Ж - 35, Раушскакий комбинат Патент,роваКорректор В. КабанийПодписноеи открытиям при ГКНТ ССна 6., д. 4/5. Ужгород, ул....

Номер патента: 1570841

Опубликовано: 15.06.1990

Авторы: Дранов, Лысов, Макаров, Матвеев, Мележиков, Перекопский

МПК: B22D 11/124

Метки: заготовок, кантования, литья, многоручьевой, непрерывного, передачи, прямоугольных

...1 к второму ручью, где в это время уже лежит заготовка 9 также в кантующих уголках кантователя 3. Продвигая заготовку 8, сталкиватель 1 после упора заготовки 8 в заготовку 9 приводит во вращение рычаги 4 и 6 кантователя 3, 45 поворачивая заготовку 9 на 90, Заготовка 8, нажимая ка рычаг 6 кантователя на втором ручье МНЛЗ, поворачивает его вокруг оси 10, Рычаг 6 занимает горизонтальное положение, пропуская заготовку 8 по направлению к третьему ручью МНЛЗ. После прохода заго товками 8 и 9 кактователя ручья 2 кантова- тель с помощью контргруза 5 возвращается в исходное положение. Кантователь работает следующим образом,Горизонтальный рычаг 6, свободно сидящий на оси 10 кантователя 3 при исходном положении кантующего уголка, упирается в...

Номер патента: 1569608

Опубликовано: 07.06.1990

Авторы: Иванова, Марин, Матвеев, Михайлов

МПК: G01L 7/00

Метки: абсолютного, давления, датчик

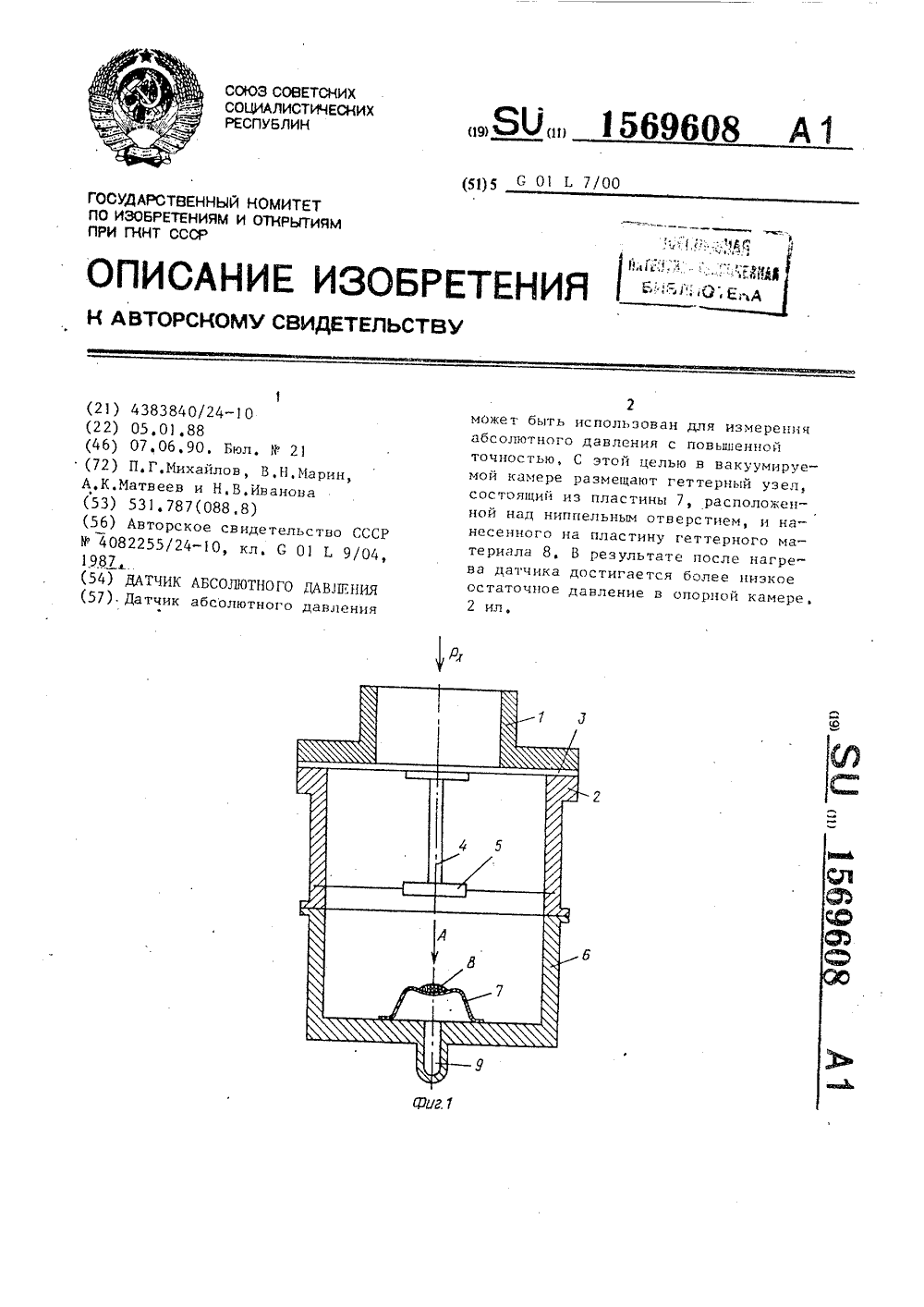

...изолируется от окружающейсреды. Из-за газовыделения внутриопорной полости датчика разрежениев ней уменьшается до величины 1010 ьмм рт,ст Поэтому дпя поглощенияостаточных и адсорбировацных газовдатчик вместе с встроенным в негогеттерным устройстзсм нагревахтдо температуры активизации геттел" го материала 8 (практически до 200 О2 эО О) и выдерживают его при такойтемпературе в течение 15-25 мин, Заэто время адсорбированные на внутренней поверхности опорной полостидатчика газы успевакт десорбироваться и поглотиться геттерцым материалом,1 агодаря тому, что геттерный материал находится на пластине, расположенной цад стверстием, оц не подвергается уцосу и не затрудняет откачкуодуха и остаточных газов при вакуумировании датчика,Геттерный...

Номер патента: 1569523

Опубликовано: 07.06.1990

Авторы: Брылев, Захарченко, Матвеев, Романов

МПК: G01B 5/25

Метки: роторов, центровки

...выпол а на Фиксиметральнофты одного15 Формула изобретения 20 где Д - общая поправка на угловоеи осевое смещения роторов;0 - диаметр окружности, описываемый точками контакта измерительных приборов с измерительной поверхностью;ю( - угловое смецение осей роторов;1- осевое перемещение второгоротора. с закрепленными нанем индикаторами.. Осевое перемещение роторов машин ,оказывает неравнозначное действие на погрешность измерений. Перемецение ротора 1, на котором закреплена измерительная плоскость (отсчета), парал лельная оси ротора 1, не оказывает влияния на точность измерений ввиду плоскопараллельного перемещения точек отсчета, в то время как перемещение ротора 2, на котором закреплены инди 40 каторы 4 и 5,.вызывает погрешность Ь, которая...

Номер патента: 1569515

Опубликовано: 07.06.1990

Авторы: Матвеев, Омельяненко, Фолитарик

МПК: F24F 6/16

Метки: воздуха, увлажнения

...и элементы 15 взаимного крепления верхней и нижней частей устрой"ства. 45Устройство работает следующим образом.При вращении вала 8 привода 9 исоответственно ротора 1, дисков 3 спрофильными пластинами 4 происходятподъем воды из .сосуда 6 через зазор13 за счет центробежных сил по внутренней поверхности ротора 1 и ее поступление в отверстия 2. Одновременно под воздействием вращающихся плас 55тин 4, выполняющих роль рабочегоколеса, вентилятора, происходит поступление увлажняемого воздуха иэ окружающего устройство пространства. внутрь устройства, При этом под воздействием пластин 4, расположенных между дисками 3, происходит забор относительно небольшого количества воздуха (в расчете, например, 1 кг воздуха на 1 кг распыляемой воды), так...

Номер патента: 1569306

Опубликовано: 07.06.1990

Авторы: Бровцын, Матвеев

МПК: B65G 65/00

Метки: сыпучих, транспортирования

...конвейер 2 с загрузочным бункером3, связанный шарниром 4 с шасси.25На самоходном шасси 1 установленаповоротная в горизонтальной плоскости платформа 5, на которой установлена поворотнаяв вертикальной плоскости приводом дополнительная платформа 6, несущая пневматический конвейер, содержащий разгонную 30трубу 7, соединенную с пневмонагнетателем8. На разгонной трубе 7 установлен бунКер 9 для приема материала с конвейера 2,связанный с конвейером 2 шарниром 1 О,установленным с возможностью перемещеНия по криволинейным направляющим 11, З 5которые закреплены на бункере 9, и по продольной направляющей 2, которая закреплена на раме конвейера 2. На выходе разгонной трубы 7 установлен гибкий телескопический патрубок 13,Управление устройством...

Номер патента: 1569043

Опубликовано: 07.06.1990

Авторы: Бровцын, Волков, Коковин, Матвеев, Овсянников, Правдин, Сытник

МПК: B07B 13/00

Метки: обогащения, сухого

...Установка по п. 1, отличающаяся тем, что корпус снабжен отражающими экранами из теплоизоляционного материала, установленными по его периметру,ка 5. К верхней части корпуса контактно закреплена нижняя часть корпуса 6, на которой смонтировано наклонное днище 7 пилообразной формы в поперечном сечении, в гребнях установлены электронагревательные элементы 8. Корпус установки размещен на раме 9 через амортизаторы 10. К нижней части корпуса 6 прикреплены разгрузочные приспособления 11 и 12, перекрытые ситами 13 и 14, а также насадок 15 с ловителями 16 для улавливания инородных включений, попавших в материал. На внутренней поверхности верхней части корпуса установлен отражающий экран 17, а на днище ниж ней части - отра жа ющи й экра н...

Номер патента: 1569042

Опубликовано: 07.06.1990

Авторы: Бровцын, Матвеев, Федоров

МПК: B02C 21/00, B07B 7/04

Метки: обогащения

...поступает на конвейер 21, а оттуда в обратный цикл установки.Обогащаемый материал, поступая в разгонную трубу 3 через загрузочный патрубок 4, подхватывается воздушным потоком, создаваемым вентилятором 2 высокого давления. Частицы материала в первом участке разгонной трубы движутся в продольном направлении трубы и, перемешиваясь, в перпендикулярном ее направлении. Частицы материала, колебательно движущиеся перпендикулярно напавлению трубы, наталкиваются на стенки трубы и отражаются от них. Вследствие ударов о стенки трубы частицы теряют свою энергию, отталкиваются от стенки уже с меньшей скоростью, сталкиваются с другими частицами, движущимися быстрее, и при этом происходит обмен количества движения, в результате которого происходит...

Номер патента: 1569041

Опубликовано: 07.06.1990

Авторы: Бровцын, Бровцына, Матвеев, Чудакова

МПК: B07B 4/08

Метки: обогащения, сухого

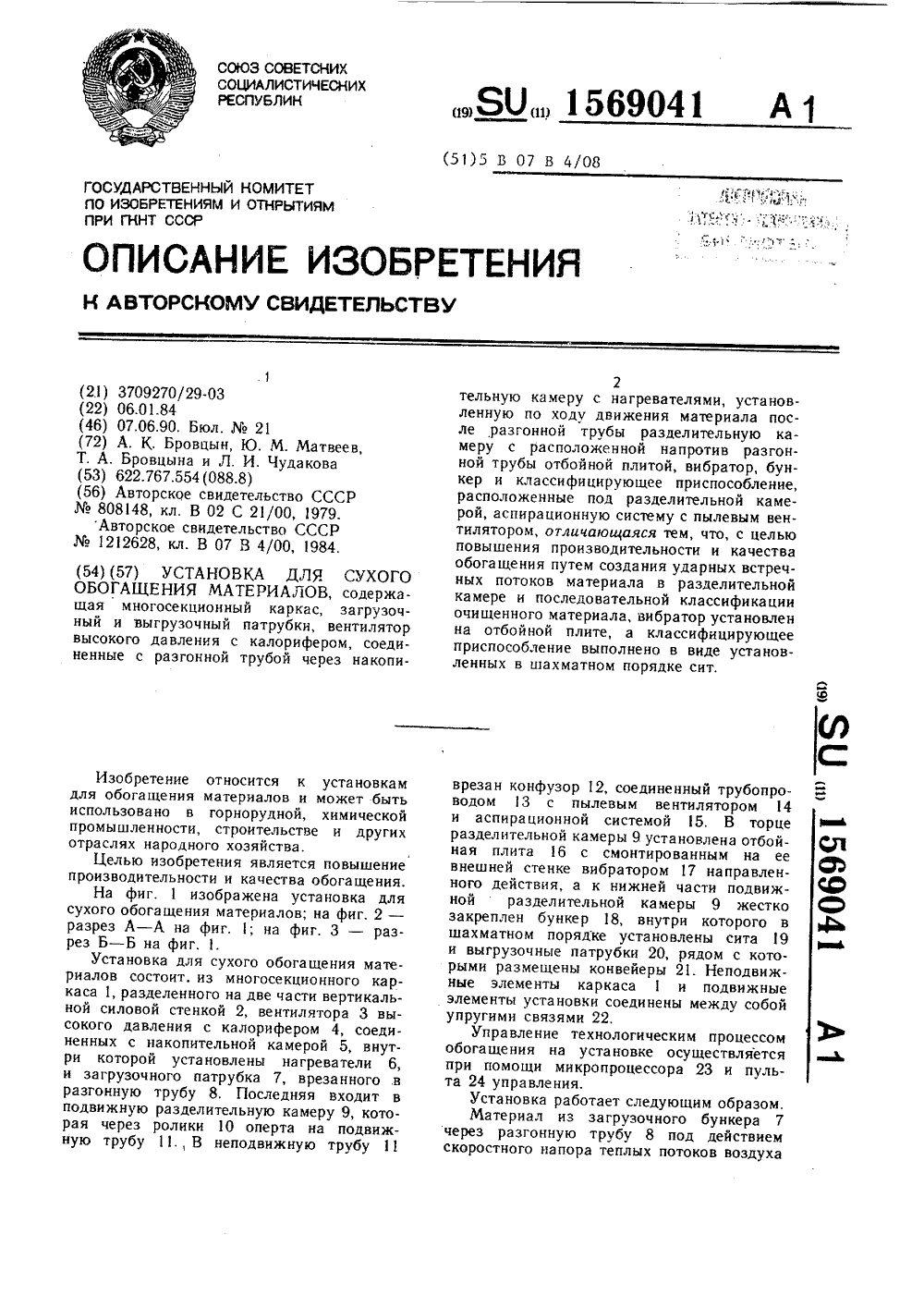

...соединенный трубопроводом 3 с пылевым вентилятором 14 и аспирационной системой 15. В торце разделительной камеры 9 установлена отбойная плита 16 с смонтированным на ее внешней стенке вибратором 17 направленного действия, а к нижней части подвижной разделительной ка меры 9 жестко закреплен бункер 18, внутри которого в шахматном порядке установлены сита 19 и выгрузочные патрубки 20, рядом с которыми размещены конвейеры 21. Неподвижные элементы каркаса 1 и подвижные элементы установки соединены между собой упругими связями 22.Управление технологическим процессом обогащения на установке осуществляется при помощи микропроцессора 23 и пульта 24 управления.Установка работает следующим образом.Материал из загрузочного бункера 7 через разгонную...

Номер патента: 1567656

Опубликовано: 30.05.1990

Авторы: Апыхин, Ицков, Куликовский, Левитский, Матвеев, Селиванов

МПК: D01B 1/10

Метки: волокна, короткого, льняного

...мелкие фракции костры, которые будут вдавливаться в волокно, что также затруднит их последующий вывод. Поэтому использование мятья мелкорифленой поверхностью 4-6 мм способствует надлежащему промину и подготовке к качественному выполнению дальнейших операций. Если же количество мяльных менее 6, то будет недостаточный промин, что приведет к неполному нарушению связей между древесиной тресты и волокном, что допустить нельзя.Далее промятый материал обрабатывается тремя группами рабочих орга-. нов в трепальной части машины КПАЛ, т,е, осуществляет я вторая основная 35 опЕрация трепания - очистка волокна от оставшейся части костры.С целью дальнейшего удаления костры, распрямления и параллелизации волокон и уменьшения весовой неровности...

Номер патента: 1567456

Опубликовано: 30.05.1990

Автор: Матвеев

МПК: B65D 88/74, B65G 69/20

Метки: вязких, нефтепродуктов, цистерна

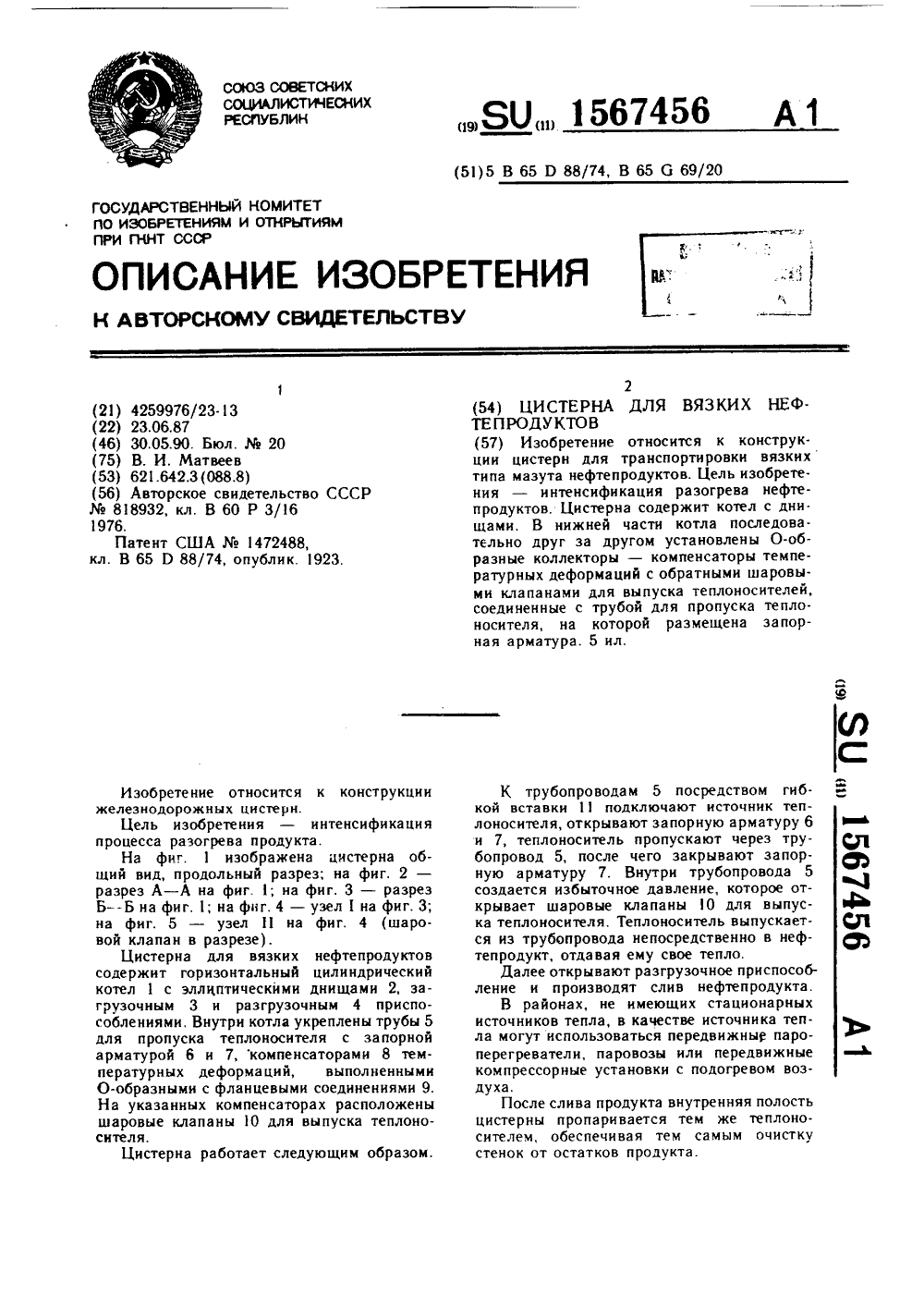

...цистерн для транспортировкитипа мазута нефтепродуктов. Цель изония - интенсификация разогревапродуктов. Цистерна содержит котелщами, В нижней части котла послтельно друг за другом установленыразные коллекторы - компенсаторыратурных деформаций с обратными шми клапанами для выпуска теплоноссоединенные с трубой для пропусканосителя, на которой размещенаная арматура. 5 ил. К трубопроводам 5 посредством гибкой вставки 11 подключают источник теплоносителя, открывают запорную арматуру 6 и 7, теплоноситель пропускают через трубопровод 5, после чего закрывают запорную арматуру 7. Внутри трубопровода 5 создается избыточное давление, которое открывает шаровые клапаны 10 для выпуска теплоносителя. Теплоноситель выпускается из трубопровода...

Номер патента: 1567424

Опубликовано: 30.05.1990

Авторы: Кожарин, Кузнецов, Матвеев, Сладковский

МПК: B60P 3/40, B62D 53/02

Метки: грузов, длинномерных, перевозки, средство, транспортное

...собой посредством расположенных 15в горизонтальной плоскости двух партяг 5. Тяги 5 одними концами шарнирно соединены между собой посредствомосей 6, а другими концами со звеньямиполуприцепа осями 7. На одном из зве Оньев установлен приводной механизмв виде гидроцилиндра 8, шток которогошарнирно соединен с концами двухштанг 9. Вторые концы штанг шарнирносоединены с узлами шарнирного .Соедине ния тяг 5, на свободных концах которых, обращенных к звеньям полуприцепа, выполнены отверстия 1 Ч. Ответныеотверстия 11 выполнены на звеньях 3и 4. В отверстиях 10 и 11 в раздвину Отом положении полуприцепа устанавливается Фиксирующий шкворень 12. Составитель Г.ГандыбинТехред М,Ходанич Корректор В.Гирн дактор М.Бан ираж 4 ббкомитета...
