Установка для сухого обогащения материалов

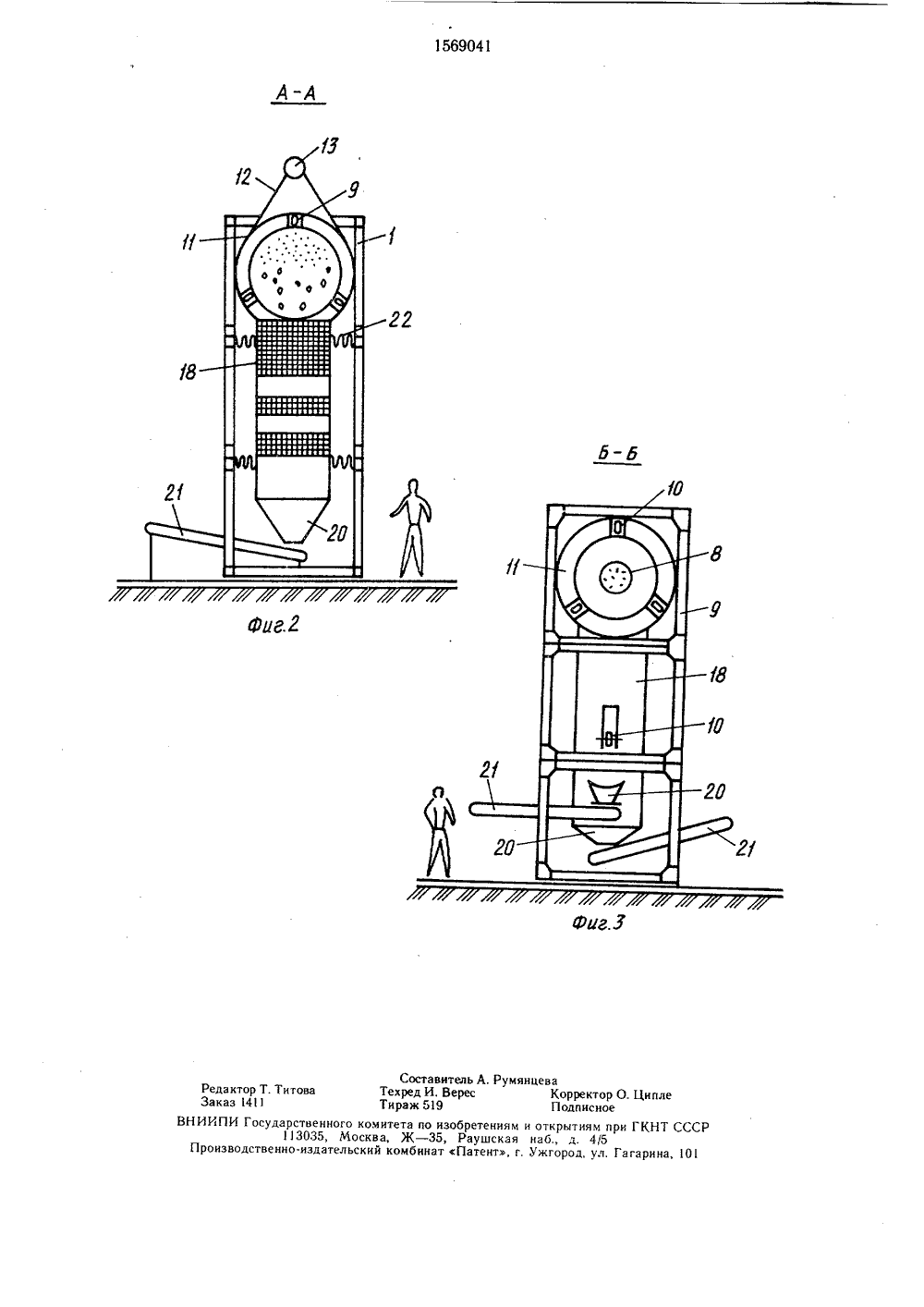

(5)5 В 07 В 4/08 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР(54) (57) УСТАНОВКА ДЛЯ СУХОГО ОБОГАЩЕНИЯ МАТЕРИАЛОВ, содержащая многосекционный каркас, загрузочный и выгрузочный патрубки, вентилятор высокого давления с калорифером, соединенные с раэгонной трубой через накопиИзобретение относится к установкам для обогащения материалов и может быть использовано в горнорудной, химической промышленности, строительстве и других отраслях народного хозяйства.Целью изобретения является повышение производительности и качества обогащения.На фиг. 1 изображена установка для сухого обогащения материалов; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1,Установка для сухого обогащения материалов состоит, из многосекционного каркаса 1, разделенного на две части вертикальной силовой стенкой 2, вентилятора 3 высокого давления с калорифером 4, соединенных с накопительной камерой 5, внутри которой установлены нагреватели 6, и загрузочного патрубка 7, врезанного в разгонную трубу 8. Последняя входит в подвижную разделительную камеру 9, которая через ролики 1 О оперта на подвижную трубу 11., В неподвижную трубу 11,ЯО,. 1569041 А 1 2тельную камеру с нагревателями, установленную по ходу движения материала после разгонной трубы разделительную камеру с расположенной напротив разгонной трубы отбойной плитой, вибратор, бункер и классифицирующее приспособление, расположенные под разделительной камерой, аспирационную систему с пылевым вентилятором, отличающаяся тем, что, с целью повышения производительности и качества обогащения путем создания ударных встречных потоков материала в разделительной камере и последовательной классификации очищенного материала, вибратор установлен на отбойной плите, а классифицирующее приспособление выполнено в виде установленных в шахматном порядке сит. врезан конфузор 12, соединенный трубопроводом 3 с пылевым вентилятором 14 и аспирационной системой 15. В торце разделительной камеры 9 установлена отбойная плита 16 с смонтированным на ее внешней стенке вибратором 17 направленного действия, а к нижней части подвижной разделительной ка меры 9 жестко закреплен бункер 18, внутри которого в шахматном порядке установлены сита 19 и выгрузочные патрубки 20, рядом с которыми размещены конвейеры 21. Неподвижные элементы каркаса 1 и подвижные элементы установки соединены между собой упругими связями 22.Управление технологическим процессом обогащения на установке осуществляется при помощи микропроцессора 23 и пульта 24 управления.Установка работает следующим образом.Материал из загрузочного бункера 7 через разгонную трубу 8 под действием скоростного напора теплых потоков воздуха1569041 лР 7 Г 27 Ф СОиг зот вентилятора 3 высокого давления, дополнительно нагретых калорифером 4 в накопительной камере 5 от нагревателей 6, поступает в подвижную разделительную камеру 9 и ударяется об отбойную плиту 16. Отбойная плита 16, в свою очередь, получая возвратно-поступательные вибрационные перемещения от вибратора 17 направленного действия, отбрасывает материал в обратную сторону, В результате образуются встречные потоки, в которых осу ществляется динамическая очистка материала. Из подвижной разделительной камеры 9 материал поступает в бункер 18 и через просевочиые сменные сита 19 и выгрузочные патрубки 20 по конвейерам 21 на 15 правляется к потребителю. Мелкие пылеввтые частицы через конфузор 12 и воздуховод 13 при помощи пылевого вентилятора 14 отбираются из установки и направляются в аспирационную систему 15. Для снижения динамических нагрузок на элементы установки между подвижными элементами установки и неподвижным каркасом установлены упругие связи 22 и ролики 10.Управ. пение технологическим процессом обогащения на установке осуществляется при помощи пульта 24 управления, а режимы работы задаются микропроцессором 23Положительный эффект достигается тем, что повышается производительность на 25 - 30 за счет создания ударных встречных потоков в материале, ударно-вибрационного грохочения его на фракции. Улучшение качества обогащения (очистки, обновления поверхностей, отбор пылеватых частиц и т, д.) достигается созданием интенсивных динамических воздействий ударно-вибрационного характера.1569041 ФигЗ СоставитТехред И. ВеТираж 519 ь едактор Т аказ 141 итона ета по изо Ж - 35,омбинатНИИПИ Государственного ком 113035, Моска Производственно-издательскийел А, Румянцеварес Корректор О. ЦиплеПодписноеретениям и открытиям прн ГКНТ СССРаушская наб., д. 4/5Патент, г. Ужгород, ул. Гагарина, 1 О 1
