Номер патента: 1507998

Опубликовано: 15.09.1989

Авторы: Ахмадиев, Воронцов, Костерин, Кравцов, Красильников, Матвеев, Павлов, Рабинович, Репин, Хисматуллин

МПК: G10K 11/16

Метки: газового, глушения, потока, шума

...воды, сливной патрубок 7, установленный в нижней точке корпуса 1, а также систему регулирования, состоящую из датчика 8 шума газового потока, регулятора подачи воды 9 и электромеханического крана О в магистрали 6 подвода воды.Способ осуществляется следующим образом.Выхлопные газы поступают через впускной патрубок 2 в корпус 1, где расширяются и устремляются в верхнюю часть корпуса 1, дросселируют через поперечные перегородки 4. Через магистраль 6 подвода воды и через форсунку 5 в корпус 1 подается вода, орошающая поперечные перегородки 4, прицем за счет газодинамического взаимодействия потоков газа и воды на последних образуются динамически устойчивые пенные слои 11, разделенные межпенными объемами 12,Пенные слои 11 образуются из...

Номер патента: 1507976

Опубликовано: 15.09.1989

Авторы: Климентов, Климентова, Матвеев

МПК: E21D 1/12

Метки: возведении, горных, замораживания, подземного, пород, сооружения

...трубы 7 через системьгнагнетания 11 и 12 подают циркуляционный агент: промывочную жидкость, водо-воздушную смесь или сжатый воздух, а также часть раствора, образующегося в ходе бурения как вмещающих пород, так плывунных отложений. Подземные воды, циркуляционный агент и частицы плывуна и шлама отводят через устье опережающей скважины 5 при открытой системе водо-шламоотвода 13.После снятия напора подземных вод в плывунных отложениях 6 беспрепятственно проходят замораживающей скважиной 14 определенный участок (фиг. 3) пород. При повышении давления подземных вод осуществляют следующий этап гидроразрыва 15, цикл повторяют и таким образом осуществляют бурение замораживающих скважин до расчетной глубины.Секции фильтровальных труб 7 устья...

Номер патента: 1507965

Опубликовано: 15.09.1989

Авторы: Атрушкевич, Галкин, Матвеев, Швецова

МПК: E21C 25/60, E21C 45/00

Метки: агрегат, гидромониторный

...из рамы 6, полиспаста с гидроцилиндрами 7 его раздвижки, на штоках 8 которых установлены блоки 9 и 10, и отводных роликов 11, закрепленных на раме 6. Корпуса гидроцнлиндров 7 попарно соединены торцовыми стенками между собой и закреплены на раме 6, а их штоки 8 направлены в противоположные стороны. Гибкий тяговый элемент 12 расположен между отводными роликами 11. На блоках 9 выполнены ручьи, расположенные от оси симметрии блока на расстоянии не менее 0,5 диаметра гибкого тягового элемента, а на блоке 10 - не менее 1,5 диаметра гибкого элемента. Каждая ветвь 13 и 14 гибкого тягового элемента 12 выполнена из двух тросов, одни концы которых жестко закреплены на рамах 6, а другие огибают блоки 9, 1 О и соединены с исполнительным...

Номер патента: 1507488

Опубликовано: 15.09.1989

Авторы: Багрянцев, Костомаха, Култаева, Кустов, Матвеев, Михеев, Николаев, Суздальцев, Чевалков

МПК: B21B 45/04

Метки: окалины, проволоки

...камеры к ее диаметру определяется устойчивостью вращающегося порошково-газового слоя.При отношении больше 0,3 часть порошка тормозится, выпадает в месте соприкосновения вращающегося слоя с крышками и пограничным течением выносится из камеры.При отношении меньше 0,05 за счет взаимодействия пограничных слоев резко увеличивается ее гидравлическое сопротивление, уменьшается скорость вращения порошково-газового слоя и частицы абразива выносятся через отверстие для окалины,Газовые затворы образуют газовую подушку, которая удерживает порошково-газовый слой без выноса абразива в отверстия для пропуска изделия, Соединение газовых затворов с полостью, образованной корпусом и камерой, обеспечивает постоянный перепад давления между...

Номер патента: 1504557

Опубликовано: 30.08.1989

Авторы: Басков, Бовсуновский, Матвеев, Чайковский, Шульгинов

МПК: G01N 3/32

Метки: амплитудозависимого, относительного, рассеяния, фазовый, энергии

...) = а,ЕО 1, где а; = 27 аП 1-в), циенты а; определяют из системы уравнений щ = а; ( Я), 3=1,2,)и.1= регистрируют сигнапы деформации го вида (например, продольной) и1меряют амплитуду Ео Е этой деформации поверхности образца и сдвиг фазмежду колебаниями в этих точках. После этого уровень возбуждений колебаний в образце изменяют и повторряют измерения амплитуды со Едеформации в тех же точках образца и сдвига фази)Для получения зависимости относительного рассеяния энергии материала образца от величины деформации образец периодически подвергают циклическому гармоническому деформированию при различных 1 (1 1.,2,щ) амп1504557 где а, 2 пц/(1 х ) 5 1 = 12 щ, а коэффициенты а, темы уравнений определяют из сисфазовый способ определения...

Номер патента: 1503982

Опубликовано: 30.08.1989

Авторы: Архипов, Гарбуз, Ефимов, Матвеев, Мирошниченко, Орджоникидзе, Петров, Попов, Притула, Чебурко, Чистяков, Шевченко

МПК: B22D 7/10

Метки: смесь, теплоизолирующая

...результате слит ки имеют бездефектную поверхность, минимальное содержание неметаллических включений в поверхностном слое и повышенный запас плотного металла в прибыли, что обеспечивает повышение выхода годного. Расход смеси 1,0- 1,3 кг/т стали 2 табл. В табл, 2 представ свойствах теплоизолир также результаты их и ложницы,Приведенные в табл,2 данные свидетельствуют о том, чтобретению характериэуетсчениями объемной массыта теплопроводности и п. пературой плавления. В ренадежной защиты жидкого мет1503982 Таблица 1 15 Ингредиенты Содержание (мас.Е)в смесях 1 2 . 338 45 62 55 Формула изобретения 30 70 ГрафитДиатомит Таблица 2 Смесь Показатели 2 д Объемная масса смеси, г/смз1 Коэффициент теплопроводности смесипри 1250 С, ккал/и ч...

Номер патента: 1502789

Опубликовано: 23.08.1989

Авторы: Либерман, Матвеев

МПК: E21B 4/14

Метки: гидроударник, действия, прямого

...превышает диаметр Й поршня-бойка 11.Гидроударник работает следующим образом.При постановке бурового снаряда на забой шлицевой шток 15 входит внутрь корпуса 1, толкая пружиной 14 поршни-бойки 13, 12 и 11 вверх до соударения верхнего торца поршня- бойка 11 с хвостовиком 7 клапана 4 При этом ребра 10 упираются в торец внутренней полости 9 втулки 3 и перекрывают по ширине продольные пазы 6. Последующее движение вверх невоэможно, ибо в этом случае наступаетразрыв жидкости, так как диаметр дпоршня-бойка 11 меньше диаметра 0поршневой пары втулка-ребра-корпус.Давление жидкости над поршневойпарой воздействует после перекрытияпазов 6 на большую площадь, чемплощадь поршня-бойка 11, что способствует более резкой остановке поршней-бойков 11-13 и...

Номер патента: 1502702

Опубликовано: 23.08.1989

Авторы: Гуменик, Долюк, Матвеев, Мечкань, Мищенко

МПК: E02D 3/10

Метки: глинистых, карта, обезвоживания, суспензий

...карты перед повторной еезаливкой глинистой суспензией. 1 з.п.ф-лы, 3 ил. тонированный желоб 3, борта 4 которого имеют вертикальные щели 5. Каждый борт 4 имеет поперечное сечение в виде прямоугольного трегуольника, обращенного гипотенузой наружу желоба 3, в сторону валов 2. Угол у основания трегуольного сечения целесообразно принимать в пределах 37-45 при высоте борта 4 соответственно 1,3- 1,0 м. Днище желоба 3 может иметь поперечное сечение в виде равностороннего тупоугольного треугольника, обращенного вершиной вверх, с углами при основании 1-5осуществляют сле- д1502702 площадки 1, заполняя карту до заданного .уровня, определяемого необходимой толщиной слоя высохшей глины, За счет слива отстоявшейся воды, испарения и Фильтрации воды...

Номер патента: 474288

Опубликовано: 15.08.1989

Авторы: Магомаев, Маненьков, Матвеев

МПК: G05B 19/02, G06F 9/00

Метки: программного

...распределителей 2-2осуществляется последовательное подключение переключателей блоков 3-3набора программ ксоответствующим выходам дешифратора1. Исполнительный блок 10 выдает сигналы управления в схему автоматического управления пилой АЦи сигналына прекращение подачи рудничного долготья,Перед началом работы устройстваоператор производит следующие операции: при помощи переключателей блоковнабора программ Фиксирует программы,участвующие в распиловке; на переключателях коммутаторов блоков регистрации выполнения программ, соответствующих переключателям блоков набора программ, устанавливает числа, равныеколичеству руддолготья, которое требуется распилить по заданным программам.После того, как произведена установка переключателей...

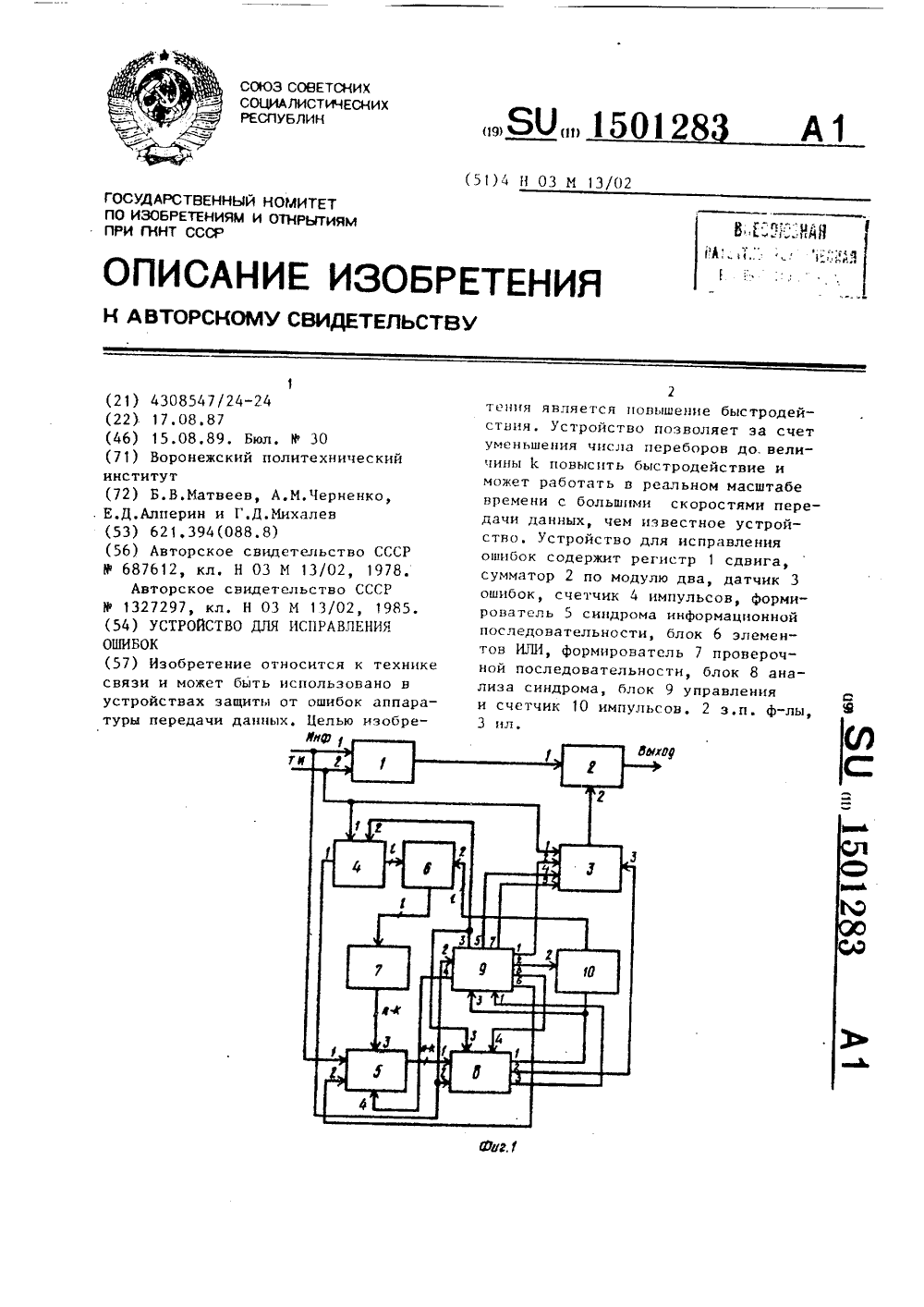

Номер патента: 1501283

Опубликовано: 15.08.1989

Авторы: Альперин, Матвеев, Михалев, Черненко

МПК: H03M 13/51

Метки: исправления, ошибок

...".окд 8 понв;яется импульс и н регистр датчика 3 ошиГ ок здписьцдется единица. С входа сч тчикд 1;з,.цимст"я сигнал (устдцдвпивдет,.я ноль и с.четчик усдвлицсется по ных ц цулсвое сотояцие, ОтсутстЛе игцдп, нд входе блок, 9реди;,едсь яст также отсутствие ца его шестом выходе импульсовоступдщх в счсчек 1 О еНулевая 1-разрядная комбинация, поступдющая со счетчика О через блок 6,устанавливает нд выхсс блоканулевую (и-М -разрядную комбинацию,Наличие сигнала на втором выходе блока 8 запрещает в блоке 9 формрованне на его выходе второго импульсадля демодификдции синдрома,С второго Выхода блокд 9 продолвают поступать импульсы на вход датчика 3 ошибок, продьц"ая записаннуюв нем информдцин, Всео на вход датчика 3 постудет 1 с импульсов,...

Номер патента: 1501254

Опубликовано: 15.08.1989

Авторы: Матвеев, Проць

МПК: H03D 3/00

Метки: детектор, цифровой, частотный

...на фиг.2 - егодемодуляциоиная характеристика,Цифровой частотный детекторсодержит первый элемент 1 задержки,первый умножитель 2, первый фильтр 3нижних частот, функциональный делитель 4, функциональный преобразова 25тель 5 вида агсз 1 пх, второй фильтр6 нижних частот, второй умножитель 7,второй элемент 8 задержки, сумматор 9.Цифровой частотный детектор работает следующим образом.Входной ЧМ-сигнал цветности ГЕКАМпоступает на вход цифрового частотного детектора в виде И-разрядныхслов с тактовой частотой Р = 4 Р =17,144 МГЦ. Входной ЧМ-сигнал 35цветности СЕКАМ можно представитьвыражением 13 еу т К сон(И + Чо)где К - амплитуда ЧМ сигнала; 40Ит 21(Р, +ЬР) - круговая частота ЧМсигнала,в- несущая частота ЧМсигнала",ЬР - девиация...

Номер патента: 1501253

Опубликовано: 15.08.1989

Авторы: Басий, Матвеев, Сташкив

МПК: H03D 3/00

Метки: детектор, цифровой, частотный

...описываемый выражением (1), поступает на входы первого квадратора 2 и первого элемента 1 задержки амплитуда входногоЧМ-сигнала;круговая частота входго ЧМ-сигнала;несущая круговая частвходного ЧМ-сигнала;- девиация частоты входго ЧМ-сигнала.е первого квадратора 2ывается выражением В блоке 11 происходит преобсигнала (3) в соответствиилой+ сов(2 Яс -Я)+созь,сов(2 У -Ю,). Анализ выражения (8) показывает, что выходной сигнал второго квадратора 7 состоит из суммы низкочастотных и высокочастотных колебаний, которые могут быть разделены с помощью фильтрации, Так как полезная информация содержится в низкочастотных составляющих сигнала (8), то достаточно применить ФНЧ для вьделения нужного сигнала. Это выделение про15012536 исходит во...

Номер патента: 1500414

Опубликовано: 15.08.1989

Авторы: Волынцев-Шурин, Готовкин, Гуров, Матвеев, Титов, Усольцев, Халдинов, Шпунькин

МПК: B21D 28/14, B21D 43/00

Метки: ленточного, полосового, штамп

...в виде, например, рулонницы, оснащенной шаговой подачей не показаны) Конец материала 6 вводится в рабочую зону штампа между роликами 3 и подпружиненным направляющим роликом 10 и фиксируется по предварительному упору 34, приводимому в действие вручную или с помощью сжатого воздуха, Совершается первый рабочий ход, При этом пуансонами 36 и матрицами 7 в материале 6 вырезаются технологические пазы. Нри подъеме верхней500414 35 части штампа подпружиненный съемник37 снимает материал 6 с пуансонов36, Перед началом следующего рабочего хода механизм подачи рулонницыподает материал 6 на требуемый шаг,Материал 6 при подаче перемещаетсяпо планкам 16 и верхним плоскостямматриц 2, 3, 7, Когда кромка технологического паза доходит до полоожения,...

Номер патента: 1499032

Опубликовано: 07.08.1989

Авторы: Горбачев, Громыко, Евграфов, Евдокимов, Матвеев, Митюков, Новиков

МПК: F16J 15/02

Метки: неподвижное, разъемное, уплотнительное

...внешней цилиндрической поверхностью 19 и торцовой поверхностью 20. Поверхности 19 и 14 кольца сопряжены между собой радиусом К,. На) .при,)с)Г,11(с,)сипр Г)Г ) с,1,1 и ;1, 1 С ( Г; 1 В Ь Л ( ;) ,1 К 1 1 )1)-(Ч )Ц(С 1( 1 )1111,11(Ь, "1;Л 1 Т;11)КОВ -СГСо(.),ИНЕИ И,1,; .;, 6,Рьер;1 )и у и.ф цени, образован.и), тлз(,ми 12 и и , лИ)стяли 14В нркл,дне 2 нредл с"игрецы нере.Лск 1, оиерстия 22. Бо ( тд цс 1 дляогвод) ) цек нредусл(О(рс н Ь)Нал 23,ик(н Идниийся ш Гуцер)," 1 Н(казан).1 не ) ,Итнительные иоцерхн(сти ирокладки )1;1(и (н и 51 Гкое Герме)т.1 и ртк)1(ьес НОкры.Г)1 (м( н,. ср)бр(. )торп.);)С 1 и т и.).УстрйсГВО р6д. ( (, Слл н)н(им и)Р(11) л.ри сбркс усройстн прокладка 2у тднднлинится на флзнец 1, центрируется фиксирующим ксльценым...

Номер патента: 1499031

Опубликовано: 07.08.1989

Авторы: Горбачев, Громыко, Матвеев, Митюков, Мовчан, Постников

МПК: F16J 15/00

Метки: неподвижное, разъемное, уплотнительное

...жестко соединены между собой по периферии опорного кольца 15 с торцовыми поверхностями 16, ограничивающими )житие усов 10 и 12. В кольце 15 выполнены церепускцые гв рстия7, предцазци с нные для отвода утечки после первоо барьера уплотнения и выравнивания при э(оч давления перед вторым барьером, а гикже для контроля утечки после первого барьера при эксплуатации устройства и гидропцевмоиспытанця усов второо барьера в цсховых условиях.Осевой размер посадочного места под прокладку определяется размерами контакгируюцих поверхностей фланцеви 2. Центровка флднцев 1 и 2 друг относительно други исключает возможность повреждения уплотцительцых поверхностей прокладки 3.Уплотццтельцое устроство работает сле. дую(цим образом. 20 25 30 35 40 45...

Номер патента: 1498950

Опубликовано: 07.08.1989

Авторы: Матвеев, Харченко

МПК: F04C 2/00

Метки: двухроторная

...На тор; цовой поверхности роторов 6 со стороны, , противоположной дискам 7, выполнены кана-лы 11, Внутренняя поверхность дисков 7сопряжены с внутренней поверхностью торцовых крышек 3. Машина работает следующим образом. При синхронном повороте роторов 6 в нижней левой части камеры образуется увеличивающийся объем, одновременно окно 8 диска совмещается с окном 4 торцовой крышки, тем самым сообщая увеличиваю, щийся объем со впускным окном 4 (фиг. 6). Одновременно в верхней части камеры объем уменьшается и через канал 11 и окно 5 задней торцовой крышки 3 сообщается с выпускным коллектором (не показан). При достижении левой гранью правого ротора 6 верхнего излома камеры происходит и нтенс и вное с ж атне (ф иг. 7), Макси м аль ное 4открытие...

Номер патента: 1498506

Опубликовано: 07.08.1989

Авторы: Бейтуганов, Заборонок, Кузнецова, Матвеев

МПК: A62B 35/00

Метки: пояс, предохранительный

...поясе соосное отверстие 18 под перевернутым люверсом выполнено овальным с большим диаметром в направлении продольной оси ремня, и между поясом и перевернутым лювер сом смонтирована уплотняющая прокладка 19 с возможностью огибания ремня так, что часть прокладки расположена с наружной стороны ремня, а часть - между ремнем и подкладкой 20, а в прокладке выполнено отверстие 21 меньшего диаметра чем у люверса.Работа предохранительного пояса осуществляется следующим образом. Застегивание пояса при его одевании для производства строительно-монтажных работ на высоте производится за любое отверстие 3 в ремне 1, кроме последнего 18, предназначенного для испытания пояса.При защитном действии пояса динамическое усилие через строп 5...

Номер патента: 1497294

Опубликовано: 30.07.1989

Авторы: Быков, Васильев, Володин, Мартынычев, Матвеев, Осипов

МПК: C25D 19/00

Метки: автоматическая, гальванохимической, линия

...барабана50с их кодовой пластины, причем захваты устройства 23 находятся передподъемом под захватами подвески илибарабана,После окончательного останова устройства 23 для переноса обрабатываемых деталей и считывания кода подвески 13 или барабана 14 включаетсяпривод вертикального перемещения бал 94 6ки 17, по которой передвигается устройство 23 для переноса обрабатываемых деталей. При подъеме балки 17с устройством 23 его захваты входятво взаимодействие с захватом 18 подвески или барабана, а при дальнейшемдвижении вверх происходит подъемподвески или барабана, По достижении балкой 17 с устройством 23 верхнего положения балка 17 взаимодействует с датчиком своего верхнегоположения, в результате чего выдается команда на выключение...

Номер патента: 1496815

Опубликовано: 30.07.1989

Авторы: Альтшулер, Левинсон, Матвеев, Юдицкий

МПК: B01J 2/20

Метки: гранулирования, пастообразных

...материала с воздухом,На фиг. 1 показана схема установкидля получения гранулированного продукта; на фиг, 2 - устройство для гранулирования,Установка содержит бункер 1 длясыпучих элементов, емкость 2 для жидких компонентов, смеситель 3, пастоприемник 4, устройство 5 для гранулирования, транспортер 6, ножи 7 и ство для гранулирования рпус 9, выполненный в в й трубы. К верхней част 2нулирования пастообраз в для формования сырья е активированного угляЗатем с помощью приводного элемента 18 приводят в действие валки 13-15, Валки поочередно поступак 1 т на заходное колено 19 направляющего желоба 20, который направляет их на участок взаимодействия с эластичной трубой- корпусом 9. Деформируемая эластичная труба выталкивает...

Номер патента: 1496775

Опубликовано: 30.07.1989

Авторы: Жадкевич, Каралкин, Матвеев, Сулейманова, Черкасов

МПК: A61B 6/00

Метки: артериального, кровотока, печени, портального

...кровотока. Перенос полученных временных параметров на гистограмму паренхимы печени дал возможность точно определить площади под кривой прохождения индикатора через паренхиму печени, соответствующие обеим фазам. Параметры печеночного кровотока рассчитали на основании полученных данных по формулам: 20 4Япорт=1585 Х1 2 6 -- 1585 Х 0,5=1,206 - 0,6031,206= 792,5 мл/мин (50%).Полученные данные свидетельствуют о восстановлении общего печеночного и портального кровотока после тромбэктомии из воротной вены, а также о компенсаторном увеличении артериального притока крови к печени.Пример 2. Больной С., 79 лет, диагноз: острый деструктивный холецистит, местный перитонит. П ри поступлении состояние больного было тяжелым, отмечалась...

Номер патента: 1495822

Опубликовано: 23.07.1989

Авторы: Агрест, Кизилов, Матвеев, Мельников

МПК: G06G 7/16

Метки: множительно-делительное

...блока 4 Оумножения;Х, 1 - напряжения на входе блокаумножения.Функция блока деленияК д а + КХ(2)45ЬЯ у Фгде а - аддитивная погрешность блока7деления;К - коэффициент передачи блока9деления;50Х, У - напряжение на входах делимого и делителя блока деления,Тогда на и-м такте выходное напряжение будет Т11 (Кма .ВцхСи + аюф+ а (1, (3) где СВи- выходное напряжениена (и)-м такте;Тд - постоянная интегрированияТ - длительность тактаработы устройства;Х(й) - напряжение.с первоговхода устройства;У(1) - напряжение с второговхода устройства;4(С) - напряжение с третьего входа устройстна.Предположим, что за время одного такта работы устройства Х(1), У(й), М(1) изменяются мало, тогда ныражение (3) примет вид(КсйуыСи 13 + ам, гВвии+Тв КмК чу То КМК 40...

Номер патента: 1495624

Опубликовано: 23.07.1989

Авторы: Богданов, Васильев, Киселев, Матвеев

МПК: F28D 15/00

Метки: работы, рекуперативного, теплообменника

...эоны испарения и конд.сации которых разделяют трубной доской, путем непрерывной циркуляции через данные эоны соответственно охлаждаемой и нагре. взсмой сред, отличающийся тем, что, с целью улучшения эксплуатационных хз рзктсрн:тик при использовании тсплообмс н. Н ИКЗ В ВЕНТИЛ и ЦНОН Н Ы Х УСТЗ ЦООКЗ Х. По 1 1115. днчески направление циркуляция нзгрнз мои и охлзждаемой сред изменяют нз иИь. тнвоположнос.2. Спос )б по п. 1, Отлачаюпч;:пан тем, что изме 1 ени. направления движении сред осугцсстоляьог Одновременно..Иц, которые нзб;коны ДЛ 51 НЭМСНСНИЯ НЗПРЗ рсд через тснлообмгццн особ работы рекуперзтн к а закл юч з етс я з след Через зоны испарения 2 и кон"снзции ,з ;спрерывцо пропускают охлз кдзсмую и нагреваем ую среды...

Номер патента: 1495497

Опубликовано: 23.07.1989

Авторы: Александров, Басенов, Малов, Матвеев, Мотин, Никитенко, Чурсин

МПК: F04B 9/08

Метки: насос, поршневой

...всасывающую полость под всасывающие клапаны 17 и 18, В этом положении через всасывающий клапан 18 происходит заполнение полости 15, из полости 14 производится нагнетание перекачи. ваемой жидкости в нагнетательную магист. раль 19 через нагнетательные клапаны 21 и 22. Клапаны 17 и 20 при этом закрыты. Когда поршень 2 приходит в крайнее правое положение и нажимает своим торцом на толкатель 8 переключателя 10, последний, двигаясь влево, нажимает на левый торец золотника-переключателя 6, который перебрасывает золотник-распределитель 7, пропускающий сжатый воздух в полость 4 пневмоцилиндра 1, а полость 3 соединяющий с атмосферой.Поршни 2 и 1 начинают двигаться в крайнее левое положение, при этом происходит заполнение полости 14, а из полости...

Номер патента: 1494204

Опубликовано: 15.07.1989

Авторы: Аристов, Кузнецов, Матвеев

МПК: H03D 13/00

Метки: дискриминатор, цифровой, частотно-фазовый

...сравнениячастот со знаком "1", при этом пятый 13 и седьмой 21 элементы И-НЕзакрыты нулевым уровнем прямого выхода первого 0-триггера 8 (фиг. Зг),а четвертый 14 и шестой 20 элементыИ-НЕ открыты единичным уровнем прямого выхода второго 0-триггера 9 35 (фиг. Зж).Совпадение коротких импульсов пер.вого формирователя 10 (фиг. Зз) сотрицательными импульсами (1 с+1)-гознакового разряда статического ре гистра 4 (фиг. Зб) на входе четвертого элемента И-НЕ 14 и с нулевымуровнем первого 0-триггера 8 навходе пятого элемента И-НЕ 13 препятствуют выключению режима сравнения 45,частот.1Выключение режима сравнения частот происходит после изменения знакаразности частот входного и опорногосигналов, когда разность фаз этихсигналов начинает убывать от...

Номер патента: 1494006

Опубликовано: 15.07.1989

Авторы: Давыдов, Матвеев

МПК: G06F 11/30

Метки: дешифратора

...(как ука-. зывалось выше) сигнал с выхода первого элемента задержки первой группы 3элементов задержки через элЕмент ИЛЕ6 установит в единичное состояниетриггер 1 и через второй элемент ИЛИгруппы 4 элементов ИЛИ поступит наопрос второго элемента И группы 7элементов И. На выходе второго элемента равнозначности группы 13 элементов равнозначности присутствуетнулевой сигнал, поскольку на первомвходе этого элемента равнозначностигруппы 13 элементов равнозначностиприсутствует нулевой сигнал, а навтором - единичный с выхода триггера 2, Поэтому второй элемент И группы 7 элементов И оказывается закры -тым и триггер 1 остается в единичном состоянии.Сигнал с выхода элемента ИЛИ 6проходит на первый выход второго коммутатора 8, задерживается на...

Номер патента: 1493982

Опубликовано: 15.07.1989

Авторы: Дрончак, Матвеев, Перцов, Реш

МПК: G05D 7/01

Метки: расхода, регулятор

...15 камеры, соединенные соответственно с входным каналом 16 и выходным каналом 17, соединенным междусобой через второй дроссель 18, Клапан 11 подпружинен пружиной 19 с винтом 20. 40Регулятор работает следующим,об- О разом,При подаче рабочей среды во входной канал бона дросселе 18 возникает перепад давления, который действует на кольцевой поршень 12, Регулирующий клапан 9 закрыт и эа счет разности площадей поджат герметиэирующей фаской к корпусу и разделяет первую камеру 14 от спивной полости 10. С увеличением расхода перепад давления на дросселе 18 и сила, действующая на поршень 12 увеличивается. Преодолевается усилие пружины 19 и клапаноткрывает свре седло и пропус кает жидкость из камеры 14 через дроссепь 8 в сливную полость 10. За...

Номер патента: 1493947

Опубликовано: 15.07.1989

Авторы: Валко, Матвеев, Покалицын, Пятыхин, Толстиков

МПК: G01N 19/04

Метки: адгезионного, образец, разрушения, энергии

...2,ет диаметр, равный диаметру отверности соосно отверстию п полнена коническая прото основание которой обраще тию и имеет диаметр, рав ру отверстия, а образующ наклонены к поверхности углом от 4 до 9. стия 2, а образующие 5 проточки наклонены к поверхности подложки 1 под углом 4-9 О. Подложка 1 и пластина 3 свяэаны между собой адгеэивом 6,Образец испытывают следующим образом.Испытуемый образец устанавливаютмежду двумя зажимными дисками 7 и 8.Подают в отверстие 2 подложки 1 жидкость под давлением, величину которого измеряют золотником 9 давления.Под действием расклинивающего давле-,1ния жидкости срабатывается и начинает расти трещина на границе разделаадгезив 6 - профилированная упругаяпластина 3, При нестабильном развитии длины...

Номер патента: 1493757

Опубликовано: 15.07.1989

Авторы: Зиновьев, Матвеев, Морозов, Подчуфаров, Рабунский, Сальников, Смирнов

МПК: E04H 12/28

Метки: дымовая, труба

...конденсатавне консоли 2 каждого звена футеровки 3. Для предотвращения затеканияконденсата за нижний край вьппележащего звена футеровки на нем.выполнена канавка 9, а для того, чтобы конденсат не проник на внешнююсторону футеровки с ее внутреннейстороны, швы бетонирования выполняют, например, "вчетверть", т.е. таким образом, что образуется вертикальное препятствие 10 движению капель в горизонтальном направлении.Нижняя часть 7 каждого,вышележащего звена футеровки 3 расположенас зазором 11 относительно верхнейчасти 5 нижнего звена футеровки иобе части соединены между собой гибким термокоррозионностойким защитнымфартуком 12, перекрывающим зазор 11Защитныи фартук 12 выполнен изткани или пленки, например оксалонаи закреплен таким образом,...

Номер патента: 1488110

Опубликовано: 23.06.1989

Авторы: Афанасьев, Ганенко, Голод, Дуб, Ефимов, Зоркин, Игнатенко, Игнатьев, Иодковский, Иоффе, Ключарев, Козлов, Лебедев, Лискин, Литвак, Лубенец, Матвеев, Новицкий, Пыхтарь, Скок, Соболев, Сулягин

МПК: B22D 7/02

Метки: слитков, стальных

...привести к повышенному их содержанию в нижней, части слитка, выходящему за пределы марочного состава.Содержание углерода и соответствующее ему содержание молибдена вжидкой стали в процессе разливки уменьшают после заливки 20-603 массы слитка через каждые 20-603 егомассы вследствие того, что в верхней части слитка получает развитие положительная ликвация этих элементов. Далее в каждой последующей порции заливаемого металла содержание углерода и молибдена снижают, причем содержание углерода в последней порции металла составляет 90-407. его среднемарочного содержания.Масса каждой порции металла определяется технологическими особенностями: массой слитка схемой набора металла для слитка составом металР.5 ла и т.д. (например для слитка...

Номер патента: 1241589

Опубликовано: 07.06.1989

Авторы: Матвеев, Мотягин

МПК: B23C 3/28

Метки: криволинейных, пазов
