Матвеев

Номер патента: 1361087

Опубликовано: 23.12.1987

Авторы: Вольвенко, Кременицкий, Матвеев, Мороков, Руденков

МПК: B65G 53/40

Метки: камерный, питатель

...Набункере 1 смонтировано приспособление3 для отвода из него газа, Полостьемкости 1 сообщена с загрузочным трубопроводом 4, выходной конец 5 которого размещен под отражательным стаканом 2 соосно ему и обращен вверх.Торец выходного конца 5 загрузочноготрубопровода 4 расположен на уровне 25открытой части стакана 2. Загрузочныйтрубопровод 4 выполнен с коленом 6под углом 90 О, размещенным внутри емкости 1, Внутренний диаметр отражательного стакана 2 равен 1,5-5 диаметрам колена 6. При уменьшении отношения диаметра отражательного стакана2 к диаметру колена 6 менее 1,5 увеличивается сопротивление загрузке, апри увеличении указанного отношенияболее 5 увеличивается износ стенокемкости 1, поскольку частицы материала, отразившись от днища...

Номер патента: 1360825

Опубликовано: 23.12.1987

Автор: Матвеев

МПК: B07C 5/14

Метки: лесоматериалов, сортировки

...выходной пороговый элемент 59 которого в блоке 38 включает реле 63, а последнее подключает к сетй магнит 65, а также реле 68 вре . мени.Последнее через соответствующий гидрораспределитель (не показан) осуществляет наклон основного лотка 24 первого механизма 15 в направлении 11. Поэтому перемещающийся секцией 8 короткомерный сортимент в конце ее падает на повернутый основной лоток 24 в направлении 11 и далее перемещается на дополнительную секцию 9. Этой секцией сортимент перемещается в направлении к дополнительному механизму 16 уже на пониженной скорости, например 1 м/с, реле 68 времени при этом отключает реле 50 и 63, а последнее - и само реле 68.Вследствие этого крестовый перек - лючатель 39 вновь готов к заказу последующего сортимента....

Номер патента: 1359542

Опубликовано: 15.12.1987

Авторы: Домогацкий, Матвеев, Муратов, Цыпленков

МПК: F16L 33/22

Метки: арматуры, высокого, давления, заделки, концевой, рукава

...аппаратурой)и центрирующим штырем 10, Причем гидропривод должен включать в себя направляющее устройство 11, датчик 12давления в рабочей полости гидроцилиндра обжимной головки с переключающим устройством 13 и датчик 14 ограничения деформации во внутренней поверхности ниппеля, связанные с приводом направляющего устройства 11Способ заделки осуществляется следующим обраэом,Перед сборкой обрезают, например,наружную оболочку 2 рукава 1 надевают свободно на этот участок муфту6 и вставляют внутрь рукава ниппель5, после чего муфту обжимают по наружному диаметру Р, . При достиже10 нии максимального давления на муфтуобжимными кулачками обжатие прекращают.Степень обжатия рукава между муфтой и ниппелем ограничивают величинойГ допустимой...

Номер патента: 1359426

Опубликовано: 15.12.1987

Авторы: Гагаркин, Кильвандер, Матвеев

МПК: E04H 9/02

Метки: возводимое, здание, склонах, террасного, типа

...сечение А-А нафиг1.Здание террасного типа, возводимое на склонах, включает фундаменты1 и 2, несущие конструкции 3 в видесплошных арок-стенок 4 с выступами 5,которые установлены наклонно в ихвертикальной плоскости, и конструкцииэтажей 6,Нижние фундаменты 1 размещены наотметке подошвы склона наклонно всторону последнего, а верхние фундаменты 2 - вертикально у верхнейотметки склона,Конструкции этажей 6 оперты навыступы 5 арок-стенок 4.Здание террасного типа, возводимое на склонах, работает следующимобразом. Здание не пригружает своим весоммалоустойчивые породы склона, вслед.ствие чего на склоне достаточно вы полнения защитных мероприятий профилактического характера. Следовательно, затраты на защиту территории уменьшаются или...

Номер патента: 1359220

Опубликовано: 15.12.1987

Авторы: Кобылинский, Матвеев, Набигуз, Овдей

МПК: B65F 3/02

Метки: выгрузки, кузова, мусора, мусоровоза

...10. Упор 5,взаимодействуя с зацепами 8, обеспечивает перемещение плиты в направлении выгрузки или уплотнения мусора(рабочий ход),Бозврат плиты в исходное положение осуществляется при помощи лебедки 11, трос 12 которой связан с концом наклонного рычага 3. Плита установлена в продольндй направляющей13 днища кузова. Устройство снабжено стопорным механизмом для плиты,Стопорный механизм выполнен в видедополнительного рычага 14, которыйжестко прикреплен к оси 2 и шарнирно посредством тяги 15 - к дополнительному поворотному упору 16, установленному в вертикальных направляющих 17 посредством оси 18, котораяшарнирно связывает упор 16 с нижнимконцом тяги. Упор 16 входит в зацепление с зацепами 19, неподвижнозакрепленными на направляющей...

Номер патента: 1357644

Опубликовано: 07.12.1987

Авторы: Барченко, Бырин, Горбачев, Громыко, Евграфов, Матвеев, Петренко

МПК: F16J 15/00

Метки: металлических, уплотнителей, упругими, усами

...усов достигается засчет частичного обмятия и калибровкиповерхностей усов под действием осевого усилия от их обжатия в приспосо блении и от давления при гидронагружении внутренней полости усов, Гидронагружение усов давлением не тольковыравнивает напряженное состояниеусов, но и обеспечивает его стабилизацию в партии деталей. Кроме того,гидронагружение давлением несколькобольшым рабочего давления приводит кзаневоливанию усов, что в конечномразультате обеспечивает работу усов 50в размерах штатного гнезда в упругой В то же время введение контроля герметичности уплотнителя в процессе55 нагружения позволяет судить о работоспособности конкретно каждого уплотнителя и производить их отбраковку. 44 4Величина давления при гидронагружениии время...

Номер патента: 1357434

Опубликовано: 07.12.1987

Авторы: Авсиевич, Аленичев, Матвеев, Мороков, Николаев, Фомин

МПК: C21C 7/00

Метки: жидкой, стали

...=:астиц порошкообразного материала в объеме металлаи снижени 10 эффектвнОсти ОбрЯООткиметалла порошком, При погружениифурмы на глубину более 25/ высотыстолба металла имеет место интенсив. -ное волнообразова 1.яе на поверхностиметялля, которое гриводят к потерямметалла и выводу из строя стялераз ливочного ковша (табл,.3),Апробирование ;: производственных.условиях предлагаемого способа подтвердило эффективность его применения при обработке металла порошкообрд.зными материагами,Предлагаемый сг:особ включает операции, выпслняемые в следуощей после,цовательности: вылуск металла из стялеплавильного агрегата в ковш", при:сядкя ряскяслителей или легирующихматериалов после;.яполнения ковша натреть высоты: одновременная с выпуском подача...

Номер патента: 1357129

Опубликовано: 07.12.1987

Авторы: Алексеев, Клименков, Матвеев, Савицкий

МПК: B22F 3/02

Метки: порошков, прессования

...с поршнем гидроцилиндра 8, при его срабатывании перекрывает выход из загрузочно го бункера 3, отделяя порцию порошка (фиг.2) .В действие приводят пуансон 6, который совершает возвратно-поступательное движение, переходя из 45 начального положения (фиг,2) в конечное (Фиг,4).При этом клин 9, расположенный на торце пуансона, перемещается совместно с ним, предварительно уплот О няя порцию порошка в виде элемента, имеющего переменные размеры в направлении прессования. При дальнейшем движении пуансона клин (фиг.3), соединенный с гидроцилиндром 10, пеРемещается в направлении, перпендику" лярном направлению прессования, выдвигаясь из зоны формования Торцовая поверхность пуансона окончательно доуплотняет порцию порошка, При этом наиболее...

Номер патента: 1356233

Опубликовано: 30.11.1987

Авторы: Ванде-Кирков, Матвеев, Юров

МПК: H04B 1/64

Метки: звуковых, инерционным, кодирования, компандированием, сигналов

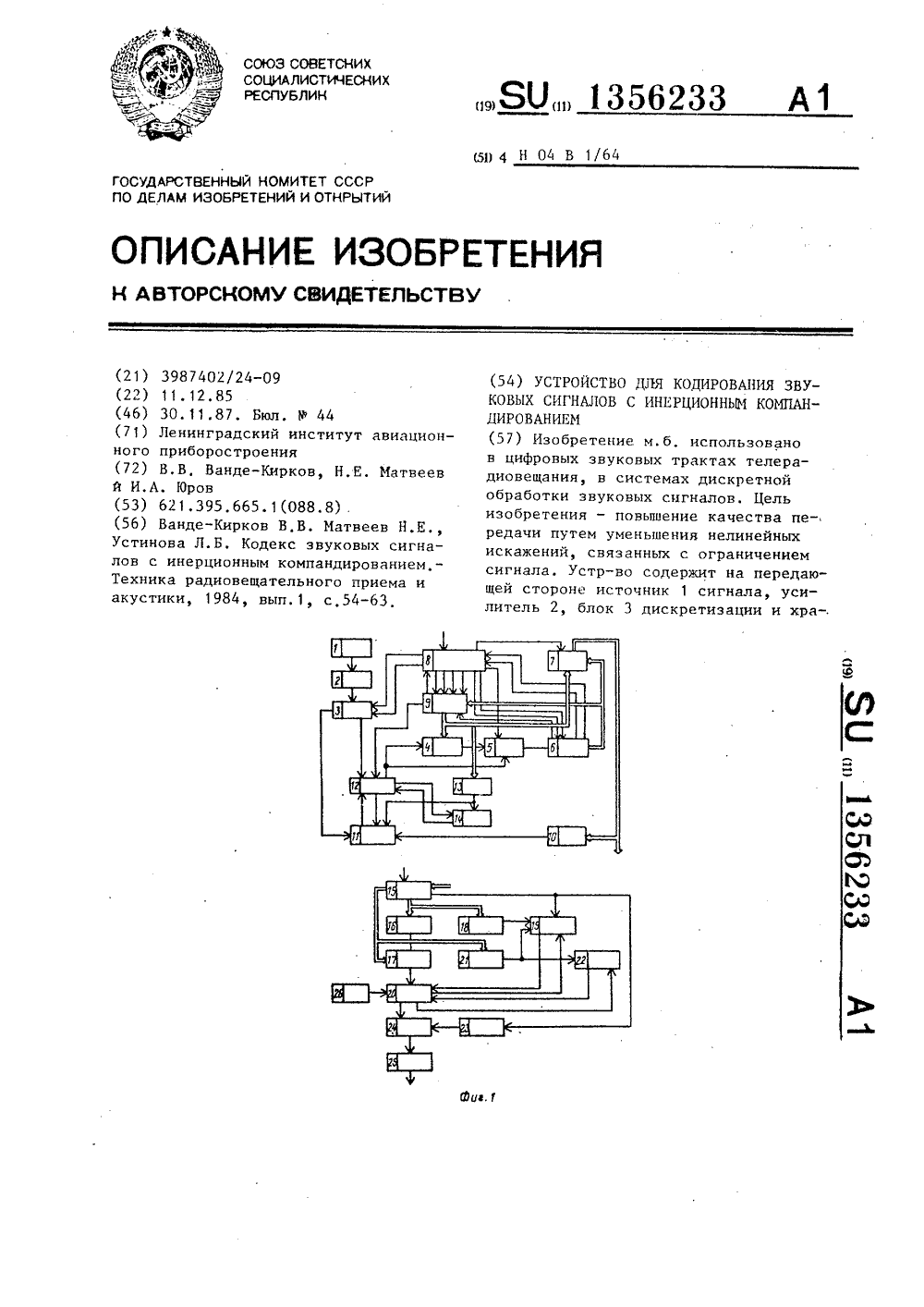

...установки приведены на фиг.7, Входной регистр 15 содержит собственно регистр и регенератор импульсов частоты дискретизации - мультивибратор с нремязадающими элементами, ЦАП 16 содер;.ит преобразователь 336чецный к источнику напряжения, н конденсатор,Схема первого блока 1 О проверки разрядов на равнозначность, первого блока 13 анализа кода шкалы, первого блока 11 формирования СП и перврго блока 14 формирования СКП представлена нафиг . 6.Первый блока 10 проверки разрядов на разнозначностьпредставляет собой комбинационную логическуюсхему,реализующую следующую таблицу истинности. код-ток и сумматор токов, выполненный на операционном усилителе.Первый экспандер 17 содержит резистивную матрицу 80, аналоговый мультиплексор 81 и...

Номер патента: 1355259

Опубликовано: 30.11.1987

Авторы: Матвеев, Шильников

МПК: A61B 17/16

Метки: дрель

...помощи скользящей шпонки 10. Вкладыши 8 и 9 другими своими конусными концами имеют возможность контакта с конусным углублением полого толкателя 11, шарнирно установленного в подвижной гильзе 12, которая смон тирована в корпусе 1 и шарнирно соединена с подпружиненным рычагом 13. Рычаг 13 шарнирно закреплен на корпусе 1.Дрель используют следующим образом.Спица заостренным концом проводится через вал 2, вкладыши 8 и 9, толкатель 11 и выставляется острым концом от корпусана минимальную длину, зависящую от толщины мягких тканей и глубины засверловки спицы. При нажатии рукой на подпружиненный рычаг 13 подвижная гильза 12 с толкателем 11 перемещаются в сторону вала 2 и действует на вкладыши 8 и 9, сближая их,2в результате спица надежно...

Номер патента: 1354306

Опубликовано: 23.11.1987

Авторы: Лядский, Матвеев, Мирянов

МПК: H01R 13/62

Метки: нулевым, разъем, стыковки, усилием, электрический

...к кулачкам 13, взаимодействующим со свободными концами14 пружинных контактных элементов 3.В корпусе 2 в отверстии 15 закрепляется электрический элемент 16, оголенный конец 17 которого обжимается сдвух сторон свободными, концами 4 и14 контактного элемента 3. Нажимной,элемент 6 шарнирно закреплен в корпусе 2 на осях 18 и 19. Пружинная защелка 20 с помощью уступа 21 фиксирует положение нажимного элемента 6,Разъем работает следующим образом.Электрический элемент 16 помещает"ся в отверстие 15 корпуса 2 разъеманаходящегося в открытом положении,Формула изобретения 20Электрический разъем с нулевымусилием стыковки, содержащий корпус,в полости которого закреплены пружинные контактные элементы Б-образной формы, один свободный конец которых...

Номер патента: 1354118

Опубликовано: 23.11.1987

Авторы: Агрест, Матвеев

МПК: G01R 11/56

Метки: дистанционного, потребления, энергии

...которых намного меньше паузы между ними, Импульсыпоступают на осветитель 2, и послед%ний излучает короткие световые сигналы, которые, отражаясь от поверхнос -ти при их попадании на светоотргжающие пятна 8 и 9, поступают соответственно на фотодатчики 4 и 5.При вращении диска 1 его светопоглощающая поверхность поглощаетлуч света, поступающий из осветителя2 В этом случае па входы фотодатчиков 4 и 5 световой сигнал не поступает, и на их выходах имеется высо"кйй уровень, соответствующий 1"Б случае попадания луча на светоотражающее пятно, например 8; на выходе фотодатчика 4 появляется сигналнизкого уровня,.и триггер б устанавливается в нулевое состояние. Появление следующих световых импульсовотражающихся от светоотражагющего пятна 8...

Номер патента: 1352270

Опубликовано: 15.11.1987

Авторы: Воропаев, Гудушаури, Матвеев

МПК: G01M 1/36

Метки: автоматическое, балансирующее

...1 ипри наличии прогиба его вала, вызванного дисбалансом, направление вектора прогиба вала ротора 1 совпадаетс направлением вектора дисбаланса ротора 1, При этом фазы выходных сигналов вибродатчика 10 и тахогенератора 13 совпадают. При увеличении частоты вращения ротора 1 вектор прогибаего вала начинает отставать от вектора дисбаланса ротора 1. Возникаетугол сдвига фаз между ними, измеряемый схемой 16 сравнения. В зависимости от соотношения фаз выходных сигналов вибродатчика 10 и тахогенератора 13 схема 16 сравнения может выдатьодну из двух команд на вход реле 17реверса, которые определяют полярность напряжения, питающего электродвигатель 7. Первая команда подается,если угол сдвига фаз меньше 180 , вторая - при угле сдвига фаз равном...

Номер патента: 1352106

Опубликовано: 15.11.1987

Авторы: Боярко, Гаврилов, Данилов, Елагин, Козлов, Матвеев, Пилипенко

МПК: F16F 1/40

Метки: вибродемпфирующий, материал, многослойный

...4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к машиностроению, а именно к средствам амортизации различной аппаратуры при действии на нее кратковременных динамических и вибрационных перегрузок.Цель изобретения - повышение степени демпфирования при действии кратковременных динамических нагрузок за счет многократного использования пластических деформаций,На чертеже изображена конструкция предлагаемого материала.Вибродемпфируюший многослойный материал содержит металлический элемент 1 из высокопластического материала, например алюминия АД - 1 М, играющего роль демпфера, и намотанные на него слои 2 и 3 стеклоткани в продольном и поперечном направлениях, пропитанные синтетической смолой и...

Номер патента: 1136359

Опубликовано: 15.11.1987

Авторы: Матвеев, Остапенко, Рээмет, Шагарова

МПК: B02C 13/22

Метки: дезинтегратора, ротор

...элемента, ближней к центру вращения роотора, под углом 5-35 в сторону отцентра вращения ротора.На фиг. 1 изображен общий вид,ротора дезинтегратора; на фиг. 2 -разрез А-А фиг,. 1,Ротор дезинтегратора содержит установленные один против другого диски 1 с закрепленными по ,концентрическим окружностям размольными элементами 2, скрепленными кольцами 3.Каждый размольный элемент выполненпо крайней мере из двух частей 4 и 5,имеющих различную изностойкость материалов, причем часть размольногоэлемента 4, ближняя к центру вращения ротора, выполнена из наиболееизносостойкого материала и ее рабочая поверхность 6 наклонена к перпендикуляру, проходящему через радиусв точке рабочей поверхности размольного элемента, ближней к центру вра 63592щения...

Номер патента: 1350752

Опубликовано: 07.11.1987

Авторы: Дудченко, Матвеев, Степура

МПК: H02J 3/46, H02P 9/04

Метки: активной, группового, мощности, суммарной, электростанции

...меньше устанки нижнего уровня ограничения 0 гр в ., При этом разностный сигнал на выходе элемента 6 сравнения, проходя через блок 7 задания настроеч 55 ных параметров, поступает на второй вход регулятора З,.который относительно этого. входа формирует пропорционально-интегральный закон управления 522с уставками блока 7. При этом мощность группы изменяется до тех пор,пока суммарная мощность станции несравняется с заданнол уставкой ограничения, Таким образом, предлагаемоеустройство ограниченля выполняет задачу точного астатического ограничения суммарной мощности станции в соответствии с оперативно задаваемымиуставками ограничения и позволяет до-:биться желаемых, динамических процессов ограничения.Примером конкретного...

Номер патента: 1350611

Опубликовано: 07.11.1987

Авторы: Аверюшкин, Дудик, Конов, Матвеев, Петров, Снигирь

МПК: G01N 33/20

Метки: состава, химического, чугуна

...ее по кривой охлаждения при помощи формулыТ7 .Т(тлаждения и скорости изменения температуры пробы в один и тот же момент времени с После этого проверяют, удовлетворяет ли данному неравенству значениескорости изменения температуры ипроизводной закона охлаждения в момент времени о, , Если они не удовлетворяют неравенству (4), рассматривается следующая пара значений скорости изменения температуры и производной закона охлаждения и т.д дотех пор, пока в очередной момент времени с рассматриваемая пара значений Т( ь) и Тне будет удовлетворять неравенству (4), Это означает то, что кривая скорости изменения температуры отклонилась от кривой производной закона охлаждения более, чем на о , следовательно, начался период кристаллизации. Момент...

Номер патента: 1350526

Опубликовано: 07.11.1987

Авторы: Бондаренко, Максимов, Матвеев, Панин, Погребинский, Ступичев, Шарунин, Ясенцев

МПК: B60T 7/12, G01M 17/00

Метки: испытаниях, пневмоаппаратами, тормозными

...цепи во второе положение (."Зарядка".), При включении питания происходит 26433.3 КС-цепочки из конденсатора 68 и резисторов 69, 70, 71-73 (не показаны) и 74, подключаемых замыкающими контактами 51.1-55.1 в базовую цепь транзисторного ключа 75.Пареллельные цепочки имитатора скорости подключаются замыкающими контактами 42.2 и 43.3,В схему имитатора скорости движения транспортного средства может быть включен генератор-формирователь 76 напряжения с реализуемой им функциональной зависимостью5 135052прихода ручки 4 в одну из тормозныхпозиций, посредством замыкания вначале контактов 35,3, затем 59 и 37.1.Таким образом, обмотка клапана 13возбуждена (т.е. ручка перемещается)до тех пор, пока подвижный элемент1 б слежения не замкнет контакт...

Номер патента: 1350346

Опубликовано: 07.11.1987

Авторы: Королев, Литвиненко, Матвеев, Файнбурд

МПК: E21C 27/32

Метки: комплекс, механизированный, струговый

...крепи 4 поочередно передвигаются известным способом. 11 ослеих передвижки при включении механизма5 передвижки на подачу вертикальныйвыступ 7 упора б снова входит в зацепление с зубчатым профилем 8 про 20 дольного выступа съемной балки 3, ицикл повторяется. 1 13Изобретение относится к средствам механизации выемки угля и является усовершенствованием известного комплекса по авт.св. В 985281.Цель изобретения - повышение надежности работы и снижение трудоемкости обслуживания за счет исключени работ по регулировке положения струговой установки в очистном забое.На фиг. 1 изображен струговой ме- ханизированный комплекс, вид сверху; на фиг.2 - узел 1 на фиг.1.Струговый механизированный комплекс состоит из струговой установки 1, конвейера 2 с...

Номер патента: 1350103

Опубликовано: 07.11.1987

Авторы: Баран, Волошанский, Грибовский, Дрончак, Змия, Матвеев

МПК: B66C 13/42

Метки: блок, гидропривода, грузоподъемной, клапанов

...14 перекрывается цилиндрическим пояском при закрытом переливном клапане 9, когда последний поджат конической герметизирующей поверхностью к ответной поверхности в гильзе 8. Расстояние (Ь) от цилиндрического пояска на пе.50 реливном клапане к ответной поверхности в гильзе равно максимальному : . ходу переливного клапана. Поэтому в нижнем положении переливного клапана 9 полость 12 отсоединена от внутренней цилиндрической поверхности 1455 цилиндрическим пояском А, а внутренняя цилиндрическая поверхность 14 отсоединена от надклапанной полости Оз 211 герметизирующей фаской. В верхнем положении переливного клапана 9 полость 12 соединена с внутренней цилиндрической поверхностью 14 и отсоединена от надклапанной полости 11 цилиндрическим...

Номер патента: 1349841

Опубликовано: 07.11.1987

Авторы: Варламов, Матвеев, Пожидаев, Свириденко

МПК: B21D 28/28, B21D 35/00, B21D 53/10 ...

Метки: отверстиями, полых

...готовом изделии.В рассматриваемом примере угол составляет ЗбО Б ( 2 ,1)- -,-, Ю Г Нс 1-саз 2 э( + 1) М- 10 Длтлну криволинейной образующейповерхности стенки отверстия выполняют равной высоте Н, отверстия вготовом изделии.После получения отверстий в днеи стенке полуфабриката его растягивают в пределах дспустимой величины а.насителт,наго удлинения тт и одновременна поворачивают на угол 6Полученное изделие имеет требуемую , в ,. форму и размеры Э = 80 мм, Н,- 25 мм, 11 = 35 мм (без припускана поцрезку торца) .Способ штамповки может быть использован в подшипниковой и других Далее пробивают фасонные отверстия.Каждое отверстие выполняют с двумястепками, параллельными торцам полуфабриката, и двумя другими стенкамис криволинейными...

Номер патента: 1349830

Опубликовано: 07.11.1987

Авторы: Ананченко, Бобров, Докутович, Калинин, Матвеев, Никифоров, Сагач, Шпунькин

МПК: B21D 22/00

Метки: вытяжки, заготовка, листовая

...из рулона листового металла, Лри этом образуется кромка 5 одной заготовки и кромка 4 другой. Линии 6 и 7 вершин впадин и линии 8 и 9 вершин выступов выполняются криволинейными, Линия 6 имеет одинаковую форму с линией 9, а линия 7 - с линией 8. На заготовке 1 показан контур готового изделия 10 (зона деформации). Форма кривых 6 и 7 огибающих впадин фигурных кромок 4 и 5 выполнена удаленной от проема матрицы формообразующего инструмента на расстояние, прямо пропорциональное глубине штампуемой детали в. прилегающем участке, Кроме этого, при построении кривалиЗо 2нейных линий 6 и 7 учитывается контур готового иэделия,Для улучшения условий вытяжки угловые эоны заготовки 1 скругленыдугой окружности, Сопрягающейся спрямолинейной кромкой...

Номер патента: 1349812

Опубликовано: 07.11.1987

Авторы: Баканов, Бушев, Кривенцов, Мазманашвили, Матвеев, Цуканов

МПК: B21B 13/18, B21B 21/00

Метки: клеть, периодической, прокатки, рабочая, стана

...шарнирно закрепляются на кассетах 3, после чего устанавливается упругий элемент 13 и .)атягивается гайкой 12, Путем геремщене Я гайки 12 создается нес;бходимо дляуравновешивания кассет усиеп:Р.Рабочая клеть стана:".ериоечесеой прокатки работат следу.Ем обрдзсл,Две рабочие кассеты 3 с рабочиме 5 и опорными валками б, обатываюшимися па профилированнь;м рельсам 2 нподвижной станины 1, совершают воз-,. в 1: атно - поступательное перемепе н я от кривошипно-шатунных мехап:.Ямов и обжимают периодичегки папава)мую э эсну деформации заготовку.В процессе дви)кения кассет 3 рагстояние между ними изменяется, сь шарнирного крепления рычага 14 к рабсчей кассете перемещается па траектории д, а точки рабочей поверхогЯт;:Ь ОДНЕахая( Д)Я СООТВЕТСТВУЩИХфаз...

Номер патента: 1348368

Опубликовано: 30.10.1987

Авторы: Акопян, Арзуманов, Зурабян, Матвеев, Скворцов, Хачанов, Эйромджанц

МПК: C12M 1/34

Метки: аэробных, выращивания, жидкости, культуральной, микроорганизмов, отбора, проб, установкам

...1 Х Кпапсз;Лх ОГЕрНзлют клапаэ;ы 14, 17, 19 и 5, Всадя проходит па тубпповоду 18, Выносной измерите. Сй клмере и с:л 111 злс:тея через клапаны 19 и, 5 э эз лнлзп 1 злционцый труб)прс)иа;1 2 б, ПоП СГСЧсНИИ 3 ДПЛ ННОГО ВРЕМЕ НИ ПРО;ЕЕ)Вки клапаны 19, 17 и 15 зякзэьлют,при там камера 1 остается злпалцен -ной Вдай. Стерилизлцию прайс отбарой системы мажцо проводить ка савв местно са с терилизацией парожнсга35 ферметатара 2 паром, так и рд.злельно, При совместной стерилизации сэт3 13483крыцдют клапаны 8, 12 и 27 для стерилиздции с ильфоццой части клапана5, циркуляциоццого трубопровода 6,зрлифта 7 и клапана 8; клапан 3 - длястерипизапии его полости и сильфонцой.части клапана 4 . Пар поступает потрубопроводу 23 в результате открытия клапанов...

Номер патента: 1348210

Опубликовано: 30.10.1987

Авторы: Барашков, Матвеев, Скляров

МПК: B29C 67/20

Метки: пенопластов

...3БсР.исГ 1, 51 кРс 1 Г- к(н(рс ченной ол нонки гс СЕ(0,о ии ского ирспссс (Э) д с, чтобы смени ь чело лд 330 енсиия) еебсц;3 мо кЕдновигь лцлиро- ВОБЫ(с Ис)СОСЫ 3 И,) И 0130(РС)С 0 ИОО Лдть Пдв.ение в 31 р 3,1530333 С кисс рыи :1 с мембрандми 14, 15 и 1(. Мембр- и 14 кддпдна рдз,еля(Е,+,(лкун фд)у рлворд счосеы от всиЕинен)й, д мембран 15 к,едпднд вспененнун) Г счеЕпдннцй с с- Вср,еитс,зсы. Ери атоы3 кжс чсыбр 1 иои)5 КГсЕис 1 и 0 Т,(.,С Ис 1 КсЕЫСрс 1 / 0 Твс рЖ:ЕС Ния 0 ГПОП.3 НИ 51 С)ТБЕРПИ 1 СС 151. ) К 3 31 н но Р 1,ИС 1 НЕИ ф (ОВСП СИК 0 ЯНИЯ КО 31033 ЕЕЕГ 01 и ЕС"спи,и иискоы процесс( с 3 особе 1)усго и (01301)ГЕеин) бсз пс и о.3101 о прпсс;1 20 1 Есп л ж(и(с 0 Гсекс)н)сГо к,1 ЕИ 3 с мсыошной 1( 3 осс кмсры ( со (рев;Ения сБ- с...

Номер патента: 1348113

Опубликовано: 30.10.1987

Авторы: Дыскин, Исаев, Матвеев, Меркурьев, Федоров

МПК: B23K 11/04

Метки: контактной, привод, сварки, стыковой, электромагнитный

...имеющей пазы, и направляющего стержня 15, закрепленного нд корпусе-магнитопроводе 1, что позволяет регулировать величину Ьперемещения якоря 3 прц оплдвлении. В цепи 10 литания обмотки 2 электромагнита установлены два днтотрацсформа;орд (регулятора тока) 16 и 7. С помощью ромагнитная сила, направленная влево, сила пружины, направленная вправо, и сила, возчикдющая в результате разрежения, получающегося в полости, образовдцной крышкой 7, торцом якоря 3 и цапрдвляющей 4, направленная также вправо, Причем последняя зависит от скорости перемещения якоря 3 и проходного сечения впускного отверстия 8. Ре улируя проходное сечение отверстия 8 винтом 9 и изменяя напряжение питания в цепи обмотки 2 электромагнита, можно подобрать оптимальную...

Номер патента: 1346273

Опубликовано: 23.10.1987

Авторы: Бабченко, Космовский, Матвеев, Некипелов

МПК: B07B 1/28

Метки: решетный, стан

...увеличения пути относительногоперемещения зерна по поверхности решета и интенсификации его перемешивания,На фиг. изображен решетный стан,общий вид; на фиг.2 - то же, видсбоку; на фиг.3 - задняя стойка рамы.Решетный стан содержит корпус 1,в который вставлено вогнутое в поперечном сечении решето 2, выполненное,например, в виде цилиндрической поверхности, под ним установлена скатная доска 3. К боковым кромкам решетаприкреплены выпуклые козырьки 4, выполненные,например, в виде усеченной конической поверхности, Решетныйстан шарнирно закреплен на раме 5 припомощи передних 6 и задних 7 подвесок. Длина задних подвесок 7 большедлины передних подвесок 6.Задние подвески 7 закреплены нараме с возможностью перемещения в вер.тикальной плоскости...

Номер патента: 1345201

Опубликовано: 15.10.1987

Авторы: Горшков, Заяц, Матвеев, Патрикеев, Терехов

МПК: G06F 12/00

Метки: адреса, вычислительной, сети, формирования, эвм

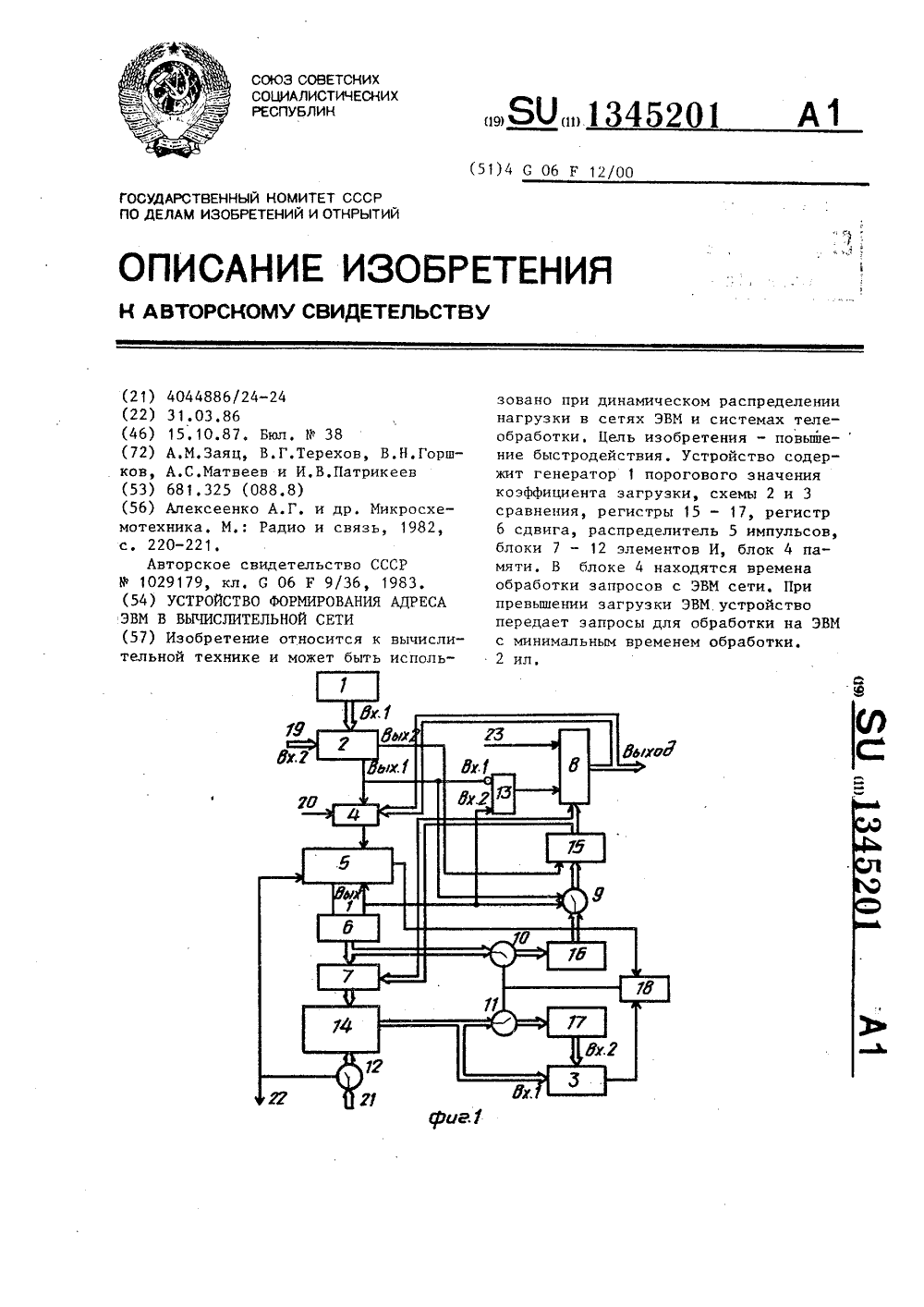

...блока 14, и на выходесхемы 3 сравнения формируется сигнал. При поступлении сигнала с третьего выхода распределителя 5 элемент И 18 открывает блоки 10 и 11,обеспечивая этим запись в регистры16 и 17 соответственно значения с выходов регистра 6 и блока 14, Такимобразом,. в регистре 17 находится зна чение времени обработки запроса впервой ЭВМ сети, а в регистре 16 за-,писана часть формируемого адреса первой ЭВМ сети (100).Далее с первого выхода распредели 45теля 5 осуществляется выдача очередного сигнала, по которому производится сдвиг значения регистра 6 и считывание времени обработки запроса изблока 14 памяти для следующей ЭВМ се ти. Информация с выходов блока 14вновь сравнивается с записанной в регистре 17 и при поступлении сигналас...

Номер патента: 1344741

Опубликовано: 15.10.1987

Авторы: Волков, Козлова, Матвеев, Семенов

МПК: B01F 3/04, C02F 3/14

Метки: аэрации, жидкости

...Оции подачи воздуха и исключение кольматации фильтросных элементов.На чертеже схематически показанопредлагаемое устройство.Устройство включает аэротенк 1, в 15котором установлен цилиндрический корпус 2 с расширяющейся нижней частью3 и размещенной в ней открытой снизу камерой 4, верхняя часть которойсостоит иэ фильтросных или перфорированных элементов 5.Открытые снизу цилиндрический корпус и камера с находящимся в ней поплавком 6, гибко соединенным с закрепленным на пружине 7 клапаном 8, эакрывающим отверстия 9 в воздуховоде10, установлены на опорах на днищеаэротенка,Устройство работает следующим образом,Необходимое количество воздухачерез воздуховод 10 подается в откры тую снизу камеру 4, откуда воздухдиспергируется через...

Номер патента: 1343498

Опубликовано: 07.10.1987

Авторы: Глускина, Гомберг, Матвеев

МПК: H02J 9/06

Метки: оперативных, питания, резервированного, цепей

...с помощьюреле 3-5 напряжения, шины 8, постоянно подключенные через замыкающие контакты 9 реле 5 напряжения к шинам 1отключаются от них и размыкающимиконтактами 10 реле 5 напряжения подключатся к шинам 2, При этом электро"магниты контакторов 13 и 14 оказываются закороченными и своими замыкаю щими контактами 11 и 12 отключаютшкафы 15 и 16 обогрева выключателейот шин 8. Устройство предусматриваетиспользование шин питания оперативных цепей (кабеля) для питания соле О ноидов выключателей и шкафов обогрева выключателей, при этом, отключившкафы обогрева выключателей на времяоперации "Включение", длительностькоторой не превышает 1 с, обеспечи вается достаточное напряжение на приводах выключателей в момент этой операции.Таким образом,...
