Установка для сухого обогащения материалов

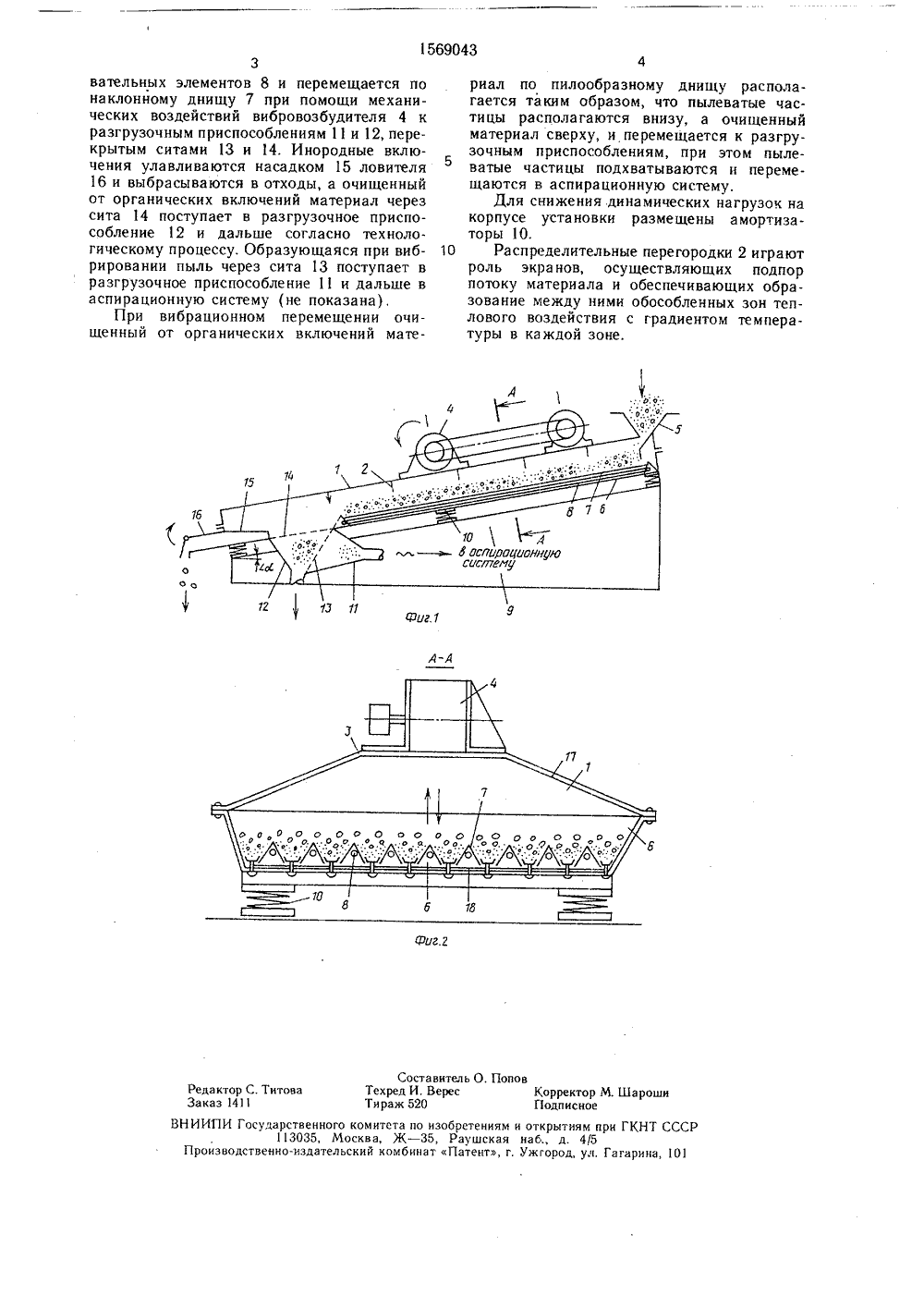

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК июЯОао 51)5 В 07 В 13/ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР А ВТОРСКОМУ СВИДЕТЕЛЬ(54) (57) 1. УСТАНОВКА ДЛЯ СУХОГООБОГАЩЕНИЯ МАТЕРИАЛОВ, включающая корпус с наклонным днищем, загрузочным и разгрузочным приспособлениями,установленными на противоположных концахнаклонного днища, вибровозбудитель направ Изобретение относится к установкам для сухого обогащения материалов и может быть использовано в строительстве, химической, горнорудной промышленности и других отраслях народного хозяйства.Целью изобретения является повышение эффективности и качества обогащения за счет оптимизации режима вибрационно-теплового воздействия на обогащаемый материал.На фиг. 1 .изображена установка для сухого обогащения материалов, общий вид; на фиг. 2 - разрез А-А на фиг. 1.Установка для сухого обогащения материалов состоит из верхней части корпуса 1, на внутренней поверхности которой установлены разделительные перегородки 2, а снаружи на крышке 3 верхней части корпуса 1 установлен вибровозбудитель 4 направленных колебаний, В корпус установки врезано загрузочное приспособление в виде патруб 9043 А 1 2ленных колебаний корпуса с днищем, электронагреватели днища и систему аспирации, отличающаяся тем, что, с целью повышения эффективности и качества обогащения за счет оптимизации режима вибрационно-теплового воздействия на обогащаемый материал, корпус снабжен разделительными перегородками, установленными на внутренней поверхности корпуса с зазором над наклонным днищем последовательно по его длине, а само днище в поперечном сечении имеет пилообразную форму, при этом нагревательные элементы установлены в гребнях наклонного днища,2. Установка по п. 1, отличающаяся тем, что корпус снабжен отражающими экранами из теплоизоляционного материала, установленными по его периметру,ка 5. К верхней части корпуса контактно закреплена нижняя часть корпуса 6, на которой смонтировано наклонное днище 7 пилообразной формы в поперечном сечении, в гребнях установлены электронагревательные элементы 8. Корпус установки размещен на раме 9 через амортизаторы 10. К нижней части корпуса 6 прикреплены разгрузочные приспособления 11 и 12, перекрытые ситами 13 и 14, а также насадок 15 с ловителями 16 для улавливания инородных включений, попавших в материал. На внутренней поверхности верхней части корпуса установлен отражающий экран 17, а на днище ниж ней части - отра жа ющи й экра н 18.Установка работает следующим образом.Материал через патрубок 5 поступает в корпус в нижнюю его часть 6, нагревается до расчетной температуры от пилообразной поверхности днища 7 и отражающих экранов 7 и 18 при помощи электронагре1569043 Составитель О. ПТехред И. ВерееТираж 520 вКорректор М. ШарошиГодписноеоткрытиям при ГКНТ ССна б., д. 4/5Ужгород, ул, Гагарина, 10 С. Тито1 РедакЗаказ ИИПИ Государственного комитета по изобретениям113035, Москва, Ж - 35, Раушская Производственно-издательский комбинат Патент, г звательных элементов 8 и перемещается по наклонному днищу 7 при помощи механических воздействий вибровозбудителя 4 к разгрузочным приспособлениям 11 и 12, перекрытым ситами 13 и 14. Инородные включения улавливаются насадком 15 ловителя 16 и выбрасываются в отходы, а очищенный от органических включений материал через сита 14 поступает в разгрузочное приспособление 12 и дальше согласно технологическому процессу. Образующаяся при вибрировании пыль через сита 13 поступает в разгрузочное приспособление 11 и дальше в аспирационную систему (не показана).При вибрационном перемещении очищенный от органических включений материал по пилообразному днищу располагается танским образом, что пылеватые частицы располагаются внизу, а очищенный материал сверху, и перемещается к разгрузочным приспособлениям, при этом пылеватые частицы подхватываются и перемещаются в аспирационную систему.Для снижения динамических нагрузок накорпусе установки размещены амортизаторы 1 О.10 Распределительные перегородки 2 играютроль экра нов, осуществляющих подпор потоку материала и обеспечивающих образование между ними обособленных зон теплового воздействия с градиентом температуры в каждой зоне.
