Матвеев

Номер патента: 374930

Опубликовано: 25.09.1978

Авторы: Матвеев, Шитова

МПК: C07C 11/08

Метки: гомогенный, димеризации, катализатор, этилена

...Н,304 и 14,0 моль/лНз РО 4 поглощают 280 мл этилена за 4 ч при на.чальном давлении этилена равном 1 атм и тем пературе 20 С, Скорость реакции в начальныйомомент составляет 42,0 мл/л мин, затем онауменьшается вследствие понижения концентрации этилена за счет реакции. Образуетсял 51 О моль бутенов с соотношением изомеров 0 (бутен):(транс-бутен):(цис-бутен.2) = 2:78;:20, как показано хроматографическим анали- зом При применении известных катализаторов5 это соотношение соответственно равно 10:65:25374930 Сгставитель Ю. ПетровТехред Н. Бабурка Корректор И. Гоксич Редактор П. ГорьковасЗаказ 5232/1 Тираж 559 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва Ж - 35, Раушская...

Номер патента: 625221

Опубликовано: 25.09.1978

Авторы: Волков, Матвеев, Пустобаев

МПК: G07C 3/10

Метки: времени, движения, замкнутом, конвейере, учета

...7 н 8 (счетчики "навешано" и20"снято") к реверсивному счетчику 6 (счетчик "на конвейере" ) через элемент ИЛИ9 и через блок выдержки времени 10 иэлементы ИЛИ 9.Выход датчика перемещения конвейера 11 связан со стробирующим входомпреобразователя кодов 5 и с входом распределителя импульсов 12, выходы которого подключены к адресным входам блока памяти 13. Шина записи блока памяти 13 подключается к выходу одного иэЗОдатчиков, а шина стирания - к тому жедатчику, но через инвертор 14, Емкостьблока памяти 13 и количество выходовраспределителя 12 равны максимальнойемкости конвейера.35Устройство работает следующим образом.При поступлении сигнала с датчикаперемещения конвейера 11 код с датчиковперемещения изделия 1-4 проходит...

Номер патента: 624692

Опубликовано: 25.09.1978

Авторы: Иванов, Матвеев, Якубович

МПК: B21J 9/06

Метки: вибрационное, гидравлическое

...масса б - пруМаны возврата 7, Обратный клапан 8 и дополнительный клапан.пульсатор 9 соединяют гидравлическую полость 10 ступенчатого плунже. ра 11, жестко связанного с ударной массой 6, с наполнительной полостью 12, которая соеди непа с наполнителем 13. Сервопривод 14, уп. ,равляющий открьпием клапана-пульсатора, через магистраль 15 соединен,с полостью 16, давО ление в которой устанавливается дросселем 17.Устройство работает следующим образом,В нижнем исходном положении поршня 4 и ступеттчатого плунжера 11 насос 1 подает жид 25 кость в полость нагнетания 2. При этом клапа ны.пульсаторы 3 и 9 закрьпы, Под действием, давления жидкости поршень 4 движется вверх, сжимая жидкость, находящуюся в замкнутой наполнительной полости 12 и...

Номер патента: 624645

Опубликовано: 25.09.1978

Авторы: Бочков, Жильцов, Куницын, Матвеев, Тарадайко, Ушанов

МПК: A62C 37/06

Метки: клапан, пиромеханический, пожаротушения, систем

...рона.На чертеже изображен пиромеханический клапан, разрез.В корпусе 1 размещены торцовый нож 2, имеющий кольцевой буртик 3, подвижная втулка: 4, имеющая кольцевую канавку 5 и опирающаяся одним торцом в торцовый нож, а другим в пружину 6. Подвиж ная втулка зафиксирована от .осевого смещения шариковым замком, при этом шарик 7 поджат к кольцевой канавке поворотным рычагом 8, который соединен с корпусом термочувствительным элементом 9. В корпусе размещен распылитель 10 и мембрана 11. На боковой поверхности корпуса установлен пиропатрон 12.Образующиеся газы при горении пиропатрона 12 сэздвют над кольцевым буртиком 3 избыточное давление, под дейст. вием которого торцовый нож 2 смещается624645 Составитель А, Поповактор Н, Разумова Техред...

Номер патента: 128568

Опубликовано: 15.09.1978

Авторы: Булатова, Волкова, Матвеев

МПК: A61K 35/16

Метки: диагностических, приготовления, противоботулинических, сывороток, типов, типоспецифических

...диагностических типоспецифических противоботулинических сывороток типов А В, С, Е путем иммунизации лошадей, о т л и ч вю ш и й с я тем, что, с цепью повышения специфичности, подбирают лошадей,имеющих в сыворотке крови не более одного гипа прогивобогулинического антигоксина, и иммунизируюг их провереннымнв специфичность анагоксином, полученным из высокогоксигенноо штаммаС 6 Ьо 1011 ьив при 35 С нв пепсинпептонном бульоне или рыбо-кукурузнойсреде для гипов А и В), на бульоне З 5 Хоггингера или среде из кислотного гидролизага казеина с добавлением кукурузоного экстракта (для гипа С) и при 28 Сна бульоне Хоггингера и рыбо-казеиновой среде (для гипв Е). та 3% кукурузного экстракта, Казеиноваясреда должна иметь следующий химический...

Номер патента: 624294

Опубликовано: 15.09.1978

Авторы: Ильяшенко, Кармацкий, Матвеев, Паринов, Чиркин

МПК: G11C 11/14

Метки: блоков, доменах, магнитных, памяти, цилиндрических

...Министров изобретений и открытий -35, Рвушсквя наб., д. 4/5 иал ППП "Патент", г, Ужгород, ул. Проектная, 4 имеют длины (0,9-1,3) Л для большой оси и (0,45-0,8) Л для малой оси, наклон большой оси по отношению к прямой, на. которой расположены центры первойо о группы эллипсов от 90 до 180, длина главной оси второй группы эллипсов от ограничивающих фигуры аппликвций . (0,9-1,6)Л для большой оси и (0,45-1)Л для малой оси, соответственно параллельны главным осям первой группы эллип- сов и смещены относительно больших осей первой группы эллипсовна (0,05-2)Я относительно малых осей первой группы эллипсов на (0,15-0,3) ЛНа чертеже дана конфигурация магнитомягких вппликаций канала продвижения устройства управления для блоков памяти на ЦМД....

Номер патента: 624206

Опубликовано: 15.09.1978

Авторы: Матвеев, Яковлев

МПК: G05B 11/06

Метки: регулятор, релейный

...эпементу 6, запускаетсяуправляющими импупьсами, Выходной сигнал модупятора представляет собой импульсы с регупируемой дпитепьностыо.Сигнап с первого выхода модулятора дли 15тельности импульсов поступает на третийвход первого триггера 2 в,разрешающейполярности, Бпагодаря этому напряжениена первом нагрузочном элементе 6 сохраняется до окончания выходного импуль-са модулятора 10.20При этом на один из входов второготриггера 3, соединенный с одним из входов первого триггера 2, пос,гупает сигнал запрещающей попярности, в связи с5этим увеличивается зона нечувствитепьности триггера 3, что предотвращает егоперекшочение,Возможность регулирования дпительности выходных импульсов модупятора 1030позволяетувепичить длитепьностьуправпяющих импупьсов...

Номер патента: 623966

Опубликовано: 15.09.1978

Авторы: Кочнов, Любимов, Матвеев, Подольский, Ходорченко

МПК: E21C 27/32

Метки: струговая

...поверхностью в сторону забоя и к почве,Работа установки происходит следующим обрезом,При направлении движения цепи, указанном стрелками на фнг, 1 струг 4 перемещается по забойной направляющей2 и сннмеет стружку, а струг 5 движется в обраТНом НВПравлециц ПО заваЛЬцой НаправляюО1 цей 3. Пройдя лаву, струг 4 по обводной направляющей 11 переходит на зеВальную направляющую, а струГ 5 по Об -водной направляющей 12 - на забойнуюи вступает; работу, 25Таким образом обеспечивается цепрерывцьпл процесс строгения, при котором.струги поочередно проходят цо забою,снимают стружку и грузят уголь на завальную сторону постели, по которой он ЗОтранспортируется холостой ветвью тя 1 овои цепи с кулаками к погрузочному пункту 18 не цгтреке через...

Номер патента: 623926

Опубликовано: 15.09.1978

Авторы: Демин, Кузнецова, Матвеев

МПК: E02F 3/48

Метки: ковш, экскаватора-драглайна

...изобретения - снижение сопротивления и улучшение наполнения ковша грунтом путем уменьшения высоты подъема грунта и уменьшения его уплотнения у задней стенки в процессе наполнения.Эта цель достигается тем, чтозадняя стенка предлагаемого ковша шарнирно связана с боковыми стенками и снабжена бортами с гибкими тя- )0 гами, которые прикреплены к боковымстенкам ковша и коромыслу.Такое выполнение ковша снижаетэнергоемкость и длительность рабочег цикла.3 62Ковш экскаватора-драглайна включадт пнище 1, режущий козырек 2, боковые и заднюю стенки 3 и 4 и коромысло 5.Ковш работает следующим образом.Стружка грунта поступает в ковш, Флина которого при опущенной задней стенке 4 увеличивается иа ее высоту. Объем ковша, увеличенный на дополнительную...

Номер патента: 623856

Опубликовано: 15.09.1978

Авторы: Матвеев, Мосин, Щукин

МПК: C09K 5/04, F28D 15/02, F28F 23/00 ...

Метки: высотемпературной, рабочее, тело, тепловой, трубы

...температур 300-500 оС.Тепловые трубы с неметаллическими теплоносителями при температуре до 500 оС выйдут из строя либо из-за разрушения корпуса (например, давления насыщенных паров воды при 302 С составляет 90 кг/см ), либо из-за невоз 2можности осуществления внутри те вой трубы испарительно-конденсац ного цикла критическая температ воды 374,15 оС, критическое давле225,65 кг/см ) .Цель изобретения - ор взрывобезопасного и Иетокси о т ктиуб,плоионурание выб чног еплоносиИзобретение относится теплотехники и может быт но в тепловых трубах для ла на расстояние Это достигается применением полиметилйенилсилоксана формулы На чертеже изображены результаты экспериментального исследования тепловых труб с полиметилфенилсилоксаном в качестве...

Номер патента: 623731

Опубликовано: 15.09.1978

Авторы: Афанасьев, Матвеев, Цветков

МПК: B25J 5/00

Метки: лесосечной, манипулятор

...шарнирно соединен с рукоятью 3 и стрелой 2. Управление наклоном 7 захватного устройства 4 с деревом осуществляется с помощью гидроцилиндра 8. Определение точек крепления гидропилиндров 5 и 6 осуществляется путем синтеза, механизма, отличного от параллелограммного четырехзвенннка, состоящего из платформы 1 и трех подвижных звеньев: стрелы гидроцилиндра 5 следующем. При зонтальной прям рного соединения стрелы движется по дуге окруж м в точке А, а точка Э ривой 22., которую мо вать дугой окружности с Г, в которую следует2, рукояти 3заключается иточки С по гоВ (точка шарн2 и рукояти 3ности с центрпо некоторойно апроксимироцентром в точк1122 Подписное го комитета Совета Мин зобретений и открытий 5, Рвушсквя наб., д, 4/5 За з 5076/11 ЦНИИи...

Номер патента: 623682

Опубликовано: 15.09.1978

Авторы: Кольвах, Круглов, Матвеев

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...26 ого Красного Знамени московском, Н, Е. Баумана623682 460,2510 А/с до момента времени когю да напряжение между электродами в процессе уменьшения достигало величины 1,3 Б, после чего это значение напряжения поддерживалось постоянным в течение 20 мс. Общее время сварки при этомоказывалось равным 30-35 мс,уровень напряжения между электродамистабилизируют, что обеспечивает высокустабильность качества сединений. Плавное увеличение сварочного тока по программе нв начальной стадии сварки ебеспечивает автоматический 1 выбор ведичнньнапряжения, необходимого для разрушенивысокоомного покрытии, независимо оттолщины этого слоя и характера покрытия,в то время как в известных способахвоздействие импульса высокого .напряжения заранее заданной...

Номер патента: 623624

Опубликовано: 15.09.1978

Авторы: Волков, Мансуров, Матвеев, Паско, Пишенин

МПК: B21J 7/28

Метки: гидропривод, молота

...клапан 9 обе(".печивает давление, цедостаточнсе длядержания бабы 7 на весу при заряжен""ном наполнителе 5. Это приводит ктому, что баба 7 перемещается внизсо скоростьюр определяемой площадьюпоперечного сечения поршня рабочегоцилиндра 4 и производительностью на.)соса 1. При касании бойка бабы 7 споковкой, педаль поворачивается набольший угол (для получения ударовтой или другой энергии), что приводит к перекрытию предохранительногоклапана (он в этом случае может сработать только при аварийном давлении)и подъему бабы 7 вверх на величинуменьше полного хода поршня рабочегоцилиндра 4, что обусловлено динамикой подъема вверх. При этом переклюдает(:я д:-. харт, вниз пульсатар 2 со с;.щдае т до.;шневу( полость (абочегодцилиндрас а(дк дм Р...

Номер патента: 623623

Опубликовано: 15.09.1978

Авторы: Волков, Мансуров, Матвеев, Паско, Пишенин

МПК: B21J 7/28

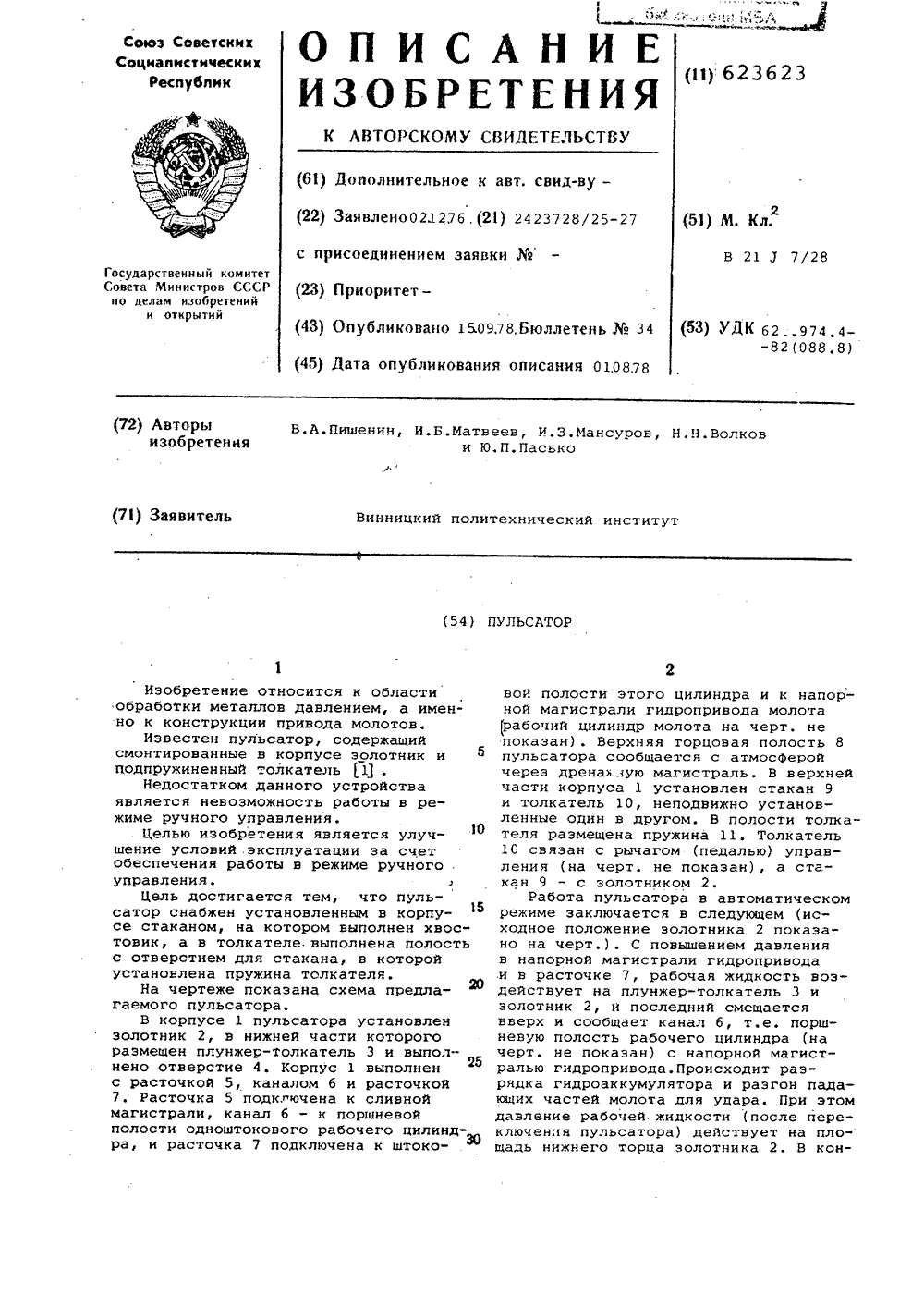

Метки: пульсатор

...установленные один в другом, В полости толкателя размещена пружина 11. Толкатель 10 связан с рычагом (педалью) управления (на черт. не показан), а стакан 9 - с золотником 2.Работа пульсатора в автоматическом режиме заключается в следующем (исходное положение золотника 2 показано на черт.). С повышением давления в напорной магистрали гидропривода .и в расточке 7, рабочая жидкость воздействует на плунжер-толкатель 3 и золотник 2, и последний смещается вверх и сообщает канал 6, т.е. поршневую полость рабочего цилиндра (на черт. не показан) с напорной магистралью гидропривода.Происходит разрядка гидроаккумулятора и разгон падающих частей молота для удара. При этом давление рабочей. жидкости (после переключения пульсатора) действует на...

Номер патента: 623581

Опубликовано: 15.09.1978

Авторы: Бабченко, Венков, Зевелев, Корн, Матвеев, Суконкин, Цыбулевский, Шкарупин

МПК: B03B 4/06

Метки: пневматический, сортировальный, стол

...окном.На фиг .1 изображена схема пневматического сортировального стола; на фиг.2 - то же, вид сверху.4 ВПневматический сортировальный стол содержит деку 1, установленную через шарнирные опоры на раме 2, соединенную с помощью шатуна с механизмом привода 3, и гибкий рукав с вентиля- тором 4, Стенка 5 имеет разгрузочное 2окно б, а также закрепленные на нейщиток 7 и заслонку 8,Вспомогательные элементы (механизмы регулировкиуглов наклона де%и,скорости воздуха и т.д.) на чертежене показаны,Устройство работает следукщимобразом. Зерновая смесь поступает на деку 1, именную наклон в поперечном и продольном направлениях. Под действием колебаний и воздушного потока,семена распределяются по высоте слоя в зависимости от их физических...

Номер патента: 621355

Опубликовано: 30.08.1978

Авторы: Денищенко, Куницын, Матвеев, Тарадайко, Ушанов

МПК: A62C 35/54

Метки: запорно-распыливающее

...гильзы, обращенном к разделительной мембра.не 5, выполнены радиальные пазы Б, предназначенные для заполнения полости А огнегасительной жидкостью. В нижнюю 30 часть корпуса 1 ввернута зажимная гайка5 10 15 20 25 30 35 6 с распылителем 7, которая зажимает мембрану 8 с кольцом 9, герметизирующую полость В корпуса 1. Гильза 2 находится в непосредственном контакте с пиропобудителем 3 и мембраной 8. В утолщенной части гильзы 2 по наружной поверхности выполнена кольцевая проточка с отверстиями, совмещенная с дренажным отверстием в корпусе 1, в котором установлен винт 10, предназначенный для герметизации корпуса 1 после стравления воздуха из полости А гильзы 2 при заполнении ее огнегасительной жидкостью, поступающей через радиальные пазы...

Номер патента: 620539

Опубликовано: 25.08.1978

Авторы: Еремин, Матвеев, Партолога, Юркин

МПК: E02F 3/30

Метки: оборудование, одноковшового, рабочее, экскаватора

...опорного устройства связана с верхнейчастью передней стойки поворотнойплатформ посредством тяги.На чертеже изображено рабочее оборудование экскаватора,Рабочее оборудование ЪдноковшовогЬэкскаватора содержит стрелу 1, смонтированную на поворотной платформе 2,шарнирно соединенную со стрелой рукоять 3 с ковшом 4, канатно-,блочную систему управления 5, смонтированную наповоротной платформе;посредствоМ стоекб, и опорное, устройство.Опорное Устройство выполнено иэ стойки 7 шарнирно соединенной с ее верх"ней частью тяги 8, другой конец кото620539 Формула изобретения,Составитель Н.Тулениноведактор Т,Фадеева Теххред Е.Давидович Корректор Е.Пайп Зака 606/21 Ти ЦНИИПИ Государств енногпо делам изо113035, Москва, Жаж 819комитета Соверетений и...

Номер патента: 620322

Опубликовано: 25.08.1978

Авторы: Волков, Мансуров, Матвеев, Паско, Пишенин

МПК: B21J 7/28

Метки: пульсатор

...те жен направляюгцим выполнен бурт, а в то лость с отверстием д сится к обраоотке меименно к конструкции р, содерзолотни ащии смон и подпружи я является улучшени и за счет обеспечени ного управления.м, что пульсатор снаб стержнем, на которо лкателе выполнена по пя стержня. На чертеже показана при схема пульсатора.В корпусе 1 пульсатора уста ник 2, в нижней части котор плунжер-толкатель 3 и выполне 4, Корпусвыполнен с расто лом 6 и расточкой 7. ипиальна овлен золот ого посаже но сверлени кой 5, кана нои магистлости одноа расточо цилиндра, магистрали цилиндр мое показаны) Расточка 5 подключена к сли али, канал б - к поршневой п стокового рабочего цилиндра, а 7 - к штоковой полости этоаккумулятору и к напорной идропривода молота...

Номер патента: 619416

Опубликовано: 15.08.1978

Автор: Матвеев

МПК: B65G 51/16

Метки: пневмотранспортное

...Цель изобретения -дежности и срока служ и регулирование скоро диапазоне, На фиг. 1 изображено пневмотранспортное устройство, вид спереди на фиг. 2 показан вид А на фиг.1.Устройство содержит тяговый орган 1, установленный в трубопроводе 2, выполненном из немагнитного материала, Внутри тягового органа выполнен сквозной канал 3. В канале ус" тановлен клапан 4. Внутри трубопровода размещена магнитная обечайка 5, которая связана с клапаном 4 стержнем б, соосным с каналом 3 тягового органа. На внешней поверхности трубопровода 2 установлены магнитные колодки 7, имеющие вдзможность перемещаться вдоль трубопровода.Пневмотранспортное устройство может быть использовано в качестве пневмотяги для перемещения, йапример, тележек 8, связанных...

Номер патента: 619252

Опубликовано: 15.08.1978

Авторы: Кондратенко, Матвеев, Хориков

МПК: B21D 22/00

Метки: втулок, типа

...формоизменения при отбортовке на первом этапе и вытяжке на втором этапе. штам узе изготовления изделии вырезки плоской коль- следующей вытяжки и Недостатками известного способа являются неустойчивость процесса, что приводит к браку в результате искажения формы готового изделия, и ограниченность номенклатуры изготавливаемых изделий, так как можно получить только втулки без фланца с высотой не более 0,4 диаметра готового изделия.С целью обеспечения стабильности процесса и расширения номенклатуры изделий, вытяжку осуществляют после отбортовки за счет приложения тянущего усилия к образовавшемуся борту. ольцевая заготовка ; на фиг. 2 - получания отбортовки; яжки за счет прик образовавшемутовое безделие типа иг. 5 - отовое изнцем....

Номер патента: 618531

Опубликовано: 05.08.1978

Авторы: Ванифатьев, Гайворонский, Матвеев, Цырин

МПК: E21B 33/00

Метки: исследования, крепи, скважины, стенд

...дополнительными отверстиями 14. Нижняя крышка 13 снабжена поджимной накидной гайкой 15 с двумя отверстиями 16.618531 Формула изобретения 15 6 и Составитель В. Родинаехред О.,г 1 уговая Корректор А ираж 734 Подписное Редактор С. ТитовЗаказ 428048ЦНИИ и цепко инистров СССРийд. 4/5роектная, 4 ПИ Государственного комитета Совета М по делам изобретений и открыт 113035, Москва, Ж, Раушская наб. илиал ППП Патент, г. Ужгород, ул. ППри подготовке к проведению исследования проводят следующие операции.Торцы блоков породы при сборке модели покрывают герметизирующимсоставом по контактной поверхности. Колонну труб проверяют на герметичность. Через кольцевое пространство между колонной труб и блокам и породы, используя отверстия 14, снизу вверх...

Номер патента: 618280

Опубликовано: 05.08.1978

Авторы: Вертоградов, Мальгин, Матвеев, Скородумов, Яхимович

МПК: B25J 15/00

Метки: захват

...планок 20, а также; корпусных элементов (часть корпуса 1 со стен 4кой 12 Для ненолвнкных секций 4 н б нлнобойма 7 для секции 5). Возможны и другие варианты компоновки секций с другими числамн рядов стержней 3 и стержней в ряду.На фиг. 3 показано отверстие 22 в корпусе 1 под штуцер для соединения с источником давления. На фиг, 4 третий слева стержень 3 показан в крайнем положении, а остальные в нижнем. Из фиг, 4 следует, О что для обеспечения хола Ь "стержней 3 ивыступания" к" стержней 3 над корпусом (стенкой 12), а также непопадания утолшенных концевых частей (длина "гп) стер.жней 3 в пазы 18 (длина "д) при высоте планок" Г и глубине их установки 1 фнеобходимо выдержать три соотношения:1 = д, - .1; (1)пг (2)к = гп + 11...

Номер патента: 618224

Опубликовано: 05.08.1978

Авторы: Ерошкин, Иванников, Матвеев

МПК: B23K 9/14

Метки: автоматической, дуговой, плавящимся, сварки, штучными, электродами

...электро. дов путем механического воздействия каждого последнего электрода на оплавляемый,Указанная цель достигается тем, что уст. ройство снабжено йриспособлением для соединения электродов, которое размещено между магазином и роликами для подачи электродов и выполнено в виде пары приводныхроликов.ства; На фиг, 1 приведена схема устрой на фиг. 2 - олин из возможных вари стыковки, концов электродов и их с Устройство включает магазин 1 дл чещения. в нем прямолинейных стерж электродов 2, пружину 3, подводящи нал 4, ролики 5 и подающие ролики Устройство работает следуюцим зом, По мере расходования электроле редной стержень прижимается пружи к направляющему каналу 4, а затем ками 5, которые имеют скорость вран618224 Составитель В....

Номер патента: 617555

Опубликовано: 30.07.1978

Авторы: Дрампов, Матвеев, Сидоренко

МПК: E04C 3/00

Метки: железобетонная, ферма

...пояс, раскосы, стойки и роликовые опоры, установленные в местах пересечения стоек, раскосов и нижнего пояса, предварительно напряженная арматура в раскосах на участке от роликовых опор до верхнего пояса отогнута и разведена в плоскости фермы.На фиг. 1 и 2 показаны конструктивные решения предлагаемых железобетонных ферм; на фиг, 3 - узел 1 на фиг. 1; на фиг, 4 - узел 11 на фиг. 1; на фиг. 5 - разрез А - А на фиг, 3 (расположение разведенной напрягаемой арматуры в сечении раскоса); на фиг. 6 - разрез Б - Б на фиг. 4 (расположение напрягаемой арматуры в сечении нижнего пояса у роликовой опоры); на фиг. 7 - схема расположения напрягаемой арматуры в нижнем поясе и раскосах при натяжении.железобетонная ферма включает нижний пояс 1 с...

Номер патента: 616708

Опубликовано: 25.07.1978

Авторы: Матвеев, Федяев

МПК: H03K 3/335

Метки: импульсов, формирователь

...выполненные на р-Р и т 1-р- И транзисторах соответ-. ственноо.Резистор 1 и диод 2 образуют зарядную цепочку накопительного конденсатора 3. База транзистора 4 подключена к точ -- ке соединения резистора 1 и диода 2 разрядной цепочки через стабилнтрон 5. Параллепьно накопитепьному конденсатору 3 через диод 2 подкпючен дополнительный конденсатор 6, цепь разряда которого состоит из резистора 1 и резистора 7,Устройство работает сцедующим образом. При заряде накопительныйор О и дополнительный ко,616708 Составитель Л. Захароваедак тор Л. Гребенникова Техред А. Алатырев Корректор Д. янченко,8/49 Тираж 1086 П ИИПИ Государственного комитета Совета Микис по депам изобретений и открытий 113035, Москва, Ж, Раущская наб., д. ППП фПатенг, г....

Номер патента: 616449

Опубликовано: 25.07.1978

Авторы: Владимиров, Григорьев, Заитов, Матвеев, Орлов, Саверский, Устинов

МПК: F16C 19/34

Метки: радиально-упорный, шарикоподшипник

...увеличению несущей способности шарикоподшипника,Указанная цель достигается выполнением по крайней мере на одном из колец радиально-упорного шарикоподшипника дорожки ка. чения эллиптического профиля с размеще 2нием большой оси эллипса в плоскости контакта шарика с дорожкой качения.На фиг 1 изображен предлагаемый шарикоподшипник с двумя дорожками качения эллиптического профиля; на фиг. 2 - то Кс, с одной такой дорожкой.5 Подшипник содержит наружное 1 и внутреннее 2 кольца и тела качения (шарики) 3, размещенные в сепараторе 4 (подшипник может быть выполнен и без сепаратора).Профиль дорожки качения имеет форму эллипса 5, причем большая ось эллипса наклонена к оси подшипника под углом а, равным углу контакта тел качения с дорожкой, т. е....

Номер патента: 616345

Опубликовано: 25.07.1978

Авторы: Лукоянов, Матвеев, Слончак, Финкельштейн

МПК: C23C 9/14

Метки: азотирования, расплав, стальных

...20"33екислая сольочного металла ОстальноеЦиаметаллураты щелочных металлов являются солями циамеллуровой кислоты ФормулыЮбвсайаОт и относятся и про.- изводным симметричного гептаэина.Эти соли имеют температуру разложения блиэкув к температуре процесса азоти роваиия 520-540 С.Поэтому они будут длительное время сохраняться в расплаве при температуре азотирования и оказывать влияние иа характер взаимодействия поверм616345 Составитель В.МатвеевТех ед А.Алаты ев Ко ектор Н.Ковалева Р акто Л.Лашкова Заказ 4027/29 Тираж 1177 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035 Москва жРа скан наб. . 445филиал ППП Патент 4, г. Ужгород, ул. Проектная, 4 ности деталей с расплавленными...

Номер патента: 616087

Опубликовано: 25.07.1978

Авторы: Белозеров, Калимулин, Кольвах, Круглов, Матвеев

МПК: B23K 11/24

Метки: контактной, микросварки

...9 тока, а цепи заряда конденсаторов 10, 11 через синхронизируюшие тиристоры 12, 13 подключены ко вторичным обмоткам трансформатора 14 тока, и коммутирующее устройство 15, осуществляющее выключение тиристоров инвертора616087 Формула изобретения 20 ЦНИИПИ Заказ 3984/16 Тиоаж263 Годпиено лиал ППП сПатент, г. Ужгород, ул. Проектная,При включении тиристоров 3, 5 начинает заряжаться рабочая емкость 2 и появляется ток сварочного трансформатора. Б момент времени, определяемый уровнем сварочного тока или напряжения между электродами сварочной машины, срабатывает коммутирующее устройство 15 и тиристоры 3, 5 выключаются. Рабочая емкость 2 начинает разряжаться на сварочный трансформатор 1, поддерживая ток в сварочном трансформаторе 1. Обратным...

Номер патента: 615991

Опубликовано: 25.07.1978

Авторы: Зайончик, Коноплев, Матвеев

МПК: B21D 11/06

Метки: сверл, спиральных

...и иэ ленты, у которой краятолще, чем центральная часты на фиг. 8-10 изображено сверло с хвосто" виком цилиндрической Формы, изготовленное иэ листового металла, после сварки перед завивкой по спирали на Фиг. 11 - развертка заготовки этого сверла (пунктиром показаны линии изгиба) .Технологический процесс изготовления спиральныхсверл с внутренними каналами в перьях по предлагаемому способу состоит в следующем. 10 Лент разрезают на мерные заготовки, правят, для очистки от окалины ее поверхность обрабатывают дробью. Затем в профильных штампах (прокат- )5 кой в профильных роликах) края ленты загибают в противоположные относительно продольной оси ленты стороны по форме перьев и закрепляют (приваривают) края к центральной части полосы. В...

Номер патента: 615176

Опубликовано: 15.07.1978

Авторы: Еремин, Малышев, Матвеев, Партолога, Юркин

МПК: E02F 3/32

Метки: лопатой, оборудование, обратной, одноковшового, рабочее, экскаватора

...с обратной лопатойсодераит стрелу 2, рукоять 3, ковш4, опорное устройство, выполненноев виде стойки 5, верхним концом шарнирно закрепленной в средней части 10стрелы 2, тяговый полиспаст 6, тягу7, соединяющую нианюю .часть стойки5 с переднимконцом стрелы 2. В средней части стрелы 2 установлены направляющие , закрепленные по обе .1.стороны стрелы (в некоторых случаяхдостаточно одной направляющей) . Направляющие выполнены с пазами, в которых установлены с возможностью перемещения по ним шарнир 9 закрепления стойки 5, а в передней части напраэлявицих 6 внае оси паза выполненогнездо 10 для размещения шарнира 9,когда стойка 5 установлена в рабочеМполоаеиин, т.е. когда стойка 5 опирается на грунт. На направляющих 8закреплены выдвижные упоры 11...
