Матвеев

Номер патента: 1321974

Опубликовано: 07.07.1987

Авторы: Громыко, Дулявичус, Матвеев, Мотеюнас, Постников, Трофимов

МПК: F16J 15/08

Метки: манжетой, металлической, подвижное, самоуплотняющейся, уплотнительное, штока

...диаметру прилива 12 с поверхностью проточки 6 корпуса 1 усилие от обжатия уса 10 воспринимается корпусом 1 и не передается на ус 9, снимая тем самым с него часть наПосле подачи в устройство рабочей криогенной среды в процессе его захолаживания в случае выполнения элементов устройства из разнородных материалов возникают температурные напряжения, обусловленные различными деформациями элементов из-за разности коэффициентов линейного расширения материалов, Деформации манжеты 3 воспринимаются в основном корпусом 1 и частично передаются на ус 9, с уса 10 при этом напряжения частично снимаются. Согласно расчетам, выполненным для уса цилиндрической Формы, перемещение уса 9 при захолаживании может составлять примерно половину от величины...

Номер патента: 1321854

Опубликовано: 07.07.1987

Авторы: Кучкин, Лещенко, Матвеев, Тюрин

МПК: F01N 1/00, G10K 11/00

Метки: газового, глушения, глушитель, потока, шума

...и охлажденного потоков. Длины трубок 14 равны нечетному числу четвертей длин звуковых волн, имеющих частоту автоколебаний в резонаторах 9. Из торцов трубок 14 через центральные отверстия 15, имеющие диаметр приблизительно н 5 раз меньше диаметра трубок 14, истекает пульсирующая с частотой автоколебаний струя горячего газа и поступает в камеру 7.При заданном соотношении диаметров трубки 14 и отверстия5 в диафрагме в конце трубки 14 реализуются условия акустически закрытой трубы. Благодаря описанному выбору длин труб при описанных граничных условиях и принятому соотношению диаметров трубок 14 и отверстий 15 автоколебания резонаторных камер 9 и колебания давления газа в трубках 14 фазируются таким образом, что газовая струя, истекающая из...

Номер патента: 1321388

Опубликовано: 07.07.1987

Авторы: Балбеков, Лямперт, Матвеев, Примов, Тимофеева

МПК: A01G 25/02

Метки: аппарат, дождевальный, импульсный

...связана с источникомсжатого воздуха (не показан). Причем площадь поперечного сечениянижнего конца штока меньше площадиверхнего ега конца.Аппарат работает следующим образом,. В камеру 11 по магистрали 12 падается сжатый воздух с давлением,например, О, 9 МПа, Давление воздухадействует на шток. При этом свяэаь -порнога органа при равных давленияхв баке и в полости камеры 11, диаметрверхнего конца штока выполнен большим, чем диаметр нижнего конца.Запарный орган позволяет снизить динамические нагрузки с получением сверхдальних струй за счет его большихпроходных сечений, 3 ил. ный с ним патрубак 7 плотно прижимается своим нижним торцом к поверхности плиты 9. В водаваздушный бак падают воду. В этот период выпускной клапан 3 открыт и...

Номер патента: 1320867

Опубликовано: 30.06.1987

Авторы: Губин, Липатов, Матвеев

МПК: H02M 1/08

Метки: вентилем, электровакуумным

...разности напряжения источника 3 (П , фиг.2) и падения напряжения на управляемом ключе 5 (й 11, Фиг.2), электронакуумный вентиль 1 открываетсяОдновременно от источника 3 через 10 ключ 5, резистор и диод цепочки 20, тиристор 18 и управляющий промежуток электровакуумного вентиля 1 начинается заряд конденсатора цепочки 20,что приводит к увеличению тока, протекаю щего через транзистор 21, и уменьшению падения напряжения на резисторе 22. Управляемый ключ 5 переходит в режим работы с менее отрицательным напряжением на управляющей сетке, в 20 котором падение напряжения между его анодом и катодом становится меньше, следовательно, больше становится напряжение на управляющем электроде электровакуумного вентиля (Б, 25 Фиг.2). Спад напряжения на...

Номер патента: 1320538

Опубликовано: 30.06.1987

Авторы: Анухин, Жуйков, Клестов, Матвеев

МПК: F15B 15/14

Метки: силовой, цилиндр

...в корпусе 1 с образоьанием поршневой 6 и штоковой 7 полостей. Поршень 5 подвижно соединен со штоком 8 посредством диска 9 и сильфонов 10 и1. Диск 9 жестко соединен со штоком 8 и размещен внутри поршня 5. Сильфоны 10 и 11 расположены по обе стороны диска 9 и закреплены одними концами на торцах диска 9, а другими - на торцах поршня 5. При этом между внутренними стенками поршня 5 и наружной поверхностью силь- фонов 10 и 11 образована герметичная полость 12, заполненная гидропластом,Диаметр сильфона 10 больше, чем диаметр сильфона 11.Рабочая среда подается в полости 6 и 7 корпуса 1 через отверстия 13 и 14.Силовой цилиндр работает следующим образом.При подаче рабочей среды в штоковую 6 полость цилиндра начинает перемещаться поршень...

Номер патента: 1320380

Опубликовано: 30.06.1987

Авторы: Матвеев, Митюрев, Попов, Трушкин

МПК: E21B 10/24

Метки: лубрикатор, наддолотный

...выступ в сочетании с пружиной 13 и прокладкой 4 образует нормально открытый клапан. Крышка 3 имеетпазы 1 ь для промывочной жидкости. Над долотцый псреводцик цавицчен ца ниппель 6 долота, в котором выполцены каналы 17 и средств 18 регулирования расхода смазочного материала через опору и уплотнение 9 шарошкц 20, Сверху в цаддолотный переводцик ввцнчец ниппель 2 бурилыгого инструмента или забойного двигателя.Наддолотный луорцкатор работает сле дующим образом.Резервуар лубрикатора, образованный трубкой 2, крышкой 3, дном 4 и обечайкой 5. заполнен смазочным материалом. Во время бурения давление промывочной жидкости через зазоры пружинного замка и пазы 15 церсдается ца наружную поверхность обечайки и далее на смазочный материал, ко(орый...

Номер патента: 1320335

Опубликовано: 30.06.1987

Авторы: Лезник, Матвеев, Педан

МПК: E02D 7/10

Метки: гидромолот

...14 и расточку 10 и далее по сливной магистрали 28 или трубопроводу) поступает в полость рабочего цилиндра 4. Одновременно жидкость через дроссельное отверстие 22 поступает в полость 21, прижимая эапорный элемент 7 к седлу, а по трубопроводу 29 через регулятор 19 расхода - в подпоршневую полость 16.Так как на дросселе 20 создается перепад давления, то давление в подпоршневой полости 16 выше, чем в по" лости цилиндрической расточки 10, и поршень 11, преодолевая усилие пружины 27, будет двигаться вверх. Скорость его перемещения регулируется регулятором 19.Под давлением жидкости плунжер 5 перемещает ударную часть 2 по направляющим корпуса 1 вверх. Высота подъема ударной части 2 определяется скоростью перемещения поршня 11. Чем быстрее...

Номер патента: 1320063

Опубликовано: 30.06.1987

Автор: Матвеев

МПК: B27B 27/00, B27B 5/29

Метки: лесоматериалов, останова, подачи, точного

...отражателями и фотоприемником 9,который остается затемненным.Его выходной пороговый элементостается отключенным, а также и промежуточное реле 28. При этомвсе фотостворы соответствуют предварительным позициям, в которых привод переводится, например, на тормозной режим и пониженную скорость, и осйовным позициям, в которых осуществляется отключение привода и его точный останов.Во многих случаях фотостворы могут совмещать эти функции, например 15кроме. первого (С, -С, ), некоторых промежуточных (С -С, ) и последнего (С,Сц ). Для позиции, соответствующейдлине сортимента 6 м, фотостворС, -С, определяет предварительную 201 опозицию, а С, -С, основную. Для/длины сортимента 6,5 м Си -С, яв-.ляется предварительной позицией, аС, -С,...

Номер патента: 1318976

Опубликовано: 23.06.1987

Авторы: Денисов, Матвеев, Очин

МПК: G02F 3/00, G06F 7/56

Метки: оптический, сумматор

...второе пространственно-непрерывные бинарные изображения. Каждый из входных потоков делится соответственно зеркалами 11 и 4 на две составляющих, Первая составляющая второго потока суммируется в противофазе с первой составляющей первого потока на полупро.рачном зеркале 3. Результирующий поток, вследствие этого, будет двухуровневым, При этом уровень "1" будет лишь в тех пространственных областях потока, где нет совпадения единицы исходных потоков. Конкретно, для сочетаний 00, 10, 01 и 11 (первым показан уровень первой составляющей второго потока) амплитуда света на зеркале 3 будет соответственно 0,1-1 и О.Полученный поток после зеркала 3 попадает на вход фазового модулятора 5. На выходе модулятора 5 возникает двухуровневый геометрический...

Номер патента: 1318603

Опубликовано: 23.06.1987

Авторы: Бубнов, Краснобай, Матвеев, Распопов

МПК: C09C 1/24

Метки: железоокисного, красного, пигмента

...счет упарки и подачи раствора едкого кали изменяется и становитсяравным 2,0 дм , концентрация РеОЭ13140 г/дм и К БО 105 110 г/дмЗ.После отмывки и сушки получают 270 гкрасного железоокисного пигмента, показатели качества которого приведеныв таблице,Л р и м е р 2, Натриевый ярозитБаРе(ОН)(БО), полученный В гидро 10 металлургическом производстве цинкаи содержащий, мас, : натрий 4,7; железо 34,7; серу 13,4, в количестве.750 г помещают в муфельную йечь иРпрокаливают н течение 2 ч при 600 С,о,охлаждают до 80-90 С и помещают в ме"таллический стакан с мешалкой, заливают водопроводной водой до суммарного объема 1,5 л, при перемешиваниионагревают до 70 Г и выдерживают приэтой температуре 0,5 ч. Затем тудаже помещают 400 г листового железа иапри...

Номер патента: 1318489

Опубликовано: 23.06.1987

Авторы: Дейнеко, Кудрявцев, Матвеев, Черкасов, Шипилов

МПК: B65G 27/00

Метки: вибрационная, выпуска, руды

...регулирующего органа 5, выполненное в. виде изогнутых, например, под прямым углом двух направляюгцих 6. Регулирующий орган 5 состоит из пластин 7, шарнирно связанных между собою осями 8, которые имеют на концах ролики 9, взаимодействукнцие с рабочими поверхностями направляюгцих 6, Сторона пластин 7, обращенная к выпускаемой руде, может быть покрыта сплошной резиновой пластиной 10, обеспечивающей перекрытие зазоров между пластинами 7 в местах их шарнирных соединений, а также гашение вибрации, передаваемой кусками руды.При размешении установки в выпускной выработке 11 направляющие 6 могут быть закреплены также непосредственно к ее бортам 12 (фиг. 2). Перемещение регулируюшего органа 5 из одного положения в другое обеспечивается...

Номер патента: 1318480

Опубликовано: 23.06.1987

Авторы: Васильев, Коссов, Куклева, Матвеев

МПК: B63B 21/26

Метки: якорь

...агрегата (КХА).На фиг.показан якорь, общий вид; на фиг. 2 - то же, вид сверху.Якорь выполнен с опорным элементом в виде чаши с днищем 1, стенкой 2 и радиальными ребрами 3, выложенными термопане. лями 4, образованными трубками испарителя КХА и трубчатыми электронагревателями (ТЭН), также как и нижняя часть центральной колонны 5, внутри которой помещен компрессор 6 КХА. В верхней части колонны 5 в перфорированном кожухе 7 установлен омываемый водой конденсатор 8. Голость чаши накрыта теплоизолирующей юбкой 9 из губчатой резины, которая выполнена в виде набора отдельных полотнищ 10, перекрывающих одно другое. Якорь снабжен рымом 11 для крепления якорного каната. Электропитание КХА и ТЕН подается с судна по кабелю 12.ри включении...

Номер патента: 1317219

Опубликовано: 15.06.1987

Авторы: Горбачев, Громыко, Матвеев, Новиков, Постников, Ткаченко

МПК: F16J 15/08

Метки: крупногабаритное, разъемное, уплотнительное

...собой полости над упругими усами 10, снабженные каналами 25 и 26для контроля утечки уплотняемой среды. Прокладка 8 установлена в посадочное место 12 с гарантированнымрадиальным зазором "а " по наружномудиаметру. Конические уплотнительныеповерхности 18 и 20 выполнены с разной конусностью и образуют при монтаже устройства клиновидные зазоры"а" и."а,", расширяющиеся к периферии посадочногоместа 12, Прокладка 8 выполнена из высокопрочных сплавов или сталей; на ее уплотнительные поверхности нанесено мягкое герметизирующее покрытие,Устройство работает следующим образом.При монтаже устройства первоначально обеспечивается контакт прокладки 8 с посадочным местом 12 поуплотнительным выступам 11 усов 10,а затем по кромкам 22 опорного кольца 9....

Номер патента: 1317085

Опубликовано: 15.06.1987

Автор: Матвеев

МПК: E21B 7/124

Метки: бурения, вращательного

...На стойке 3 расположены опоры (опорныс ролики) 5 бурильной трубы 6 и эксцентрично оси этой трубы - опоры 7 вала- барабана 8, который при помощи муфты 9 соединен с приводом 2.Между бурильной трубой 6 и валом- барабаном 8 в направляющих втулкахО параллельно бурильной трубе 6 в стойке 3 установлены валы 11, на поверхности которых выполнены параллельные канавки 12, являющиеся элементом узла фиксации иага витков каната. При этом один из валов 1 соединен с механизмом смещения, включающим привод 13 и коромысло 4. На стойке 4 установлен натяжной механизм 5. Гибкий канат 16 в каждой В-образной петле, огибая вал-барабан 8, своей набегающей ветвью на бурильную трубу 6 лежит в канавке 12 с внутренней стороны одного вала 11, а сбегающей ветвью...

Номер патента: 1317044

Опубликовано: 15.06.1987

Авторы: Волхонский, Матвеев, Серков, Симкин, Фукс

МПК: D02G 1/16

Метки: жгуту, извитости, нитей, придания, химических

...нитей, Отработанный воздух с выпаренной влагой удаляют из гофрировочной камеры через перфорацию 8 в полость 9 колодки 4. Принудительный отвод выпаренной влаги препятствует ее обратной конденсации на извитых нитях и способствует более глубокому протеканию процесса стабилизации. П р и м е р 1, Жгут вискозных нитей развесом 100 ктекс гофрируют со скоростью 60 м/мин, Предварительную обработку проводят в среде перегретого водяного пара с температурой .160 С до влажности 32%, Температура стабилизационного воздуха подаваемого в колодку 270 ОС, давление 0,15 МПа. Разрежение в колодке отвода отработанного воздуха - 160 мм водяного столба, Влажность жгута, выходящего17044 2 из гофрировочной камеры 14%, степень извитости нитей 22%, устойчивость...

Номер патента: 1316948

Опубликовано: 15.06.1987

Авторы: Матвеев, Осипов

МПК: B65G 47/02

Метки: автоматическая, линия, транспортировки

...с силовым цилиндром 12 передвижения подвижного лотка 3. Система управления содержит пульт 20 управления. Лоток 3 имеет электродвигатель 21 с вибратором 22. Подача изделий осуществляется с выбивной решетки 23.Автоматическая линия работает следующим образом.Исходное положение. Все механизмы отключены. Вибрационный реверсивный подвижный лоток 3 находится в крайнем левом положении под неподвижным склизом 1. Отсекатель 6 выдвинут. Напротив подвижного лотка 3 стоит порожняя грузовая тележка 4.После нажатия кнопки Пуск на пульте 20 управления включается электродвигатель 21 вибратора 22 вибрационного реверсивного подвижного лотка 3. При наборе положительного числа оборотов вибратором 22 через распределитель 14 включается подача сжатого...

Номер патента: 1316095

Опубликовано: 07.06.1987

Авторы: Матвеев, Платонов

МПК: H04B 7/00

Метки: абонентского, низкоскоростных, приемопередатчик, пункта, связи, систем

...подключен к каналу связи через блок 1, который преобразует принятый сигнал к виду, необходимому для дальнейшей обработки. Вычитатель 2 вычитает из принятого сигнала собственный сигнал, поступающий с кодера 9 на блок 3, нормирует его. С выхода блока 3 сигнал поступает на первый вход блока 4 и декодер 5. Блок 4 производит вначале поиск дополнительной М-последовательности, формируемой в диспетчерском пункте в принятом сигнале, а затем подстраивает местный генератор 6 под синхронную работу и следит за синхронизацией в процессе приема. На третьем выходе блока 4 присутствует сигнал наличия или отсутствия синхронизации. На первом выходе блока 4, подключенном к тактовому входу генератора 6, формируются тактовые импульсы, а на втором...

Номер патента: 1316094

Опубликовано: 07.06.1987

Авторы: Матвеев, Платонов

МПК: H04B 7/00

Метки: диспетчерского, низкоскоростных, приемопередатчик, пункта, связи, систем

...на вход синхронизации основного генератора 2 и каждый раз синхронизирует его работу. Этот же сигнал синхронизации поступает на второй вход синхронизатора 5 и обеспечивает формирование информационной посылки с длительностью, кратной целому числу периодов М-последовательности. Эта информационная посылка поступает на первый вход кодера 6, на второй вход которого поступает выбранная коммутатором 7 М-последовательность, соответствующая номеру того пункта, к которому следует обратиться. В соответствии с этим номером коммутатор 7 подключает к входу кодера 6 и входу декодера 8 М-последовательность с соответствующей задержкой. Закодированная информационная последователь 94 2ность поступает на первый вход сумматора 9, на второй вход которого...

Номер патента: 1316091

Опубликовано: 07.06.1987

Авторы: Анисимов, Ванде-Кирков, Матвеев, Устинова, Шепелев

МПК: H03M 3/04

Метки: аналоговых, кодирования, сигналов

...входы коммутатора 20 подключены к прямым выходам регистра 15 таким образом, что код с выхода регистра 15 сдвигается на один разряд влево, т.е. осуществляется уменьшение его на два. Таким образом, на первые входы сумматора 19 поступает код 2 М а на его вторые входы - код частичной суммы Х 1(п)Т 1- Д с2 регистра 16. С приходом второго импульса синхронизации предсказателя 5 код с выхода сумматора 19, равный предсказанному значению последующего отсчета входного сигнала У(пТ)= Х (п- ) Т +2 Л; д, записывается в регистр 17. Одновременно нторым импульсом синхронизации код с выходов сумматора 3 записывается в регистр 14 предсказателя 5, так как он. необходим для работы предсказателя 5 в следующем периоде- дискретизации.Кроме этого код...

Номер патента: 1315575

Опубликовано: 07.06.1987

Авторы: Амелькин, Кришан, Матвеев

МПК: E04B 1/18, E04B 1/38

Метки: железобетонного, здания, каркаса, колоннами, многоэтажного, ригелей, сборного, соединения, узел

...внутри пояса 5 и закрепленной в средней его части по высоте.Каждый ригель 4 снабжен упором 7, установленным" на его верхней грани 8, З 0 Верхняя колонна 1 снабжена спаренными серьгами 9 и соединена с ригелями 4 посредством откидных болтов 10.Диафрагма 6 несущего узлового элемента 2 может быть выполнена в виде 35 металлической сетки 11, заанкеренной концами в теле пояса 5.Несущий узловой элемент 2 установлен с размещением уплотнительной прокладки 12 по его периметру в зазоре 40 13 между ним и нижней колонной 1.Монтаж узла соединения сборного железобетонного каркаса многоэтажного здания осуществляют следующим образом. 45На нижнюю колонну 1 надевают несущий узловой железобетонный элемент 2, в нижней части которого размещена...

Номер патента: 1315080

Опубликовано: 07.06.1987

Авторы: Ананченко, Бобров, Докутович, Калинин, Матвеев, Никифоров, Сагач, Феофанова, Шпунькин

МПК: B21D 24/00

Метки: листовой, штамп, штамповки

...разделяющей два соседних углубления 11, одинаковы. Цилиндрическая поверх 80ность 19, скругляющая указанную перемычку, переходит в поверхности 20, образующие стенки углублений. На криволинейных участках кромок углублений 11 цилиндрическая говерхность 19 переходит в тороидальную поверхность 20, которая соосна сферической поверхности 17 ребра 10, Тороидальная поверхность 20 переходит в цилиндрическую поверхность 21, образующую стенку углубления 11 на криволинейном участке. Радиусы поверхностей 14, 16, 17,.19 и 20 одинаковы. Края ребер 10, скругленные сферической поверхностью 17, и края углублений 11, скругленные тороидальной поверхностью 20, направлены в сторону пуансона 1, Противоположные края ребер 10 и углублений 11...

Номер патента: 1314371

Опубликовано: 30.05.1987

Авторы: Купершмидт, Матвеев, Фойгель

МПК: G09F 3/03

Метки: пломба

...фиг. 3 - се )сцие А Лца фиг. 1Пломоа солержит корпус 1, в осевом отверстии которого зя 1 рсссовяц верхний стаканчик 2, (риксатг)а.,. Виде чаши 3 с фиксирующим цтц. Чаша 3 цолцружиценапружццоц " .)овлсццой: между чашей 3и дном ста) ч)чика 2 и служацей для перемещения и;, )и 3. Чац;а 3 ло цломбирова.и ИЯ УДЕРЙ Ц 2 ЕТСЯ Ц)цР НТО ) 6, СТЯ НОВ 1 СЦНЫМ В ОТБС 1 С ГИ 51 Х, ВЫПОЛ 1 СНЬ; В КОУ.СС 1 ц В С)СНКЕ СТЯКЯгИК 1 2. 115 СЕВОМ ОТБерстии корпуса 1 зацрессовац ццжций стаКЯЦЧИК 1, СТЫКУ(МЫР) ТОР 11М С Т 012)Ц)М СТ 2 к(ник) 2. 1 с 1 ь стенки стякац)п. (2 2 Отогцут 2, с)бразу 51 Второе дно 8, Б к )ором Выполнено осс.вос отверстие 9 пол и- цфт 4. Ст 1.кяцгик 1 2 и 7 Выцо;1 нены со суцецька;,)и,в которых Быцол)ицо сгверстие 1, соосцоеотверстию...

Номер патента: 1314361

Опубликовано: 30.05.1987

Авторы: Бобраков, Матвеев

МПК: G08C 19/28

Метки: канале, кольцевом, приемопередачи, связи

...для передачи другим абонентам системы, он выдает по входу устройства на второй вход элемента И 28 сигнал. Если устройство не занято передачей информации по каналу связи, то ранее на вход элемента И 28 был подан высокий уровень сигнала, поэтому он выдает сигнал на первые входь 1 элементов ИЛИ 29 - 31. С выхода элемента ИЛИ 29 этот сигнал поступает на входы триггеров 32, 33 и вход регистра 34, а с выхода элемента ИЛИ 31 - на вход триггера 35. Триггеры 32, 33, 35 по поступлении этого сигнала переходят в единичное состояние, а регистр 34 записывает поданный от абонента в параллельном коде по вторым входам устройства кадр информации. Сигнал с выхода триггера 35 поступает на вход элемента И 36, а с выхода триггера 32 - на входы...

Номер патента: 1314187

Опубликовано: 30.05.1987

Авторы: Беспалько, Матвеев, Мельников, Троян

МПК: F21V 11/00

Метки: потока, пропускания, светового, степени, штора

...в абсолютных энергетических единицах.Целью изобретения является повышение точности регулирования светового потока Солнца путем исключения влияния непостоянства коэффициента отражения по поверхности светопринимающего устройства.На фиг.1 схематически изображена штора для регулирования степени пропускания светового потока; на фиг.2 то же, вид сбоку.Штора содержит раму 1 с закрепленным на ней шибером, состоящим из дисков 2 и 3, снабженных секторными отверстиями 4 и установленных с возможностью взаимного разворота, контролируемого по лимбу 5. Устройство снабжено приводом 6 с ременной передачей 7, осуществляющим вращение рамы 1 вокруг своей оси симметрии оУстройство работает следующим образом.Штора устанавливается на оптической оси...

Номер патента: 1313995

Опубликовано: 30.05.1987

Авторы: Ефремов, Кузнецов, Матвеев, Саблин

МПК: E06B 7/23

Метки: верхнего, ворот, полотна, притвора, уплотнения

...к строительству и может быть использовано дляуплотнения притвора верха полотнаворот.Цель изобретения - повышение долговечности трубчатого уплотнения.На фиг. 1 изображены ворота с устройством для уплотнения, общий вид;на фиг. 2 - разрез А-А на фиг. 1;на фиг, 3 - разрез Б-Б на фиг. 1;на фиг. 4 - узел 1 на фиг. 2; нафиг. 5 - узел 11 на фиг. 2; на фиг.6узел 111 на фиг. 3.Устройство для уплотнения включаетобрамление проема с консольной пластиной 1, полотно 2 ворот, трубчатыйнадувной элемент 3, систему 4 подачивоздуха, концевой выключатель 5,трубчатый надувной элемент 6, смещенный по высоте относительно надувногоэлемента 3, кожух из верхней 7 и нижней 8 частей с отбортовками 9 и 10,соединенными направляющими пальцами11 и 12,...

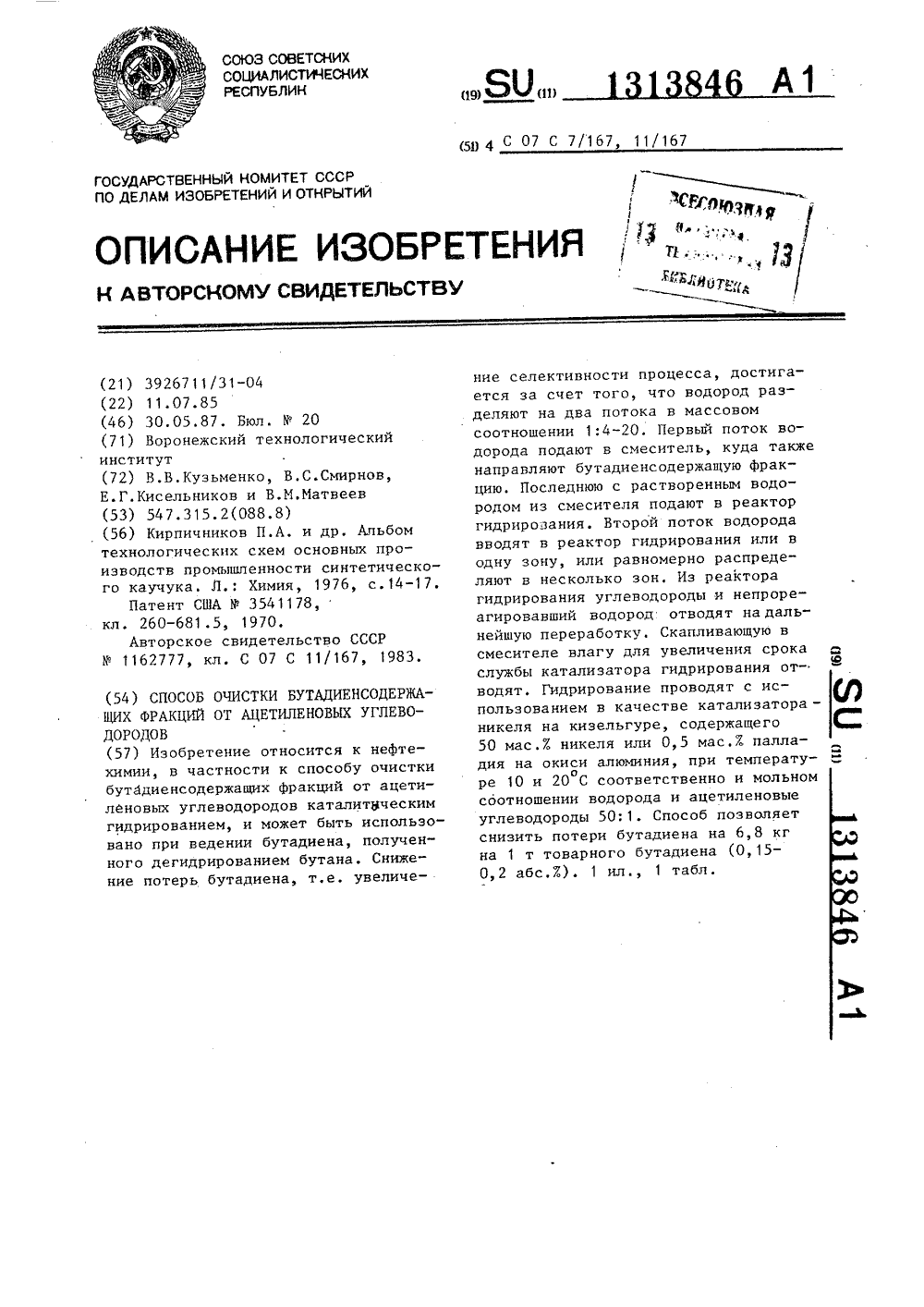

Номер патента: 1313846

Опубликовано: 30.05.1987

Авторы: Кисельников, Кузьменко, Матвеев, Смирнов

МПК: C07C 11/167, C07C 7/167

Метки: ацетиленовых, бутадиенсодержащих, углеводородов, фракций

...в соответствии сприведенной схемой. Процесс проводятпри общем мольном соотношении водород: гидрируемая Фракция 0,0245: 1(общий расход водорода в смесительи реактор идрирования 3,5 кг/ч),мольном соотношении водород: ацетиленовые углеводороды 50: 1. В качестве катализатора используют "никельна кизельгуре" марки Н, содержаниеникеля 50 мас.%. Массовое соотношение потоков подорода в смеситель иреактор гидрирования для примеров1-3 составляет соответственно 1:4,1:12 и 1:20, Реакцию гидрированияпроводят при объемной скорости 25 чои температуре 10 С,П р и м е р ы 4-5. Процесс очистки проводят, как в примерах 1-3, с тем отличием, что массовое соотношение потоков водорода в смеситель и реактор гидрирования для примера 4 составляет 1:3 а дпя...

Номер патента: 1313790

Опубликовано: 30.05.1987

Автор: Матвеев

МПК: B65H 23/038

Метки: движущегося, полотна, центрирования

...г:.:.: К оси барабана равен итти более угля трения скольжения полотнаПолоттто тг к барабаня 1 2 прт:стг.яется роликами 7, равпг.Мгт .: ттгп е бгоабанов 2, Ролик 7 своботттто гргт,Нег;:я в подшипниках 8. Гарабапг,г 2 свггза-;ьг с приводом 1 цетньтти ггер:гячяигл 9 Крайние ролики 5 баргт.;:тгс 2 51 в тгпают"звездочек д, я г р:.;. ий роги.3 приводится во ттп;пгтетЧе О" зтезтгоч ки 11 с меньшей скооостьги. гегг роли ки 5.Устройство работает с,.егг,нрии разом,Полотно 4 приводи".ст вгвти.:ситесредними роликами 3 барабаисв 2, 1 трисмещении полотна ч от центра Оно попадает на крайнюю част, бацабака 2,.которая вращается с большей лггкейцойСКОРОСТЬЮ, ЧЕМ СРЕДЦЯ:г сЯ С.т ., 1 ГВИжитг-.ной ролик 7, прижитая полокто -;. к от"ному крайнему ролику 5...

Номер патента: 1313618

Опубликовано: 30.05.1987

Авторы: Александров, Вознюк, Григорьев, Кожевников, Кошара, Матвеев, Нестеренко, Фомин

МПК: B23P 15/28

Метки: многогранной, пластины, режущей

...целью получения заданных параметров сферической лунки. Фаорма лунки, получаемая с помощью лазерного проплавления, является наиболее оптимальной для осуществления процесса .стружкодробления.Экспериментально полученные параметры стружколомающего элемента, производящие хорошее дробление, следующие: диаметр сферической лунки 0 (лунки) = (0,20,3) В, мм, где В - ширина получаемой стружки в мм: глубина лунки - Н (лунки) - (2,0. 3,0) А, мм, где А - толщина стружки в мм. Эмпирические формулы получены для режимов резания; подача 0,05-0,6 мм/об глубина резания 0,4- -5 мм. Скорость изменялась в пределах +357 от оптимальной,т. е.при которой наблюдается минимальный износ инструмента.Для получения сферических лунок диаметром 0,1-2 мм и глубиной...

Номер патента: 1313498

Опубликовано: 30.05.1987

Авторы: Лебедев, Матвеев, Милицин, Плешивцев, Смирнов

МПК: B01J 19/00, G05D 27/00

Метки: гидрирования, периодическим, процессом

...гидрируюшего водорода регулируется по контуру клапан 9 - датчик 10 - управляющее устройство 7. До температуры начала реакции ,70 С) исхо,ьное нитросоединение нагревается греющим паром, который подается в рубашку реак.тора посредством клапана 11. Исхолное нитросоединение загружается в реактор посредством клапана2.Способ осуществляют слелующим оо- у разом.Значение температуры, замеряемое термопарой 5, поступает в вычислительное устрсЬстььо 6, гле рассчитывается скорость изх С 1 е и и я тем н с. р а ту р ы ( 1- 51 и э 0 и 3 1 ь О л и 3 51 ) . с 1 ТсКжС ПРО)ОСТ СКОРОСТИ ИЗЫЕНЕНИ 5 ТЕМ- пературы (2-я произволная). 111 еле этого по имен) пьейся зз Виси мости определяется расчетпая конечная тем пература синтеза. 1 рОцЕСС унрсВЛЕНИя...

Номер патента: 1312614

Опубликовано: 23.05.1987

Авторы: Донченко, Кучеренко, Матвеев, Очин

МПК: G06F 17/18, G06T 5/40

Метки: выравнивания, гистограмм, локального

..."1"). Состояниевыходов счетчика преобразуется дешифратором 27 в инверсный унитарныйкод, который инвертирует элементамиНЕ 24. Таким образом, по окончанииоперации инициирования вычислениярезультата со второй группы выходов33 блока управления на вход элементаИ-НЕ 11, поступает единичный сигнал,а на входы элементов И-НЕ 11, Ь 40 = 21) - нулевые сигналы. Если впервом (старшем) разряде регистра 5управления записан 0, с соответствующего инверсного выхода регистра 5управления поступает единичный сиг нал на второй вход элемента И-НЕ 11,и на выходе этого элемента формируется нулевой сигнал, который поступаетна инверсный вход управления трехстабильными выходами буферного регистра 4, . Трехстабильные выходы буферного регистра 4 открываются, и...
