Матвеев

Номер патента: 1689069

Опубликовано: 07.11.1991

Авторы: Матвеев, Минеева

МПК: B62B 1/12

Метки: дорожное

...основания 8 с откидной рукояткой 9 и шарнирно связанной с основанием 8 рамы 10 для размещения груза. На раме 10 смонтирован поворотный упор 11.Замок 6 закреплен на откидной рукоятке 9, шарнирно связанной с каркасом. Поворотная пята 2 при помощи паза 4 входит в зацепление с ограничителем 12, расположенным на опорном основайии 8 каркаса. Ограничитель 12 исключает перемещение стержня 1 относительно каркаса, Настержне 1 выполнено технологическое отверстие 13 (см. фиг. 2) для стыковки с замком 6.Захваты 3, замок 6, пята 2, упор 11 изготавливаются из алюминиевых сплавов литьем, стержень 1, рукоятка 9, опорное основание 8 и рама 10 - из алюминиевых трубок, что позволяет уменьшить весприспособления,5 Приспособление собирают следующим....

Номер патента: 1688940

Опубликовано: 07.11.1991

Авторы: Бровцын, Волков, Малянова, Матвеев, Сытник, Федоров, Филимонов

МПК: B07B 4/08, B07B 7/04

Метки: воздушно-сухого, динамического, обогащения

...части камеры классификации, сборных бункеров 23 по фракциям заполнителей, установленных в нижней части камеры классификации и снабженных подвижной разделительной стенкой 24 А- образной формы, конвейеров 25, установленных под выгрузочными патрубками,10 15 20 25 30 35 40 45 50 Установка динамического воздушно-сухого обогащения работает следующим образом,Обогащаемый материал через загрузочный патрубок 2 поступает в разгонную трубу 3 и под действием скоростного напора от вентилятора 1 высокого давления перемещается в разделительную камеру 4 и ударяется об отбойный щит 12. Разделительная камера 4 совместно с виброклассификатором 14 совершает возвратно-поступательное движение под действием сил от вибровозбудителя 13, Очищенный материал от...

Номер патента: 1688915

Опубликовано: 07.11.1991

Авторы: Алексеев, Жуков, Кирин, Марков, Маслов, Матвеев, Панов, Харченко

МПК: B02C 17/00, B02C 19/00

Метки: бытовых, отходов, переработки

...35 40 45 50 55 При понижении напряженности поля до 19 кА/м выход металлолома уменьшается до 3,250 , а при увеличении напряженности поля до 41 кА/м выход снижается до 3,820 .Таким образом, первичная сепарация отходов при напряженности поля 20 - 40 кА/м позволяет увеличить выход металлолома и компоста, причем загрязненность металлолома незначительна (2 - 2,960 ) и он пригоден для извлечения олова,По предложенному способу переработки бытовых отходов первичную магнитную сепарацию черных металлов осуществляют из бытовых отходов при напряженности магнитного поля 20-40 кА/м; после этого отходы поступают в биобарабан на компостирование; прокомпостированные отходы подвергают грохочению, разделяя на компост и некомпостируемые отходы, а затем...

Номер патента: 1688912

Опубликовано: 07.11.1991

Авторы: Абрамов, Болдырев, Денисов, Матвеев, Юрисов

МПК: B02C 17/08

Метки: мельница, планетарная

...резинового слоя 8. Величины же этих сил достаточны для того, чтобы помольные барабаны 18 не буксовали при пусках и остановках мельницы. При работе мельницы силы упругой деформации резинового слоя 8, воздействующей на помольные барабаны 18, сохраняют свое значение и препятствуют возникновению радиальных колебаний помольных барабанов 18, но вращаются помольные барабаны 18 вокруг собственных осей, главным образом, силами трения, возникающими в местах контакта помольных барабанов 18 с фрикционной обоймой 19, от действия центробежных сил, которые пропорциональны массам помольных барабанов 18 переносной скорости и расстоянию от центра мельницы до осей помольных барабанов 18, Центральная колонна, выполненная в виде катушки, приводится в...

Номер патента: 1688905

Опубликовано: 07.11.1991

Автор: Матвеев

МПК: B02B 1/00

Метки: гранулированных, продуктов

...его верхнезакреплены лопасти 8 для ипродукта. Устройство можетхраповым механизмом 9, соетвор 4 с тягой 5.Устройство работает сле набженныйтя-. й).отверстие 6, в возможностью ия. Затвор 4 вращения под его агента, заоверхности зай поверхности еремешивания быть снабжено диняющим эа-Гранулированный продукт сверху в бункер 1, а в патрубок 3 и в частности воздух, либо жидкость сти воду. Поток дисперсной фазы чением поднимает вверх гранулы который плотнее дисперсной сре4 поднимается над конической частью буннера вместе с тягой 5 и вращается под воздействием на лопасти 7 дисперсной среды благодаря храповому механизму 9, позволя- и)щему затвору 4 вращаться относительно 5 тяги 5.Взвешенные частицы дисперсной фазы перераспределяются по высоте...

Номер патента: 1688458

Опубликовано: 30.10.1991

Авторы: Басий, Дух, Керин, Матвеев

МПК: H04N 9/66

Метки: sekam, демодуляции, сигнала, системы, телевизионного

...с третьего входа устройства (в моментывремениФиг. 6,е).Таким образом, наличие синхрон 40 ного запуска ГУН 8 и Формированиеступенчатого напряжения на его управшяющем входе, сдвигающего на нужныйуровень выходное напряжение устройства, сокращает время переходного45 процесса до минимума, который равенвремени установления выходного напряжения ГУН 8 после его повторногозапуска и составляет около 500 нс.Точная привязка к заданному уров 50 ню площадок демодулированных поднесущих осуществляется следующим образом.Демодулированный и отфильтрованный от высокочастотных составляющихсигнал с выхода устройства поступает,на первый вход сумматора 3 и первыйинформационный вход компаратора 13,второй информационный вход которогоподключен к источнику...

Номер патента: 1687365

Опубликовано: 30.10.1991

Авторы: Луковников, Макаров, Матвеев, Угодников, Хайдаров

МПК: B22D 11/053

Метки: возвратно-поступательного, движения, кристаллизатора

...на рабочее усилие- = - =500 кг, рабочий ход 11 мм и жесО 10002 2ткостью в - = - - = 1,182 раза большей, 45гз 45,45г 4 38,46чем жесткость в опоре 4.В опоре 4 пружина должна быть выбрана на рабочее усилие 500 кг, рабочий ход 13мм и жесткостью в 1,182 раз меньшей, чем 50жесткость в опоре 3. При установке пружинс выбранными характеристиками кристаллизатор будет совершать возвратно-поступательное движение по дуге окружности срадиусом Во 6 м,55 Это же устройство может применяться и на МНЛЗ с другой кривизной технологической оси, если заменить пружины в опорах кристаллиэатора в соответствии сВ изменениями начальных условий возвратно-поступательного движения.Например, для качания кристаллизатора по дуге радиуса В о=8 м при других...

Номер патента: 1686184

Опубликовано: 23.10.1991

Авторы: Айтматов, Баков, Бич, Колесов, Корн, Матвеев, Минин, Проскуряков

МПК: E21F 5/00

Метки: горных, предотвращения, ударов

...нормальных напряжений тектоноструктуры с индексом 1; минимальный диаметр д зоны дезинтеграции пород,Способ осуществляют в следующей последовательности.5 В пределах рудничного поля 1 определяют масштаб сейсмоактивных тектонических структур М (м, град) и границы 2тектонических блоков, образуемых тектоническими структурами одного масштабного10 уровня, измеряют величины 4,0, 4 и,1 ф 1 Ф 1направление векторов 1 в, ), Ь главныхнормальных напряжений тектоноструктур 1.Затем в контурах защищаемых выработокопределяют величину максимального линейного размера д, являющегося наибольшей величиной из всех линейных размеров,по условиюс 1макс Ь, с, 1),где Ь - ширина целика (размер целика вплане) в направлении вектора 1 н,с - высота целика или...

Номер патента: 1684820

Опубликовано: 15.10.1991

Авторы: Алексеев, Коротаев, Левантовский, Матвеев, Потехин

МПК: B05C 3/02, H01G 13/00

Метки: изделия, конденсаторов, корпуса, нанесения, покрытий, преимущественно, электролитических

...которое бодно заходит в полость иэделия. 1 з.п,ф 3 днища ванны 1 соосно гнездам держателя 2, Держатель 2 выполнен в виде пластины с накладкой 7 из упругого материала (например, из резины) и снабжен упорами 8 в виде пальцев со сквозными осевыми отверстиями 9, которые установлены в гнездах держателя 2, выполненных в виде отверстий 10 с диаметром меньшим, чем диаметр изделий 3 (корпусов конденсаторов ),Устройство используется следующим образом.В ванну 1 заливается покрытие до уровня, не превышающего верхнего среза трубок 6. В гнезда держателя 2 устанавливают обрабатываемые изделия 3, после чего совмещают держатель 2 с ванной 1 штифтами 4. При этом материал покрытия проникает внутрь полости изделий 3 за счет наличия компенсаторов...

Номер патента: 1684517

Опубликовано: 15.10.1991

Авторы: Лущик, Матвеев, Титаренко

МПК: E21D 15/44, E21D 23/16

Метки: гидравлическая, стойка

...содержит шток1, поршневую 2 и штоковую 3 полости, Поршневая полость 2 госредством гидроблока,включающего гцдроэамок 4 и предохрани.тельный клапан 5, гидравлцчески связана с 15гидрораспределителем 6, с которым соединена и штоковал полос 1 ь 3, Гидрораспределитель 6 подключен к напорной 7 ц сливной8 гидрамагистраллм, К поршневой 2 полости подклочается дополнительный предохранительный клапан 9, а к нему -гидроаккумулятор 10, кроме того, гцдроахкумулягор 10 соединен с поршневой полостью 2 через элемент управления,выполненный в виде управляемого гидрораспределителем 6 клапана 11 и обратногоклапана 12, входы которых соединены между собой, а выходы - соответственно с гидроаккумуллтором 10 и поршневой полостью2. 30Гидростайка работает...

Номер патента: 1684039

Опубликовано: 15.10.1991

Автор: Матвеев

МПК: B27B 5/00

Метки: длин, отмера, сортиментов

...образом.Оператор в системе управления раскряжевочной установкой дает заказ на подачу хлыста на заданную длину сортимента. При этом включается соответствующая пара фотодатчиков, например, 19, 20 или 21, 20;20, 21; 21, 22 и т. д., задающая позиции точного останова хлыстов и обеспечивающая вначале их перевод на пониженную скорость, а затем отключение привода механизма подачи.Хлыст заходит в пространство Ч 1 между поднятыми бортами 7 и 8. При этом в10 15 20 40 45 50 55 25 30 35 4большинстве случаев в начале перемещения хлыст находится на весу, т. е. опирается при этом на центрирующий ролик и не взаимодействует с поверхностью приемного стола, а затем по мере дальнейшего перемещения его передняя часть опускается и начинает...

Номер патента: 1684038

Опубликовано: 15.10.1991

Авторы: Демашин, Матвеев

МПК: B27B 5/00

Метки: длин, отмера, сортиментов

...Ч 1и Ч 111. Причем борта 8 и 9 имеют прорези 24и 25 для прохода лучей от каждого блокафотодатчиков к светоотражателю в направлении 1 Х и от них вновь к блокам в на.правлении Х.Устройство для отмера длин сортиментовработает следующим образом,Оператор в системе управления раскряжевочной установкой дает заказ на подачухлыста на заданную длину сортимента, Приэтом стол 2 находится в горизонтальномположении И, а поворотные борта 8 и 9гидроцилиндрами 23 выставляются в положения Ч и Ч под острым ы и тупым р углямик плоскости 111 лотка. Одновременно при заказе включается пара датчиков 10 и 11, илии 2, или 12 и 13 и т. д задающихпозицию останова хлыстов и дающих команду на торможение и перевод на пониженную скорость, а затем - на...

Номер патента: 1683983

Опубликовано: 15.10.1991

Авторы: Вишумирский, Дворкин, Матвеев, Махаринский, Мисурагин, Соломон

МПК: B24B 7/02

Метки: плоскошлифовальный, прецизионный, станок

...энергосиловое устройство привода стола, содержащее пневмогидронасос, преобразует энергию сжатого воздуха в энергию сжатой рабочей жидкости, которая гидроцилиндром преобразуется в работу - возвратно-поступательное движение стола.Отработанный сжатый воздух от пневмогидронасоса 14 через теплообменник 21 поступает в выхлопную пневмолинию 24 и по ней в теплообменную полость 5 электродвигателя 4. Одновременно в эту же полость по пневмолинии 23 поступает отработанный воздух от аэростатических подшипников 3, Массовый расход воздуха через калиброванные жиклеры аэростатических подшипников шпинделя при стабилизированном по давлению источнике питания постоянный, при этом в полости шлифовальной головки устанавливается постоянная температура, а...

Номер патента: 1683830

Опубликовано: 15.10.1991

Авторы: Анискин, Бабченко, Зюлин, Корн, Матвеев

МПК: B07B 9/00

Метки: пшеницы, семян

...разделяют на три фракции: тяжелые, среднюю и легкую, с выходом тяжелой фракции семян в количестве 30 - ,85, а выход легкой и средней фракции устанавливают в соотношении(3:1) -(1:1), Эти условия очистки обеспечивают гарантированный выход семян 1 и попутно 1 и 1 П классов стандарта по чистоте и содержанию семян других растений соответственно в тяжелую, среднюю и легкую 10 15 20 25 30 35 40 45 50 55 фракции. Указанные пропорции выхода семян 1, 11 и 1 классов стандарта, а также отхода достигают за счет регулирования положения поворотных заслонок приемного устройства пневмосортировального стола и контроля качества фракций семян на чистоту и содержание семян других растений в соответствии с требованием стандарта. Для определения...

Номер патента: 1683662

Опубликовано: 15.10.1991

Автор: Матвеев

МПК: A47C 7/46

Метки: сиденья, спинка

...вставляют болт 5 в отверстие 12 планки 4 и ввертывают конец болта в отверстие планки 3; вращая болт за головку 13. Затем раздвигают планки 3 и 4, сжимая при этом пружину 6 и надевают поперечнМй элемент на стойки 2 так, что эластичная полоса 9 будет расположена над сиденьем 14. После этого болтами сдвигают друг к другу планки 3 и 4, сжимая пружины 6, и прижимают планку 3 и 4 к стойкам 2, сжимая упругие прокладки 11. При этом зубья реек смыкаются и совместно с пружиной 6 и удерживают опорный элемент, При необходимости изменить положение на стойках 2 опорного элемента планки 3 и 4 раздвигаются руками, зубья реек 7,8 выходят из зацепления, пружины 6 сжимаются, после чего поперечный элемент переводится в новое положение на стойках 2. При...

Номер патента: 1682758

Опубликовано: 07.10.1991

Авторы: Беликов, Захарченко, Матвеев, Романов

МПК: G01B 5/24, G01B 5/25

Метки: валов, несоосности

...вала в вертикальной плоскости,Идентично выставке площадки 7 выставляют площадку 8 параллельно оси второго вала. Отсоединив призму 16,устанавливаютузел юстировки на площадку7 площадкой 12, Устанавливают уровень 13поперек площадки 7 и, вращая регулируемую часть кронштейна 1 вокруг оси хвосто 50.-дый кронштейн параллельно оси соответствующего вала в вертикальной плоскости, а о взаимном раСположении валов судят по результатам измерений взаимного расположения площадок кронштейнов, которое в каждом угловом положении валов определяют в двух сечениях одного иэ кронштейнов, перпендикулярных оси вала, на котором он установлен.2. Устройство для измерения несоосности валов, содержащее два кронштейна с 5 10202530 вика 5, устанавливают площадку 7...

Номер патента: 1682085

Опубликовано: 07.10.1991

Авторы: Атаманов, Круглов, Ломов, Лукашев, Матвеев

МПК: B23K 11/24

Метки: источник, контактной, повышенных, сварки, управляемый, частотах

...(источник питания инвертора на схеме не показан). Напряжение на свариваемых деталях начинает возрастать в соответствии с осциллограммой Оф),В момент времени 1 напряжение на свариваемых деталях достигает установленной величины, в это. момент система обратной связи (не показана) вырабатывает управляющий сигнагь подаваемый на тиристор 13. Так как в этот момент времени напряжение на дополнительной обмотке выше напряженля на накопительном конденсаторе, тиристор 1;3 открывается и дополнительная обмотка через выпрями- тельный мост замыкается на накопительный конденсатор 12, Чес аз дополнительную обмотку протекает ток в соответствии с осциллограммой 31 з(1). магнитный поток, создаваемый Этой обмоткой, является размагничивающим лс отношению...

Номер патента: 1681936

Опубликовано: 07.10.1991

Авторы: Гончаревич, Дегтярев, Дербенев, Житник, Матвеев

МПК: B01F 11/00

Метки: смеситель

...зубчатые колеса 19, 20 с зубчатым колесом 21, установленным на втором лопастном валу 22. Зубчатые колеса 19, 20 смонтированы с возможностью вращения в кожухе 23, При близком расположении обоих лопастных валов зубчатое колесо 17 может соединяться непосредственно с зубчатым колесом 21 без промежуточных зубчатых колес 19, 20,Смеситель работает следующим образом.При сообщении электродвигателем валу 1 вращения зубчатое колесо 5, входящее в зацепление с зубчатыми колесами 6, приводит их во вращение в одном направлении. В процессе вращения неуравновешенных эксцентриковых осей 7 создается вращающаяся центробежная сила. При сдвиге эксцентриситетов неуравновешенных осей 7 на 180 составляющие центробежной силы, проходящие через центр вращения...

Номер патента: 1681836

Опубликовано: 07.10.1991

Автор: Матвеев

МПК: A47J 41/00

Метки: термос

...М,Стрельникова Техред М,Моргентал КоРРектоР Т, Малец Заказ 3355 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж. Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к бытовым приборам, а именно к устройствам для хранения и разогрева пищевых продуктов,Цель изобретения - уменьшение расхода электроэнергии и повышение удобства эксплуатации.На чертеже показана колба предлагаемофрфрмоса.Термос содержит корпус 1 в виде сосуда Дьюара и нагреватель 2. Нагреватель 2 имеет нанесенную на внешнюю поверхность внутреннего сосуда 3 полупроводниковую пленку 4, а внутренняя поверхность наружного сосуда покрыта...

Номер патента: 1681180

Опубликовано: 30.09.1991

Авторы: Дергунов, Матвеев

МПК: G01N 1/22, G05D 27/00

Метки: агрегатами, веществ, выброса, загрязняющих, массового, теплоэнергетическими

...связан с расходом серы в единицу времени через молекулярные веса двуокиси серы и серы (2:1) в блоке 12 перемножения производится удвоение полученного произведения, и на выходе блока 12 перемножения возникает сигнал, пропорциональчый массовому выбросу двуокиси серьь Одновременно на вход 7 делимого блока 6 деления, установленного в канале определения массового выброса окиси азота, поступэет сигнал от газоэнализатора окиси азота, а нэ вход 8 делителя блока 6 деления - сигнал от газо- анализатора 2 двуокиси серы. С выхода блока 6 деления снимается сигнал, пропорциональный отношению концентраций окиси азота и двуокиси серы, который подается на один из входов блока 13 перемножения, установленного в канале олпе деления массового выбросэ...

Номер патента: 1680043

Опубликовано: 30.09.1991

Автор: Матвеев

МПК: A45C 3/02, A45C 5/00

Метки: багажное, изделие, ручное

...молния доустановлена с в а ее шибер сое ной застежки-м ружной старо застежка-мол н кладками. В ос съемный элеме ной по краям и У-образный канал 9 для лент-носителей 10 потайной молнии 7, поэтому при перемещении этого шибера в одну сторону ленты-носители 10 размыкаются, а в другую - смыкаются, в то время как ленты-носители неразаемной молнии б всегда сомкнуты. Одна из лент-носителей 10 прикреплена к перегородке, а другая - к крышке, при смыкании этих лент перегородка 11 становится фиксированной, образуя совместно с крышкой 1 дополнительную полость. Съемный элемент 12 в виде рамки расположен по краям перегородки 11, маскируя вход в дополнительную полость. Над неразьемной молнией б размещены накладки 13, делающие неразьемную молнию б и ее...

Номер патента: 1603979

Опубликовано: 30.09.1991

Авторы: Визжачий, Матвеев, Перехожев, Тимохин

МПК: G01N 17/00

Метки: испытания, коррозии, очаговой, склонность, сплавов, циркониевых

...заданное время. Погпе заяершения испытаний по изменению сы образцов и по числу центров кор розни судят о склонности сплава к говой корроэии. ниеи из газовой Ьазы. После таверше- Сния испытаний по изменению массы об-разцов н по чИслу центров коррозии судят о склонности сплава к очаговойкоррозия. Сокращение времени ислытаний достигается эа счет шунтированияграниц высокоомной окисной пленки внешней ниэкоомной цепью, облегчениятранспорта к границе окисел-окислитель электронов, увеличения площадей участков с усиленным окислением, т.е. и к облегчению катодной реакции.П р и м е р. На образцах циркониевого сплава с окисной пленкой образуют слой материала - порошок оксида никеля с оксидом лития, плотно посркимая его к окисной пленке,...

Номер патента: 1679536

Опубликовано: 23.09.1991

Авторы: Гориченко, Колесник, Крамарева, Матвеев, Попов, Тризна

МПК: G09G 1/16

Метки: знаков, индикатора, телевизионного, формирования, экране

...информации при отображении данной строки символа. Псд действием кода на выходе параллельного регистра 16 мультиплексора 18 подключает к входу третьего одновибратора 21 один из выходов, в зависимости от значения кода, дешифратора 20 номера такта. Вход дешифратора 20 номера такта подключен к выходу50 товых импульсов на входе регистра 6 сдвига 55равна частоте, необходимой для получения счетчика 19 тактов, на тактовый вход которого поступают импульсы с выхода генератора 8 тактовых импульсов через второй вход третьего элемента И 24 по сигналу разрешения прохождения тактовых импульсов на первом входе третьего элемента И 24. Сигнал разрешения прохождения тактовых импульсов формируется триггером 25. При этом триггер 25 по входу установки в "1"...

Номер патента: 1679524

Опубликовано: 23.09.1991

Авторы: Матвеев, Мейерович

МПК: G09B 21/02

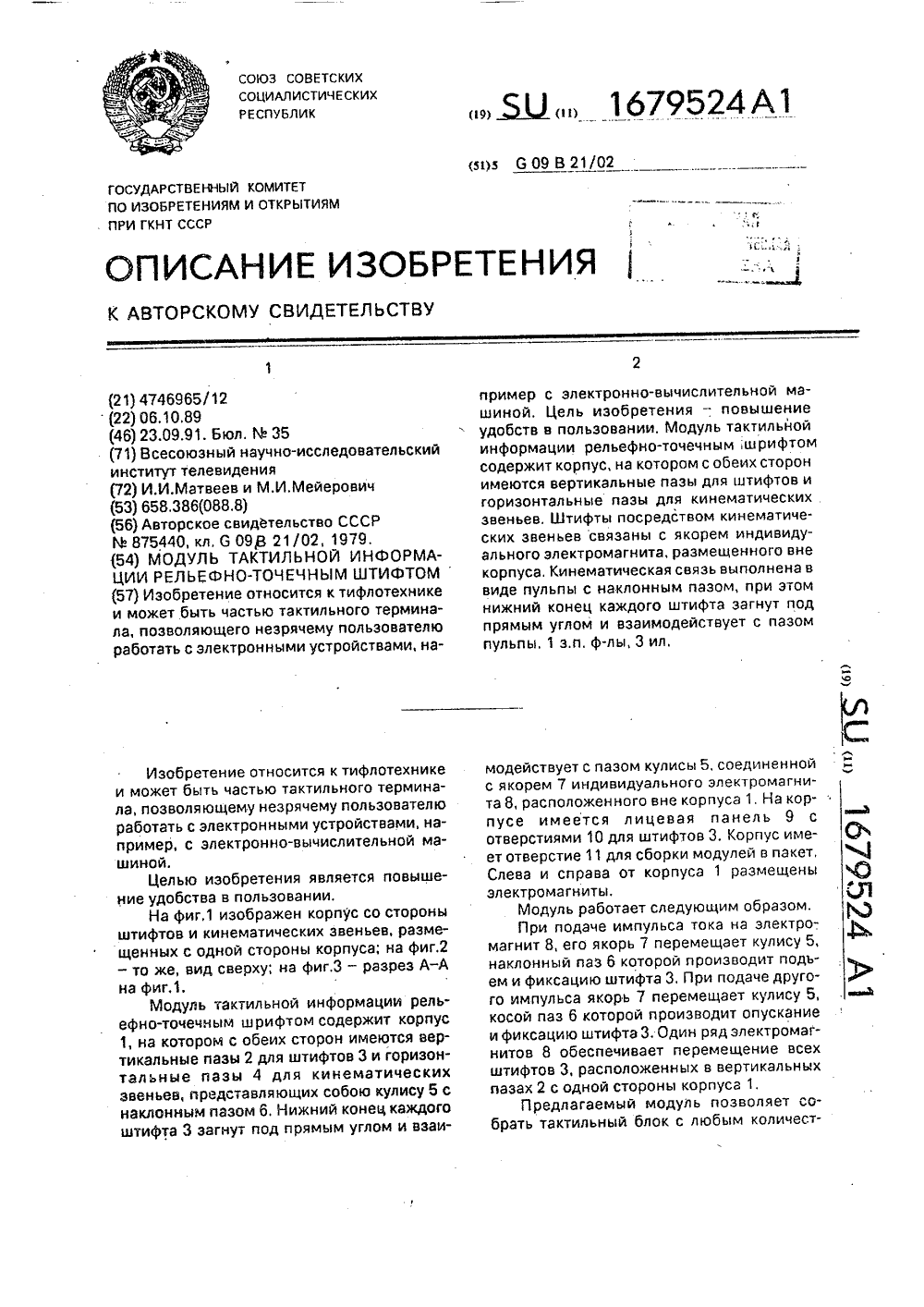

Метки: информации, модуль, рельефно-точечным, тактильной, штифтом

...звеньев связаны с якорем индивидуального электромагнита, размещенного вне корпуса. Кинематическая связь выполнена в виде пульпы с наклонным пазом, при этом нижний конец каждого штифта загнут под прямым углом и взаимодействует с пазом пульпы, 1 з.п. ф-лы, 3 ил,модействует с пазом кулисы 5, соединенной Я с якорем 7 индивидуального электромагнита 8, расположенного вне корпуса 1. На корпусе имеется лицевая панель 9 с отверстиями 10 для штифтов 3. Корпус име- С ет отверстие 11 для сборки модулей в пакет, Слева и справа от корпуса 1 размещены ) электромагниты. Я Модуль работает следующим образом. При подаче импульса тока на электромагнит 8, его якорь 7 перемещает кулису 5, наклонный паз 6 которой производит подьем и фиксацию штифта 3,...

Номер патента: 1679017

Опубликовано: 23.09.1991

Автор: Матвеев

МПК: E04G 23/00

Метки: здания, надстройки, ненагружающей

...и миспользовано для надстройки эдружений при их реконструкции,бретения является снижение тру.,Ы 1679 О 17 надстройки, Способ ненагружающей надстройки здания включает установку дополнительных фундаментных опор 5 и колонн 13, изготовление на колоннах 13 нового перекрытия и этажей надстройки, Перед установкой дополнительных фундаментных опор 5 в существующем фундаменте 2 стен 1 образуют горизонтальные 3 и наклонные 4 скважины, в которых свободно размещаются стержни. Одновременно с установкой дополнительных фундаментных опор 5 за пределами здания внутри него ниже поля первого этажа размещают по.,еречные опорные балки 6, которые обьединяют с опорами 5 посредством упомянутых стержней. После всех этих операций осуществляют установку на...

Номер патента: 1678454

Опубликовано: 23.09.1991

Авторы: Андреев, Бойко, Златорунская, Кузнецов, Матвеев, Миллер, Тихонов, Щеклеин

МПК: B02C 25/00

Метки: агрегатом, замкнутым, измельчения, мокрого, циклом

...Так, графики фиг. 2 можно аппроксимировать уравнениями вида у = аехр, фиг. 3 -ьгиперболической зависимостью у = а + Ь/х и т,д,Устройство работает следующим образом,Контуры стабилизации производительности агрегата 1-2-3, запаса материала 4-5- 2, плотности готового продукта 9-10-11 реализуют оптимальные уставки (задания), выдаваемые вычислительным блоком 6, При оптимальном шаровом и пульповом заполнении для руды данного типа по измельчаемости и для данных условий измельчения эти контуры обеспечивают получение максимального количества готового продукта измельчения заданной крупности при соблюдении ограничений на качество концентрата (по содержанию ценного компонента и крупности),В случае изменения типа руды либо условий измельчения...

Номер патента: 1678302

Опубликовано: 23.09.1991

Автор: Матвеев

МПК: A45D 20/24

Метки: фен

...к поверхности головы, но минимально деформи- СО ровались (на фиг. 1). ЫВ зависимости от направления враще- С) ния вентилятора 3 воздух может поступать вотверстие 12, проходитьвниз,либо, поступая снизу, проходить через отверстие 12. Фен работает следующим образом. Голову 7 помещают в полость колпака 6. В зависимости от ее размеров она плотно облегается краями 11 полос 8, При этом, вследствие эластичности полос 8; деформируется каждая иэ полос, но не прическа, если размер головы больше минимальной. При включении электромотора 2 вентилятор 3 гонит воздух, нагретый нагревателем 4, наэкран 5 и, обтекая его, диффузным равномерным потоком поступает в пространство, образованное стенкой колпака б, верхней полосой 8 и головой 7, которую...

Номер патента: 1677582

Опубликовано: 15.09.1991

Авторы: Герасимчук, Городецкий, Грязнов, Матвеев, Налимов

МПК: G01N 3/32

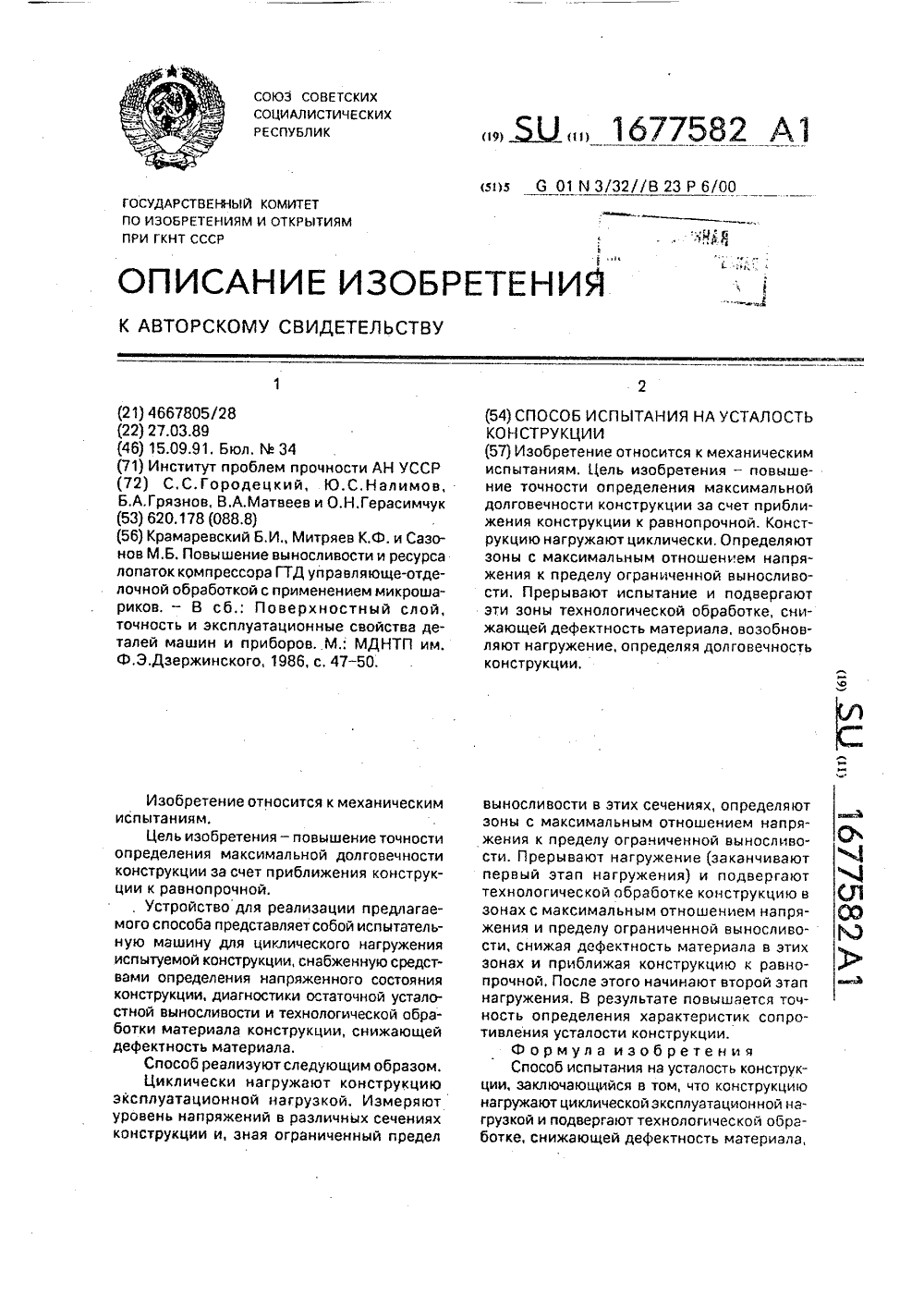

Метки: испытания, конструкции, усталость

...Изобретение относится к механическим испытаниям, Цель изобретения - повышение точности определения максимальной долговечности конструкции за счет приближения конструкции к равнопрочной. Конструкцию нагружают циклически, Определяют зоны с максимальным отношением напряжения к пределу ограниченной выносливости. Прерывают испытание и подвергают эти зоны технологической обработке, снижающей дефектность материала, возобновляют нагружение, определяя долговечность конструкции. выносливости в этих сечениях, определяют зоны с максимальным отношением напряжения к пределу ограчиченной выносливости. Прерывают нагружение (заканчивают первый этап нагружения) и подвергают технологической обработке конструкцию в зонах с максимальным отношением напряжения...

Номер патента: 1677576

Опубликовано: 15.09.1991

Авторы: Бондарь, Гуров, Матвеев, Скворцов, Убрятов, Шпунькин

МПК: G01N 3/20

Метки: изгиб, испытаний, образцов

...из них установлен на соответствующей кулисе 4 или 5 и связан с соответствующей активной шестерней 12 каждогомеханизма вращения. Кроме того, устройство содержит датчики 19 крутящего момента,датчик 20 углов поворота, а такке системупереюпочения направления вращения при"вода с переключателем 21,Устройство работает следующим образом.Перед началом испытания разворачивают кулисы 4 и 5 так, чтобы расстояние междусоответствующими захватами 8 было равнодлине рабочей части образца 9. Закрепляютобразец 9 в захватах О, При различной длине образца 9 используют захваты 8 на разных шестернях 15, За счет расположениязахватов 8 на обращенных одна к другойпозерхностях 6 и 7 кулис 4 и 5 и поворота их в параллельных плоскостях можно устанавливать образцы...

Номер патента: 1677519

Опубликовано: 15.09.1991

Авторы: Аксенов, Дорощук, Матвеев, Николаенко, Песков

МПК: G01B 21/00

Метки: линейных, процессе, размеров

...является входом, а вход излучателя - входом преобразователя 6, причем преобразователь 6 и оптический датчик установлены на каретке 7, оптический датчик установлен с возможностью вращения и оптической связи с преобразователем 6 в позиции контроля, фотоприемник связа со светов возможн Кроме то тель 8 пе ный бло выходами 8, а выхоУстро эом. учатель овлена мещени иэмер ислител язаны серителяеля 6.им обраВ позиции контроля оптический датчик вводится в зону обработки поворотом. Излучение от преобразователя 6 поступает на световод 1 и формируется формирователем 2 в узкий пучок. Каретка 7 перемещается вместе с оптическим датчиком. В блоке 8 фиксируется положение каретки 7 в момент пересечения луча деталью, После измерений оптический...
