Песляк

Номер патента: 1682086

Опубликовано: 07.10.1991

Авторы: Кунашев, Песляк, Резников, Скудин, Смирнов

МПК: B23K 11/24

Метки: контактной, многоэлектродная, сварки

...к плюсу сварочноговыпрямителя.Машина. работает следующим образом.По команде от системы 6 управленияс блока 16 задания интервалов сварочного цикла включается привод 11 сжа"тия электродов. Поле замыкания электродов соответствующие датчики 9 и 10сжатия электродов выдают сигналы в логический блок 15 системы управления.При отсутствии сварочного тока в контурах машины датчик 3 тока сварочного выпрямителя выдает сигнал в логический блок 15. В случае установкипо всем входам логического блока 15разрешающих сигналов он выдает сигналн блок 16, который начинает вырабатывать выдержки времени, соответствующие различным интервалам сварочногоцикла, выдавая на интервал "ток сигналы в блоки 13 и 14, Блок 13 управляет работой источника 12...

Номер патента: 1279152

Опубликовано: 23.06.1991

Авторы: Бабкин, Белов, Гусев, Звягин, Песляк, Устиненков

МПК: B23K 11/04

Метки: герметизации, контактной, сваркой, стыковой, трубы

...микрокамеру, сжимая своим торцом резиновое кольцо 19, При этом передняя часть цецтрирующей втулки 13 располагается в расточке разведенных (при неэвжатой цанге 9) секторов 11 кольцевого разъемного лонителя этой втулки, При эаюме цацгой 9 снариваемой трубы 8 сжатие секторов 1 1 одновременно выставляет цетрируюдую втулку 13, электрод-держатель 12, а значит, и заглушку 6 соосцо сваринаемой трубе, вце зависимости от допускон изготовления других деталей устройства, их износа, замены, точности изготовления и т,п. Зто повьппает равномерность распределения сварочного тока по периметру свариаемх деталей, а следонатеьцо, и равцомерцостьих нагрева, что обеспечиает высокоекачество сварки.После этого к цолзуцу 5 прилагают снарочцое усилие и...

Номер патента: 1508458

Опубликовано: 30.04.1991

Авторы: Бабкин, Белов, Гусев, Звягин, Манаенков, Песляк

МПК: B23K 11/02

Метки: заглушкой, контактной, сварке, соединения, стыковой, трубы, формирования

...аь= 2,5 Р при использовании в качестве материала теплоотводящих пластин бронзы Яр НБТ обеспечивается, когда величина тока через шунт сектора КУХ составляет 0,5-1,0 от величи-. ны тока, протекающего через соответствующий участок трубы. ПерегревМ шунта в устройстве исключей, так как он соединен со всеми теплоотводящими пластинами и токоподводом трубы,Возможность изменять сопротивление шунта (путем подбора материала, сечения и т.д,) позволяет обеспечить та-: кой. режим, сварки, при котором исключен перегрев свариваемых материалов и достигается стабильность качества получаемых сварных соединений. После зажима трубы в КУХ подают импульс сварочного тока и осуществляют осадку свариваемой заглушки.Нунт может быть изготовлен в виде ленты из...

Номер патента: 1637009

Опубликовано: 23.03.1991

Авторы: Дубровский, Корнуков, Криворучко, Песляк, Черняковский

МПК: H03K 17/28, H03K 5/13

Метки: двунаправленное, задержки, импульсов, переднего, фронта

...в виде дву,направленного управляемого электрон;ного ключа, элемент ИЛИ 4, элемент5 задержки, причем первая шинасоединена с первым выводом узла 3коммутации и с первым входом элемента ИЛИ 4, выход которого через элемент 5 задержки соединен с входомуправления узла 3 коммутации, втораяшина 2 соединена с вторым выводомузла 3 коммутации и с вторым входомэлемента ИЛИ 4. 25Устройство работает следующим образом.Пусть в начальный момент на первой1 и второй 2 шинах находятся высокиепассивные уровни, т.е. импульсы отсутствуют. Тогда на выходе элементаИЛИ 4 (для отрицательной логики) и,следовательно, на выходе элемента 5задержки установлен уровень, поддерживающий узел 3 коммутации в разомк" 35нутом состоянии.1 При поступлении на первую шину 1...

Номер патента: 1619286

Опубликовано: 07.01.1991

Авторы: Дубровский, Любчанский, Песляк, Таратухин

МПК: G06F 13/14

Метки: двух, магистралей, сопряжения

...блока 1 памяти. Одновременно сигнал с выхода элемента 34 задержки поступает на входы, элементов И 35 и Зб и да лее на шины 5 и б "Синхронизация ответа по адресу". Тогда по магистра- ли 25(26) устройство, владеющее магистралью, посылает инФормацию и со-.провоящает ее сигналом "Запись" нливыдает только сигнал Чтение и ожидаеЪ1 ет поступления информации из блока 1 памяти.Указанными сигналами определяется направление работы коммутаторов 2(3), а в блок 1 памяти он поступает через элементы И 14(17) и 15(18). ИнФормация поступает на информационные входы блока 1 памяти, а окончание цикла обмена сопровождается подачейиз блока 1 памяти сигнала ответа син-,хронизации на входы элементов И 16(19),а с них - на шины 29(30),В предлагаемом...

Номер патента: 1619285

Опубликовано: 07.01.1991

Авторы: Дубровский, Любчанский, Песляк, Таратухин

МПК: G06F 13/14

Метки: двух, магистралей, сопряжения

...триггера29 (28) ввести элемент задержки (непоказан) на время, достаточное для 5 1619285поступает также на один из входов элемента И 16 (19), запрещая его срабатывание и одновременно разрешая работу элементов И 6-8 (9-11) дпя выбранной магистрали с блоком 1 памяти.5Тактовая частота генератора 25выбирается такой, чтобы за полупериод частоты ее следования сигнал с выхода триггера 28 (29) успел к началуследующего инверсного полупериодазапретить срабатывание элементовИ 16 (19), те. полупериод долженбыть больше задержки в цепи: триггер 28 (29), элемент И 14 (17), коммутаторы 2 (3), регистр 4 адреса, дешифратор 5 зоны, элемент И 15 (18).Магистраль, владеющая совмещаемимресурсом, осуществляет операцию обмена с памятью. Выставляет на шину...

Номер патента: 1576838

Опубликовано: 07.07.1990

Авторы: Матвеев, Морозов, Песляк, Смирнов

МПК: G01B 7/06

Метки: волокнистого, толщины

...коммутатора5 и задатчика 15 с .напряжением отгенератора 12 ступенчатого напряжения.В момент, когда ступенчато уменьшающееся напряжение от генератора 7ступенчатого напряжение станет меньшенапряжения от. задатчика 15 или коммутатора 5, на выходе одного иэ ком параторов 8 или 13 появится сигналс низким уровнем; поступающий на входблока 16 формирования импульсов открйонения,55Блок 16 открывает двоично-десятичный счетчик 10 отклонения и он синхронно с изменяющимся напряжением от генератора 12 ступенчатого напряженияформирует код отклонения,Когда напряжение от коммутатора 5и эадатчика 15 станет больше напряжения от генератора 12 ступенчатого напряжения, появится сигнал с низкимуровнем на выходе компаратора 13, вэтот момент формирователь 16...

Номер патента: 1502219

Опубликовано: 23.08.1989

Авторы: Желтонога, Ластовенко, Павлик, Песляк

МПК: B23B 31/20

Метки: закрепления, зубчатых, колес, конических, патрон

...рс. цитехнологических ВО:ложностей путем ззкр(.и.(. н)1 я и)тМИОВ(нь)х зхбцг)ты с коци- ЦССКИХ КОС)СС.Нд фиг.Ирлстднлсц предлагаемый цдтр(ш, освой разрез; цд фиг. 2 - сечение Л - Л цд фиг. 1.В корпусе 1 патрона нполнижно установлен базируюший элемент 2, ныполцснный В В 1,ц кол)ицд с рзВномерно рзсполО- же)(цыч 5 с удми 3, имсюп(ими дна упругих лпссткд 4, ца каждом из которых выполнены )шклоцньс поверхности 5 лля фиксации ц) (рци ИО зубчатому венцу. Выступы, рд лсл( ны мжлу собой прорезями 6, которые юзнк(янт упругим лепесткам 4 у)у(О лс формироваться от исхолцоп) по,и- кс и 51 Л. 5 коы )сцс 1(ии ИОрц нОсти зх бчд 5(. В сдзируюм элементе 2 Выпицц( р;лид,Ьные пр(рези 7, прсдцдзцдцсцць)с для р,змс )цния н цих:5 дж)(ч)(ых рыцдгон 8,...

Номер патента: 1471162

Опубликовано: 07.04.1989

Авторы: Дорошук, Клименко, Песляк, Филатов

МПК: G01N 21/84

Метки: исследования, световодное, светорассеивающих

...пружины13 производится через регулируемуюопору 15.При работе с устройством исследуемый объект Д помещают между направляющими 2 и 3, предварительно нажаврычаг 14, а затем его отпустив,Если толщина объекта такова, что онне помещается между направляющими 2и 3 или же не зажимается ими при отпущенном рычаге 14, производят дискретное смещение направляющей 2 следующим образом: поворачиавют ее вокругпродольной оси 90 , при этом пружина12 выжимается из пазов В(фиг,З), направляющую 2 смещают вдоль оси в необходимую сторону, пока пружина 12не зайдет в паз В, и она окажется зафиксированной по отношению к корпусу1.После установки устройства подводят по световоду 7, связанному с источником излучения, лучистый поток,который проходит через объект...

Номер патента: 1439378

Опубликовано: 23.11.1988

Авторы: Беляев, Богомолов, Данилевич, Дич, Песляк, Понкратов, Рукавицын, Скворцов

МПК: G01B 5/22

Метки: поверхностей, радиуса, сегмента, стрелке, сферических, шарового

...измерительные усилия Я по математической зави- симости(К,т К,) 1 Рл Кв) К нгде Ц - нормированное измерительное усилие, прикладываемому к измерительному наконечнику пиноли Р - вес детали, расположеннойна шариках опорного кольца; К - номинальный радиус измеряемой сферы;Рк - опорный радиус; К - радиус. шарика опорногокольца; К - радиус шарика измерительного Ннаконечника,Величина задаваемого нормированного измерительного усилия запоминается блоком 31 после ввода через блок 25 управления значений К, К я н К 1, а значение Кзапоминается блоком 32Процессор 27 расчетное нормированное усилие Я задает на датчик 23 углового перемещения.Затем устанавливают на шарики 3 опорного кольца 2 плоскую пластину 4. Включают блок 25 управления перемещения...

Номер патента: 1348116

Опубликовано: 30.10.1987

Авторы: Бортняков, Бухтин, Курбатов, Песляк, Солодовников, Филиппович, Шереверов

МПК: B23K 11/10

Метки: комплекс, контактной, многоточечной, сварки

...установки головок 3 и столд 2 в исходное положение испол 1 уется О специальная программа, Если опо иэ устройств на данной маппше ндхспитс в исходном положении, то блок 7 сигнализирует об этом прог рдлмц лу устройству 8, которое череэ блок 5 сцц- г, мает сигнал рагрешения с входа соответствующего устройств;Включеггя. На другой машине процесс. ус дцонки одноименного устройства родо.тжается, тдк как с него сигндл разрешения це пс э оляет отключать лдщину по сигналу ус троис тва управ пения .Чрсллдгдемос. включение (с дополните.п цым нходс.и) решает укаэаннуюэдд;ссу.Замыкание переключателя такжеПРИВсДЦт К ПОДаЧЕ СИГЦДЛД На ВХОДЫпрограммного устройства 8 и инверторд. Инвсртор имеет один вход иодин выход (фиг.З), которьш соединенс одним из...

Номер патента: 1213401

Опубликовано: 23.02.1986

Авторы: Козубенко, Кубяк, Нехорошев, Нижник, Песляк, Пилипенко, Потиченко

МПК: G01N 21/88

Метки: исследования, кинетики, развития, трещин

...обоймы 3,охватывающей исследуемый объект 4.Первый пакет 5 волокнистых световодов выполнен так, что входные торцысветоводов снабжены проекционными 1объективами б, снабженными механизмами 7 юстировки их рабочих состояний, а выходные торцы образуют экран 8. При этом торцы пакета 5 световодов образуют контрформу исследуемой части объекта 4.Устройство работает следующимобразом.Свет от осветителя 1, напримерстробоскопичвской лампы, направляется на входные торцы световодов до- .полнительного пучка 2. Через волокнистые световоды освещается исследуемая поверхность объекта 4. Отраженный от объекта свет принимается фокусирующими устройствами 6 инаправляется по световодам пучка 5,транспортируя изображение 13401 гисследуемой поверхности, на экран...

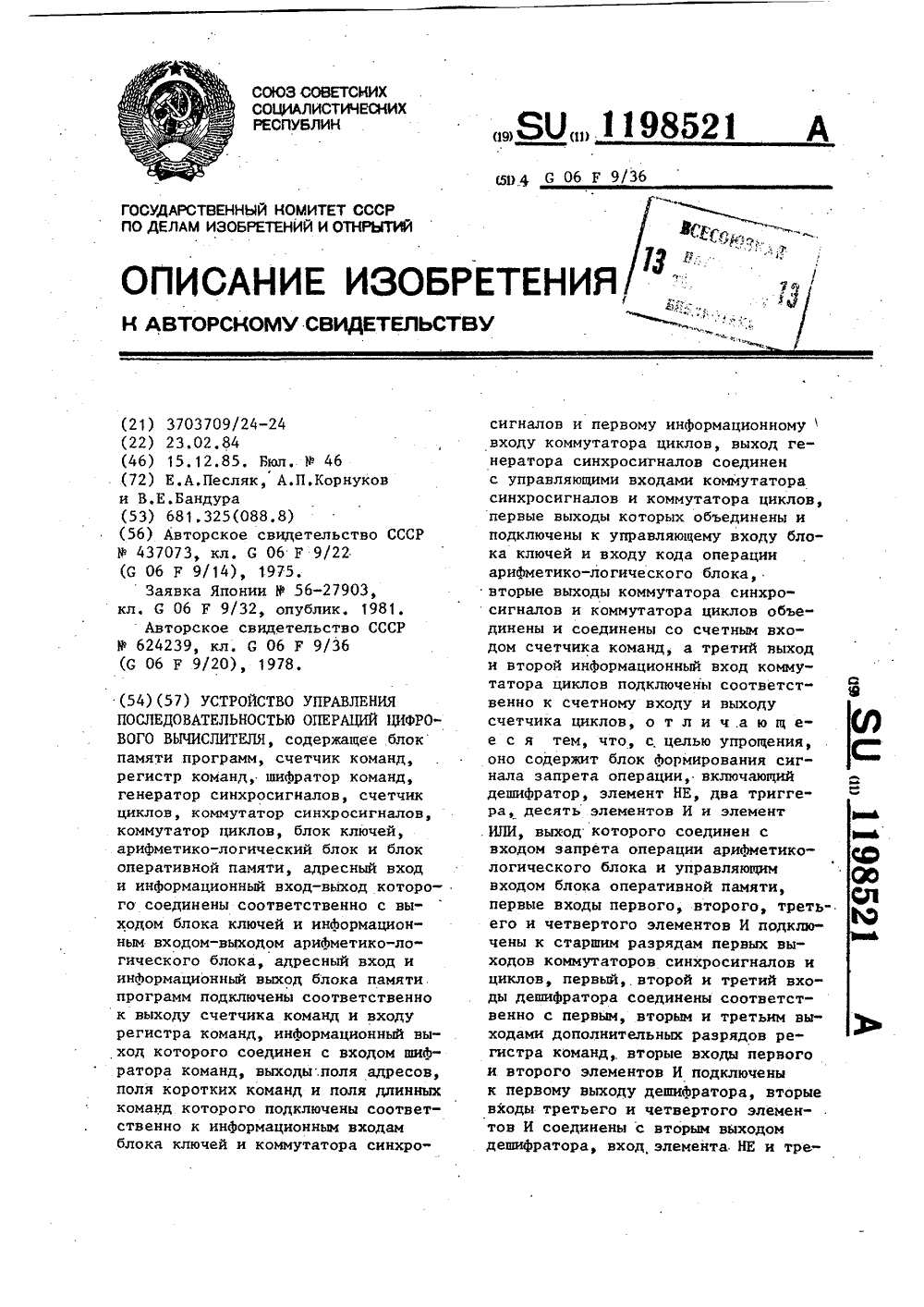

Номер патента: 1198521

Опубликовано: 15.12.1985

Авторы: Бандура, Корнуков, Песляк

МПК: G06F 9/36

Метки: вычислителя, операций, последовательностью, цифрового

...(отгенератора синхросигналов 11) иодин одноразрядный выход, соединенный со счетным входом счетчика 12,Многоразрядная магистраль 39 микрокоманд присоединена к управляющимвходам блока 15 ключей и группы элементов 21 в блоке 16, кроме того,одноразрядная управляющая связь измагистрали 39 соединена с первымивходами элементов 26 - 29 в блоке 23.Блок 15 ключей имеет адресный выход,соединенный с входом блока 22 оперативной памяти, Блок 22 оперативной памяти с помощью информационноймагистрали 40 соединен с арифметикологическим блоком 16.Группа элементов 21 в блоке 16имеет многоразрядный управляющий выход, соединенный с управляющими входами регистров 17, 18 и 19 и сумматора 20, два одноразрядных входа, соединенных с элементом 38 в блоке23 и...

Номер патента: 1137402

Опубликовано: 30.01.1985

Авторы: Песляк, Сараев, Чибизова

МПК: H01L 23/08

Метки: микросборка

...между крышкой и теплоотводящим основанием по внешнему периметру рамки 121 .Однако указанное устройство недостаточно технологично в изготовлении и ненадежно в работе из-эа недостаточной герметичности.Целью изобретения яВляется повышение технологичности конструкции и. надежности в работе.Цель достигается тем, что в микро- сборке, содержащей крышку, теплоотводящее основание, между которыми установлена рамка, и расположенную на теплоотводящем основании плату с. радиоэлементами, выводы которой пропущены через стенки рамки, и слой герметика, расположенный между крышкой и теплоотводящим основанием по внешнему периметру рамки, теплоотводящее основание выполнено коробчатой Формы, а свободные концы выводов изогнуты и расположены в...

Номер патента: 489607

Опубликовано: 30.10.1975

Авторы: Бабкин, Гусев, Песляк

МПК: B23K 11/10

Метки: контактной, сварки, точечной

...центрирующей втулкой-кондуктором, ось которой нормальна к оси электродов и расположена в плоскости их ка сания, предназначенной для инструмента при выполнении на рабочих поверхностях электродов фиксирующих пазов для свариваемых деталей, при этом подвижный электрод установлен в поворотной втулке, оснащешюй ука тд и фиксатором ее полоулка 2 снабжена шпоноч имодействующим с про. олзус 5, Втулка 2 мо при установке во втулку4 пд лгоб)о угол вокруг вертикальной оси, для о рсделспия которого втулка 2 оспащепа указателем 4 угла поворота, а на верхней консолп скобы укреплена отсчстпая круговая п)кдлд 1 о.Верхняя и нижняя консоли скобы 1, а так)кс изолирующая втулка 4 разрезаны по обр 11 зующсй для Возможности фиксации положения направляющих...

Номер патента: 19631

Опубликовано: 31.03.1931

Автор: Песляк

МПК: F22B 31/04

Метки: двухкамерный, котел, паровой, сдвоенный

...- по линии ЬК на фиг. 1.В предлагаемой котельной установкеприменяются обычные котльп барабаны, водяные. трубы; нароперегреваг ели и-проч., Особенность состоит в. устройстве топоки расположении котлоходов, Имеются ;две тойки А и З с колосниковыми решетками 1 и 8, поддувалами б и 7, и тоюжными пространствами 2 и 9 в верхних частях. коих расположены концы водяных- .труб 3 и 10. Верхняя часть топочного . .: -пространства 2 сообщается с поддуваФлом 7 при помощи канала 4, в котором : ;:помещен эжектор -5 Верхняя часть топоч: , ного пространства 9 при посредстве -к-. окиа 11 может сообщаться с . дымохо- дом 12, .в- коем расположей пароперегре-ватель,.и.при посредстве окна 13 - .с димо:закрывается и открывается заслонка в окне 13, через...

Номер патента: 14088

Опубликовано: 31.03.1930

Автор: Песляк

МПК: B05C 3/12, B05C 5/00

Метки: красящих, лент, машин, пишущих, производства

...ряд ножен 12, установленных подвижно на осп 13. Полотняная полота 2, огибает направляющие ролики 9, 10 и вращаясь вместе с барабаном 11, проходит под ножами 12, которые разрезают ее одновременно на отдельные ленты надлекащей ширины. Ленты, показанные на фиг. 2 пунктирными линиями, огибают второй направляющий ролик 10 и переходят в проклеивательно-гладильное приспособление, которое. состоит из направляющего ролика 14, ряда тонких дисков 15, закрепленных на оси и погруженных в сосуд 16 с клеевым составом, и пары гдадильных вальцев 17 - 17. Диски 15 вращаются на оси между разрезанными кромками лент и захватывая клей из сосуда 16, втирают его своими боковыми поверхностями в кромки лент, Гладидьные вальцы 17, нагреваемые электрическим...
