Матвеев

Номер патента: 1755360

Опубликовано: 15.08.1992

Авторы: Аристов, Матвеев, Чертов

МПК: H03D 13/00

Метки: детектирования, импульсных, неравных, последовательностей, фазового, цифрового, частотах

...первого входа 2 (фиг.2 а) соответственно на Э-входы и счетный Т-вход двоичного счетчика 1 производится счетчика 1производится их пересчет в режиме сложения. После пересчета М = ц - К (где цл = 2- емкость двоичного счетчика 1; п - числоразрядов двоичного счетчика 1) импульсоввыходные разряды двоичного счетчика 1 устанавливаются в "1" и в момент времени 11на его СЯ-выходе переноса появляется - "0"(фиг.26), который, воздействуя на С-входсинхронизации первого К-триггера 3, устанавливает его прямой выход в "1" (фиг,2 в),Эта "1" воздействует через элемент ИЛИНЕ 11 на С-вход записи двоичного счетчика1, осуществляя запись двоичного кода К вдвоичный счетчик 1.С приходом заднего фронта следующего импульса тактовой импульсной последовательности...

Номер патента: 1755240

Опубликовано: 15.08.1992

Авторы: Лукин, Матвеев

МПК: G02B 5/32, G03H 1/04

Метки: вогнутых, голограммных, дифракционных, записи, настройки, подложках, решеток, устройства

...9. По центру синтезированного голограммного оптического элемента 4 установлен датчик положенйя 10,Способ осуществляют следующим образом. В устройстве для записи голограммных дифракционных решеток в положение зэготовки со светочувствительным слоем, на котором предстоит записать решетку, устанавливают синтезйровайный голограм- мный оптический элемент 4, таким образом., чтобы сформировать автоколлимационное 15 изображение первого точечного источника излучения, что соответствует положению синтезирОванного голограммного оптического элемента 4 (фиг. 3), Положение первого источника излучения фиксируют на 20 расстоянии 1 с помощью, например, ножа фуко. Это реализуют следующим образом. Сходящийся пучок излучения от синтезированного...

Номер патента: 1755000

Опубликовано: 15.08.1992

Автор: Матвеев

МПК: F17D 1/00

Метки: газопровода

...": . Кроме указанной функции, устройства 8(т.е. его расход на выходе 0 вы, Полученные . осуществляет вычисление величины а позначения Рвх и Рацей подаются по каналам 9 .:. формуле (3), Входящие в неевеличины В ии 12 связи в узел 11, а значение Овых - по д задаются при составленйи программ дляканалам 9 связи в устройства 8 и узлы 11; 35 устройства 8 на осйове химического соста-Привод нагнетателей 3 производится ва перекачиваемого: таза; определяемогочерезвалы 5 отгазотурбинныхустановокб. . лабораторно, в стоимости единицы энерРасходомеры 13, установленные в тазопро- гии, затрачйваемой на транспорт таза, опводе 2, измеряют расходы транспортируе- ределяемой экономическим расчетом,мого газа на выходе в каждый нагнетатель 40 Устройство 8,...

Номер патента: 1754437

Опубликовано: 15.08.1992

Авторы: Зементов, Казачинер, Кегелес, Крайзман, Матвеев, Некрасова, Орлов, Скоркин

МПК: B25J 13/00

Метки: манипулятором

...и соответственно пороговых . переключателями 30 и 31 соответственно.элементов 25 и 27 привода 11 поперечного При этом устанавливается величина зада- перемещения соединены с датчиками 12 и 5 ния ограниченного момента, соответствую скорости, а выходы этих пороговых эле- щего моментуперемещения йри холостом ментов соединены с первым и вторым вхо- . ходе (без заготовки) каждому из приводов.дами каждого из логических блоков 22 и 23., Включение устройства в рабочий цикл соответственно для каждото привода. За-: производится первым переключателем 9, датчики 20 и 21 сигналов каждого привода 10 замыкающим цепь 7, по которой вторым засоединены с входами вторьгх переключате-датчиком 29 задается усилие ограниченного лей 30 и 31 соответственно,...

Номер патента: 1754051

Опубликовано: 15.08.1992

Автор: Матвеев

МПК: A45C 3/02, A45C 5/00

Метки: багажное, изделие, ручное

...10 отделения дополни- устройства, выполненное в виде застежки- тельной полости, а ленты-носители застемолнии 4, Шибер 5 неразъемной молнии 6 жек-молний, прикрепленные к элементам (благодаря ромбовидному строению его ка-13, образуют средства 9 и 10 фиксации.Лента застежки-молнии, прикрепленная к . перегородке 12, формирует средства 9 и 10 фиксации, поскольку проходит через оба шибера, прикрепленных к шиберу 5, . Последний имеет наружный язычок для захвата пальцами потребителя (фиг, 3) и шарнирно соединен противоположными концами с шиберами 14 и 15.Изделие работает следующим образом.При сборах шибер 5 смещают в крайнее правое (фиг. 2) положение, При смещении он толкает перед собой, при помощи шарнира шибер 15, который разъединяет...

Номер патента: 1753945

Опубликовано: 07.08.1992

Авторы: Иващенко, Матвеев, Ракоца

МПК: C04B 33/32, C04B 38/00

Метки: биологической, вод, глубокой, керамических, пористо-пустотелых, сточных

...9, Пост 8 загрузки обжиговой линии 10. на которой установлены вагонетки 11 с формами 9, соединен с туннельной печью 12, включающей зоны термоподготовки 13, обжига 14, закалки 15 и охлаждения 16, Зона 16 охлаждения печи 12 связана с постом 17 разгрузки изделий на поддоны, который с одной стороны монорельсом 18 соединен со складом 19 готовой продукции и транспортером 20 с постом 21 подготовки форм 9 к работе и резервных форм. Пост 21 подготовки 21 обратной связью 22 соединен с постом 8 загрузки.Способ изготовления пористо-пустотелых керамических изделий для биологической глубокой очистки сточных вод осуществляют следующим образом,Глинистое сырье из карьера поступает в цех 1, где пластическим формованием изготавливают гранул ы 2...

Номер патента: 1752961

Опубликовано: 07.08.1992

Авторы: Конаныхин, Коняхин, Матвеев, Никитин, Покровский, Фурсов

МПК: E21C 41/22

Метки: месторождений, отработки, рудных

...горного давления, Проходят подготовительные и нарезные выработки, Формируют многорядные восстающие взрывные выработки и компенсационные полости в каждом ряду выработок через одну. В оставшихся смежных восстающих выработках формируют заряды ВВ. Компенсационные полости и заряды ВВ оформляют по высоте смежных восстающих выработок в шахматном порядке. Расстояние между выработками в ряду, между рядами, между зарядами ВВ и компенсационными полостями в смежных восстающих выработках по их высоте принимают одинаковой величины, 2 ил,мощью резинового шланга, Устанавливают перекрытия восстающей выработки для следующего заряда ВВ путем укладки, например, деревянного щита на ранее установленные растрелы(распоры), укладывают буровой шлам; промежуточный...

Номер патента: 1752451

Опубликовано: 07.08.1992

Авторы: Башлыков, Боровцев, Бровцын, Вертелов, Григоркин, Костромин, Матвеев, Попов

МПК: B07B 4/00, B07B 9/00

Метки: воздушно-сухого, комплекс, обогащения, сыпучих, технологический

...кер 16, 2 з.п, ф-лы,1 ип. накопитопьными бункерами 1(1, а через л,х(ковье сбрасыВатели 19 меха 1 из 1 ОВ и реп,ска потоков с трансгортной линией возвоата фракции в виде ленточного конВГзйсра 20, котор.Й Соединен с бу 54 кером 1 загруэ.и. Бункеры 18 при помощи конвейера 21 транспортной линии выгрузки фрак-, ци) соеди 1 ечы с потребителем 22,Технологический комплекс для воздушно-сухого обогащения материалов работает следуОщим Образом, Материап из бункера 1 по наклонному конвейеру 2 поступает в вибросушилку 3, где Он перемешивается и оысушивается до требуемой влажности., одОвоеменно с зтим произВодится 6 ГО Об 8 си 1 пивание и удалениР н 8 кондиционныхУ Р Затем материал под действием сил тяжести пер 8 меш ивается В разгонн)ую трубу б...

Номер патента: 1751230

Опубликовано: 30.07.1992

Авторы: Матвеев, Матюшев, Нагорный

МПК: D02G 1/06

Метки: безверетенного, волокон, параллелизации, прядения, устройствах

...пол-: где го - диэлектрическая проницаемостьучения пряжи 11, иряжу 12, устройство вакуума;управления 3: . а - коэффициент поверхностного наСпособ параллелизации волокон осуще-. тяжения рабочей жидкости;ствляют следующим образом, , б - диаметр капли.1751230 3Проведенные многочисленные эксперименты показали зависймость заряда кап- ли о от ее диаметра бк и частоты 1 высокочастотных колебаний от источника 4 (фиг. 2). 5Заряженные капли жидкости направляются на волокна; сообщая им униполярный электрический заряд, На каждое волокно . н".Ьобится своя капля жидкости, Под влиянием кулоновских сил электростатического 10 отталкивания для одноименных зарядов, заряженные униполярно волокна отталкива ются друг от друга, что обеспечивает их...

Номер патента: 1750561

Опубликовано: 30.07.1992

Авторы: Духов, Маклюков, Мартьянова, Матвеев

МПК: A21B 1/48

Метки: пекарная, печь, электрическая

...собой перемычкой, а другие - с источником тока,На фиг.1 изображена пекарная электрическая печь, разрез на фиг.2 - узелна .фиг,1; на фиг,3 - вид по стрелке А на фиг.2.Печь пекарная электрическая состоит из сквозной пекарной камеры 1, установленной внутри каркаса 2 через теплоизоляцию 3, внутри которой движется сетчатый под 4 по направляющим 5 над поддерживающими распорками 6 О выпекаемыми изделиями 7; Электронагревательные элементы 8 установлены по ширине пекарной камеры 1. Рабочая часть электронагревателей 8, превышающая ширину пекарной камеры, размещена в рефлекторах 9 из отражающего материала, например полированной нержавеющей стали, Рефлекторы 9 через тонкостенные трубы 10 связаны Спойзуна-.ми 11. Рефлекторы 9, тонкостенные трубы...

Номер патента: 1751450

Опубликовано: 30.07.1992

Авторы: Баран, Грибовский, Домрачев, Лысенко, Мазурок, Матвеев, Таурит

МПК: B66C 13/42, E02F 9/22, F15B 13/02 ...

Метки: груза, опускания, регулятор, скорости

...положение между крайним правым и крайним левым его положением, а при массе, большей О, но меньшей максимума,толкатель 11 взаимодействует с ограничителем 17 хода и корпусом 2,При переключении гидрораспределителя 24 на опускание груза рабочая жидкость от насоса 27 через гидрораспределитель 24, гидролинию 26 поступает в штоковую полость гидроцилиндра 25, Из поршневой полости гидроцилиндра по гидролинии 23 через осевой канал 6 клапана 5, дроссель-.ную щель 14, образованную большим диаметром толкателя 11 и дополнительными каналами 7 клапана 5, дроссельную щель 8, образованную торцом канавки 20 клапана и радиальными каналами 4 корпуса, по гидро- линии 22, через гидрораспределитель 24 рабочая жидкость поступает в гидробак 29.При этом под...

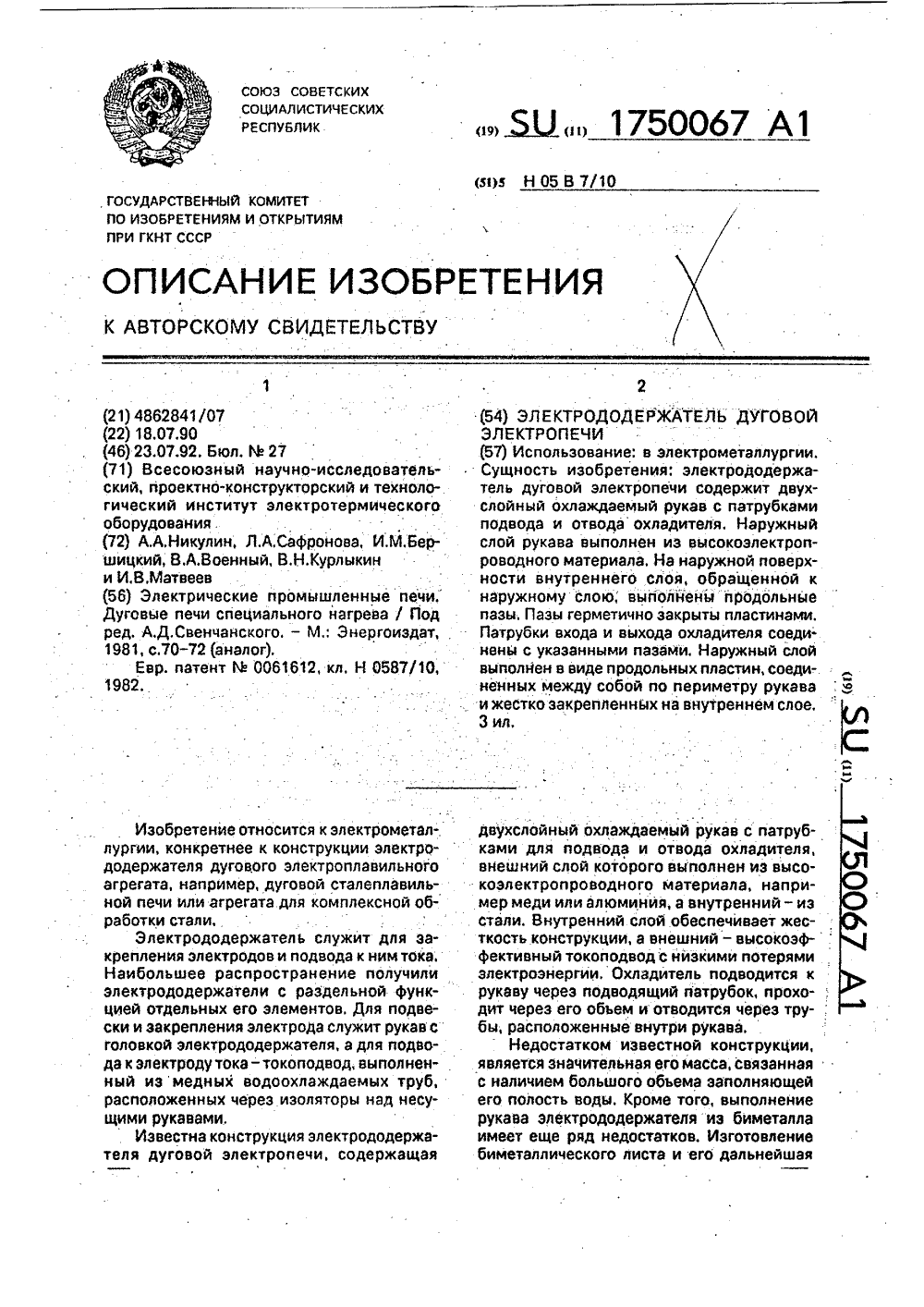

Номер патента: 1750067

Опубликовано: 23.07.1992

Авторы: Бершицкий, Военный, Курлыкин, Матвеев, Никулин, Сафронова

МПК: H05B 7/10

Метки: дуговой, электрододержатель, электропечи

...расхопродольные пазы, герметично закрытые 25 да воды.пластинами и соединенные с патрубками. Внутри рукава 1 размещается устройствхода й выхода охладителя, а наружный во для зажима электрода в электродной гослой рукава выполнен йз продольных пла- ловке(не показано),стин, соединенных между собой по пери- . Электрододержатель работает следуюметру рукава и жестко закрепленных с 30 щим образом.В дуговой сталеплавильной печи емкоНа фг,1 представлен электрододержа- стью 6 т рукав выполнен в виде пологоквадтель, вид с 5 оку; на фиг,2 - тоже, видсверху; ратного каркаса 3, внутренний слой .на фиг,З - сечение А-А на фиг.1.которого выполнен из листов немагнитнойЗлектрододержатель содержит двух стали толщиной 8 мм. На наружной плоскослойный...

Номер патента: 1749808

Опубликовано: 23.07.1992

Авторы: Кульша, Матвеев, Погребной

МПК: G01N 27/06

Метки: воды, времени, измерительный, масштабе, морской, первичный, реальном, солености

...отклонении скорости набегающего потока от оптимальной величины значительно возрастают динамические ошибки вследствие сильной 25 зависимости амплитудной характеристики датчика температуры от скорости набегающего потока.Целью изобретения является повышение точности преобразования сигнала за 30 счет уменьшения динамических погрешностей определения солености, плотности и других параметров морской воды, использующих одновременно данные температуры и электропроводности, при средней скорости 35 набегающего потока путем совмещения амплитудных характеристик датчиков температуры и злектропроводности,На чертеже приведена конструкцияПИП для определения солености морской 40 воды в реальном масштабе времени.П ИП содержит корпус 1, в котором...

Номер патента: 1749710

Опубликовано: 23.07.1992

Авторы: Алияров, Аспандияров, Достияров, Матвеев, Рубцов

МПК: G01F 1/44

Метки: расхода

...гидравлических сопротивлениях, а также увеличивает диапазон измеряемых расходов, особенно со стороны ранее остававшихся за пределами диапазона измерения малыми расходами.Последнее повышает универсальность расходомера, так как малым количеством расходомеров можно охватить большой диапазон измеряемых расходов Наличие пары "винт - гайка" позволяет более точно фиксировать положение тела переменного сечения, а следовательно, фиксировать положение его проходное сечение,что в конечном итоге повышает точность измерения, особенно малых расходов, ранее находившихся за пределами диапазона ,измерений, Эти новые в сравнении с прототипом признаки, не отмечены при анализе аналогов и других известных решений.Преобразователь изображен на чертеже.Он...

Номер патента: 1749600

Опубликовано: 23.07.1992

Авторы: Кахно, Матвеев

МПК: F16K 17/10

Метки: клапан, предохранительный

...с выступом с дроссельными ль 1 сками 5, отделяющими канал 6 вывода жидкости из полости Б над основным запорным органом 2 от канала 7 подвода давления под вспомогательный запорный орган 3, Предохранительный клапан имеет канал 8 отвода жидкости из полости А, входную полость 9 и выходную полость 10, Вспомогательный запорный орган 3 имеет резьбовой конец штока 11, пропущенныйчерез осевое отверстие основного запорного органа, с пружиной 12 регулировки давления и упором 13, на которьй оперта нагрузочная пружина 12.Предохранительный клапан работает следующим образом.В исходном положении пружина 12 регулировки давления прижимает фаски основного и вспомогательного запорного органа 2 и 3 к своим седлам, при этом каналы б и 8, входная полость 9 и...

Номер патента: 1749561

Опубликовано: 23.07.1992

Авторы: Кахно, Матвеев

МПК: F15B 21/12

Метки: пульсатор

...аккумулирующую емкость,каналы подвода и отвода рабочей" средыи регулирующей стержень, 15 один конец которого расположен в полости клайайа, а другой при помощи резьбы сое-диненс корпусом.Недостатком известного вибровозбудищий время поджима давления, находится в крышке корпуса, Канал 8 отвода рабочей среды подсоединяет сливную магистраль к корпусу 1, Резьбовой конец 9 стержня 4 имеет регулирующий конический скос 10 вершиной в сторону втулки; Дроссель 11 служит для обеспечения устойчивости работы. Канал 12 предназначен для соединения с технологическим обьектом, где использована пульсация. Обратный клапан 13 связан с внутренней полостью 14, Канал 15 подвода рабочей среды подводит давление через лыски 16 в полость 14. Кольцевой канал 17...

Номер патента: 1747871

Опубликовано: 15.07.1992

Автор: Матвеев

МПК: G01B 7/16

Метки: сигналов, тензомоста

...Первый его вход 38 через резистор 13 подключен ко входу 16 блока 14 сравнения. Второй выход 39 под 10 ключен ко входу 34 сумматора 32, выход. 35 которого соединен с шиной 29 опорного сигнала управляемого делителя 28 напряжения. Выход 31 управляемого делителя 28 напряжения подключен ко входу 15 блока 14 сравнения. Вершины 4,5 измерительной диагонали тензомоста 1 подключены ко входам 17, 18 блока 14 сравнения, выход 19 которого подключен ко входу 21 нуль-органа20. Выход 23 нуль-.органа 20 подключен ко входу 26 блока 25 управления, цифровые выходы 27 которого подключены к управляющим входам 30 управляемого делителя 28 напряжения.Нуль-орган 20 предназначен для анализа разностного сигнала, поступающего на его вход с выхода тензомоста 1...

Номер патента: 1746879

Опубликовано: 07.07.1992

Авторы: Иващенко, Матвеев, Ракоца

МПК: C02F 3/04

Метки: биологической, вод, материал, редоксид, сточных

...иэ вспученного аморфизованного вещества. На развитой поверхности пор размерами до 20 мм образуется биопленка с иммобилизовэнными микроорганизмами. Для обеспечения биопленки кислородом в блоках предусмотрены сквозные отверстия, по которым осуществляется естественная аэрация биопленки. В процессе жизнедеятельности микроорганизмы биопленки окисляют находящиеся в очищаемой сточной воде органические вещества и аммонийный азот и восстанавливают образующие при этом нитрэты и нитриты до молекулярного азота. Отмершая биопленка потоком сточной воды выносится в специальную камеру, стоящую в очистных сооружениях после биофипьтра, где она выпадает в осадок, который периодически сбрасывается в специальную зону. Промывка фильтрующей загрузки из...

Номер патента: 1745711

Опубликовано: 07.07.1992

Авторы: Вознесенский, Матвеев, Федотов, Шебек, Шкуро

МПК: C04B 26/12

Метки: минераловатных, связующее

...содержит в каЧестве водной эмульсии олигоорганосилоксана 70 о-ную водную эмульсию полиэтиленсилпксановой жидкости примассовом соотношении 1:4,0 101,0 10 .70-ная водная эмульсия полиэтилси-.локсановой жидкости ПЗСвыпускаетсяпод наименованием "Кремнийорганическаяэмульсия КЭ-03".Связующее готовят смешением типового 10-12 О-ного раствора фенолоспиртоамарки Б, В, нейтрализованного сульфатомаммония до рН, равным 6,5 - 6,0, с полиэтилсилоксаноаой эмульсией КЗ-03 в массовом соотношении фенолоспирты: эмульсияКЭ-03, равном 1;(4,0 10 - 1,0 10 )соответственно.Приготовленное связующее применяютпри изготовлении жестких минераловатныхплит повышенной жесткости в соответствиис сущесгвующим технологическими процессами,Примеры выполнения и их...

Номер патента: 1745345

Опубликовано: 07.07.1992

Авторы: Матвеев, Ширман

МПК: B03D 1/24

Метки: флотационная, центробежная

...по периферии крышки внутри корпуса, и низкой частоты 12, закрепленных в нижней цилиндрической части корпуса над основным аэратором через звукопоглощающий материал 13.Машина работает следующим образом, Обогащаемый материал в виде пульпы подается в камеру через питающий патрубок 5. Включают источники ультразвуковых колебаний 11, 12, и через полый вал в аэраторы 12, 11 подается воздух. Причем аэраторы питаются воздухом автономно, и для этого вал изготовлен с разделяемой стенкой в середине, а воздух подается соответственно сверху и снизу.Под влиянием тангенциальной подачи питания вал 6 с аэраторами 12, 11 с помощью лопаток 14 самопроизвольно вращается, диспергируя через аэраторы пузырьки воздуха в камере. Коническая вставка камеры 1 в...

Номер патента: 1745285

Опубликовано: 07.07.1992

Авторы: Галкина, Матвеев, Сергеева

МПК: B01D 15/04

Метки: органических, растворителей

...тонкая очистка рабочего раствора, его полная регенерация в процессе эксплуатации ванны. Широко известные в качестве сорбентов активированные угли оказались неэффективными и не поглощают остатки канифольных флюсов иэ ксилольных сред. Общий расход растворителя, расходуемого на промывку печатных. плат, блоков печатного монтажа и других радиоэлектронных изделий после пайки, может быть сокращен в несколько раз, основные потери рабочего раствора обуславливаются естественным уносом раствора с промываемыми изделиями.П р и м е р 1, Очистку рабочего раствора осуществляют при промывке блоков печатного монтажа после пайки с использованием флюса ФКЭт на основе очищенной канифоли ОКв ванне с орта-ксилолом.Температура рабочего раствора 18 С,...

Номер патента: 1743568

Опубликовано: 30.06.1992

Автор: Матвеев

МПК: A46B 15/00

Метки: щетка

...на два озатором, размещенным в в корпусе щетки. 3 ил,оси отверстия 18 имеются сквозные отверстия 19, На корпус 17 насаживается плотно эластичная резиновая трубка 20, которая перекрывает отверстия 19. Клапан в сборе вставляется в отверстие дна дозатора 8 и фиксируется пружиной 11.Щетка работает следующим образом, В нижнюю часть резервуара 2 через отверстие 14 заливается моющий раствор при предварительном нажатии на клапан 16 . - ,ля выпуска воздуха, Диафрагма распрямляется, и весь резервуар 2 заполняется раствором, Для подачи раствора на щетину 7 нажимают пальцем на поршень 9, зажимая отверстие 10. Порция воздуха поступает в верхнюю часть резервуара 2. Диафрагма 4 выдавливает раствор через клапаны 6 на щетину 7. При снятии давления с...

Номер патента: 1742514

Опубликовано: 23.06.1992

Авторы: Матвеев, Харченко

МПК: F01C 21/12, F04C 2/00

Метки: роторная

...радиуса г( ниже оси ОХ - как точку Я. Иэ точки О радиусом А-й соединяют точки Р, К; радиусом г( соединяют точки Я, Е. Из точки О радиусом г на прямой ЕО в сторону, противоположную точке Е, засекают точку Т, соединив ее дугой радиуса г с точкой Я. Из точки Е радиусом г на прямой ЕО в сторону, противоположную точке О,засекают точку Р, соединив ее дугой радиуса гс точкойИз точки Е дугой радиуса А-г соединяют точки К,Т, Из точки О дугой радиуса А-г соединяют точки Р, Р,Полученная фигура КТЯ 1.РРК представляет собой образующую ротора, выполненную по дугам окружностей без изломов, отвечающую требованию постоянства зазо 20 ра при вращении роторов Для обеспечения условий предварительного сжатия остаточного объема необходимо,чтобы линия разрыва...

Номер патента: 1740222

Опубликовано: 15.06.1992

Авторы: Колесин, Матвеев, Федькин

МПК: B61F 3/04

Метки: двухосная, рельсового, средства, тележка, транспортного

...поперечной балке 2 установлены кронштейн 11 и дополнительныйкронштейн 12. К каждому кронштейну10 подвешен один моторно-релукторный блок 4, а к кронштейнам 11 и 12,выполненным в виде стержня с двумяступицами, - оба моторно-редукторныхблока 1. (ронштейны 11 и 12 установлены по оси центральной балки2 симметрично относительно ее центра, при этом одна пара кронштейнов -;кронштейн 11 и кронштейн 10 на одной концевой балке 3 размещена водной вертикальной плоскости, а другая пара - кронштейн 12 и кронштейн5 17 10 на другой концевой балке 3 - в другой вертикальной плоскости, причем плоскости параллельны продольной оси тележки, Кронштейны 11 и 12 установлены жестко во втулках 13, соединяющих верхний и нижний листы балки, В центре балки 2...

Номер патента: 1739091

Опубликовано: 07.06.1992

Авторы: Витязев, Матвеев

МПК: F16B 39/10

Метки: резьбовое, соединение

...в отверстии соединяемых деталей 2, и стопорный элемент 3, выполненный в виде Ч- образной пружинной пластины с отогнутыми вовнутрь концами 4 и 5, установленной в пазу 6 соединяемой детали 2, Отогнутый конец 4 пластины перпендикулярен участку 7 стопорного элемента 3, а часть 9 отогнутого конца 4 пластинь отогнута наружу под прямым углом и размещена под торцом крепежного элемента 1 с возможностью контакта с этим торцом. Длина отогнутого конца 5 больше глубины паза 6, Участок 7 стопорного элемента 2 размещен между дном паза 6 и нижним торцом крепежного элемента (головки болта или гайки) 1 с возможностью контакта отогнутого конца 5 в этот торец, а участок 8 - между боковой стенкой паза 6 и гранью крепежного элемента 1 с возможностью...

Номер патента: 1738928

Опубликовано: 07.06.1992

Авторы: Матвеев, Сергеева

МПК: E02F 3/40

Метки: гидравлического, оборудование, рабочее, экскаватора

...содержащий переднюю секцию 2 с режущими зубьями, шарнирно закрепленную на оси 3 рукояти, и заднюю секцию 4, которая с помощью проушин 5 передней секции и проушин 6 задней шарнирно закреплена на оси 7. Дополнительная секция расположена внутри передней секции 2 и состоит из боковых стенок 8 и днища 9, которое посредством проушин 10 и осей.11 шарнирно связано с боковыми стенками секции 4, На рукояти 1 шарнирно закреплены рычаги 12, на концах которых шарнирно закреплены на осях 13 и 14 шарнирные тяги 15 и 16, соединенные соответственно с передней секцией через ось 7 и с задней через ось 17 на проушине 18. Гидроцилиндры привода 19 установлены на рукояти 1 и их штоки шарнирно связаны с рычагом 12, На боковых стенках передней секции 2 в верхней...

Номер патента: 1738885

Опубликовано: 07.06.1992

Авторы: Аливер, Беденко, Матвеев, Роев

МПК: E01C 5/08

Метки: вертолетов, взлетно-посадочная, площадка, сборная

...себя две струбцины 35 (см. фиг, 7 и 8), содержащие прижимные площадки 36 и упоры 37, болит 38 для фиксации с помощью бесконечного троса 13 края покрытия 2 и хвостовик 39 для соединениязажима с растяжкой 19 и позволяющего фиксировать покрытие 2, не разрушая его, с возможностью быстрой смены крепления.Доставляетсяплощадка к месту строительства в разобранном виде: полосы материала верхнего и нижнего слоев покрытия - в рулонах, анкеры и растяжки - в пакетах, площади покрытия 2 в местах пересечения 45 полос верхнего слоя,Под нагрузкой вертолетная площадкаработает как закрепленная по контуру мембрана, опертая на упругое основание.Внешнюю нагрузку воспринимают в основ ном верхний слой покрытия 2 и грунтовоеоснование 1, Натянутый верхний слой...

Номер патента: 1738757

Опубликовано: 07.06.1992

Авторы: Башмаков, Бойко, Капуцкий, Матвеев, Новиков, Соловьева, Тихонова

МПК: C01F 17/00, C01G 3/00, C04B 35/00 ...

Метки: бария, волокна, иттрия, куприта, основе, сверхпроводящего

...загружаютв кварцевую пробирку, снабженную клапаном Бюнзена, препятствующим попаданиюв пробирку воздуха и обеспечивающим выход газообразных продуктов пиролиза, и нагревают до 450 С со скоростью 3 град/мин,Затем клапан отсоединяют и продолжаютТ, С, нагрева в парогазовой смеси ММ п.п с, А/см 77 КТс,К Ва Вс см 0,082 0,082 0,082 0,082 0,082 0,115 0,120 0,120 0,130 0,135 500 500 500 500 500 0,063 0,063 0,063 0,063 0,063 70 92 92 92 88 1,0 0,3 0,2 0,2 0,2 7 101,0 103,8 10 0,125 0,125 0,125 0,125 0,125 0,125 0,125 0,125 0,125 0,125 0,125 0,063 0,063 0,063 0,063 0,055 0,060 0,065 0,063 0,063 0,063 0,063 85 92 92 70 85 92 92 88 92 92 90 92 6 7 8 9 10 11 12 13 14 15 16 Прототип 500 500 500 500 500 500 500 400 450 600 650 0,075 0,080 0,085 0,090...

Номер патента: 1737523

Опубликовано: 30.05.1992

Авторы: Кожух, Липкина, Матвеев

МПК: H01C 7/04

Метки: градуировки, индивидуальной, терморезистор, требующий

...2 - типичные температурные зависимости для двух терморезисторов, изготовленных из поликристаллического кремния марки КПО и КП 1; на фиг. 3 - типичная вольт-амперная характеристика терморезистора из поликристаллического кремния (марка КПО).Устройство содержит термочувствительный элемент 1 терморезистора и контакты 2,Терморезистор работает следующим образом,Через терморезистор пропускается измеряемый электрический ток, осуществляется измерение падения напряжения, после чего определяется сопротивление терморезистора, Изменение температуры приводит к изменению сопротивления терморезистора, а, следовательно, и к изменению измеряемых величин, Каждому значению сопротивления терморезистора однозначно соответствует определенная температура,П р и...

Номер патента: 1737165

Опубликовано: 30.05.1992

Авторы: Волокитин, Матвеев

МПК: B01F 11/00, F04F 7/00

Метки: вибрационное, перемешивания, суспензий

...изобретения - повышение эффективности перемешивания суспенэий с высоким содержанием твердой фазы.На чертеже изображено устройство, общий вид.Устройство содержит вибратор 1 и свя- зэнное с ним подъемное приспособление, состоящее из вертикальных, жестко связанных между собой и концентрично расположенных труб 2 - 4, с приемным узлом 5, сужающимся в направлении потока, сопряженным с наружной трубой 2, и насадком 6, сопряженным с внутренней трубой 4, причем насадок расположен зэ пределами приемногоуэла 5, Трубы 2-4 выполнены разной длины, Внутренняя труба 4 имеет наибольшую длину, а наружная труба 2 - наименьшую длину. Промежуточная труба 3 установлена между наружной и внутренней трубами и имеет длину, меньшую длины...
