Матвеев

Номер патента: 1209246

Опубликовано: 07.02.1986

Авторы: Алексеев, Гурьянов, Матвеев, Сигал, Смолин, Тремасов, Шафранский

МПК: B01D 11/04

Метки: пульсационный, экстрактор

...ними установлены радиальные пластины 7.Пульсационный экстрактор работает следующим образом.Легкая и тяжелая фазы подаются через 20 патрубки 2 и движутся по аппарату противо- током. Дисперсная фаза проходит через отверстия в перфорированных секторах 5 и дробится на капли. Пульсирующее движение, накладываемое на потоки жидкостей, способствует дроблению капель дисперсной фазы. За счет выполнения лишь части секторов перфорированными, увеличивается ско. рость прохождения потоков через перфорацию, что определяет более равномерное дроб. ление дисперсной фазы. Этим определяется 30 развитие межфазной поверхности и, соответственно повышение эффективности процесса массопередачи распределяемого компонента через межфазную поверхность. На...

Номер патента: 1208402

Опубликовано: 30.01.1986

Авторы: Балыгин, Захаров, Матвеев, Никитин

МПК: F17D 5/02

Метки: дискретное, мест, напорного, повреждения, трубопровода

...датчики 1 и2, связанные с усилителями с одинаковым коэффициентом передачи 3 икоторые соединены с узлом 5 определения опорного сигнала, состоящим изблоков 6 и 7 преобразования напряжения каждого канала, подключенных кблоку сравнения 8, связанному с указателем датчиков 9 и блоком 10 управления коммутацией, подключеннымк блоку коммутации 11, выходы которого соединены с усилителями с автоматической регулировкой усиления(АРУ) 12 и 13 каждого канала. Усилители с АРУ связаны с блоками 14 и15 формирования импульсов, один изкоторых подключен к блоку задержки16, который соединен с блоком 17циклической перестройки задержки,а другой связан с блоком 18 совпадения импульсов. Блок 18 совпаденияимпульсов подключен к счетчику 19совпадения импульсов,...

Номер патента: 1208387

Опубликовано: 30.01.1986

Авторы: Варфоломеев, Горбачев, Громыко, Евграфов, Евдокимов, Кручинин, Матвеев

МПК: F16J 15/02

Метки: неподвижное, разъемное, уплотнительное

...- уплатнительцыми поверхностями 12 и 13кольца 11, Между барьерами уплотттетттит в прокладке предусмотрены пере -пускные отверстия 15.Нсе уплотнительные поверхностипрокладки 2 покрыты мягким материалом (медь, сереоро, фторопласт и др,)Дпя крепления прокладки 2 на фланце 1 предусмотрено разрезт-ое стаиорное тсольтто 16, которое устяналивается с натягом в проточку 17 ня этомфланце.30 Для контроля утечек уплотняемойсреды после первого барьера уплотнения и проверки герметичности втарогс барьера во фланце 1 ттредусматрены дренажные каналы 18, которые З заканчиваются штуцерами (не показаны) .Устройство работает следующимобразом.При сборке устройства прокладка 4 О 2 устанавливается на уплотнительнуюповерхность 6 фланцаи паджимяетсястопорным...

Номер патента: 1208378

Опубликовано: 30.01.1986

Авторы: Ефремов, Карабанов, Матвеев, Прудников

МПК: F16H 7/12

Метки: гибкой, натяжное, передачи, связью

...натяжения цепей вконструкциях механизированных стеллажей,Цель изобретения - повышение надежности работы путем устранениязаедания резьбы в паре винт-гайка.На фиг. 1 изображено натяжноеустройство общий вид; на фиг 2разрез А-А на фиг, 1; на фиг 3разрез Б-Б на фиг. 2.Устройство содержит корпус 1 снаправляющими 2, в которых установлена ползушка 3, несущая натяжной ролик 4. С ползушкой 3 шарнирносвязан конец натяжного винта 5, который взаимодействует с гайкой б,установленной в отверстии корпуса 1,Гайка 6 выполнена в виде двух цилиндров, первый из которых установлен с возможностью углового поворота в отверстии корпуса 1 и имеет отверстие, перпендикулярное его оси,а второй цилиндр установлен с возможностью углового поворота в отвер -.тии...

Номер патента: 1207660

Опубликовано: 30.01.1986

Авторы: Крылов, Макаров, Матвеев, Попов, Резин, Целиков

МПК: B23D 25/02

Метки: движущихся, заготовок, ножницы, резки

...смонтированв суппорте 8 и связан через шпиндель 16 с приводом 17 его вращения.Кроме того, кривошипный вал 15 связан с эксцентриковым валом 6 черездополнительный кривошипно-шатунныймеханизм, включающий в себя кривошип 18 и шатун 19, который соединен с дополнительным эксцентриком20 эксцентрикового вала 6.Для обеспечения определенностиисходного положения ножниц сэксцентриком 20 жестко связан противовес 21, а на станине 1 установлен амортизатор 22, Крайнее положение ножниц после реза ограничиваетсяжестким упором 23, закрепленным настанине 1.Ножницы для резки движущихсязаготовок работают следующим образом,В исходном положении перед резомкривошип 14 кривошипного вала 15занимает крайнее нижнее положение,кривошипный вал 15 заторможен, ко...

Номер патента: 1206976

Опубликовано: 23.01.1986

Авторы: Баскаков, Гусев, Матвеев, Новиков

МПК: H05F 3/02

Метки: зарядов, нейтрализатор, статического, электричества

...является повышение универсальности нейтрализатора за счет возможности регулирования площади контакта электродас обрабатываемым материалом.На чертеже представлена конструктивная схема электрода с держателем.Устройство состоит из рабочегоэлемента пористого тела 1 в видеФитиля, пропитанного проводящимсоставом и армированного упругойплоской металлической лентой 2, барабана 3, корпуса 4 с прорезью 5.Кроме того, устройство содержит вал6 для крепления электрода на оборудовании,Рабочий элемент намотан на держатель электрода - барабан 3, установленный в корпусе 4. Держателиэлектрода (один или несколько) устанавливаются на валу 6, закрепленномна оборудовании с обрабатываемымматериалом таким образом, что конецрабочего элемента расположен...

Номер патента: 1206672

Опубликовано: 23.01.1986

Авторы: Айдашкина, Бек, Замятин, Клетеник, Матвеев, Полякин, Тарасова, Хлопцев

МПК: G01N 27/48

Метки: анализа, растворов, электрохимического

...подачи электрода по направляющей 11 на 5-10 мкм в направлении резца последний, поворачиваясь, осуществляет срезание с торцовой (рабочей) части индикаторного электрода тонкого (около 10 мкм) поверхностного слоя. По окончании обновления рабочей поверхности индикаторного электрода (срезания поверхностного слоя) электропривод отключается и вращение вала с резцом прекращается до нового цикла обновления, который определяется заданной программой.П р и м е р 1. Потенциометрическое определение рН.Для выполнения анализа используют графитовьк стержень диаметром 0,5 мм, а активный слой готовят из смеси, мас,7.: эпоксидная смола 85; электроактивный реагент (хингидрон марки ч.д.а.) 15,Для осуществления предлагаемого способа исследуемый раствор...

Номер патента: 1206109

Опубликовано: 23.01.1986

Авторы: Брынцев, Герасимов, Матвеев, Моисеев, Савелков, Соколов

МПК: B28C 5/14

Метки: смеситель-активатор

...и имподобных смесей из тонкодисперсныхматериалов.Цель изобретения - повышение производительности за счет интенсификации процесса активации.На фиг.1 изображен смесительактиватор, общий вид; на фиг.2диск с рядами бил и радиальных ребер, вид сверху.Смеситель-активатор содержитдиск 1 с радиальными ребрами 2,билами 3, цилиндрический корпус 4 скольцевой выемкой 5 и защитным кожухом 6, образующим с корпусом кольцевой канал 7 для разгрузки крупнокускового или недробимого материала,загрузочный патрубок 8 и разгрузочный патрубок 9.Нижняя кромка выемки 5 расположена в плоскости поверхности диска 1с билами 3. Била 3 и радиальные ребра 2 расположены по внутренней инаружной концентрическим окружностям.Радиальные ребра 2 выполнены соскошенными к...

Номер патента: 1205958

Опубликовано: 23.01.1986

Авторы: Елякин, Матвеев, Медведев, Овсов

МПК: B21B 39/20

Метки: кантователь, проката

...кромками полок швеллеров и двутавровых балок). Основная масса профиля находится на некотором расстоянии от электромагнита, т.е. между ней и рабочей поверхностью электромагнита имеется воздушная щель. Величина магнитной силы притяжения проката к рабочей поверхности электромагнита зависит от величины воздушного зазора между ними. При этом чем больше щель, т.е. чем выше ребра полки ), тем сильнее ослабление силы притяжения.Кроме того, обеспечивается снижение веса кантующих рычагов, влияющего на вес всех других элементов кантователя, что снижает металлоемкость кантователя в целом; обеспечивается также экономия электротехнического оборудования, меди и электроэнергии. КПД кантователя повышается, а обслуживание его при эксплуатации...

Номер патента: 1204612

Опубликовано: 15.01.1986

Авторы: Градов, Матвеев, Смирнов, Сушицкая, Филиппова, Шастик

МПК: C07C 111/00

Метки: изонитрозоацетанилида

...50 55 5 10 15 20 25 30 35 белого с сероватым оттенком цвета,т. пл. 176-177 С,П р и м е р 12, Процесс проводят,как в примере 1, но берут 180 млфильтрата, полученного в примере 11,с содержанием хлорид-ионов - 68 г/л,Получают 13,60 г 98,8 .-ного изонитрозоацетанилида, что составляет76,7% от теории в расчете на анилин(или 80,3% с учетом внесенного сфильтратом изонитрозоацетанилида),серого цвета, т. пл. 173 в 1"С.П р и м е р 13. В колбу емкостью500 мл с обратным холодильником имешалкой загружают (при молярномсоотношении анилина и фильтрата впересчете на воду 1:165 300 мл фильтрата целевого продукта с предыдущей операции, содержащего в растворенном виде 5,6 г/л (1,68 г или 0,01 моль) 3 изонитроэоацетанилида, 1,3 г/л (0,39 г или 0,0042 моль)...

Номер патента: 1204509

Опубликовано: 15.01.1986

Авторы: Балякин, Гайдин, Коновалов, Костерин, Матвеев, Ратушняк, Тарасов, Фурсов

МПК: B65G 15/08, B65G 17/02

Метки: конвейер, ленточно-канатный

...к бесконечным канатам 7,Канаты опираются на консольные ролики 8, установленные в верхней частиопорных стоек, и огибают концевыешкивы 9 и 10, установленные на валахприводного и натяжного барабанов.При этом шкивы 9 на валу приводногобарабана установлены неподвижно, ана оси натяжного барабана - с возможностью свободного вращения. Шкивы выполнены в виде цвух дискон 11и 12, связанных между собой винтами13, позволяющими перемещать диск 12относительно диска 11. Диск 12 имеетконическую поверхность 1 А качения.Конвейе аб тает образуется за счет свободного прови- сания траверс. Края траверс через кронштейны б закреплены к канатам 7, которые имеют замкнутый контур и сгибают концевые шкивы 9 и 10. Верхняя ветвь канатов движется по роликам 8,...

Номер патента: 1204341

Опубликовано: 15.01.1986

Авторы: Косичкин, Круглов, Кудрявцев, Матвеев, Обухов, Худышев, Чаморцев

МПК: B23K 11/24

Метки: источник, контактной, питания, повышенных, сварки, частотах

...полярность, указанную на чертеже. При включении тиристоров 1 и 4на первичную обмотку 7 сварочноготрансформатора 6 подается напряжение,равное сумме напряжения питания инвертора и начального напряжения наконденсаторе 5. По цепи 1 - 5 - 7 - 4начинает протекать ток, т.е. появляется ток нагрузки инверторасварочный ток). По достижении током заданной величины включают тиристор 9 иконденсатор 5 перезаряжается по цепи5 - 8 - 9 - 1. При этом прекращаетсянарастание тока нагрузки,.так как перезарядный ток конденсатора 5 протекает только через дополнительную обмотку 8, встречно, включенную с первичнойрабочей) обмоткой трансформатора, и является размагничивающим.Процесс перезаряда конденсатора 5через тиристор 9 прекращается последостижения на нем...

Номер патента: 1204270

Опубликовано: 15.01.1986

Авторы: Батуев, Матвеев, Скобелев, Тиунов, Тутрин

МПК: B05C 11/02, B05C 5/00

Метки: длинномерных, окраски, стержней, сушки, трубок

...и съемным соплом с криволинейной поверх-. ностью 14; причем ввод сжатого воздуха (холодного или горячего) осуществляется через тангенциальные сопла 15, а,выход - через кольцевую щель 16 и кольцевой зазор 17 навстречу движению стержня или трубки 2. Корпус 12 кольцевой, камеры снабжен кольцевым выступом 18.По ходу движения стержня 2 размещен индуктор 19. Таких узлов по ходу движения трубки или стержня 2 размещено по крайней мере два (показан один).Устройство работает следующим образом.Стержни или трубки 2 по роль- гангу 1 перемещаются через узел нанесения лака под воронкой 6, иэ которой лак поступает на движущийся стержень или трубку 2, обливает ее, а избыток стекает через воронку 7 в емкость 5, откуда насосом 4 закачивается через сопло...

Номер патента: 1203578

Опубликовано: 07.01.1986

Авторы: Матвеев, Путистин

МПК: G09G 1/08

Метки: информации, лучевой, отображения, трубки, экране, электронно

...усиливается усилителем 25 мощности, При появлении напряжения на выходе усилителя 25 мощности в отклоняющей катушке по экспоненциальному закону начинает нарастать ток, который создает падение напряжения на резисторах 4 и 5 обратной связи такой же полярности,как и полярность напряжения на выходе цифроаналогового преобразователя. Это напряжение поступает на инвертирующий вход операционного усилителя 24, При этом разница напряжений между входами операционного уси. лителя уменьшается. Это приводит к уменьшению выходного напряжения операционного усилителя и соответственно к уменьшению скорости нарастания тока в отклоняющей катушке. Через определенный промежуток времени схема приходит в динамическое равновесие, при котором разница напряжений...

Номер патента: 1203484

Опубликовано: 07.01.1986

Авторы: Матвеев, Скуртов, Яковлев

МПК: G05B 15/00

Метки: индикатор, максимального, сигнала

...канала признаками будут: при.05О;ряде и "О" во втором.1В табл, 2 обобщены данные, приведенные в табл. 1, в сокращенном виде.В соответствии с имеющимися двумя видами ключей 9 и 10 необходимыдва дешифратора 5 и 6. Каждый де.шифратор состоит из трех (для рассматриваемого на фиг. 1 случая трехвходных сигналов) элементов И-НЕсоответственно; 5-1, 5-2; 5-3, и;6-1; 6-2; 6-3. Приц 1,до и У 1 ) О,как это следует из табл. 2, необходимо подать на первый вход элемента И-НЕ 4 5-1 первого канала "1" с35выхода компаратора 2, а на второйего вход инвертированный третьимиз инверторов 7-3 сигнал с выходакомпаратора 4, При 1 Щмшс и П ) 0на первый вход элемента И-НЕ 5-240второго канала подается сигнал "1"с компаратора 3, а на второй - инвертированный...

Номер патента: 1203286

Опубликовано: 07.01.1986

Автор: Матвеев

МПК: F16J 15/08

Метки: манжета, металлическая, самоуплотняющаяся

...ходовую посадку с поверхностями деталей 10 и 11 уплотнительного устройства (Фиг 2), относительно которььх манжета устанавливается с натягом по уплотнительным поверхностям 6 и 7.Кольцевые утолщения 8 и 9 на концах усов 2 и 3 образованы (фиг,З путем плавного сопряжения тороных поверхностей 12 и 13 (со смещенными один относительно другого центрами радиусов сечения К и Н,) каждого иэ усов 2 или 3 дугой тора 14 с радиусом сечения К, и конической 1203286поверхностью 15, при этом поверхность 12 является продолжением торо- "ной у 11 лотнительной поверхности б (7).утолщения 8 (9) смещены в сторонуоси сечения манжеты, Величина этогосмещения ограничена возможностямимеханической обработки усов 2 или3 при выполнении внутренней полости15 сечения...

Номер патента: 1203218

Опубликовано: 07.01.1986

Авторы: Амелькин, Матвеев

МПК: E04G 21/12

Метки: объемных, предварительно-напряженных, элементов

...запора 24 ггрьппзги 13 ц а20 цих между вертикальной стенкойП-образного запора 24 и стенкой26 Т-образного профиля установлена .в распор цилиндрическая пружина 29сжатия.Другой конец штока 28 соединенчерез опорный блок 30, закрепленныйснизу ца противоположной полке27 Т"образного профиля с .гибким элементом 31 подвеса траверсы (не показана) крышки 13. С противоположной стороны силовой рамы 1 установки относительно привода 3 через проходные отверстия 5 в торцовых стенках 14 наружной опалубки 2 заведенаФвнутренняя раздвижная опалубка 4секций с распорным устройством 5 ееэлементов. Поверхности сопряженияторцовых стенок 1 наружной опалубки 2 с ее днищем 12, крышкой 13 и боковыми стенками 11, а также с элементами внутренней раздвижной ....

Номер патента: 1203050

Опубликовано: 07.01.1986

Авторы: Агеев, Брагин, Матвеев, Носовский

МПК: C04B 5/02

Метки: карусельный, фильтр

...источником сжатого возсуха с,це показаны) для продувки сжатым воздухом шлака, находящегося над сеткой 5. Распределительные коллекторы 11 представляют собой трубу 12 с рядам сопел 13, имеющих плоские щели 14, направленные вверх. При расположении днища 4 над коллектором щели 14 сопел параллельны щелям фильтровальнай сетки 5В зоне разгрузки под днищами установлен бункер 15.Обезвоживатель работает следующим образом.В зоне загрузки шлаковая пульпа посредствам трубы 9 последовательно загружается в короба 8, перемещающиеся при вращении поворотной рамы 3, В зоне обезвоживания вода пульпы проходит через сетку 5 днища и стекает в кольцевой водосборник 10. Через5 1 О 5 О 25 О ;35 некоторое время после загрузки шлаковая пулыа в коробах 8...

Номер патента: 1202633

Опубликовано: 07.01.1986

Авторы: Безручко, Бровцын, Бровцына, Матвеев, Чудакова

МПК: B07B 4/08

Метки: обогащения, сухого

...и Москва, Ж, Раушска каз 834 сно митета Сткрытийнаб., д,/5 1 130 Филиал ППП "Патент жгород, ул, Проектн 1120Изобретение относится к установкамдля сухого обогащения материалов йможет быть использовано в строительстве, химической, горнорудной промышленностях и других отраслях народного хозяйства,Цель изобретения - повышениепроизводительности и качества обогащения.На фиг. 1 схематически показанапредлагаемая установка, общий вид;на фиг. 2 - разрез А - А на фиг.на фиг. 3 - разрез Б-Б на фиг. 1;на фиг. 4 - разрез В-В на фиг. 1,на фиг. 5 - разрез Г - Г на фиг, 1;на фиг, 6 - разрез Д-Д на фиг. 1.Установка для сухого обогащенияматериалов состоит из пульта 1 управления, калорифера 2, вентилятора 3высокого давления, гибкой вставкивоздуховода...

Номер патента: 1202060

Опубликовано: 30.12.1985

Авторы: Басий, Костырка, Матвеев, Медведев, Рыбынок, Сташкив

МПК: H04B 3/46

Метки: допускового, каналов, качественных, показателей, телевизионных

...автоматического допускового контроля качественных показателей телевизионных каналов. 10Устройство содержит формирователь1 упрощенных испытательных сигналов,блок 2 синхронизации, аттенюатор 3,цифроаналоговый преобразователь 4,блок 5 управления, первый коммутатор 156, формирователь 7 измерительных сигналов, второй коммутатор 8, формирователь 9 контрольных уровней, элементИЛИ 1 О,Устройство работает следующим образом.С выхода контролируемого трактавидеосигнал, содержащий контрольныесигналы испытательных строк, поступаетна входы первого коммутатора 6, второ го коммутатора 8 и блока 2 синхронизации.В момент, когда контролируемый сигнал с выхода первого коммутатора 6поступает на вход формирователя 7 из- З 0мерительных сигналов, второй...

Номер патента: 1201506

Опубликовано: 30.12.1985

Авторы: Ардашев, Карташов, Коршунов, Матвеев

МПК: E21C 39/00

Метки: горных, деформируемости, паспорта, пород

...образца, Боковое гидростатическое давление 6 Э фиксируют манометром. Величины деформаций и давлений непрерывно регистрируются двухкоординатными пишущими потенциометрами ПДП,4 в виде двух графиков: разница между максимальным и минимальным главными напряжениями (- ЬЭ ) - продольная деформацияи поперечная деформация- продольная деформация Е.Пройэводятосевое нагружение образца при постоянном наименьшем из задаваемых величин бокового давления 6 э до предельной длительности прочности образца, соответствующей заданному значению бокового давления 6 э, Момент наступления указанного состояния фиксируют по показаниями Е на ПДП,4. В этот момент перо самописца находится в точке на графике Е-. э, касательная к кривой деформирования иэ которой...

Номер патента: 1201046

Опубликовано: 30.12.1985

Авторы: Белоконь, Дубинина, Луковников, Макаров, Матвеев, Угодников, Хайдаров

МПК: B22D 11/043, B22D 11/05

Метки: заготовок, кристаллизатор, литья, непрерывного, радиальной

...шаровую опору З 013, смонтированную в ползуне 14.При вращении гаек 15 винты 6,установленные во втулках 17 и неподвижно закрепленные в плитах 12, поворачивают или перемещают рабочие стенки 1 относительно шаровой опоры 13в двух плоскостях - фронтальной и горизонтальной, Винты 18 и гайки 19 позволяют изменять положение стенок 10в профильной плоскости,40Таким образом, положение стенки вкорпусе кристаллизатора может менять 3. Кристаллизатор по п. 1, о т. - л и ч а ю щ и й с я тем, что, с целью уменьшения износа трущихся в шаровой опоре поверхностей, опорные плиты радиальных стенок снабжены ползуном, в котором расположена шаровая опора. ся в любом направлении (во фронтальной, горизонтальной и профильной плос-,костях). Это позволяет...

Номер патента: 1201045

Опубликовано: 30.12.1985

Авторы: Коваленко, Матвеев

МПК: B22D 7/04

Метки: полого, слитка

...15 обозначена жидкая сталь.Устройство работает следующим образом.Между изложницей 1 и пустотелой оправкой 4 из разливочного ковша 14 заливают расплавленную сталь 15, тепло которой передается через пустотелую оправку 4 куском свинца 12. В результате на наружной поверхности пустотелой оправки 4 образуется корка затвердевающей стали, а куски свинца 12 расплавляются и в нижней части пустотелой оправки 4 образуется расплав, металлостатическое давление которого через пустотелую оправку 4 создает противодавление металлостатическому давлению расплавленной стали 15. Это обеспечивает пустотелой оправке 4 устойчивое состояние, несмотря на то, что она испытывает с внешней стороны воздействие расплавленной стали 15, Кроме того,...

Номер патента: 1199434

Опубликовано: 23.12.1985

Авторы: Вирнык, Зевелев, Искович-Лотоцкий, Матвеев, Пернак, Рудый

МПК: B22C 15/30

Метки: встряхивающая, формовочная

...ул.Проектная, 4 1 1199434 2сИзобретение относится к литейному при повышении давления рабочий стол производству, преимущественно к кон- вместе с цилиндром 4 с поджатым к неструкциям встряхивающих формовочных му шариком:7 движутся вверх, а удар- машин для изготовления форм, а так- ник 5 перемещается вниз, сжимая аморже машинам и механизмам ударного дей тизационную пружину 6. При достижении ствия. настроечного давления, при которомЦель изобретения - упрощение кон- происходит сжатие пружины 10, дострукции формовочной машины: статочное для сдергивания шарика 7На чертеже изображена встряхиваю- с цилиндра 4, происходит соединение щая формовочная машина, (разрез). 10 рабочей полости 11 со сливной поло-Предлагаемое устройство содержит стью 13....

Номер патента: 1198302

Опубликовано: 15.12.1985

Авторы: Матвеев, Постников, Трофимов

МПК: F16J 15/08

Метки: манжетой, металлической, подвижное, самоуплотняющейся, уплотнительное, штока

...прогиб уса 7 31при больших перепадах давления, достигающих 100 кгс(см . Ус 7 выполненв виде конуса, плавно переходящегов торовую уплотнительную поверхность12, по которой манжета 3 устанавливается в корпус 1 с натягом. Упругийус 6 выполнен более толстым и длин.ным, чем ус 7, и имеет цилиндрическую форму. На конце уса 6 предусмотрен выступ 13 в форме торового сегмента с уплотнительной поверхностью,14, которая устанавливается относительно штока 4 с натягом. Выступаниевыступа 13 относительно внутреннейцилиндрической поверхности уса бопределяет зазор 15 между штоком 4и усом 6, величина которого выбранабольше наперед заданного прогиба этого уса от воздействия перепада давления, При минимальных располагаемыхосевых размерах гнезда 2 длина...

Номер патента: 1108873

Опубликовано: 07.12.1985

Авторы: Александров, Егиазаров, Корытько, Матвеев

МПК: G01N 23/222

Метки: активационного, анализа

...системой обработки информации, введен коммутатор, устройства сигнализации и барабан-синхронизатор, совмещающий функции камер эагрузки и выдержки, по периметру которого находятся спаренные ячейки для образцов и мониторов, над которыми расположены входные, а под ними -73 4выходные (к станциям счета) отверстия для препаратопроводов, причем эти выходные отверстия смещены относительно входных на число ячеек, равное отношению заданных времен . выдержки облученных образцов и мониторов, к интервалу времени между последовательными поворотами барабана, а на участках препаратопроводов, ведущих к станциям счета, установлены устройства сигнализации, выходы которых подключены к входам коммутатора, соединенного с блоком...

Номер патента: 1197149

Опубликовано: 07.12.1985

Авторы: Басий, Керин, Костырка, Матвеев, Медведев, Рыбынок, Сташкив

МПК: H04N 17/00

Метки: защиты, перегрузок

...второго послесбоя тактового импульса, после которого на выходе блока 3 установится уровень логического нуля, что приведет к замыканию ключа 1.В случае повторяющихся сбоев, частота повторения которых равна или п ревышает частоту тактовых импульсов, что свидетельствует об отказе генератора телевизионных испытательных сигналов, выход блока 3 обнаружения сбоев будет постоянно находиться в состоянии логической единицы, которая, поступая на первый вход блока 4 обнаружения отказов, приведет к тому, что тактовые импульсы с второговхода блока 4 будут поступать на суммирующий вход реверсивного счетчика, входящего в этот блок, При превышении количеством поступивших импульсов емкости реверсивного счетчика блока 4 обна-. ружения отказов на его...

Номер патента: 1197142

Опубликовано: 07.12.1985

Авторы: Басий, Керин, Матвеев, Татарин

МПК: H04N 5/08

Метки: синхроселектор

...ключа, оединен с входом ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(56) Патент ВеликобританииВ 156214, кл. Н 04 Н 5/08, 1980.Авторское свидетельство СССРВ 886314, кл. Н 04 Я 5/08, 1980,делителя напряжения; первый выходкоторого соединен с общей шиной,а второй выход - с вторым входомкомпаратора, выход которого являетсявыходом синхроселектора, а такжеблок дифференцирования, первый выход которого соединен с управляющимвходом первого ключа, о т л и ч аю щ и й с я тем, что, с целью упрощения синхроселектора путем исключения пикового детектора и дифференциального усилителя, в него введенвторой ключ, йнформационный вход которого соединен с первым входом компаратора, выход соединен с общейшиной, а управляющий вход...

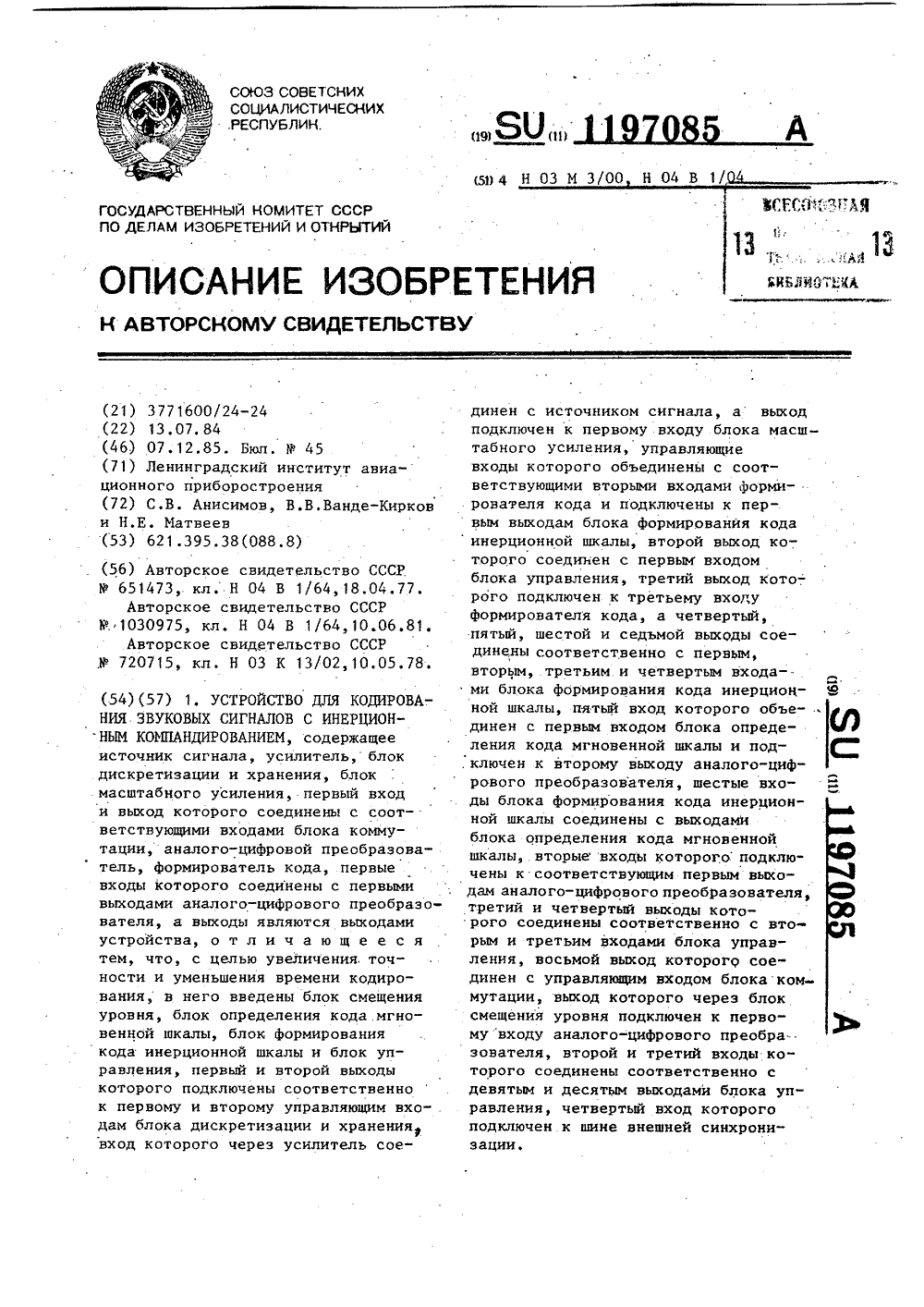

Номер патента: 1197085

Опубликовано: 07.12.1985

Авторы: Анисимов, Ванде-Кирков, Матвеев

МПК: H03M 3/00, H04B 1/04

Метки: звуковых, инерционным, кодирования, компандированием, сигналов

...второй формирователь 67 импульсов, триггер 68 завершения первого цикла, блок 69 формирования импульсов начальной установки и. формирователь 70 .импульсов синхронизации, первый выход которого подключен к второму входу триггера 68, второй выход которого соединен с первым входом 1197085 5 1 О 15 20 блока 61. Второй вход Последнего в месте с вторым входом блока 69 .подключены к первому выходу формирователя 60, второй выход которогосоединен с первым входом формирователя 59. Второй вход последнего.объединен с вторым входом генератора 63 и подключен к выходу второ,го формирователя 67 импульсов, соединенному с первым выходом 18 блока 11 управления. 25 30 Выходы 19, 20., 22 - 25, 34 - 36со второго по десятый блока 11управления подключены...

Номер патента: 1196898

Опубликовано: 07.12.1985

Авторы: Кучеренко, Матвеев, Очин

МПК: G06F 17/18

Метки: гистограмм, данных

...условий, по состоянию которого определяется наличие записанных данных в первый 13 и второй14 регистры данных, При нулевом сигнале на входе 34 логических условийузел 7 формирует инструкцию перехода узла 9 по адресу регистра 12, т,е,обработка данных, записанных в первом 13 и втором 14 регистрах данных,разрешена. Иначе узел 7 формируетинструкцию перехода по содержимомусчетчика микрокоманд узла 9, т,е,реализуется режим ожидания (повторная проверка состояния входа 24 логических условий), С помощью управляющих сигналов на выходах 36 и 3796898 4 состояния устройство оповещает внешние устройства, соответственно о режиме функционирования устройства (ожидание команды/работа) и о готовности (или неготовности) устройства принять для обработки...
