Демодулятор дискретных сигналов

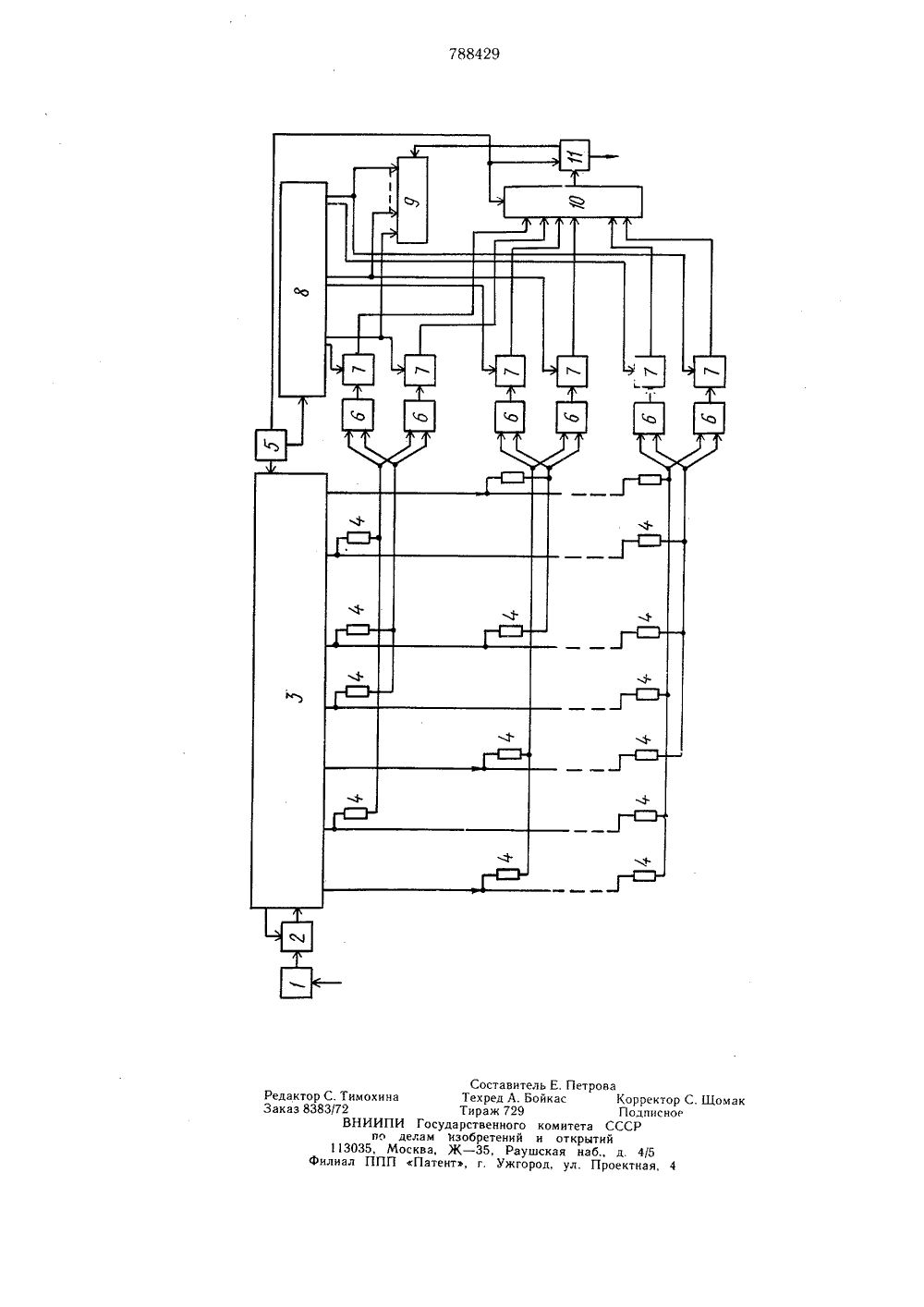

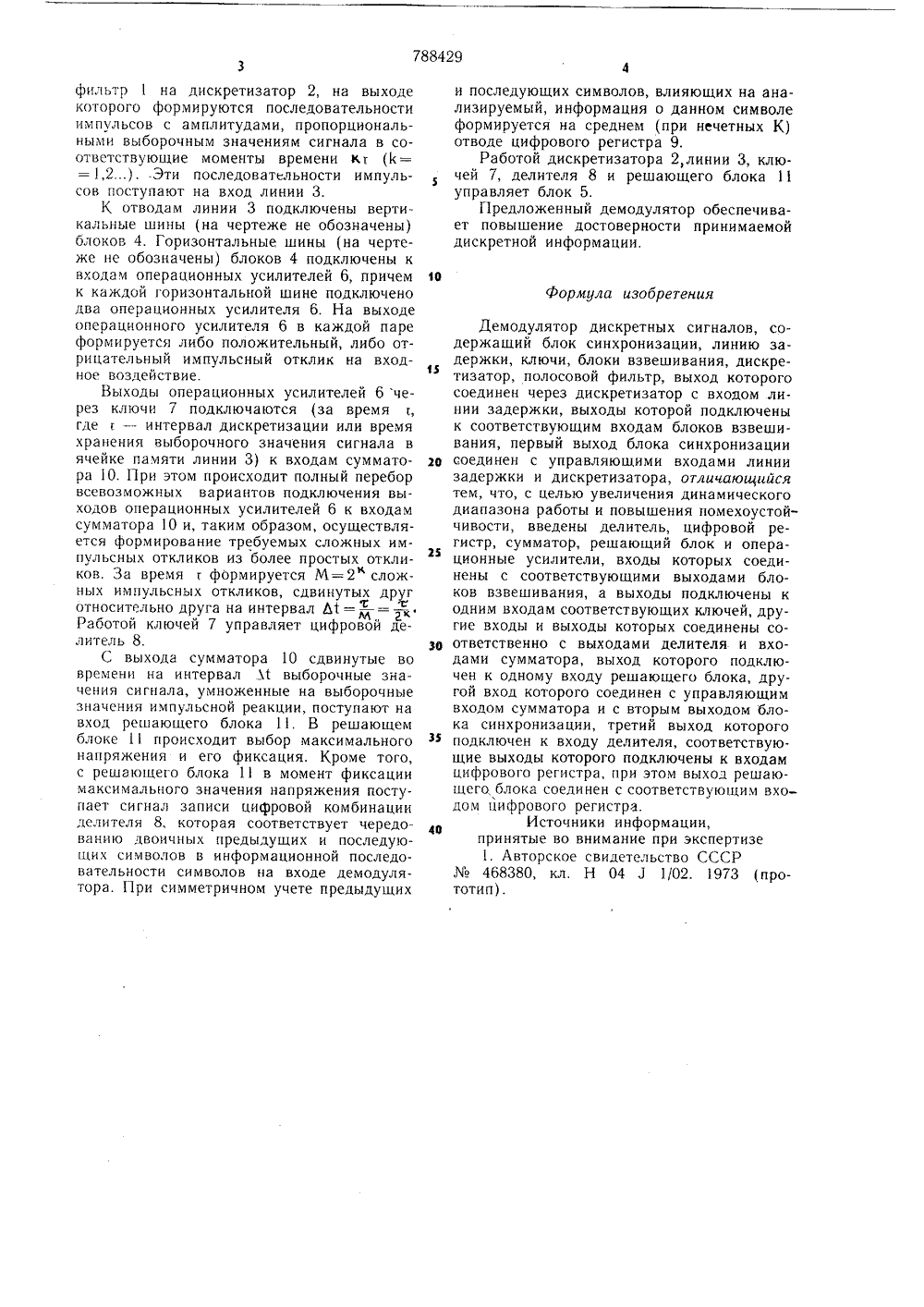

-"О:"-Л И-С А Н И Е ИЗОБРЕТЕН ИЯ Союз СоветскикСоциалистическихРеспубликпо делам изооретений и открытий(71) Заявитель Ленинградский ордена Ленина политехнический институт им. М. И. Калинина(54) ДЕМОДУЛЯТОР ДИСКРЕТНЫХ СИГНАЛОВ 20 Изобретение относится к связи и может использоваться для когерентной обработки двоичных дискретных сигналов в высокоскоростных системах связи при межсимвольной интерференции, Известен демодулятор дискретных сигналов, содержащий блок синхронизации, линию задержки, ключи, блоки взвешивания, дискретизатор, полосовой фильтр, выход которого соединен через дискретизатор с входом линии задержки, выходы которой подключены к соответствующим входам блоков взвешивания, первый выход блока синхронизации соединен с управляющими входами линии задержки и дискретизатора 1.Однако известный демодулятор имеет сравнительно небольшой динамический диапазон работы и невысокую помехоустойчивость.Цель изобретения - увеличение динамического диапазона работы и повышение помехоустойчивости.Для достижения этой цели в известный демодулятор введены делитель, цифровой регистр, сумматор, решающий блок и операционные усилители, входы которых соединены с соответствующими выходами блоков взвешивания, а выходы подключены к одним входам соответствующих ключей, другие входы и выходы которых соединены соответственно с выходами делителя и входами сумматора, выход которого подключен к одному входу решающего блока, другой вход которого соединен с управляющим входом сумматора и с вторым выходом блока синхронизации, третий выход которого подключен к входу делителя, соответствующие выходы которого подключены к входам цифрового регистра, при этом выход решающего блока соединен с соответствующим входом цьфрового регистра.На чертеже приведена структурная электрическая схема предложенного демодулятора.Демодулятор дискретных сигналов содержит полосовой фильтр 1, дискретизатор 2, линию 3 задержки, блоки 4 взвешивания, блок 5 синхронизации, операционные усилители 6, ключи 7, делитель 8, цифровой регистр 9, сумматор 10 и решающий блок 11.Демодулятор работает следующим образом.Непрерывный сигнал (с основанием алфавита гп = 2) поступает через полосовойфильтр 1 на дискретизатор 2, на выходе которого формируются последовательности импульсов с амплитудами, пропорциональными выборочным значениям сигнала в соответствующие моменты времени к 1 (1 с = =1,2) Эти последовательности импульсов поступают на вход линии 3.К отводам линии 3 подключены вертикальные шины (на чертеже не обозначены) блоков 4. Горизонтальные шины (на чертеже не обозначены) блоков 4 подключены к входам операционных усилителей 6, причем к каждой горизонтальной шине подключено два операционных усилителя 6. На выходе операционного усилителя 6 в каждой паре формируется либо положительный, либо отрицательный импульсный отклик на входное воздействие.Выходы операционных усилителей 6 через ключи 7 подключаются (за время где г - интервал дискретизации или время хранения выборочного значения сигнала в ячейке памяти линии 3) к входам сумматора 10. При этом происходит полный перебор всевозможных вариантов подключения выходов операционных усилителей 6 к входам сумматора 10 и, таким образом, осуществляется формирование требуемых сложных импульсных откликов из более простых откликов, За время г формируется М=2" сложных импульсных откликов, сдвинутых друг относительно друга на интервал Ь 1 = - = -с с- д, - к Работой ключей 7 управляет цифровой делитель 8.С выхода сумматора 10 сдвинутые во времени на интервал М выборочные значения сигнала, умноженные на выборочные значения импульсной реакции, поступают на вход решающего блока 11. В решающем блоке 11 происходит выбор максимального напряжения и его фиксация. Кроме того, с решающего блока 11 в момент фиксации максимального значения напряжения поступает сигнал записи цифровой комбинации делителя 8, которая соответствует чередованию двоичных предыдущих и последующих символов в информационной последовательности символов на входе демодулятора, При симметричном учете предыдущих и последующих символов, влияющих на анализируемый, информация о данном символе формируется на среднем (при нечетных К) отводе цифрового регистра 9.Работой дискретизатора 2,линии 3, ключей , делителя 8 и решающего блока 11 управляет блок 5.Предложенный демодулятор обеспечивает повышение достоверности принимаемой дискретной информации.Формула изобретенияДемодулятор дискретных сигналов, содержащий блок синхронизации, линию задержки, ключи, блоки взвешивания, дискретизатор, полосовой фильтр, выход которого соединен через дискретизатор с входом линии задержки, выходы которой подключены к соответствующим входам блоков взвешивания, первый выход блока синхронизации 2 о соединен с управляющими входами линиизадержки и дискретизатора, отличающийся тем, что, с целью увеличения динамического диапазона работы и повышения помехоустойчивости, введены делитель, цифровой регистр, сумматор, решающий блок и операционные усилители, входы которых соединены с соответствующими выходами блоков взвешивания, а выходы подключены к одним входам соответствующих ключей, другие входы и выходы которых соединены созе ответственно с выходами делителя и входами сумматора, выход которого подключен к одному входу решающего блока, другой вход которого соединен с управляющим входом сумматора и с вторым выходом блока синхронизации, третий выход которого подключен к входу делителя, соответствующие выходы которого подключены к входам цифрового регистра, при этом выход решающего. блока соединен с соответствующим входом цифрового регистра.40Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР468380, кл. Н 04 1 1/02. 1973 (прототип).ректор СднисноР хина 1 ак 1130лиал 4/5ная, 4 Редактор С. Ти Заказ 8383/72 ВСос Техре Тира ИПИ Государстве по делам изобрет Москва, Ж - 35 ППП Патент, г.тавитель Е. Петровад А. Бойкас Кж 729 Пнного комитета ССений и открытийРаушская наб., дУжгород, ул. Проек
