Устройство для приема и передачи дискретных сигналов

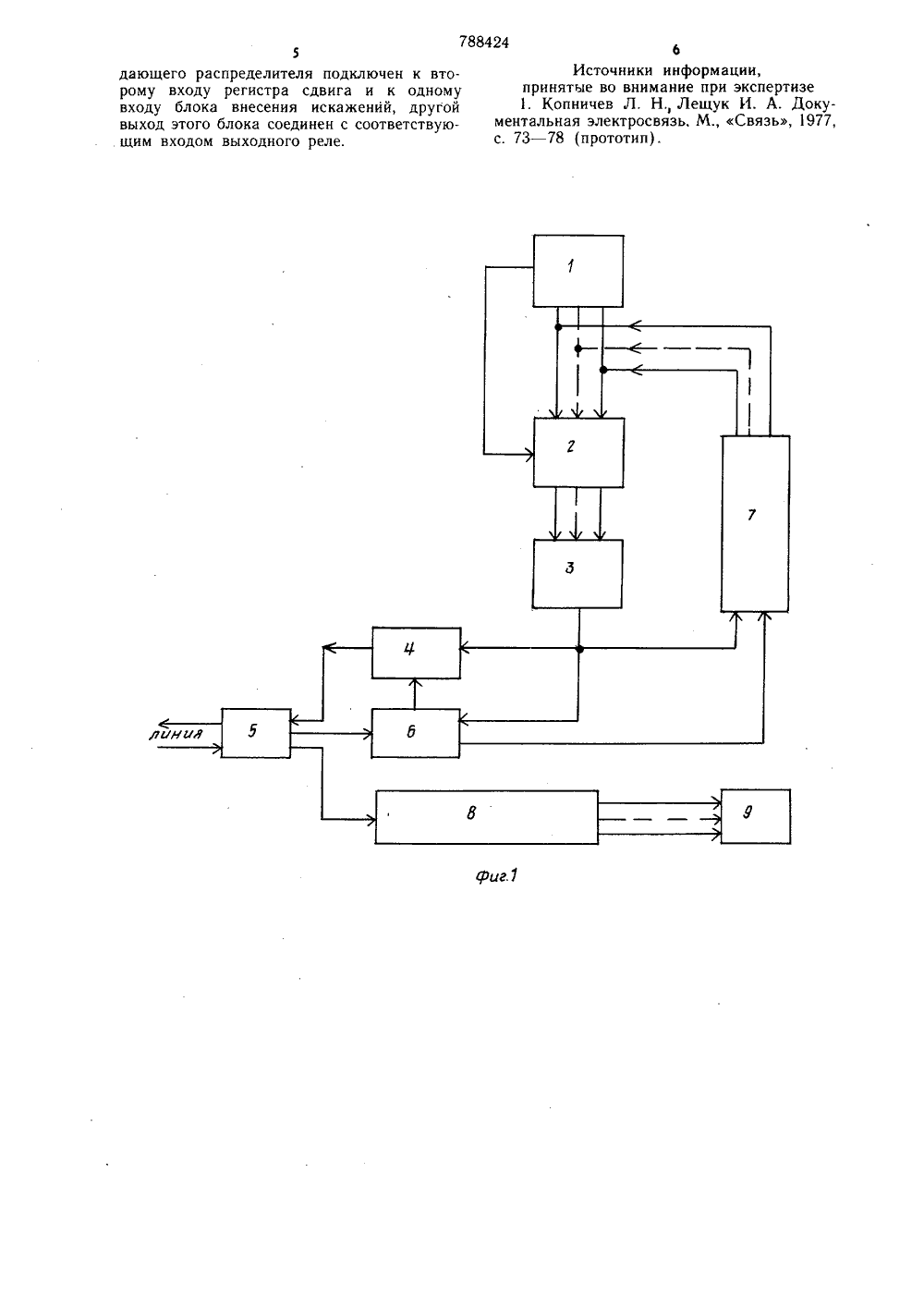

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(23), Приоритет -51) М. Кл,Н 04 1. 25/40 Гооударствеииый комитет по делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ПРИЕМА И ПЕРЕДАЧИ ДИСКРЕТНЫХ СИГНАЛОВИзобретение относится к электросвязи и может использоваться в электронно-механических телеграфных аппаратах и аппаратуре передачи данных.Известно устройство для приема и передачи дискретных сигналов, содержащее блок ввода информации, передающий распределитель, выходное реле, блок коммутации, приемный наборный узел, блок управления, при этом выход передающего распределителя соединен через выходное реле с входом блока коммутации, один выход которого через10 приемный наборный узел еоединен с блоком управления 11.Однако известное устройство обладает низкой достоверностью принимаемой информации. т 5Цель изобретения - повышение достоверности принимаемой информации.Для достижения этой цели в известное устройство для приема и передачи дискретных сигналов введены накопитель, блок внесения искажений и регистр сдвига, при этом выходы блока ввода информации через накопитель соединены с входами передающего распределителя, другой выход блока коммутации подключен через блок внесения искажений к первому входу регистра сдвига, выходы которого соединены с входами накопителя, кроме того, выход переддющего распределителя подключен к второму входу регистра сдвига и к одному входу блока внесения искажений, другой выход этого блока соединен с соответствующим входом выходного реле.На фиг. 1 приведена структурная электрическая схема предложенного устройства; на фиг. 2 - диаграммы, поясняющие его работу.Устройство для приема и передачи дискретных сигналов содержит блок 1 ввода информации, накопитель 2, передающий распределитель 3, выходное реле 4, блок 5 коммутации, блок 6 внесения искажений, регистр 7 сдвига, приемный наборный узел 8, блок 9 управления.Устройство работает следующим образом.При установке на блоке 5 коммутации режима прием-передача сигналом с его дополнительного выхода блокируется работа блока 6 внесения искажений, который в24 зо формула изобретения этом состоянии, в свою очередь, блокирует работу регистра 7.Кодовая комбинация с блока 1 параллельным кодом вводится в многоступенчатый накопитель 2, а из него параллельным кодом подается в передающий распределитель 3. Здесь она преобразуется из параллельной в последовательную с добавлением служебных элементов.С выхода передавшего распределителя 3 кодовая комбинация последовательным кодом подается на входы выходного реле 4,блока 6, регистра 7. Работа блока 6 и регистра 7 в данном режиме, как уже отмечалось, блокировача.Выходное реле 4 формирует в соответствии с поступающей на него кодовой комбинацией двоичные электрические сигналы заданной амплитуды и посылает их через блок 5 коммутации в линию и на вход приемного наборного узла 8. Последний производит регистрацию информационных элементов кодовой комбинации, накапливая их до окончания приема всей кодовой комбинации. После этого принятая кодовая комбинаций параллельным кодом подается на блок 9 управления, который вырабатывает исполнительные команды в соответствии с принятой комбинацией.В режиме контроля качества работы приемного наборного узла 8, т. е. в режиме контроля исправляющей способности по краевым искажениям или дроблениям, который устанавливается с помощью блока 5 коммутации, снимаются блокирующие сигналы с блока 6 и регистра 7.Перед началом записи испытательного текста в многоступенчатый накопитель 2 подается сигнал с блока 1, который запрещает считывание комбинаций из накопителя 2 во время записи в него текста.После подачи этого сигнала в наколи- тель 2 записывается тот или иной испытательный текст.После записи испытательного текста снимается сигнал, блокирующий считывание комбинаций из накопителя 2. С этого момента кодовые комбинации в последовательности их записи подаются из накопителя 2 в передающий распределитель 3, который описанным образом, подает их на входы выходного реле 4, блока 6 и регистра 7. Из каждой кодовой комбинации, поступающей в блок 6, им выделяются идеальные моменты модуляции (фиг. 2; а, б, в). В соответствии с видом установленных на блоке 5 коммутации искажений блок 6 в фиксированные моменты по отношению к выделенным идеальным моментам модуляции выдает на дополнительный вход выходного реле 4 импульсы, искажающие посылки передаваемой кодовой комбинации. Длительность указанных импульсов определяется установленной величиной искажений. На фиг. 2 (г, д) показано, например, внесение краевых искажений, а на фиг. 2 (е, ж) показано внесение искажений типа дробления.Искаженная кодовая комбинация через блок 5 коммутации поступает на вход приемного наборного узла 8, где она регистрируется и параллельным кодом подается на блок 9 управления.Если работоспособность (исправляющая способность) приемного наборного узла 8 находится в пределах норм, то команды, сформированные блоком 9 управления, будут соответствовать символам испытательного текста и наоборот, если исправляющая способность узла 8 ниже нормы, то команды, сформированные блоком 9 управления, не будут соответствовать символам испытательного текста, воспроизведенный текст будет искажен,Для качественной оценки исправляющей способности узла 8 необходимо испытательный текст повторить многократно.Для этого служит регистр 7. Подаваемые на его вход с выхода передающего распределителя 3 элементы кодовой комбинации накапливаются в нем. При записи последнего ее элемента кодовая комбинация параллельным кодом через выходы передающего распределителя 3 записывается вновь в накопитель 2. Аналогично в накопителе 2 восстанавливается и каждая последующая комбинация испытательного текста, Таким образом обеспечивается восстановление в накопителе 2 неискаженного испытательного текста и многократная его передача. По окончании контроля на блоке 5 коммутации снова устанавливается режим прием-передача. При этом вновь блокируется работа блока 6 и регистра 7. Работа устройства вновь происходит аналогично описанному,Устройство для приема и передачи дискретных сигналов, содержащее блок ввода информации, передающий распределитель, выходное реле, блок коммутации, приемный наборный узел, блок управления, при этом выход передающего распределителя соединен через выходное реле с входом блока коммутации, один выход которого через приемный наборный узел соединен с блоком управления, отличающееся тем, что, с целью повышения достоверности принимаемой информации, в него введены накопитель, блок внесения искажений и регистр сдвига, при этом выходы блока ввода информации через накопитель соединены с входами передающего распределителя, другой выход блока коммутации подключен через блок внесения искажений к первому входу регистра сдвига, выходы которого соединены с вхолами накопителя, кроме того, выход пере788424 дающего распределителя подключен к второму входу регистра сдвига и к одному входу блока внесения искажений, другой выход этого блока соединен с соответствующим входом выходного реле. 6 Источники информации,принятые во внимание при экспертизе 1. Копничев Л. Н., Лещук И. А. Документальная электросвязь, М., Связь, 1977,с. 73 - 78 (прототип).. Теплос зарова орректор ГПодписноеССР ектная,Составител а Техред А. Бо Тираж 729 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж - 35, Рау илиал ППП Патент, г. УжгоРедактор С. ТимохинЗаказ 8383/72 комитета С и открытии шская наб од ул. Пр
