Устройство для детектирования фазоманипулированных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 788427
Автор: Павличенко
Текст
(51) 1 Кл 3 Н 04 1 27/22 Государственный комитет Опубликовано 15.12.80. Бюллетень46 по делам изобретений и открытийДата опубликования описания 25.12.80(72) Автор изобретения Ю. А. Павличенко Одесский электротехнический институт связи им. А. С. Попова(54) УСТРОИСТВО ДЛЯ ДЕТЕКТИРОВАНИЯФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВ Изобретение относится крадиотехнике и может использоваться в линиях коротковолновой радиосвязи.Известно устройство для детектирования фазоманипулированных сигналов, содержащее последовательно соединенные многоканальный коррелятор, блок вычисления разности фаз и блок декодирования, вход которого соединен со входом блока подстройки фаз, выход которого подключен ко второму входу блока вь 1 числения разности фаз, управляющий вход которого соединен с первым выходом блока управления и синхронизации, второй выход которого подключен к управляющему входу многоканального коррелятора 11.Однако известное устройство имеет недостаточную частотную избирательность.Цель изобретения - повышение частотной избирательности.Для достижения указанной цели в устройство для детектирования фазоманипулированных сигналов, содержащее последовательно соединенные многоканальный коррелятор, блок вычисления разности фаз и блок декодирования, вход которого соединен со входом блока подстройки фаз, выход которого подключен ко второму входу блока вычисления разности фаз, управляющий вход которого соединен с первым выходом блока управления и синхронизации, второй выход которого подключен к управляющему входу многоканального коррелятора, введены аналоговый перемножитель и последовательно соединенные формирователь сигналов, дифференцирующий блок, сумматор, ждущий мультивибратор, инвертор, переключающий блок и интегратор, выход которого подклюто чен к управляющему входу аналогового перемножителя, на сигнальный вход которого подан информационный сигнал, при этом дополнительный выход блока управления и синхронизации подключен ко второму входу сумматора и ко входу формирователя сигналов, выход которого соединен со вторым входом переключающего блока, к третьему входу которого подключен выход ждущего мультивибратора, а выход аналогового перемножителя соединен с сигнальным входом многоканального коррелятора; кроме того, аналоговый перемножитель содержит два операционных усилителя и два полевых транзистора, причем выход первого операционного усилителя через первый резисторподключен ко входу первого операционногоусилителя и к стоку первого полевого транзистора, затвор которого соединен с затвором второго полевого транзистора и выходом второго операционного усилителя, входкоторого соединен со стоком второго полевого транзистора и первым выводом второго резистора, второй вывод которого является управляющим входом аналоговогоперемножителя, сигнальным входом и выходом которого являются соответственно истокпервого полевого транзистора и выход первого операционного усилителя.На фиг. 1 приведена структурная электрическая схема предложенного устройства, ана фиг. 2 - временные диаграммы, поясняющие его работу.15Устройство для детектирования фазоманипулированных сигналов, содержит аналоговый перемножитель 1, первый и второйполевые транзисторы 2 и 3, первый и втарой операционные усилители 4 и 5, первыйи второй резисторы 6 и 7, многоканальный тркоррелятор 8, блок 9 вычисления разностифаз, блок 10 подстройки фаз, блок 11 декодирования, ждущий мультивибратор 12,сумматор 13, блок 14 управления и синхронизации, дифференцирующий блок 15, формирователь 16 сигналов, инвертор 17, переключающий блок 18, интегратор 19.Устройство работает следующим образом,Особенность работы предлагаемого устройства заключается в том, что групповой дсигнал предварительно умножается на специально сформированное напряжение. Формирование этого напряжения начинаетсяждущим мультивибратором 12, который запускается дважды на интервале посылки сигнала; первый раз импульсом от блока 14управления и синхронизации, а второй разот заднего фронта формирователя 16 сигналов, длительность импульсов которого равна интервалу ортогональности принимаемыхсигналов. Одновременно формирователь 16сигналов управляет переключающим блоком 18, который подключает на вход интегратора 19 импульсы от ждущего мультивибратора 12 непосредственно или через инвертор 17. На вход интегратора 19 поступает последовательность импульсов, пока- фзанная на фиг. 2 а. В этой последовательности на каждой посылке формируются дваимпульса - одинаковые по форме, но противоположных полярностей, интервал между импульсами равен интервалу ортогональности принимаемых сигналов.На выходе интегратора 19 формируетсянапряжение нужной формы (пунктир, фиг. 2 Ъ)Это напряжение поступает на второй входаналогового перемножителя 1, в которомумножается на групповой сигнал. Сигнал фс выхода аналогового перемножителя 1 поступает на вход многоканального коррелятора 8, в котором осуществляется разделение 4 канальных сигналов. Детектирование канальных сигналов происходит в блоке 9 вычисления разности фаз, в котором определяются переданные сигналы по результатам интегрирования в многоканальном корреляторе 8 и величинам расстроек фаз, найденным в блоке 10 подстройки фаз. В блоке 11 декодирования производится аналоговое декодирование сигналов с использованием избыточности для восстановления искаженныхформирующих символов.Рассмотрим работу аналогового перемножителя 1.Перем ножа ющим элементом этого узла служит первый полевой транзистор 2. Напряжение на затвор этого транзистора формируется схемой из второго полевого транзистора 3, второго операционного усилителя 5 и второго резистора 7, равного по величине первому резистору 6. На инвертирующем входе второго операционного усилителя 5 происходит сложение токов через второй резистор 7 и второй полевой транзистор 3. Разность этих токов есть сигнал этого усиления. Благодаря большому коэффициенту усиления, на затворе второго полевого транзистора 3 поддерживается такой потенциал чтобы ток, проходящий через него был равен току, протекающему через второй резистор 7. Сопротивление первого полевого транзистора 2 изменяется также, как сопротивление второго полевого транзистора 3, вследствие того, что у них потенциалы истоков близки к нулевым, а затворы соединены. Поэтому ток, протекающий через первый полевой транзистор 2, пропорционален величине сигнала и величине напряжения с выхода интегратора 19. Последнее справедливо при величинах сигнала меньше раствора характеристики транзисторов. формула изобретения1. Устройство для детектирования фазомани пули ров анных сигналов, содержащее последовательно соединенные многоканальный коррелятор, блок вычисления разности фаз и блок декодирования, вход которого соединен со входом блока подстройки фаз, выход которого подключен ко второму входу блока вычисления разности фаз, управляющий вход которого соединен с первым выходом блока управления и синхронизации, второй выход которого подключен к управляющему входу многоканального коррелятора, отличающееся тем, что, с целью повышения частотной избирательности, введены аналоговый перемножитель и последовательно соединенные формирователь сигналов, дифференцирующий блок, сумматор, ждущий мультивибратор, инвертор, переключающий блок и интегратор, выход которого подключен к управляющему входу аналогового перемножителя, на сигнальный вход которого подан информационный сигнал, при, глот ьиг. Составитель А. Ероф а Техред А. Бойкас Тираж 729 И Государственного комитета делам изобретений и откры осква, Ж - 35, Раушская на Патент, г. Ужгород, ул.Ковинс едактор С. Тимохинаказ 8383/72ВНИИПно113035, МФилиал ППП Корректор ПодписноСССРй д. 4/5оектная, 4 этом дополнительный выход блока управления и синхронизации подключен ко второму входу сумматора н ко входу формирователя сигналов, выход которого соединен со вторым входом переключающего блока, к третьему входу которого подключен выход ждущего мультивибратора, а выход аналогового перемножителя соединен с сигнальным входом многоканального коррелятора.2. Устройство по и. 1, отиичающееся тем, что аналоговый перемножитель содержит два операционных усилителя и два полевых 10 транзистора, причем выход первого операционного усилителя через первый резистор подключен ко входу первого операционного усилителя и к стоку первого полевого транзистора, затвор которого соединен с затвором второго полевого транзистора и выходом второго операционного усилителя, вход которого соединен со стоком второго полевого транзистора и первым выводом второго резистора, второй вывод которого является управляющим входом аналогового перемножителя, сигнальным входом и выходом которого являются соответственно исток первого полевого транзистора и выход первого операционного усилителя,Источники информации,принятые во внимание при энспертиз1. Авторское свидетельство СССР по заяв ке2494562/18 - 09, кл. Н 04 1. 27/22, 1977 (прототип).

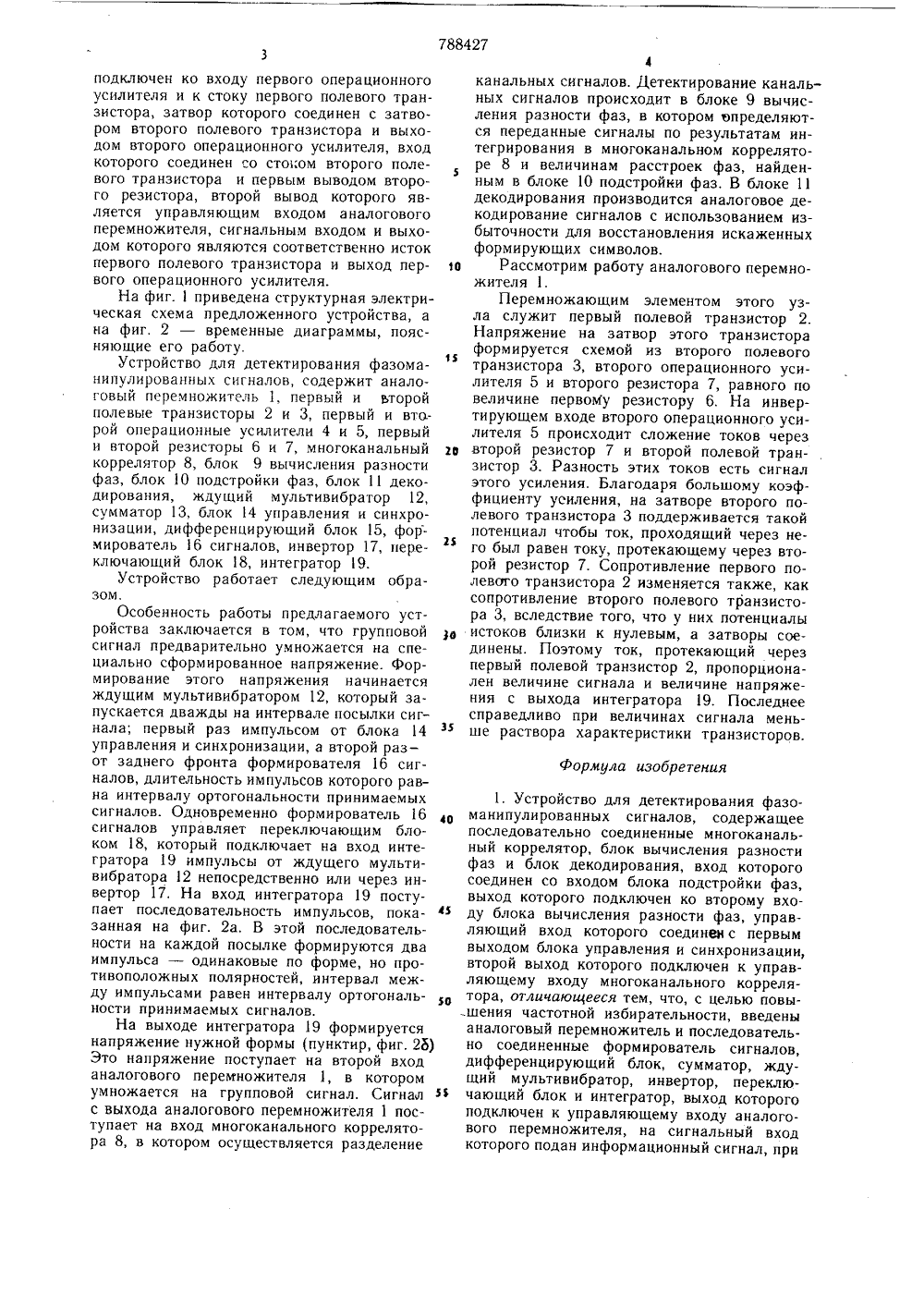

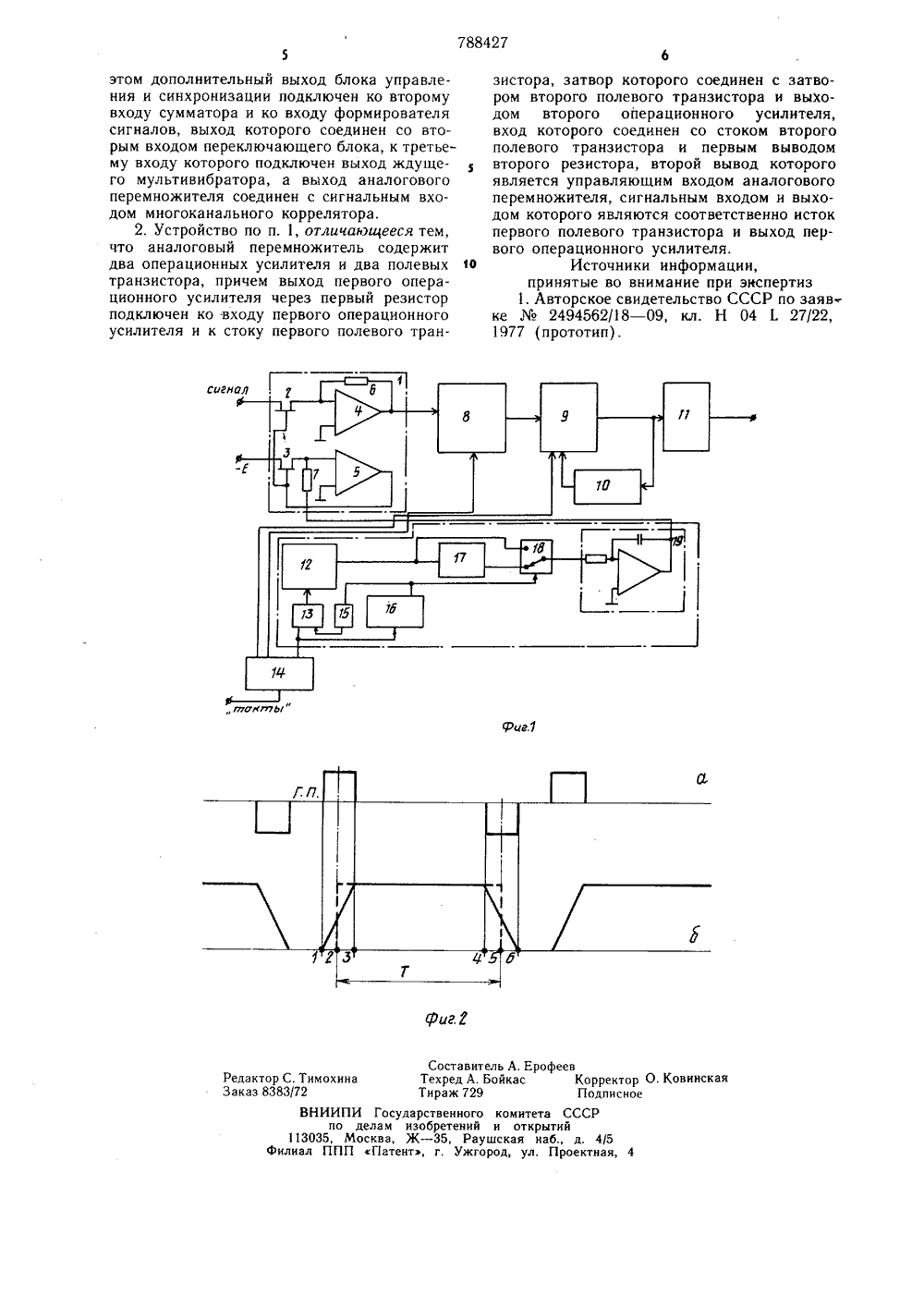

СмотретьЗаявка
2683036, 09.11.1978
ОДЕССКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ СВЯЗИ ИМ. А. С. ПОПОВА
ПАВЛИЧЕНКО ЮРИЙ АГАФОНОВИЧ
МПК / Метки
МПК: H04L 27/22
Метки: детектирования, сигналов, фазоманипулированных
Опубликовано: 15.12.1980
