H04L 27/16 — устройства для регулирования частоты

Номер патента: 290474

Опубликовано: 01.01.1971

Авторы: Гертнг, Ершов

МПК: H04L 27/16

Метки: колебаний, манипулированных, передатчик, частотно

...узлах передатчика.Гармонические генератор 1 несущей частоты и генератор 2 модулирующей частоты под ключаются к амплитудному модулятору 3. На выходе модулятора 3 включены узкополосные фильтр 4 верхней боковой частоты и фильтр б нижней боковой частоты, колебания которых через схемы б и 7 совпадения поступают на усилитель 8 мощности. Манипулятор 9 управляет переключением схем б и 7 совпадения синфазно с колебаниями генератора 2 модулирующей частоты.Передатчик работает следующим образом.Непрерывные колебания генератора 1 (эпюра а) п колебания генератора 2 (эшора 6) поступают на амплптудньш модулятор 3. Узкополосные фильтры 4 и 5, работающие в установившемся режиме, выделяют колебания верхней и нижней ооковых частот колебаний...

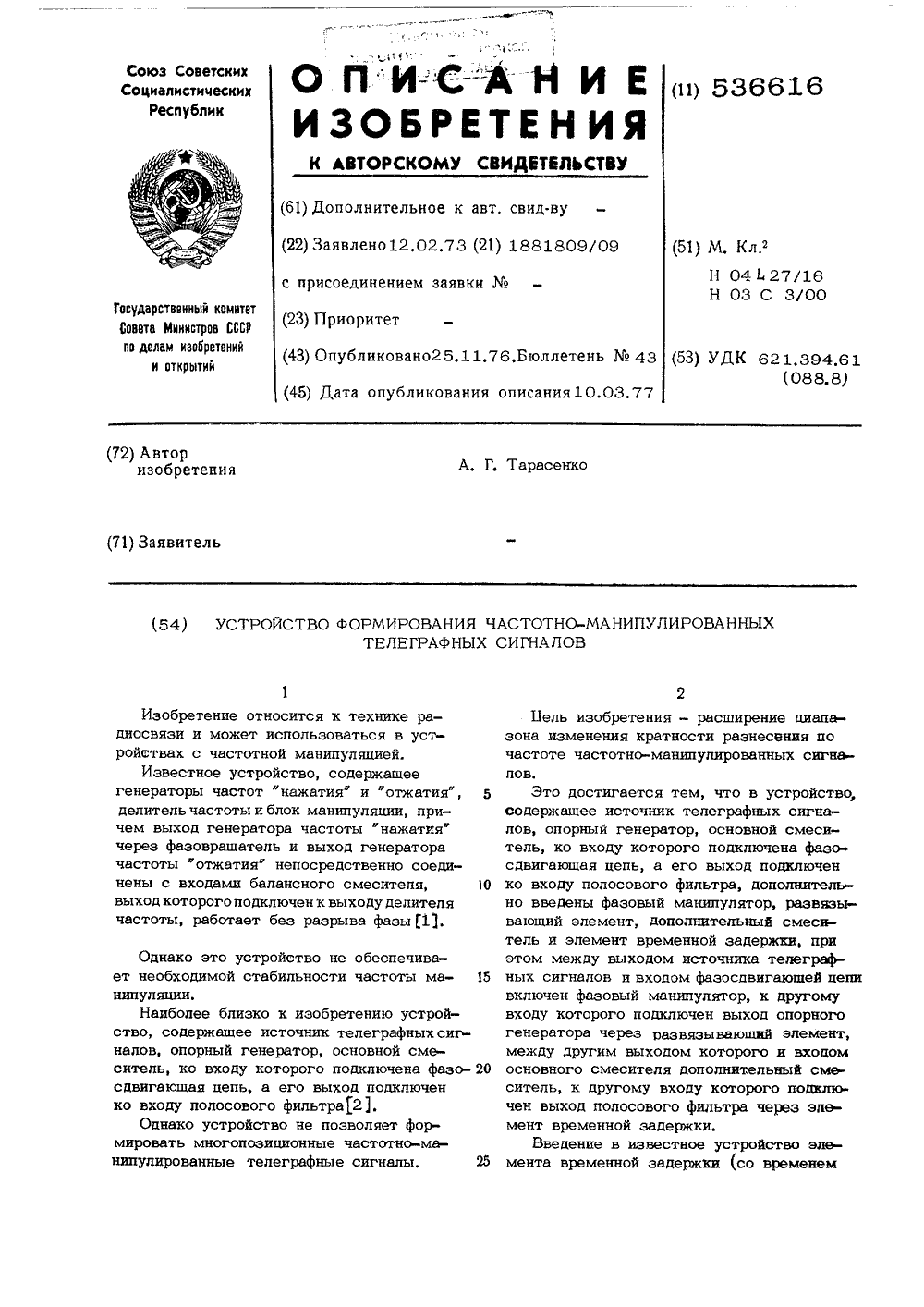

Номер патента: 536616

Опубликовано: 25.11.1976

Автор: Тарасенко

МПК: H04L 27/16

Метки: сигналов, телеграфных, формирования, частотноманипулированных

...частот. Эти сигналы проходят через полосовой фильтр 8, имеюший полосу пропускания П:П= д 1, (2)где- количество формируемых групп частот при формировании многопозиционной частотной телеграфии "Аккорд ЧТ. С выхода полосового фильтра 8 сигналы поступают на выход устройства и через элемент 9 временной задержки на дополнительный смеситель 5, на выходе которого выделяются сигналы:пк оЭти сигналы поступают на второй вход основного смесителя 4.Таким образом;образуется регенеративное кольцо с запаздываюшей положительной обратной связью по частьте, состоящее из основного смесителя 4, дополнительного смесителя 5, полосового фильтра 8 и элемента 9 временной задержки. Когда с источника телеграфного сиг- нала поступает сигнал "отжатие", фазовый...

Номер патента: 590863

Опубликовано: 30.01.1978

Автор: Яковлев

МПК: H04L 27/16

Метки: искажения, компенсации, преобладание, сигналах, телеграфных, типа

...импульс, его возбудивший, поступают на входы блока 1 сравнения.На его выходе образуется импульс разности длительностей входных сигналов только в том случае, если данная телеграфная посылка является элементарной. В противном случае сигнал на выходе блока 1 сравнения отсутствует. Импульс разности (фиг. 2 в) на выходе блока 1 сравнения образуется за счет различия длительности прпнятой элементарной телеграфной посылки и эталонного импульсар - э ( о 1: )где Гр - длительность импульса разности;+Лт - изменение длительности элементарной телеграфной посылки из-за наличия преобладаний.Длительность импульса разности будет изменяться при изменении величины преобладаний в принятых телеграфных сигналах.Полученный импульс разности (гр) поступает...

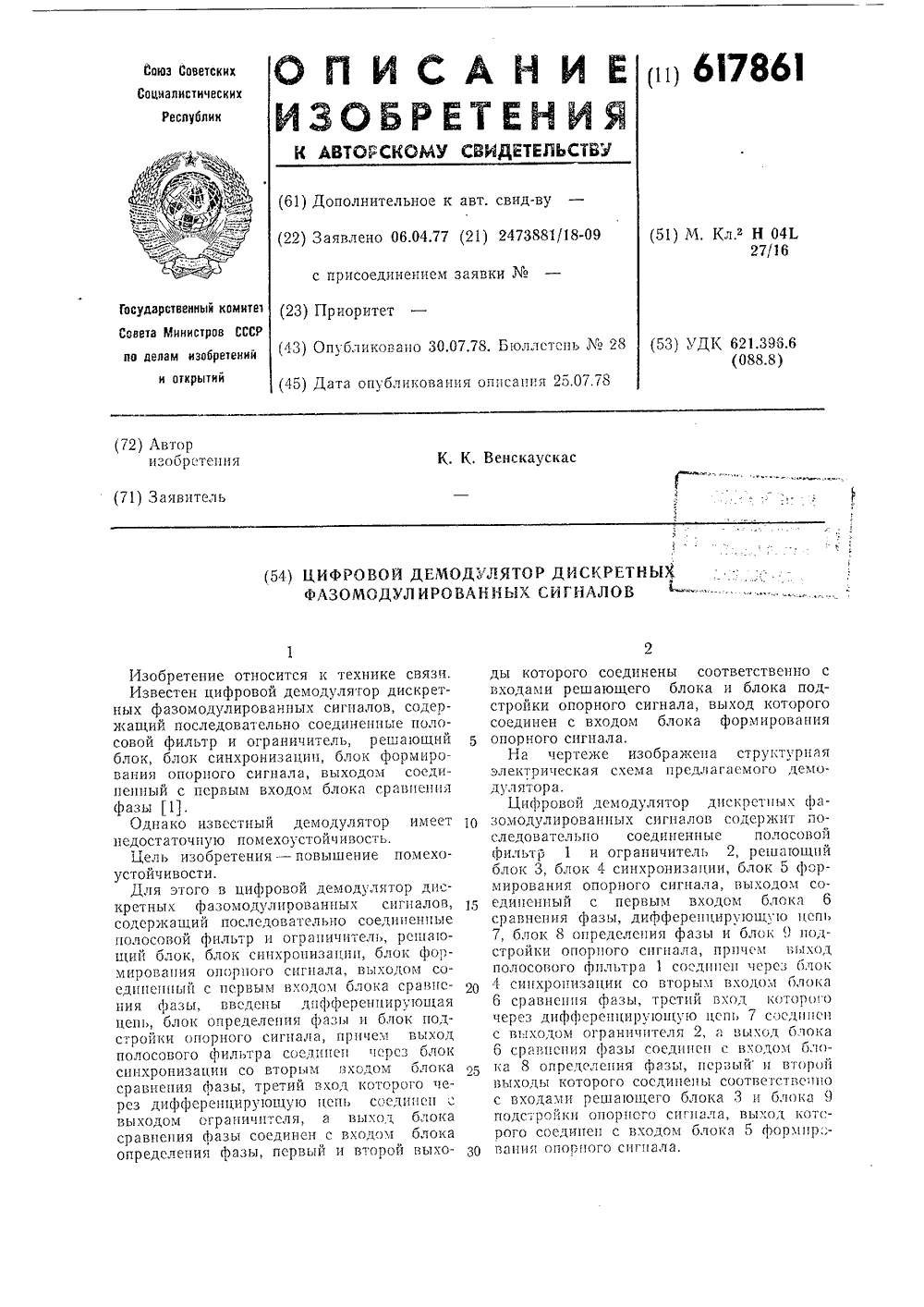

Номер патента: 617861

Опубликовано: 30.07.1978

Автор: Венскаускас

МПК: H04L 27/16

Метки: демодулятор, дискретных, сигналов, фазомодулированных, цифровой

...блоком 8 определения фазы, на вход которого подаю 1 ся прямоугольные импульсы с выхода блока 6 сравнения,Сигналы с выхода блока 8 определения фазы поступают также на решающий блок, который производит определение знака полярности.Таким образом, в предложенном демодуляторе опорный сигнал всегда синхронизируется с одним из положений дискретного фазомодулированного сигнала и, если ои начинает отставать или опережать, то демодулятор осуществляет постоянную автоматическую его подстройку.,это позволяет повысить помехоустойчивость. ЦИФРОВОЙ ДЕМОДУЛ 51 гОР ДИСЕРЕТНЬХ фазомодулированных сигналов, содержащий5 последовательно соединенные полосовойфильтр и ограничитель, решающий блок,блок синхронизации, блок формированияопорного сигнала,...

Номер патента: 625317

Опубликовано: 25.09.1978

Авторы: Друмов, Скитальцев, Сонис

МПК: H04L 27/16

Метки: настройки, приемника, частоте

...на вход блока 5 памяти. Блок 5 памяти запоминает сигнал на время, превышающее длительность паузы между двумя отрицательными импульсами, и выдает на выходе положительное напряжение. Сигнал с выхода блока 5 памяти воздействует на блок 2 задержки, который срабатывает при сохранении расстройки несущей частоты входного ЧМ сигнала относительно частоты настройки частотного детектора 1 в течение времени, превышающем заданное время, благодаря чему исключается действие случайных коротких выбросов помехи на входе частотного детектора 1..4С выхода блока 2 задержки сигнал поступает на блок 3 сигнализации, который автоматически сигнализирует об изменении несущей частоты входного ЧМ сигнала относительно частоты настройки частотного детектора...

Номер патента: 951747

Опубликовано: 15.08.1982

Авторы: Аношкин, Герасимов, Сытов

МПК: H04L 27/16

Метки: колебаний, передатчик, разрыва, фазы, частотно-манипулированных

...равенство фаз колебаний, подаваемых на вход усилителя мощности 17, в моменты возможных переключений.Таким образом, передатчик позволяет передавать частотно-манипулированный си 1 нал с индексом модуляции Э =0 5 и без разрыва фазы, что уменьшает ширину занимаемой таким сигналом полосы частот. Передатчик частотно-манипулированных колебаний без разрыва фазы по авт. св,290474, о т л и ч а ю щ и й с я тем, что, с целью уменьшения ширины по лосы частот выходного сигнала, введвны делитель частоты, два элемента И, два триггера, два перемножителя и последовательно соединенные умножитель частоты, фазовращатель и усилитель ограничитель, выход которого подключен к первым вхо дам элементов И, вторые входы которых соединены с выходами...

Номер патента: 1001498

Опубликовано: 28.02.1983

Автор: Болотин

МПК: H04L 27/16

Метки: искажений, компенсации, преобладание, сигналах, телеграфных, типа

...работы аппаратуры(например, иэ-за сбоя в работе передатчика, кратковременного пропацания напряжения питания приемной части аппаратуры,перескока фазы при использовании коммутируемых каналов связи или радиоканалови т.п.) как и при приеме элементов сообщения, края которых искажены случайными помехами (случайные краевые искажения, характеристические искажения,совпадающие с краями принимаемых элементов дробления и ц.т,), запуск ждущего генератора 5 не происхоцит, что по 4984вышает помехоустойчивость устройства. В случае запуска ждущего генератора 5 на его выходе формируется эталонный импульс (фиг. 2, е ), цлительность которого равна длительности элементарной посылки То, определенной с учетом нестабильности скорости дискретной моцуляции...

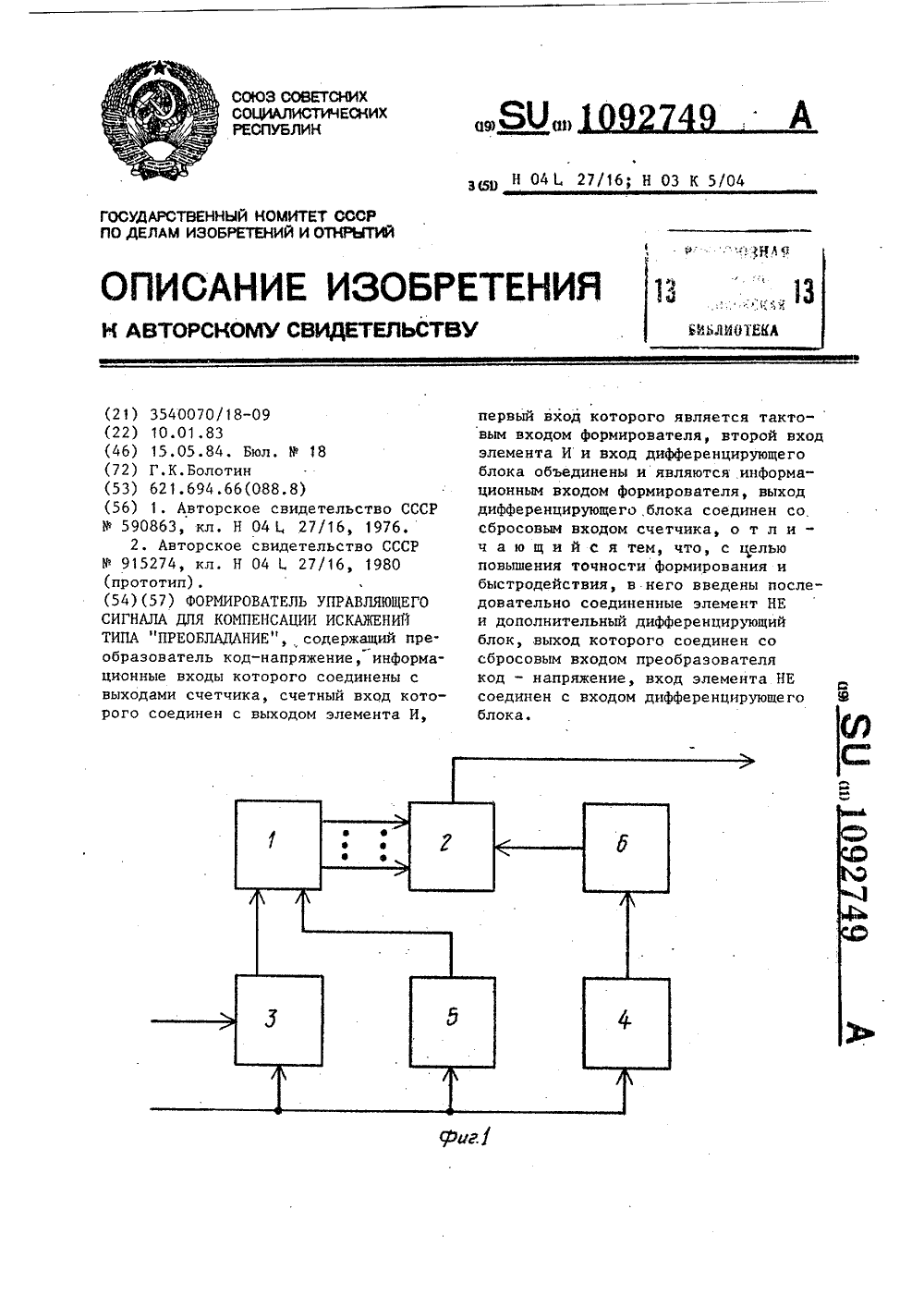

Номер патента: 1092749

Опубликовано: 15.05.1984

Автор: Болотин

МПК: H04L 27/16

Метки: искажений, компенсации, преобладание, сигнала, типа, управляющего, формирователь

...погрешности формирования корректирующего воздействия(а следовательно, и выше точностькомпенсации искажений), так как вэтом случае однозначно уменьшаетсяи элементарная минимально возможнаявеличина приращения (т.е, шаг дискритизации выходного напряжения или,другими словами, "высота ступеньки",преобразователя код-напряжение)уровня корректирующего напряжения.На информационный вход поступаютъимпульсы, длительностькоторыххарактеризует величину имеющегосяпреобладанияпринимаемых элементовсообщения,В момент смены на информационном входе уровня напряжения логического нуля на уровень напряжения логической единицы (Фиг. 2 а) на выходе дифференцирующего блока 5 (фиг. 2 ъ) Формируется короткий импульс, сбрасывающий показания (заряд) счетчика...

Номер патента: 1095438

Опубликовано: 30.05.1984

Авторы: Задорожнюк, Зведенюк, Сергеев

МПК: H04L 27/16

Метки: искажений, компенсации, преобладание, сигналах, телеграфных, типа

...блок б работает по программе, записанной в постоянном запоминающем блоке 8 и считываемой в арифметико-логический блок б с помощью сигналов, выдаваемых нг постоянный запоминающий блок 8.После включения устройства для компенсации искажения типа преобладание арифметико-логический блок 6 подготавливает в оперативном запоминающем блоке 7 счетчики посылок Плюс и Минус (не показаны) и очищает области памяти в оперативном запоминающем блоке 7 для записи кодов посылок Плюс и Минус.Далее арифметико-логический блок 6 поочередно опрашивает счетчики 3 и 4 о готовности данных и по поступлении сигнала готовности считывает код длительности телеграфной посылки с счетчиков 3 и 4, запросившего обслуживание.В случае неготовности данных опрос...

Номер патента: 1113899

Опубликовано: 15.09.1984

Авторы: Беланович, Болотин

МПК: H04L 27/16

Метки: искажений, компенсации, преобладание, типа

...и вправо на величину 1 н максимапьно возможного изменения длительности одиночного элемента сообщения из-за преобладаний.Таким образом, блок 3 синхронизации в процессе формирования такто- ф 5 вых импульсов учитывает нестабильность скорости телеграфирования, нестабильность работы задающего генератора 1 и осуществляет контроль отслеживание фазы заднего фронта 50 принимаеиас элементов) за фазой принимаемых элементов сообщения. Так- товые импульсы формируемые на четвертом и третьем выходах блока 3 синхронизации, поступают соответственно 55 на пятый и четвертый входы ждущего генератора 6; тактовые импульсы, формируеье на первом. выходе блокд 3,99 4поступают на первый вход ждущего генератора 6 и третий вход формирователя 4, на четвертый...

Номер патента: 1385319

Опубликовано: 30.03.1988

Авторы: Гриневич, Чепиков

МПК: H04L 27/16

Метки: дискретных, искажений, компенсации, преобладаний, сигналах, типа

...а ца другие входы элементов И 8 и 9поступают задние фронты посылок. Выхо-ды же элементов И 6 и 7 объединены элементом ИЛИ О, а выходы элементов 8 и 9объединены элементом ИЛИ 11, Такое со единение обеспечивает, например, прохожление переднего фронта сигнала, смещенного влево (фцг. 2 в, поз. 1), через открытый элемент И 8 (фиг, 2 д, поз. 1), элемент ИЛИ 11 (фиг. 2 е) ца суммирующий вход реверсивного счетчика 12 (фиг. 2 ж, поз, 1). Состояние реверсивного счетчика 12 изменяется ца + 1. Соответственно полученной единице дискретно увеличивается управляющее напряжение на выходе преобразователя 13 код - напряжение (фиг. 2 з, поз. 1). Если заданный фронт смещен вправо. (фиг. 2 г поз. 2), то это также увеличивает напряжение на выходе...

Номер патента: 1496013

Опубликовано: 23.07.1989

Авторы: Болотин, Киселева

МПК: H04L 27/16

Метки: искажений, компенсации, преобладания, типа

...на выходеблока 1 составляет- 2 й - н = я дит,При совпадении тактового импульса на втором выходе блока с передним Фронтом принимаемого элемента сообщения на втором выходе ждущего генератора 3 Формируется импульс, под. готавливающий к работе блок 2 выделения одиночного импульса, а на третьем выходе ждущего генератора 3 под воздействием тактовых импульсов, поступающих на его шестой и восьмой входы формируется сигнал эталоиной длительности 2", который поступает на первый вход элемента И-НЕ 10 и на третий вход блока 1 сравнения. Элемент И-НЕ 10 осуществляет сравнение длительности и Фазы эталонного импульса с Фазой переднего Фронта едикичного элемента сообщения (заднегофронта элемента входного сообщения),т.е. Фактически длительность...

Номер патента: 1506581

Опубликовано: 07.09.1989

Авторы: Болотин, Коляго

МПК: H04L 27/16

Метки: искажений, компенсации, преобладание, типа

...токовых преобладаний веВ случае отсутствия постоянных 25 личиной С длительность сигналовпреобладаний в принимаемых элемен- цд выходе второго КБ-триггерд 10тах сообщеция номинальные длгтель- меньше или равна величине/2оности элемецтдрных нулевых и единич- так как перевод первого 9 и второгоных элементов сообщеция равны между 1 О КБ-триггеров в нулевое состояниечсобои (фиг, ба), вследствие чего З 0 производится тактовым импульсомпоследовательность тактовых импуль- (Фиг, 7 г), сицфазным заднему фронтусов на первом выходе бло 1 га 4 синхро- принимаемых элементов,(элемент 7цизации совпадает во времеци с после- запрета обеспечивает прохождения чедовательностью импульсов на втором рез него тактовьгх импульсов (фиг,7 д),выходе дополнительного...

Номер патента: 1676109

Опубликовано: 07.09.1991

Авторы: Иванов, Кишенский, Крекер, Решетников

МПК: H03K 5/04, H04L 27/16

Метки: искажений, компенсации, преобладание, сигнала, типа, управляющего, формирователь

...т 0 принимается решение о приходе двух смежных положительных посылок, и т,д; В общем случае при длительности принятого сигнала в интервале от(1-0,5) т 0 до(+ 0,5) т 0, где = 1,2,. принимается решение о, поступлении на информационный вход 1-кратной смежной положительной посылки,Если длительность принимаемого положительного сигнала меньше г, то при поступлении на информационный вход от 167610945 рицательного фронта с выхода дифференцирующего блока 10 сигнал поступает на один вход элемента ИЛИ 3 и с его выхода далее на счетный вход счетчика 5, который переходит в состояние "1" (единица в младшем разряде). Этот же импульс с некоторой задержкой, пройдя через блок 8, передним фронтом сбрасывает число, хранящееся в памяти преобразователя 7, а...
