Устройство для адаптивного приема дискретных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

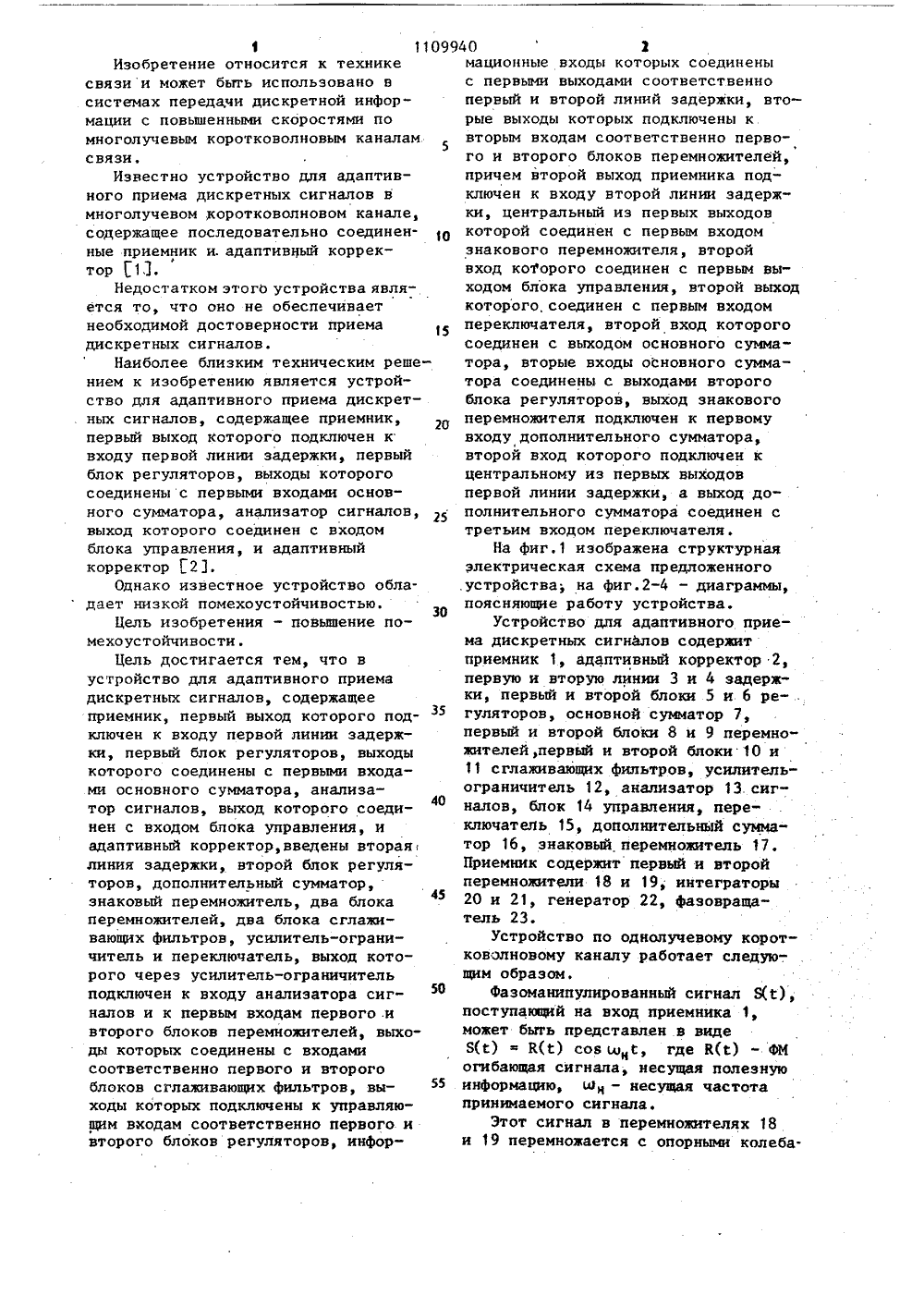

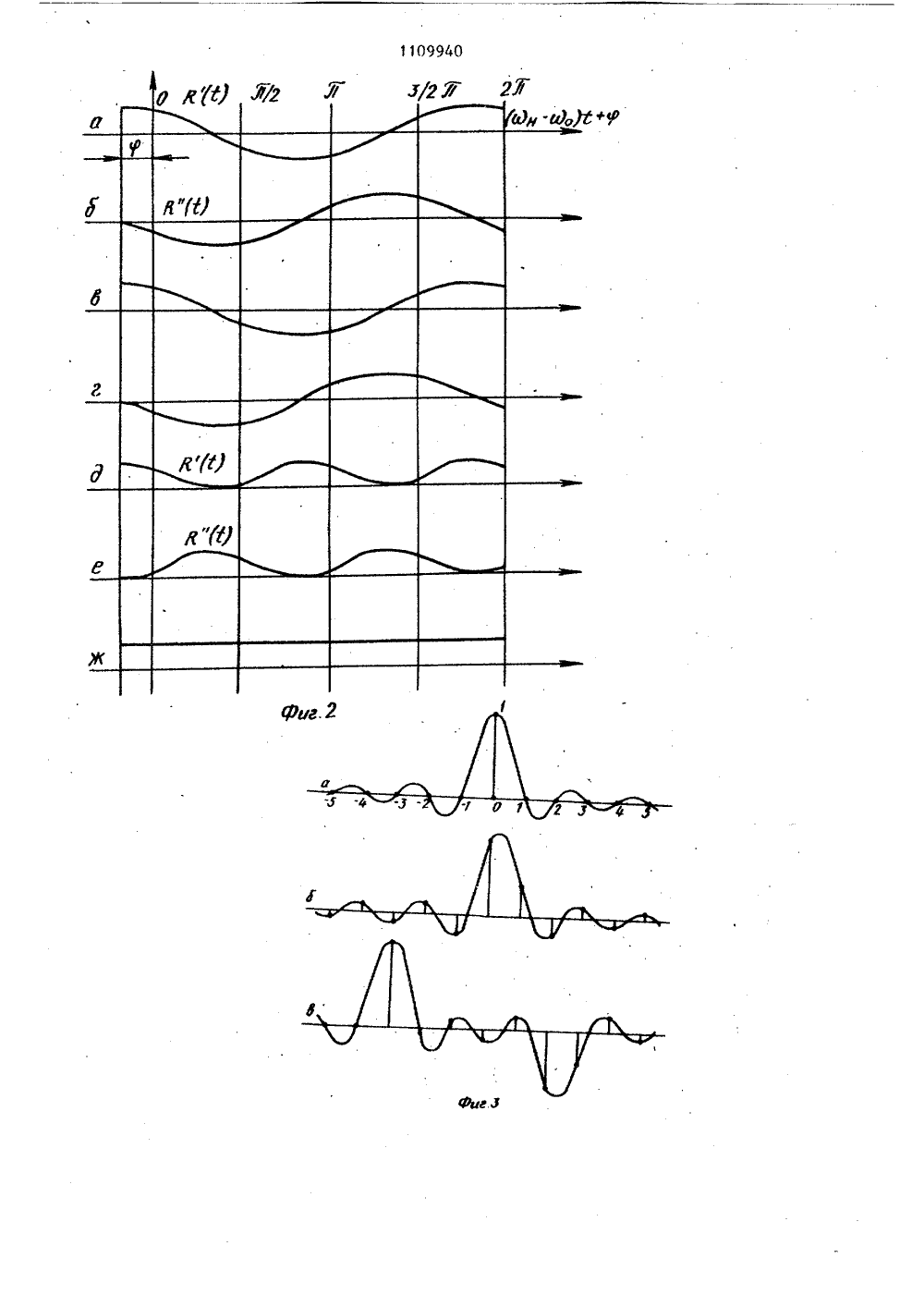

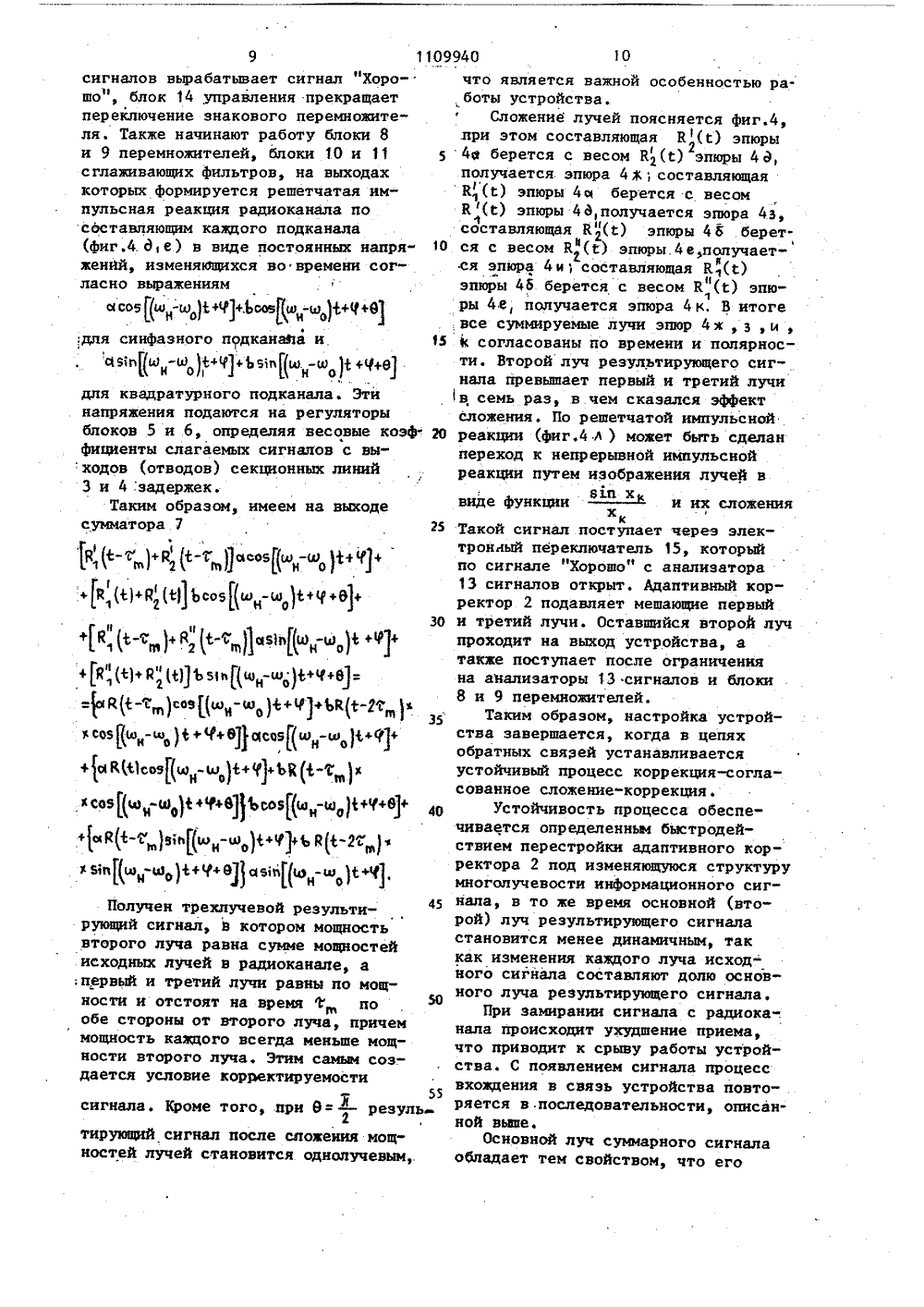

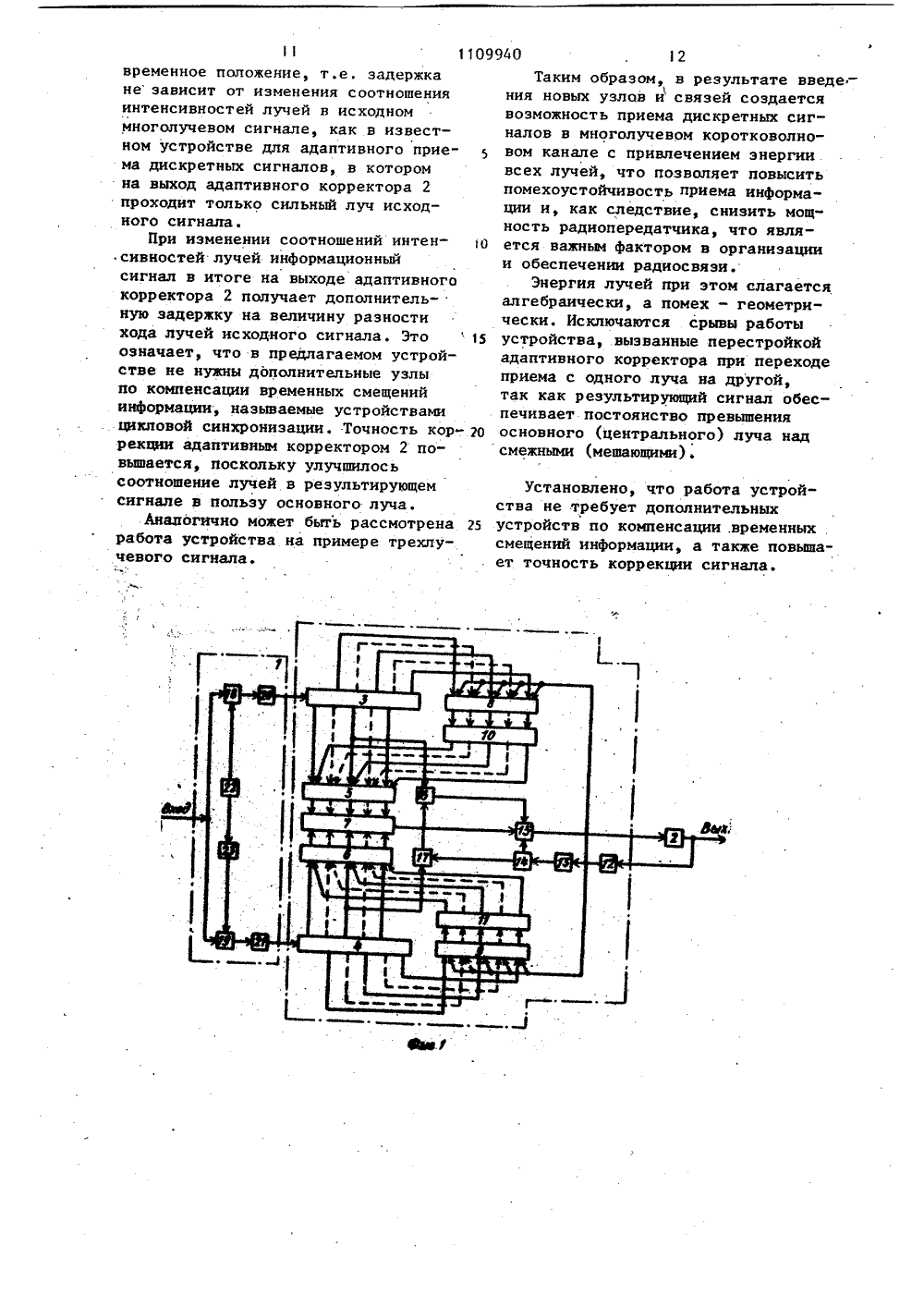

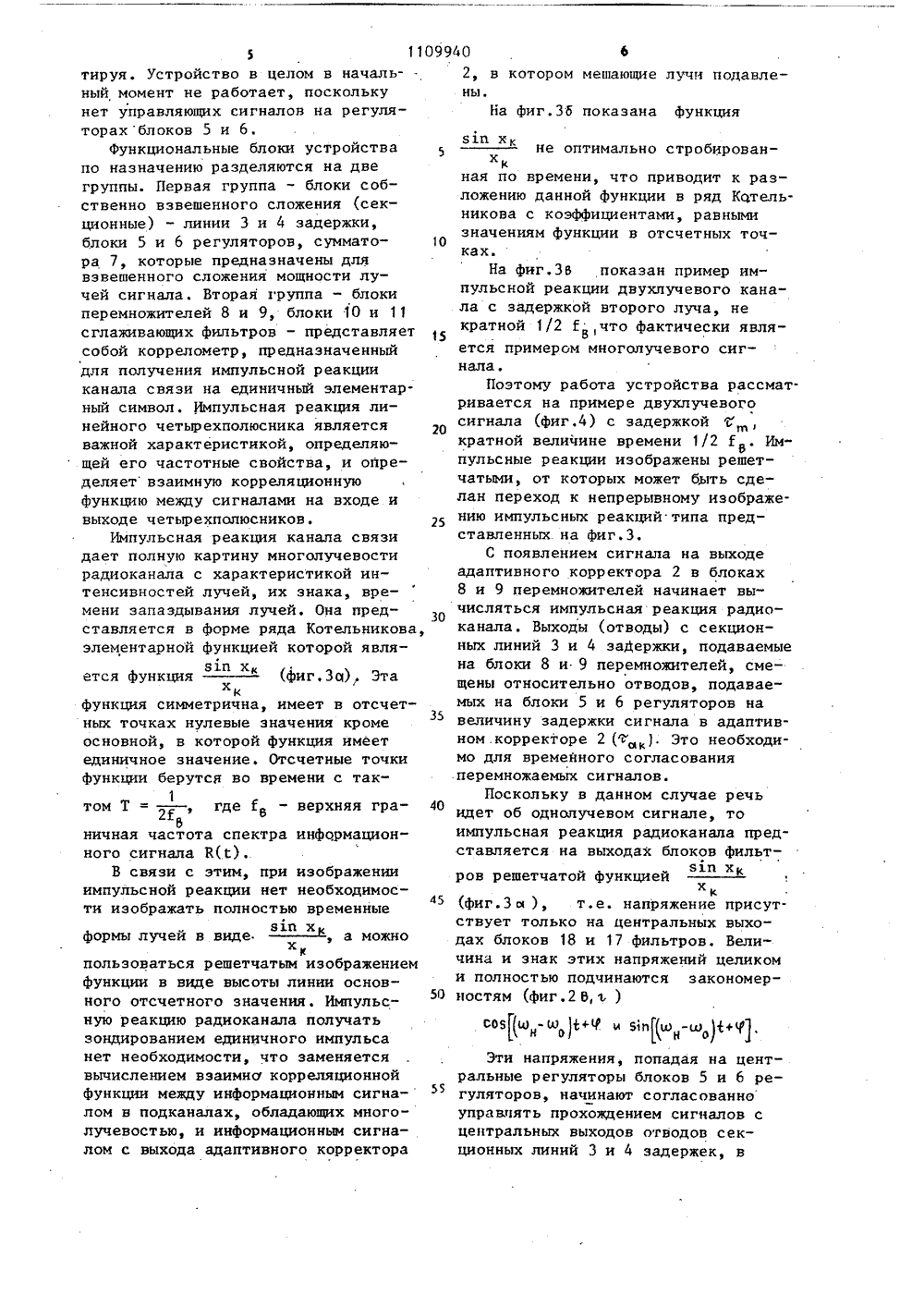

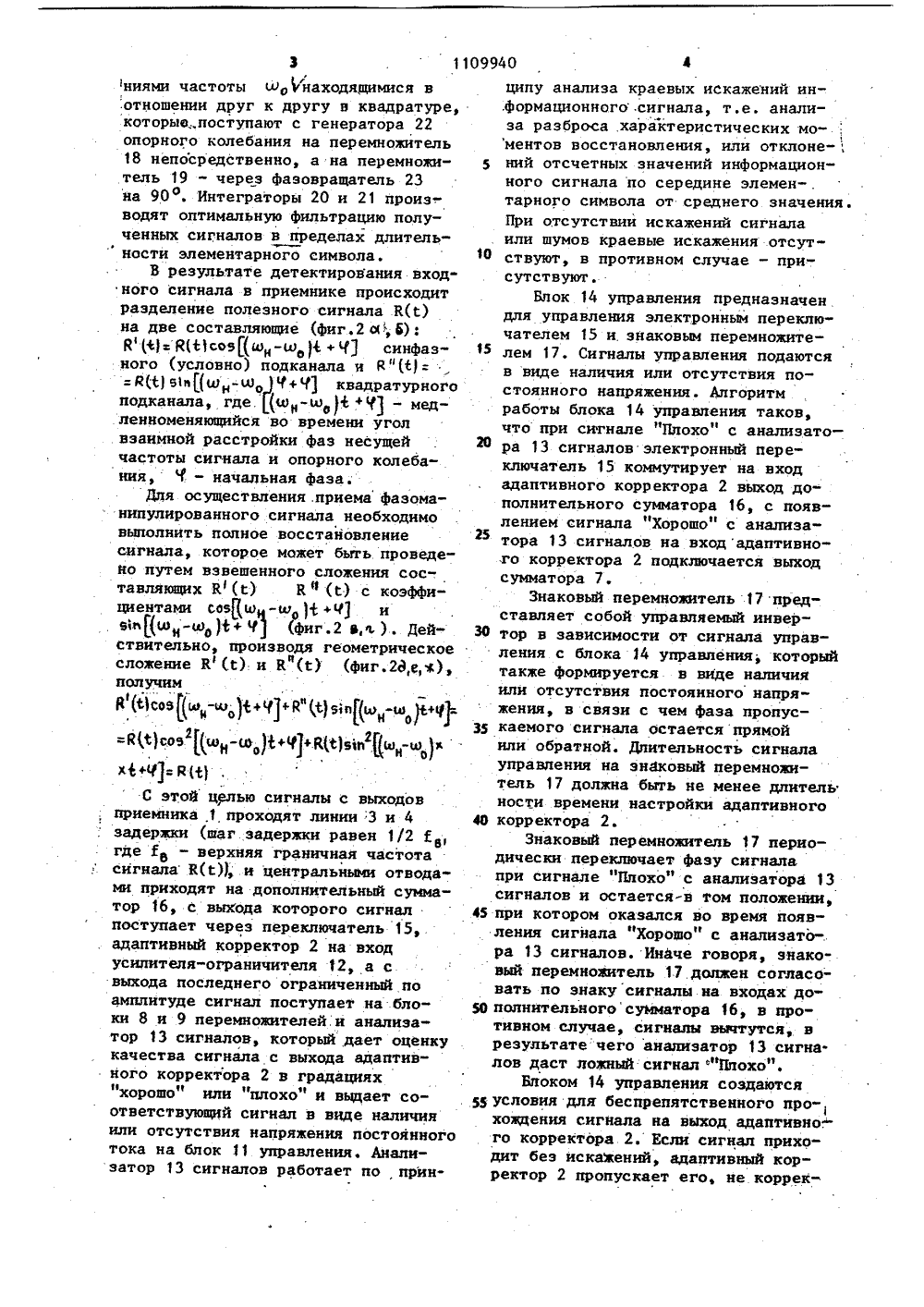

1Изобретение относится к технике связи и может быть использовано в системах передачи дискретной информации с повышенными скоростями по многолучевым коротковолновым каналам связиИзвестно устройство для адаптивного приема дискретных сигналов в многолучевом .усоротковолновом канале, содержащее последовательно соединенные приемник и. адаптивный корректор 1,3.Недостатком этого устройства является то, что оно не обеспечивает необходимой достоверности приема дискретных сигналов.Наиболее близким техническим реше нием к изобретению является устройство для адаптивного приема дискретных сигналов, содержащее приемник, первый выход которого подключен к входу первой линии задержки, первый блок регуляторов, выходы которого соединены с первыми входами основного сумматора, анализатор сигналов, выход которого соединен с входом блока управления, и адаптивный корректор Г 23Однако известное устройство обладает низкой помехоустойчивостью.Цель изобретения - повышение помехоустойчивости.Цель достигается тем, что в устройство для адаптивного приема дискретных сигналов, содержащее приемник, первый выход которого подключен к входу первой линии задержки, первый блок регуляторов, выходы которого соединены с первыми входа.ми основного сумматора, анализатор сигналов, выход которого соединен с входом блока управления, и адаптивный корректор, введены вторая линия задержки, второй блок регуляторов, дополнительный сумматор, знаковый перемножитель, два блока перемножителей, два блока сглаживающих фильтров, усилитель-ограничитель и переключатель, выход которого через усилитель-ограничитель подключен к входу анализатора сигналов и к первым входам первого .и второго блоков перемножителей, выходы которых соединены с входами соответственно первого и второго блоков сглаживающих фильтров, выходы которых подключены к управляюп 1 им входам соответственно первого и второго блоков регуляторов, инфор 109940 1 10 15 20 25 30 35 40 45 50 55 мационные входы которых соединеныс первыми выходами соответственнопервый и второй линий задержки, вторые выходы которых подключены квторым входам соответственно первого и второго блоков перемножителей,причем второй выход приемника подключен к входу второй линии задержки, центральный из первых выходовкоторой соединен с первым входомзнакового перемножителя, второйвход которого соединен с первым выходом блока управления, второй выходкоторого, соединен с первым входомпереключателя, второй вход которогосоединен с выходом основного сумматора, вторые входы основного сумматора соединены с выходами второгоблока регуляторов, выход знаковогоперемнозителя подключен к первомувходу дополнительного сумматора,второй вход которого подключен кцентральному из первых выходовпервой линии задержки, а выход дополнительного сумматора соединен стретьим входом переключателя,На фиг,1 изображена структурнаяэлектрическая схема предложенногоустройства; на фиг.2-4 - диаграммы,поясняющие работу устройства.Устройство для адаптивного приема дискретных сигналов содерзитприемник 1, адаптивный корректор 2,первую и вторую линии 3 и 4 задерж"ки, первый и второй блоки 5 и 6 регуляторов, основной сумматор 1,первый и второй блоки 8 и 9 перемножителей, первый и второй блоки 10 и1 1 сглаживающих фильтров, усилительограничитель 12, анализатор 13 сигналов, блок 14 управления, переключатель 15, дополнительный сумматор 1 б, знаковый перемножитель 11,Приемник содержит первый и второйперемнозители 18 и 19, интеграторы20 и 21, генератор 22, фазовращатель 23,Устройство по однолучевому коротковолновому каналу работает следую-.щим образом.фазоманипулированный сигнал Я(й),поступающий на вход приемника 1,может быть представлен в видеЯ(е) К сов оС, где Е(й) - ФИогибающая сигнала, несущая полезнуюинформацию, шн - несущая частотапринимаемого сигнала.Этот сигнал в перемнозителях 18и 19 перемнозается с опорными колеба5 1тируя. Устройство в целом в начальный момент не работает, посколькунет управляющих сигналов на регуляторах блоков 5 и 6,Функциональные блоки устройствапо назначению разделяются на двегруппы. Первая группа - блоки собственно взвешенного сложения (секционные) - линии 3 и 4 задержки,блоки 5 и 6 регуляторов, сумматора 7, которые предназначены длявзвешенного сложения мощности лучей сигнала. Вторая группа - блокиперемножителей 8 и 9, блоки 10 и 11сглаживающих фильтров - представляетсобой коррелометр, предназначенныйдля получения импульсной реакцииканала связи на единичный элементарный символ. Импульсная реакция линейного четырехполюсника являетсяважной характеристикой, определяющей его частотные свойства, и определяет взаимную корреляционнуюФункцию между сигналами на входе ивыходе четырехполюсников.Импульсная реакция канала связидает полную картину многолучевостирадиоканала с характеристикой интенсивностей лучей, их знака, времени запаздывания лучей. Она представляется в форме ряда Котельниковаэлементарной функцией которой является функцияз 1 п х(Фиг,ЗО). Этахкфункция симметрична, имеет в отсчетных точках нулевые значения кромеосновной, в которой функция имеетединичное значение. Отсчетные точкиФункции берутся во времени с так 1том Т =, где Г - верхняя гра 2 КВничная частота спектра информационного сигнала К(С).В связи с этим, при изображенииимпульсной реакции нет необходимости изображать полностью временныезп хформы лучей в виде. в -", е можнохдпользоваться решетчатым изображениемФункции в виде высоты линии основного отсчетного значения. Импульсную реакцию радиоканала получатьзондированием единичного импульсанет необходимости, что заменяетсявычислением взаимно корреляционнойФункции между информационным сигналом в подканалах, обладающих многолучевостью, и информационным сигналом с выхода адаптивного корректора 109940 62, в котором мешающие лучи подавлены.На Фиг.36 показана функция з 1 п хк5 не оптимально стробированхкная по времени, что приводит к разложению данной функции в ряд Котельникова с коэффициентами, равнымизначениям функции в отсчетных точках.На фиг.ЗВ показан пример импульсной реакции двухлучевого канала с задержкой второго луча, не 15кратной 1/2 й что фактически являВется примером многолучевого сигнала.Поэтому работа устройства рассмат.ривается на примере двухлучевогосигнала (фиг.4) с задержкой Фкратной величине времени 1/2 ГВ. Импульсные реакции изображены решетчатыми, от которых может быть сделан переход к непрерывному изображению импульсных реакций. типа представленных на фиг,З,С появлением сигнала на выходеадаптивного корректора 2 в блоках8 и 9 перемножителей начинает вычисляться импульсная реакция радиоканала. Выходы (отводы) с секционных линий 3 и 4 заДержки, подаваемыена блоки 8 и 9 перемножителей, смещены относительно отводов, подаваемых на блоки 5 и 6 регуляторов навеличину задержки сигнала в адаптивном .корректоре 2 ( ). Это необходимо для временного согласованияперемножаемых сигналов.Поскольку в данном случае речьидет об однолучевом сигнале, тоимпульсная реакция радиоканала представляется на выходах блоков фильтзьп хкров решетчатой функциейх(фиг.Зю ), т.е. напряжение присутствует только на центральных выходах блоков 18 и 17 фильтров. Величина и знак этих напряжений целикоми полностью подчинаются закономер" 50 ностям (фиг,2 В, ъ )снеи -О 3 )11 Ю е еп 1 ы -ш )1+.Эти напряжения, попадая на центральные регуляторы блоков 5 и 6 регуляторов, начинают согласованноуправлять прохождением сигналов сцентральных выходов отводов секционных линий 3 и 4 задержек, ввременное положение, т.е. задержка не зависит от изменения соотношения интенсивностей лучей в исходном многолучевом сигнале, как в известном устройстве для адаптивного приема дискретных сигналов, в котором на выход адаптивного корректора 2 проходит только сильный луч исходного сигнала.При изменении соотношений интен сивностей лучей информационный сигнал в итоге на выходе адаптивного корректора 2 получает дополнительную задержку на величину разности хода лучей исходного сигнала. Это означает, что в предлагаемом устройстве не нужны дополнительные узлы по компенсации временных смещений информации, называемые устройствами цикловой синхронизации. Точность коррекции адаптивным корректором 2 повышается, поскольку улучшилось соотношение лучей в результирующем сигнале в пользу основного луча.Анапогично может быть рассмотрена работа устройства на примере трехлучевого сигнала,Таким образом, в результате введения новых узлов и связей создаетсявозможность приема дискретных сигналов в многолучевом коротковолновом канале с привлечением энергиивсех лучей, что позволяет повыситьпомехоустойчивость приема информации и, как следствие, снизить мощность радиопередатчика, что явля ется важным фактором в организациии обеспечении радиосвязи.Энергия лучей при этом слагаетсяалгебраически, а помех - геометрически. Исключаются срывы работы 15 устройства, вызванные перестройкойадаптивного корректора при переходеприема с одного луча на другой,так как результирующий сигнал обеспечивает постоянство превышения 20 основного (центрального) луча надсмежными (мешающими). Установлено, что работа устройства не требует дополнительных 2 Б устройств по компенсации .временныхсмещений информации, а также повышает точность коррекции сигнала./5 Патент", г. Ужгород, улПроектная ал Тираж Государс делам изо осква, Ж 35 венного коми ретений и о 5, Раушская Подписноеета СССРрытийаб., д. 4
СмотретьЗаявка
3452196, 11.06.1982
ПРЕДПРИЯТИЕ ПЯ Г-4812
ГРАЧЕВ ВИКТОР ФИЛИППОВИЧ, БОЧКОВ ВЯЧЕСЛАВ КОНСТАНТИНОВИЧ, КЛИМИН ВАЛЕРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: H04L 27/227
Метки: адаптивного, дискретных, приема, сигналов
Опубликовано: 23.08.1984
