Котченко

Номер патента: 1820944

Опубликовано: 07.06.1993

Авторы: Аксамитный, Аксенов, Афанасенко, Котченко

МПК: G05F 1/569

Метки: импульсный, постоянного, стабилизатор

...последовательно с усилителем постоянного тока 6,.Это.приводит к тому, что регулирующий транзистор 1 призакрывается настолько, что через него протекает допустимый ток короткого замыкания стабилизатора, кото 25 замыкании на выходе стабилизатора, При длительном режиме короткого замыкания стабилизатора она не защищает его от отказа, особенно, когда усилитель постоянноготока 6 выполнен на одном транзисторе. Этот недостаток устранен в схеме; ЗО представленной нефиг.2 Здесь опорное напряжение источника опорного напряжения 8 при перегрузке по току или коротком замыкании на выходе. стабилизатора становится практически равным нулю, так как оно равно только падению напряжения на транзисторном ключе 24, находящемся в насыщенном состоянии....

Номер патента: 1788515

Опубликовано: 15.01.1993

Авторы: Аксенов, Афанасенко, Безуглов, Котченко

МПК: G05F 1/56, H02M 3/335

...Оп (фиг, 2 в). Одновременно от этой обмотки через выпрямители 17 и 23 заряжаются конденсаторы сглаживающего фильтра 18 вспомогательного источника 16 и емкостного накопителя 25 (фиг. 2 г), соответственно О 1 а и Огь, В момент времени с (фиг. 2 д) сигнал О. достигает величины Опор срабатывания транзисторного компаратора напряжения 19, который закорачивает базу силового транзисторного ключа 1 с общей шиной, что приводит к его призакрыванию. Развивается обратный лавинообразный процесс, который способствует быстрому запиранию силового транзисторного ключа 1 (фиг, 2 б - момент времени т 1), что обеспечивается обмоткой положительной обратной связи 11 и конденсатором 15 цепи 12. В момент времени т 1 закрывания сиг ового...

Номер патента: 1755354

Опубликовано: 15.08.1992

Авторы: Аксенов, Афанасенко, Безуглов, Котченко, Сыцевич

МПК: H02M 3/337

...транзисторов и по выходу 39 - с управляющего входа управляемого ключевого элемента 13, которые благодаря этому находятся в проводящем состоянии (фиг,2 д), Так как в момент времени 10 потенциалы Окэ 1 и Окэ 4 на транзисторах 1 и 4 понижаются, то по цепи: плюсовой вывод источника 7 постоянного тока, переход коллектор-эмиттер транзистора 1, первичная обмотка 5 выходного трансформатора 6, переход коллектор-эмиттер транзистора 4, общая шина, минусовойвывод источника 7 постоянного тока, начинает протекать ток, Вследствие этого в обмотке 12 выходного трансформатора 6 наводится ЭДС, которая вызывает ток в цепи: обмотка 12 выходного трансформатора 6, управляемый ключевой элемент 13 (так как он открыт), первичная обмотка 14 переключающего...

Номер патента: 1735980

Опубликовано: 23.05.1992

Авторы: Аксенов, Афанасенко, Котченко

МПК: H02M 3/335

Метки: постоянного, постоянное

...Фильтр 21, цепь отрицательной обратной связи 22, подключенную между нагрузкой 18, на которойстабилизируется напряжение, с однойстороны и входом компаратора 3 и по"7 17 выпрямительи резистор 8 заряжается вспомогательный дополнительный емкост ной накопитель б (см.фиг.3, г), зачи" тывающий компаратор напряжения 3.Величина его емкости 28 выбирается такой, цтобы накопленной энергии было достаточно для поддержания в открытом состоянии запирающего транзистора 5 втечение заданного времени, которое зависит и от резистора 29 емкостного накопителя 6. В момент времени с (фиг.2,в), когда величина сигнала 0 достигнет величины Ю л порога срабатывания компаратора напряжения 3, последний включается и остается во включенном состоянии до тех пор, пока не...

Номер патента: 1628166

Опубликовано: 15.02.1991

Авторы: Аккизов, Афанасенко, Котченко, Сыцевич

МПК: H02M 3/335

Метки: однотактный, постоянного

...цепи вторичной обмотки 18, который заряжает конденсатор 21 и питает нагрузку 19 (фиг.2 ж),С приходом в момент з нового импульса напряжения (тока) с генератора 15 описанные процессы повторяются.Ло мере зарядки конденсатора 21 на- пряжение на нагрузке увеличивается и по достижении заданного значения включается цепь 23 отрицательной обратной связи, которая добавляет в сигнале Опостоянную составляющую Ор (фиг.2,в послемомента ь) такой величины, чтобы длительность открытого состояния силового транзисторного ключа 1 была достаточной для поддержания на нагрузке 19 заданной величины напряжения О (фиг,2 ж).С увеличением напряжения питания Онп (фиг,2 а, момент тт) увеличивается крутизна наклона пилообразной части напряжения О (моменты О-та на...

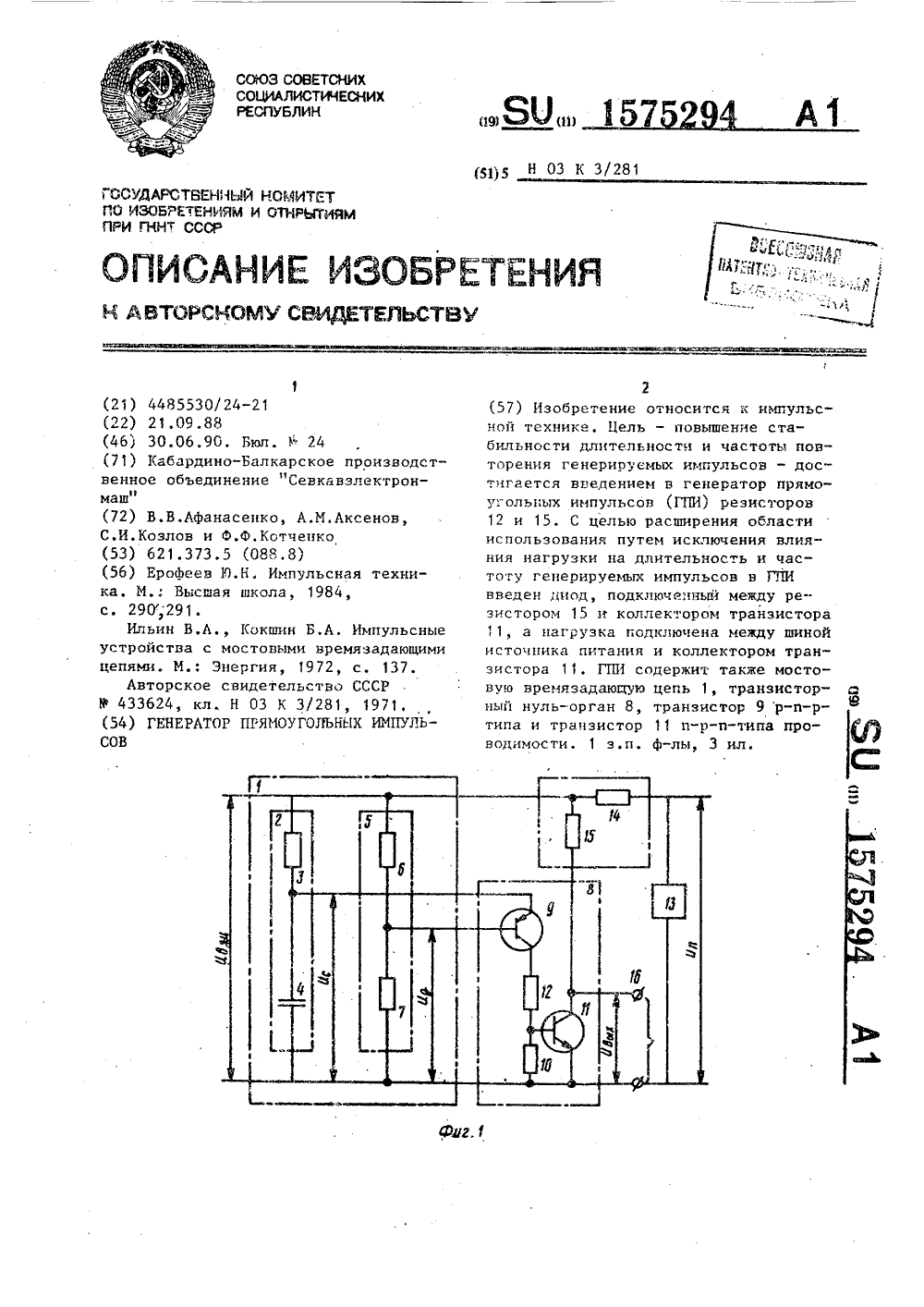

Номер патента: 1575294

Опубликовано: 30.06.1990

Авторы: Аксенов, Афанасенко, Козлов, Котченко

МПК: H03K 3/281

Метки: генератор, импульсов, прямоугольных

...11 начинает протекать ток, который, усиливаясь транзистором 11, приводит к5294 6 10 15 20 25 30 35 40 45 50 5 157 ответвлению части тока, протекающего через резистор 14, в резистор 15.Потенциал в точке соединения резисторов 14 и 15 и, соответственно, на входной диагонали мостовой время- задающей цепи 1 понижается, что автоматически приводит к понижению потенциала на средней точке делителя 5 напряжения и еще большему открыванию транзистора 9 нуль-органа 8. Развивается лавинообразный процесс, в результате которого напряжение Пщ ц входной диагонали мостовой времязадающей цепи 1 уменьшается скачком со значения Б вэ до У е ц6 ц на фиг. 2 а). Транзисторы 9 и 11 нуль-органа 8 полностью открываются фиг. 2 в) и конденсатор 4 разряжается по...

Номер патента: 1566381

Опубликовано: 23.05.1990

Авторы: Котченко, Пашинский, Тузина, Штак

МПК: G06G 7/48

Метки: систем, фотографических, характеристик

...информационный вход ключа 3 через инвертор 14, изменяя таким образом свой знак на противоположный. При обработке нечетных полупериодов коммутатор 13 связывает выход блока 6 вычитания непосредственно с входом ключа 3, Такой режим работы коммутатора 13 обеспечивается делителем 11 частоты и триггером 12, Для этого коэффициент деления делителя 11 устанавливается равным числу точек реализации Р(х), приходящихся на один полу- период.После считывания информации .из последнего запоминающего элемента блока 5 памяти на выходе счетчика 26 блока 1 управления формируется сигнал, сбрасывак;ий триггеры 24 и 2, что автоматически прекращает дальнейшее считывание "нформации и запирает ключ 3. Тем самым обеспечивается запоминание информации на выходе...

Номер патента: 1473078

Опубликовано: 15.04.1989

Авторы: Афанасенко, Басанов, Козлов, Котченко, Трифоненкова, Уначев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...1 и 2 также повторяется. Если в момент времени е сигнал "1"снимается с шины, то импульс с выхода генератора 13, пришедший после момента времени й , не может изменить состояние элементов устройства. Таким образом, при сигнале "0" на шине 12 процесс широтно-импульсного преобразователя аналоговых сигналов блокирован..С помощью воздействия Ьзз можно организовать управление по.логическому сигналу.Длительность выходного сигнала при отсутствии блокировки определяется временем зарядаконденсатора 5, которое можно определить из выраженияЬ,йС(1)ЗЬРЦЬтоп Тгде Ь = П +Ц= - , ---С, Оп оЭТ 1 ЦЕсли на входную шину 10 поступает аналоговый сигнал, а на входной шине. 12 установлен сигнал "1", устройство работает следующим образом.При подаче входного...

Номер патента: 1363412

Опубликовано: 30.12.1987

Авторы: Ильин, Колосков, Котченко, Ланцман

МПК: H02P 5/36

Метки: переменного, электропривод

...сигнала на управляющемвходе 13 блока 9 управления (при переходе из "0" в "1") и вырабатываетположительный импульс длительностью ЬТЪВозможны следующие режимы работыэлектропривода.Режим Стоп".При подаче на управляющие входы10, 11, 13, 14 кодовых комбинаций0000 или 0001 выходные сигналы блока 9 управления равны нулю, оптотиристоры 7 и 8 закрыты, диагоналимостов 5 и 6 разомкнуты и обмотки2 и 3 двигателя 1 обесточены.Режим "П" (вращение в условномнаправлении "вправо" с максимальнойскоростью).При подаче на управляющие входы10, 11, 13, 14 кодовой комбинации1001 имеем Б, =1, 0,6 =О, оптотиристор 7 открыт, оптотиристор 8 закрыт,диагональ моста 5 замкнута, а моста6 разомкнута, при этом на обмотки2 и 3 подано напряжение, фазировкакоторого...

Номер патента: 1327247

Опубликовано: 30.07.1987

Авторы: Аксенов, Афанасенко, Козлов, Кольчик, Котченко

МПК: H02M 3/135

Метки: постоянного, постоянное, преобразования

...сигналом рассогласования узла 14 сравнения. Через Формирователь 7 сигнал модулятора 16 подается на основной силовойключ 2, открывая его и тем самым подключая источник 1 постоянного напряжения к нагрузке 9 через дроссель 6ЬСЭ-Фильтра 5. Переключающий диод 8к этому моменту уже полностью закрыт.С приходом следующего импульса задающего генератора указанный процессповторяется.Устройство по Фиг.З, представляющее собой конвертор напряжения, работает следующим образом.45 3 327При подаче напряжения Бна схему 10 управления через узел первичного запуска 20 начинает работать задающий генератор 11. Через формирователь 12, имеющий гальваническую развязку, это напряжение поступает на дополнительный силовой ключ 3, открывая его на время...

Номер патента: 1246308

Опубликовано: 23.07.1986

Авторы: Ильин, Котченко, Ланцман, Сегалович, Шеметилло

МПК: H02P 1/42

Метки: асинхронным, конденсаторным, электродвигателем

...ориентируется в фиксированном положении.Вращающий момент отсутствует,Действие внешних сил, стремящихсяизменить положение ротора, приводитк появлению тормозного электромагнитного момента (фиг. 3). 4При подаче на управляющие входы 10-13 кодовой комбинации 1111 на выходах 15-16 формируются сигналы, повторяющие синхронизирующий сигнал на входе 14. На обмотки 2 и 3 подается однополупериодное напряжение одинаковой фазы. Вращение в условном направлении вправо с максимальной скоростью (режим 28, фиг, 2).Реализуется подачей на управляющие входы 10-13 любой из кодовых комбинаций 0001, 0101. На выходах 15 и 16 формируются сигналы логической единицы и нуля соответственно, оптотиристор 7 открывается, а оптотиристор 8 закрыт. Диодный мост 5...

Номер патента: 1244760

Опубликовано: 15.07.1986

Авторы: Афанасенко, Домбровский, Котченко, Марчук, Редько

МПК: H02M 3/335

Метки: постоянного, стабилизированный

...Это является существенным недостатком этого устройства, так как при низком напряжении включения реле, энергия, накопленная в конденсаторе 11, и напряжение на нем могут оказаться недостаточными для запуска 10 блока 5 управления и соответственно инвертора 1. Низкое напряжение выключения реле опасно тем, что при перегрузке инвертора энергия на схему управления некоторое время пода ется с конденсатора 11. Активные элементы, например транзисторы инвертора, входят в активный режим работы, что может, привести к выходу из строя. 20Более соверШенным. является блок 10. переключения, функциональная схема которого кроме обмотки электромагнит 7ного реле 16 постоянного тока с электромеханическими контактамю 7, 8 и 13, 14, содержит электронный...

Номер патента: 1142879

Опубликовано: 28.02.1985

Авторы: Златкин, Ильин, Котченко, Кочинев, Ланцман, Сегалович

МПК: H02P 5/36

Метки: переменного, электропривод

...диагональ которого через конденсатор подключена к выводам, предназначеннымдля подключения к источнику питания,введены логический элемент НЕ, логический элемент 2-2 ИИЛИ-НЕ с двумяуправляющими входами и источник синхронизирующего сигнала, подключенныйк входу логического элемента НЕ,выход которого подключен к третьемувходу логического элемента 2-2 ИИЛИНЕ, четвертый вход которого подключен к источнику синхронизирующегосигнала 1 выход логического элемента 2-2 ИИЛИ-НЕ соединен с анодомсветодиода оптронного тиристора,На фиг. 1 представлена схемаэлектропривода переменного тока; нафиг. 2 - временные диаграммы для режима вращения 11 Вправо"; на фиг. 3то же, для режима вращения "Влево",Устройство содержит асинхронньйдвухфазный...

Номер патента: 1135001

Опубликовано: 15.01.1985

Авторы: Авдушев, Ильин, Котченко, Кочинев, Ланцман, Сегалович

МПК: H02P 5/36

Метки: переменного, электропривод

...элемент 2 И 14,;причем первый управляющий вход 15подключен к первому входу элемента 2-2 ИИЛИ-НЕ 11, второй вход 16 10которого подключен к зажиму 8 дляподключения источника синмронизирующего сигнала, второй управляющийвход 17 подключен к третьему входуэлемента 2-2 ИИЛИ-НЕ 11, четвертый 15вход 18 которого подключен к выходупервого элемента НЕ 9, вход которогоподключен к зажиму 8 для подключенияисточника синхронизирующего сигнала,выход элемента 2-2 ИИЛИ-НЕ 11 подключен к входам второго элемента НЕ 10и элемента 12 задержки, выход которого подключен к одному из входов элемента 2 И-НЕ 13, к другому входу которого подключены третий управляющий 25вход 19, выходы элемента НЕ 9 и элемента 2 И-НЕ 13 подключены к соответствующим входам элемента 2...

Номер патента: 1117804

Опубликовано: 07.10.1984

Авторы: Ильин, Котченко, Ланцман, Сегалович

МПК: H02P 1/42

Метки: переменного, электропривод

...двухфазный асинхронный двигатель, обмотка возбуждениякоторого подключена к источнику питания, концы обмотки управления через 10одни диагонали четырех попарно соедииениых выпрямительных мостов подключаются к источнику питания переменного тока, причем другие диагоналиэтихмостов шунтированы оптотиристорами, управляющие светодиоды. которыхподключаются к источнику управляющегосигнала 1.Недостаток этого устройства заклю-,чается в сложности схемы вследствиесравнительно большого количествасиловых элементов - четырех оптотиристоров и четырех диодных мостов, чтоснижает надежность устройства, ухудшает весогабаритные характеристики 25привода. В устройстве требуется такжевключение в цепь управления элементов задержки во избежание...

Номер патента: 955477

Опубликовано: 30.08.1982

Авторы: Ильин, Котченко, Кочинев, Сегалович

МПК: H02P 5/36

Метки: переменного, электропривод

...тиристор 4, состоящий из тиристора 5 и управляющего светодиода б, выпрямительный мост 7 и конденсатор Ь соединена с источником питания, анод управляющего светодиода б соединен через резисторы 9 и 10 с выходами соответствующих импульсных усилителе11 и 12, входы 13 и 14 которых являются управляющими входами, а входы 15 и 1 б через диоды 17 и 18 соединены с дифференцирующими цепями, со.-стоящими из резисторов 19,20 и кон-. денсаторов 21,22. Дифференцирующие цепи соединены с диагональю моста, состоящего из резисторов 23,24 и разнополярно включенных стабилйтронов 25 и 2 б,Устройство работает следующим образом.Обмотка 3 управления двухфазного асинхронного электродвигателя 1 питается выпрямленным двухполупериодным напряжением от...

Номер патента: 246633

Опубликовано: 01.01.1969

Авторы: Захарова, Котченко, Кочинев, Ленинградский

МПК: G05B 11/12

Метки: следящая

...напряжения из мерительного элемента; 2 - измерительныйэлемент; 3 - элемент сравнения; 4 - усилитель сигналов частоты измерительного элемента; б - генератор коммутирующего напряже ния модулятора; б - транзисторный модуля. Зо тор; 7 - усилитель сигналов частоты модуля246633 фиг.1 тора; 8 - исполнительный двигатель; 9 - схема совпадения.Сигнал рассогласования, представляющий собой переменную составляющую частоты генератора,1, с выхода усилителя 4 поступает в модулятор б, коммутирующая цепь которого через схему совпадения 9 присоединена к генератору питающего напряжения измерительного элемента.Из модулятора б после усилителя 7 модулированный сигнал поступает в управляющую обмотку исполнительного двигателя,Генераторы 1 и б имеют по два...

Номер патента: 233127

Опубликовано: 01.01.1969

Авторы: Колодко, Котченко

МПК: B23K 3/02

Метки: паяльник, распайкимодулей, ручной, электрический

...дмет изобретения Ру 1 но" электрисски" паяльник для распа"одолей, содержащии корис, электронагревательный элемент, ручку с токоведущих проводами и паяющим стержнем, отлчато ,игся тем, что, с целью надежной одновременной распайки всех штырьков модуля, паяющий стержень выполнен чечевицевидного сечения с прямоугольным основанием, снабженным четырьмя направляющими ребрами, разделенны ми попарно двумя канавками для сбора при- поя Известны ручные электрические паяльники для одновременной распайки всех штырьков модуля и удаления припоя вакуумными насосами или резиновыми грушами.Паяющий стержснь электропаяльника снабжен Т-образн Наконечником. Однао таким электропаяльником в ряде случаев невозможно,производить одновременную распаику и...

Номер патента: 132677

Опубликовано: 01.01.1960

Авторы: Вавилов, Котченко, Солодовников

МПК: H03L 1/00

Метки: генератор, инфранизкочастотных, колебаний, синусоидальных, электронный

...в интеграторах электрон 1 ных моделей. Дрейф и сеточные токи входных каскадов усилителей оказывают на работу генератора незначительноевлияйие, так как контур генератора охвачен по постоянному току стопроцентной отрицательной обратной связью.Нестабильность частоты генерируемых колебаний всецело определяется нестабильностью параметров колебательной системы и практически очень мала. Частоту колебаний генератора можно изменять плавно в пределах двух-трех декад, применяя в качестве делителей 3 и 4 декадные делители. Переход на другой частотный диапазон легко осуществить путем соответствующего изменения, параметров апериодического и интетрирующего звеньев, Минимальное значение частоты колебаний генератора в значительной мере определяется...
