Формирователь импульсов

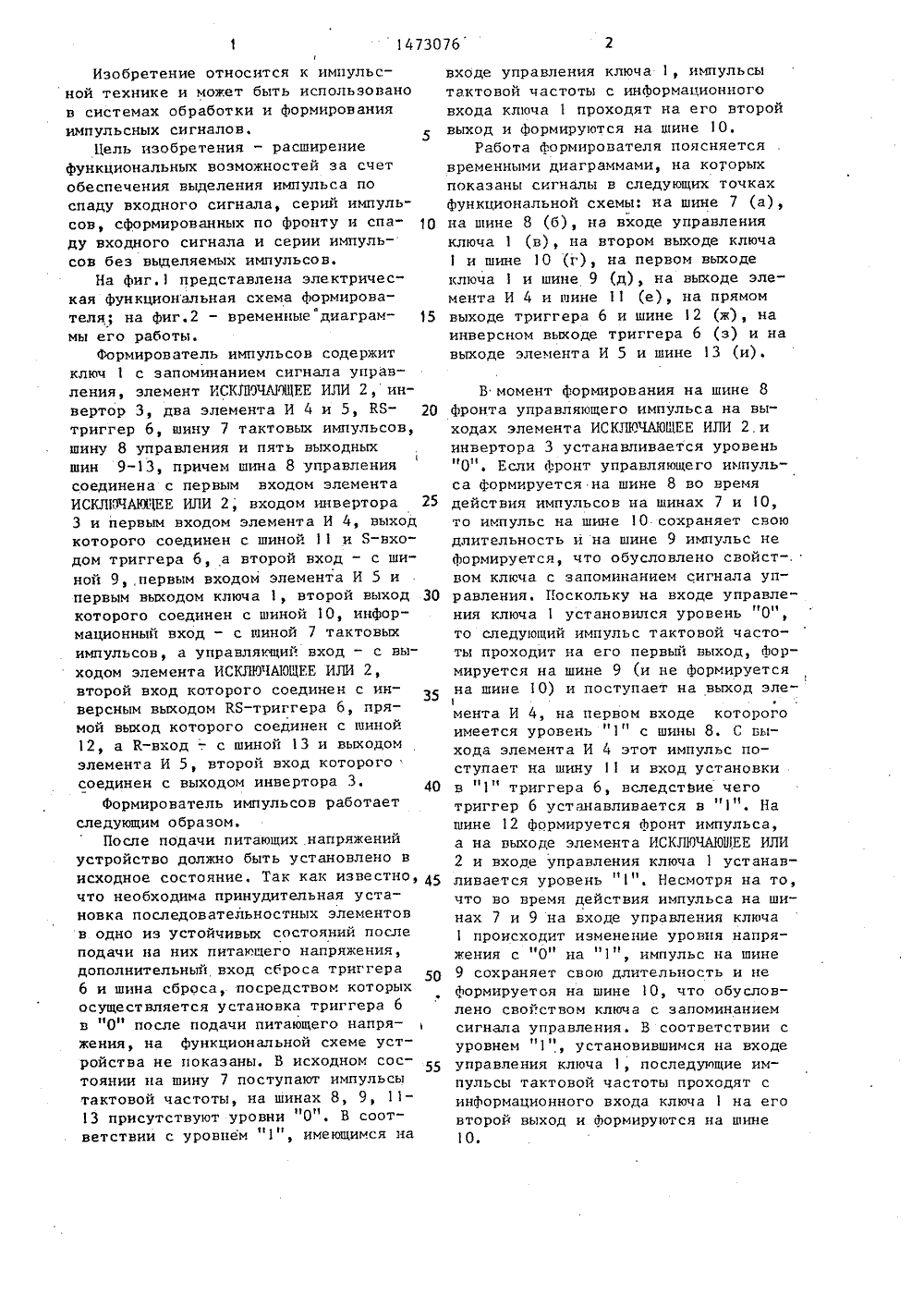

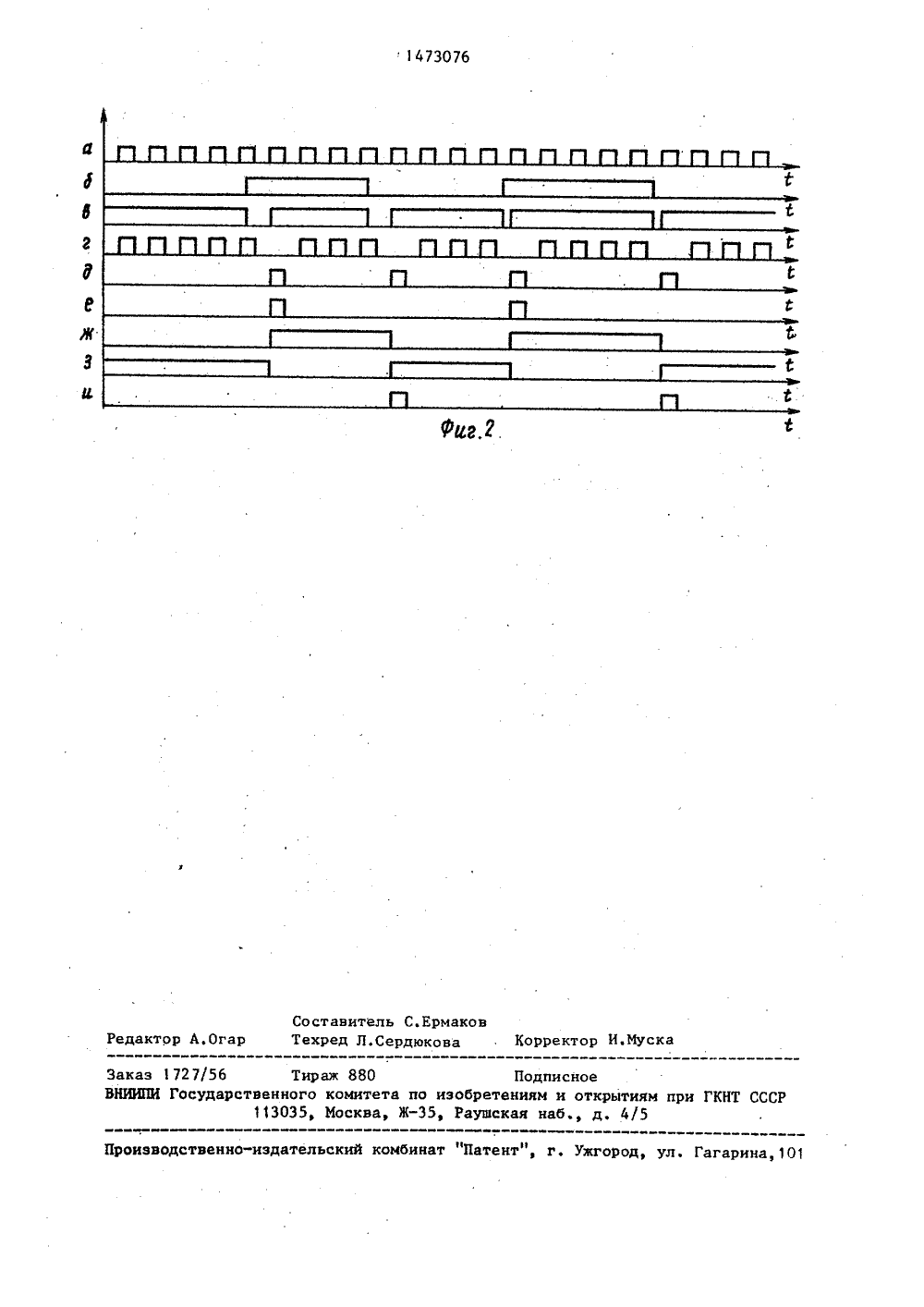

Изобретение относится к импульсной технике и может быть использованов системах обработки и формированияимпульсных сигналов,5Цель изобретения - расширениефункциональных воэможностей за счетобеспечения выделения импульса поспаду входного сигнала, серий импульсов, сформированных по фронту и спаду входного сигнала и серии импульсов без выделяемых импульсов.На Фиг,1 представлена электрическая Функциональная схема формирователя; на фиг.2 - временные диаграммы его работы.Формирователь импульсов содержитключ 1 с запоминанием сигнала управления, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2, инвертор 3, два элемента И 4 и 5, КБтриггер б, шину 7 тактовых импульсов,шину 8 управления и пять выходныхшин 9-13, причем шина 8 управлениясоединена с первым входом элементаИСКЛЮЧАЮЦЕЕ ИЛИ 2; входом инвертора 253 и первым входом элемента И 4, выходкоторого соединен с шиной 11 и Я-входом триггера б, а второй вход - с ши"ной 9 первым входом элемента И 5 ипервым выходом ключа 1, второй выход 30которого соединен с шиной 10, информационный вход - с шиной 7 тактовыхимпульсов, а управляющий вход - с выходом элемента ИСКЛУЛАЮЩЕЕ ИЛИ 2,второй вход которого соединен с инверсным выходом КБ-триггера б, прямой выход которого соединен с шиной12, а К-вход в . с шиной 13 и выходомэлемента И 5, второй вход которогосоединен с выходом инвертора 3.40формирователь импульсов работаетследующим образом.После подачи питающих напряженийустройство должно быть установлено висходное состояние, Так как известно, 45что необходима принудительная установка последовательностных элементовв одно из устойчивых состояний послеподачи на них питающего напряжения,дополнительньл вход сброса триггер 506 и шина сброса, посредством которыхосуществляется установка триггера бв "0" после подачи питающего напряжения, на Функциональной схеме устройства не показаны. В исходном состоянии на шину 7 поступают импульсытактовой частоты, на шинах 8, 9, 1113 присутствуют уровни "0". В соответствии с уровнем "1", имеющимся на входе управления ключа 1, импульсы тактовой частоты с информационного входа ключа 1 проходят на его второй выход и Формируются на шине 10Работа формирователя поясняется временными диаграммами, на которьх показаны сигналы в следующих точках функциональной схемы: на шине 7 (а), на шине 8 (б), на входе управления ключа 1 (в), на втором выходе ключа 1 и шине 10 (г), на первом выходе ключа 1 и шине 9 (д), на выходе элемента И 4 и шине 11 (е), на прямом выходе триггера 6 и шине 12 (ж), на инверсном выходе триггера 6 (з) и на выходе элемента И 5 и шине 13 (и). В момент Формирования на шине 8 фронта управляющего импульса на выходах элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2.и инвертора 3 устанавливается уровень "0". Если фронт управляющего импульса формируется на шине 8 во время действия импульсов на шинах 7 и 1 О, то импульс на шине 1 О сохраняет свою длительность и на шине 9 импульс не формируется, что обусловлено свойст-. вом ключа с запоминанием сигнала управления, Поскольку на входе управления ключа 1 установился уровень "0", то следующий импульс тактовой частоты проходит на его первьл выход, формируется на шине 9 (и не формируется на шине 10) и поступает на выход элемента И 4, на первом входе которого имеется уровень "1" с шины 8. С выхода элемента И 4 этот импульс поступает на шину 1 и вход установки в "1" триггера 6, вследствие чего триггер 6 устанавливается в "1". На шине 12 формируется Фронт импульса, а на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 и входе управления ключа 1 устанавливается уровень , Несмотря на то, что во время действия импульса на шинах 7 и 9 на входе управления ключа 1 происходит изменение уровня напряжения с "0" на "1", импульс на шине 9 сохраняет свою длительность и не формируетоя на шине 10, что обусловлено свойством ключа с запоминанием сигнала управления. В соответствии с уровнем "1", установившимся на входе управления ключа 1, последующие импульсы тактовой частоты проходят с информационного входа ключа 1 на его второй выход и формируются на шине 10.В момент формирования на шине 8спада управляющего импульса на .выходах элемента ИСКЛЮЧАЯНЕЕ ИЛИ 2 и инвертора 3 устанавливаются уровни со 5ответственно "0" и "1", Если спад управляющего импульса Формируется нашине 8 во время действия импульсовна шинах 7 и 1 О, то импульс на шине10 сохраняет свою длительность и неформируется на шине 9, что обусловле-но свойством ключа с запоминаниемсигнала управления. Поскольку на входе управления ключа 1 усгановилсяуровень "0", то следующий импульстактовой частоты проходит на его первый выход, формируется на шине 9 (ине Формируется на шине 10) и поступает на выход, элемента И 5, на первом входе которого имеется уровень 20"1" с выхода инвертора 3. С выходаэлемента И 5 этот импульс поступаетна шину 13 и вход сброса триггера 6,вследствие чего триггер 6 устанавливается в "0", на шине 12 формируется 25спад импульса, а на выходе элементаИСКЛЮЧАЮЩЕЕ ИЛИ и входе управленияключа 1 устанавливается уровень"1". Изменение уровня напряжения навходе управления ключа 1 не влияет 30на длительности импульсов, формируе"мых в это время на шинах 9 и 13. Всоответствии с уровнем "1", установившимся на входе управления ключа 1,последующие импульсы тактовой частоты проходят с информационного входаключа 1 на его второй выход и формируются на шине 10. При этом устройство возвращается в исходное состояние.40Таким образом, в результате завремя цикла работы устройства,инициированного поступлением управляющего импульса на шину 8, на шине10 формируется последовательность им 45пульсов тактовой частоты, не содержащая импульсов, сформированных поФронту и спаду управляющего импульса, на шине 9 Формируются два импульса с параметрами импульсов тактовой.50частоты, причем первый импульс формируется по фронту, а второй импульс - по спаду управляющего импульса, на шине 11 по фронту управляюще"го импульса формируется импульс с параметрами импульсов тактовой частоты,на шине 12 Формируется импульс, соответствующий управляющему импульсу исинхронизированный по фронту и спадуимпульсами тактовой частоты, на шине13 по спаду управляющего импульсаформируется импульс с параметрами импульсов тактовой частоты. Формула изобретенияФормирователь импульсов, содержащий ключ с запоминанием сигнала управления, информационный вход которого соединен с шиной тактовых импульсов, шину управления, Ю-триггер,прямой выход и Б-вход которого соединены соответственно с первой и второй выходными шинами, третью выходную шину, о т л и ч а ю щ и й с ятем, что, с целью расширения функциональных возможностей за счет выделения импульса по спаду входного сигнала, серий импульсов, сформированных по фронту и спаду входного сигнала, и серии импульсов без импульсов,сформированных по фронту и спадувходного сигнала, в него введены четвертая и пятая выходные шины, дваэлемента И, инвертор и элемент ИСКЛЮЧАЮЦЕЕ ИЛИ, первый вход которогосоединен с первым входом первого элемента И, входом инвертора и шиной управления, второй вход - с инверснымвыходом КБ-триггера, а выход - с управляющим входом ключа с запоминанием сигнала управления, первый выходкоторого соединен с третьей выходнойшиной, вторым входом первого элемента И и первым входом второго элемента И, а второй выход - с четвертойвыходной шиной, первая выходная шинасоединена с выходом первого элементаИ, К-вход триггера - с пятой выходной шиной и выходом второго элемента И, второй вход которого соединенс выходом инвертора,1473076 Ермаков Муска дактор А.О ррек в роизводственно-издательский комбинат "Патент", г, Уж ул. Гагарина,101 аказ 1727/56 НИИПИ Госуда ставительхред Л.Сер Тираж 880 Подписноевенного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раущская наб., д. 415
