Инжекционный сумматор-вычитатель

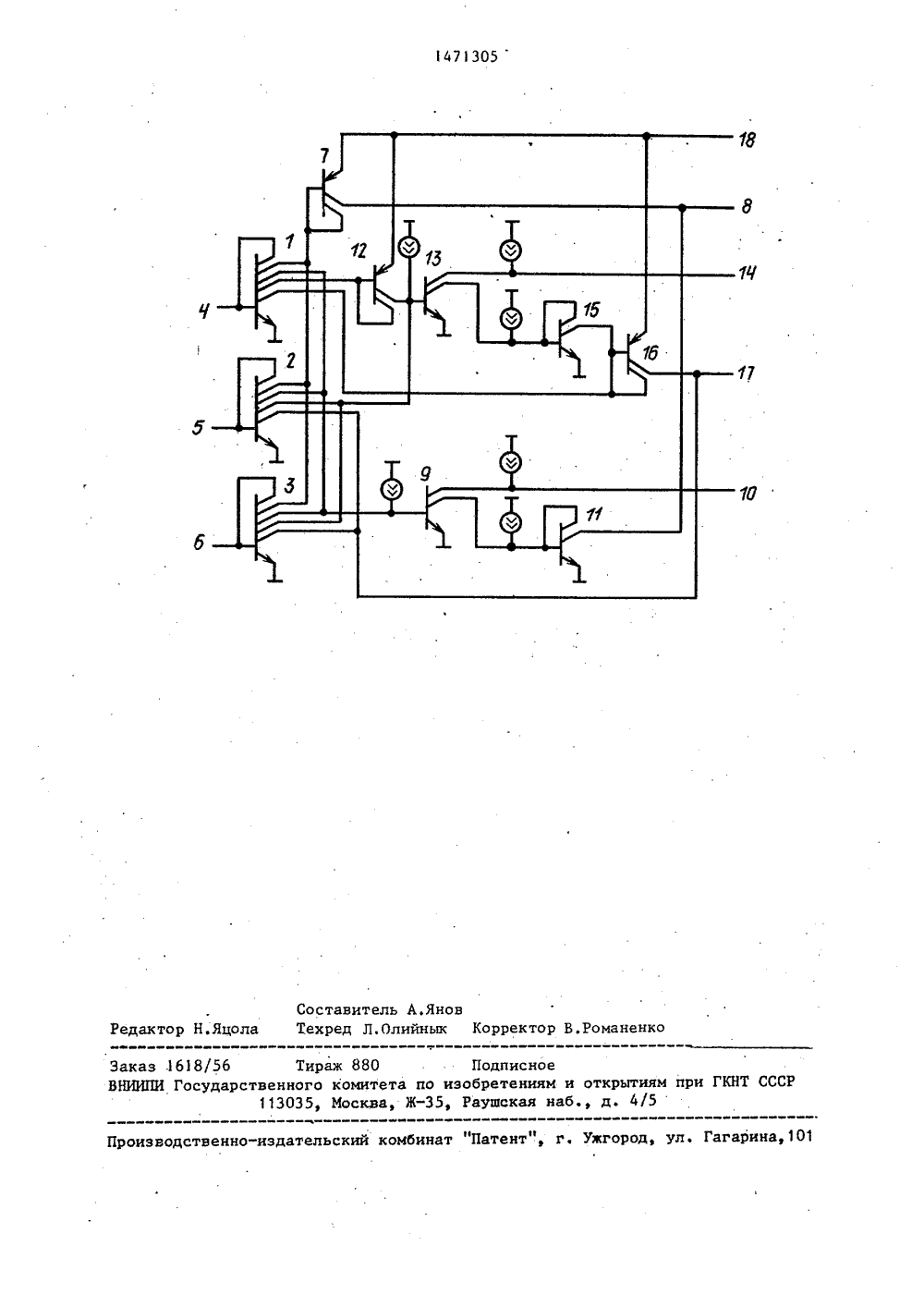

ра 15, коллектор которого соединен счетвертым коллектором транзистораи с базой третьего р-п-р-транзистора 16, коллектор которого соединен счетвертыми коллекторами транзисторов2 и 3 и с выходной шиной 17 разности, эмиттеры транзисторов 7, 12 и 16соединены с шиной 18 питания. В базытранзисторов 9, 11, 13 и 15 и в выходные шины 10 и 4 задаются токи инжектора, равные трем с половиной, четырем, половине, четырем, одному иодному уровню тока соответственно.Различные уровни тока, задаваемые 15инжектором, обеспечиваются соответствующим соотношением площадей коллектора и эмиттера инжекционного р-и-ртранзистора. Транзистор, включенныйпо схеме токового отражения, представляет собоймногоколлекторную транзисторную структуру, в которой соотношением площадей выходного коллектсра и коллектора обратной связи обеспечивается коэффициентом передачи тока, равным единице, то,есть выходнойток равен входному,Сумматор-вычитатель работает следующим образом,30Алгоритм реализации функций суммы;К, переноса р, разности Ы и заема Чнад операндами А,В,С имеет следующийвид::Е.= А+В+Спри (А+В+С) с 31; 35 р= О оф 2. = А+В+С у=1 при (А+В+С) ) 31 40 Ъ 7 = А-(В+С)Ч=О при Аъ (В+С) е И = (А+4)-(В+С)при А с(В+С),Ч=1 где 1 - единичный уровень тока.оОперанды подаются на входные шины ,4-6, На соединенных первых коллекторах входных транзисторов 1-3 про 50 исходит их суммирование, Ток, равный сумме входных токов, отводится этими коллекторами от базы транзистора 7, А так как этот транзистор включен по55 схеме токового отражения, точно такой же ток выдается в выходную шину 8 суммы, Такой же по величине ток отводится соединенными вторыми коллекторами входных транзисторов 1-3 от базы транзистора 9, включенного по схеме порогового детектора. Если этот отводимый ток будет меньше или равен 3 1 , транзистор 9 останется открытым. При этом он шунтирует своим первым коллектором выходную шину 10 переноса, а вторым - базу транзистора 11, включенного по схеме токового отражения, коллектор которого, соединенный с выходной шиной 8 суммы, не оказывает никакого влияния на величину тока, протекающего по ней, Если же сумма входных токов будет больше или равна 4 1 , транзистор 9 закрывается, так как в его базу инжектором задается ток , равный 3,5 1 который в этом случае полностью отводится входными транзисторами. 1 ри этом в шину 1 О переноса инжектором задается ток, равныи 1 , открывается ранее шунтируемый транзистором 9 транзистор 11 и отводит от выходной шины 8 суммы ток, равный 4 1 . Таким образом, сразу осуществляется реализация алгоритма сложения и переноса.Канал вычитания работает следующим образом. На входные шины 4 - 6 подаются операнды уменьшаемого, вычитаемого и заема соответственно. Ток, равный го величине входному току уменьшаемого, поданного во входную шину 4, отводится четвертым коллектором входного транзистора 1 от базы транзистора 16, включенного по схеме токового отражения. Следовательно, такой же по величине ток будет зада" ваться в выходную шику 17 разности, откуда через коллекторы входных транзисторов 2 и 3 отводится ток, равный сумме операндов, поступающих на шины 5 и 6 (вычитаемое и заем).В результате в выходной шине 17 формируется ток, равный разности входных операндов И=А-(В+С). Ток, равный по величине входному току, поступившему во входную шину 4, отводится входным транзистором 1 от базы транзистора 12, включенного по схеме токового отражения. Следовательно, такой же ток будет задаваться его коллектором в базу транзистора 13, включенного по схеме токового детектора, От его базы также отводится через коллекторы транзисторов 2 и 3 ток, равный суммевычитаемого и заема, а инжектором задается ток, равный 0,5 1,. При этом, если А"(В+С)О, транзистор 13 открывается и своими коллекторами шун" тирует выходную шину заема (Ч = 0) и базу транзистора 15, последний закрывается.Если А-(В+С) ( О, транзистор 13 закрывается, в выходную шину 14 инжектор задает ток, равный 1,(Ч=1), а открывшийся транзистор 15 отводит от базы транзистора 16 дополнительно ток, равный 4 1 . Этим достигается добавление к току уменьшаемого дополнительного тока, равного 4 1 .Таким образом, реализуется функция вычитания Я=(А+4)-(В+С).Формула изобретенияИнжекционный сумматор-вычитатель, содержащий три входных и-р-и-транзистора и первый р-п-р-транзистор, включенные по схеме токового отражения, первый п-р-п-транзистор, включенный по схеме токового детектора, второй п-р-п-транэистор, включенный по схеме токового отражения, первые коллекторы входных и-р-п-транзисторов соединены с базой первого р-п-р-транзистора, а вторые коллекторы - с базой первого п-р-п-транзистора, первый коллектор которого соединен с выходной шиной переноса, а второй .- с базой второго п-р-п-транэистора, коллектор которого соединен с коллектором первого р-и-р-транзистора и с выходной шиной суммы, в базу первого и второго п-р-п-транзисторов, а также в выходную шину переноса инжекторомзадаются токи, равные трем с половиной, четырем и одному уровню тока со.ответственно, эмиттер первого р-п-ртранзистора соединен с шиной питания,о т л и ч а ю щ и й с я тем, что,с целью расширения функциональныхвозможностей, в него введены второй 10 р-п-р-транзистор, включенный по схеме токового отражения, база которо"го соединена с третьим коллекторомпервого входного и-р"п-транзистора,третий п-р-п-транзистор, включенный 15 по схеме порогового детектора, базакоторого соединена с коллектором второго р-п-р-транэистора и с третьимиколлекторами второго и третьего входных п-р-п-транзисторов, а первый кол лектор - с выходной шиной заема, четвертый п-р-п-транзистор, включенныйпо схеме токового отражения, база которого соединена с вторым коллектором третьего п-р-п-транэистора, третий р-п-р-транзистор, включенный посхеме токового отражения, база которого соединена с коллектором четверторого и-р-и-транэистора и с четвертым коллектором первого входного З 0 п-р-п-транзистора, а коллектор - счетвертыми коллекторами второго итретьего входных п-р-и-транзисторови с выходной шиной разности, в базутретьего, четвертого и-р-и-тран зисторов и в выходную шину заема инжектором задаются токи, равные половине, четырем и одному уровню токасоответственно, эмиттеры второго итретьего р-и-р-транзисторов соедине ны с шиной питания.Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101 ЗаказВНИИПИ 18/56 Тираж 880 Подписноеосударственного комитета по изобретениям и113035, Москва, Ж, Раушская наб. рытиям при ГКНТ СС 4/5
