Байда

Номер патента: 1602121

Опубликовано: 10.02.1997

Авторы: Андреев, Байда, Сунгуров

МПК: F04D 15/00

Метки: насосной, установкой

Способ управления насосной установкой с двумя параллельно соединенными насосами с электродвигателями, заключающийся в измерении давления в напорной магистрали, сравнении его с заданным значением и в зависимости от рассогласования изменении режимов работы насосов, одновременном определении технологических параметров работы и регулировании распределения загрузки между насосами, отличающийся тем, что, с целью повышения надежности работы установки путем снижения вероятности возникновения режимов перегрузки электродвигателей при наличии разброса характеристик насосов, в качестве технологических параметров используют значения токов, потребляемых электродвигателями насосов, определяют разность этих значений и в случае недопустимого их...

Номер патента: 1688637

Опубликовано: 10.12.1996

Авторы: Байда, Белицкий, Жарков, Шутенко

МПК: F15B 19/00

Метки: времени, движения, обратного, преобразователя, регулировки, цифроаналогового, электрогидравлического

Способ регулирования времени обратного движения электрогидравлического цифроаналогового преобразователя, основанный на изменении относительного положения сопл и заслонок разрядных электрогидравлических усилителей, отличающийся тем, что, с целью повышения точности способа путем обеспечения симметричности гидравлических характеристик электрогидравлического усилителя и повышения быстродействия, производят измерение токов срабатывания по каждому разрядному электрогидравлическому усилителю, а изменение относительного положения сопл и заслонок разрядных электрогидравлических усилителей производят до достижения измеренных токов срабатывания заданных пределов, величины которых соответствуют симметричным гидравлическим характеристикам,...

Номер патента: 1617815

Опубликовано: 20.09.1996

Авторы: Байда, Каракозов, Мурашко, Попов, Смыслов, Танаканян, Уфимцев

МПК: B32B 3/12

Метки: вращения, композиционных, оболочка

Оболочка вращения из композиционных материалов, содержащая несущий сетчатый каркас из спиральных перекрещивающихся высокомодульных нитей с наружными защитными слоями и стыковочные пояса, отличающаяся тем, что, с целью повышения несущей способности при действии воздушных потоков, в ней на внутренней поверхности сетчатого каркаса размещен дополнительный демпфирующий контур, выполненный в виде набора симметрично расположенных и плотно состыкованных друг с другом гибких сетчатых балок переменного овалоидного поперечного сечения, опорная поверхность которых выполнена одинаковой кривизны с сетчатым каркасом и скреплена с ним.

Номер патента: 2003650

Опубликовано: 30.11.1993

Авторы: Байда, Буцану, Смирнов

МПК: B67C 3/04

Метки: жидкости, розлива, ротор, тару

...признакбв яв-, имосвяэи известных элементов позволяетляется устройство для розлива жидкости, 55 плавно регулировать определенную дозусодержащее поворотный стол с размещен- наполняемой жидкости в баллоны и испольными по периферии, сообщающимися с ма- зовать его для укупорки жидких продуктов сггистралью подачи жидкости дозаторами. различным количественным соотношением.Аксиально доэаторам в барабанах установ- Использование ротора предложенной конлены с возможностью осевого леремеюан струкции е автомате длл розлива жидкостив баллоны за счет переналадки объема дозыпозволяет адаптировать его для различных .технологических процессов.На фиг. 1 изображен общий вид устройства; на фиг. 2 - дозатор, 5На приводном валу 1 (фиг. 1) закреплены стол 2,...

Номер патента: 1837320

Опубликовано: 30.08.1993

Авторы: Байда, Воробьев, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/332

Метки: процессор, сигналов, цифровой

...На втох их входах формируются реальная Юв и имая Я 1 части весового коэффициента, результате на выходе первого умножитеформируется проиэвед 1 ение Ав "Юр 1, а выходе второго А "ЧЧр; Во втором такте рвый умножитель 42 формирует произвение Ак "И 1, а второй- А "Ю 1 . В третьтакте на первые вхо 1 ды умножителей ступают Ав " и А " соответственно, а вторые Юн; по которым они сфо 1 оми 1 оупроизведение Ав " О/в и А 1 " Ив, в твертом такте умножители формируют оизведения Ая " И и А " Ив для орого вычислительного модуля 44,2 инаково, Вычислительные модули нкционируют со сдвижкой во времена 2 такта. В последующих итераципорядок работы вычислительного ока не изменяется, только в этом слуе входные отсчеты на входы умножилей поступают из регистров...

Номер патента: 1836687

Опубликовано: 23.08.1993

Авторы: Байда, Марков, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/00

Метки: времени, данных, запись, запросов, разделения, чтение

...ВЗ- триггеров 1 чтения и 2 записи соединены соответственно с первыми входами первого 8 и второго 9 элементов И, выходы которых соединены соответственно с 1-входами 1 К- триггеров чтения и 4 записи, инверсные выходы ЛК-триггеров 3 записи и 4 чтения соединены соответственно со вторыми входами элементов И 8,9,Нумерация, принятая на фиг.1 соответствует нумерации. принятой на фиг.2,Рассмотрим функциональное назначение элементов и и их связей в предлагаемом устройстве (фиг.1).Асинхронные Я 5-триггеры 1 чтения и 2 записи предназначенные для хранения единичных сигналов запросов соответственно на чтение и запись данных из буферного запоминающего устройства. Эти сигналы хранятся в соответствующих триггерах 1 и 2 до конца выполнения соответствующих...

Номер патента: 1830535

Опубликовано: 30.07.1993

Авторы: Байда, Петунин, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, G06F 9/02

Метки: резервированное

...13.При получении мажоритарными элементами 13 хотя бы двух сигналов ненормы они срабатывают и обеспечивают перевод устройства в режим контроля, Для этого сигнал с выходов мажоритарных элементов 13 поступают на Я = (В-) входы счетчиков 7 адреса каналов 1-3 и обеспечивает запись в них начального адреса тестовой последовательности. Кроме этого сигнал с выходов мажоритарных элементов поступает на входы 31,1-31.3 каналов устройства, сигнализируя об отказе,Процедура тестового контроля аналогична процедуре работы по линейном участке. Исключение составляет лишь то, что в такте сравнения контрольной и эталонной сигнатуры на выходах 4.4 признака конца работы блока 4 памяти каналов 1-3 формируется сигнал, который блокирует прохождение...

Номер патента: 1829033

Опубликовано: 23.07.1993

Авторы: Байда, Благодарный, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/46

Метки: приоритета

...сигналы. то на выходе элемента 2 И-ИЛИ 17 появляется единичный сигнал. Зтот сигнал открывает по Ч-входу триггер 9, закрывает элемент И 18. По очередному импульсу со входа 39 триггер 9 переводится ь единичное состояние и подтверждается единичное состояние триггеров регистра 4 и в регистр 2 запишутся сигналы - просов микропроцессоров, требующих работы (с выходов соответствующих элементов 29 ИЛИ). Схема 12 выделяет унитарный код наиболее приоритетного (например )-го микропроцессора и выдает его на информационный вход регистра 3, По очередному импульсу со входа 40 устООЙства этот код записываетсрегистр 3 и запускается одновибратср 16, Сигнал с выхода одновибратора 16 обнуляется счетчик 8,Так как,-й триггер регистра 3 перевелся в...

Номер патента: 1827675

Опубликовано: 15.07.1993

Авторы: Байда, Литвиненко, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/00, G06F 15/16

Метки: блок, вычислительной, матричной, системы

...этот выполняется с помощью двух первого 2 и второго 3 узлов постоянной памяти, Таблицы входов-выходов приведены на фиг.2 и 3, на этих же таблицах приведено какие сигналы (ех или еу 1 и с выходов каких БОИ(относительно . 4 ОИ (.коммутируются на их входы, а также информационные выходы каких БОИ при том или ином сочетании сигналов выбираются с помощью выходных коммутаторов.Рассмотрим пример выполнения коммутации выходов БОИ на примере БОИ (2,4) фиг.4,а БОИ (2.4) является захваченным, так как под ним расположен отказавший БОИ (3,4), не являющийся самым левым отказавшим БОИ строки 3. Следовательно, еу (+1,у= 1. Но БОИ (2.4) является самым левым захваченным БОИ строки 2, следовательно на его вход 32 поступает нуль, т.е. ехф (1, 1-1) = 1....

Номер патента: 1815651

Опубликовано: 15.05.1993

Авторы: Байда, Воробьев, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/332

Метки: ортогонального, преобразования, сигналов, уолшу-адамару, цифровых

...записанными по новым адресам, при этом на первом и втором, выходах блока будут5 10 15 20 25 30 40 45 50 55 присутствоватьг и Вг соответственно.Во втором такте на выходы сумматора 5 и вычитателя 6 в соответствии с управляющими сигналами (см, фиг.2) поступят отсчеты Аг и Вг соответственно. Результаты1 1базовой операции занесутся по соответствующему тактовому импульсу; Сг по второ 1му, Ог - по четвертому входам во второй 41блок сдвиговых регистров. Третья и четвертая базовые операции первой итерации реализуются аналогично, Отличие состоит лишь в том, что входные отсчеты поступают на входы сумматора 5 и вычитателя 6 с третьего и четвертого выходов первого 3 блока сдвиговых регистров, К концу первой итерации во втором 4 блоке сдвиговых...

Номер патента: 1815650

Опубликовано: 15.05.1993

Авторы: Байда, Воробьев, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/332

Метки: ортогонального, преобразования, сигналов, уолшу-адамару, цифровых

...по нулевомусигналу на выходе 28 счетчика 2 через блоки14 и 16 последовательно поступят на первый и второй входы сумматора - вычитателя в следующем порядке:А 1 ИВ 1,А 2 иВ 2,АЗ иВЗ,А 4 иВ 4, В течение этих четырех тактов сумматор-вычитатель 3 будет функционировать в В первом такте будет сформирован отсчет С 1, по заднему фронту первого им 181565050 55 пульса через блок 22 по первому входу занесется в блок 5 сдвиговых регистров; аотсчеты А 1 и 81 по этому же импульсувновь по первому и второму входам соответственно занесутся в блок 4 сдвиговых регистров. Во втором такте будет сформированотсчет С 2, который через коммутатор 23занесется по второму вход в блок 5 сдвиговых регистров. Отсчеты А 2 и 82 вновь окажутся записанными в блок 4...

Номер патента: 1811566

Опубликовано: 23.04.1993

Авторы: Байда, Белицкий, Шутенко

МПК: F02K 9/80, F15B 15/00

Метки: вектора, двигателя, жидкостного, ракетного, системы, тяги, электрогидроприводом

...измерения, равная, например, 0,01, За время, равное примерно 2 с после запуска ЖРД, когда достигается установившееся значение давления рабочего тела (при этом по экспериментальным данным величина давления в магистрали нагнетания составляет 210 - 230 кгс/см ) и2 его можно использовать для управления вектором тяги ЖРД подается напряжение на обмотки клапанов 3 и 8, т,е, снимается блокирование подвода и слива рабочего тела от ЖРД. При этом клапан 3 открывается и рабочее тело из магистрали высокого давления 17 поступает на магистраль нагнетания 18, в которой расположены обратный клапан 4 и фильтр 6, далее в.штуцер нагнетания 21 и на нормально закрытый вход клапана 7, Обратный клапан 5 закрыт, при этом рабочее тело не имеет...

Номер патента: 1800456

Опубликовано: 07.03.1993

Авторы: Байда, Литвиненко, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: блоков, резервируемых, реконфигурации

...анализа 12, Следовательно, единица появится на первом, третьем и четвертом выходах (состояние 3 в таблице фиг.2) блока анализа 12, В единичное состояние переКлючаются триггеры 5 и 7 группы триггеров, на вход же регистра данных 14 должен быть скоммутирован выход второго резервируемого блока 2, т.е. на вход А 1 мультиплексора должен быть подан нуль, а на АО - единица. Так как на выходе коммутатора отказов 23 - единица, то на выходе элемента ИЛИ 27 - нуль, А 1 = О, На обоих прямых входах элемента И 35 - единицы, поступающие с выходов коммутаторов 21 и 23, и на инверсном - нуль, с выхода коммутатора 22, следовательно, на его выходе будет единица, которая через элемент ИЛИ 26 поступит на вход АО коммутатора данных 13, На вход регистра 14...

Номер патента: 1800445

Опубликовано: 07.03.1993

Авторы: Байда, Марков, Середа, Тимонькин, Ткаченко, Харченко

МПК: G05B 19/18

Метки: программного

...и естественнойадресации. Смена состояний счетчика 2происходит по заднему фронту сигнала переноса Р, поступающего на его счетный 10вход и вход синхронизации с выхода переноса счетчика 8. Режим работы счетчика 2определяется состоянием сигнала на его управляющем входе, поступающем с выходавторого 12 элемента ИЛИ. При нулевом сигнале на управляющем входе счетчик 2 работает в режиме счета, в противном случае - врежиме записи параллельным кодом,Регистр 3 микроопераций предназначен для приема, хранения и выдачи управ-.20ляющих сигналов микроопераций в шину 10микроопераций через элемент 9 запрета.Запись кода микроопераций в регистр 3 осуществляется по заднему фронту тактовогоимпульса г, поступающему на его синхровход.Коммутатор 4...

Номер патента: 1797121

Опубликовано: 23.02.1993

Авторы: Байда, Литвиненко, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/20, H05K 10/00

Метки: блоков, резервируемых, реконфигурации

...первого 1 и второго 2 резервируемых блоков соответственно. Третья же группа10 20 25 30 40 50 элементов И закрыта, так как на инверсный управляющий вход его поступает единица с выхода 7 дешифратора состояний 8, Инфор мационный вход его соединен с выходом третьего 3 резервируемого блока. Таким образом, на вход группы элементов ИЛИ 9 будут поступать данные с выходов первого 1 и второго 2 резервируемых блоков (далее слово "резервируемых" будем опускать), но так как эти данные полностью совпадают, искажения произойти не может, По заднему фронту очередного тактового импульса эти данные запишутся в регистр 10, попадая на выход 16 данных устройства (см. фиг.3),В таблице приведена полная группа событий, которые могут произойти в устройстве....

Номер патента: 1796916

Опубликовано: 23.02.1993

Авторы: Адаменко, Байда, Герасимов, Довгалец

МПК: G01F 23/28

Метки: датчик, световодный, уровня

...чертеже схематически изображено предлагаемое устройство,Устройство содержит источник немонохроматического излучения 1, оптически связанный с входом блока ввода излучения 1, оптически связанный с входом блока вво-. да излучения 2, выход которого оптически б связан с верхним торцом световода 3, помещенного в резервуар с контролируемой жидкостью 4, нижний торец световода 3 оптически связан с входом блока вывода излучения 5, выход которого оптически связан с .входом диспергирующей призмы 6, первый выход которой оптически связан с первым Фотоприемником 7, второй выход диспергирующей призмы связан с входом. второго фотоприемника 8, выходы которых связаны с входами блока обработки 9, выход которого связан с.входом блока индикации...

Номер патента: 1795157

Опубликовано: 15.02.1993

Авторы: Байда, Белицкий, Владимиров, Шутенко

МПК: F15B 19/00

Метки: амплитудно-фазовых, привода, характеристик, цифрового, электрогидравлического

...на фиг,5 - характеристики, полученные при реализации способа,Устройство фиг,4 содержит цифровойвычислительный комплекс (ЦВК) 1, блок 2усилителей, электрогидрэвлический привод.3, размещенный на основании 4, а такжеимитатор 5 нагрузки, связанный пружиной6 со штоком 7 привода 3, и датчик 8 положения имитатора 5.Способ ойределения АФЧХ реализуется следующим образом.Задается граничная частота гр использования синусоидального сигнала возбуждения с частотой 1 без искажения формы.Определение равейства граничной частотыигр и частоты среза 1 ср обуславливаетсяфильтрующими свойствами привода 3 какобьекта системы регулирования и определяется расчетным или экспериментальным путем, т,е. это частота, при которой доля высших гармоник в сигнале...

Номер патента: 1789991

Опубликовано: 23.01.1993

Авторы: Байда, Воробьев, Нестеренко, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/332

Метки: процессор, сигналов, цифровой

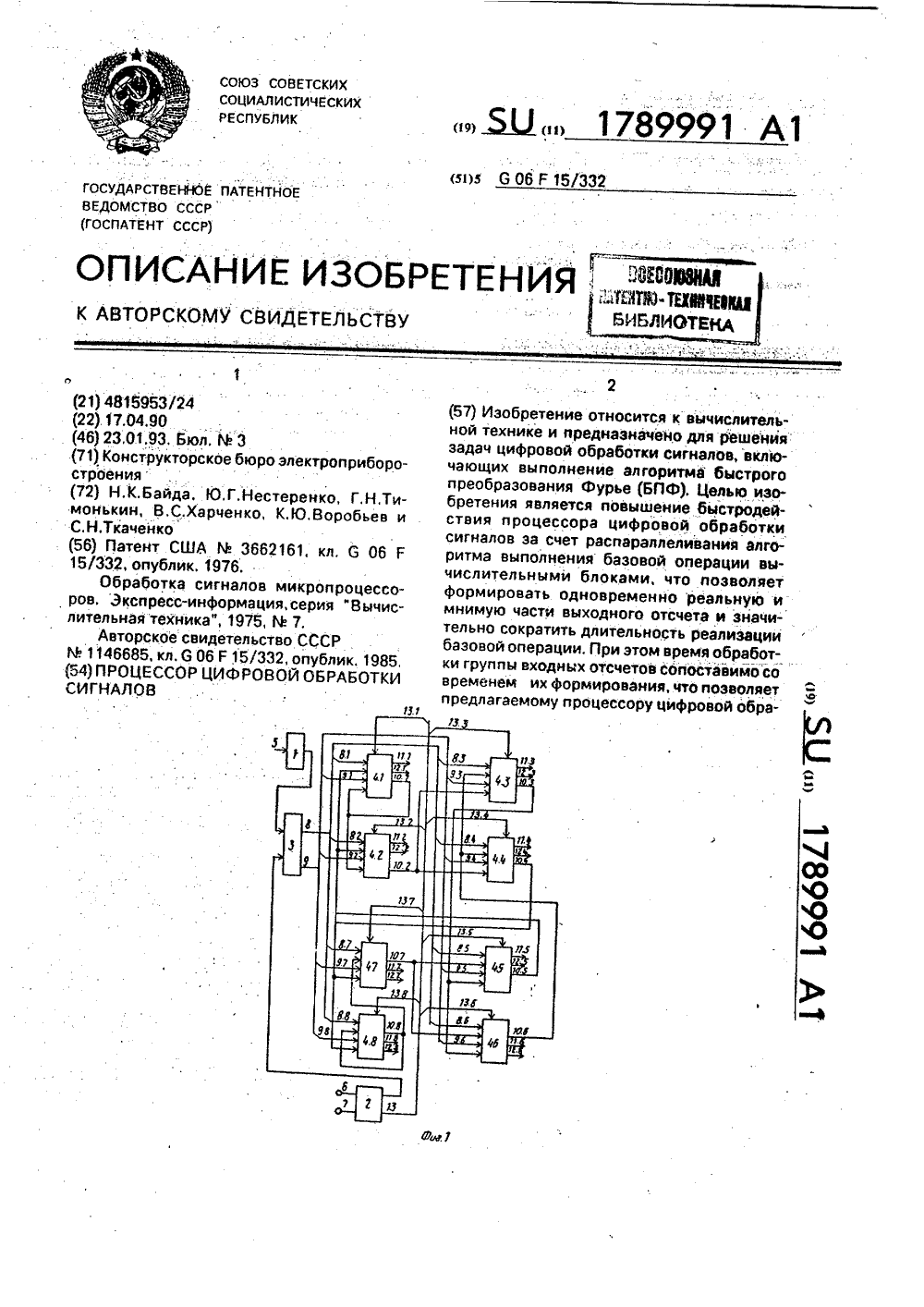

...25, по модулю два. По единичному сигналу с выхода 7 вход 30 ной шины счетчик 37, счетчик 38, триггер 39,та ются:45 а) наличие в данный момент исходногоотсчета А, где 1 - номер итерации,1б) с начала (1-1)-й итерации прошла неменее четырех тактов. Наличие отсчета А определяется по едийичному сигналу на 50 втором выходе 17.) соответствующего 15.)модуля управления. О определяется из алгоритма БФП реализуемого процессором).Второе условие реализуется переходом 35 40 пульсу с выхода 33 входной шины триггер 39 возвратится в исходное состояние. Обозначим через А последовательность сигналов с первого выхода, через В - последовательность с второго прямого выхода счетчика 37 - а В - инверсного, последовательность импульсов с выхода 33 входной шины...

Номер патента: 1785910

Опубликовано: 07.01.1993

Авторы: Акаев, Байда, Дымковец, Ивко, Космачев, Кулинич, Ребров

МПК: B29C 43/12, B29C 43/20

Метки: композиционного, конструкции, слоистой

...ближе к прессующей поверхности чехлов необходимо, с одной стороны, для более жесткой пропрессовки обращенных друг к другу и соприкасающихся смежных межобшивочных ребер конструкции, а, с другой, - для сохранения достаточной эластичности приоправочной части чехлов, выступающих в роли внутреннего опрессовочного пуансона, работающего под воздействием давления рабочей среды, подаваемой в полость чехлов,На фиг.1 показана установленная в полость пресс-формы лопасть для роторной системы ветроагрегата с частичным разрезом в аксонометрии(подобные конструкции лонжерон но-оболочечного типа структурно состоят из силовых коробчатых лонжеронов и аэродинамической обшивки и именуются "монококовыми" (интегральными); на фиг.2 - лопасть, формуемая в...

Номер патента: 1784996

Опубликовано: 30.12.1992

Авторы: Байда, Воробьев, Резник, Тимонькин, Ткаченко, Харченко

МПК: G06F 15/332

Метки: адамару, быстрого, преобразования, сигналов, уолшу, упорядочением

...31 при разрешающем сигнале на входе 33 в регистры 11,1 и 13,1 занесутся отсчеты А 1 и В 1. соответственно, По единичному сигналу на входе 35 они поступят соответственно на первый и второй входы сумматора- вычислителя 17.1, где будет произведена базовая операция: А 11+ В 11= С 11А 1 -В -01 где Аи и Вы - входные отсчеты для -итерации= 1, 2, 3), при= 1 Ао и Вв являютсявыходными отсчетами из группы х", при= 1 они поступают на первый и третий, апри= 2, 3 - на второй и четвертый информационные входы вычислительного блокасоответственно, Си и Оч - результаты ба 1 1зовой операции в -й итерации 1 принимае- .мые как исходныеданные Аи+ и В 1+ длябазовых операций следующей итерации соответствующими вычислительными блоками согласно графу алгоритма...

Номер патента: 1783311

Опубликовано: 23.12.1992

Авторы: Байда, Рева

МПК: G01F 23/28

Метки: оптический, уровнемер

...отражений светового луча от границы пластины на 1-ом шаге. Для каждого угла ввода излучения определяется набег фаэ Ь для отражений излучения от границы световод - воздух при помощи формул (1) и (2) где дй - скачок фазы П составляющей приПВО от границы световод-воздух; д - скачек фазы 1 составляющей приПВО от границы световод - воздух.Поскольку количество отражений излучения от границы световода изменяется от шага к шагу(от 1 - 1 к), то на каком-то шаге будет иметь место одно отражение от границы раздела световод-жидкость (остальные отражения, если они имеют место, будут от границы световод-воздух). Измерив значе- "О ние общего набега фаз на 1-том шаге Ь исравнив его Ь , можно сделать вывод о наличии жидкости в сосуде. Если Ь = Ь...

Номер патента: 1778063

Опубликовано: 30.11.1992

Авторы: Байда, Буцану, Недров, Очин

МПК: B67C 3/04

Метки: жидкости, розлива, тару

...толкатели 7 и 8, опирающиеся чески неуправляем. Описанные недостатки роликами на торцовые кулачки нижний 9 и сужают возможности использования уст верхний 10, закрепленные в неподвижных ройства.плитах ротора, Каждый дозатор 5 (фиг. 2)Для наполнения дозированной жидко- содержит неподвижно закрепленный нэ сти твердых баллонов на технологическом столе 2 поршневой цилиндр 12, шток 13 роторе используется дозатор, где открыва- которого соединен с толкателем 8,ние выпускного клапана осуществляется 50 Нэ нижнем торце цилиндра 12 выполпосредством тары. Машина содержит кине- нвн ресивер 14, соединенный с трубопровоматичвски связанный с приводом и сообща- дом 11 и нэ зэплечикэх которого подвешен ющийся с магистралью подачи жидкости, затвор 15...

Номер патента: 1757560

Опубликовано: 30.08.1992

Авторы: Байда, Гадеева, Катин

МПК: A01N 53/00

Метки: защиты, картофеля, фитовирусов

...проводят визуальное определение пораженности картофеля вирусными болезнями и серологическое определение концентрации вирусов в листьях с использованием АБВ-теста, В конце вегетационного периода учитывают урожай контрольныхи опытных растений. С этой целью определяют вес клубней. Клубни1757560 Защитное действие препаратов, применяемых е фазу бутонизации на картофелепораженном фитоаирусами Вариант Инсектицид. ная зффектиеность по отношению к контраею Сильная степень поражения аирусными болезнями Кол.ео особей кола. радского жука на 3 сутки по. еле обре.ботки, лич/куст Без признакае пораже- ния Канцентра.ция вирусоа (полиеалентная сыао.ротка) (Х+М+Ч Вес клубней по фракциям, 7 ь от суммарного кассакрупной средней мелкой Без обработки...

Номер патента: 1748155

Опубликовано: 15.07.1992

Авторы: Байда, Литвиненко, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/18, H05K 10/00

Метки: блоков, резервируемых, реконфигурации

...33 - счетчик с коэффициентом пересчета Н. 34 -элемент задержки, остальные обозначения соответствуют обозначениям фиг. 1.Блок синхронизации, пример реализации которого изображен на фиг, 3, должен формировать две импульсные последова- тельности(фиг, 2), подаваемые на первый 30 и второй 31 входы синхронизации устройства,Устройство работает следующим образом.В исходном состоянии все резервируемые блоки исправны, и, допустим, на их выходах находятся одни нули, все счетчики сбоев 13-16 нЪходятся в нулевом состоянии, в регистре данных б также записаны одни нули. Так как данные на выходах всех блоков 1-4 совпадают, то на выходах, всех шести 7-12 элементов сравнения будут ну.- ли, следовательно, на все входы всех элементов ИЛИ поступают...

Номер патента: 1741295

Опубликовано: 15.06.1992

Авторы: Байда, Кукуруза, Середа, Тимонькин, Ткаченко, Харченко

МПК: G05B 19/18, G06F 11/26, H05K 10/00 ...

Метки: диагностирования, объектами, программного, резервированными

...1 - М,.п магистральныхЭлемент и :28 формирует тактовый . элеиентов.предназначена для управлеи пульс1 который: поступает,на синх" . ния прохонщенйем:информации междуровходы регистров 4 и: 6 при наличии 20 группои 6.,1. " 61.п выходов группыединичного сигнала с нулевого выхода , 42, 1 ",42.п ОУ и",шиной 51 логическоготриггера 21:. Элемент И 29 служит для , контроля,Формирования тстоеого импУльса.:,2, .ГРУгпа 45.1.- Ю.п коммутаторовкоторый поступает на синхровхопа т на синхровходы Ре"служит для коммутации сигналов микгистров Р и 7 при наличии один7 наличии одиночного 25 роопераций, поступающих. через шинусигнала с нулевого выхода триггераыхода триггера 21;, .б упРавления, шину 50 контроля, перЭ И 36 назначен для , вый 38 - четвертый...

Номер патента: 1727125

Опубликовано: 15.04.1992

Авторы: Байда, Литвиненко, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 11/20, H05K 10/00

Метки: оперативной, резервированной, реконфигурации, системы

...5 единицы исчезнут, т.е. отказ (сбой) .произошел в резервируемой части блока 1; то дешифратор 8 вновь перейдет в нулевое состояние (см, таблицу), очередной импульс поступает уже на выход 30 устройства, а не на С-вход счетчика 16 состояния.В случае, если данные на выходе первого резервируемого блока 1 вновь будут отличными от данных, выдаваемых вторым 2 и третьим 3 блоками, импульсы с входа 29 синхронизации устройства будут продолжать поступать на С-вход счетчика 16 состояния. По второму импульсу счетчик 16 состояния перейдет в состояние 00.10, резервируемый блок 1 - в исходное состояние (в работу будет включена признанная ранее отказавшей часть блока 1), Если после этого вновь единицы. на выходах схем сравнения 4 и 5 исчезли, т.е. ранее...

Номер патента: 1718226

Опубликовано: 07.03.1992

Авторы: Байда, Литвиненко, Середа, Тимонькин, Ткаченко, Харченко

МПК: G06F 13/00

Метки: данными, обмена, распределенной, системы, управляющей

...как выход счетчика 31 адресабы все модули с номерами, удовлетворяю; 35 соединен фактически с входами элементовщими условиюК ), где К - номер модуля, 6 сравнения всех модулей 1 обмена. В томнаходились в режиме "Транзит", на -й мо- модуле 1 обмена, в котором совпали комбидуль подается код 001 (100) при передаче нации, поступающие с выхода счетчика 31вправо (влево), а на.)-й - код 110 (011).: адреса и выхода генератора 5 адреса данноТаким образом, в -м сегменте блока 30 40 го модуля, на выходе элемента И 21 появляпамяти в)-йстрокехранится код, в котором ется единица, так как на инверсный входв первых(-1) 3-х разрядах записаны нули, в этого элемента поступает нуль, все триггеры(3 1-2)-, (3.-1)- и (3.)-м - 001 или 100 (в зави-33.1-33.И в...

Номер патента: 1705825

Опубликовано: 15.01.1992

Авторы: Байда, Благодарный, Середа, Скапенко, Тимонькин, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

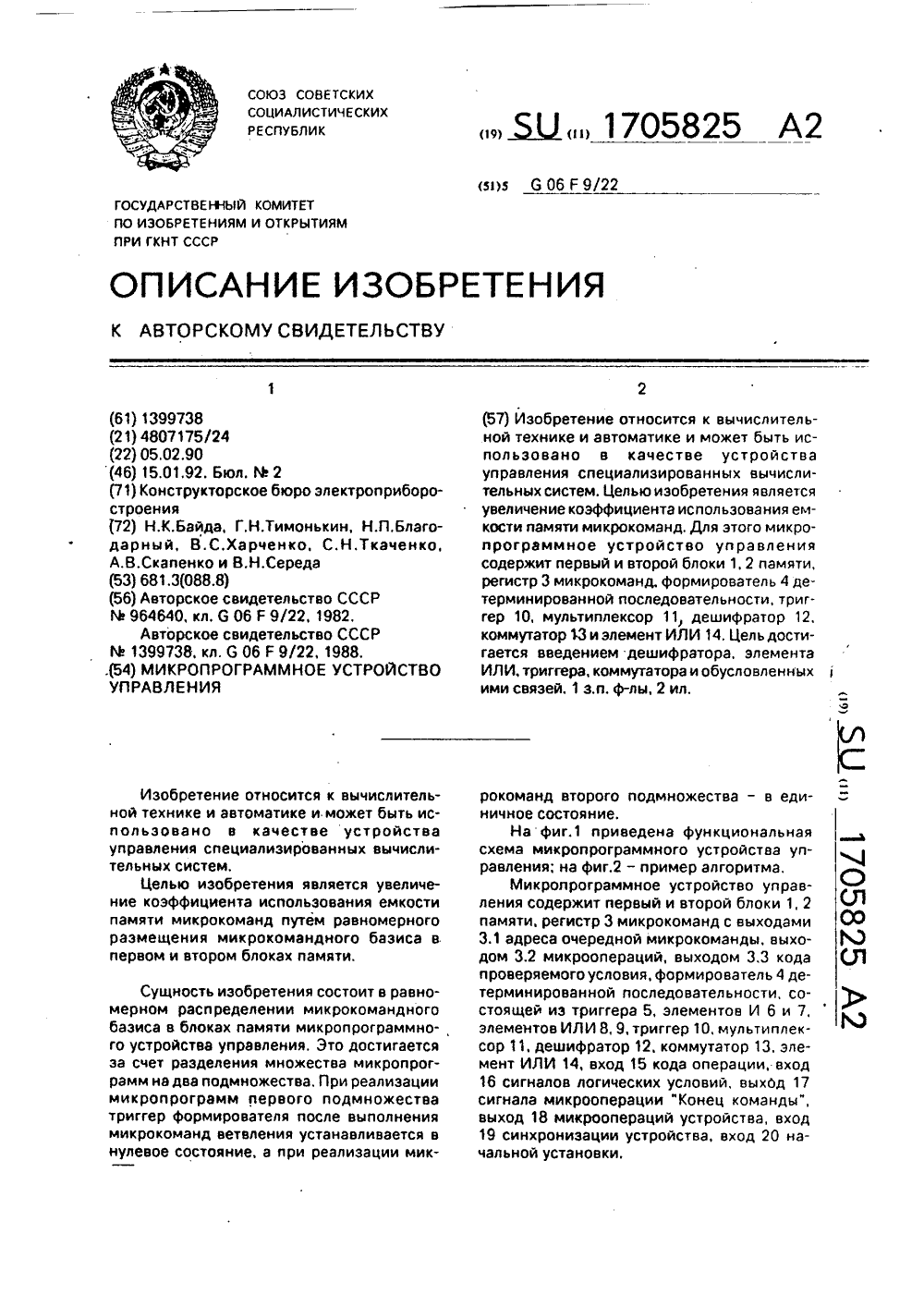

...с выхода 3.1 через коммутатор 13 поступает на адресные входы блоков 1,2 памяти, код проверяемого логического условия с выхода 3.3. блока 3 поступает на элемент ИЛИ 8 и на адресный вход мультиплексора 11. Сигнал на выходе мультиплексора 11 отсутствует, поэтому очередная микрокоманда будет выбираться из блока 2 памяти. По заднему фронту очередного синхроимпульса эта микрокоманда записывается в регистр 3 и триггер 5 переводится в противоположное состояние. Очередная микрокоманда, аналогично описанному выше алгоритму, будет выбираться из блока 1 памяти. Далее устройство будет функционировать аналогично описанному выше алгоритму, Если очередная микрокоманда является микрокомандой ветвления, то на выходе 3,3. будет присутствовать ненулевой...

Номер патента: 1704113

Опубликовано: 07.01.1992

Авторы: Байда, Локазюк, Перевозников

МПК: G01R 31/28

Метки: схем, цифровых

...сравнивают их с эталонными значениями, по результатам сравнения судят об исправностизлементовсхемы, отличающийся тем, что, с целью упрощения процесса контроля комбинационных цифровых схем за счет создания временных искусственных цепей с помощью токоограничивающих соединителей, образуют временные последовательные соединения всех элементов контролируемой схемы, на входы элементов, не участвующие в образовании последовательных соединений всех элементов контролируемой схемы, согласно функциональному назначению элементов подают входные сигналы, обеспечивающие прохождение тестового воздействия по образованным последоват льым цепям. и 1 срмиГюэт входные тестовые воздействия е виде гачкг импульсов,25 30 35 40 Составитель В.БутинТекред...

Номер патента: 1702317

Опубликовано: 30.12.1991

Авторы: Байда, Чещевик

МПК: G01N 33/534

Метки: инсулина, эритроцитах

...вены и центрифугируют при 20009 в течение 15 мин, Плазму отбирают и к оставшейся эритроцитарной массе добавляют 10,0 мл физиологического раствора, Перемешивают, центрифугируют,. удаляют супернатант и еще дважды отмывают клетки физиологическим раствором. К 0,2 мл эритроцитарной массы добавляют 0,2 мл 20 ОО-ного раствора твини инкубируют 40 мин при 18 - 20 С, периодически встряхивая содержимое пробирки. Берут 0,1 мл полученного раствора и определяют в нем радиоиммунологичеетодом содержание инсулина соинструкции, прилагаемой км, Содержание инсулинасоставило моль/л.1702317 менении прототипа, что указывает на более высокую точность предлагаемого способа. Это вполне объяснимо, так как при использовании твинопределяются все формы...
