Генератор импульсов

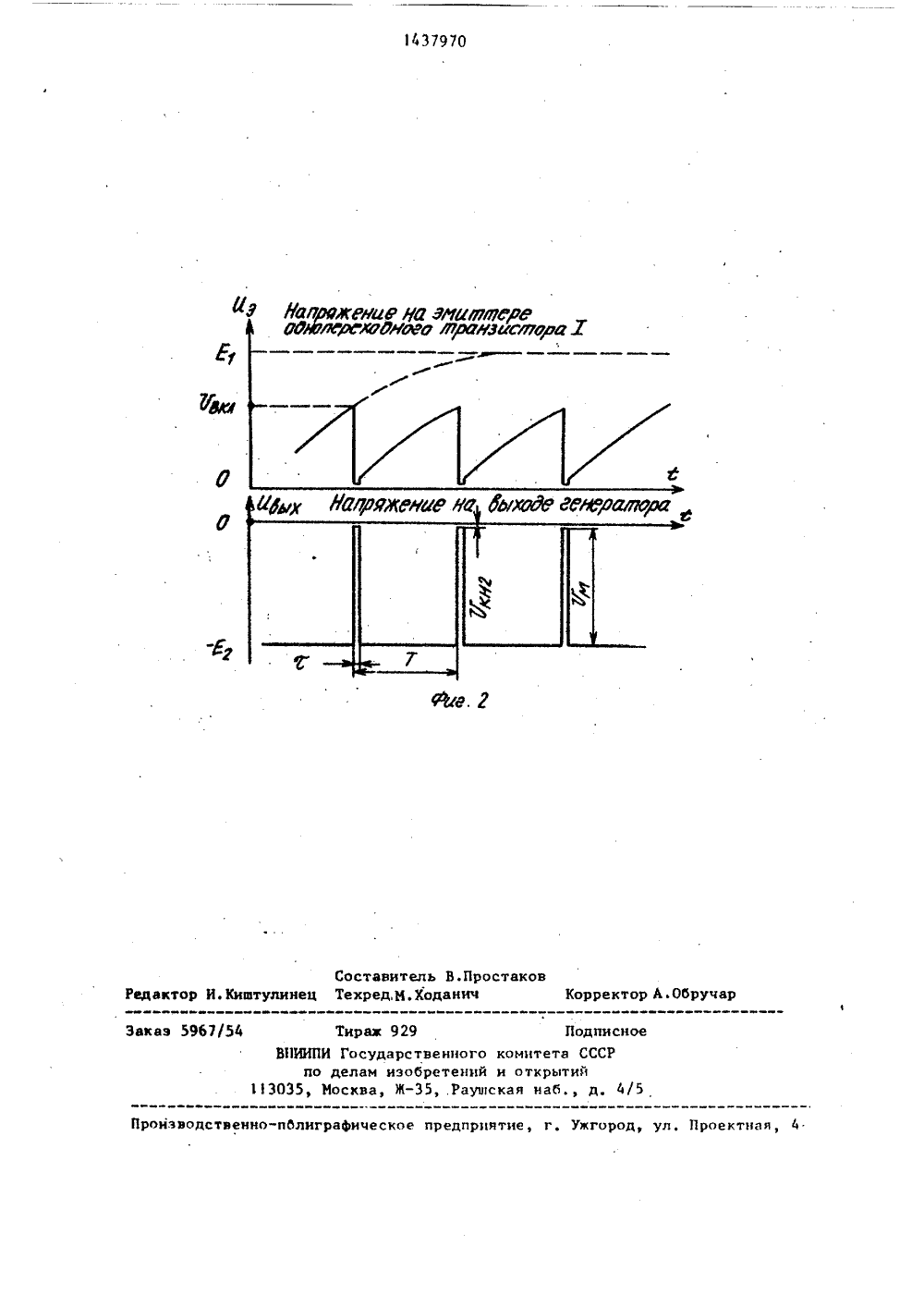

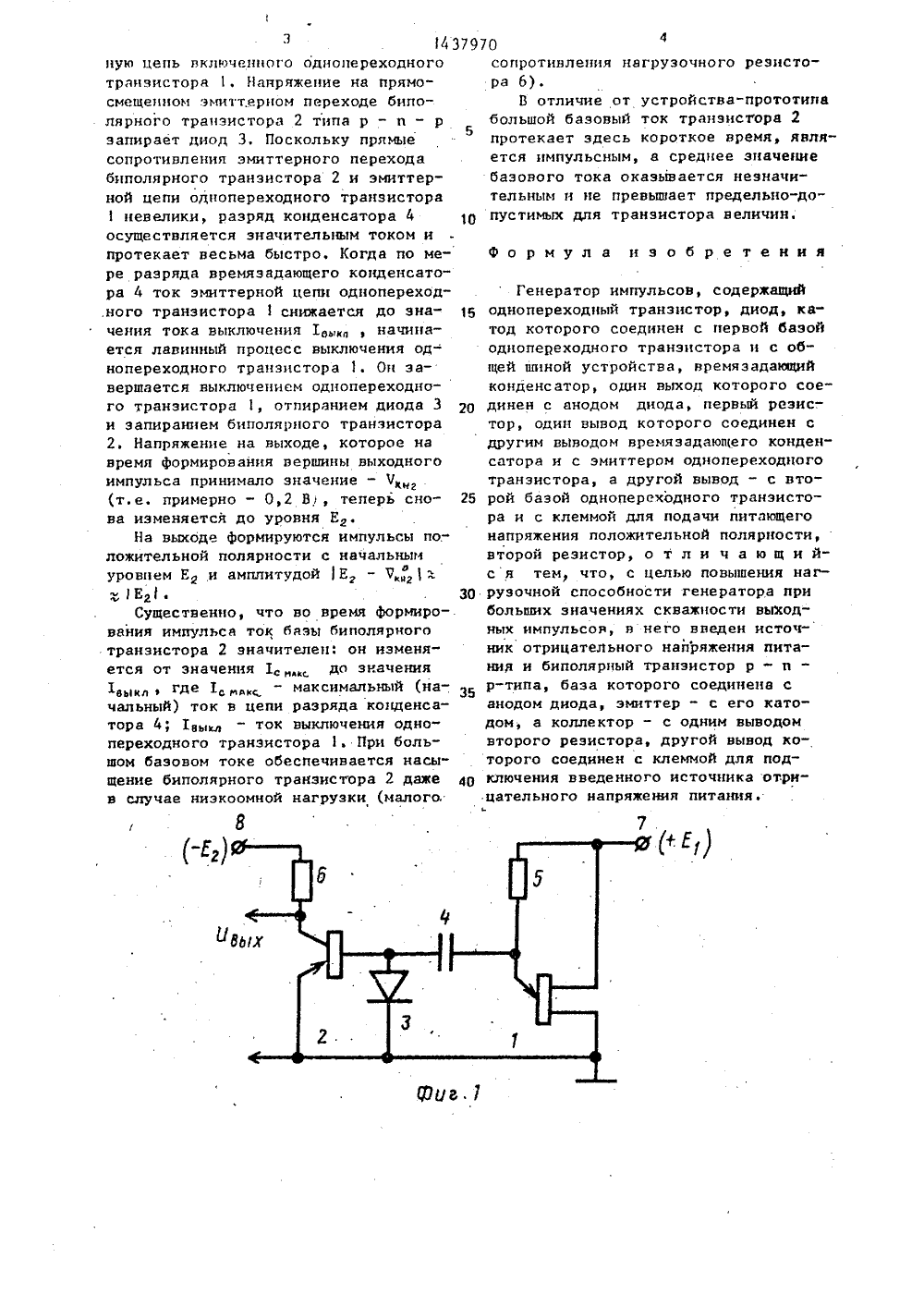

Изобретение относится к импульсной технике и может быть использовано для получения импульсов, по формеблизких к прямоугольным и имеющихзначительную скважность при работеиа ниэкоомную нагрузку,Цель изобретения - повышение иагруэочной способности генератора прибольшой скважности импульсов. 10В предлагаемом устройстве обеспечена новая; по сравнению с прототипом, цепь разряда конденсатора: времязадающий конденсатор разряжаетсячерез эмиттерный переход введенного 15биполярного транзистора типа р - ир и входную эмиттерную цепьвключенного одноперехоцного транзистора.При этом большой ток разряда, обеспечивающий быстрый разряд конденсатора, 20малую длительность выходных импульсови высокую их скважность, создаетсяне источником питающего напряжения,а заряженным конденсатором. Нагрузкаподключается к коллектору биполярного транзистора и совершенно не влияетна напряжение Ъключения однопереходного транзистора, на постоянные времени времяэадающих цепей, а след;вательно, и на частоту, колебаний генератора. Большой разрядный ток, протекающий через эмиттерный переход биполярного транзистора типа р - п - р,обеспечивает его насыщение даже прималых (порядка сотен Ом) сопротивлениях второго (нагруэочного) резистора. Нагрузка включается в цепь введенного источника напряжения отрицательной полярности только на времяформирования импульса. Это обеспечивает прямоугольную форму импульса ивысокий козффициен 1 йолеэпого дейст"вия генератора.ЭНа фиг 1 приведена принципиальнаясхема прилагаемого генератора; нафиг.2 - эпюры напряжений в характерных точках устройства.Предлагаемый генератор состоит изоднопереходного транзистора 1, бипо"лярного транзистора .2 типа р - п - Р 50диода 3, времяэадающего конденсатора4, пврвого 5 и второго 6 резисторов,клемьз 1 7 для подачи питающего напряжения положительной полярности, клеммы 8 для подачи дополнительного пи-.тающего напряжения отрицательной по-,лярности,Эмиттер однопереходного транзистора 1 соединен с одним выводом времязадающего коидеисатора 4 и с однимвыводом первого резистора 5; другойвывод которого соединен с второй ба"зой однопереходиого транзистора 1 ис клеммой 7 для подачи питающего напряжения положительной полярности.Другой вывод нремязадающего конденсатора 4 соединен с базой биполярно-го транзистора 2 типа р - п - р и санодом диода 3, катод которого соединен с змиттером биполярного транзистора 2 типа р - и - р, с первой базойоднопереходного транзистора 1 и с общей шиной (корпусом) устройства. Коллектор биполярного трауэистора 2 типа р - о - р соединен с одним выводом второго резистора 6, другой вывод которого соединен с клеммой 8для подачи допслнительного питающегонапряжения отрицательной полярности . Предлагаемый генератор работает . следующим образом,.После подачи питающих напряжений (напряжения +Е, на клемму 7 и напряжения -Е на клемму 8) начинается процесс заряда времяэадаищего конденсатора 4. Указанный конденсатор заряжается от источника питания +Е че- рез резистор 5 и диод 3, Ток заряда создает на диоде небольшое положи,тельное напряжение +е, , близкое кОуотсечке прямой ветви вольтамперной характеристики полупроводнйкового диода 3. Напряжение +е, поддерживает биполярный транзистор 2 типа р - и - р в запертом состоянии. Напряжение на коллекторе биполярного транзистора 2 типа р - и - р (и на выходе генератора) равно -Е. Когда в процессе заряда времяэадающего конденсатора 4 напряжение на эмиттере однопереходного транзистора 1 повыша- ется до значения Ч, щЕ однопереходный транзистор лавинно включается и напряжение на его эмиттере скачком уменьшается. Отрицательный перепад напряжения на эмиттере однопереходного транзистора 1 через времязадакщий конденсатор 4 передается на анод диода 3 и базу биполярного транзистора 2. Диод 3 при этом выключается, а транзистор 2 типа р - п - р отпирает"ся. Начинается этап формирования вер" шины выходного импульса, в процессе которого времязадающий конденсатор 4разряжается через эмиттерный переходбиполярного транзистора 2 н эмиттерГенератор импульсов, содержащий 1 б однопереходный транзистор, диод, катод которого соединен с первой базой однопереходного транзистора н с общей шиной устройства, времяэадаеций конденсатор, один выход которого сое динен с анодом диода, первый резистор, один вывод которого соединен с другим выводом времяэадающего конденсатора и с эмиттером однопереходного транзистора, а другой вывод - с вто рой базой однопереходного транзистора и с клеммой для подачи питающего напряжения положительной полярности, второй резистор, о т л и ч а ю щ и йс я тем, что, с целью повышения наг рузочной способности генератора прибольших значениях скважности выходных импульсов, в него внеден источник отрицательного напряжения питания и биполярный транзистор р - и - р-типа, база которого соединена с анодом диода, эмиттер - с его катодом, а коллектор - с одним выводом второго резистора, другой вывод которого соединен с клеммой для под 4 р ключения введенного источника отри"цательного напряжения питания. 343 ную цепь включенного однопереходного транзисторе 1, Напряжение на прямо- смещенном эмиттерном переходе биполярного транзистора 2 типа р - п - р запирает диод 3. Поскольку прямые сопротивления змиттерного перехода биполярного транзистора 2 и змиттерной цепи однопереходного транзистораневелики, разряд конденсатора 4 осуществляется значительным током и протекает весьма быстро. Когда по мере разряда времяэадающего конденсатора 4 ток эмиттерной цепи однопереход.ного транзистораснижается до значения тока выключения 16, , начинается лавинный процесс выключения однопереходного транзистора 1. Он завершается выключением однопереходного транзистора 1, отпиранием диода 3 и эапиранием биполярного транзистора 2, Напряжение на ныходе, которое на время формирования вершины выходного импульса принимало значение - Ч, (т.е. примерно - 0,2 В, теперь снова изменяется до уровня Е.На выходе формируются импульсы по." ложительной полярности с начальным уровнем Е и амплитудой Е - 7, 1ЕСущестненно, что во время формиро-. вания импульса ток базы биполярного транзистора 2 значителен: он изменяется от значения 1до значения 1 еыкл 1 где 1, , - максимальньй (начальный) ток в цепи разряда конденсатора 4; 18 ы - ток выключения одно- переходного транзистора 1. При большом базовом токе обеспечивается насы" щение биполярного транзистора 2 даже в случае низкоомной нагрузки (малого,7970сопротивления нагрузочного резистора 6).В отличие от устройства-прототипабольшой базовый ток транзистора 2 5протекает здесь короткое время, является импульсным, а среднее значениебаэоного тока оказывается незначительным и не превышает предельно"до О пустимых для транзистора неличин. формула изобретения1437970 Ь //арф Составитель В,Простаковщтулинец Техред,М.Ходанич Корректор А. Обручар Тирак 929 Государственноделам изобретеносква, Ж-Э 5, .Ра исное 113035 изводственно-пблиграФнческое предприятие, г, Ужгород, ул. Проектная Редактор И. КиЭакаэ 5967/5 го комитета СССРий и открытийувская иаб., д 4
