Триггер

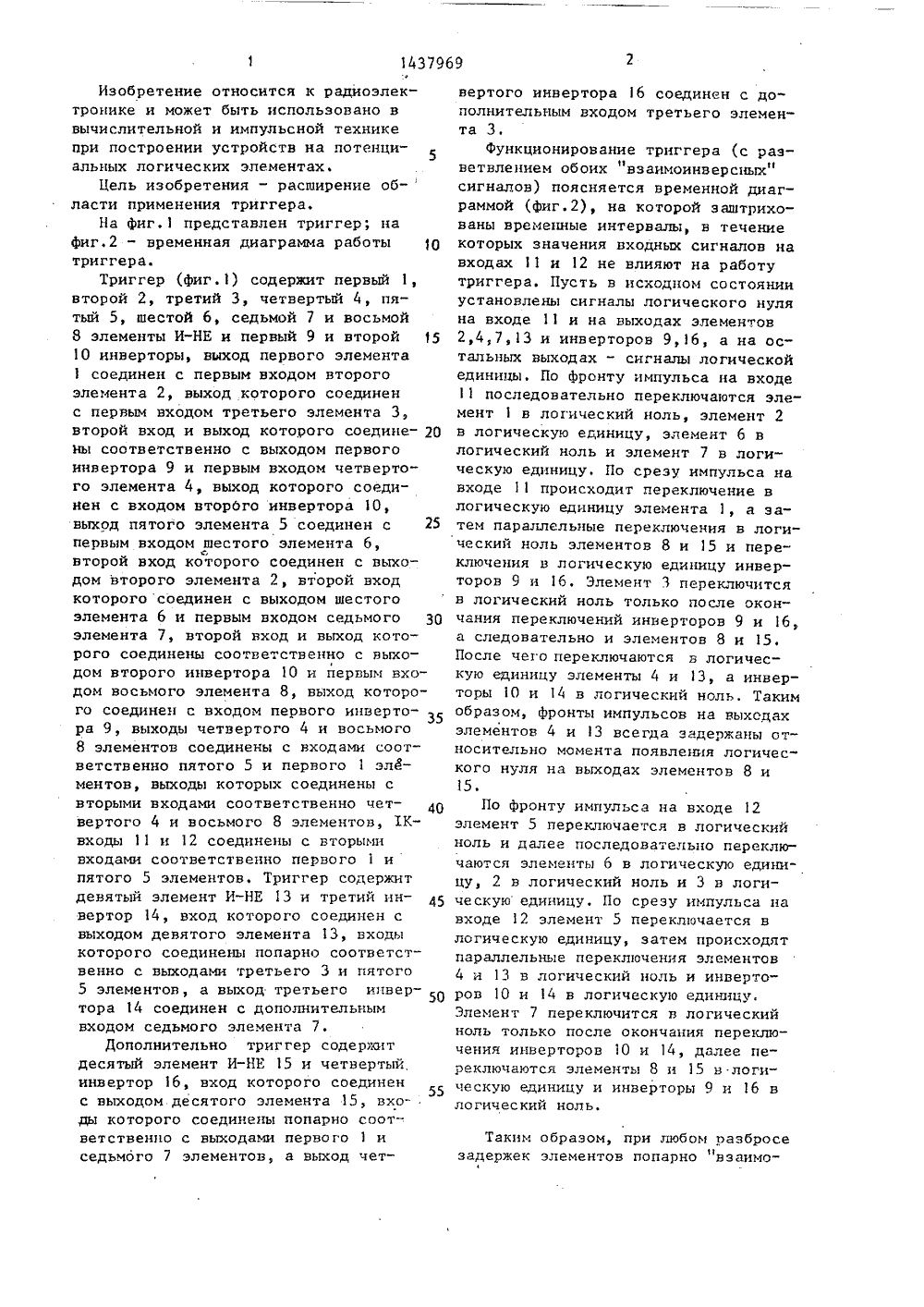

(54 Н 03 К 3 037 ЛЗНЫИ 11 ОМИТЕТ СССРОБРЕТЕНИЙ И ОТНРЫТИЙ ОСУДАРС О ДЕЛА ОПИСАНИЕ ИЗОБРЕТЕНИ 4-2 вателього пр СССР1981,(54) ТРИГГЕ (57) Изобер пульсной те тение относится ике и может бы и испол ьК А ВТОРСНОУУ СВИДЕТЕЛЬСТВ(61) 993440 (21) 4226607 (22) 10.04.8 (46) 15. 11.8 (71) Всесоюз ский институ ма и акустик (72) Г.С.Бра (53) 621374 (56) Авторс У 993440, кл 8. Бюл. У 42ный научно-исслт радиовещательни им. А.С.11 оповйловский и И.М.Л.3(0888)кое свидетельствН 03 К 3/286) зовано в циФровых логических устройствах и системах при повышенных требованиях к нагрузочной способности,Целью изобретения является расширение области применения. Триггер содержит элементы И-НЕ 1-8 и инверторы9,10,14,16. На входы 11 и 12 подаются импульсы установки и сброса, Прилюбом соотношении задержек срабытывания элементов сигналы на выходахэлементов 4,13 и 8,15 переключаютсячерез промежуточные состояния логического нуля, что обеспечивает функциональную достоверность выходной инФормации. 1 з.п. Ф-ла 1, 2 ил.1 143796Изобретение относится к радиоэлектронике и может быть использовано ввычислительной и импульсной техникепри построении устройств на потенци 5альных логических элементах,Цель изобретения - расширение об-ласти применения триггера.На фиг.1 представлен триггер; нафиг.2 - временная диаграмма работытриггера.Триггер (фиг.1) содержит первый 1,второй 2, третий 3, четвертый 4, пятый 5, шестой 6, седьмой 7 и восьмой8 элементы И-НЕ и первый 9 и второй 1510 инверторы, выход первого элемента1 соединен с первым входом второгоэлемента 2, выход которого соединенс первым входом третьего элемента 3,второй вход и выход которого соединеиы соответственно с выходом первогоинвертора 9 и первым входом четвертого элемента 4, выход которого соединен с входом вторбго инвертора 10,выход пятого элемента 5 соединен с 25первым входом шестого элемента 6,Свторой вход которого соединен с выходом второго элемента 2, второй входкоторого соединен с выходом шестогоэлемента 6 и первым входом седьмогоэлемента 7, второй вход и выход которого соединены соответственно с выходом второго инвертора 10 и первым входом восьмого элемента 8, выход которого соединен с входом первого инвертора 9, выходы четвертого 4 и восьмого8 элементов соединены с входами соответственно пятого 5 и первого 1 элементов, выходы которых соединены свторыми входами соответственно четвертого 4 и восьмого 8 элементов, 1 Квходы 11 и 12 соединены с вторымивходами соответственно первого 1 ипятого 5 элементов. Триггер содержитдевятый элемент И-НЕ 13 и третий инвертор 14, вход которого соединен свыходом девятого элемента 13, входыкоторого соединены попарно соответственно с выходами третьего 3 и пятого5 элементов, а выход третьего ипвертора 14 соединен с дополнительнымвходом седьмого элемента 7,Дополнительно триггер содержитдесятый элемент И-НЕ 15 и четвертый.инвертор 16, вход которого соединенс выходом десятого элемента 15, входы которого соединены попарно соответственно с выходами первого 1 иседьмого 7 элементов, а выход четвертого инвертора 16 соединен с дополнительным входом третьего элемента 3.Функционирование триггера (с разветвлением обоих "взаимоинверсных" сигналов) поясняется временной диаграммой (фиг.2), на которой заштрихованы временные интервалы, в течение которых значения входных сигналов на входах 11 и 12 не влияют на работу триггера. Пусть в исходном состоянии установлены сигналы логического нуля на входе 11 и на выходах элементов 2,4,7,13 и инверторов 9,6, а на остальных выходах - сигналы логической единицы, По фронту импульса на входе 11 последовательно переключаются элемент 1 в логический ноль, элемент 2 в логическую единицу, элемент 6 в логический ноль и элемент 7 в логическую единицу. По срезу импульса на входе 11 происходит переключение в логическую единицу элемента 1, а затем параллельные переключения в логический ноль элементов 8 и 15 и переключения в логическую единицу инверторов 9 н 16. Элемент 3 переключится в логический ноль только после окончания переключений инверторов 9 и 16, а следовательно и элементов 8 и 15, После чего переключаются в логическую единицу элементы 4 и 3, а инверторы 10 и 14 в логический ноль. Таким образом, фронты импульсов на выхоцах элементов 4 и 13 всегда задержаны относительно момента появления логического нуля на выходах элементов 8 и 15.По фронту импульса на входе 12 элемент 5 переключается в логический ноль и далее последовательно переключаются элементы 6 в логическую единицу, 2 в логический ноль и 3 в логическую единицу, По срезу импульса на входе 12 элемент 5 переключается в логическую единицу, затем происходят параллельные переключения элементов 4 и 13 в логический ноль и инверторов 10 и 14 в логическую единицу.Элемент 7 переключится в логический ноль только после окончания переключения инверторов 10 и 14, далее переключаются элементы 8 и 15 н логическую единицу и инверторы 9 и 16 в логический ноль. Таким образом, при любом разбросезадержек элементов попарно "взаимо7 Г 1 5 7 Ю 13 4 о Ю Я 1 б Составитель О.СкворцовРедактор Н.Киштулинец ТехредМ.Ходанич Корректор В,Гирняк Заказ 5967/54 Тираж 929 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, "35, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 3 14 3796 инверсные" сигналы на выходах элементов 4, 13 и 8, 15 переключаются через промежуточное состояние логического нуля, что позволяет использовать5 предлагаемый триггер для построения функционально надежных распределительных схем с нагрузочной способностью в два раза большей, чем у прототипа. 10Если этой нагрузочной способности недостаточно, то можно итерационно включить в триггер еще дополнительно логические элементы и инверторы, При этом число дополнительных элементов 15 ограничивается только коэффициентом объединения по входу третьего и седьмого логических элементов И-НЕ. . Формула изобретения1. Триггер по авт. св. В 993440, 20 о т л и ч а ю щ и й с я тем, что,94с целью расширения области применения, он содержит девятый элемент И-НЕи третий инвертор, вход которогосоединен с выходом девятого элементаИ-НЕ, входы которого соединены попарно соответственно с выходами третьего и пятого элементов И-НЕ, а выходтретьего инвертора соединен с дополнительным входом седьмого элементаИ-НЕ,2. Триггер по п,1, о т л и ч а ющ и й с я тем, что содержит десятыйэлемент И-НЕ и четвертый инвертор,вход которого соединен с выходом десятого элемента И-НЕ, входы которогосоединены попарно соответственно свыходами первого и седьмого элементов И-НЕ, а выход четвертого инвертора соединен с дополнительным входомтретьего элемента И-НЕ.
