Номер патента: 544134

Опубликовано: 25.01.1977

Авторы: Бобкова, Васильев, Ватулин, Чеусов

МПК: H03K 23/02

Метки: декадный, индикаторов, интегральный, семисегментных, счетчик

...1 функций возбуждения сегментов, состоящий из элементов 2., 3, 4 И-НЕ, элементов 5, 6 ИЛИНЕ, инвертора 6, элементов 7 и 8, ИЛИ-НЕ, синхронный счетчик 9, состоящий из элементов 10, 1, 12 ИЛИ-НЕ, 2-триггеров 13- 20 элементов 21, 22 ИЛИ-НЕ, шину 23 25 установки и шиг 24 тактовых импульсов.Подачей импульса установки на объединенные 7, -входы синхронный счетчик 9 приводится в исходное ненулевое) состояние. При этом всс 3-триггеры устанавливаются зО в пулевое состояние, т. е. на их Д -входах устанавливается потенциал логической "1 ", а на Я -выходах - потенциал логического 0", Потенциал, соответствующий логической "1 ф, с Я -выхода триггера 13 устанавливает на выходе элемента 21 ИЛИ-НЕпотенциал, равный логическому "0", которыйвместе с...

Номер патента: 1172005

Опубликовано: 07.08.1985

Автор: Мяснов

МПК: H03K 21/18, H03K 23/48

Метки: декадный, индикаторов, семисегментных, счетчик

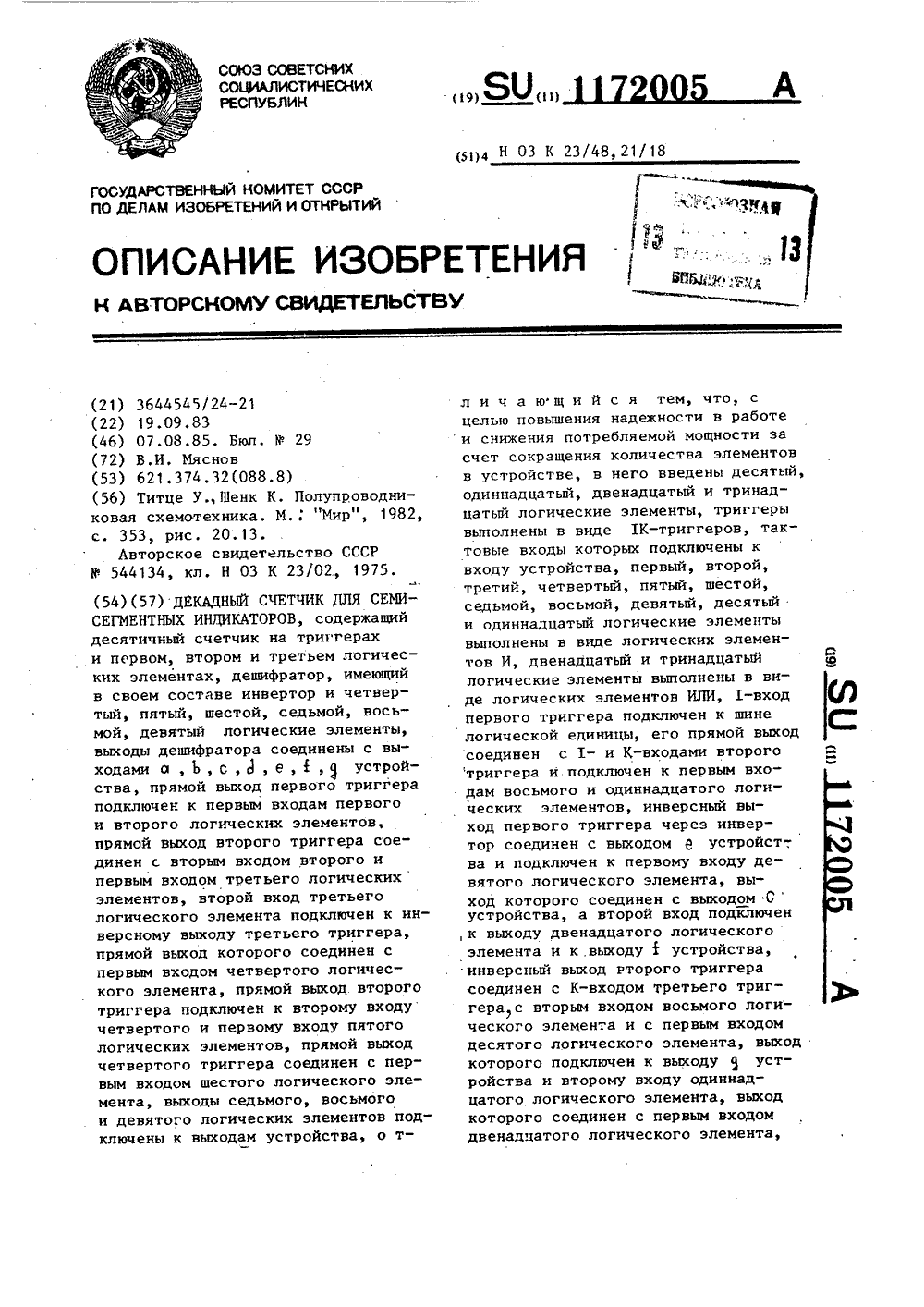

...прямой выход третьего триггерасоединен с вторым входом шестогологического элемента, выход которого подключен к первому входу тринадцатого логического элемента, второй вход которого соединен с выходомпятого логического элемента, а выходподключен к выходуустройства, инверсный выход третьего триггера соединен с вторыми входами десятогои пятого логических элементов и сК-входом первого триггера, инверсный выход четвертого триггера сое72005 динен с вторым входом первого логического элемента, третьим входом пятого логического элемента и первым входом седьмого логического элемента, выход которого подключен к выходу а устройства, а второй вход .соединен с выходом восьмого логического элемента и подключен к выходу 3 устройства, причем выход...

Номер патента: 1285592

Опубликовано: 23.01.1987

Авторы: Базалев, Мяснов

МПК: H03K 23/00

Метки: декадный, индикаторов, семисегментных, счетчик

..."3" (фиг.2, при=1),При поступлении на вход схемывторого считаемого импульса изменяют свое состояние триггеры 2 и 3.1285592 к,=о; к=о;а =0; д=1; с=о 6=0 е=о Г=О д=о- э Яа на индикаторе высвечивается цифраТаблица Очередность поступлениявходных импульсов 02 3 4 5 6 7 8 9 О Высвечиваемая десятичная цифра ДЦ 0 3 6 9 2 5 8 1 4 7 О 0 0 1 1 0 1 1 0 1 1 0 Импульс переноса Остальные значения сигналов (ло- ров и дешифратора (фиг.2), сведеныгических функций) на выходах тригге- в табл. 2. Таблица 2 ц еТ 1 О Вцсвечиваемая цифра ц Й я 1 к О О О О О ООО ОО О О О О О ОО. О ОО ООО О О О ОО З 2 О 1 1. 1 1 О О О О 1О 1 О 1 О О О О О 6 3 О 1 О О 13 О 1 О О 0 3О О О О 1 О О 9 4О О О О 3 1 3 1 О О 1 О О О 1 О О0 2 5 О 1 О 1 1 ОО О 3 1 О 3 О 1 О...

Номер патента: 1319276

Опубликовано: 23.06.1987

Автор: Мяснов

МПК: H03K 23/72

Метки: декадный, индикаторов, семисегментных, счетчик

...следующие:12 - Я 1 Я 4 О, 13= Я 1 Я 2 Я 4= О, 14= =Ц 1 ЯЗ= 0;В результате на семисегментном индикаторе формируется десятичная цифра О.Значение сигнала 3 заема равно3= Я 1 Я 2 ЯзЯ 4= 1Поскольку 1 К-триггер по последующемувходному тактовому имульсу на тактовойшине при 1= 0 и К= 0 не изменяет своегосостояния, при 1= 1 и К= 1 переключается в противоположное состояние, при1= 1 и К= 0 устанавливается в состояние логической единицы, а при 1= 0 и К = 1в состояние логического нуля, то по первому (после окончания действия сигналаСброс входному тактовому импульсу натактовой шине первый 1 К-триггер 1 переключится в состояние логической единицы, аостальные 1 К-триггеры не изменят своегосостояния (диаграммы на фиг. 2 при 1=1,ДЦ= 9).При этом...

Номер патента: 1330757

Опубликовано: 15.08.1987

Авторы: Базалев, Мяснов

МПК: H03K 23/72

Метки: декадный, индикаторов, семисегментных, счетчик

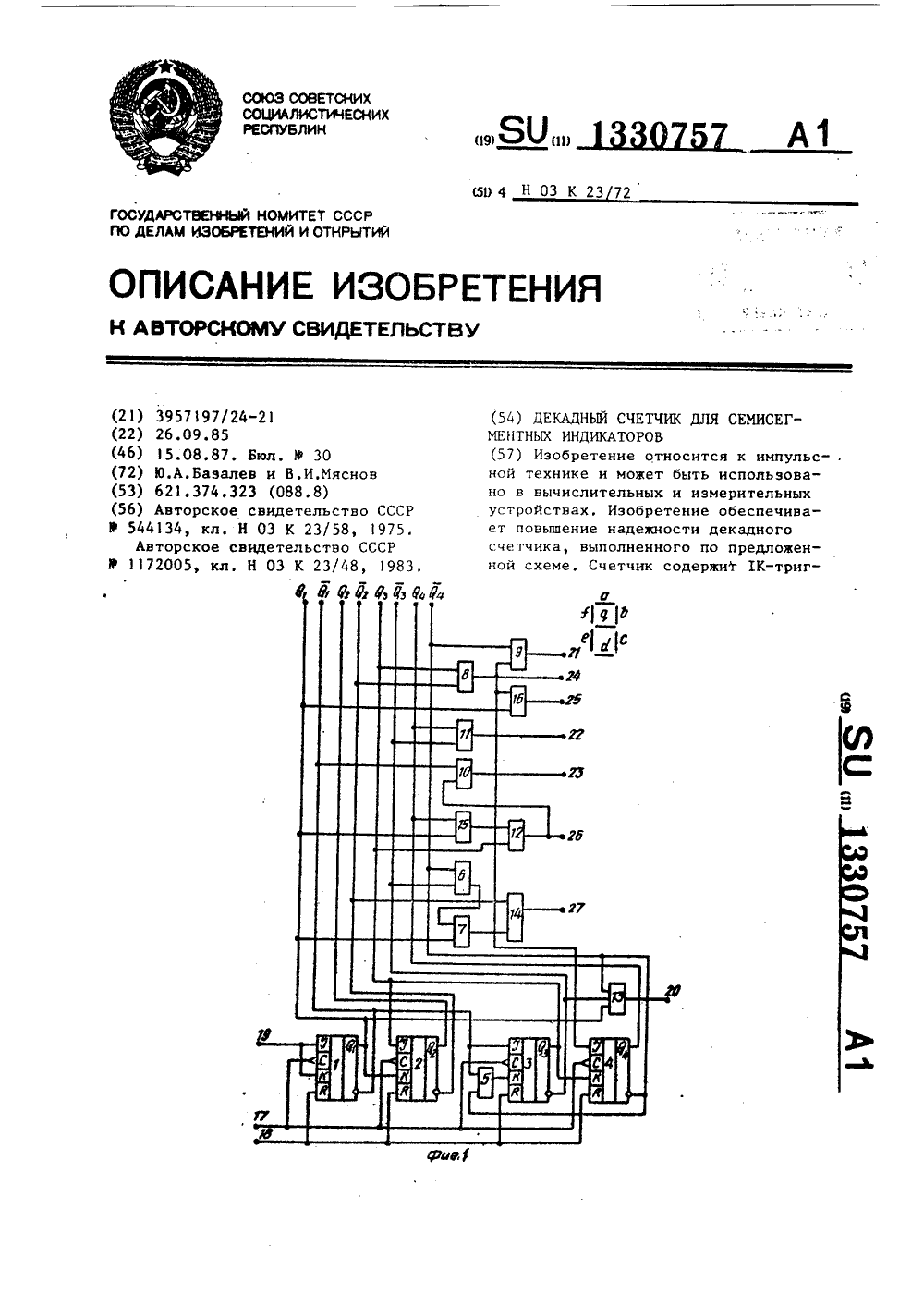

...- сигналы на соответствующих выходах 21, 22, 23, 24, 25, 26 и 27 устройства.Работа предлагаемого декадного счетчика для семисегментных индикаторов полностью определяется логическими уравнениями для 1 - и К -вхо.дов. В исходном положении все 1 К- триггеры 1 - 4 сигналом "Сброс",поступающим в виде импульса по шине 18 сброса, устанавливаются в исходное состояние (диаграммы на фиг,2 при0), при этома,=о; а 0; а=о)а 4=0.На основании логических уравнений для 1 - и К -входов триггеров состоя)ния входов следующие:==аз=о з=0= 1 4- а,а, - 1, к, - аз - ОПо логическим уравнениям для выходов дешифратора определим, что аа. - о; ь = а,а, - о; . : й,=о; а=аЛ=О;е=аЧа,=о;= а,(ача,) = О;я-аа,чаЛа, - . При этом на семисегментном индикаторе...

Номер патента: 1359906

Опубликовано: 15.12.1987

Автор: Базалев

МПК: H03K 23/72

Метки: декадный, индикаторов, семисегментных, счетчик

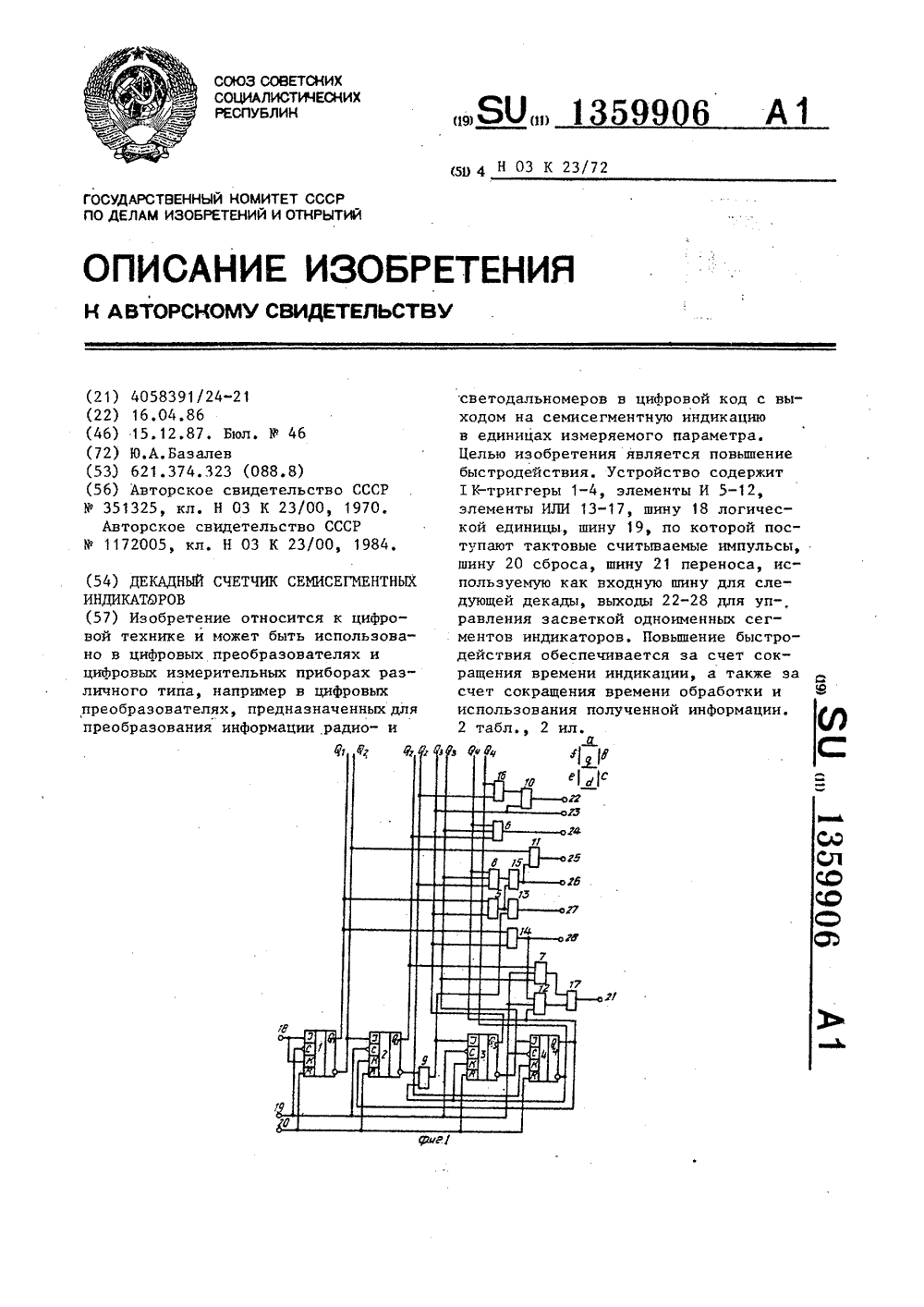

...третьего триггера 3 соединен с инверсным выходом четвертого триггера 4, второй вход первого элемента ИЛИ 13 подключен к выходу пятого элемента И 9, К-вход четвертого триггера соединен с инверсным выходом второго триггера.10 15 20 25о 30 35 40 45 50 55 Как видно из табл,2, после поступления десяти импульсов схема возвратилась в исходное состояние и следовательно при дальнейшем поступлении считываемых импульсов схема повторяет свои состояния через каждые десять импульсов. Импульсы переноса, как видно из таблицы, появляются при переходе схемы из 1-го состояния во 2-е, из 2-го в З-е, т,е, после второго оимпульса, третьего и т.д.Таким образом обеспечивается повышение быстродействия за счет сокращения времени индикации, а также за счет...

Номер патента: 1368985

Опубликовано: 23.01.1988

Автор: Мяснов

МПК: H03K 23/72

Метки: декадный, индикаторов, семисегментных, счетчик

...- сигнал е на выходе е устройства;Г - сигнал Г на выходе Г устРойства;сигнал я на выходе я устРойства;П - сигнал П на выходной шине 20 переноса, 25Работа предлагаемого декадного счетчика для семисегментных индикаторов полностью определяется логическими уравнениями и проходит в следующем порядке, 30По сигналу "Сброс", поступающему в виде импульса по шине 18 сброса, все 1 К-триггеры 1-4 устанавливаются в исходное нулевое состояние, после чего состояния выходов будут равны (диаграммы на чертеже при 1 = 0):35 тояния входов в исходном состоянии(при 1 = 1) будут равны: К,=а,=О; к,=4,= . К =О,= К, =Я =1; 1 = О К = О,то по очередному тактовому импульсу1 К-триггер не изменяет своего состояния, а если 1 = 1; К = 1,то 1 К-триггер переключается...

Номер патента: 1383492

Опубликовано: 23.03.1988

Авторы: Базалев, Мяснов

МПК: H03K 23/00

Метки: вычитающий, декадный, индикаторов, семисегментных, счетчик

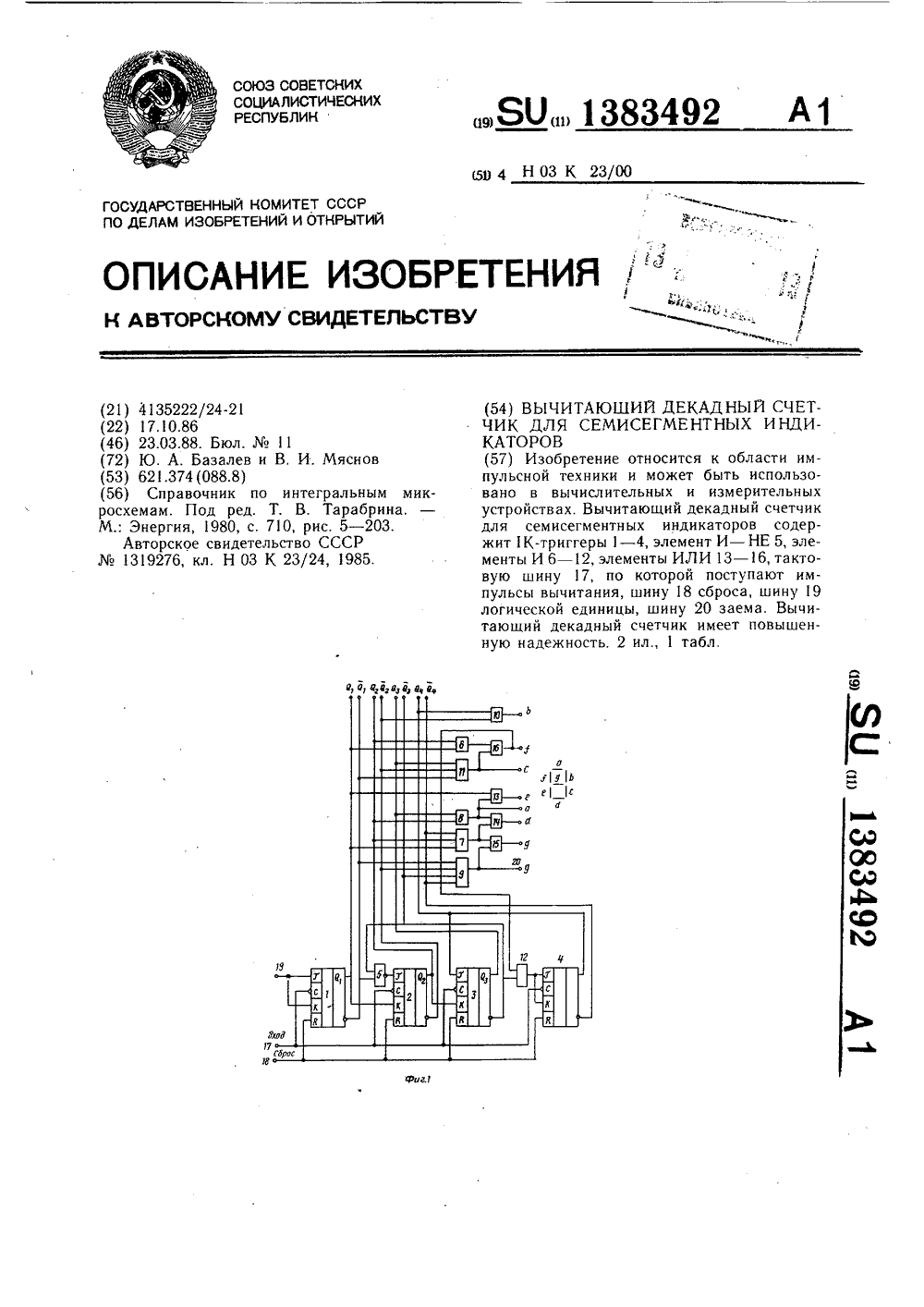

...триггеров 1 - 4.Счетчик работает следующим образом, В исходном положении все 1 К-триггеры сигналом Сброс, поступающим по шине 18 сброса, устанавливаются в исходное состояние (диаграммы на фиг. 2 при= 0),при этомЯ = О, Я 2 = О Яз = 0; Я 4 = О.На основании логических уравнений длявходов триггеров состояния их 1-К-входовбудут следующими:11 = 1 12 = О, 1 з = 0 14 - О,К = 1, К 2 = 0; Кз = О, К 4 = О.По логическим уравнениям для выходовдешифратора определяем, что,а = 0; Ь = 0; с = 0; с = 0; е = 0; 1 = 0; ц= 1при этом на семисегментном индикаторе высвечивается цифра 0, Поскольку 1 К-триггер по входному тактовому импульсу при1 = 0 и К = 0 не изменяет своегосостояния, при 1 = 1 и К = 1 переключается в противоположное состояние,при 1 = 1 и К = 0...

Номер патента: 1383494

Опубликовано: 23.03.1988

Автор: Базалев

МПК: H03K 23/64

Метки: декадный, индикаторов, семисегментных, счетчик

...20 1 = 1,551. 1-4 сигналом "Сброс", поступающим ввиде импульса по шине 19 сброса, устанавливаются в исходное состояние(диаграммы на фиг, 2 при= 0), приэтом Яу =О, Я =0; 0=0; Я - О. На основании логических уравнений 10для 1 - и К -входов триггеров состоя 3 3ния входов будут следующими: Е, - 1, 1 - О, 1 - 1, 1 - О, К,=1;К,=О,К,=О;К,=О,15 По логическим уравнениям для выходовдешифратора определим, что а = с 1(О ч Я) = 0; Ь = Ц С = 0;с = Я,( Я = 0; с 1 = Я Ц = О; е = Я,ч с 1 = О, й = Я(ЯУЯ,) = О,Ч = Е (Ч ч О.) = 1,25 при этом на семисегментном индикаторе засвечивается цифра "0". Поскольку 1 К-триггер по входному тактовому импульсу при 1 = 0 и К = 0 не изменяет своего состояния, при 1 = 1 и К = 1 переключается в противоположное...

Номер патента: 1451853

Опубликовано: 15.01.1989

Авторы: Базалев, Мяснов

МПК: H03K 23/72

Метки: декадный, индикаторов, семисегментных, счетчик

...в нулевое состояние,при этом ,= О, 0 = О, 0 = О, О, = О,На основании логических уравненийдля Л- и К-входов триггеров их состояния будут следующими: Л, = 1, Л =1, Л 1, О, ЛФ= О, К 1 -- 1 ф К= 1 фК= О, К= 1, По логическим уравнениям для выходов дениАратора определим, что а = О, Ь = О, с = О, д = О,18534 35 40 45 50 55 з 145е = О, й = О, и = 1, при этом на семисегментном индикаторе засветитсяцщ 1)ра "О",Поскольку 1 К-триггер по нходномутактовому импульсу при 3 = О и К = Оне изменяет своего состояния, при3 = 1 и К = 1 переключается в противоположное состояние, при 3 = 1 иК = О переключается в состояние логической единицы) а при 3 и К = 1в состояние логического нуля, то попервому тактовому импульсу первый 1и второй 2 триггеры переключатся...

Номер патента: 1580550

Опубликовано: 23.07.1990

Автор: Базалев

МПК: H03K 23/48

Метки: импульсов, индикаторов, семисегментных, счетчик

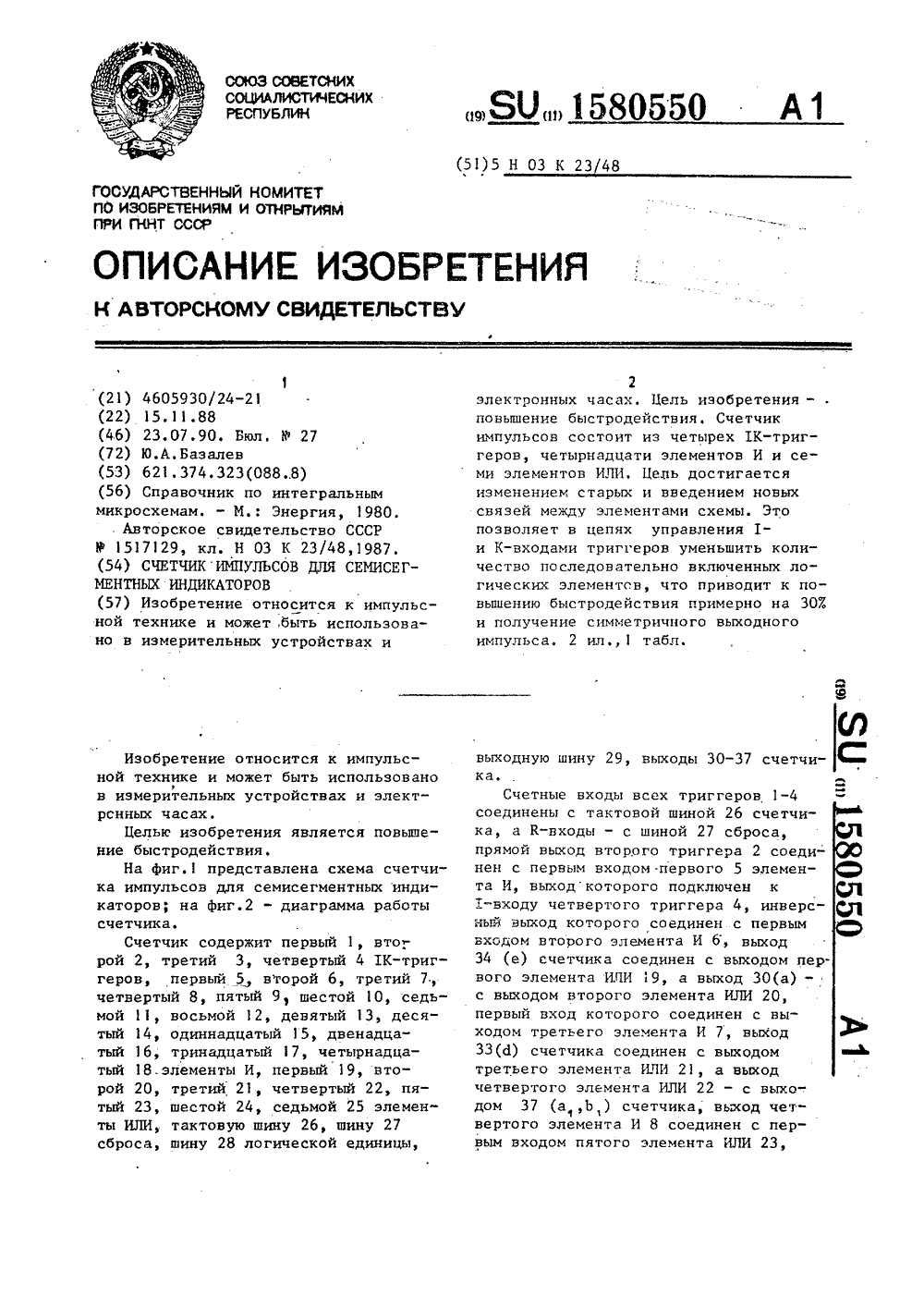

...уровень логической едини-цы, так как они не светятся,Триггеры 1-4 с элементом И 5 образуют делитель частоты на 12, а элементы 6-25 образуют дешифратор для последовательного включения (можно через соответствующий формирователь)элементов семисегментного индикатора.Триггеры реагируют на изменения так"товых импульсов со значения ТИ=1 наТИ=О, 5 58В исходное состояние все триггеры 1"4 приводятся сигналом "Сброс", поступающим в виде импульса по шине 27, при этом Ц = О, Я= О, 0= О, О 0 диаграммы на фиг.2 приО),Пользуясь логическими уравнениями для Е" и К-входов триггеров, определим их состояния: Е 1= 1, К= 1,Е О, К = 1, Е = 1, Кз= О, Е= О,К= О, а по логическим уравнениям выходов дешифратора определим состояния выходов а,Ь,с,д,е,Е,п: а,= 1,Ь...
