Алдабаев

Программируемый контроллер

Загрузка...

Номер патента: 1833870

Опубликовано: 15.08.1993

Авторы: Алдабаев, Конарев, Леонтьева, Малка, Перекрестов

МПК: G05B 19/18, G06F 15/46, G06F 9/00 ...

Метки: контроллер, программируемый

...то сигналом ОЕМ с выхода дешифратора 25 выбирается второй 20 контроллер шины. Сигнал ОЕМ с выхода дешифратора .25 (" открывает" выходы шинного формирователя 28 через который демультиплексированный адрес обращения поступает на адресные шины 12 (" открывается" один из командных выходов второго 20 контроллера шины, с котороо командный сигнал через шинный формирователь 35 или 36 (в зависимости от выполняемой команды) поступает на шины управления 14 в виде сигналов ЧТН, ЗАП, ПРМ, ВДЧ. Обмен данными по внешней магистрали происходит в асинхронном режиме, для чего на вход ВОУ генератора 16 через элемент ИЛИ 37 поступает из внешней магистрали (от блока ввода - вывода) сигнал ОТВ, который является сигналом асинхронного ответа на командные...

Устройство для вывода информации

Загрузка...

Номер патента: 1817086

Опубликовано: 23.05.1993

Авторы: Алдабаев, Ручинский, Харченко

МПК: G06F 3/00

Метки: вывода, информации

...ключа попадает на первый вход компаратара и через диод ипереход база - эмиттер транзистора компаратора отпирает его, Через оптрон проходит сигнал, который низким уровнем поступает на второй вход элемента И. При совпадении его с сигналом ВДЧ, поступающим на ее первый вход, с выхода элемента И сигнал запускает таймер, сигнал высокого уровня с выхода которого поступает на первый вход элемента ИЛИ в течение заданного промежутка времени и с выхода этого элемента блокирует регистр по управляющему входу. Одновременно сигнал высокого уровня с выхода тай мера поступает на первый вход ключа иблокирует прохождение сигнала на известительный выход устройства, информируя о неисправности в одной иэ выходных цепей устройства. Блокировка известительного...

Запоминающее устройство

Загрузка...

Номер патента: 1805496

Опубликовано: 30.03.1993

Авторы: Алдабаев, Беседовский, Конарев, Перекрестов

МПК: G11C 11/00

Метки: запоминающее

...байту он подается сматрицы 55 на групповой информационный 5вход элемента 59, на вход контрольного разряда которого поступает "1" с выхода блока2, и подвергается проверке на нечетность,Результат проверки с элемента 59 поступает на выход 30 блока 5 и в дальнейшем 10является контрольным разрядом к данномубайту. Одновременно с этими действиямибит, подлежащий записи в байт,.по цепи ДОчерез шинный формирователь 63, выход 23блока 6 поступает на второй вход элемента 15ИСКЛЮЧАЮЩЕЕ ИЛИ 11 через элементИЛИ - Н Е и, в зависимости от состояния сигнала на первом его входе, выдается в прямом или инверсном виде через выход 24 навход селектора 4, Так как на первом его 20входе уже имеется бит, подлежащий замене, то происходит сравнение этих битов.Если...

Устройство для сопряжения системной и локальной магистралей.

Загрузка...

Номер патента: 1672460

Опубликовано: 23.08.1991

Авторы: Алдабаев, Геращенко, Колбасин, Конарев, Николенко, Перекрестов

МПК: G06F 13/00

Метки: локальной, магистралей, системной, сопряжения

...Операционным блоком 1 в каждом цикле программы и выдаваемых косвенно по шинам данным 10,:.Р 7 в сопровожд:.нии управляющего сигнала ВДЧ. Подтверждением перезапуска одновибратор.-. является съем сигнал состочнич триггера перезапуска по шинам даньм Ь 01)7 по упраьляющему сигналу ПР 11 в случае правильно . работы микролроцессора операционного блокаЭлемент И-НЕ 95 формирует признак выбора магистрали. Элементы И 99 и ИЛИ 103 Формируют сигнал запроса доступа к локальной шине (ЗД 10) на выходе 11/. Элементы НЕ 96, И 100 и ИЛИ 104 Формируют сигнал разрешения доступа к системной магистрали (РДСХ) ьа выходе 118. Элемент ИЛИ 102 формирует сигнал нЗалрос прямого доступал (ЗПД) на выходе 114 при наличии признаков групповой (ГПД) и внутриблочной...

Программируемый контроллер

Загрузка...

Номер патента: 1647594

Опубликовано: 07.05.1991

Авторы: Адонин, Алдабаев, Демченко, Махонин, Николенко

МПК: G05B 19/18, G06F 15/00

Метки: контроллер, программируемый

...обмена вычислительный блок 1 выдает сигнал "Прием" для запоминания значений входных дискретных сигналов во вторых 111-11 сдвиговых регистрах.Повторить М О Ч М, АМ раэ /МХН При выполнении в таком фрагменте команды МОЧМ, А на выходах 45 э и 455 преобразователя 45 формируются сигналы "Сдвиг" и "Запись".Значение входного дискретного сигнала с выхода последовательной информации второго 11 л сдвигового регистра последнего блока ввода-вывода 3 поступает через соответствующие выход узлов 41-4 и через второй информационный вход первого коммутатора 35 на информационный вход Для этого узел 39 должен выполнить командуЗТД, 8 ффНПри этом на выходе 45 л преобразователя 45 формируется сигнал "Прием", который5 через четвертый вход и четвертый...

Состав для покрытий

Загрузка...

Номер патента: 1535873

Опубликовано: 15.01.1990

Авторы: Агаев, Алдабаев, Ахмедов, Бабаев, Зейналов, Козина, Курбанова, Нагиева, Парсегова, Трифель, Шульженко

МПК: C09D 123/26

Метки: покрытий, состав

...компонентов состава: хлоркарбоксилированный полиэтилен (ХКПЭ) ТУ 6-01-18-19-81 содержание хлора 35-372, карбоксильных групп 0,7-1,03, хлоркарбоксилированный полипропилен (ХКПП) получают модификацией атактического полипропилена трихлоруксусной кислоты, двуокись титана, наполнитель, ГОСТ 9808-75, мел гидрофобный ТУ 21-01- 143-76 нефтеполимерная смола СПП (ТУ 38-2022 1-77), продукт полимеризации фракции СВ-С 9 продуктов гидролиэа нефти, ксилол ГОСТ 1928-67.1535873 В табл. 1 приведена рецептура состава по изобретению.В табл. 2 приведены данные по физико-механическим свойствам.5 формула изобретенияСостав для покрытий, включающий хлоркарбоксилированный полиэтилен, модифицированный полиолефин, двуокись 10 титана и органический...

Транзисторный ключ с защитой от перегрузки

Загрузка...

Номер патента: 1531203

Опубликовано: 23.12.1989

Авторы: Алдабаев, Бондаренко, Куценко, Ручинский, Харченко

МПК: H03K 17/08

Метки: защитой, ключ, перегрузки, транзисторный

...низкий 25 уровень, что приводит к включению нагрузки 2 через коммутирующий транзистор-усилитель 1, причем значение сигнала с датчика 3 тока, воздействующего на входы 16 и 17 блока 4, 30 недостаточно для формирования на его выходе 20 сигнала низкого уровня и там присутствует высокий уровень сигнала, поступающий через фильтр 6 уа вход 30 блока 7, триггер 41 не изменяет своего состояния, а через выход 18 и вход 17 блока 4 ток не протекает. В момент подачи синхроимпульса на шину 24 клапан 10 отпирается по его управляющему входу, 40 в результате чего сигнал высокого уровня с выхода блока 7 инвертируется и поступает на выход 26 ключа, что о:начает отсутствие перегрузок в нагрузке 2,что повторяется при следующих процедурах,...

Запоминающее устройство

Загрузка...

Номер патента: 1510010

Опубликовано: 23.09.1989

Авторы: Алдабаев, Беседовский, Диденко, Конарев, Прокопенко

МПК: G11C 11/00

Метки: запоминающее

...входу 27 поступает в блок 5,Элемент НЕЧЕТНОСТИ 59 в блоке 5 проверяет поступивший код на наличие ошибки и при ее отсутствии вы0010 Формула и з о б р 5151дает " 1", которая затем инвертируется элементом И-НЕ 61 и через триггер 62 поступает на выход 29 блока.На второй вход элемента И-НЕ 6 1 вэтом случае поступает также "1" снаходящегося в исходном состоянииэлемента НЕЧЕТНОСТИ 60,Таким образом, отсутствию ошибки при чтении соответствует "0" навыходе 29 блока 5. При наличии "1"на выходе 50 матрицы 32 и входе 9устройства реализуется режим записибита в блок 2. Причем запись битав блок 2 производится в два этапа,5 10 15 20 25 30 35 40 45 50 55 На первом этапе байт, в котором ,нужно изменить бит, пересылается из блока 2 в селектор 4 для замены...

Способ контроля точности кварцевых часов в заданном температурном режиме

Загрузка...

Номер патента: 1483426

Опубликовано: 30.05.1989

Авторы: Алдабаев, Калинин

МПК: G04D 7/12

Метки: заданном, кварцевых, режиме, температурном, точности, часов

...временного интервала могут быть включены в состав испытаний часов при заданном температурном режиме,Устройство, реализующее способ, работает следующим образом.Контролируемые часы устанавливают на датчик 1 сигналов хода часов (например, и ндукти вный датчик, воспринимающий изменения магнитного поля часов, происходящее при срабатывании шагового двигателя). Сигналы хода часов, поступающиес выхода датчика 1, усиливаются усилителем 2, преобразовываются в сигнал одной полярности детектором 3 и формируютсяформирователем 4 импульсов в импульсыс заданной амплитудой и длительностью. Эти импульсы поступают на вход измерителя 6 периода сигналов хода часов и на вход Стоп измерителя 7 временных интервалов, на вход Старт которого поступают...

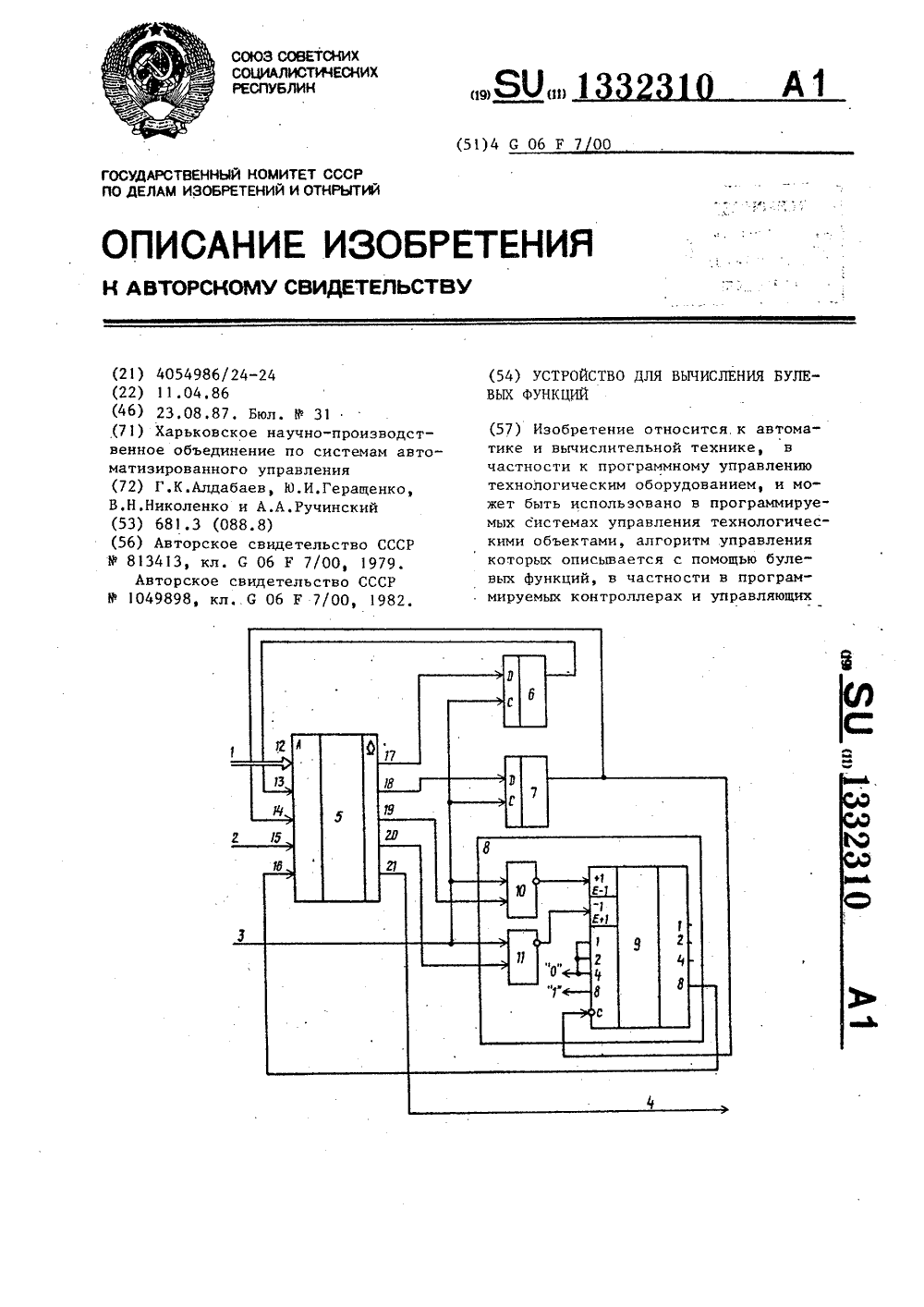

Устройство для вычисления булевых функций

Загрузка...

Номер патента: 1332310

Опубликовано: 23.08.1987

Авторы: Алдабаев, Геращенко, Николенко, Ручинский

МПК: G06F 7/00

Метки: булевых, вычисления, функций

...3 устройства единица с выхода 18 преобразователя 5 поступает на вход В-триггера 7 и устанавливает его в единичное состояние, после чего единица стригггра 7 поступает на вход 14 преобразователя 5 и вход С счетчика 9,С появлением открывающей скобки,заданной кодом 0101 на входе 12 преобразователя 5, и при имеющихся сигналах на его входах 16 - 13, образующих код 1010, преобразователь 5 навыходах 21 - 17 выставляет код ОА(табл.2 строка 7, столбец 6), чему 45соответствуют единицы на выходах20 и 18 и нули на остальных его выходах,При этом с очередным синхроимпульсом единица с выхода 20 преобразователя 5 через элемент И 1.1 поступаетна вход "Вычитание" счетчика 9 и нарушает его компенсацию, В результате на выходах счетчика 9 появляетсякод...

Транзисторный ключ

Загрузка...

Номер патента: 1322457

Опубликовано: 07.07.1987

Авторы: Алдабаев, Овчаренко, Харченко

МПК: H03K 17/60

Метки: ключ, транзисторный

...подключен к второму выходу управляюшего элемента 3 и через выходную цепь тиристорного оптрона 4 к общей шине 13,Кроме того, имеется нагрузка 16, один вывод которой соединен с выходной шиной 12, а другой - с шиной источника питания.Транзисторный ключ работает следуюшим образом.По управляющему сигналу Включить, поступаюшему на входные шины 14, открываются транзисторный оптрон 3, управлявший транзистор 2 и силовой транзистор 1, который вызывает появление тока в нагрузке 16. Если отсутствует короткое замыкание в последней, этот ток не превышает номинального значения, и потенциал, снимаемый с датчика 6 тока, недостаточен для срабатывания тиристорного оптрона 4. Если нагрузка такова, что ее включение сопровождается кратковременным превышением...

Многоканальное устройство согласования коммутационной цепи переменного тока с интегральной микросхемой

Загрузка...

Номер патента: 1307552

Опубликовано: 30.04.1987

Авторы: Алдабаев, Николенко, Овчаренко, Харченко

МПК: H03K 5/00

Метки: интегральной, коммутационной, микросхемой, многоканальное, переменного, согласования, цепи

...36, коллектор которого д 5является вторым выходом, а первый вывод первого резистора 37 - первым.выходом элемента, второй вывод первогорезистора 37 и эмиттер транзисторасоединены соответственно с первой и 50второй шинами питания, второй выводвторого резистора 38 соединен черезпереход анод - катод первого диода39 с базой транзистора 36, через последовательно соединенные анод-катодсоответствующего второго диода 40-1,40-240-п и соответствующий резистор 41 - 1, 41-241-п - с общейшиной и.т яника 8 питания, катод диода 42-1, 42-2. . .42-и соединен с катодом соответствующего второго диода 40-1, 40-2, ,40-п, аноды которых являются входами элемента И 16,Устройство работает следующим образом.В отрицательный полупериод входного сигнала...

Устройство для вычисления булевых функций

Загрузка...

Номер патента: 1254462

Опубликовано: 30.08.1986

Авторы: Алдабаев, Дзюбан, Николенко, Харченко

МПК: G06F 7/00

Метки: булевых, вычисления, функций

...10 и в зависимости от значения сигнала инверсии на входе 5, триггеры 10 и 11 устанавливаются в состояния в соответствии с табл.3.1254462 4ды 3 и 4 устройства следует подаватькод очередной операции.Результат очередной операции покаждому элементарному циклу и конечный результат вычисления булевойфункции образуются как дизюънкция(по табл.5) состояния триггеров 10и 11, сигналы с единичных выходовкоторых поступают на входы 17 и 18 10 преобразователя 14, При этом результат вычислений выдается на информационный выход 16 устройства. Таблица 3 Состояние Сигналы на входе 15 10 11 0 Предыдущеесостояние О, 0 0 1 То же 0 Таблица 5 При наличии на входах 3 и 4 сигналов, образующих код операции "+" дизъюнкция, нулевом состоянии тригге- ра 11 и в...

Резервированное трехканальное устройство

Загрузка...

Номер патента: 1069204

Опубликовано: 23.01.1984

Авторы: Алдабаев, Диденко, Конарев, Николенко, Ручинский

МПК: H05K 10/00

Метки: резервированное, трехканальное

...устройства, содержит генратор импульсов, и в каждом канале буферный запоминающий блок, формироватсл адреса мажоритарный блок и элемент И, каждый выход генератора импульсов соединен с синхронизируюшим входом формирователя адресов одного из каналов, адресные выходы формирователя адреса каждого канала соединены с соответствующими входами мажоритарных блоков каждого канала, а выходы переполнения - с соответствующими входами элементов И двух других каналов, выход элемента И каждого канала соединен с нулевым установочным входом форМирователя адреса данного канала, выход мажоритарного блока в каждом 15 20 25 30 35 40 Кроме того, буферный запоминающий блок содержит первый и второй дешифраторы, первый и второй коммутаторы, первые и вторые...

Логическое запоминающее устройство

Загрузка...

Номер патента: 1022220

Опубликовано: 07.06.1983

Авторы: Алдабаев, Диденко, Конарев, Перекрестов, Ручинский

МПК: G11C 15/00

Метки: запоминающее, логическое

...элемента ИЛИ, выход которого соединен с первым входом пятогоэлемента И, выход которого подключенк третьему входу первого элементаИЛИ, втооой вход пятого элемента Иявляется входом чтения устройства,входы дешифратора соединены с другими адресными входами блока памяти иявляются адресными входами устройства, выходом которого является выходблока памяти.На чертеже представлена функциональная схема предлагаемого логичес"кого запоминающего устройства.Устройство содержит блок 1 памяти,первый-пятый элементы И 2-6, первыйтретий элементы ИЛИ 7-9, элемент НЕ10, дешифратор 11 с выходами 12 и 13.На чертеже обозначены адресныевходы 14, вход 15 чтения, вход 16записи, информационный вход 17, управляющий вход 18 и выход 19 устройства,а также один из...

Запоминающее устройство с самоконтролем

Загрузка...

Номер патента: 970480

Опубликовано: 30.10.1982

Авторы: Алдабаев, Белов, Дербунович, Диденко, Загарий, Конарев, Ручинский

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...входу на схему 13 сравненияпри этом поступает сигнал разрешениясравнения из блока 15.На выходе схемы 13 сравнения формируется результат контроля неисправного кристалла накопителя 5 в видевектора ошибки.При несовпадении кодов слов напервом и втором входах схемы 13 сравнения вектор ошибки поступает навход шифратора 16, который формирует код.ошибки для данной ячейки и за"писывает его в функицональную частьассоциативного накопителя 17. Приэтом в аргументную часть накопителя17 записывается код адреса неисправной ячейки с вчходов регистра 1.Назначение и работу шифратора 16рассмотрим на следующем примере. Допустим, блок 11 корректирует однуошибку в слове из и разрядов накопителя 5. Ставится задача увеличитьмощность корректирующего кода в...

Устройство для вычисления булевых функций

Загрузка...

Номер патента: 955026

Опубликовано: 30.08.1982

Авторы: Алдабаев, Диденко, Загарий, Конарев, Ручинский

МПК: G06F 7/00

Метки: булевых, вычисления, функций

...триггера 7 и установит егов единичное состояние. Единичныйсигнал с прямого выхода первого триггера 7 поступит на единичный установочный вход информационного триггера9, который установится в единичноесостояние. Одновременно с этим нулевой сигнал с инверсного выхода первого триггера 7 поступит на второйвход третьего элемента И 6, вследствие чего будет запрещено прохождение импульса с выхода второго делителя 4частоты через этот элемент на единичный установочный вход второго триггера 9, что не приведет к изменениюсостояния информационного триггера 9. При значении измеряемой частоты, выше установленной граничной, на выходе второго делителя 4 частоты импульс появится раньше, чем на выходе первого делителя 2 частоты. Этот импульс поступит...

Многоканальное устройство для формирования временных интервалов

Загрузка...

Номер патента: 932603

Опубликовано: 30.05.1982

Авторы: Алдабаев, Диденко, Загарий, Конарев, Ручинский

МПК: H03K 3/84

Метки: временных, интервалов, многоканальное, формирования

...После окончания сигнала контроля связи поданная на шину 22 начальная уставка должна быть снята.В этом случае, если канал занят и работает в режиме формирования, поступившая на шину 22 команда запуска не нарушает нормального функционирования выбранного канала, Прием и обработка команды запуска упри этом аналогичны случаю свободного канала. По сигналу фазы обращения коммутатор 4 адресов переключается и код адреса с выхода регистра 2 адре сов подается на адресные входы всех блоков 5-8. По установленному адресу по сигналу чтения производится считывание содержимого выбранного канала. Текущее значение этого канала с выхода блока 8 через коммутатор 9 информации подается на информационный вход счетчика 10 и заносится в него по сигналу занесения,...

Устройство для редактирования информации

Загрузка...

Номер патента: 928337

Опубликовано: 15.05.1982

Авторы: Алдабаев, Диденко, Загарий, Конарев, Ручинский

МПК: G06F 3/153

Метки: информации, редактирования

...изменяет место маркера на экране видеоконтрольного блока 8, Алфавитно-цифровая1клавиатура блока 2 задания. символовпри нажатии клавиш вырабатывает напервом выходе кодовый сигнал соответствующего символа и передает его навторой вход, блока 1 управления. Поэтому сигналу. блок 1 вырабатываети передает на видеоконтрольный блок 8 сигнал для отображения соответет"вующего символа на месте, обозначенном маркером. Таким образом осу-,ществляется редактирование (набор) информации на экране видеоконтрольного блока 8 в местах, последовательно обозначенных маркером. Кромеоперации редактирования устройство позволяет производить последовательный поиск символа, встречающегосяв нескольких местах экрана видеоконтрольного блока 8. При этом...

Запоминающее устройство с самоконтролем

Загрузка...

Номер патента: 847377

Опубликовано: 15.07.1981

Авторы: Алдабаев, Белов, Дербунович, Диденко, Загарий, Конарев, Литкевич, Ручинский

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...адресную 12 и управляющую 13 шины. Устройство имеет информационные вход 14 и выход 15 и контрольный выход 16. Входы регистра 1 адреса соединены с адресными шинами 12 устройства, одни из выходов - со входами дешифратора 2 и управляющими входами первого коммутатора 4, а другие выходы - с адресными входами накопителя 3. Стробирующие 50 входы накопителя 3 подключены к соответствующим выходам дешифратора 2, а выходы - к информационным входам первого коммутатора 4, выход которого является информационным выходом 15 ы устройства, Первый вход второго коммутатора 9 подключен к выходу первого коммутатора 4 и первому входу элеменФормирователь 10 контрольных сигналов представляет собой схему сверт. ки, например, по модулю 2, и формирует два...

Бесконтактный датчик импульсовэлектронных систем зажигания много-искровых двигателей внутреннего сго-рания

Загрузка...

Номер патента: 844804

Опубликовано: 07.07.1981

Автор: Алдабаев

МПК: F02P 3/04

Метки: бесконтактный, внутреннего, датчик, двигателей, зажигания, импульсовэлектронных, много-искровых, сго-рания, систем

...резонансного каскада позволяет увеличить сиг-.нал на входе блока контуров и соот О ветственно на его выходе, что обеспечивает стабильный запуск формирователя и, следовательно, оконечногоустройства, формирующего искру. Поэтой причине поджог смеси осуществляется в строго определенные промежутки времени без сбоев, Этой же цели подчинено введение усиленного изменения связи за счет раздельного разразмещения катушек и индуктивностиблока контуров с переменной связью:катушки последовательного контурана статоре распределителя, а катушкипараллельного контура - на его роторе. Выполнить это представилосьвозможным только в случае подключения детектора к катушке последовательного контура блока контуров.Введение усиленного изменения связипозволяет...

Преобразователь постоянного напря-жения b постоянное двухполярное

Загрузка...

Номер патента: 843133

Опубликовано: 30.06.1981

Авторы: Алдабаев, Бажанов, Волков, Зайчиков, Ломов, Морев

МПК: H02M 3/335

Метки: двухполярное, напря-жения, постоянного, постоянное

...пос-. ледовательной цепочке транзисторных кличей, управляющие входы которых .подключены к выходам триггера, .Й 5-входы которого соединены с выходами ком параторов, одни из входов которых подключены к делителям напрякения обратной связи, а другие - к источ никам опорного напрякения.На Фиг.1 представлена принципиальная электрическая схема преобразователя; на Фиг.2 - диаграммы напряжений в отдельных точках схемы, поясняющие работу преобразователя,Преобразователь содержит транзисторный ключ 1, собранный на транзисторах 2 и 3 с предварительным усилителем мощности на транзисторах 4 и 5 и транзисторный ключ б, собранный на транзисторах 7 и 8 с предварительным усилителем мощности на 60 транзисторах 9 и 10, два накопительных конденсатора 11 и 12...

Измеритель кратковременнойнестабильности частоты

Загрузка...

Номер патента: 842615

Опубликовано: 30.06.1981

Авторы: Алдабаев, Головин

МПК: G01R 23/00

Метки: измеритель, кратковременнойнестабильности, частоты

...111 К.11 Я,11 1 11 ГС Г;Г,КМЕНЕНИЕ. е842615 Формула изобретения Составитеть В,ИулярТехред М.Коштура Корректор С,С 1 екмар Редактор Л,Филь Заказ 5088,51 Тираж 732 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/5Филиал ППП "Патент", г,ужгород,. ул.Проектная,4 приблизительно ранны М1. Таким образом, нестабильность частоты генератора 1 после перевода ее в канал опорной частоты оказывается увеличенной приблизительно н Й раз, т,е, разрешающая способность измери( теля увеличивается приблизительно в й раз, а погрешность измерения уменьшается во столько же раз, Зто равносильно умножению частоты к, в Я раз, однако, в случае применения умножителя, погрешность измерения...

Устройство формирования времен-ных интервалов

Загрузка...

Номер патента: 824417

Опубликовано: 23.04.1981

Авторы: Алдабаев, Диденко, Загарий, Конарев, Коновалов, Ручинский

МПК: G04F 10/04, H03K 5/00

Метки: времен-ных, интервалов, формирования

...6запрещающий формирование (окончание) временного интервала единичный потенциал, который одновременно является разрешающим для занесения информации в программный регистр 4 с информационной шины 13 устройства, тем са- мьМ подготавливая устройство к новому циклу работы.Таким образом, в блокирующем режиме на выходе 15 устройства устанавливается единичный потенциал по началу отработки временного интервала счетчиком 10 и переходит из единичного в нулевой по окончании им отработки временного интервала. Обращение к устройству заблокировано на все время отработки временного интервала-или, в случае, когда длительность запускающего сигнала больше времени отработки временного интервала, на все время действия единичного запускающего сигнада.В...

Многоканальное устройство для форми-рования временных интервалов

Загрузка...

Номер патента: 815875

Опубликовано: 23.03.1981

Авторы: Алдабаев, Диденко, Загарий, Конарев, Коновалов, Ручинский

МПК: H03K 3/64

Метки: временных, интервалов, многоканальное, форми-рования

...импульсов, синхронизатор 1 вырабатывает счетные измерительные импульсы.Работает устройство циклически.Каждый цикл работы длительностьюсостоит из фазыобращениек памяти ифазы засчетф, которые следуют друг задругом.Режим работы устройства в фазе"обращение" определяется типом команды "запуск", "опрос", подаваемойна шины 13,15 и 16 устройства.По команде "запуск" в выбранномканале, при условии, что он свободенк данному моменту времени, начнет отрабатываться временной интервал, длительность которого определяется значением мантиссы этого канала в блоке 5.Если канал занят, т.е. к моментупоступления очередной команды "запуск"временной интервал начатый по предыдущему запуску еще не отработан, то предлагаемое устройство не отреагирует...

Запоминающее устройство с сохранениеминформации при отключении питания

Загрузка...

Номер патента: 807388

Опубликовано: 23.02.1981

Авторы: Алдабаев, Диденко, Загарий, Конарев, Литкевич, Ручинский

МПК: G11C 14/00

Метки: запоминающее, отключении, питания, сохранениеминформации

...интегральных полупроводниковых запоминающих элементах, например КР 188 РУ 2, КМПП-структур, а блок 4 ионисторов может быть составлен из элементов, например, КИ 11 и КИ 1-2.Вход блока 4 подключен через диод б к выходу стабилнзатора тока и через диод 7 - ко входу питания накопителя 1. Один из вых.дов блока 2 соединен со входом стабилиза. тора 3 тока, другие выходы через элементы 8 гальванической развязки подключены ко вхо. дам накопителя 1, которые через резисторы 9 соединены со входом пигания накопителя 1. Устройство работает следующим образом.В штатном режиме напряжение с основного источника питания подается с входа 11 устройства на стабилизатор 3 тока, на блок 2 сопряжения, через первый диод 5 на накопи. тель 1 непосредственно и на...

Преобразователь числа оборотоввала b код

Загрузка...

Номер патента: 798946

Опубликовано: 23.01.1981

Авторы: Алдабаев, Диденко, Загарий, Конарев, Ручинский

МПК: G08C 9/04

Метки: код, оборотоввала, числа

...состояние. При совпадении сигналов трех каналов, поступающих соответственно с прямых выходов триггера 10 и триггера 11 и совторого выхода коммутатора 8, на входах элемента И 12 и на его выходе,являющемся информационным выходом17 устройства, появляется сигнал(фиг. 2 к, левая часть),т.е, в случае равномерного вращения в прямомнаправлении ротора сельсина-датчика за каждый его оборот. на триггеры9-11 поступают сигналы трех каналовв последовательности 1, 2, 3, которая отслеживается этими триггерами,и на информационном выходе 17 устройства формируется один импульс. На выходе 16 устройства при этом устанавливается единичный потенциал, указывающий прямое направление вращения ротора сельсина-датчика.В случае обратного вращения ротора сельсина...

Устройство для вычисления булевыхфункций

Загрузка...

Номер патента: 798805

Опубликовано: 23.01.1981

Авторы: Алдабаев, Диденко, Загарий, Конарев, Коновалов, Ручинский

МПК: G06F 7/00

Метки: булевыхфункций, вычисления

...образом.На информационный вход первого узла 1 инвертирования подается бит инФормации ИН . При наличии оператора "/" инвертирования, поступающего с управляющего входа устройства на управляющий вход первого узла 1 инвертирования, в последнем производится инвертирование информации И 8, поступившей на информационный вход. Обработанная таким образом информацияподается на первый вход триггера 2операций.При наличии на управляющем входеустройства оператора ":" начала пред ложения триггер 8 окончания операцийустанавливается в нулевое состояниеи при наличии сигнала "х" конъюнктивной формы триггер 2 операций и тригрег 3 конъюнктивной формы устанавли ваются в единичные состояния, а приотсутствии оператора "и" конъюнктивной формы в триггер 2...

Кварцевый автогенератор

Загрузка...

Номер патента: 587595

Опубликовано: 05.01.1978

Автор: Алдабаев

МПК: H03B 5/32

Метки: автогенератор, кварцевый

...свойств актин-О ного элемента - транзистора 1 - про(О цесс нарастания останавливается и устройство начинает работать в так назынаемом установившемся генераторном режиме, если коэффициент обратной связи, регулируемый соотношением и величинами конденсаторов 11 и 12, выбран необходимой величины.Особенность схемы заключается в наличии резонаторов, имеющих квадратичные температурно-частотные характерис- ф тики (ТЧХ), что позволяет осуществить температурную компенсацию резонансной частоты эквивалентного контура (частоты генерации).Максимально эфФективная термокомпен"3 сация получается при определенном выборе величины емкости схемы автогенератора(С С )(ССз) которая в данном случае будет оптимальной при1 э 1 з нй 211 на(о), ТД 2кгдеС...

Устройство для разделения навоза на фракции

Загрузка...

Номер патента: 538676

Опубликовано: 15.12.1976

Авторы: Алдабаев, Михальчук, Сергеев

МПК: C02F 1/465

Метки: навоза, разделения, фракции

...расположенных в горизонтальной плоскости труб, между которыми установлены изолирующие кольца с вырезами, причем верхняя часть внешней трубы имеет щель для выхода твердой фракции.На фиг, 1 схематично изображено устройство для разделения навоза на фракции, вид сбоку; на фиг. 2 - то же устройство, поперечный разрез.Устройство для разделения навоза на фракции включает емкость, образованую электродами 1 и 2, выполненными в виде коаксиально расположенных в горизонтальной плоскости труб. Емкость ограничена установленными между электродами изолирующими кольцами 3 и 4, имеющими вырезы 5. В верхней части внешней трубы 1 образована щель 6 для выхода твердой фракции, которая посту пает на скребковый транспортер 7, расположенный в кожухе 8....
