Проус

Номер патента: 1367091

Опубликовано: 15.01.1988

Авторы: Михайлов, Проус, Темирев

МПК: H02H 7/22

Метки: замыканий, защиты, коротких, присоединений, распределительной, сети, участка, электрической

...производной тока3в 3-ем присоединении,близка к нулю, что фиксируется на выходе схемы 4 сравнения поврежденногоприсоединения. При этом, на выходахсхем сравнения остальных (неповрежденных) присоединений сигналы отлич- .ны от нуля. Срабатывает реле 5 минимального напряжения только поврежденного присоединения, и при превышениисигнала с выхода преобразователя ток -напряжение поврежденного присоединения уставки реагирующего органа 6 последний срабатывает. Одновременноесрабатывание соответствующих реле 5и органа 6 приводит,к срабатываниюконъюнктораповрежденного присоединения,что приводит к .отключениюавтоматического выключателя Аз,При коротком замыкании на сборныхшинах (точка К на фиг, 1) на выходахвсех реле 5 минимального...

Номер патента: 1270711

Опубликовано: 15.11.1986

Авторы: Бобровский, Иванов, Проус

МПК: G01R 19/04

Метки: аналоговых, величины, значения, мгновенного, переменных, сигналов

...модули опорных напряжений, на выходе первого и второго компараторов появляются соответственно сигналы Пк и Пкоторые поступают на Р- входы соответственно триггеров 14 и 15. На счетные входы триггеров 14 и 15 поступают через дизьюнкторы 16 и 17 сигналы Р , Н, соответственно с выходов синхронизатора 3 и генератора 5 тактовых импульсов, однако сигнал Ц, поступает лишь до тех пор, пока не появится сигнал логической единицы на прямых выходах Р-триггеро% 14 и 15 (соответстненио сигналы Б П ). Для этой цели логические сигналы с инверсных выходов триггеров 14 и 15 и с выхода генератора 5 тактовых импульсов поступают на входы соответственно конъюнкторов 6 и 7, кото- которые заполняют функции логических запретов на прохождение тактовых...

Номер патента: 1258631

Опубликовано: 23.09.1986

Авторы: Барсуков, Бенин, Евстафьев, Ефремов, Проус, Ростовцев

МПК: B23B 31/40

Метки: закрепления, разрезом, тонкостенных

...прямоугольное отверстие, в котором с возможностью перемещения установлен ползун30 с головкой 31 и резьбой на еготорце 32, ответной резьбе на участке оправки 1. Посредством пружины 33ползун 30 отжимается от обоймы 22,ограничен в перемещении винтом 34и пазом 35 и фиксирован посредствомотверстия 36 и фиксатора 37, пружины38 и гайки 39, при этом фиксатор37 снабжен головкой 40, расположеннойв рабочем положении на расстоянии Бот упорной шайбы 26.Совместно с винтом 24 выполненстержень 4 1, закрепленный в шайбе26 и расположенный в пазу 42 хомутика 6, имеющего разрез 43 и закрепленного винтом 44 на заднем центре5, установленном в пинали 45 заднейбабки станка (не показаны).10 Включив станок в работу, сообщают вращение абразивному кругу 46 и...

Номер патента: 1256913

Опубликовано: 15.09.1986

Авторы: Бенин, Евстафьев, Ефремов, Проус, Ростовцев

МПК: B23Q 7/00

Метки: кантователь

...муфте 13 направлении, которая цосрегсством г)гпонок 28 и 29 скреплена со столом 26 и с ведомым карданным валом 30. Последний устаггогг;генг в подшипнике 31 обоймы 17 и закрегглец гайками 32. На ведомом карданном валу 30 гыполнец конус 33, взаимодействугощий с тормозом 34, закреггленным га обойме 17 посредством шпоцки 35 и снабженным винтом 36 с рукояткой 37. 1 а недосом кар)санггом валу 30 вггггопгегга ила 38, в ггодц ипггиках которой устацонлегсы с возможггостгю поворота две цапфы 39 крестовины 40. Вторые две цапфы 41 установлены с возможггостью поворота г подгципниках вилки 42 ведущего карданного вала 43. который посредством нгпоггки 44 закреплен ца выходном валу 6 ггривода 5.Кантователь работает следующим ооразом. 5 1 О 15 20...

Номер патента: 1234059

Опубликовано: 30.05.1986

Авторы: Бенин, Евстафьев, Ефремов, Кравец, Проус

МПК: B23B 39/16

Метки: головка, многошпиндельная, сверлильная

...плунжеры 39 и втулки 40, стягиваемые друг с другом посредством гаек 41 и резьбовых хвостовиков 42. Кронштейны 32 и 33 установлены на направляющих 43, выполненных и крьппке 2 с возможностью скрепления с ней посредством болтов 44 и гаек 45, К боковым сторонам фланцев кронштейнов 32 и 33 винтами 46 прикреплены указатели 47, совмещаемые с линейкой 48,прикрепленной к торцам крьппки 2 винтами 49, Кронштейны 32 и 33 в каждой из направляющих 43 установлены в количестве, необходимом для производительной работы головки. (в данном случае их установлено два) .Головка работает следующим образом.В исходном положении кронштейны 32 и 33 освобождечы от закрепления их гайками 45, шг идели 35 - от закрепления гайками 41, а шпиндель 18 станка...

Номер патента: 1227408

Опубликовано: 30.04.1986

Авторы: Бенин, Евстафьев, Кравец, Писаренко, Проус, Ростовцев

МПК: B23Q 3/06

Метки: гидравлический, стол, универсально-наладочный

...в прикрепленной к плите 1 втулке 29, и с гнездом 30 запорного клапана 31. Отверстие 28 герметизировано уплотнением 32, охватывающим задний хвостовик 24, который установлен в нем с возможностью перемещения. В теле втулки 29 выполнены каналы 33, соединяющие отверстие 28 с каналами 34, выпол 20 25 ЗО 35 40 45 50 55 ценнымк каналы 33, соединяющие отверстие 28 с каналами 34, выполненными в теле плиты 1.Запорцый клапан 31 установлен в гнезде 30 с возможностью перемещения, поджат пружиной 35, имеет канавки 36 и толка- тель 37, который помещен с зазором в отверстии седла 38, закрепленного в окончации хвостовика 24 в отверстии 39 штока 40.В отверстии 39 установлено уплотнение 41, охватывающее хвостовик 25, оно посредством каналов 42 соединено с...

Номер патента: 1227407

Опубликовано: 30.04.1986

Авторы: Бенин, Евстафьев, Кравец, Проус, Ростовцев

МПК: B23Q 3/00

Метки: болтов, головок, групповом, детали, установки, фрезеровании, шестигранных

...потому, что при перемещении стола 5 с основанием 1, корпусом 11 и закрепленными в нем болтами 48 ведущим шестерням 36 и 37, вследствие их качения по рейкам 40 и 41, сообщается враьцение в противоположных друг другу направлениях, например, при перемещении в направлении стрелки Е (фиг. 4) шестерне 36 сообгцается вращение в направлении стрелки Ж, а шестерне 37 - в направлении стрелки И. В момент начала вращения шестерни 36 обойма 34 обгонной муфты 32 заклинивает ролики 39 в щели 38 и вынуждает тем самым к вращению вал-шестерню 27, которая сообщает врагцение шестерне 22 с закрепленным на ней кулачком 20 в направлении стрелки К. В тот же момент, с началом вращения шестерни 37, обойма 34 обгонной муфты 33 вынуждает ролики 39 выкатиться из...

Номер патента: 1220916

Опубликовано: 30.03.1986

Авторы: Бенин, Евстафьев, Проус, Ростовцев

МПК: B23Q 3/00

Метки: базой, детали, закрытой, измерительной, плавающей, программным, станке, токарном, управлением, установки

...устанавливаютлюнет таким образом, чтобы ось егоповорота находилась на расстоянииа от торцов кулачков 5, котороеопределяют из уравнений линейныхвеличин расположения участков детали по обе стороны от исходной точкиО,лежащей на оси поворота люнетаб=в+г, (1)в= - +дб2 ф(4)где б - длина детали с припускомна обработку;в - участок детали, расположенный со стороны иэмери"тельной базы;г - участок детали, расположенный со стороны поверхности обработки;д - участок детали, эажимаемщ кулачками патрона.Реализуют установку люнета наразмер а путем измерения расстояния8 между торцом одного иэ кулачков5 и закрепленным на корпусе 10 люнета 9, платиком 35, расстояние ж до 40 торца которого от оси поворота люнета известно и заклеймено на его корпусе.Таким...

Номер патента: 1203624

Опубликовано: 07.01.1986

Авторы: Бойченко, Габов, Михайлов, Проус, Черноморенко

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, электроустановки

...орган14 содержит пороговый элемент5 16, Формирователь 17 прямоугольныхимпульсов и третий элемент И 18,К входным клеммам 3-6 подключенытакже индикаторы 19-22 полярности,выходы которых через элементы 23 и24 совпадения несовпадения ипервые 25 вторые 26 элементы Иподключены к элементу ИЛИ 27, выход которого является выходомустройства.5 На временных диаграммах показанынапряжения на выходах соответствующих блоков в режимах броска тока намагничивания (фиг.2 и 3) и врежиме внутреннего двухфазного ко 20 роткого замыкания с одностороннимпитанием (фиг.4), На вход реагирующего органа 4 (порогового элемента 16 ) подается разность напряжений И 2 , выделяемых на рабочем25 13 и тормозном 12 резисторах.Коэффициент торможения равен0,4, уставка...

Номер патента: 1163408

Опубликовано: 23.06.1985

Авторы: Бочкарев, Васинеж, Габов, Дордий, Проус, Шевцов

МПК: H02H 3/28

Метки: дифференциальной, защиты, шин

...реагирующий орган 14,10 функционирование которого определяется принципом работы дифференциальной защиты. Реагирующий орган 14воздействует через элемент 19 наисполнительные цепи защиты,1 При дуговом коротком замыканиив наиболее ненадежной части распределительного щита - местах болтовых соединений 15 силовых кабельных линий и шинопроводов автомати 20 ческих выключателей, электрическаядуга под действием электродинамических сил растягивавтся и касается плазмоконтактных датчиков 16.При этом к входу дополнительного25 реагирующего органа 18 прикладыва,ется линейное напряжение сети, врезультате чего он срабатывает ивоздействует через элемент 19 наЮисполнительные цепи устройства защи.ты, Защита срабатывает,Изобретение относится к...

Номер патента: 1155530

Опубликовано: 15.05.1985

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: B65G 39/00

Метки: конвейера, ленточного, ролик

...ленточногоконвейера; на фиг. 2 - концевая часть 1 ролика, разрез; на фиг. 3 - вариант конструкции концевой части.Ролик ленточного конвейера содержитобечайку 1, концевые части которой выполнены в виде патрубков 2 с шейками 3 у их основания.Наружный диаметр пдтрубка 2 д ==4+23, где д - наружный диаметр роликового подшипника 4, установленного 20 в полости патрубка 2; Я - толщина стенкипатрубка 2.Для вращения ролика лентой необходимо,чтобы момент трения о ролик относительно его оси был возможно большим момента сопротивления вращению ролика,согласно этомус 1 дз,где с 1 - наружный диаметр патрубка 2; дз - наружный диаметр обечайки 1.Роликовые подшипники 4 установлены наоси 5 и фиксируют обечайку 1 с возможностью ее вращения посредством...

Номер патента: 1148713

Опубликовано: 07.04.1985

Авторы: Бенин, Евстафьев, Кравец, Проус

МПК: B23B 5/38

Метки: линейка, синусная

...уплотнением 9 и установленная по. воротно на шаре 10, изготовленном из диэлектрического материала и покрытого оксидной пленкой на основе лака, Шар 10 закреплен на колонке 11, соединенной с опорой 12. В левой части корпуса 1 выполнен вертикальный паз 13, в котором находится,ролик 14, вращающийся на консоли 15кронштейна 16, прикрепленного к опоре 12 (элементы крепления не показаны), при этом геометрическая ось ролика 14 совмещена с центром шара 10. В правой части корпуса 1 установлен цилиндрический уровень 17, при ориентации которого в горизонтальное положение воздушный пузырек в нем располагается в центре уровня. В теле опоры 12 выполнен закрытый пробкой 18 цилиндр 19, в котором расположен поджатый пружиной 20 поршень 21, С...

Номер патента: 1145403

Опубликовано: 15.03.1985

Авторы: Габов, Дордий, Проус

МПК: H02H 3/28, H02H 7/04

Метки: дифференциальной, защиты, силового, трансформатора

...двух фаз А и С транс форматора, причем выходные обмотки датчиков тока, установленных на выводах фаз А и С на стороне высшего напряжения, соединены согласно или встречно с выходными обмотками датчиков, установленных на выводах фаз С и А соответственно на стороне низшего напряжения, и подсоединены к первичным обмоткам разделительных трансформаторов, первые вторичные обмотки которых соединены согласно, вторые - встречно и подключены соответственно к первому и второму двухполупериодным выпрямительным мостам.На фиг. 1 приведена схема предлагаемого устройства; на фиг. 2 а, бвекторные диаграммы напряжений, пропорциональных токам на стороне высше. го напряжения (звезды) и низшего напряжения (треугольника) силового трансформатора при...

Номер патента: 1144834

Опубликовано: 15.03.1985

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: B23Q 3/00

Метки: зажимное

...52 и взаимодействует с прикрепленным по второму концу троса 51 противовесом 53, перемещающимся в направляющих 54стойки 3. На стойке 3 закреплено распределительное устройство - кран-распределитель 55, с рукояткой 56 которого скреплен кулачок 57, взаимодействующий посредством штока 58 и качалки 59 с помещенной в карнизе 5 тормозной планкой 60. Последняя имеет отверстия 61 и 62, сквозь которые проведены ветви троса 51, поджата пружиной 63 и имеет уступ, с которым взаимодействует защелка 64, прижимаемая к планке 60 пластинчатой пружиной 65. К торцу карниза 5 прикреплен упор 66, с которым взаимодействует прижимная планка 35, Планка 35 закрепляет деталь 67, при этом масло перемещается по каналам 68-74. Работа устройства совершается следующим...

Номер патента: 1119086

Опубликовано: 15.10.1984

Авторы: Меркулов, Перцев, Проус, Темирев

МПК: H01F 3/08

Метки: магнитодиэлектрический, сердечник

...и для предотвращения влиянияклиматических и механических факторов требуются специальные контейнеры, куда помещают сердечники. 20Наиболее близким по техническойсущности к предлагаемому изобретению является магнитодиэлектрический сердечник, выполненный в видемеханически прочной трубы из диэлектрического материала, заполненной смесью предварительно изолированного магнитного порошка и связующего материала и подвергаемой, помере засыпки, трамбовке вручную З 0пневматическим или другим трамбовочным инструментом 1 23Недостатком прототипа являетсяограниченная область применениявследствие неразъемности конструкции магнитодиэлектрического сердечника.Цель изобретения - расширениеобласти применения путем обеспечения разъемности...

Номер патента: 1114491

Опубликовано: 23.09.1984

Авторы: Бенин, Евстафьев, Проус

МПК: B23B 31/20

Метки: патрон, цанговый

...с внутренним конусом и цангу с дуговьичи лепестками и губками, наружная поверхность которых выполнена конусной, цанга снабжена дополнительными губками с лепестками в виде радиально расположенных ребер, каждая из которых установлена между двумя соседними дуговыми лепестками, причем на боковых поверхностях губок с радиально расположенными ребрами выполнены, осевые гнезда. 40Такое выполнение повышает надежность закрепления изделий.На фиг. 1 представлен патрон, общий вид; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - сечение Б-Б на фиг. 2.Цанговый патрон содержит эажимную цангу 1, имеющую основание 2, отхо-. дящие от него дуговые 3 и радиаль ные 4 упругие лепестки, образованные 91 1пересечениями окон 5, с расточками 6;и отделенные друг...

Номер патента: 1112470

Опубликовано: 07.09.1984

Авторы: Габов, Дордий, Плотников, Проус

МПК: H02H 3/28

Метки: дифференциальной, защиты, сборных, шин

...с выпрями- тельным мостом, выход генератора импуЛьсных сигналов соединен с обмоткой электромагнитного реле и с неинвертирующим входом первого конъюнктора, к инвертирующему входу которого подключен выход реагирующего органа, выход первого конъюнктора подключенк неинвертирующему входу второго конъюнктора, к инвертирующему входу которого подсоединен выход реагирующего органа сигнализации обрыва соединительных проводов, выход второго конъюнктора предназначен для подключения к цепям сигнализации исправности исполнительной части устройства защиты, а второй размыкающий контакт электромагнитного реле включен в отключающую цепь реагирующего органа.На чертеже показана схема предлагаемого устройства.Устройство содержит преобразователи 1...

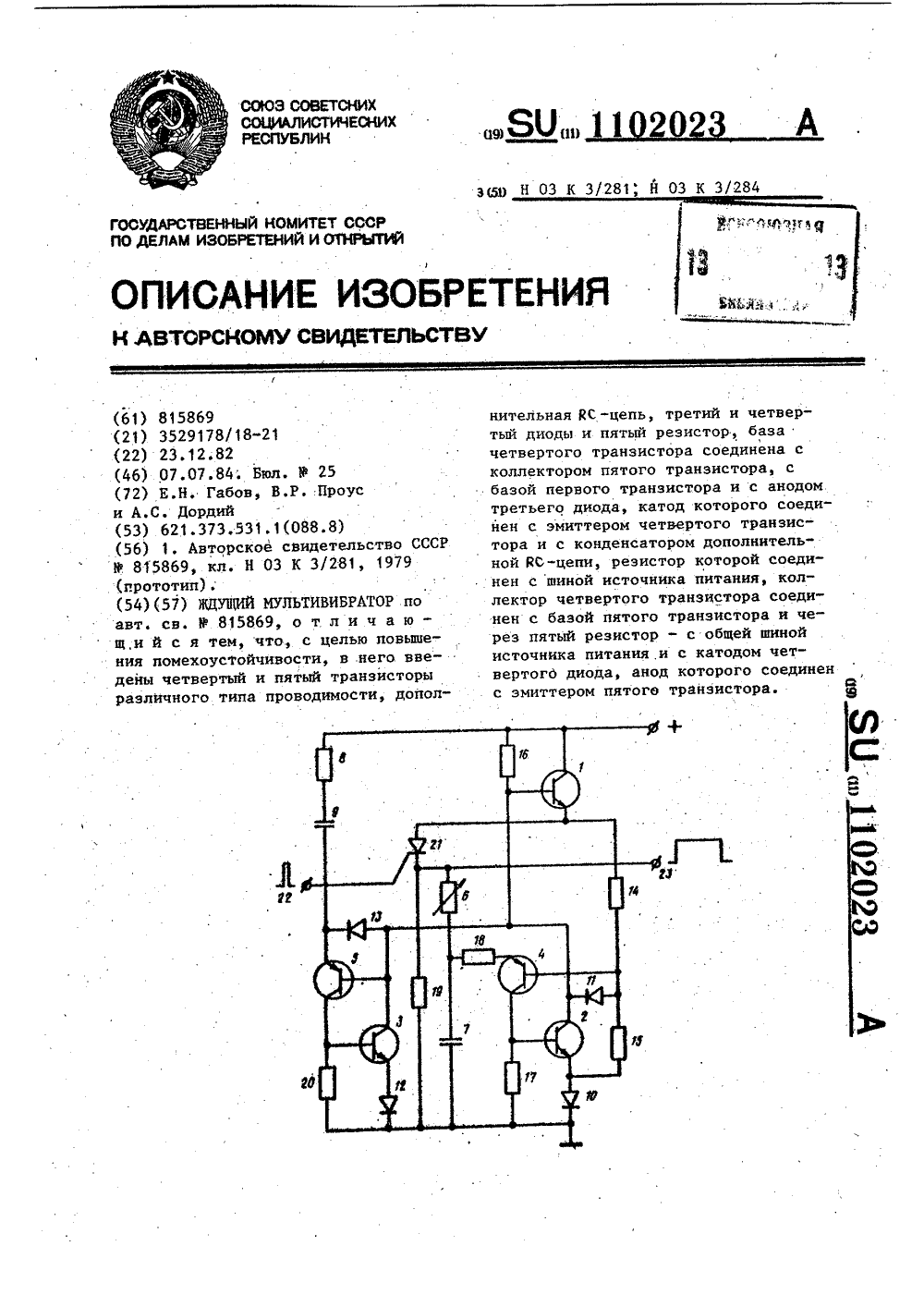

Номер патента: 1102023

Опубликовано: 07.07.1984

Авторы: Габов, Дордий, Проус

МПК: H03K 3/281

Метки: ждущий, мультивибратор

...транзистора.На чвртеже представлена принципиальная электрическая схема ждущего мультивибратора. Мультивибратор содержит транзисторы 1 - 3 одного типа провбдимости, транзисторы 4 и 5 другого типа проводимости, йС -цепь на резисторе 6 и конденсаторе 7, дополнительную ВС - цепь на резисторе 8 и конденсаторе 9, диоды 10 - 13, резистивный делитель напряжения на резисторах 14 и 15, резисторы 16 - 20, трйнистор 21, входную шину 22, выходную шину 23.Коллектор транзистора 1 соединенс шиной источника йитания, коллектортранзистора 2 соединен с базой транзистора 1 и через резистор 16 - сшиной источника питания, а черездиод 11 - с выходом резистивного делителя напряжения на резисторах 14 и 15 и с базой транзистора 4, коллектор которого соединен с...

Номер патента: 1098679

Опубликовано: 23.06.1984

Авторы: Бенин, Евстафьев, Кравец, Проус

МПК: B23B 39/02

Метки: шпиндельное

...16, На суппорте 10 перпендикулярно направляющим 9 выполнено направляющее отверстие, в котором на скользящей шпонке (шпоночные и шлицевые соединения не пока 15 заны) установлена линейно-подвижная пиноль 17 со смонтированным в ней инструментальным шпинделем 18, несущим на конце инструментальную наладку 19 с инструментом 20, На сво 20 бодном конце пиноли 17 установлен шарнирный палец 21, размещенный в пазу 22 рычага 23, который установлен с возможностью качания на оси 24, закрепленной в планшайбе 1. С рыча 25 гом 23 качательно соединены две цапфы 25, принадлежащие поводку 26, который помещен в круговой паз втулки 27, установленной с возможностью вращения в поводке 26. Втулка 27 закреплена в конусном отверстии шпин 30 деля 28 и имеет...

Номер патента: 1079362

Опубликовано: 15.03.1984

Авторы: Барсуков, Бенин, Евстафьев, Ефремов, Королев, Проус

МПК: B23B 1/00

Метки: кольцевых, поверхностей, ротора, роторной, сопрягаемых, статора, ступеней, торцевых

...следующим образом.Половину корпуса 1 статора устанавливают на опоры 2, помещенные на плитном настиле 3 горизонтально" расточного станка 4 и закрепляют (устройства для закрепления не показаны). В данной операции необходимо подрезать торцы А и 5 расточек 5, в которые при сборке устанавливают диафрагмы (не показаны). Расстояния между базовыми торцами А, равные и ширины расточек 3 должны быть выполнены согласно требованиям чертежа, независимо от технологической точности оборудования и мастерства . работника, обслуживающего оборудование. Кроме того, статоры, изготав. ливаемые предприятием с определенной серийностью, должны быть взаимоменяемы; для возможности их замены после многолетней эксплуатации турбины. Обеспечение указанных...

Номер патента: 1074664

Опубликовано: 23.02.1984

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: B23B 41/00

Метки: отверстий

...закреп на шпонка 21, скользящая в пазу 22 гильзы 11, и инструмент 23 для обработки отверстий в изделии 5В поршне 17 образован цилиндр 24, в котором помещен поджатый пружиной 25 поршень 26. За.которая закрыта крышкой;32, установлены подшипники 33 качения, в которых смонтирован. шток 34, проведенныйсквозь отверстие в корпусе 7 н. Уп-.лотненный:кольцевыми уплотнениями35. Со штоком 34 посредством штиФта36 скреплен поршень 37, помещенный .в первый дополнятельйый, цилиндр 38. 51 О Последний закрыт крышкой 39, имеющей уплотнение 40 и упор 41, с которыМ:. 15 взаимодействует поводок 42, эакрепленньй в. штоке 34.ФСвоцм торцом шток 34 контактирует с рычагом 43, который смойтирован 2 О в стойке 44 качательно на оси 45,и . взаимодействует с поджатым...

Номер патента: 1073522

Опубликовано: 15.02.1984

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: F16K 27/12

Метки: арматуры, корпусу, крепления, крышки, трубопроводной, узел

...поверхности обращена к запорному органу арматуры, а на упорном кольце и в круговом пазу выполнены конические поверхности, ответные коническим поверхностям составного кольца,На фиг. 1 изображен разрез горловины запорной арматуры; на фиг. 2 - узел 1 на фиг, 1 в увеличенном масштабе; на фиг. 3 - разрез А - А на фиг, .В цилиндрической горловине корпуса 1 линейно-подвижно помещена крышка 2, зО имеющая бурт 3, резьбовые отверстия 4, узел уплотнения 5 штока 6, несущего запорный орган 7. Между поверхностями горловины корпуса 1 и крышки 2 помещена уплотнительная набивка 8, ограниченная буртом 3 и упорным кольцом 9, контакти руюшим с конической торцовой поверхностью 10 составного . кольца 11. Последнее состоит из четырех секторных 12 и двух...

Номер патента: 1071375

Опубликовано: 07.02.1984

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: B23B 35/00

Метки: отверстий, сверления

...расположенных в шахматном порядке на цилиндрической поверхности пустотелой детали, при котором детали и инструменту сообщают относительные периодические поворо-, 25 ты и периодическиеосевые перемещения, сверление осуществляют изнутри полости одной иэ деталей одновременно в стенках обеих деталей, а периодические повороты сообщают йоследним навстречу друг другу. 30На чертеже представлена схема устройства для реализации предлаГаемого способа.На столе 1 вертикально-сверлильного станка 2 установлено дели тельное устройство 3, содержащее, червяк 4, сцепленные с ним червячные колеса 5,6 и вращаемые ими за-. жнмные патроны 7 и 8, в кулачках которых закрецлены детали 9 и 16.Зазор Ь между цилиндрическими поверхностями деталей выбирают...

Номер патента: 1047614

Опубликовано: 15.10.1983

Авторы: Бенин, Евстафьев, Ефремов, Кравец, Проус

МПК: B23B 39/16

Метки: головка, многошпиндельная, сверлильная

...с величинами диаметров расположения осей шпинделей 13. Ориентация шкалы 33 осуществляется по указателю 34, прикрепленному к торцу крышки 18, На окруж-ности лимба 30 нанесены деления (не показаны), ориентируемые по указателю 35, прикрепленному к стойке 36, имеющей отверстие, в котором закреплен путевой, например, бесконтактный выключатель 37. Последний имеет шель, в которой располагается бурт 38 лимба 30, и электрически соединен с цепью включения регулируемых зажимных упоров 39 (электросхема цепи упраления не показана). Регулируемые зажимные упоры 39 закреплены на верхних 40 торцах корпусов 16 поворотных кронштейнов 14. Каждый из упоров 39 выполнен в виде цилиндра 40, внутри которого расположенз с зазором крышка 41, снабженная...

Номер патента: 1038677

Опубликовано: 30.08.1983

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: F16K 43/00

Метки: задвижка

...нажимной планки18 и закрепляют посредством гаек 20и дополнительных контргаек 22.Для освобождения крышки 4 отвинчивают и удаляют гайки 9 и разъемнуюопорную шайбу 7, Вращая маховик 13,перемещают шток с запорным органом 15нажимной планкой 18 и крышкой 4 внутрькорпуса 1 на величину Ь 2, извлекают ии удаляют составное кольцо 6. Вращаямаховик 13 в противоположную сторону,извлекают крышку 4 с уплотнением 5,и после его замены, действуя в по"рядке, обратном разборке, собираютзадвижку и вращением гаек 9 обжимаютвновь установленное уплотнение 5,Технико"экономический эффект за"ключается в повышении ремонтопригодности задвижки. 1Изобретение относится к машиностроению и может быть использовано варматуростроении.Известна задвижка, содержащая корпус...

Номер патента: 1036468

Опубликовано: 23.08.1983

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: B23B 39/12

Метки: радиально-сверлильный, станок

...вертикального перемещения, и размещенного в ней шпиндля 32, Втупка 28 прикреппена винтами 33 к торцу шпиндепьной бабки 10.Ведущий 14, промежуточный двухручьевой 25 и ведомый 27 ролики имеютпопарно оцинакового циаметра ручьи 1) и д,которые охвачены гибкими стальнымилентами 34 и 35, закреппенными вручьях винтами, 36 - 39 так, чтопозволяют указанным роликам поворачиваться в предепах углов + 90 относитепьно осей ОО 0,1 0 рычагов18 и 26,36468 35 40 45 50 55 3 10В прецепах тех же ведичин углов имеет воэможность поворота рукав станка со шпинцедьной бабкой 10, что цостаточно цля обеспечения возможностиобработки иэделия с предельно допусти мыми цля цанного станка габаритами Во фланце ведомого родика 27 выпопнены дуговые пазы 40, в...

Номер патента: 1032512

Опубликовано: 30.07.1983

Авторы: Габов, Проус

МПК: H02H 3/28

Метки: дифференциальной, защиты, сборных, шин

...а его вторичная обмотка через выпрямительный мост подключена к рабочему резистору, соединенному,последовательно с тормозным резистором,,реагирующий орган, цключенный параллельно рабочему и тормозному резисторами своим выходом функционально связанныйс цепями отключения, дополнительно введеФа пороговый элемент, включенный параллельно тормозному резистору, и элементЗапрет" а реагирующий орган выполненв виде реле микимального напряжения,выход которого подключен к сигнально.му входу элеменга "Запрет", к управляюще. му входу которого подключен выход йорогового элемента, а вьмод элемента"ЗАПРЕТ" подсоединен к цепям отключения.На чертеже изображена схема предлагаемого устройства.Устройство содержит преобразователиток - напряжение 1,...

Номер патента: 1023497

Опубликовано: 15.06.1983

Авторы: Михайлов, Проус, Шумский

МПК: H02H 3/28

Метки: дифференциальной, защиты, электроустановки

...вкоторый соединены три резистора, и с вторыми соединенными попарно-входными зажимамиупомянутых четырех реагирующих органов, первые входные зажимы которыхподключены к третьей верщине треугольника,2. Устройство по и, 1, о т л и "ч а ю щ е е с я тем, что выходычетырех реагирующих органов попарноподключены к входам двух элементовИЛИ-НЕ, соединенных своими выходамис входами элементов И-НЕ.и ИЛИ, авыходы последних подключены к вхо"дам элемента И,3 10234 ет более качественную обработку информации, формируемой на резисторах 3, 4 и 5, что обеспечивает правильное функуионирование логической частиДля отстройки ложных срабатываний 5 органа сигнализации в переходныхрежимах КЗ предусматривают выдержку времени на его выходе 1 - 2 с. 9...

Номер патента: 1004014

Опубликовано: 15.03.1983

Авторы: Бенин, Евстафьев, Ефремов, Проус

МПК: B23B 39/04

Метки: координат, наклонных, отверстий, установки

...элемента 5 выполнен паз 10,в котором расположена планка 11, стопорящая винтом 12 элемент 5 в установленном. положении. Устройство устанавливается на изделие 13, имеющее базовое отверстие 14 и в котором необходимо просверлить наклонное отверстие 15. Изделие 13 устанавливается на поворотном столе 16 и крепится планкой 17 Установка координат осуществляется концевыми мерами 18. Опорная планка 4 расположена от оси базового пальца 3 на расстоянии А( размер А обозначен на корпусе 1 клеймением), Посредством выполненных в элементе 5 боковых пазов она может быть установлена на различной величины координате Х между расположением его,центра и осью пальца 3, соответствующей заданному расстоянию между центрами О О верхних срезов базового 14 и а 8...

Номер патента: 964839

Опубликовано: 07.10.1982

Авторы: Проус, Рубинович, Смоленков, Третьяченко, Шумский

МПК: H02H 3/28

Метки: дифференциальной, защиты, постоянного, сети, участков

...того, параллельно обмоткереле включается резистор,,.На чертеже приведена схема устройства.Устройство содержит, датчик 1производной тока питающего и датчики2 питаемых присоединений, выпрямительный мост 3, к выходу которогоподключены три основных .4-6 и двадополнительных 7 и 8 резистора, диод9, накопительный конденсатор 10,ограничительные резисторы 11-14,реагирующие дополнительный 15 и основной 16 тиристоры и блокирующие дополнительный 17 и основной 18 тиристоры, обмотки расцепителя 19 автоматического выключателя питающего присоединения и реле 20, контакт 5 реле 21 и шунтирующий резистор 22.Устройство работает следующим образом.В качестве информационных сигналов для дифференциальной защиты 10 используются напряженияи П воздействующие на...
