Формирователь импульсов

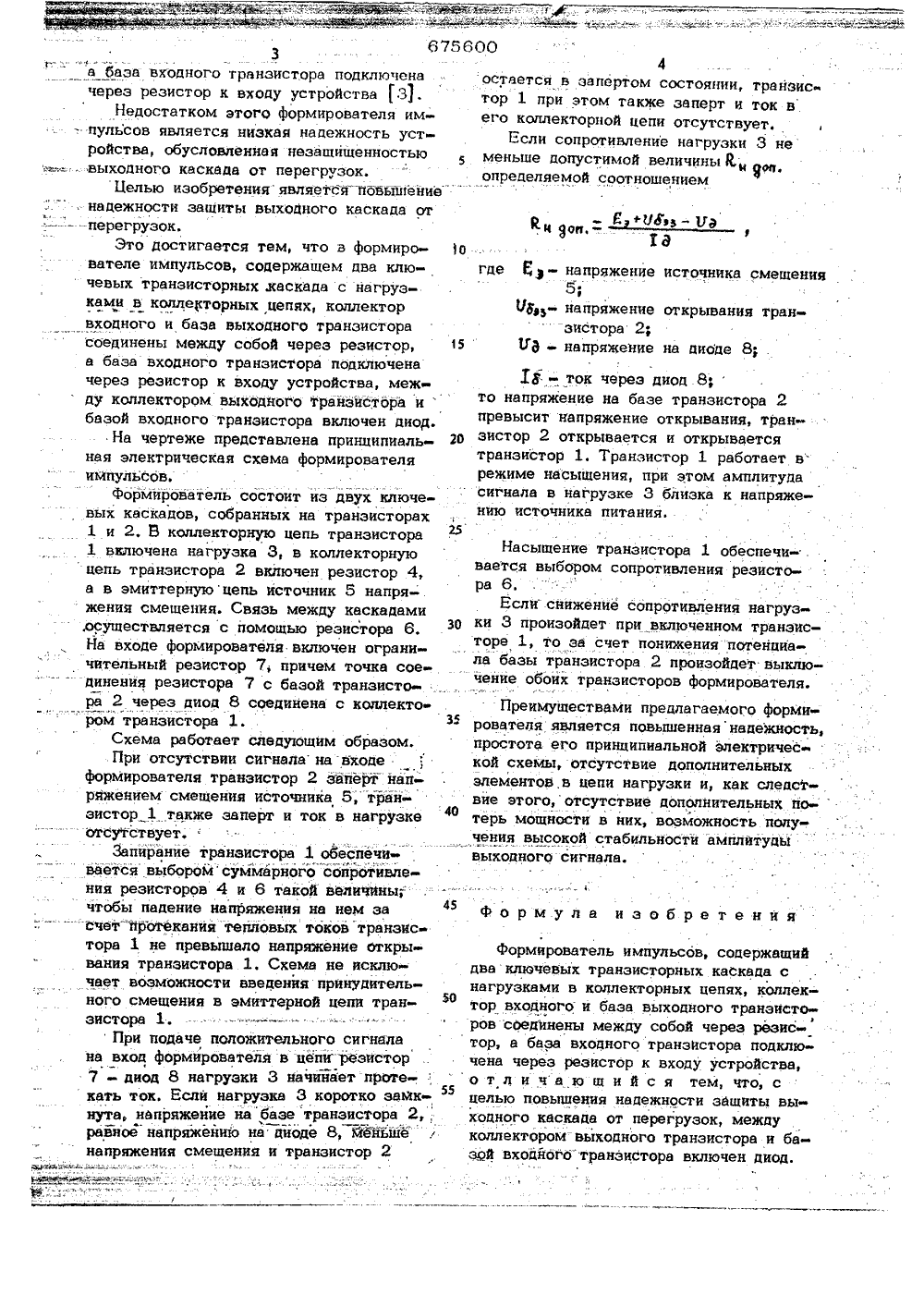

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТИЗЬСТВМ И,675600 Союэ Советскмх Соцмалмстмческмх Республмк) Приоритет Рствеинъб каматетСССРлам азебретеейю вткрытВХ 5.07. 79,бю убликова 53) УДК 621.382. Дуньков итель ЬСОВ АТЕЛЬ И1 технике и автомиспользовано в лектор торов Изобретение относится к импульснойатике и может бытькачестве формирователямощных импульсов большой длительности.Известен транзисторный усилитель сзащитой от перегрузки, содержащий триггер Шмидта и ключевой каскадв колленаторную цепь которого включена нагрузка,а в эмиттерную цепь дополнительныйрезистор; общая точка эмиттера и дополнительного резистора через диод соединена с входом триггера Шмидта, а копеектор одного из транзисторов триггереШмидта соединен с базой транзистораключевого каскада 1,Недостатком такого усилители с защитой от перегрузки является его спожность, наличие в цепи управления ключевым каскадом бистабильного элемента,что приводит к необходимости установкисхемы в исходное состояние, наличиев эмиттерной цепи дополнительногорезистора, что привсаит к потере мощ ности в нем и сниженао стабильностиамплитуды выходного сигнала,Известен "также транзисторный ключ,содержащий транзистор, в цепь эмиттерколлектор котороговключена нагрузка,например электромагнитное реле и резистор, параллельно которому подключенпереключающий диод и защитный элемент,например конденсатор, причем точка соединения переключающего диода, защитно ф го и нагрузочиого элементов через резистор подключена к источнику питанняХ 2)Недостатком такой схемы являетсяее сложность, тхр:утствие защиты выходного транзистора ключа от перегрузок,наличие в цепи нагрузки дополнительных элементов.Наиболее близким техническим решением к предлагаемому является форми рователь импульсов, содержащий дваключевых транзисторных каскада с нагрузками в коллекторных цепях, кол входного и база выходного транзис . соединены между собой через резистор,3а база входного транзистора подключеначерез резистор к входу устройства 31.Недостатком этого формирователя им-. - пульсов является низкая надежность устройства, обусловленная незащищенностью5";:=,. выходного каскада от перегрузок.Целью изобретения является повьш 1 ейие"надежности защиты выходного каскада от"- -перегрузок.Это достигается тем, что з формирователе импульсов, содержащем цва клю- гчевых транзисторных каскада с нагрузками в коллекторных цепях, коллекторвходного и база выходного транзисторасоединены между собой через резистор, 15а база входного транзистора подключеначерез резистор к входу устройства, межау коллектором выходного транзистора ибазой входного транзистора включен диод.На чертеже представлена принципиаль- Юная электрическая схема формирователяимпульсов.формирователь состоит из двух ключевых каскадов, собранных на транзисторах1 и 2, В коллекторную цепь транзистора1 включена нагрузка 3, в коллекторнуюцепь транзистора 2 включен резистор 4,а в эмиттерную цепь источник 5 напря-.жения смещения. Связь между каскадами.осуществляется с помощью резистора 6.На входе формирователя включен ограничительный резистор 7, причем точка соединения резистора 7 с базой транзистора 2 через диод 8 соединена с коллектором транзистора 1.35Схема работает следующим образом.При отсутствии сигналана входеформирователя транзистор 2 заперт" напряжением смещения источника 5, транзистор 1 также заперт и ток в нагрузкеотсутствует,Запйранйе транзистора 1 обеспечиваетСя выборомсуммарного сопротивления резисторов 4 и 6 такой величинычтобы падение наФяжения на нем за 45- " счет "протекания тепловых токов транзистора 1 не превышало напряжение открывания транзистора 1. Схема не исключает возможности введения принудительного смещения в эмиттерной цепи транзистора 1.При подаче положительного сигналана вход формирователя в цепи-резистор7 - диод 8 нагрузки 3 начинает проте- :кать ток. Если нагрузка 3 коротко замкнута, напряжение набазе транзистора 2,;равное напряжению на дйоде 8, йбйьшенапряжения смещения и транзистор 2 675600 4остается в запертом состоянии, транзистор 1 при этом также заперт и ток вего коллекторной цепи отсутствует.Если сопротивление нагрузки 3 неменьше допустимой величины И,и ящ,определяемой соотношением н оп,-. е 1 р - ток через диод то напряжение на базе тра превысит напряжение откр зистор 2 открывается и о транзистор 1, Транзистор режиме насыщения, при эт сигнала в нагрузке 3 близ нию источника питания. 8 ензистора 2ывания, транткрывается1 работает вом амплитудака к напряжеНасыщение транзистора 1 обеспечи- .вается выбором сопротивления резистора 6,Если" снижение сопротивления нагрузки 3 произойдет при включенном транзисторе 1, то за счет понижения потенциала базы транзистора 2 произойдет выключейие обоих транзисторов формирователя.Преимуществами прецлагаемого формирователя является повышенная надежность,простота его принципиальной электрической схемы, отсутствие дополнительныхэлементов,в цепи нагрузки и, как слеаст- .вйе этого, отсутствие дополнительных по-терь мощности в них, возможность получения высокой стабильности амплитуцывыходного сигнала. о б р е т ф а и Формирователь импульсов, содержащий два ключевых транзисторных каскада с нагрузками в коллекторных цепях, коллектор входного и база выходного транзисторов соединены между собой через резистор, а база входного транзистора подключена через резистор к входу устройства, о т л и ча ю щ и й с я тем, что, с целью повышения надежности защиты выхоцного каскада от перегрузок, между коллектором выходного транзистора и ба зой входйоготранзистора включен диод. 1 цдд,М З,К ЛК ВРЯЬю в:ЙМГфыВь мц Ц- напряжение источника смещения)Уц - напряжение открывания транзистора 2;Од - напряжение на диоде 8;, МиронКелемеш ректор В, Синицкая Подписное омитета СССРоткрытийнабд, 4 113035, Мос ная жгород,ул. Филиал ППП н 5 Источники информации, принятые во внимание при экспертизе 1, Патент ВеликобританииТираж 1059 ПИ Государственно делам изобретений а, Ж, Раушска 6 2, Авторское свидетельство СССР М 379052, кл, Н 03 К 17/08, 1969,3. Авторское свидетельство СССР М 438114, кл. Н 03 К 17/08, 1973,
