Формирователь импульсов

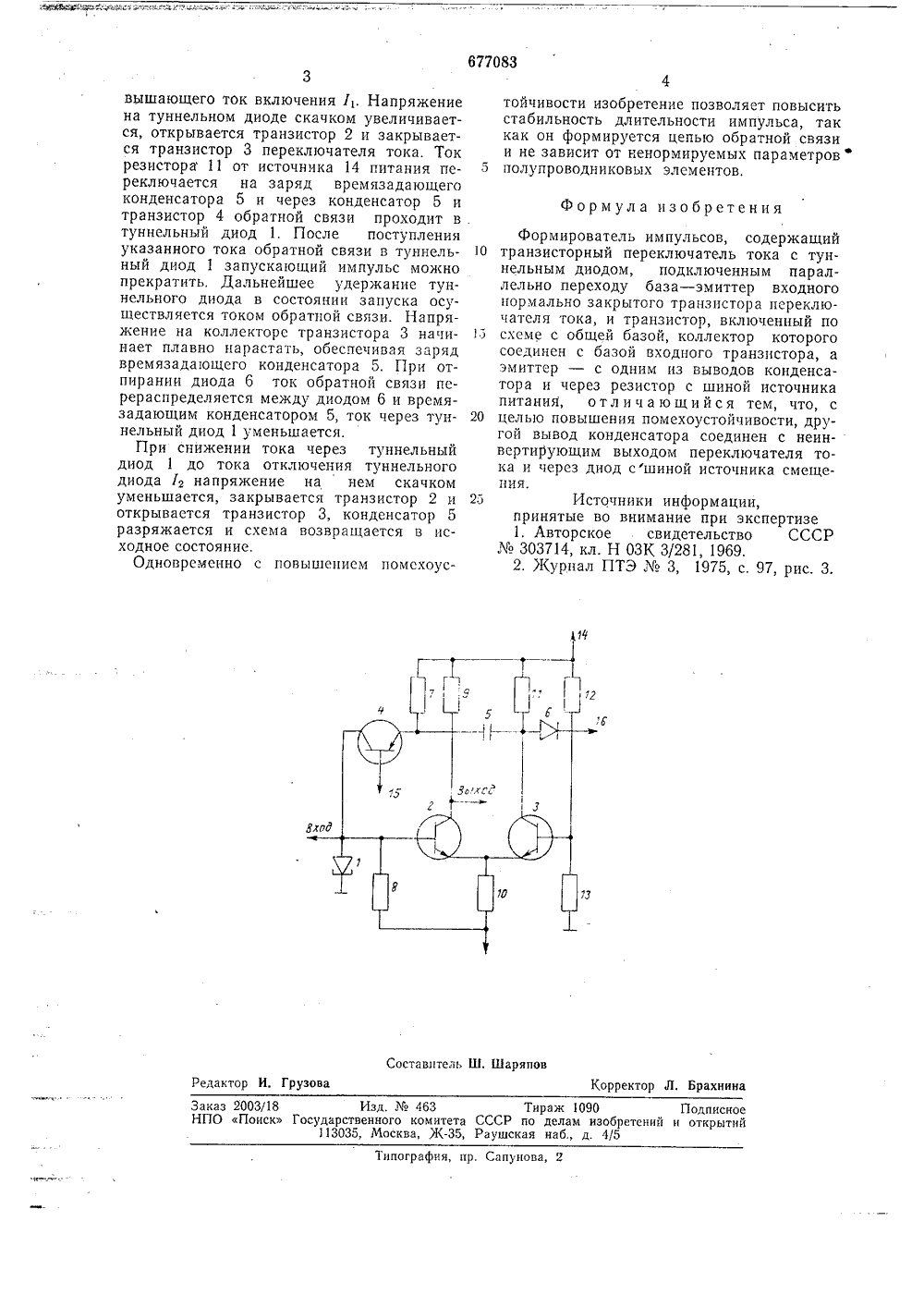

(61) Дополнительно т. св 51) М, Кл.Н ОЗК 5 22) Заявлено 10.06.75 (21) 2142774/18-2 заявк с присоединен Государственный комите 23) ПриоритетОпубликовано 30.07.79. Бюллетень28(088,8) по делам изобретений и открытий,07.79 ата опубликования описани Авторизобретени(71) Заявитель 54) ФОРМИРОВАТЕЛЬ ИМ СО схеме с общей базой, коллектор которого соединен с базой входного транзистора, а эмиттер - с одним из выводов конденсатора и через резистор с шиной источника питания, другой вывод конденсатора подключен к неинвертирующему выходу переьлючателя тока и через диод к шине источника смещения.На чертеже представлена принципиаль ная электрическая схема формирователя импульсов.Формирователь импульсов содержит туннельный диод 1, транзисторы 2 - 4, конденсатор 5, диод 6, резисторы 7 - 13, источники 14 - 16 питания.Работает формирователь импульсов следующим образом.В исходном состоянии транзистор 2 закрыт, транзистор 3 открыт, транзистор 4 открыт током резистора 7. Через туннельный диод проходит ток обратного направления, примерно равный разности токов, протекающих через резисторы 8 и 7. Режим транзистора 3 ненасыщенный, диод 6 закрыт напряжением источника 16 питания.Запускающийполярности постав1 ток, величинаобеспечения в тун Изобретение относится к полупроводниковой импульсной технике и может быть использовано в устройствах временной задержки импульсов и аналоговых преобразователях (аналог - время).5Известны формирователи импульсов, содержащие туннельный диод, соединенный с входом транзисторного усилителя, конденсаторную обратную связь с выхода усилителя на туннельный диод 1.10Недостаток таких формирователей заключается в их низкой помехозащищениос.ти.Наиболее близким техническим решением к изобретению является формирователь 15 импульсов, содержащий транзисторный переключатель тока, туннельный диод, транзистор, включенный по схеме с общей базой, и времязадающую КС-цепь 2).К недостатку такого формирователя от носится его низкая помехозащищенность.Цель изобретения - повышение помехоустойчивости формирователя импульсовПоставленная цель достигается тем, что в формирователе импульсов, содержащем 25 транзисторный переключатель тока с туннельным диодом, подключенным параллельно переходу база - эмиттер входного нормально закрытого транзистора переключателя тока, и транзистор, включенный по 30 импульс положительной ляет в туннельный диод которого достаточна для нельном диоде тока, пре677083 Формула изобретения Составитель Ш, Шаряпо Корректор Л. Брахни едактор И ва Заказ 2003/18 Изд.463 Тираж 1090 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5пография, пр, Сапунова, 2 вышающего ток включения 1,. Напряжение на туннельном диоде скачком увеличивается, открывается транзистор 2 и закрывается транзистор 3 переключателя тока. Ток резистора 11 от источника 14 питания пе реключается на заряд времязадающего конденсатора 5 и через конденсатор 5 и транзистор 4 обратной связи проходит в туннельный диод 1. После поступления указанного тока обратной связи в туннель ный диод 1 запускающий импульс можно прекратить. Дальнейшее удержание туннельного диода в состоянии запуска осуществляется током обратной связи, Напряжение на коллекторе транзистора 3 начи нает плавно нарастать, обеспечивая заряд времязадающего конденсатора 5. При отпирании диода 6 ток обратной связи перераспределяется между диодом 6 и время- задающим конденсатором 5, ток через тун нельный диод 1 уменьшается.При снижении тока через туннельный диод 1 до тока отключения туннельного диода 12 напряжение на нем скачком уменьшается, закрывается транзистор 2 и 25 открывается транзистор 3, конденсатор 5 разряжается и схема возвращается в исходное состояние,Одновременно с повышением помехоустойчивости изобретение позволяет повысить стабильность длительности импульса, так как он формируется цепью обратной связи и не зависит от ненормируемых параметров полупроводниковых элементов. Формирователь импульсов, содержащий транзисторный переключатель тока с туннельным диодом, подключенным параллельно переходу база - эмиттер входного нормально закрытого транзистора переключателя тока, и транзистор, включенный по схеме с общей базой, коллектор которого соединен с базой входного транзистора, а эмиттер - с одним из выводов конденсатора и через резистор с шиной источника питания, отличающийся тем, что, с целью повышения помехоустойчивости, другой вывод конденсатора соединен с неинвертирующим выходом переключателя тока и через диод сшиной источника смещения,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР303714, кл. Н ОЗК 3/281, 1969.2. Журнал ПТЭ3, 1975, с. 97, рис, 3,
