Горбунцов

Номер патента: 1678320

Опубликовано: 23.09.1991

Авторы: Ботов, Ветлинский, Горбунцов, Караченцев

МПК: A61B 5/16

Метки: рефлексометр

...и поступает на блок 12 регистрации, Блок 9 выделения ошибок определяет число ложных включений приемника 13 ответной реакции (ошибки второго рода).Первый триггер 16 запускается импульсом с элемента ИЛИ 5 и опрокидывается импульсом с элемента И 15, На последнийпоступают все импульсы с генератора 2 случайных чисел и инвертируемый импульс с элемента ИЛИ 5. В свою очередь первый триггер 16 запускает второй триггер 17, который опрокидывается импульсом с элементэ ИЛИ 5, Этот импульс поступает наэлемент И 18, на второй .вход которого подается сигнал приемника 13 ответной реакции, При одновременном наличии этих10 импульсов с выхода элемента И снимается единица, Число единиц за цикл работы подсчитывается четвертым счетчикам 19 и по 15 20 25 30...

Номер патента: 1132360

Опубликовано: 30.12.1984

Авторы: Горбунцов, Моцак, Новиков, Ященко

МПК: H03K 17/00

Метки: коммутатор

...входам второгорегистра единиц и вторым. входам четвертой груПпы элементов И, девятаяадресная шина - к соответствующимвторым входам пятой группы элементов И.На чертеже показана функциональная схема коммутатора,Коммутатор содержит блок 1 управления, регистр 2 сотен, регистр3 десятков, перный 4 и второй 5 регистры единиц, первую б вторую 7,третью 8, четвертую 9 и пятую 10группы элементов И, коммутационноеполе 11, дешифратор 12, информацион.ные выходы 13, первую 14, вторую15, .третью 16, четвертую 17, пятую18, шестую 19, седьмую 20, восьмую21 и девятую 22 адресные шины, информационные входы 23 и выходныешины 24, которые являются первымивыходами коммутационного поля 11,Информационные выходы 13 блока1 управления соединены с...

Номер патента: 1111150

Опубликовано: 30.08.1984

Авторы: Горбунцов, Козуб, Новиков, Ященко

МПК: G06F 3/04

Метки: вычислительных, двух, машин, сопряжения

...вход элемента И образуют адресный вход устройства, вход считывания первого регистра является входом сигнала считывания устройства, группа выходов подключена к первым входам соответствующих элементов И второй группы, а группа входов - к выходам соответствующих элементов И первой группы, вторые входы элементов И первой и второй групп соединены с выходом элемента ИЛИ, а третьи входы - соответственно с первым и вторым выходами второго регистра, тактовый вход регистра сдвиГа подключен к входу синхроимпульсов устройства и через счетчик импульсов - к входу формирователя импульсов, вход параллельного кода - к выходам элементов И второй группы, а выход последовательного кода является информационным выходом устройства, выход формирователя...

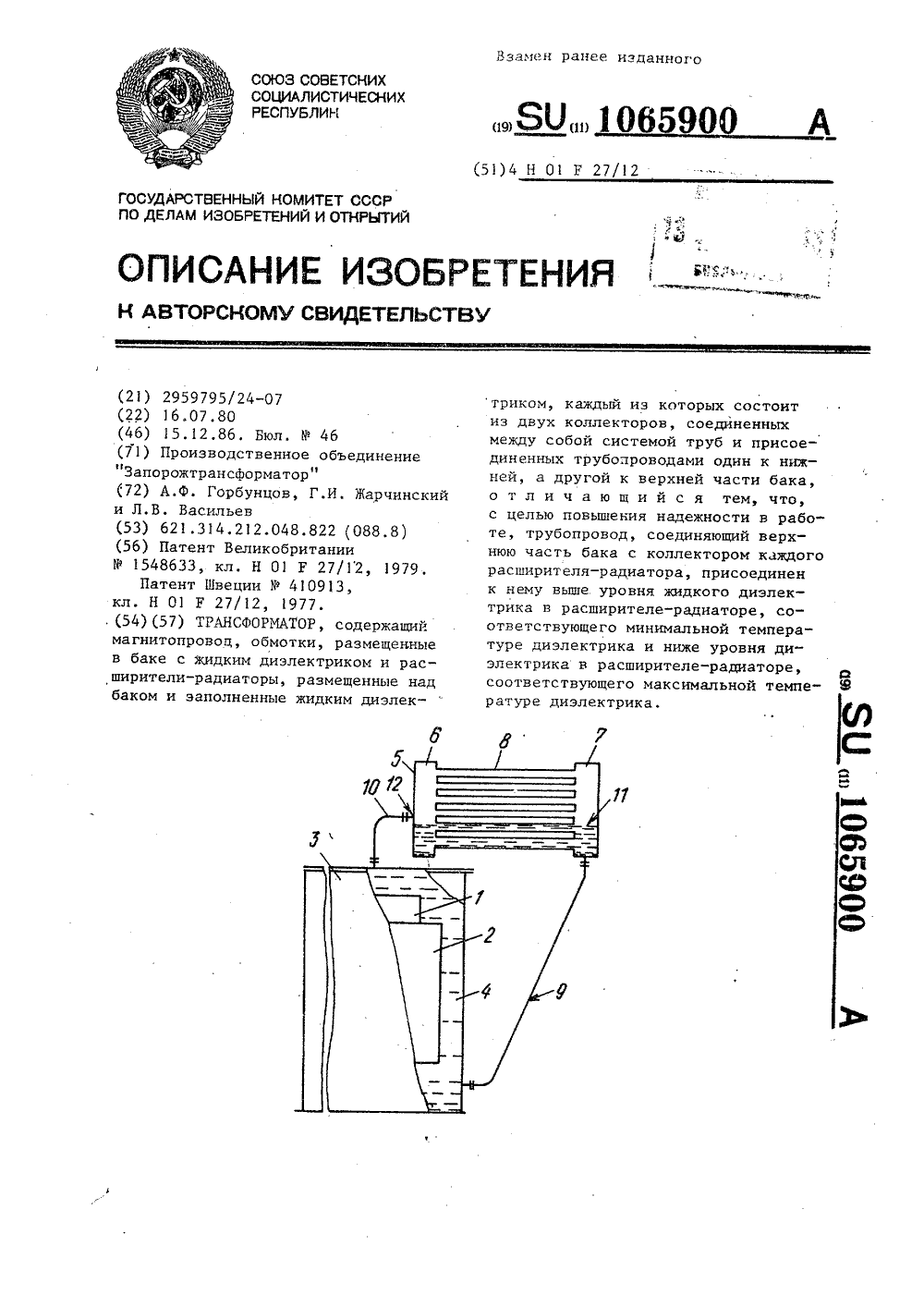

Номер патента: 1065900

Опубликовано: 07.01.1984

Авторы: Васильев, Горбунцов, Жарчинский

МПК: H01F 27/10

Метки: трансформатор

...к верхней части бака 3. Как следует из чертежа, трубопровод 10, соединяющий верхнюю часть бака 3 с коллектором 6 присоединен к нему вышенаименьшего уровня 11 масла в расширителе-радиаторе 5. Место присоединения трубопровода 10 к коллектору6 является входом 12 нагретого маслав расширитель-радиатор 5.8 включением трансформатора в работу в нем появляются тепловые потери, которые нагревают трансформаторное масло. Объем масла при нагревеувеличивается и уровень масла 4 егов расширителе-радиаторе 5 повышается. До тех пор, пока уровень 11 масла не перекроет вход 12 нагретогомасла в расширителе-радиаторе 5, посоледний практически не отводит теплоту, так как циркуляционный контурмасла разорван, При перекрытии входа12 с поверхности части...

Номер патента: 1029307

Опубликовано: 15.07.1983

Авторы: Бики, Горбунцов, Жгутов, Засыпкин, Рогачевский, Шафир

МПК: H02H 7/04

Метки: защиты, измерительный, подключения, реактора, реле, трансформатора

...каждой группы катушек в рабочем режиме объекта было близко к нулю. Измерительные катушки 5 и 6, 7 и 8 45 соединяются встречно, как на фиг. 1 и 3, ес 50 ли знаки их потокосцеплений одинаковы, и согласно, как на фиг. 2 и 4, если знаки их потокосцеплений разные. В свою очередь, потокосцепление измерительной катушки зависит от конструкции рабочих обмоток 55 объекта защиты. Напряжение каждой группы измерительных катушек близко к нулю и в других режимах неповрежденного объекта, например, при внешних коротких замыканеповрежденного трансформатора или реактора, и релейная защита, подключенная кизмерительной обмотке, не действует. Комбинация обмоток с катушками, расположенными по одну или по разные стороны отсредней линии рабочих обмоток...

Номер патента: 1002734

Опубликовано: 07.03.1983

Авторы: Горбунцов, Зародов, Пантелеев

МПК: F23N 5/08

Метки: горения, камере, оптико-телевизионного, парогенератора, процесса, топочной

...камерепарогенератора (фиг,1) и на телеэкране 4 (фиг.2), Для контроля погасания факела используется контрольнаяточка 5,Иэ полного сигнала 6 изображения 15пламени горелки в топочной камере,путем сравнения с уровнем 7 селекции,выделяют сигнал 8 Факела, которыйпреобразуют в сигнал 9 прямоугольной Формы с передней и задней границами, соответствующими передней и задней границам факела. Положение границы сигнала сравнивается с положением границ контрольной точки 5. При отклонении сигнала б изображения пламени и соответствующем ему отклоненииграницы сигнала 9 (на фиг.3 показанопунктирными линиями) формируется сигнал 10 отклонения границы изображенияфакела относительно контрольной точки,Телевизионные камеры могут располагаться сверху...

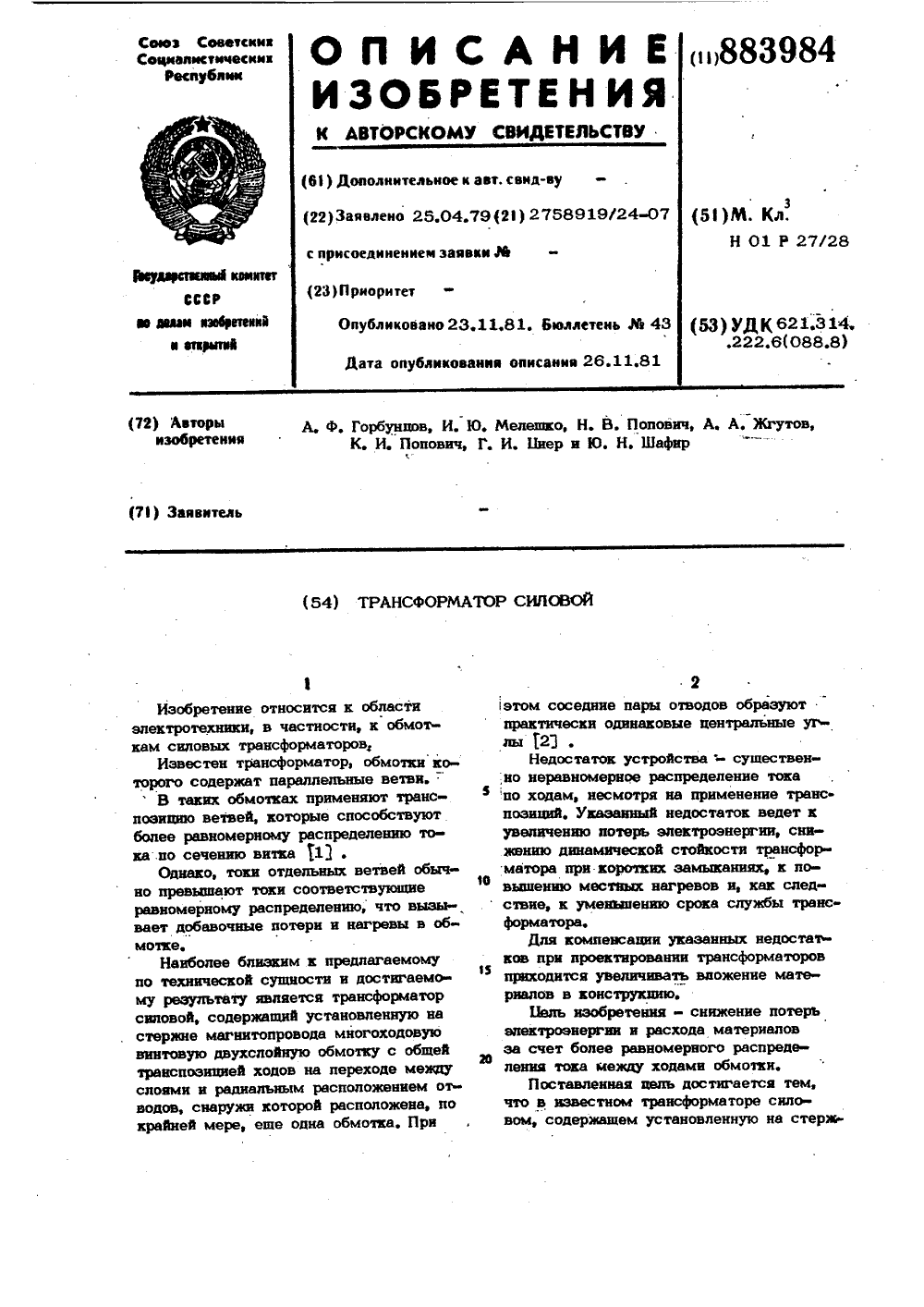

Номер патента: 883984

Опубликовано: 23.11.1981

Авторы: Горбунцов, Жгутов, Мелешко, Попович, Циер, Шафир

МПК: H01F 27/28

Метки: силовой, трансформатор

...отводами 6, соединяются параллельно перемычкам 7. Нумерация ходов 4 на фиг, 2 и 5 (1 - номер хода) соответствует нумера ции отводов на фиг. 3 и 4.На фнг. 4 обозначено Ю, - централь ный угол между отводами двух ближайших к переходу ходов внутреннего слоя (седьмого и восьмого); 3, - центральный угол между любыми другими соседними отводами; В., и Р- средние диа 1 О 15 20 25 30 35 40 45 50 55 4метры слоев обмотки 2Р- наружныйдиаметр обмотки 3. Параллельные ветви обмотки (ходы 4, заканчивающиеся отводами 6 н перемычками 7) образуют систему замкнутых контуров, в которых магнитное поле рассеяния индуктирует ЭДС. Под действием этих ЭДС в указанных контурах возникают циркулирующие токи, которые, накладываясь на основные, являются причиной...

Номер патента: 853677

Опубликовано: 07.08.1981

Авторы: Воробьев, Горбунцов, Колесников

МПК: H01F 27/24

Метки: аппарата, индукционного, магнитопро-вод, многорамный, шихтованный

...друга, стыкуются между собой по длинной стороне пластины ярем внешней и внутренних рам, а также пластины стержней различных рам.На фиг. 1 и 2 показаны варианты выполнения магнитопровода.Магнитопровод содержит внешнюю раму1 и внутренние рамы 2 с воздушным зазором 3 между ними. Стержни 4 и ярма 5 рам набраны из отдельных слоев 6 электротехнической стали, смещенных относительно друг друга на величину Л, причем в магнитопроводе по фиг. 1 пластины ярем внеш ней и внутренних рам соприкасаются между собой по длинной стороне, а в магнитопроводе по фиг. 2 и пластины стержней также соприкасаются по длинной стороне.Смещение Л для магнитопровода нафиг. 1 равно Ь 2 - Змм, Смещения,же Л О и Л, для магнитопровода на фиг, 2 различны и составляют...

Номер патента: 838694

Опубликовано: 15.06.1981

Авторы: Берлинблау, Горбунцов

МПК: G05F 3/06

Метки: стабилизаторпеременного, феррорезонансный

...резонансную цепь фильтра.Дополнительная обмотка 11 дросселя 8 фильтра одним отводом подключена к резонансному контуру тока, другим - ко второму входному выводу 2. Компенсационная обмо 140 45 Яч 11, ох3ки дросселя фильтра, дс)ц:)лццтельцая обмотка которого одним отводом цодключеца к резонансному контуру тока, другимко второму входному выводу, а компенсационная обмотка линейного дросселя подклк)чена одним отьодом к точке соедицеция линейного дросселя и автотрансформатора, другимк первому выходному вь)воду, основная обмотка дросселя фильтра снабжена отводом, цодключеццым ко втс)рсв у выходному выводуВведс цие с) ю,:,а в основной обмотке 10 дросселя фильтра, подключенного ко второму выходному вывс 1 ду, позволяет исключить доцс)л)штсльцук)...

Номер патента: 789928

Опубликовано: 23.12.1980

Авторы: Воробьев, Горбунцов, Колесников

МПК: G01R 33/02

Метки: датчик, магнитного, поля

...расположена параллельно поверхности образца в воздушном зазоре между соот. ветствуюшим полюсом ферромагнитного ярма и поверхностью образца, а число витков измерительных обмоток, площади этих витков и величины воздушных зазоров между полюсами ферромагнитного ярма и поверхностью образца находятся в соотношенииЬ 1 ь 2)1 1 2"2где д 4 и А 2- воздушные зазоры междуполюсами ферромагнитного ярма иповерхностью образца,"Фи %2- число витков измерительных обмоток51 и 52 - плошади витков измеритель ных обмоток.На фиг. 1 представлен датчик магнит- з 0 ного поля, общий вид, на фиг. 2 - неоднородное поле в воздушном зазоре, как суперпозиция двух полей.Измерительные обмотки 1 и 2 расположены в воздушных зазорах между З 5 полюсами ферромагнитного ярма 3...

Номер патента: 752519

Опубликовано: 30.07.1980

Авторы: Горбунцов, Дроздов

МПК: H01F 27/24

Метки: магнитопровод, трансформатора, шихтованный

...в стыке в Ч 2 = 1,41 раза меньшую, чем индукция стержня, так как сечение косого стыка является гипотенузой, а сечение стержня катетом прямоугольного равнобедренного треугольника. Их сечения и отличаются в 1,41 раза, а следовательно и индукции при одном и том же потоке. Индукция везде совпадает с направлением проката. С целью снижения локальной индукции во внутреннем углу сердечника в отличие от известного, где образуются незаполненные сталью треугольники делается заполнение угла сталью, за счет увеличения размеров треугольника, что обеспечивает большую жесткость соединений. Кроме того, при сборке можно применить смешение пластин в направлении, параллельном стержню при сохранении сечения стержней, что позволяет рассредоточить стык и...

Номер патента: 656114

Опубликовано: 05.04.1979

Автор: Горбунцов

МПК: H01F 27/12

Метки: аппаратов, охлаждения, электрических

...жидкостью,преимущественно для охлаждения .масляных трансформаторов,Известны устройства для охлажденияэлектрических аппаратов, наполненных диэлектрической жидкостью, в которых увеличение интенсивности охлаждении активных частей электрических аппаратов достигается за счет направленного потока 1 Вохлаждающей жидкости через специальныеполые прессуюшие элементы, расположенные в нижнем ярме и соединенные трубопроводом с охлаждаемым элементом 11).,Известные устройспщ обла татками, заключающимися в у конструкции системы охлажде нии металлоемкости электрич ратаИзвестно также устройство для охлаждения электрических аппаратов, содержащее емкость, заполненную диэлектричесИ Е и 656114Нагретая диэлектрическая жидкость поднимается к...

Номер патента: 603002

Опубликовано: 15.04.1978

Авторы: Бунин, Горбунцов

МПК: H01F 27/28

Метки: высоковольтная, обмотка

...3.В обмотке (см. фиг. 2) число витков впоследующих за первой от нейтрального конца катушках 5 стуйенчато увеличивается . 2 одо достижения нормального 1 числа витусов,затем остается постоянным до конца обмотки, включая первую катушку 2.,Отношение числа витков в крайних катуш-,ках и катушках с нормальным числом витком выбирается в зависимости от требуемойстепени снижения межкатушечных напряжений.Для сохранения неизменными радиальных размеров всех катушек и площади поперечногосечения витков катушки, имеющие увеличен- зоное числовитков, наматываются проводом,с меньшим радиальным и большим осевымразмером по сравнению с катушками, имеющи-ми,меньшее число витков.. Емкостное кольцо 6, подсоединенное з 5к линейному выводу 1 обмотки, служит...

Номер патента: 588567

Опубликовано: 15.01.1978

Авторы: Берлинблау, Горбунцов, Кудряшов

МПК: H01F 27/24

Метки: аппарат, электроиндукционный

...а также неравномерность распределения магнитной ин 5 дукпш 1 по сечению при переходе из стержняв ярма.Целью изобретения является выравниваниевеличины магнитной индукции в стержне иярмах и улучшение технологии изготовления10 магнитопровода электроиндукционного аппарата. Это достигается тем, что стержень магнитопровода предлагаемого аппарата имеетдополнительные вставки из электротехнической стали.15 Дополнительные вставки рассредоточеныпо сечению стержня, что позволяет уменьшить магнитное сопротивление в местах перехода потока из дополнительных вставокстержня в ярма.20 На чертеже показана конструкция описываемого электроиндукционного аппарата.Аппарат содержит магнитопровод 1, намотанный из ленты электротехнической стали,и...

Номер патента: 492919

Опубликовано: 25.11.1975

Автор: Горбунцов

МПК: G11B 5/12

Метки: головка, магнитная

...предлагаемоеустройство (вариант исполненчя 1, где 1 -тороидальный сердечник, образованный иэдвух пакетов 2 и 3, наб-энных иэ отдельных пластин магнитного материала, 4 и 5 соответственно передний и задний зазоры в воспроизводящей головки, 6 - рабочая обмотка, 7 и 8 - отверстия, выполненныеперпендикулярно к плоскости сердечника, 9 перемычкд между отверстиями, 10 - дополнительная обмотка с отводами для подклх чения к источнику тока подмагничиваниавысокой частоты, 11 - магнитный восхотелПри воспроизведении электрических сигналов, предварительно записанных на магнитный носитель 11, магнитный поток с чо сителя проходит по тороидальному сердечнику 1 и наводит соответствующую э.д.с.в рабочей обмотке 6. В дополнительнуюобмотку 1 0 подается...

Номер патента: 425210

Опубликовано: 25.04.1974

Автор: Горбунцов

МПК: G11B 5/255

Метки: головка, магнитная

...один к другому и амонтированы с возможностью сопряжения с носителем 8 магнитной записикольцевая щель 9 меиду кольцевыми бортиками 1 и 7 образует рабочий зазор магнитной головки. Между фланцами 3 и 6 на втулке 5 размещена обмотка 10, соединенная с коль цевыми токосъемниками 11 и 12, которые укреплены в шайбе 13 из изолирующего материала и сопряжены с контактными щетками (на чертеже не изображены). В шайбе 13 укреплены также кольцевые токосъемники 14 10 и 15, соединенные с другой обмоткой 16, выполненной в,виде четырех секций, размеще 1 нных в отверстиях 17 фланцев 3 и 6. Кольцевые токосъемники 14 и 15 также сопряжены контактньвви щетками (на чертеже не изо бражены) .При работе магнитной голодовки через кольцевые токосъемники 14 и 15 в...

Номер патента: 366466

Опубликовано: 01.01.1973

Авторы: Берлинблау, Горбунцов, Кудр

МПК: G05F 3/06

Метки: стабилизатор, феррорезонансный

...ярем, используемых в магнитопроводе.Магннтопровод 1 стабилизатора представляет собой два полых цилиндра, расположен 15 пых параллельно один другому. На цилиндрических поверхностях цилиндров размещенаобмотка 2 дросселя фильтра. Обмотка нелинейного элемента 3 охватывает оба цилиндра,проходя вдоль осей цилиндров через их по 20 лость и замыкаясь вне их торцов.При таком расположении обмоток магнитный поток обмотки нелинейного элемента направлен по окружности цилиндров, а потокобмотки 2 дросселя фильтра - вдоль их оси.2 Б Взаимно-перпендикулярное расположениеустраняет влияние обмотки нелинейного элемента 3 и не изменяет индуктивности магнитопровода 1, так как магнитный поток обмотки2 от протекания емкостного тока незначите 30...

Номер патента: 394765

Опубликовано: 01.01.1973

Автор: Горбунцов

МПК: G05F 1/14

Метки: входных, два, некратных, стабилизатор

...из секций основной обмотки и вводом стабилизатора. Уравнительная обмотка выполнена с количеством витков, вы бранным по формуле ф с -(/в 1 н)е У, - количество витков уобмотки;Для удобства параллельного соединения секций 5 и 10 клемма 11 смещена к клемме 6, а клемма 8 - к клемме 13.Между клеммами 8 и 13, соединенными с концами секций 5 и 10, установлена клемма И, соединенная с отпайкой 15 низшего напряжения от обмотки автотрансформатора. Клемма 16 соединена с отпайкой (7 высшего напрякшгия от обмотки автотрансформатора.Для переключения схемы с одного напряжения на другое одной перемычкой 18 и одниггг предохранителем 19 клеммы 6, 11, 8, 14 и 13 равно удалены друг от друга, а клемма 16 удалена от клеммы 13 на расстояние, равное двум...

Номер патента: 359646

Опубликовано: 01.01.1972

Авторы: Горбунцов, Лабзин, Пантелеев, Панфилов, Центральные, Экспериментальные

МПК: G06F 3/14

Метки: воспроизведения, информации

...памяти хранит всю предшеству ющую,поэлементную информацию для всех контролируемых объектов, а блок б оперативной памяти записывает информацию, приходящую по каналам связи, Блок 5 совмещения статической и динамической иочформации задает периодичность подключения групп основной и дополнителыной оперативной памяти выбранного объекта через дешифратор 8 к лампам сигнализации экранаГ 1 ри несоответствии записанной и принятой двоичной информации точка несоответствия выделяется красно-зеленым миганием. Для приведения ячеек машинной памяти в соответствие с,пришедшей информацией служит схема сравнения 9 и регистр 10 адресного блока 11, формирующие соответствующий сигнал,Заказ 4235/111 П И И ПИ Ком 1 Изд. Ъо 17 б 3 делам изобретс Чосква, Ж,...

Номер патента: 262193

Опубликовано: 01.01.1970

Авторы: Берлинблау, Горбунцов, Пуль

МПК: H02J 3/12

Метки: стабилизатор, феррорезонансный

...зации.На чертежзатора,били 30 ражена с Данное предложение относится к области стабилизаторов напряжения, в частности к области феррорезонансных стабилизаторов напряжения с резонансом токов.Известные феррорезонансные стабилизато ры напряжения, содержащие соединенные между собой последовательно и подключенные к сети линейный дроссель с компенсационными обмотками обратной связи и авто- трансформатор, к которому подключен кон денсатор, образующий с его обмоткой феррорезонансный контур, причем одна из компенсационных обмоток линейного дросселя включается последовательно нагрузкой, характеризуются недостаточной точностью регулиро вания, так как в них не обеспечивается компенсация изменения напряжения на емкости,В тех же случаях, когда...

Номер патента: 26562

Опубликовано: 31.05.1932

Автор: Горбунцов

МПК: B63B 21/24

Метки: судов, якорь

...3 - четырехрона одном веретене спереди; фигже вид сбоку; фиг. 5 - тот же вифиг. 6 - восьмирогий якорь наретенах спереди; фиг. 7 - тотсверху; фиг, 8 в час шестирогона двух веретенах спереди; фигже вид сверху; фиг. 10 - многоросверху,Якорь состоретен (фиг. 1ного сечения,выступами дляякоря могут бполками веретстороны его ит из одного или двух вен 2) двутаврового поперечпри чем полки между лап для уменьшения веса ыть срезаны (фиг. 2). Между ена (фиг. 3 - 5) с каждой вставляется по однорогой лапе а, жестко скрепленной с веретеном двумя болтами. При двух веретенах между ними вставляются или однорогая лапа а (фиг. 8) или двурогая а (фиг. 6), при этом лапа прикрепляется болтами к обоим веретенам, связывая их в одно целое. Многорогие лапы...

Номер патента: 18616

Опубликовано: 30.11.1930

Автор: Горбунцов

МПК: B63B 21/16, B63B 49/00

Метки: лота, поднятия, якоря

...подушку С (подложенную снизу брусьев О, О) проходит верхняя ось У шгиля. В вырезах верхних П-Р и нижних 1 й-Н свободно ходят брусья У, У, назначение коих - тормозить ворот при вращении последнего в обратную сторону. Для этой цели соприкасающиеся в нижней части поверхности брусьев л и У имеют вырезы, в которые вставлен одним концсм рычаг Ф. В нужный момент, нажатием на другой конец рычага Ф, брусья У отжимаются к центру и нажимают на обод Ж, при чем нажатием различной силы можно регулировать более или менее быстрое вращение ворота, а сильным нажатием - достичь совершенной его остановки, Брусья У, У или свободно ходят в верхних вырезах П-Р между брусьями О, О (фиг. 2 - слева), или вращаются на гелях (фиг, 2 - справа);поднятию брусьев У,...

Номер патента: 13471

Опубликовано: 31.03.1930

Автор: Горбунцов

МПК: B66C 1/34

Метки: крюк, них, освобождения, подъема, приспособлением, снабженный, тяжестей

...У, прикрепленной к подкладке Ы,Для подъема груза, грузовой болт Хзакладывается в особые вырезы на шкиве 4 - А, который затем поворачивается до тех пор, пока собачка С не зацепится за выступающий конец параллели Б (фиг. 1), при чем выступ параллели Б надавит на буфер Ф, поршень которого, продвигаясь, сожмет пружину, При подъеме, грузовой болт Х (фиг. 2) нажимает на задвижку Д, которая, продвигаясь, сожмет пружины г-г иаконцами войдет в соответствующие гнезда прокладки Е; упорка же Т упрется в верхний конец задвижки Д и тем самым грузовой болт вторично зЖрается, Еогда груз коснется какой-нибудь поверхности, пружины г-г приподнимут задвижку Д, которая нажимом на упорку Т выведет из зацепления собачку С с параллелью Б шкива А - 4, при...
