Трансформатор тока
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

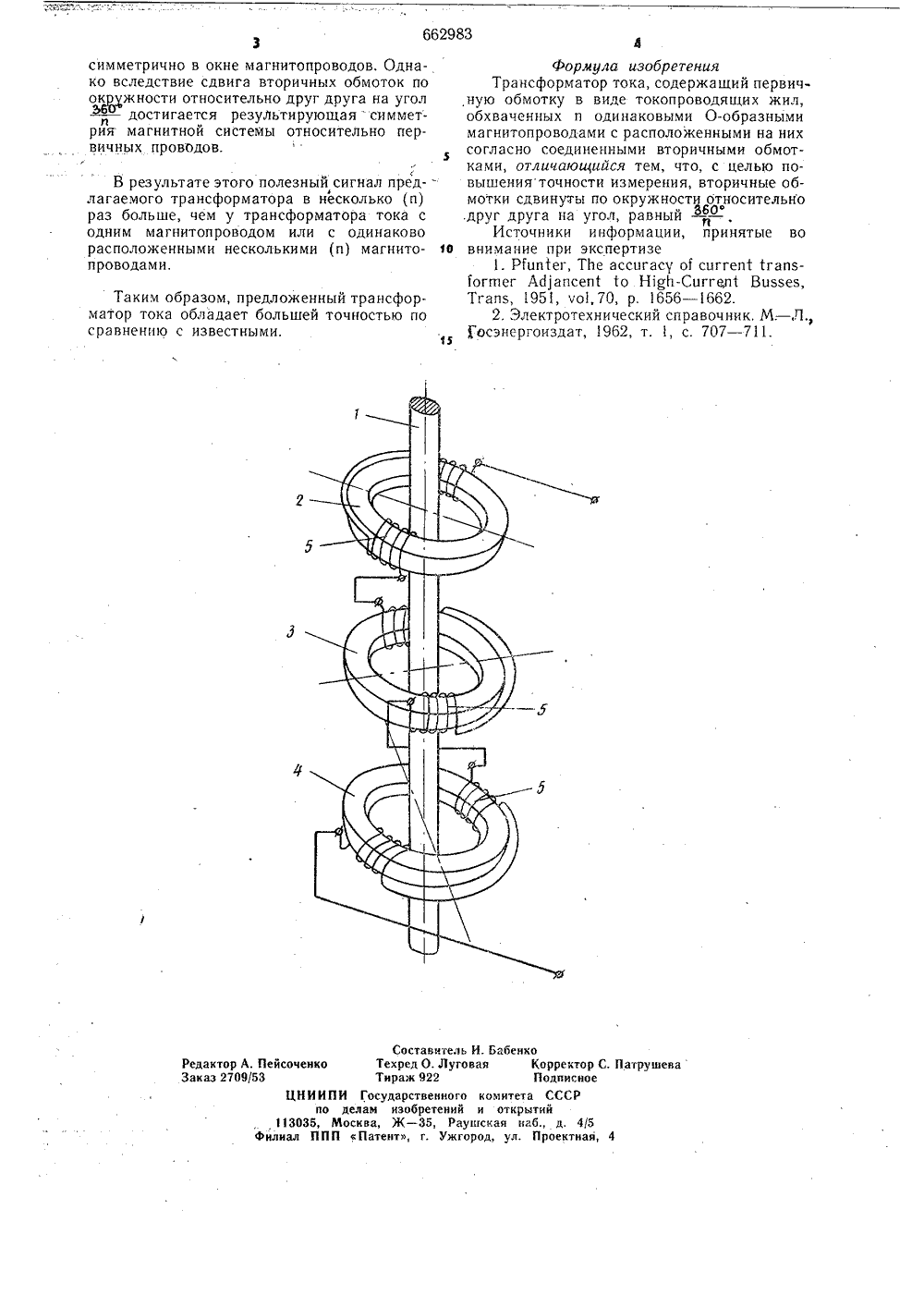

О П И С А Н Х Е662983 Союз СоветскихСоциалистических Республик К АВТОРСКОМУ СВИДИТЕЛЬСТВУ(51) М. Кл; ;- ".,:;. Н 01 Г 40/06 ополнительное к авт. свид-ву -Заявлено 27.10.75 (21) 2184744/24-07 заявкис присоединен (23) Приорит Государстаееый комитат СССР по делам изобретений и отирытийОпубл ия 20.05.7 ата опубликования опи Авторызобретеии С. Буряк и Г, А. Нем тет им, И. Н. Ульяно Р 1) Заявите вашский государственный унив(54) ТРАНСФОРМАТОР ТО Изобретение относится к области измерительной техники и может быть использовано для измерения суммы или разности токов в нескольких проводах.Известен трансформатор тока, содержащий первичную обмотку в виде проводника, обхваченного магнитопроводом, на котором размещены секции вторичных обмоток, соединенных параллельно и согласно 1, Однако такой трансформатор не обеспечивает точного контроля суммы токов, протекающих 1 О в нескольких проводах первичной обмотки, вследствие возникающей несимметрии их магнитных потоков.Известен также трансформатор тока, содержащий первичную обмотку в виде токо- проводящих жил, обхваченных и одинаковыми О-образными магнитопроводами с расположенными на них согласно соединенными вторичными обмотками 12). Согласное соединение вторичных обмоток применяется для увеличения выходной мощности тран сформатора тока. Однако при контроле нескольких токов в первичных проводах имеет место небаланс, т. е. выходной сигнал не равен нулю при равной нулю сумме контролируемых токов. Кроме того, значительное влияние оказывают наводки от посторонних токов, в силу чего точность изме. рения этого трансформатора тока невысока.Целью изобретения является повышение точности измерения трансформатора тока путем снижения тока небаланса и уменьшения влияния наводок от внешних токов. Это достигается тем, что в предлагаемом трансформаторе тока, вторичные обмотки сдвинуты по окружности относительно друг друга на угол, равный -ффф-,На чертеже показан описываемый трансформатор тока с одним первичным проводом и тремя магнитопроводами.Трансформатор тока содержит первич-, ную обмотку 1 и одинаковые сердечники 2-4 с согласно соединенными вторичными обмотками 5. В общем случае первичная обмотка 1 может иметь один или несколько (гп) проводов, в том числе относящихся, к разным фазам для выделения составляющих тока замыкания на фазу. Сердечников может быть в трансформаторе тока также один или несколько (п), Первичные провода трансформатора тока могут быть расположены не662983 3симметрично в окне магнитопроводов. Однако вследствие сдвига вторичных обмоток по окружности относительно друг друга на уголдостигается результирующаясимметлрия магнитной системы относительно первичных проводов. В результате этого полезный сигнал пред лагаемого трансформатора в несколько (и) раз больше, чем у трансформатора тока с одним магнитопроводом или с одинаково расположенными несколькими (и) магнито проводами,Таким образом, предложенный трансформатор тока обладает большей точностью по сравнению с известными,15 Формула изобретенияТрансформатор тока, содержащий первичную обмотку в виде токопроводящих жил,обхваченных и одинаковыми О-образнымимагнитопроводами с расположенными на нихсогласно соединенными вторичными обмотками, отличающийся тем, что, с целью повышенияточности измерения, вторичные обмотки сдвинуты по окружности относительнодруг друга на угол, равныи -- ,ЗбОИсточники информации, йринятые вовнимание при экспертизе1. Р 1 цп 1 ег, Т 11 е ассцгасу о 1 сцггеп 1 1 гапз 1 оггпег Ад)апсеп 1 1 о Н 1 дй-Сцггеп 1 Вцззез,Тгапэ, 1951, уо,70, р, 1656 в 16.2. Электротехнический справочник, М. - Л.,осэнергоиздат, 1962, т. 1, с. 707 в 7.Составитель ИТехред О. ЛуговаТираж 922 бенко актор А. П аз 2709/53 соченк итета открыт и наб ул П ого ко ннй и Раушск ж город,дект ЦНИИ ПИ Государственн по делам нзобрете 113035, Москва, Ж - 35,Филиал ППП Патент, г. У
СмотретьЗаявка
2184744, 27.10.1975
ЧУВАШСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. И. Н. УЛЬЯНОВА
БУРЯК ВАЛЕРИЙ СПИРИДОНОВИЧ, НЕМЦЕВ ГЕННАДИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H01F 38/30
Метки: трансформатор
Опубликовано: 15.05.1979
