G01R — Измерение электрических и магнитных величин

Номер патента: 1145298

Опубликовано: 15.03.1985

Автор: Симонюк

МПК: G01R 25/04

Метки: дискретных, калибратор, сдвигов, фазовых

...деления частоты, выход Фазового детектора8 через последовательно включенныйфильтр 9 нижних частот, подстраиваемый генератор 10 и генератор 11,гармоник соединен с вторым входомфазового детектора 8, а второй выходподстраиваемого генератора 10 черезаттенюатор 12 подсоединен к выходуканала.Устройство работает следующимобразом.Опорный генератор 1 вырабатывает.вцсокостабильное колебание фиксированной частоты, например 5 МГц, синтезаторы 2 и 6 частоты выдают два ВЧили СВЧ колебания с определеннойразностью частот ЬГ. Синтезаторы2 и 6 работают в широком диапазонечастот. Долговременная стабильностьчастоты сигналов синтеэаворов равнастабильности частоты опорного генератора. В исходном состоянии коммутатор .3 подает на вход второго канала 5...

Номер патента: 1145299

Опубликовано: 15.03.1985

Авторы: Выдолоб, Зимарин, Крыликов, Тарасов

МПК: G01R 25/04

Метки: кодоуправляемый, фазовращатель

...вход усилителя, а другие выводы соединены с опорными входами устройства, второй каскад состоит из четырех резисторов и двух усилителей, причем связанные выводы перВых резисторов второго каскада соединены с входом первого усилителя второго каскада, связанные выводы второго и третьего резисторов второго каскада соединены с выходом усилителя первого каскада, связанные выводы третьего и четвертого резисторов второго каскада соединены с входом второго усилителя второго каскада, а крайние выводы первого и четвертого резисторов второго каскада соединены с опорными входами устройства, и так далее, причем в-й каскад содержит 2 резисВ"1торов иусилителей, резисторы в-го каскада расположены попарно так,что связанные выводы каждой пары резисторов...

Номер патента: 1145300

Опубликовано: 15.03.1985

Авторы: Левин, Серебровский

МПК: G01R 25/08

Метки: фазометрическое, цифровое

...триггера 152, а третьи входы вторых элементовИ 4, 6 и 8 всех групп - с его нулевым выходом,Четвертые входы элементов И каж-.дой группы (соответственно 3 и 4, 205 и 6, 7 и 8) подключены к соответствующему выходу распределителя 24сигналов, имеющего.состояний. Входраспределителя 24 сигналов соединенс одним из выходов счетного триггера 252. Распределитель 24 сигналов(фиг.2),представляет собой двоичный счетчик25 с дешиАраторами в , элементами И 26,27 и 28, причем количество последнихравно и . КоэААициент пересчета это- З 0го счетчика также равенКаждый дешифратор 26, 27 и 28подключен к выходам триггеров счетчика 25 таким образом, чтобы на еговыходе Ьормировался единичный сигнал Зтолько при одном, определенном состоянии, При всех иных...

Номер патента: 1145301

Опубликовано: 15.03.1985

Авторы: Арш, Коваленко

МПК: G01R 27/26

Метки: автогенераторный, добротности, измеритель

...возможности повышения чувствительности автогенераторных изме рителей потерь не исчерпаны, так какчувствительность автогенераторных измерителей по реактивным параметрам ощутимо вьппе. Кроме того, повышение чувствительности позволяетввести более глубокую отрицательнуюобратную связь и увеличить стабильность прибора при заданной чувствительности.Целью изобретения является повышение чувствительности,Цель достигается тем, .что в автогенераторный измеритель добротности,содержащий управляемый по частотеавтогенератор , в колебательныйконтур которого включен емкостнийдатчик, амплитудный детектор, под-.ключенный к первому выходу автогенератора, и регистратор, введены частотный детектор, частотный дискриминатор и инвертор, причем к...

Номер патента: 1145302

Опубликовано: 15.03.1985

Автор: Инцин

МПК: G01R 27/26

Метки: комплексного, сопротивления, частотный

...гармонических колебаний, состоящий из ЬС в генерато с параллельным колебательным контуром и повторителя напряжения, трансформатор, формирователь импульса, переключатель, конденсатор, интегратор, управляемое сопротивление, резистори неинвертирующий усилитель, причемвыход генератора гармонических колебаний подсоединен к первичной обмотке трансформатора, первому входу формирователя импульса и к входу измерительной цепи, выход которой подсоединен к второму входу формирователя импульса и первому входу переключателя, выход которого через конденсатор подсоединен к колебательному контуру И -генератора, а выходформирователя импульса подсоединен к интегратору, выход которого соединен с управляющим входом управляемого сопротивления, один...

Номер патента: 1145303

Опубликовано: 15.03.1985

Автор: Воронков

МПК: G01R 27/28

Метки: амплитудно, неравномерности, характеристики, частотной

...модуляции, первый полосовой фильтр и детектор подключен к входной клемме устройства, введены два смесителя, генератор высокочастотных колебаний и второй полосовой фильтр, при этом выходы генераторов частотно-модулированных колебаний соединены с соответствующими входами первого смесителя, выход которого подключен к выходной клемме устройства, другой выход первого генератора частотно-модулированных колебаний соединен с одним из входов второго смесителя, другой вход которого подключен к выходу генератора высокочастотных колебаний, а выход через второй полосовой фильтр подключен к опорному входу измерителя коэффициента амплитудной модуляции.На фиг. 1 приведена структурная схема устройства; на фиг. 2 - примерный вид ожидаемой АЧХ...

Номер патента: 1145304

Опубликовано: 15.03.1985

Авторы: Гапонов, Исмагилов, Кобзев, Распопов

МПК: G01R 29/12

Метки: квазистатических, напряженности, полей, статических, электрических

...13 и 14 высокой частоты, калибровочный источник 15 электрического поля, частотный дискриминатор 16, частотные детекторы 17 и 18, выполненные по системе фазовой автоподстройки частоты (ФАПЧ), экранирующий электрод 19, излучающий электрод 20 и термостат 2 1, смеситель 22, умножитель 23 низкой частоты, регистратор 24, фазовые детекторы 25 и 26, вспомогательные генераторы 27 и 28 и усилители 29 и 30 постоянного тока, при этом чувствительные элементы 3 и 4 соединены с генераторами 1 и 2, выходы которых через умножители 13 и 14 подключены к входам частотного дискриминатора 16, смесителя 22 и к частотным детекторам 17 и 18. Выходы частотных детекторов 17 и 18 соединены с входами регистратора 12. Выход смесителя 22 соединен через...

Номер патента: 1145305

Опубликовано: 15.03.1985

Авторы: Брайко, Ефремов, Карасинский, Таранов

МПК: G01R 29/16

Метки: сети, симметричных, составляющих, трехфазной

...выход которого связан с первым входом третьего преобразователя код - напряжение, а второй и третий его входы связаны с выходом сумматора, и выходом источника опорного напряжения соответственно, выход третьего преобразователя код - напряжение подключен к третьему входу второго преобразователя коднапряжение и к первому выходу первого преобразователя код - иапряжение, второй выход последнего подключен к пятому входу масштабно 5 4суммирующего преобразователя, шесЮтой вход которого подключен к выходу второго преобразователя.На чертеже приведена функциональная схема предлагаемого устройства для измерения симметричных составляющих трехфаэной сети.К входным шинам А, В, С каскадно подключены масштабно-суммирующий преобразователь 1,...

Номер патента: 1145306

Опубликовано: 15.03.1985

Автор: Матуолис

МПК: G01R 29/24

Метки: неметаллических, электризации

...на котором концентрически закреплен плоский металлический фланец 4На фланце 4 съемно установлен цилиндр 5 Фарадея, на дне которогоуложен исследуемый образец 6, фиксируемый фиксатором - прижимным кольцом 7. Снаружи, в верхней части экрана 2, закреплен изолятор 8, на котором установлена опора 9, а на ней -Г-образный рычаг 10, имеющий уголповорота 90 . На одном конце рычага 2510 выполнен контакт 11 а на другом .1зажим 12 для подключения потенциального полюса высоковольтного источника питания. С наружной части экрана2 закреплен выдвижной стержень 13. Кфланцу 4 посредством жесткой электрической линии 14 подключаетсяэлектрометр (не показан).Рабочий элемент, по отношениюк которому определяется разделениепредставляет собой диск...

Номер патента: 1145307

Опубликовано: 15.03.1985

Авторы: Берил, Болога, Кожухарь

МПК: G01R 29/24

Метки: времени, заряда, релаксации

...поверхностижидкости. Доливая жидкость в кюве О ту добиваются того, чтобы проводящий шар 5 при движении от нижнегоэлектрода к верхнему под действиемполя зависал вблизи подвижногоэлектрода, не доходя до него. При я этом визуально фиксируют положениезависания проводящего шара и настра.ивают луч источника света на этоположение шара. Затем выключают выНедостатки известного способа - низкая точность, так как для определения времени релаксации заряда необходимо измерение двух величин (и Ь ) на двух установках, что удваивает погрешность измерений, а также узкие функциональные возможности, обусловленные невозможностью измерений времени релаксации при различных значенияхнапряженности полФ, поскольку при фиксированных межэлектродном расстоянии...

Номер патента: 1145308

Опубликовано: 15.03.1985

Автор: Белянчиков

МПК: G01R 29/26

Метки: отношения, сигналшум, фотоприемников

...усилитель 3, поло- совой фильтр 4, детектор 5, блок 6 выделения сигнала из смеси сигнала с шумом, состоящий из последовательно соединенных аналого-цифровых преобразователей 7 и микропроцессора 8, блок регистрации 9 и измеряе- мый фотоприемник 10 с блоком 11 питания фотоприемника.Устройство работает следующим образом.Выход измеряемого фотоприемника 10 подключают к входу аттенюатора 2.Цикл измерения отношения сигнал/ шум фотоприемника, состоящий из четырех тактов, организует микропроцессор 8, который работает по программе, хранящейся в его памяти.В первом такте измеряется постоянная составляющая смеси сигнала с шумами фотоприемника 10 и собственными шумами устройства. Микропроцес сор 8 вырабатывает команды, которые с его третьего и...

Номер патента: 1145309

Опубликовано: 15.03.1985

Авторы: Аксенюк, Морошкин, Сидоров

МПК: G01R 31/02

Метки: целостности, цепи, электрической

...для подключения первого вывода соответствующего контакта контролируемой электрической цепи, второй вывод - с первым выводом соответствующего оптрона, второй вывод которого соедрнен через соответствующий диод с клеммой для подключения второго вывода соответствующего контакта контролируемой электрической цепи, а через соответствующий второй резистор . - с первым выводом кнопки, соединенной вторым выводом с первым выводом ограничителя тока, второй вывод второго блока питания соединен с третьими выводами оптронов, соединенных четвертыми выводами с соответствующими входами дешифратора, соединенного выходами с вторыми входами блока индикации,На чертеже приведена электрическая схема устройства.Устройство для контроля целостности электрической...

Номер патента: 1145310

Опубликовано: 15.03.1985

Авторы: Белевич, Дубровский, Камышанская

МПК: G01R 31/02

Метки: монтажа, проверки, электрического

...3.1-3 и соединены между собой., аноды - с соответствующими клеммами 11.1-11, и для подключения выходов объекта контроля первого контактного элемента 1 и с 10 первыми выводами соответствующих замыкающих ключей 2.1-2. ь, соединенных вторыми выводами между собой, сигнальные лампы 4. 1,-4. и , соединенные первыми выводами между собой, вторыми выводами - с соответствующими клеммами 10.1-10.п для подключения выходовобъекта контроля второго контактного элемента 6 и с катодами соответствующих диодов 5. 1-5. в развязки, соединенных анодами между собой. Светонепроницаемые флажки 9.1-9.п установлены против светоизлучающей поверхности светодиодов 3.1- З.п с возможностью их затемнения, первый и второй выводы источника 8 переменного...

Номер патента: 1145311

Опубликовано: 15.03.1985

Авторы: Белогуб, Бровко, Еремин

МПК: G01R 31/303

Метки: интегральных, схем

...входной резистор соединен с выходом сумматора и через резистор обратной связи - с выходом второго повторителя, а выход через третий ключ - с первым выводом запоминающего конденсатора, второй вывод которого соединен с общей шиной,М первый вывод запоминающего,конденсатора соединен с входом второго по- . вторителя, выход которого через чет 311 4вертый ключ и суммирующий реэисторсоединен с тРетьим входом компарато.ра, а управляющие входы третьегои четвертого ключей подключены кседьмому и восьмому выходам задатчика кодов и команд,На чертеже представлена блок-схемаустройства.Устройство содержит задатчик 1кодов и команд, источник 2 опорногонапряжения, подключенный к первому.входу программируемого источника 3напряжения, который...

Номер патента: 1145312

Опубликовано: 15.03.1985

Авторы: Епифанов, Зиненко, Нокалн, Шенгер

МПК: G01R 31/34

Метки: геометрических, зоны, зубцовой, магнитопроводов, размеров, ротора, статора, электрической

...размеров зубцовой зоны магнитопроводов 2 статора 25 и ротора 26 электричес" кой машины производится следующим образом.При измерении угла скоса и несимметрии расположения зубцов проверяемого магнитопровода 2 на обмотки возбуждения 6 и 7 пар зубцов 4 и 5 (фиг. 1 и 2) подается напряжение возбуждения переменного тока, Разворотом проверяемого магнитопровода 2 статора 25 (фиг, 5 и 6) с помощью узла 3 измерения (см. фиг,6) добиваются минимального по величине напряжения на сигнальных обмотках 9 пары зубцов 5, подключаемых к индикатору 10 через переключатель 11 в положении 13 (фиг. 6), чему соответствует нулевое положение пары зубцов 5, показанное на фиг 7 заштрихованными верхними ромбами. Это положение является отсчетным, нулевым,...

Номер патента: 1145313

Опубликовано: 15.03.1985

Авторы: Косицкий, Кричевский, Никитин

МПК: G01R 31/34

Метки: двигателя, закрытым, корпусом, момента, трогания

...от сети и измеряют на выбегезависимость момента двигателя от частоты вращения, повторно разгоняютдвигатель в том же направлении, далее переключают его на напряжение,равное напряжению трогания, но имеющее обратный порядок следованияфаз, и при втором выбеге двигателятакже измеряют зависимость моментадвигателя от частоты вращения, определяют разницу .моментов при однойи той же частоте вращения, близкойк нулевой, для случаев второго ипервого выбегов и путем экстраполяции полученной зависимости при нулевой частоте вращения находят моментконцов нити, перекинутому через ротор.Зависимость ТТТ в диапазоне скоЩгростей О - в - параллельна оси ско 3сдрости, где - в 0, 1 ы, ю - синхрон.ная скорость.С достаточной для практики точностью...

Номер патента: 1145314

Опубликовано: 15.03.1985

Авторы: Воробьев, Илюхин

МПК: G01R 33/12

Метки: магнитной, проницаемости

...Один 45 из полюсных наконечников состоит из постоянного магнита 3, изготовленного из магнитотвердого материала (ЯщСО), матрицы 4 из пяти магниторезисторов, накладки 5 из немагнитного материала.50 В матрицу 4 запрессованы стержни 6из магнитомягкого материала, торцы которых располагаются напротив магниторезисторов матрицы 4, накладки 5 и стержни 6 образуют стержневой 55 концентратор поля.На втором полюсном наконечнике размещен датчик напряженности магцитного поля в виде подмагцичцвающей обмотки 7,Измерительный блок состоит из генератора 8, который через усилитель 9 переменного напряжеция соединен с подмагничинающей обмоткой 7. Магнитореэисторы матрицы 4 соединены с преобразователем 1 О измерительного блока, содержащим пять неравновесных...

Номер патента: 1145484

Опубликовано: 15.03.1985

Авторы: Сошников, Черток, Чикризов

МПК: G01R 29/00, H04B 17/00

Метки: восприимчивости, каналам, побочным, приема, радиоприемников

...21 по побочным каналам приема, не удавлетворяют заданной норме, то при попадании сигнала генератора 12 в начало полосы пропускаиия первого из таких побочных каналов приема иа выходе контролируемого радиоприемника 21 вырабатьвается сигнал 1= 1 оПри этом на выходе амплитудного компаратора 11 образуется положительный перепад напряжения, Напряжение Оз амплитудного компаратора 11 открывает первый и второй ключи 1.1 и 1.2, через которые колебания генератора 12 и генератора 8 эталонной частоты поступают на первый и второй счетчики 2.1 и 2.2 соответственно,При дальнейшей перестройке генера" гора 12 сигналов по частоте выходной "игнал контролируемого радиоприемника1 21 увеличивается до уровня 1 3 Ъ н раэностиый сигнал а 1 с выхода...

Номер патента: 1034500

Опубликовано: 23.03.1985

Авторы: Дорошенко, Тункин

МПК: G01R 33/02

Метки: магнитного, напряженности, поля, постоянного

...прибор 123.Недостатком такого устройстваявляется узкий диапазон измерениянапряженности магнитного поля, так 25как принцип работы устройства требует компенсации измеряемого поляампервитками намагничивающей обмотки.Однако точность измерения его приизмерении сильных магнитных полейнедостаточна,Целью изобретения является повышение точности измерения сильныхмагнитных полей,Поставленная цель достигаетсятем, что в устройстве, содержащемизмерительный зонд, усилитель-формирователь, а также генератор пилообразного тока и измеритель временных интервалов, управляющие входы которыхсвязаны с шиной цепи импульсов запуска, измерительный зонд выполнен ввиде катушки из сверхпроводящего материала, подключен к выходу генератора пилообразного тока и...

Номер патента: 1146607

Опубликовано: 23.03.1985

Автор: Бычков

МПК: G01R 25/02

Метки: времени, группового, диапазона, запаздывания, понижающих, преобразователей, промежуточной, свч, тракта, частоты

...времени запаздывания З 6тракта промежуточной частоты понижающих преобразователей частоты СВЧ-диапазона, содержащее измеритель группового времени запаздывания, вход которого является входом для подключения 35выхода исследуемого понижающего преобразователя частоты СВЧ-диапазона,введен СВЧ-генератор качающейся часфтаты, выход которого является входомдля подключения сигнального входа 40исследуемого понижающего преобразователя частоты СВЧ-диапазона, управляющий вход соединен с выходом сигналакачания частоты измерителя группового времени запаздывания, а к выходунизкочастотного сигнала измерителягруппового времени запаздывания под"ключен управляющий вход введенногочастотно-модулированного СВЧ-генера. тора, выход которого является входом...

Номер патента: 1146609

Опубликовано: 23.03.1985

Авторы: Винтер, Иванов

МПК: G01R 29/08

Метки: параметров, поля, поляризационных, электромагнитного

...и 23 управляющий генератор 1.21.Однако известное устройство цля измерения поляриэационных параметров электромагнитного поля обладает низкой точностью, так как комбинация 56 диполей, помещенная в исследуемую точку йоля, оказывает обратное влияние на облучающую систему, приводит1 к искажению истинной структуры поля в исследуемой точке.35Кроме того, известное устройство не позволяет определить направление вращения вектора поляризации.Цель изобретения - повышение чувствительности и точности. 40Цель достигается тем, что в устройстве для измерения поляризационных параметров электромагнитного поля содержащем пассивный зонд, установленный с возможностью перемещения на 5 датчике координат, приемную антенну, тракт опорного сигнала, Индикатор и...

Номер патента: 1146610

Опубликовано: 23.03.1985

Автор: Шишков

МПК: G01R 29/08

Метки: радиометр

...при постоянной полосепропускания усилителя промежуточнойчастоты,Цель достигается тем, что в радио-метр, содержащий последовательно соединенные антенну, переключатель, первый смеситель, усилитель промежуточной частоты, детектор, синхронныйдетектор и индикатор, генератор шума,выход которого соединен с вторым входом переключателя, генератор частотымодуляции, выход которого соединен с.управляющим входом переключателя и сопорным входом синхронного детектора,и высокочастотный генератор, введены 610последовательно соединенные генератор непрерывных колебаний, второйсмеситель, второй вход которого соединен с выходом высокочастотного генератора, и взвешивающий фильтр, выход которого соединен с вторым входом первого смесителя, при этом...

Номер патента: 1146612

Опубликовано: 23.03.1985

Авторы: Баранов, Лапшина, Ларин, Рогозин, Рындин

МПК: G01R 31/34

Метки: асинхронного, воздушного, двигателя, зазора, косвенного, неравномерности

...безын- ходу измерительного безындукционнодукционного шунта, введены источник го шунта 3 через вторую замыкающую , опорного напряжения, сумматор, следя контактную пару 14 коммутатора 2, щий регулятор с входами управления индикатора 15, подключенного к выхои локировки, регулируемое безындук ду интегратора 13. ционное сопротивление, двухпорого- Реле 11 содержит управляющую обвый компаратор и реле с одной парой мотку 16, размыкающую 17 и заиыкаюзаиыкающих и размыкающих контактов, щую 18 пары контактов. В качестве при этом регулируемое безындукцион-, регулируемого источника 1 постоян- ное сопротивление включенопоследо ного тока может быть использован, вательно между обмоткой статора и например, блок питания серийного прошунтом, его вход...

Номер патента: 1147984

Опубликовано: 30.03.1985

Авторы: Давыдов, Кизилов, Смилянский

МПК: G01R 11/00

Метки: счетчик, электроэнергии

...- к входам реверсивного счетчика, разрядные выходыкоторого являются выходом счетчикаэлектроэнергии, введены последовательно соединенные сумматор и нульорган, выход которого подключен ктретьему входу логичеекого блока,четвертый вход которого соединен свыходом первого компаратора, причемпервый вход сумматора подключен к выходу интегратора, а второй вход -к второй входной шине и второму входу второго компаратора.На фиг. 1 представлена блок-схема предлагаемого счетчика электроэнергии; на фиг, 2 - временные диаграммы,его работы,Счетчик электроэнергии содержитвходные шины 1 и 2, сигналы на которых пропорциональны соответственнотоку и напряжению исследуемой цепи,сумматор 3, интегратор 4, компараторы 5 и 6, источник 7 опорного напряжения с...

Номер патента: 1147985

Опубликовано: 30.03.1985

Автор: Передельский

МПК: G01R 17/10

Метки: двухполюсников, измеритель, мостовой, параметров, пассивных, четырехэлементных

...измерения.Поставленная цель достигается тем, что в мостовом измерителе параметров четырехэлементных пассивных двухполюсников, содержащем генератор импульсов сложной формы, подключенный к диагонали питания электрического моста, первое плечо которого образовано клеммами для подключения объекта измерения, второе плечо этойже ветви - первым резистором, третье плечо, противолежащее второму, вторым резистором, четвертое плечо - последовательно соединенными третьим . резистором и катушкой индуктивности, к общим выводам которых подключена одним выводом цепочка из последовательно соединенньх четвертого резистора и конденсатора, нуйь-индикатор, подключенньй к измерительной диагонали электрического моста, цепочка из последовательно...

Номер патента: 1147986

Опубликовано: 30.03.1985

Автор: Передельский

МПК: G01R 17/10

Метки: двухполюсников, измеритель, мостовой, параметров, пассивных, пятиэлементных

...из последовательно соединенных первого кон"денсатора и первого резистора, ксмежным выводам которых подключенодин из выводов второго конденсатора, генератор импульсов сложной фоемы, первый выход которого соединенс первой вершиной диагонали питания электрического моста, второй выход генератора импульсов сложной формы и вторая вершина диагонали питания электрического моста соединены с общей шиной, нуль-индикатор, подключенный к измерительной диагонали электрического моста двумя входами, введены второй резистор и третий конденсатор, соединенные между собой параллельно и включенные между вторым выводок второго конденсатора и вторым выводом первого резистораг третий выход генератора импульсов сложной формы соединен с .третьим входом...

Номер патента: 1147987

Опубликовано: 30.03.1985

Авторы: Заалишвили, Зедгинидзе, Метревели, Ормоцадзе, Читишвили

МПК: G01R 17/10

Метки: сопротивления

...второго, третьего и четвертого диодов, вторые выводы которых .соединены с общей шиной, первая клемма для подключения контролируемого резистора соединена с первым выводом первого эталонного резистора и с вторым выводом второго входного. резистора, вторая клемма для подключения контролируемого резистора соединена с общей шиной, второй вывод первого .эталонного резистора соединен с вторьв выводом источника питания и с вторым выводом четвер" того входного резистора, первый вывод источника питания соединен с вторьи выводом первого входного резистора, второй вывод второго эталонного резистора соединен с вторым выводом третьего входного резйстора, неинвертирующие входы первого и второго компараторов напряжения и. вторыевыводы первого и...

Номер патента: 1147988

Опубликовано: 30.03.1985

Автор: Парфенов

МПК: G01R 17/20

Метки: бесконтактный, парфенова, потенциометр

...в. одном направлениипоследовательно пропущены модулирующие обмотки.Число витков модулирующей обмоткина И м участке неподвижного магнитопровода при 4,= Эопределяетсяиэ условияфн -фь"п.21.147988 4 3где б2 - порядковый номер попереч" ных отверстий в ферромагнитных пере" мычках.Кроме того, центральный подвижный магнитопровод выполнен из диа магнитного материала, его ферромагнитная перемычка выполнена с пазами по ширине сквозных продольных окон неподвижного магнитопровода и размещена асимметрично относительно его 10 концов.На фиг.1 представлена конструктивная схема бесконтактного потенциометра на фиг, 2 - схема его отдельных элементов. 15устройство содержит неподвижный магнитопровод, выполненный в виде двух коаксиальных магнитопроводов...

Номер патента: 1147989

Опубликовано: 30.03.1985

Автор: Попов

МПК: G01R 19/00

Метки: двух, неэлектрических, параметров, электрических

...первой из упомянутых разностей к второй, умножение полученного отношения на значение образцовой меры и оценку истинного значения каждого иэ исследуемых параметров по найденному произведению 12 50Недостаток указанного способасвязан е большим количеством тактовизмерения, которое при ансамблевомизмерении двух параметров соответствует шести тактам. Сложность иэвестного способа предопределяет ибольшое время его практической реализации. Целью изобретения является сокращение количества тактов и времени при ансамблевом измерении.Поставленная цель достигается тем, что согласно способу измерения двух электрических или неэлектрических параметров, основанному на последовательном проведении тактов измерения исследуемого параметра К, с получением...

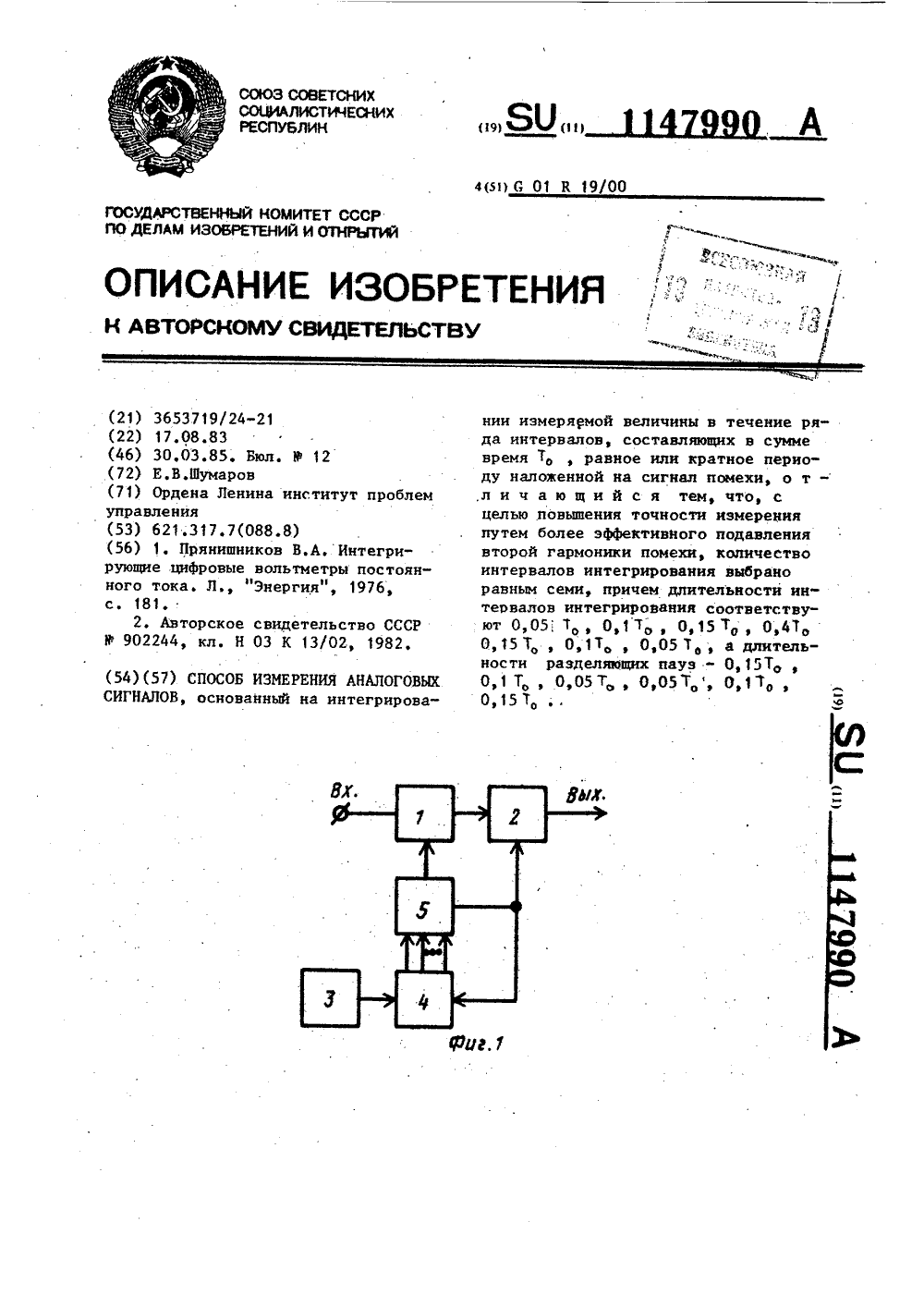

Номер патента: 1147990

Опубликовано: 30.03.1985

Автор: Шумаров

МПК: G01R 19/00

Метки: аналоговых, сигналов

...разделяющих пауз - 0,1 Т 2 .Недостатком указанного способа является низкая точность измерения, обусловленная малоэффективным подав. лением второй гармоники помехи. 40 Целью изобретения является повышение точности измерения путем более эффективного подавления второй гармоники помехи. 45Поставленная цель достигается тем, что согласно способу измерения аналоговых сигналов, основанному на интегрировании измеряемой величинь 1 в течение ряда интервалов, со ставляющих в сумме время Т , равное или кратное периоду наложенной на сигнал помехи, количество интервалов интегрирования выбрано равным семи, причем длительности интервалов ин тегрироваиия соответствуют 0,05 Т Оэ 1 То э 015 То ф Ов 4 То е 015 То ф 0,1 Т , 0,05 Т, а длительности...
