G01R — Измерение электрических и магнитных величин

Номер патента: 1061073

Опубликовано: 15.12.1983

Автор: Павасарис

МПК: G01R 31/26

Метки: граничной, транзисторов, частоты

...собой и подключенык коллекторной клемме испытуемогоприбора, четвертое реле соединеносвоим переключающим контактом с ат"тенюатором измерительного каналаразмыкающим контактом - с эмиттерной клеммой испытуемого прибора, азамыкающим контактом - через четвертый согласующий резистор с общей шиной, зонды соединены с соответствующими иэмерительными вентилями черезпервый и второй усилители, первыйзонд расположен в линии измерительного канала между аттенюатором ичетвертым реле, а второй зонд размещен в линии опорного канала междувторым и третьим реле, при этомрасстояния от эмиттерной и коллекторной клемм до зондов определяютсяиз следующего соотношения:Д = .Ъ /4,где 2 - расстояние от клеют до зонда;Э - длина волны генератора,На чертеже приведена...

Номер патента: 1061074

Опубликовано: 15.12.1983

Авторы: Коваленко, Курихин

МПК: G01R 31/26

Метки: параметров, фоторезисторов, фотоэлектрических

...двухвходовых коммутатора кодов связаны с входами схемы сравнения кодов (не показано).1Устройство работает следующим образом.Сначала измеряют значения Зе и 3 в следующей последовательности. Набор 4 контролируемых фоторезисторов устанавливают в кассету емкостью П-штук, расположенную на измерительной позиции,.при этом все фоторезисторы подключают к входам собирающего коммутатора 5. После этого осуществляют пуск устройства и вся дальнейшая его, работа происходит автоматически по заданному алгоритму, который начинается со стирания предыстории контролируемых фоторезисторов. При этом по сигналамблока 9 выполняются следующие операции: набор 2 светофильтров устанавливается приводом 3 в положение, обеспечивающее создание на контролируемых...

Номер патента: 1061075

Опубликовано: 15.12.1983

Авторы: Калнин, Мялик, Рыжов, Савинова

МПК: G01R 31/28

Метки: автоматизированного, систем, электронных

...третьего по двадцатый,с девятнадцатого по шестнадцатый соединены с четырьмя входами первого,второго, третьего и четвертого элементов ЙЛИ соответственно, выходыдешифратора с первого по четвертый,седьмой, восьмой, с одиннадцатогопо четырнадцатый и выходы первого,второго и третьего элементов ИЛИсоединены с входами пятого элемента ИЛИ, а его выход соединен с входом прерывания ЭВМ, выходы дешифратора нулевой, пятый, шестой, девятый, десятый, пятнадцатый соединеныс входами шестого элемента ИЛИ,выходы дешнфратора с первого по пятнадцатый и выходы второго, третьего 40и четвертого элементов ИЛИ соединены с входами седьмого элемента ИЛИ,выходы дешифратора с первого по третий, седьмой, одиннадцатый соединеныс входами вссьмого элемента...

Номер патента: 1061076

Опубликовано: 15.12.1983

Авторы: Локтионов, Мельников, Некрасов

МПК: G01R 33/02

Метки: магнитного, напряженности, низкочастотного, поля

...точности измерений.Поставленная цель достигается тем,что согласно способу измерения напряженности низкочастотного магнит-ф 31ного поля, включающему введение визмеряемое магнитное поле магнитомодуляционного преобразователя ирегистрацию его ЭДС индукции, последнюю корректируют ЭДС индукции 40индукционного преобразователя, введенного в измеряемое магнитное поле,а коэффициенты преобразования индукционного преобразователя и магнитомодуляционного преобразователя 45устанавливают равными на частотепеременной составляющей индукции вмагнитомодуляционном преобразователе.На Фиг.1 изображены одна из пере"менных составляющих Н (на частотей =сдсгста) измеряемого и одна иэсоставляющих Н (на частотеЯ = иа)= Ы с мах ) помехи магнитного поля;на фиг.2 -...

Номер патента: 1061078

Опубликовано: 15.12.1983

Авторы: Водеников, Иващенко

МПК: G01R 33/05

Метки: анизотропии, легкой, магнитной, оси, пленки, скоса, угла, цилиндрической

...обмоткой, охватывающей подложкуи компенсирующий проводник, а второйвыход соединен с входом второго формирователя импульсов электрическоготока, два параллельных канала, состоящих из последовательно соединенныхдискриминатора и преобразователя импульсных сигналов в постоянное напряжение каждый, включенных между выходом импульсного усилителя и первыми вторым входами вычитающего блокасоответственно, первую и вторую линии задержки, выходы которых подключены к вторым входам соответствующих первого и второго дискриминаторов, а вход первой линии задержки - к второму выходу генератора,и измерительный резистор, дополнительно снабжено третьим формирователем импульсов, вход которого подключен к третьему выходу генератора ик входу второй линии...

Номер патента: 1061079

Опубликовано: 15.12.1983

Авторы: Гринберг, Мдивани, Сталерайтис, Шилальникас

МПК: G01R 33/07

Метки: индукции, магнитного, переменного, поля

...холловским контактам которого подключены токовые контакты второго датчика Холла, и селективный измеритель напряжения, подключенный к выходным Холловским контактам второго датчика Холла 11 .Однако известные способ и уст-, ройство для его реализации обеспечивают нелинейную зависимость измеряемого напряжения от амплитуды индукции переменного магнитного поля (квадратичную),что с учетом малой чувствительности датчиков Холла приводит к ограниченному динамическому диапазону измерений.Наиболее близким к предлагаемому по технической сущности является способ измерений индукции переменного магнитного поля, заключающийся в воздействии измеряемого магнит- .З 5 ного поля на магнитометрический преобразователь, через который пропускается постоянный...

Номер патента: 1061080

Опубликовано: 15.12.1983

Авторы: Драчев, Ждан, Христов

МПК: G01R 33/12

Метки: импульсных, магнитных, параметров, сердечников

...бло.ка 9 обработки результатов измере ния, Н элементов 10 выводов кода,К входов которого подключены к третьим К выходам соответствующего Мгенератора 7 опорного ступенчатоизменяющегося напряжения, а выходысоединены с третьим входом блока 9,обработки результатов. измерений, М эадатчиков 11 конца эоны стробирования, входы которых соединеныс вторым выходом генератора 2 импульсов тока, а выходы - с входамисоответствующих Й компараторов 8,. М задатчиков 12 уровня, выходыкоторых подключены к четвертым входам соответствующих К стробируемыхпреобразователей 5, й задатчиков 13начала зоны стробирования, входыкоторых соединены с соответствующимивторыми выходами М генераторов 7опорного ступенчато изменяющегосяЭнапряжения, а выходы - с вторыми 35...

Номер патента: 1012675

Опубликовано: 23.12.1983

Авторы: Моисеенко, Протасюк, Уваров

МПК: G01R 31/12

Метки: диагностики, диэлектриков, предпробойного, состояния, твердых

...ионов из воздуха), т.е.вне образца поле отсутствует и разность потенциалов между. плоскимиэлектродами емкостного датчика равна О. Таким образом, датчик реагирует только иа Флуктуации внутреннего электрического поля. Время сохранения ПЗ в образце определяетсявременем диэлектрической релаксации.(2)1где 6 а - темновая проводимость, и для большинства диэлектриков составляет 10 - 10 С и более. Время спадания радиационноиндуцированной проводимости не превышает 10 4 с, т,е. поле в образце можно считать стационарным практически сразу после прекращения обчучения. Величина поглощенной дозы в процессе инжекции ПЗ не превышает 1 Мрад и не приводит к необратимым изменениям электрофизических свойств материала,1где С - емкость...

Номер патента: 1062617

Опубликовано: 23.12.1983

Авторы: Белогорцев, Комов, Трещев

МПК: G01R 21/12

Метки: датчик, мощности, свч

...этого датчика СВЧмощности является низкая чувствительность за счет большой толщины,Кроме того, помещение чувствительного элемента в волновод искажает 10распределение поля и увеличиваетпогрешность измерений.Наиболее близким к изобретениюявляется датчик СВЧ мощности, содержащий Огрезок прямоугольноговолновода, внутри которого размещен полупроводниковый элемент сомическими контактами 2 .Однако известный датчик СВЧ мощности имеет низкую чувствительностьИ ТОЧНОСТЬ,Цель изобретения -. повышениечувствительности и Точности,Поставленная цель достигаетсятем что В Датчике СВЧ мощнОсти 25содержащем отрезок прямоугольногоВОЛ 11 овода, внутри которого размещенполупроводниковый элементс Омическими контактамиПОлупрОВОдниковый элемент...

Номер патента: 1062618

Опубликовано: 23.12.1983

Авторы: Кондратьева, Седов, Царенков

МПК: G01R 27/32

Метки: измеритель, приборе, свч, сдвига, фазового

...электрической длиной фазочастотная характеристика устройстваимеет большую крутизну (без включения в другой вторичный .канал эталон-.ного отрезка линии примерной такойже длины) благодаря чему нестабильность частоты генератора ухудшает точточность измерений.цель изобретения - уменьшение габаритов и упрощение конструкции присохранении точности измерения,Поставленная цель достигается тем,что в измерителе сдвига фаз, содержащем СВЧ генератор, подсоединенный50к входу основного канала направленного ответвителя, измерительную линию, два аттенюатора, к выходу основного канала направленного ответвителя последовательно подсоединены эталонный отрезок линии передачи и короткозамкнутый поршень, к развязанномуплечу направленного ответвителя...

Номер патента: 1062619

Опубликовано: 23.12.1983

Авторы: Вертий, Иванченко, Шестопалов

МПК: G01R 29/08

Метки: открытого, поля, резонатора, характеристик, электромагнитного

...одного иэ зеркал открытого резонатора 15 поступает в исследуемый объем открытого резонатора 15, с помощью ,механизма 14 сканирования открытый резонатор 15 настраивается на любой из типов колебаний, представляющий практический интерес для исследователя с точки зрения пространственной структуры электромагнитного поля, величины потерь и др. Другая часть сигнала СВЧ генератора 1 через двойной волноводный тройник 8 поступает к первому и второму излучателям 4 и 5 и возбуждает в одномодовом диэлектрическом волноводе, помещенном в область анализа, две, распро". страняющиеся ортогонально друг другу, основные кросс-поляризованные моды Н-типа. В области нарушения регулярности одномодового диэлектрического волновода - в точке положения пробного...

Номер патента: 1062620

Опубликовано: 23.12.1983

Авторы: Бондаренко, Глезерман, Козлов, Ремизов, Серяков, Шабанов

МПК: G01R 29/10

Метки: антенной, интенсивности, передающей, поля, раскрыве, решетки, фазированной, электромагнитного

...передраскрывом исследуемой передающейФАР установлен экранированныйбокс, снабженный окном в виде ру"пора, в горловине которого размецено указанное сканирующее зерна"ло, при этом в раскрыве рупораустановлена решетка запредельныхволноводов, размеры поперечныхсечений которых уменьшаются от раскрыва рупора к горловине, а приемник размещен в экранированном боксе.Причем перед раскрывом исследуемой передающей ФАР в зоне обзора приемника установлен термостабилизированный источник инфракрасного излучения. в раскрыве передающей ФАР содержит сканирующее зеркало 1, соединенное с приемником 2, экраниро"ванный бокс 3 с окном в виде рупора 4, в горловине которого размецено сканирующее зеркало 1, ав раскрыве - решетка запредельныхволноводов 5, а...

Номер патента: 1062621

Опубликовано: 23.12.1983

Авторы: Серяков, Фурсов

МПК: G01R 29/10

Метки: антенной, диаграммы, направленности, решетки, фазированной, характеристик

...характеристик диаграммы направленности многоэлементной фазированной антенной решетки,Цель изобретения - повышение 45точности измерения характеристикдиаграммы направленности многоэлементной фазированной антенной решетки,Для достижения поставленной це 50ли согласно способу определенияхарактеристик диаграммы направленности фазированной антенной решетки,основанному на измерении коэффициентов передачи между излучателямиисследуемой фазированной антеннойрешетки и неподвижныи зондом и последующем определении по результатам измерений диаграммы направленности и ее характеристик, изме ряют значение коэффициента передачи между центральным излучателем и неподвижным зондом, переключают ло случайному закону дискреты Фазовращателей всеж...

Номер патента: 1062622

Опубликовано: 23.12.1983

Авторы: Лукашев, Морозов, Новиков

МПК: G01R 29/18

Метки: автоподстройки, исправности, кольца, фазовой, частоты

...органа, введены пос ледовательно соединенные сумматор, входы котброго подключены к выходам двухполупериодных амплитудных детекторон, вЮрбй сглаживающий фильтр 65 и делитель напряжения, а регистрирующий орган выполнен с управляющим входом, который подключен к выходу делителя напряжения.На чертеже представлена электрическая схема предлагаемого устройства.Устройство содержит синфазный 1 и квадратурный 2 фазовые детекторы, источники подстраиваемого 3 и входного 4 сигнала, двухполупериодные амплитудные детекторы 5 и б, блок 7 вычитания, сглаживающий фильтр 8, регистрирующий орган 9, блок 10 обработки, сумматор 11, второй сглаживающий фильтр 12, делитель 13 напряжения. Синфазный 1 и квадратурный 2 Фазовые детекторы, источники...

Номер патента: 1062623

Опубликовано: 23.12.1983

Авторы: Денисов, Урецкий

МПК: G01R 29/02, G01R 31/28

Метки: импульсов

...третий вход которогосоединен с выходом мультиплексоранепосредственно, а через формирователь импульсов - с первым входомэлемента ИЛИ, соединенного вторымвходом с выходом формирователяодиночных импульсов,На чертеже приведена блок-схемаустройстваУстройство содержит мультиплексор 1, формирователь 2 импульсов,формирователь 3 одиночных импульсов,элемент ИЛИ 4, первый 5 и второй бсчетчики, триггер 7, генератор 8импульсов, блок 9 индикации, клеммы 10-10 для подключения источников контролируемых импульсов.Устройство работает следующимобразом.При исправной работе всех источников входных импульсов на информационные входы мультиплексора 1 склемм 10-10 и поступают периодические импульсы. На выход мультиплексора 1 проходит импульс с входа,...

Номер патента: 1062716

Опубликовано: 23.12.1983

Авторы: Максимов, Свиньин, Сумароков, Черепов

МПК: G01R 23/00

Метки: анализатор, спектра

...входу первого компаратора,первому входу второго сумматораи вторым входам элементов И второй группы, задаваемого двоично инверсным адресом с выхода счет-чика 14 (т,е адресом , в котором старщим двоичным разрядом является вжод младшего разряда счетчика, а младшим двоична разрядом - 35 выход старшего разряда счетчика).По окончании операции Бабочкарезультаты записываются в блоки 8и 9, импульс с синхронизатора приводит к изменению. адресов операндов 4 операции Бабочка , снова производится операцияБабочка" и результаты записываются в блоки 8 и 9до тех пор, пока не будет обработаны все М отсчетов, В той части ана лизатора, которая обеспечивает адресацию операндов в процессе БПФпроисходят следующие процессы. Начиная с начального...

Номер патента: 1064207

Опубликовано: 30.12.1983

Авторы: Везиров, Расулов

МПК: G01R 11/00

Метки: активной, счетчик, электроэнергии

...соединенные входную токОЭую клемму 1, преобразователь 2 нока, формирователь 3 частотной характеристики, множительный блок 4, преобразователь 5 частоты, вычислительный блок б, счетчик 7 импульсов и блок 8 определения активного сопротивления основной гармоники тока, состоящий иэ последовательно соединенных фильтра 9 основной гармоники тока, первого перемножителя 10 оба входа которого объединены аналогового делителя 111 поедставляющего собой операционный усилитель, н цепи обратной связи которого включен высокоточный умножитель с широтно-импульсной модуляцией по одному входу и амплитудно-импульсной модуляцией по второму входу, преобразователя 12 напряжения в интервал времени соединенного с вторым входом вычислительного блока б, и...

Номер патента: 1064208

Опубликовано: 30.12.1983

Авторы: Георгиу, Калика, Катцов, Рутман, Стеганцов, Стримблинг

МПК: G01R 13/14

Метки: каротажного, оптическая, осциллографа

...трудностин интерпретации осцилограмм, выражающиеся н необходимости проведения дополнительных расчетов по привязке к глубине всей зарегистрированной инфор мации.Цель изобретения - облегчение ин-. терпретации осциллограмм эа счет обеспечения совпадения плоскости записи нсподнижного светолучевого блока с и. скостью нанесения линий глубин и упрощение конструкции оптической системы. 65 Поставленная цель достигается тем,что в оптической системе каротажногоосциллографа, содержащей установленные н одной плоскости неподвижный иподвижный снетолученые блоки, в каждом из которых последонательно установлены оптически связанные друг сдругом основной источник снбта, конденсор, зеркала магнитоэлектрическихгальванометров, отражающее зеркалои...

Номер патента: 1064209

Опубликовано: 30.12.1983

Авторы: Байтурсунов, Ефимчик, Левитас

МПК: G01R 13/28

Метки: осциллографов, фазочастотных, характеристик, широкополосных

...с входом исследуемого осциллогоафа 10 авход - с выходом тройника 8, первыйвход котооого подключен к выходу пеового вентиля 6 входом связанного свыходом фаэовоашателя 5, вход котооого соединен с выходом пеового блока3 отключения, входом подключенного квыходу опорнбй частоты блока 2 селекторных фильтров, вход которого связан с выходом генератора 1 короткихимпульсов, а выход гармоник - с входом второго блока 4 отключения, выход которого соединен с входом второго вентиля 7, выходом связанного свторым входом тройника 8,Блок 2 селективных Фильтров имеетдва выхода, первый из них - выходопорного гармонического сигнала (длядиапазона измерений до 10-15 ГГц частота опорного сигнала Г0,5 ГГцпервая гармоника частот измеренияФЧХ), а второй - выход...

Номер патента: 1064210

Опубликовано: 30.12.1983

Авторы: Авдеев, Данилков

МПК: G01R 13/30

Метки: калибратор, осциллографа, развертки, скорости

...последовательно соединенных блока 1 генерации опорного сигнала, блока 2 деления частоты с переменным модулем деления другой вход которого соединенс выходом постоянного запоминающегоблока 3, а также селектора-формирователя 4 сигналов запуска развертки,преобразователя 5 частоты, один извходов которого соединен с ныходомблока б деления частоты с постоянныммодулем деления, а выход - с входомселектора-формирователя 7 сигналовиндикации.Калибоатоо работает следующим обРазом. Блок 1 генерации опооного сигнала стабилизированный кварЦевым реэонатооом фоомиоует на пеоном выходе1064210и - время задержки нулевой фазы сигнала преобразователя.относительно нулевой фазыопорного сигнала и-го периода.5постоянная определяемаявыражением (5)Блок 2 деления для...

Номер патента: 1064211

Опубликовано: 30.12.1983

Авторы: Блажкевич, Казуров, Николайченко

МПК: G01R 13/40

Метки: бесконтактного

...лучам.На чертеже представлена функциональная схема предлагаемого устройства для бесконтактного измерения тока и напряжения.Устройство содержит гелий-неоновый лазерный источник 1 монохроматичвского света, оптически связанный с расщепителем 2. В пеРвый из двух образованных оптических каналов входят установленные друг за другом поляризатор 3, модулирующий электромагнитооптический кварцевый) кристалл 4, отражатель 5, кристалл 6, отражатель 7, кристалл 8, отражатель 9, кристалл 10, анализатор 11 и фотоприемник 12, Второй канал включает в себя установленные друг за другом поляризатор 13, кристалл 14, отражатель 9, кристалл 15, отражатель 7, кристалл 16, отражатель 5, кристалл 17, анализатор 18 и фотоприемник 19.На выходах устройства...

Номер патента: 1064212

Опубликовано: 30.12.1983

Авторы: Быков, Цывинский

МПК: G01R 19/00

Метки: значений, переменных, сигналов, средних

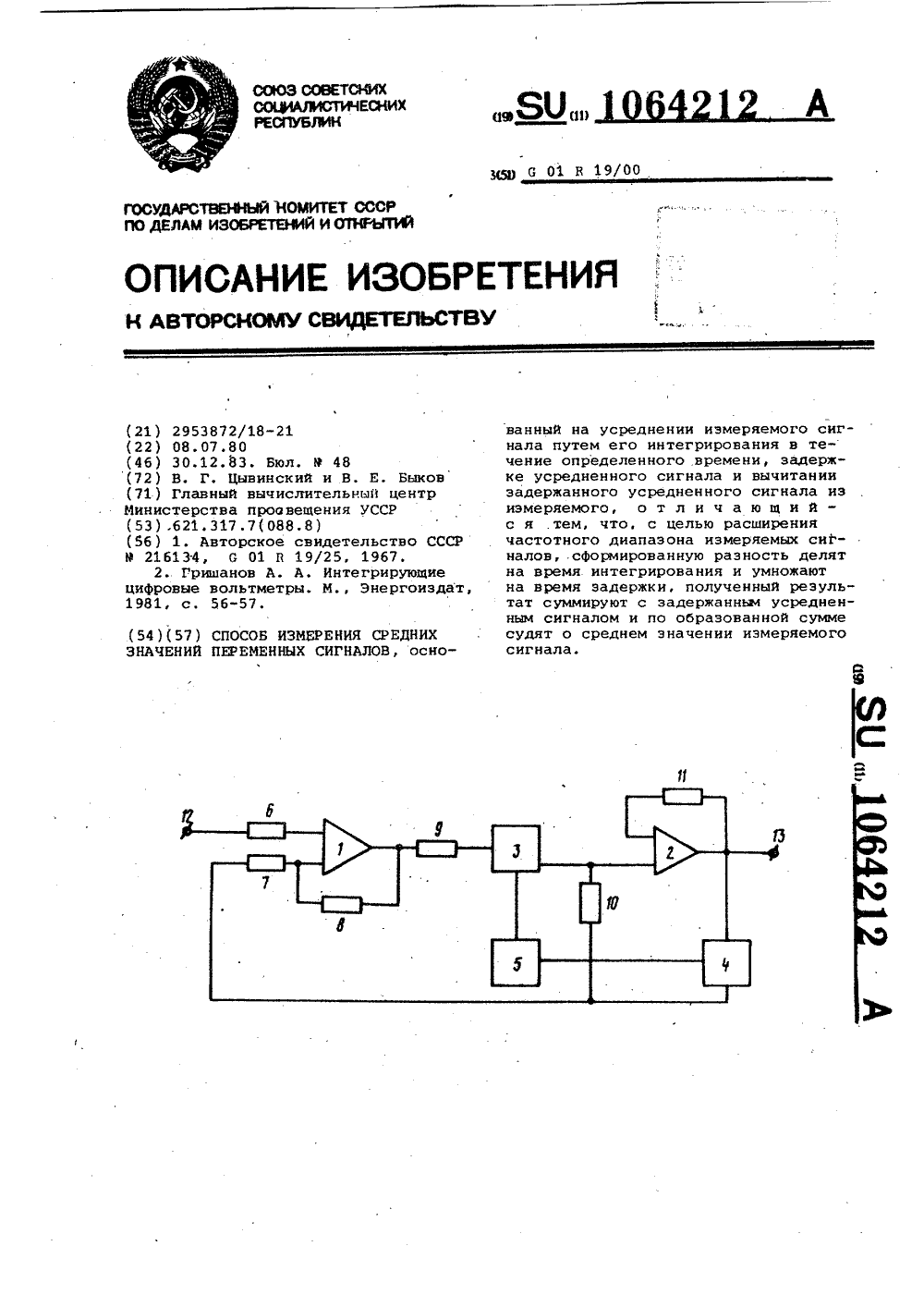

...сигналов и оценку среднего значения измеряемого сигнала по образованной сумме Ц .К недостаткам известного способа относится узкий частотный диапазон измеряемых сигналов, ограниченный в основном техническими параметрами ин 40 тегрирующих аналого-цифровых преобразователей.Цель изобретения - расширение частотного диапазона измеряемых сигналов. 45Поставленная цель достигается тем, что согласно способу измерения средних значений переменных сигналов, основанному на усреднении измеряемого сигнала путем его интегрирования в течение определенного времени, за- ь, держке усредненного сигнала и вычитании задержанного усредненного сигнала из измеряемого, сформированную разность делят на время интегрирова ния и умножают на время задержки,...

Номер патента: 1064213

Опубликовано: 30.12.1983

Авторы: Вахер, Пунгас

МПК: G01R 19/00

Метки: абсолютное, значение

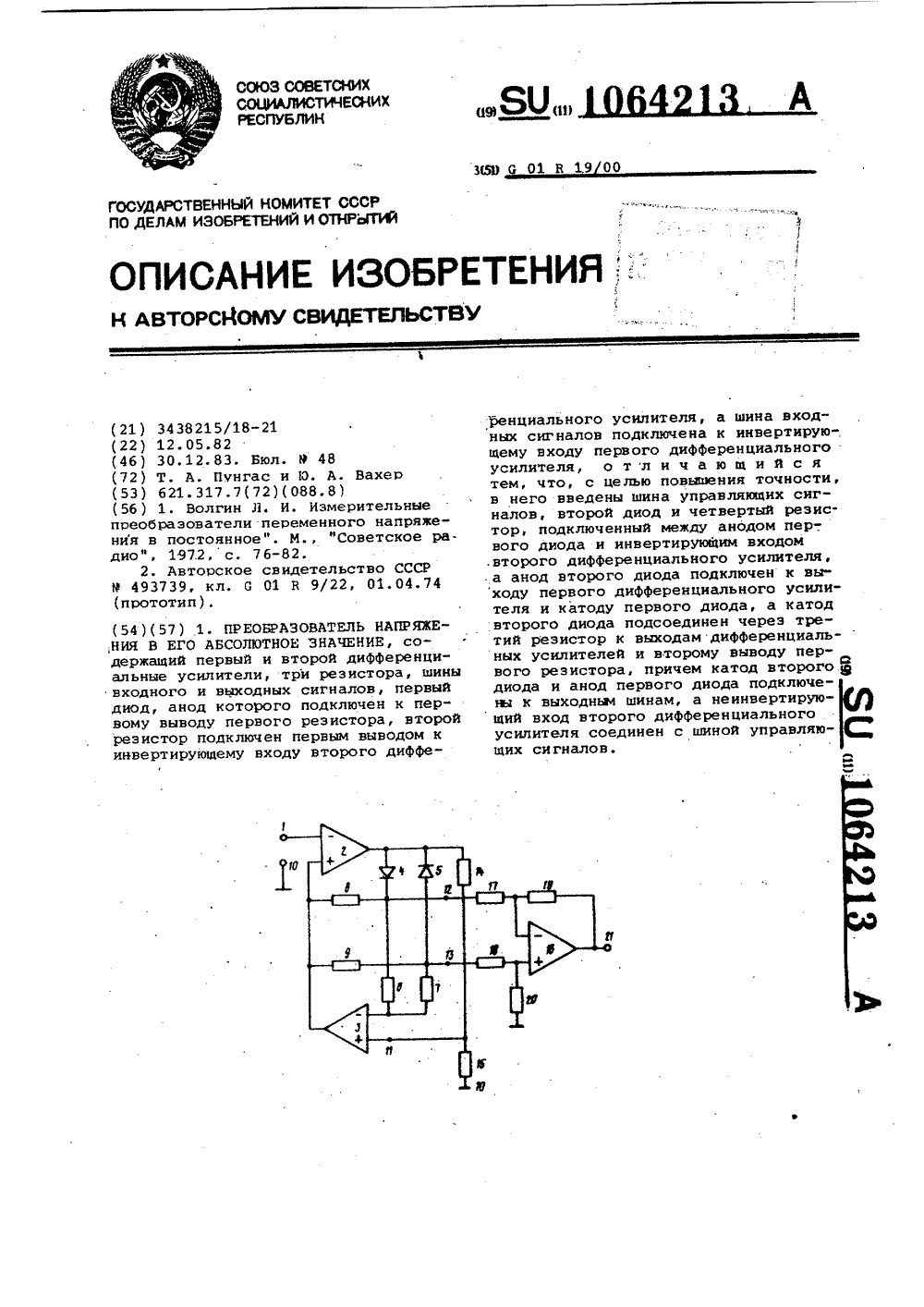

...к выходным шинам, а неинвертирующий вход второго дифференциального усилителя соединен с шиной управляющих сигналов.В преобразователь также введены пятый и шестой резисторы, при этом неинвертирующий вход второго дифференциального усилителя подключен через пятый и шестой резисторы соответственно к выходу первого дифференциального усилителя и шине нулевого потенциала.Кроме того, в преобразователь введены дополнительная выходная шина, третий дифференциальный усилитель, седьмой, восьмой, девятый и десятый резистор, при этом инвертирующий вход дифференциального усилителя подключен к своему выходу и дополнительной выходной шине через седьмой резистор и через восьмой резистор к аноду второго диода, а неинвертирующий вход - через девятый...

Номер патента: 1064214

Опубликовано: 30.12.1983

Авторы: Кардашов, Никерясов, Пономаренко, Разин

МПК: G01R 19/00

Метки: датчик

...ДатЧИКатока на фиг. 2 - идеализированныекривьее намагничивания магнитопроводов (маркировка кривых соответствуетцифровем позициям глагнитопрояодов нафиг, 1),Датчик тока содержит два кольцевых магнитопровода 1 и 2 (фиг. 1),первый из которых выполнен из материала с высокой магнитной проницаемостью (например, пермаллоя)а второй - иэ материала с низкой магнитееой проницаемостью (например, электротехнической стали). Магнитопооводы 1 и 2 размещены вокруг проводника 3 с измеряемым током . На магнитопровод 1 нанесена первая рабочая обмотка 4, а на магнитопровод 2 вторая рабочая обмотка 5 и обмотка б управления.Рабочие обмотки 4 и 5 соединены между собой согласно-последовательно и вместе с резистором 7 съема информации включены в...

Номер патента: 1064215

Опубликовано: 30.12.1983

Авторы: Брежнев, Перелешин

МПК: G01R 19/00

Метки: величины, полярности, постоянного

...40 45 50 55 60 65 меряемого тока, что снижает функциональные воэможности устройства.Цель изобретения - повышениечувствительности линейности характеристики и расширение функциональных возможностей устройства.Поставленная цель достигаетсятем, что в устройство для определения величины и полярности постоянного тока, содержащее астатическиймагнитный элемент и регистрирующийблок, дополнительно введены барабан,внутри которого размещен указанныйастатический магнитный элемент, фотодатчики, вставленные в боковыестороны барабана, корпус, покрытыйизнутри светопоглощающим веществом,источник световой энергии и фотоприемник, расположенные на протиноположных концах корпуса, и индикаторный блок, причем барабан с астатическим магнитным элементом...

Номер патента: 1064216

Опубликовано: 30.12.1983

Авторы: Богданович, Кандыбин, Федоринчик, Шатило

МПК: G01R 19/02

Метки: значения, измерительный, переменного, постоянное, уровню, эффективного

...первый выход которо -го соединен с первым входом модуля -тора, выход которого соединен с первым входом второго порогового блока,второй вход которого соединен свторым ныходом генератора треугольного напряжения, вторым входом первого порогового блока и входом ключа, выход которого соединен черезинтегрирующий усилитель с выходнойшиной преобразователя и вторым входом модулятора, дополнительно введены формирователь и переключатель,причем третий выход генератора треугольного напряжения через формирователь подключен к управляющему входу переключателя, входы которогосоединены с выходами пороговых блоков, а выход - с управляющим входомключа.На чертеже представлена блоксхема измерительного преобразователя переменного напряжения в постоянное...

Номер патента: 1064217

Опубликовано: 30.12.1983

Авторы: Антонов, Калугин, Кипаренко

МПК: G01R 19/02

Метки: действующего, значения, линейный, переменного

...шинойпреобразователя, связанной со стоком второго полевого транзистора,дополнительный инвертирующий усилитель включен между другим выводомпервого резистора и выходом фильтранизких частот, свя занньм со стокомпервого полевого транзистора, адругой вывод второго резистора саединен с входом фильтра низких часта т 2К недостаткам известного преобразователя относятся суженный динамический диапазон в области малогоуровня входного сигнала и невысокаячувствительность, так как при маломуровне входного сигнала значительную долю выходного напряжения пре -образавателя составляет напряжениевызванное дрейфом инвертирующегаусилителя, Если суммарное выходноенапряжение положительно, то усилитель раэбаланса входит в насыщениеи запирает транзисторы, Для...

Номер патента: 1064218

Опубликовано: 30.12.1983

Авторы: Нисман, Храмцов

МПК: G01R 19/165

Метки: допускового

...контролясодержит два,дифференциальных усилителя 1 и 2,подключенных выходами квходам элемента ИЛИ 3. К входу 4источника напряжения устройстваподключены последовательно соединенные первый переменный резистор 5,резистор б и второй переменный резистор 7. Выход первого переменногорезистора 5 подключен к инверсномувходу первого дифференциального уси 15 лителя 1, а выход второго переменного резистора 7 - к прямому входУвторого дифференциального усилителя 2, Резистор б зашунтирован ключевым элементом 8, управляющий вход20 которого подключен к выходу 9 устройства и к выходу элемента ИЛИ 3.Сигнальный вход 10 устройства подключен к объединенным прямому входупервого дифференциального усилите 25 ля 1 и инвеРсномУ входу втоРого дифференциального...

Номер патента: 1064219

Опубликовано: 30.12.1983

Авторы: Живилов, Прянишников, Сметанин

МПК: G01R 19/25

Метки: вольтметр, цифровой

...соединен с входом вольтметра и входом блока 2 определения периода,.выход которого псдключен к первым, входам блока 3 управления и блока 4 умножения частоты. Первый выход блока 4 соединен с вторым входом преобразователя 1 аналог - код и вторым входом блока 3 управления, второй выход - с третьим входом блока 3 управления. Второй вход блока 4 соединен с первым выхо дом блока З.управления. Выход блока 5 вычисления является выходом уст"1064219 3 . 4 ройства. Первый вход первого регист- На второй вход блока 4 поступают Ра б,подключен к выходу преобразова- импульсы тактовой частоты с первого теля 1 аналог - код. Второй вход уст- выхода блока 3 управления. ройства 8 коммутации соединен с Одновременно с Формированием шага третьим выходом блока 3...

Номер патента: 1064220

Опубликовано: 30.12.1983

Автор: Гвоздарев

МПК: G01R 21/02

Метки: измеритель, мощности, термисторный

...измерителей.Известно устройство, содержащее двойной термисторный мост. и индикатор Г 11.Недостатком указанного устройства является низкая точность.Известно устройство, содержащее рабочий мост из первого, второго, третьего резисторов и рабочего термистора, включенного между общей шиной и первым входом операционного . усилителя, второй вход которого соединен с противоположной относительно первого входа вершиной моста, вершина моста, противоположная общей ши. не., соединена с первой вершиной второго моста, состоящего из четвертого, пятого, шестого резисторов и опорного термистора, противоположная вершина которого соединена с выходом. усилителя, а в противоположную диагональ моста включен индикатор, к первому выводу второго...
