G01R — Измерение электрических и магнитных величин
Измеритель емкости и сопротивления
Номер патента: 1314815
Опубликовано: 27.04.2008
МПК: G01R 27/26
Метки: емкости, измеритель, сопротивления
Измеритель емкости и сопротивления, содержащий источник опорного напряжения, первый ключ, аналого-цифровой преобразователь, выход которого соединен с входом индикатора, первый операционный усилитель, неинвертирующий вход которого соединен с общей шиной, а инвертирующий - с первым выводом первого резистора и через первый конденсатор - со своим выходом, отличающийся тем, что, с целью повышения точности и обеспечения линейности передаточной характеристики измерителя, в него введены блоки сравнения и управления, второй ключ, вторые резистор, конденсатор и операционный усилитель, причем неинвертирующий вход второго операционного усилителя соединен с общей шиной, инвертирующий вход через...
Устройство для исследования композиций электроизоляционных материалов
Номер патента: 1398602
Опубликовано: 20.04.2010
Автор: Витковский
МПК: G01R 31/00
Метки: исследования, композиций, электроизоляционных
Устройство для исследования композиций электроизоляционных материалов, содержащее металлический корпус, служащий первым измерительным электродом, размещенную в металлическом каркасе катушку, проводник обмотки которой служит вторым измерительным электродом, отличающееся тем, что, с целью повышения точности и достоверности измерений, каркас выполнен секционированным, в каждой секции размещены образец исследуемого электроизоляционного материала, нанесенный на катушку, изолированную от других катушек, причем поверхности стенок каркасов, разделяющих соседние катушки, выполнены такой формы и размеров, которые обеспечивают однородное электрическое поле в месте размещения образца исследуемого...
Устройство для измерения характеристик мдп-структур
Номер патента: 1143197
Опубликовано: 27.06.2012
Авторы: Гурский, Покрышкин, Сигалов, Таратын
МПК: G01R 31/26
Метки: мдп-структур, характеристик
Устройство для измерения характеристик МДП-структур, содержащее генератор тестового сигнала и генератор напряжения смещения, выход которых соединены с первой клеммой для подключения испытуемой структуры, вторая клемма для подключения которой соединена с первым выводом резистора, второй вывод которого соединен с общей шиной, усилитель напряжения, вход которого также соединен со второй клеммой для подключения испытуемой структуры, сумматор, логический элемент "И", блок задержки, блок сравнения, выход которого соединен со стробирующим входом блока измерения напряжения, выход которого соединен с первым входом блока обработки и отображения информации, отличающееся тем, что, с целью...
Способ определения мощности поглощенной дозы ионизирующего излучения в мдп-структурах
Номер патента: 1526515
Опубликовано: 27.06.2012
Авторы: Апанасенко, Гурский
МПК: G01R 31/26, H01L 21/66
Метки: дозы, излучения, ионизирующего, мдп-структурах, мощности, поглощенной
Способ определения мощности поглощенной дозы ионизирующего излучения в МДП-структурах, включающий нанесение электродов к структуре, подачу на них напряжения смещения, облучение структуры ионизирующим излучением и вычисление мощности поглощенной дозы излучения, отличающийся тем, что, с целью повышения точности и оперативности способа, до облучения снимают C-V-характеристики с разными скоростями изменения напряжения, определяют скорость, при которой прямой и обратный ходы высокочастотных C-V-характеристик МДП-структуры совпадают на всем участке изменения емкости от максимального до минимального значений и обратно, измеряют C-V-характеристики с выбранной скоростью при облучении в прямом и...
Устройство для измерения параметров полупроводниковых структур
Номер патента: 1336725
Опубликовано: 27.09.2013
МПК: G01R 31/26
Метки: параметров, полупроводниковых, структур
Устройство для измерения параметров полупроводниковых структур по авт. св. 1222145, отличающееся тем, что, с целью повышения точности, оно снабжено аттенюатором, коммутатором, сумматором и инвертором, при этом первый выход генератора трапецеидального напряжения соединен с вторым входом регистратора через сумматор, к второму входу которого через аттенюатор подключен выход коммутатора, первый и второй управляющие входы которого соединены соответственно с вторым и третьим выходами генератора трапецеидального напряжения, выход регистратора подключен к первому входу коммутатора и через инвертор к второму входу коммутатора.
Устройство для определения параметров модуляции импульсных линейно-частотно-модулированных и фазоманипулированных сигналов
Номер патента: 1840962
Опубликовано: 27.10.2014
Авторы: Гузь, Короткий, Ясинский
МПК: G01R 29/08
Метки: импульсных, линейно-частотно-модулированных, модуляции, параметров, сигналов, фазоманипулированных
Устройство для определения параметров модуляции импульсных линейно-частотно-модулированных и фазоманипулированных сигналов, содержащее перемножитель, линию задержки, фильтр нижних частот и измеритель, отличающееся тем, что, с целью повышения достоверности определения параметров модуляции, один выход перемножителя соединен через последовательно включенные и дополнительно введенные полосовой фильтр и пиковый детектор со входом схемы сравнения, другой выход перемножителя соединен через последовательно включенные фильтр нижних частот и пиковый детектор с другим входом схемы сравнения, выходы фильтров через дополнительно введенный сумматор подключены к измерителю, а вход перемножителя соединен через дополнительно введенный формирователь...
Устройство для автоматического измерения частоты перестраиваемого гетеродина
Номер патента: 1840963
Опубликовано: 27.10.2014
МПК: G01R 23/00
Метки: гетеродина, перестраиваемого, частоты
Устройство для автоматического измерения частоты перестраиваемого гетеродина, содержащее перестраиваемый гетеродин, по входу соединенный с блоком управления, а по выходу с входом первого смесителя и второго смесителя, второй вход второго смесителя соединен с выходом генератора стабильных меток, первый широкополосный усилитель, соединенный с выходом второго смесителя, два узкополосных усилителя, подключенных к двум входам счетчика, третий вход которого соединен с блоком управления, второй широкополосный усилитель, по входу подключенный к выходу первого смесителя, а по выходу ко входу третьего смесителя, второй вход третьего смесителя соединен с гетеродином, выход третьего смесителя через третий и четвертый узкополосные усилители соединен...
Устройство контроля многоканальной передающей активной фазированной решетки
Номер патента: 1840964
Опубликовано: 27.10.2014
Автор: Шимберг
МПК: G01R 29/10
Метки: активной, многоканальной, передающей, решетки, фазированной
Устройство контроля многоканальной передающей активной фазированной решетки, содержащее генератор опорного сигнала, блок разводки опорного сигнала, к выходам которого подключены соответствующие передающие каналы, на входе и выходе каждого из которых включены направленные ответвители, а также измеритель параметров сигнала, отличающееся тем, что, с целью повышения точности контроля, между выходом генератора опорных сигналов и входом измерителя параметров сигнала последовательно введены блок выделения контрольных сигналов и блок селективного выделения сигнала контролируемого передающего канала, к опорному входу которого подключен введенный модулятор, который через переключатель соединен с каждым из передающих каналов, при этом блок...
Устройство для контроля каналов фазированной антенной решетки
Номер патента: 1840965
Опубликовано: 27.10.2014
Авторы: Кориневский, Шимберг
МПК: G01R 29/10
Метки: антенной, каналов, решетки, фазированной
Устройство для контроля каналов фазированной антенной решетки ФАР, содержащее приемо-передающую ФАР с блоком управления фазовращателями, сумматор приемных каналов ФАР, соединенный одним выходом со схемой сравнения непосредственно, а другим - через узел селективного выделения модулированного сигнала, модулятор, соединенный с блоком управления фазовращателями и узлом селективного выделения модулированного сигнала, отличающееся тем, что, с целью повышения точности контроля каналов при флуктуациях уровня отраженных сигналов, в него введен дополнительный модулятор сигналов эталонного канала ФАР, соединенный через дополнительный узел селективного выделения модулированных сигналов с упомянутой схемой сравнения, и непосредственно с упомянутым...
Устройство контроля и коррекции закона перестройки свч-генераторов
Номер патента: 1840966
Опубликовано: 27.10.2014
Авторы: Клячко, Кориневский, Шевченко
МПК: G01R 35/00
Метки: закона, коррекции, перестройки, свч-генераторов
Устройство контроля и коррекции закона перестройки СВЧ-генераторов, содержащее схему управления перестройкой, подключенную выходом к управляющему входу СВЧ-генератора, к выходу которого подключен ответвитель, отличающееся тем, что, с целью автоматизации коррекции закона перестройки, в нем между выходом ответвителя и входом схемы управления перестройкой, включены последовательно соединенный обеляющий фильтр, детектор, цифровой корреляционный процессор, схема сравнения, цифровой интегратор и корректор; на обеляющем фильтре установлен вобулятор, соединенный с датчиком периода вобуляции, выход которого подключен ко второму входу цифрового интегратора, причем на второй вход схемы сравнения подается код порога, а второй выход цифрового...
Стабилизатор свч-мощности
Номер патента: 1840968
Опубликовано: 20.11.2014
Авторы: Пилипко, Терещенко, Фурман
МПК: G01R 21/00
Метки: свч-мощности, стабилизатор
Стабилизатор СВЧ-мощности, содержащий логическое анализирующее устройство, генератор импульсов, две логические схемы "И", реверсивный счетчик, преобразователь код-аналог и электрически управляемый аттенюатор, отличающийся тем, что, с целью повышения точности стабилизации, он дополнительно содержит симметричный мультивибратор, два пленочных болометра, преобразователь код-частота импульсов и двухсторонний реверсивный счетчик, причем один из пленочных болометров включен в СВЧ-тракт, знаковые выходы двухстороннего, реверсивного счетчика соединены соответственно с первыми входами схем "И", а разрядные выходы через преобразователь код-частота импульсов параллельно соединены со вторыми входами схем "И", выходы...
Стабилизатор свч мощности
Номер патента: 1840969
Опубликовано: 20.11.2014
МПК: G01R 21/00
Метки: мощности, свч, стабилизатор
1. Стабилизатор СВЧ мощности, содержащий последовательно установленные в СВЧ тракте электрически управляемый аттенюатор (ЭУА) и датчик уровня СВЧ мощности в виде пленочного болометра, выход которого через схему формирования сигнала управления соединен с ЭУА, причем схема формирования сигнала управления включает генератор импульсов, логические схемы "И", реверсивный счетчик, преобразователь "код-аналог", отличающийся тем, что, с целью повышения точности стабилизации, в него дополнительно введен второй пленочный болометр, соединенный со схемой формирования сигнала управления. 2. Стабилизатор СВЧ мощности по п.1, отличающийся тем, что в схему формирования сигнала управления введены два формирователя импульсов, во...
Способ записи оптической модели радиоголограммы поля в ближней зоне антенны
Номер патента: 1840970
Опубликовано: 20.11.2014
Авторы: Белинский, Каплан, Петруша
МПК: G01R 29/08
Метки: антенны, ближней, записи, зоне, модели, оптической, поля, радиоголограммы
Способ записи оптической модели радиоголограммы поля в ближней зоне антенны, основанный на последовательном измерении поля в ближней зоне антенны и модуляции лучей когерентного света, отличающийся тем, что, с целью повышения точности оптического моделирования характеристик антенн, синхронно с измерением поля производят пространственное смещение сигнального луча относительно опорного и последовательно записывают интерферограммы сигнального и опорного лучей.
Анализатор спектра
Номер патента: 1840971
Опубликовано: 20.11.2014
МПК: G01R 23/16
Метки: анализатор, спектра
Анализатор спектра, содержащий последовательно соединенные входной смеситель и дисперсионную линию задержки, последовательно соединенные входной сумматор, недисперсионную линию задержки и усилитель, выход которого связан с первым входом коммутатора, последовательно соединенные частотно-модулированный гетеродин, импульсный генератор, делитель частоты и линия задержки, выход которой связан со вторым входом коммутатора и первым входом индикатора, а также модулятор сдвига, своим выходом подключенный к третьему входу коммутатора, отличающийся тем, что, с целью повышения точности анализа, он снабжен последовательно соединенными смесителем, фильтром, второй линией задержки, вторым смесителем, вторым своим входом связанным со вторым выходом...

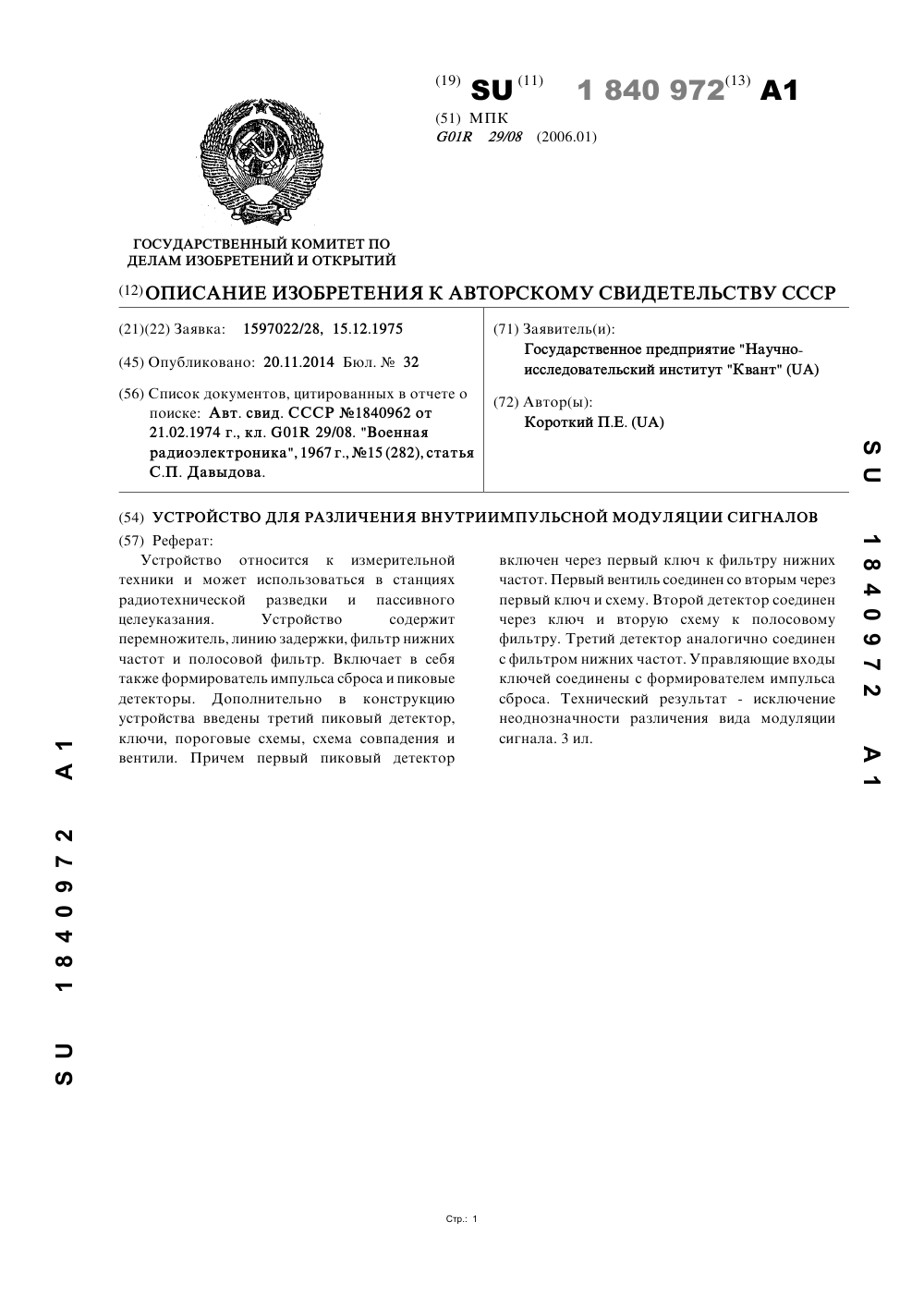

Устройство для различения внутриимпульсной модуляции сигналов
Номер патента: 1840972
Опубликовано: 20.11.2014
Автор: Короткий
МПК: G01R 29/08
Метки: внутриимпульсной, модуляции, различения, сигналов
Устройство для различения внутриимпульсной модуляции сигналов, содержащее перемножитель, линию задержки, фильтр нижних частот, полосовой фильтр, два пиковых детектора, формирователь импульса сброса, при этом первый вход перемножителя соединен со входами формирователя импульса сброса и линии задержки, выход которой подключен ко второму входу перемножителя, выход перемножителя соединен со входами фильтра нижних частот и полосового фильтра, к выходам которых подключены пиковые детекторы, управляющие входы которых подключены к выходу формирователя импульса сброса, отличающееся тем, что, с целью исключения неоднозначности различения вида модуляции сигналов, в него введены третий пиковый детектор, ключи, пороговые схемы, схема совпадения и...
Устройство автоматического измерения частоты перестраиваемого гетеродина
Номер патента: 1840973
Опубликовано: 20.11.2014
МПК: G01R 23/00
Метки: гетеродина, перестраиваемого, частоты
Устройство автоматического измерения частоты перестраиваемого гетеродина, содержащее блок управления, соединенный с одними из входов первого и второго счетчиков, третий его выход соединен со входом перестраиваемого гетеродина, первый и второй стабильные генераторы, выходы которых соединены соответственно с одними из входов первого и второго смесителей, вторые входы которых соединены соответственно с первым выходом перестраиваемого гетеродина и первым выходом первого смесителя через первый широкополосный усилитель, вторые выходы первого и второго смесителей подключены соответственно через первый и второй узкополосные усилители, ко вторым входам первого и второго счетчиков, отличающееся тем, что, с целью повышения точности и надежности,...
Измеритель девиации частоты
Номер патента: 1840974
Опубликовано: 20.11.2014
Авторы: Дормидонтов, Костецкий, Трофименко
МПК: G01R 23/02
Метки: девиации, измеритель, частоты
Измеритель девиации частоты, содержащий формирователь импульсов, формирователь мерных временных интервалов, выходы которого подключены к первым входам ключей, второй вход первого ключа - к выходу формирователя импульсов, а выходы обоих ключей - к входам счетчика, отличающийся тем, что, с целью расширения диапазона измерений, в него дополнительно введены детектор огибающей, включенный между формирователями импульсов и формирователем мерных временных интервалов, и блок задержки, вход которого подключен к выходу формирователя импульсов, а выход - ко второму входу второго ключа.
Устройство для измерения девиации частоты
Номер патента: 1840975
Опубликовано: 20.11.2014
Авторы: Костецкий, Трофименко
МПК: G01R 23/02
Устройство для измерения девиации частоты, содержащее формирователь счетных импульсов, выход которого соединен со входом детектора огибающей и первого ключа, вторым ключом, управляющие входы обоих ключей соединены с выходом формирователя мерных интервалов, вход которого соединен с выходом детектора огибающей, и счетчиком, соединенным по входу с выходом первого ключа, отличающееся тем, что, с целью повышения точности, оно снабжено добавочным счетчиком, коммутатором кодов, блоком памяти, блоком вычитания и накапливающим сумматором, причем вход второго ключа соединен со входом первого ключа, а выход через добавочный счетчик присоединен к одному из входов коммутатора кодов, второй вход которого соединен с выходом счетчика и через блок...
Устройство для измерения излучения антенны в поле коллиматора
Номер патента: 1840976
Опубликовано: 20.11.2014
Авторы: Белинский, Дикий, Каплан
МПК: G01R 29/10
Метки: антенны, излучения, коллиматора, поле
Устройство для измерения излучения антенны в поле коллиматора, содержащее генератор сигнала, соединенный с облучателем зеркального коллиматора, исследуемую антенну на подвижном стенде, отличающееся тем, что, с целью повышения точности измерений в режиме имитации сигналов низколетящей цели, в него введен дополнительный облучатель зеркального коллиматора, соединенный через управляемый аттенюатор с генератором сигнала, полупрозрачная пластина с исполнительным механизмом и блок управления углом наклона полупрозрачной пластины и аттенюатором, при этом оба облучателя размещены зеркально относительно полупрозрачной пластины, а упомянутый блок управления соединен с исполнительным механизмом, управляемым аттенюатором и подвижным стендом.
Измеритель девиации
Номер патента: 1840978
Опубликовано: 20.11.2014
Авторы: Костецкий, Трофименко
МПК: G01R 23/02
Метки: девиации, измеритель
Измеритель девиации, содержащий накапливающий сумматор, выход которого подключен ко входу блока вычитания, блок памяти, ключевой блок выход которого подключен ко входу счетчика и последовательно соединенные формирователь счетных импульсов, детектор огибающей, формирователь мерных интервалов, второй ключевой блок, второй счетчик и коммутатор кодов, второй вход которого подключен к выходу счетчика, причем второй выход формирователя мерных интервалов соединен со входом ключевого блока, второй вход которого связан с выходом формирователя счетных импульсов, подключенного также ко второму входу второго ключевого блока, отличающийся тем, что, с целью повышения точности измерения, в него введен второй накапливающий сумматор, включенный между...
Измеритель длительности импульсов
Номер патента: 1840981
Опубликовано: 27.11.2014
Авторы: Абалышников, Костецкий, Мединец, Пашковский, Трофименко, Чугунная
МПК: G01R 29/02
Метки: длительности, измеритель, импульсов
Измеритель длительности импульсов, содержащий последовательно соединенные генератор счетных импульсов, временной селектор и счетчик, отличающийся тем, что, с целью повышения точности измерения, он снабжен триггером записи, регистром и последовательно соединенными дополнительным счетчиком, дешифратором и триггером, запрета, другой вход которого соединен с одним из входов триггера приема, другой вход которого, а также его выход, соединены с входами соответственно элемента "ИЛИ-НЕ", временного селектора и счетчика, выход которого соединен с одним из входов регистра, другой вход которого подключен к выходу триггера записи, входы которого соединены с выходами соответственно элементов "И", и "ИЛИ-НЕ", при этом...
