G01R — Измерение электрических и магнитных величин

Номер патента: 980265

Опубликовано: 07.12.1982

Авторы: Андрианов, Городнова, Лобанов, Павленков

МПК: G01R 31/02, H03K 5/01

Метки: формирователь

...между своим выходом 3 и выводом микросхемы. При этом на базу транзистора 4 подает- зэ ся напряжение более положительное, чем выходное напряжение источника 8 опорного напряжения. Транзистор 5 закрыт, а открытый до насыщения транзистор 4 шунтирует своим переходом коллектор база в выход преобразователя 1 уровня, На базе транзистора 2 устанавливается незначительное напряжение, смещенное в отрицательную область за счет источника 6 то ка и большого выходного сопротивления преобразователя 1 уровня.При отсутствии контакта между выходом 3 формирователя и выводом контролируемой микросхемы ток генератора 7 . тока поступает,через открытый транзистор4 2 и резистор 9 на шину питания.Падение напряжения на резисторе 9 превышает порог срабатывания...

Номер патента: 980638

Опубликовано: 07.12.1982

Автор: Андреас

МПК: G01R 15/06, H01F 38/26

Метки: высоковольтного, переменного, распредустройства, ячейке

...Оба электрода последнего выполнены вращательно симметричными относительно оси, проходящей перпендикулярно к продольной оси токопровода 1, Цилиндрические конструкции электродов имеют различные диаметры и противостоят друг другу своими торцами, на которых предусмотрены закрытые кольцеобраэные углубления 8, рассчитанные таким образом, чтобы цилиндр с меньшим диаметром без касания вдвигался в цилиндр с большим диаметром. Оба цилиндра устанавлива-ются посредством дискового 9 и кольце-" вого 10 изоляторов, которые, в свою очередь, укреплены на пластине 11металлического корпуса 2, В цилиндре 3, имеющем больший диаметр, выполнено отверстие 12, через котороеизолирующий газ может входить в углубления 8 и выходить из них, Изолятор 10 служит...

Номер патента: 981897

Опубликовано: 15.12.1982

Автор: Зайдман

МПК: G01R 17/20

Метки: делитель, индуктивный

...оказаласьзамкнутой.Протекающий входной ток от источника сигнала создает падение напряжения на резисторе 5, Это падение напряжения приложено к неинвертирующемувходу операционного усилителя 2, который усиливает этот уровень напряжения и суммирует его с напряжениемисточника сигнала в противофазе.Сопротивление резистора 5 выбирают из условия, чтО онО должно бытьзначительно меньше, суммы выходногосопротивления источника сигнала и ак тивного сопротивления намагничивающейобмотки автотрансформатора, При этомпредполагается, что выходное сопротивление усилителй 2 много меньше суммысопротивлений указанных резисторов, 69что легко реализовать при использовании в качестве усилителя 2 современных микросхем операционных усилителей, что...

Номер патента: 981898

Опубликовано: 15.12.1982

Автор: Шаяхметов

МПК: G01R 19/04

Метки: аналогового, сигнала, экстремумов

...содержитсчетчик и триггер, при этом выходнуль-органа соединен с входом счетчика и с первым входом триггера, выходсчетчика соединен со вторым входомтриггера, выход которого соединен с 15 управляющим нходом запоминающегоблока.На чертеже представлена схемаустройства.Устройство содержит .запоминающийблок 1, дифференциатор, 2, нуль-оргаН3, счетчик 4 и триггер 5.Устройство работает следующим об"разом.Нуль-орган 3 формирует импульсы вмоменты равенства нулю выходного сигнала дифференциатора 2. Импульсыпоступают на вход счетчика 4 и наодин из входов триггера 5. На счетчике 4 выставляется необходимый коэффициент пересчета а, соотнетствующий981898 20 формула изобретения Составитель Г.ОсиповРедактор Н,Киштулинец Техред А.Бабинец 1 Корректор...

Номер патента: 981899

Опубликовано: 15.12.1982

Авторы: Мишакин, Трофимов, Ханджиева, Хасаметдинов, Щипалов

МПК: G01R 19/165

Метки: сигнализатор

...и второго выходов сигнализатора напряжения поступает цифроваяинформация в виде: первый выход "0",второй выход "0" (замыкающий контакт24 дистанционного переключателя разомкнут),При пропадании напряжения питанияисточника 5 постоянного тока цифровая информация на первом и второмвыходах сигнализатора напряжения меняется соответственно на "1 О", поскольку в этом случае сигнал на первом выходе изменяется на протиповоложный, а контакт 24 дистанционного переключателя остается разомкнутым,При этом цифровой сигнал на выходеоптронного переключателя-инвертора23 изменяется одновременно с пропа-данием напряжения что свидетельствует о высоком быстродействии сигнализатора напряжения,После восстановления напряжения ис источника 5 обмотка 18 нейтрального...

Номер патента: 981900

Опубликовано: 15.12.1982

Авторы: Зотиков, Кулешов

МПК: G01R 25/00

Метки: напряжение, угла, фазового

...периодически изменяющиеся напряжения одной частоты, но сдвинутые по фазе, из которых Формируются напряжения прямоугольной Формы од.ной полярности (фиг, 2 а),Прямоугольные импульсы с Формирователя 1 поступают на управляющие входы двухпозиционных электронных ключей 3и 5, которые попеременно подключаютк входам интеграторов 7 и 8 эталонные напряжения разной полярности,причем с приходом импульсов на входинтегратора 7 прикладывается напряжение отрицательной полярности, а навход интегратора 8 прикладываетсянапряжение положительной полярности,Когда импульс на выходе Формирователя 1 отсутствует, напряжения, прикладываемые ко входам интеграторов 7 и8, изменяются на противоположную полярность, В результате интегрирования полученных...

Номер патента: 981901

Опубликовано: 15.12.1982

Авторы: Отраднов, Пискунов, Сергеев, Шелипов

МПК: G01R 25/04

Метки: фазовращатель

...напряжениягенераторов 2 и 3 суммируются в сумматоре 5, На выходе сумматора 5 формируется последовательность пилообразных импульсов напряжения ( Фиг,2 вследующих с удвоенной частотой посравнению с частотой сигнала источника 1 напряжения. Выходное напряжение сумматора 5 поступает на входкомпаратора 7, где сравнивается снапряжением постоянного тока с управляющего входа 12 (Фиг2 в) . Навыходе компаратора 7 Формируется напряжение прямоугольной Формы, положительные импульсы которого соответствуют превышению импульсов пилообразного напряжения над уровнем напряжения постоянного тока (фиг, 2 г).Длительность импульсов на выходекомпаратора 7 определяется регулируемой величиной напряжения постоянного тока со входа 12, С выхода компаратора 7...

Номер патента: 981902

Опубликовано: 15.12.1982

Авторы: Гутников, Ковшов

МПК: G01R 27/02

Метки: измеритель, сопротивления, цифровой

...8 и первый нормируюций преобразователь 4 поступает проинвертированное значение помехи, В течениевторого промежутка времени первыйпереключатель 2 подключается к выходу блока 1 питания, второй пере-,ключатель 7 - к второму нормирующему волоку 6а трехпозиционный-ключ 9 подключается к выходу ключа7, В этом случае измеряемый сигнал,снимаемый с выхода преобразователя4 сопротивления в напряжение, вместе с помехой через нормирующий блок6 поступает на вход интегратора 10без инверсии, В третьем промежуткевремени переключатель 2 и трехпозиционный ключ 9 возвращаются в предыдущее состояние и тогда проинвертированное значение помехи поступает на вход интегратора 10 через40 5 9819 О 2 нррмирующий блок, В четвертом промежутке времени первый...

Номер патента: 981903

Опубликовано: 15.12.1982

Автор: Найденович

МПК: G01R 29/02

Метки: нелинейности, пилообразного

...значения Ио, на его первомвыходе Формируется импульс (диаграмма б), поступающий на первые входыпервого и второго элементов И 3 и 4Вторые входы первого и второгоэлементов И 3 и 4 соединены с выходами .управляющего триггера б, находящегося в рассматриваемый моментвремени в нулевом состоянии, Следовательно импульс с первого выходакомпаратора напряжений 1 пройдеттолько через первый элемент И 3 (диаграмма г).Этот импульс запускает генератор9 временного интервала, который Формирует импульсы постоянной длительности, равный Т (диаграмма х), ус-танавливает в единичное состояниеФормирующий триггер 7 (диаграмма а)и 20поступает на первый вход измерительно-логического блока 8. При этомна втором выходе измерительно-логического блока 8...

Номер патента: 981904

Опубликовано: 15.12.1982

Авторы: Ксенофонтов, Малышев, Медведев, Островский, Сон, Шестопалов

МПК: G01R 31/02

Метки: заземления, исправности

...вход которого соединен с первым 20 выходом порогового элемента, второй выход которого соединен с первым входом коммутационного аппарата, второй вход которого соединен со вторым выходом блока наличия тока, введены блок нали чия поврежденной фазы и блок защиты схемы контроля, причем входы блока наличия поврежденной фазы соединены с соответствующими фазами электропитания электроприемника, а выход соединен с перЗО вым входом блока защиты схемы контроля, второй вход которого соединен с корпусом электроприемника, третий вход соединен с выводом основного заземлителя, первый выход блока зашиты соединен 55 с первым входом порогового элемента, а второй выход блока защиты соединен со входом блока наличия тока.На чертеже представлена блок-схема...

Номер патента: 981905

Опубликовано: 15.12.1982

Авторы: Дьячков, Зимовщиков, Луговой, Платонов, Шевченко

МПК: G01R 31/02, G01R 31/08

Метки: магистральных, мест, повреждений, шинопроводах

...частоты, выход которого соединен с выводами магистрального шинопровода, индукционный магнитоприемник, состоящий издвух индукционных катушек, магнитные20 оси которых ориентированы в плоскости,перпендикулярной оси магистрального шинопровода, и последовательно соединенныеусилитель и индикатор, о т л и ч а юш е е с я тем, что, с целью повышения25 точности и расширения функциональных .возможностей, оно снабжено максиселектором, при этом выходы индукционныхкатушек соединены параллельно - согласно с входами усилителя через макси 30 селектор,2. Устройство по и. 1, о т л и ч аю ш е е с я тем, что диаметры"индукционных катушек и расстояния междуих центрами соответственно равны полоЗ 5 вине ширины магистрального шинопрово- да Источники...

Номер патента: 981906

Опубликовано: 15.12.1982

Авторы: Волохин, Самарцев

МПК: G01R 31/303

Метки: интегральных, линейных, микросхем, параметров

...также на высокочастотный коммутатор 4. Го полученной команде выход генератора 1 соединяется с входом блока 7=1 эталонных нагрузок, соединенного с первым выводом микросхемы 5 блок 7=1 эталонных нагрузок, по которой эталонный резистор 26 (например 26=1) соответствующий пределу модуля измеряемого импеданса, включается последовательно с первым выводом микросхемы 5, Формирователь строб-импульсов 8 по комаиде блока 21 задает определенную частоту следования строб-импульсов с его выхода на смесители 2 и 6=1-6=д опорного и сигнального каналов. Низкочастотный коммутатор 9 подключает выход сме сителя 6=1, соединенного с первым выводом микросхемы, к нормируюшему усилителю 10 сигнального канала. Коммутатор 12 режимов работы подключает выход...

Номер патента: 981907

Опубликовано: 15.12.1982

Автор: Силантьев

МПК: G01R 33/12

Метки: коэрцитивной, силы

...осуществляется в магнитнойсистеме 3 при подаче переменного тока от источника 9 питания, С помощью преобразователя 10 в виде эталонного резистора осуществляется преобразование тока, пропорционального напряженности поля К в системе 3, и напряжение, которое подается на вход х регистратора 13. В результате регистратор 13 производит запись гистерезисных циклов в координатах М = Г(11).Измерение коэрцитивной силы 11 с основано на измерении мгновенного значения тока в магнитной системепри значении намагниченности М = О.Это осуществляется следующим образом,По команде "Пуск" триггер 12 опрокидывается в состояние "1" и запускается источник питания 9, переменным током которого перемагничивается образец в магнитной системе. Сигнал,...

Номер патента: 981908

Опубликовано: 15.12.1982

Авторы: Андреев, Воробей, Драчев, Христов

МПК: G01R 33/12

Метки: импульсных, магнитных, параметров, сердечников

...из блока4 перепрограммируемой памяти черезблок 5 вывода в блок 6 оперативной памяти по адресу, соответствующему содержимому счетчика 3 адреса. Последовательно повторяя вышеописанные действия,микропроцессор 1 выполняет запись вблок 6 оперативной памяти массива управляющих слов, представцяюших собойпрограмму взаимодействия отдельных уз:.лов и блоков устройства, после чего производится проверка правильности занесения рабочей программы, Йпя этого мик-,ропроцессор 1 производит последовательное чтение ее через блок 7 ввода ианализ контрольной суммы. При отсутствии ошибки микропроцессор 1 возвращаетсчетчик 3 адреса в исходное состояниеи разрешает генератору 9 тактов вырабатывать опорную последовательностьимпульсов, поступающих на блок 10...

Номер патента: 981909

Опубликовано: 15.12.1982

Автор: Захаров

МПК: G01R 35/02

Метки: поверки, трансформаторов

...х равна, какправило, 1 10 - 2 10 , эквивалентное сопротивление Ео цепи 4 во много раз меньше всех других сопротивлений, подключенных к ней параллельно, Следовательно, под действиемЭДС на выходе блока 10 по цепи 4 потечет ток 1 к, Как правило 11Регулируя ток по амплитуде и Фазепри помощи изменения параметров блока 10, компенсируют разностный токь 1, 0 моменте равновесия судят поотсутствию сигнала на нуль- индикаторе 7 при нулевом положении движков расходов 5 и 6. В момент равновесия реакторная сумма тока 1 и компенсационного тока от блок:а 10 равна выходному току компаратора 2.Производят фиксацию параметров блока10, при которых имеет место это раПри непосредственных измерениях погрешностей поверяемого трансформатора подключают его к...

Номер патента: 984046

Опубликовано: 23.12.1982

Авторы: Бегиашвили, Жгенти, Кайшаури, Лотоева, Чачхиани

МПК: G01R 31/28, H03K 17/04

Метки: измерительный, коммутатор

...анализатора 11, 45 первая группа выходов которого подключена к выходным шинам 12, а вторая группа выходов - ко входам бло, ка 13 индикации, блок 14 сравнения, перВаЯ ГРУппа ВХОДОВ котОРОГО сОеДи 50 нена с выходами блока 8 измерения, вторая группа входов - с выходами блока 15 уставок, дополнительный вход - с первым выходом блока 16 самоконтроля, а выход подключен к первым входам элементов И 9 группы, второй вход каждого из которых соединен с соответствующим выходом распределителя 5; второй выход генератора 3 подключен к информационному входу ключа 17, управляющий Вход 60 которого соединен с управляющей шиной 18, а выход - со входом блока 1- самоконтроля, второй выход которого подключен ко второму входу элейента ИЛИ 4, третий выход -...

Номер патента: 983547

Опубликовано: 23.12.1982

Авторы: Ефименко, Якимчук

МПК: G01R 5/02

Метки: прибор, электроизмерительный

...с одной стороны больше, чем расстояние междуосью подвижной системы и корпусом.На чертеже изображен.электроизмерительный прибор, общий вид.Подвижная система прибора, содержащая рамку 1,поворотную ось 2 и ука"затель 3, укреплена на растяжках 4ц 5 к амортизационным пружинам б и 7, 983547которые установлены на неподвижных элементах 8 и 9, заключенных в корпус 10 прибора. Плоские амортизационные пружины 6 и 7 выполнены с удли" нениями 11 и 12 и частично выступают за пределы корпуса 10 в качестве внеш" них контактов для.включения в измерительную цепь.Прибор работает следующим образом.Электрический сигнал через удлине" ние 11 и 12 амортизационных пружин 6 и 7 поступает в прибор, затем че рез контактирующие с ними растяжки 4 и 5 - в рамку...

Номер патента: 983548

Опубликовано: 23.12.1982

Авторы: Бурков, Захаров, Киселев, Лось

МПК: G01R 5/06

Метки: измерительный, магнитоэлектрический, механизм

...рамки, при этом полкикаждой скобы выполнены друг к другу снаклоном,и с одной или двумя отбортовками нщ концах, а площадки обоймы выполнены с наклоном, соответствующимнаклону полок каждой скобы.На фиг. 1 изображен ИМ, продольный 20разрез; на фиг. 2 - то же, аксонометрия,Измерительный механизм содержитповоротную рамку 1, растяжки 2 и 3,внутрирамочный постоянный магнит 4, 25кольцевой магнитопровод 5, составнуюобойму из деталей 6 и 7, пружинныескобы 8 и 9 имеющие полки 10 и 11,которые служат для удержания скоб наобойме, Угол между полосами скоб 8 и 309 и полками 10 и 11 меньше 90 .Кроме того, на обойме в местах расположения полок 10 и 11 имеются уклоны, соответствующие наклону полок 10 и11, служащие для исключения сползанияскоб 8 и 9,Для...

Номер патента: 983549

Опубликовано: 23.12.1982

Авторы: Олийнык, Проць, Штойко

МПК: G01R 13/20

Метки: осциллограф, электронно-лучевой

...коэффициента отклонения, усилителя 2 вертикального отклонения, коммутатора 3, блока 4 реактивных эле.ментов.с переменными параметрами, бло ка 5 регулируемой и отсчитываемой за" 50 держки, формирователя 6 синхроимЯюьсов, генератора 7 пилообразного напряжения развертки, усилителя 8 горизон" тального отклонения, электроннолучевой трубки (,ЭЛТ ) 9 и блока 10 управления яркостью.Устройство работает следующим образомгде К- коэффициент усиления безучета коррекции;- эквивалентная постояннаявремени усилителя;Т - длительность прямого ходапилообразного напряжения.Погрешность измерения временныхинтервалов равна л,1 9 Ц Хэ) положениеменного и тельно на длительно временног измеряемого вре тервала относи" ала развертки,. ть измеряемого интервала....

Номер патента: 983550

Опубликовано: 23.12.1982

Автор: Шарый

МПК: G01R 13/32

Метки: осциллографа, синхронизации

...которого подключен к средней точке потенциометра 3 выбора уровня синхронизации, неинвертирующий и инвертирующий выходы усилителя 2 подключенысоответственно к ограничителям ч и 5,выходы которых соединены с входамидискриминатора 6, подключенного своимвыходом к входу компаратора 7, выходкоторого через формирователь 8 импульсов синхронизации соединен с выходной клеммой 9 устройства,Устройство работает следующим образом.50В исходном состоянии (т.е. в среднем положении потенциометра 3 выборауровня синхронизации) синхронизирующий сигнал на клемме 1 отсутствует,усилитель 2 сбалансирован, его выход 55ные напряжения равны и несколько превышают пороги ограничения ограничителей 41 и 5, т.е. на выходах последнихнаблюдается ограничение. Пороги...

Номер патента: 983551

Опубликовано: 23.12.1982

Автор: Беззубцев

МПК: G01R 17/10

Метки: измерительный, мост, неуравновешенный, цифровой

...образцовом значении сопротивления резистора 2 йъВ момент й код ц,1 из счетчика 18 переносится в регистр 19, в результате устанавливается: 55К 1= 11 , (9) и устройство готово к работе во втором такте. ФормулФ изобретения Цифровой неуравновешенный измерительный мост, одно плечо которого образовано измерительным резистором, а три других - постоянными резисторами, содержащий источник напряжения, подключенный к диагонали питания моста, интегрирующий аналого-цифровой преобразователь, выполненный в виде последовательно соединенных первого И Т = Оот, (Мгдето= й - С.О й 10 интервале времени Т+2; импульсыгенератора 16 поступают через дели огде,й = й+лй,;тель 17 частоты ыа счетчик 18, Уста- юГ 8 дРа тот Ре 8 д 81новленный в ноль в момент 6 . При 1...

Номер патента: 983552

Опубликовано: 23.12.1982

Автор: Передельский

МПК: G01R 17/10

Метки: мост, электрический

...токи, поэтомунарезисторах %4 и 8 напряженияравны нулю. Тогда напряжение неравновесияна этом отрезке времени не зависит от величины резисторов .14 иК 8 и конденсаторов С 9 и С 10.Регулировкой емкости конденсато"ра С 5 приводим к нулю плоскую вершину сигнала неравновесия на участкедействия плоской вершины питающеготрапецеидального сигнала. В результа.те выполняем первое условие равно. весия С 2 С 7 . СЗС 6, По известному зна 4 чению емкости конденсатора С 7 берем отсчет значений измеряемой емкости конденсатора С 3 С 3 =С 7,С 2Во время действия скачка питающего импульса в течение переходных процессов напряжение неравновесия за" висит от всех трех составляющих, но по двум из них мост уже уравновешен.Изменяя значение емкости...

Номер патента: 983553

Опубликовано: 23.12.1982

Авторы: Белов, Савков, Сотников

МПК: G01R 17/10

Метки: измерительный

...связи - ко второму выводу источника витания,На чертеже показана схема данного55устройства.Измерительный мост 1 состоит изчетырех резисторов 2"5Резистор 5 измеряемый 7. К диагонали питания моста 1,точки 6 и 7) подключен источник 8 питания, измеряемый резистор 5 к измерительному мосту через два сопротивления проводов 9 и 10 линии связи, а к источнику питания - через сопротивление провода 11 линии связи.К выводам 12 и 13 измерительной диагонали моста подключены неинвертирую"щий 14 и инвертирующий 15 входы дифференциального усилителя 16 постоянного тока. Общая шина 17 усилителя подключена к резистору 4 моста и к сопротивлению провода 1 О линии связи.Кроме того, с помощью резистора 18усилитель 16 постоянного тока охватывается...

Номер патента: 983554

Опубликовано: 23.12.1982

Автор: Кученков

МПК: G01R 17/10

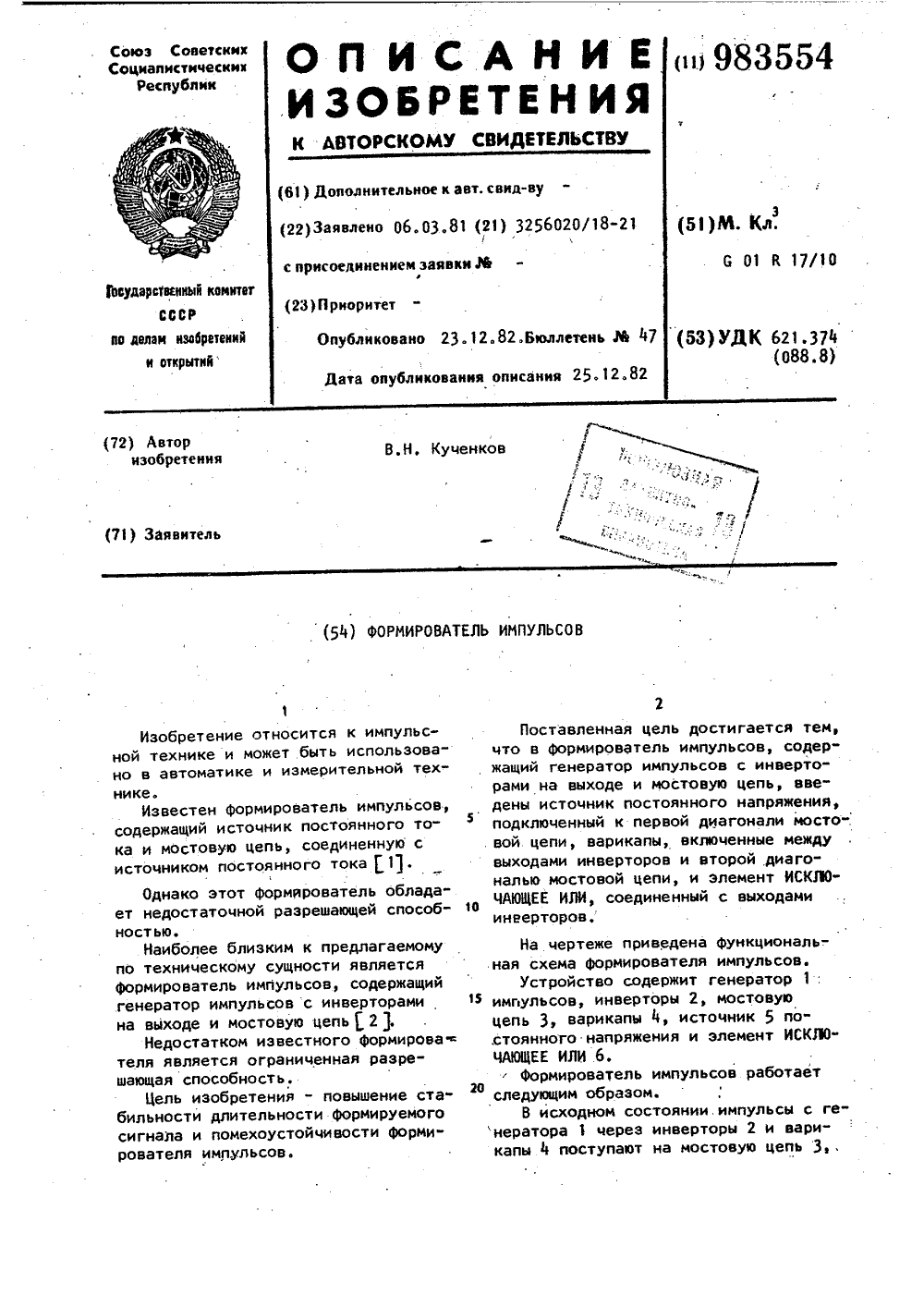

Метки: импульсов, формирователь

...ная схема фо Устройств импульсов, и цепь 3, вари,стоянного на ЧАЮЩЕЕ ИЛИ 6,Формирователь следующим образо В исходном со нератора 1 через капы ч поступаютель достигается тем,ль импульсов, содермпульсов с инвертомостовую цепь, вве"тоянного напряжения,рвой диагонали мосто".ы, включенные междуов и второй диагопи, и элемент ИСКЛ 0"ненный с выходами тоянии.импульсы с геинверторы 2 и варина мостовую цепь 3,.которая сбалансирована, При этом сигнал на выходе 7 формирователя импульсов отсутствует. При разбалансе мостовой цепи 3 меняются величины напряжений, приложенных к варикапам 4, в результате чего меняются величины емкостей на выходе инверторов 2, что ,вызывает рассогласование во времени сигналов на входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 и появление...

Номер патента: 983555

Опубликовано: 23.12.1982

Авторы: Василенко, Мельник, Петухов, Смоляр, Сурду

МПК: G01R 17/10

Метки: автоматический, мост, переменного, цифровой

...управляется с одного из выходов дешифратора 12, Состояние равновесия фиксируется детектором 4равновесия, по сигналу которого прекращается поступление импульсов навход реверсивного счетчика. В состоянии равновесия численное, значениекода, записанного в реверсивный счетчик, соответствует значению измеряемой величны и отображается на блоке 13 индикации. Весь диапазон измеренийразбивается на ряд десятичных поддиапазонов. Каждый из поддиапазонов делится на И субдиапазонов, число которых определяетсяф 1где О - допустимое относительноеизменение погрешности отдискретности.При уравновешивании мостовой схемы на каждом из И субдиапазонов численное значение управляющего кодауравновешивающего элемента Йу изменяется отйздс,до 14...

Номер патента: 983556

Опубликовано: 23.12.1982

Авторы: Аркушин, Осецкий, Семенец

МПК: G01R 19/00

Метки: вентильных, датчик, преобразователей

...индуктивному сопротивлению, а вторичной - к измеритель- зной цепи,На чертеже приведена схема одноФазного тиристорного преобразователя, питающего двигатель постоянного тока, с датчиком выпрямленного 1 Отока.Датчик тока вентильного преобразователя содержит трансформатор 1 напряжения, выпрямитель 2, резистор 3и конденсатор. 4 фильтра и нагрузку 5, 1.Первичная обмотка трансформатора 1подключена параллельно индуктивномусопротивлению 6, например токоогоаничивающему реактору,Однофазный тиристорный выпрямитель ( вентильный преобразователь ) на тиристорах 7 и, 8 и диодах 9 и 10 через сглаживающий дроссель 11 питает двигатель 12 постоянно.го тока.1Датчик работает следующим образом, рПереходкоммутация ) тока с вентиля, выходящего из работы на...

Номер патента: 983557

Опубликовано: 23.12.1982

Авторы: Бакластова, Кузьмин

МПК: G01R 19/00

Метки: аналогового, величин, времени, изменяющихся, физических

...Затем в момент времени 4, включается основной эталонный источйик 6, сигнал 9 с которого через аттенюатор 5 и усилитель 1 поступает на регистратор 2. После окончания сигнала 9 в течение времени й -йрегистрируются нулевые значенйя. В момент времени й,1 блок 8 запуска одновременно включает источник ч измеряемого напряжения и дополнительный эталонный истоцник 7. Сигналы 10 и 11 источников 1 и 7 совпадают по Форме и противоположны по Фазейиг. 2, пунктир) . Эти сигналя алгебраически суммируются на входе усилителя 1, а результат сложения ( сигнал 12 ) регистрируется блоком 2. Сигналы 12 и 9 должны быть соизмеримы по амплитуде. Относительная величина этих сигналов устанавливается аттенюаторами 3 и 5. Поскольку основной и дополнительный эталонные...

Номер патента: 983558

Опубликовано: 23.12.1982

Авторы: Ибрагимов, Плахтиев

МПК: G01R 19/00

Метки: больших, измерительные, клещи, постоянных, токов

...входомдетектора, первый выход которогосоединен с первым выводом компенса"ционной обмотки, а второй выход - че.рез регистрирующий прибор с вторымвыводом компенсационной обмотки,На чертеже изображены измерительные клещи больших постоянных токов,Клещи содержат разъемный магнитопровод, выполненный из отдельных45О-образных ферромагнитных элементов1 с зазорами между ними, Каждый фер"ромагнитный элемент 1 содержит внутренние 2 и внешние 3 стержни.На внутренних стержнях 2 каждо 50го ферромагнитного элемента 1 черездва сквозных отверстия намотаны вит. ки модулирующей обмотки 1, соединенные между собой последовательно иподключенные к стабильному источнику переменного тока, Витки измеритель.ной обмотки 5 равномерно расположены поверх модулирующей...

Номер патента: 983559

Опубликовано: 23.12.1982

Авторы: Витковский, Мальцев, Чернин, Шевченко

МПК: G01R 19/02

Метки: действующего, значения

...2. Работа термоэлектрического охладителя 2 делитсяна два такта, В первом такте сигнал от термоэлектрического охладителя 2 поступает через переключатель 3 на усилитель ч переменноготока и через переключатель .5 на генератор 6 импульсов, Во втором тактевход и выход усилителя ч переменного тока через переключатели 3 и 5замыкаются на общую цепь, корректируя тем самым усилитель ч переменного тока путем разряда входныхи выходных конденсаторов, Одновременно подается разрешающий сигнална генератор 6 импульсов, Последнийгенерирует импульс с. вольтсекунднойплощадью, зависящей от уровня выходного сигнала термоэлектрического охладителя 2 в первом такте, Полученный сигнал Формируется формирователем 7 и поступает на охладитель 2,Протекающие...

Номер патента: 983560

Опубликовано: 23.12.1982

Авторы: Нариманов, Руделев

МПК: G01R 19/04

Метки: амплитуды, переменного, перепадов

...появления З 0экстремумов соединен с управляющимвходом фиксатора уровня напряжения,а выход фиксатора уровня напряженияподключен к входу системы астатичесного уравновешивайия,35На чертеже представлена структурная схема предлагаемого устройства.Устройство состоит из регистратора 1 моментов появления экстремумов, фиксатора 2 уровня напряжения,осистемы 3 астатического уравновешивания, включающей операционный усилитель 4 и интегратор 5. Входом устройства являются входы регистраторамоментов появления экстремумов и45Фиксатора уровня напряжения,Устройство работает следующим образом.Измеряемое переменное напряжениепоступает на вход регистратора 1 моментов появления экстремумов и на50вход фиксатора 2 уровня напряжения.По команде выходного...
