G01R — Измерение электрических и магнитных величин

Номер патента: 1174875

Опубликовано: 23.08.1985

Авторы: Григорьян, Кондратов, Скрипник, Скурихин

МПК: G01R 27/00, G01R 27/28

Метки: делителя, измеритель, коэффициента, передачи

...чертеже, благодаря подаче постоянного напряженияна клемму 18 измерителя, которое 50 поступает через кнопку "Пуск" 14 на вход установки "0" делителя 9 частоты. При отключении кнопки 14 на выходе делителя 9 частоты формируется сиг" нал управления автоматическим перек лючателем 10 с частотой Яо ь 11 п где 11 - коэффициент деления делителя 9 частоты.(2) При подключении выхода делителя 19.напряжения к клемме 1,6 сопротивление резистора 21 делителя напряжения шунтируется входным сопротивлением 13 амплитудного детекто-. ра 2. Тогда коэффициент передачи делителя 9 напряжения имеет вид Таким образом, в первом такте работы измерителя регистрируетсянапряжение ц (Ч "О (4) т.е. амплитуда сигйала по формуле (4) на выходе делителя 19 будетив 1 раз...

Номер патента: 1174877

Опубликовано: 23.08.1985

Авторы: Волков, Евсеев, Прокунцев, Юмаев

МПК: G01R 27/26

Метки: варианты, ее, измерительная, цепь

...цепь, позволяющая осуществлять измерения параметров комплексных двухполюсников, не зависящих от нестабильности коэффициента передачи усилителя, шунтирующего влия ния со стороны входного и выходного сопротивлений усилителя ц внутреннего сопротивления генератора ца результат измерения; на фиг, 6 - схемы замещения измерительной цепи, 20 изображенной ца фиг, 4, ца фиг, 7 варианты схемы замещения измерительной цепи, изображенной на фиг, 5,В устройстве (фиг, 1) генератор 1 через основной образцовый двух полюсник 2 подключен к ицвертирующему входу операционного усилителя 3 и первому зажиму исследуемого двухполюсника 4, второй зажим которого через дополнительный двухполюсник 5 подключен к коммутатору 6, общий контакт которого соединен с...

Номер патента: 1174879

Опубликовано: 23.08.1985

Авторы: Селятицкий, Сыпко

МПК: G01R 29/08

Метки: море, поля, электрического

...известной длины,ориентированную перпендикулярно вектору скорости движения, перемещаютпараллельно себе так, что ее точечная проекция движется по траекториициклоиды, а измерения проводят в начальных точках циклоиды, в которыхскорость точечной проекции равна помодулю и противоположна по направлению скорости движения,1174879 Составитель В.ВасильевТехред М.Надь Корректор Е.Рашко Редактор А.Шишкина Заказ 5182/48 Тираж 748ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, )К, раушская наб., д. 4/5 Подписное 1Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к области радиотехнических измерений и предназначено для использования при исследовании морей и океанов.Цель изобретения - повышение...

Номер патента: 1174880

Опубликовано: 23.08.1985

Авторы: Иванов, Хаханин

МПК: G01R 29/08

Метки: напряженности, поля, распределения, резонаторов, электромагнитного

...измерения, в него вв дены генератор ультразвуковой част ты и электрически соединенный с ни пьезоэлектрический преобра ь установленный на стенке ис о резонатора с возможностния по ее поверхности.1174880датчик 6, генератор 7 ультразвуковойчастоты.Устройство работает следующим образом. Составитель В.ВасильевРедактор А,Шишкина Техред М.Надь Корректор Е.Рошко Заказ 5182/48 Тираж 748 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 Изобретение относится к области радиотехнических измерений СВЧ и может использоваться для измерения рас пределения электромагнитного поля в резонаторе. 5Цель изобретения - упрощение...

Номер патента: 1174881

Опубликовано: 23.08.1985

Авторы: Аксельрод, Линов, Щигловский

МПК: G01R 29/12

Метки: датчик, поля, электростатического

...электростатическогополя.Датчик содержит электростатический 20генератор, состоящий из подвижногозаземленного экрана 1 с прорезями ирасположенного за ним чувствительного электрода 2. Чувствительный электрод 2 соединен с входом усилителя 3, 25выход которого соединен с входом синхронного детектора 4, нагруженногона вход интегратора 5, снабженногофильтром. Управляющий вход синхронного детектора 4 соединен с выходом ге- ЗОнератора 6 опорного напряжения, вырабатывающего сигнал, синхронный с сигналом от измеряемого поля и сдвинутый по фазе относительно переменнойсоставляющей модуляции поля на четверть периода, Выход интегратора 5соединен с входом модулятора 7, управляющий вход которого соединен свыходом дополнительчого генератора 8опорного...

Номер патента: 720955

Опубликовано: 23.08.1985

Авторы: Алексеев, Волконский, Гагиев, Головков, Калиникос, Пивоваров, Швецов, Яковлев

МПК: G01R 25/02

Метки: фазы

...последовательно размещенные источник когерентного света, электро- . оптический модулятор и оптический З 0 фаэовращатель, выход которого подключен к второму входу фазового детектора, при этом второй вход электрооптического модулятора подключен к выходу второго вентиля а фазовый деУ35 тектор выполнен в виде фотоэлектронного умножителя с высокочастотным резонатором.На чертеже приведена структурная схема устройства,.40Схема устройства для измерения фазы содержит последовательно соединенные генератор 1 прямоугольных импульсов, высокочастотный генератор 2, делитель 3 мощности, исследуемый сверхвысокочастотный элемент 4, первый вентиль 5, фазовый детектор 6 и индикатор 7, а также второй вентиль.8, подключенный к второму выходу делителя 3...

Номер патента: 1176254

Опубликовано: 30.08.1985

Авторы: Евсеев, Прокунцев, Юмаев

МПК: G01R 17/10

Метки: варианты, двухполюсника, двухэлементной, его, замещения, схемы, устройства

..."/3+у, нетрудно заметить, что ониобратно пропорциональны. Числительвыражения (1) больше его знаменателя, следовательно, числитель выражения (2) меньше его знаменателя.Отсюда можно сделать вывод о том, .что 1 117Изобретение относится к измерительной технике, а именно к определению схемы замещения комплексных двухпо-. люсниковЦель изобретения - повышение быст родействия путем исключения процессов уравновешивания.На фиг. 1 и 2 схематически показаны варианты включения исследуемого и образцового двухполюсников, поз воляющие получить информацию о схеме замещения исследуемого двухполюсника, фазовым и амплитудно-фазовым способами; на фиг. 3 и 4 - устройства определения схемы замещения двухзлемент ного двухполюсника; на фиг. 5 - структурная схема...

Номер патента: 1176255

Опубликовано: 30.08.1985

Авторы: Бондарович, Кутас, Соколова, Цывинский

МПК: G01R 19/00

Метки: напряжений, электрических

...блока 4, а выход -вторым выходом блока 4, и элементИЛИ 21, первый, второй и третий входы которого подключены соответственно к первому, второму и третьему выходам распределителя 17, а выход образует третий выход блока 4.Блок б управления .(Фиг. 3) содержит генератор 22 импульсов, выход которого подключен к одному входуз 117элемента И 23, к другому входу которого подключен вход блока 6, а квыходу - вход распределителя 24импульсов, первый выход которогообразует первый выход блока 6 и подключен к первому входу элементаИЛИ 25, второй выход подключен ковторому входу элемента ИЛИ 25, атретий выход образует третий выходблока 6 и подключен к третьему входуэлемента ИЛИ 25, выход которого образует второй выход блока 6.Устройство работает...

Номер патента: 1176256

Опубликовано: 30.08.1985

Авторы: Анохин, Кадралиев, Кузуб, Медведева

МПК: G01R 19/00

Метки: внутри, постоянного, преимущественно, трубопровода, утечки, электролиту

...источник 5 постоянного напряжения выполнен стабилизированнымс йаправленжем вспомогательного токана контролируемом участке трубопровода 12, обратным направлению измеря- Ыемого тока,В упрощенном устройстве (Ииг. 2)Иункции регулятора 2 тока выполняет диИАеренциальный усилитель, а вспомогательный источник 5 постоянного напряжения выполнен со средним выво" дом, Помимо регистрирующего прибора (амперметра) 6 и потенциальных зажимов 10 и 11, на схеме обозначены балан сные рез ис торы 14 и 1 5, калиброючный резистор 16, вольтметр 17.Модельная лабораторная установка (Ииг. 3) состоит из сообщающихся емкостей 18-20, заполненных электролитом 310 г/л НаС 1, используемым для промышленного получения хлора и каустической соды, резиновых шлангов 21 и 22,...

Номер патента: 1176257

Опубликовано: 30.08.1985

Авторы: Сущенко, Федорак

МПК: G01R 15/04, G01R 19/00

Метки: высоковольтного, постоянного

...высоко" 25вольтного напряжения постоянноготока состоит из высоковольтного делителя 1 напряжения, активная частькоторого выполнена в виде пологоцилиндра 2 из изоляционного материа- З 0ла, на наружной поверхности которогонанесены две идентичные спиралеподобные дорожки из резистивного материала 3 и 4, начала этих дорожексоединены и имеют общую точку 5 для35подключения к источнику измеряемогонапряжения Бэ . Концы каждой издорожек 3 и 4 подключены соответственно к низковольтным частям 6 и 7,собраннйм из постоянных и переменных резисторов, и выведены на сдвоенный переключатель 8, служащий дляподачи сигналов напряжения на входыповторителей 9 и 10 на операционныхусилителях, либо для закорачиванияэтих входов на общую шину. Повторители 9 и 10...

Номер патента: 1176258

Опубликовано: 30.08.1985

Авторы: Васьков, Вилькоцкий, Доманевский

МПК: G01R 19/00

...9 напряжения, Ключ7 включен между входным потенциальным выводом усилителя 4 и шинойнулевого потенциала, Вспомогательныйисточник 1 напряжения включен между З 0выходными потенциальными выводамиусилителя 4 и устройства. Выход генератора 6 тактовых импульсов подключен к управляющим входам коммутатора 2, ключа 7 и блока 8 управления.Вход делителя 9 напряжения соединенс выходом вспомогательного источника 1 напряжения.Устройство работает следующимобразом40В первом такте (такте компенсации) производится запоминание компенсирующего напряжения на конденсаторе 3. Для этого конденсатор 3посредством коммутатора 2 подключается к выходу делителя 9 напряженйя. Вход усилителя 4 и связанныйс ним вывод конденсатора 3 заземля-.ются ключом 7,...

Номер патента: 1176259

Опубликовано: 30.08.1985

Автор: Падалка

МПК: G01R 19/165

Метки: амплитудой, индикации, максимальной, переменного, цепи

...коммутирующего блока 8, содержащего два транзистора 9 и 10.Вход выпрямительной ячейки 6 в каждом канале подключен к входной25 шине, ее отрицательный вывод подключен к отрицательной шине питания 2. Дополнительный выходной вывод коммутирующего блока 8 соединен с выходом блока 7 регулировки порогового напряжения и через первый резистор 11 с положительной шиной питания 1. Выходная шина соединена через второй резистор 12 с отрицательной шиной питания 2 и общей шиной блока 7 регу 35 лировки порогового напряжения. Каждый вход коммутирующего блока 8 каждого из каналов 3 - 5 подключен к дополнительному выходному выводу коммутирующего блока 8 одного из других 40 каналов.В коммутирующем блоке 8 коллектор первого транзистора 9 соединен с выходом...

Номер патента: 1176260

Опубликовано: 30.08.1985

Авторы: Плотникова, Соболев, Столповский

МПК: G01R 23/00

Метки: автоподстройки, фазовой, частоты

...ними,На фиг. 1 приведена структурнаясхема системы; на фиг.2 - временные 1диаграммы ее. работы.Система содержит формировательимпульсов 1, амплитудный детектор 2,Р-триггер 3, элемент И 4, последовательно соединенные фазовый детек Отор 5, Фильтр 6, усилитель 7 и управляемый генератор 8. Входы Формирователя 1 и детектора 2 соединенымежду собой и являются входом устройства, выход формирователя 1 соединен 25с входом элемента 4 и С-входом Ртриггера, выход детектора 2 соединенс Р-входом Р-триггера, выход Р-триггера соединен с вторым входом элемента,4 и вторым входом генератора 8, выход ЗОэлемента 4 соединен с вторым входомФазового детектора, выход усилителясоединен с входом генератора 8.и является выходом устройства, а выходгенератора...

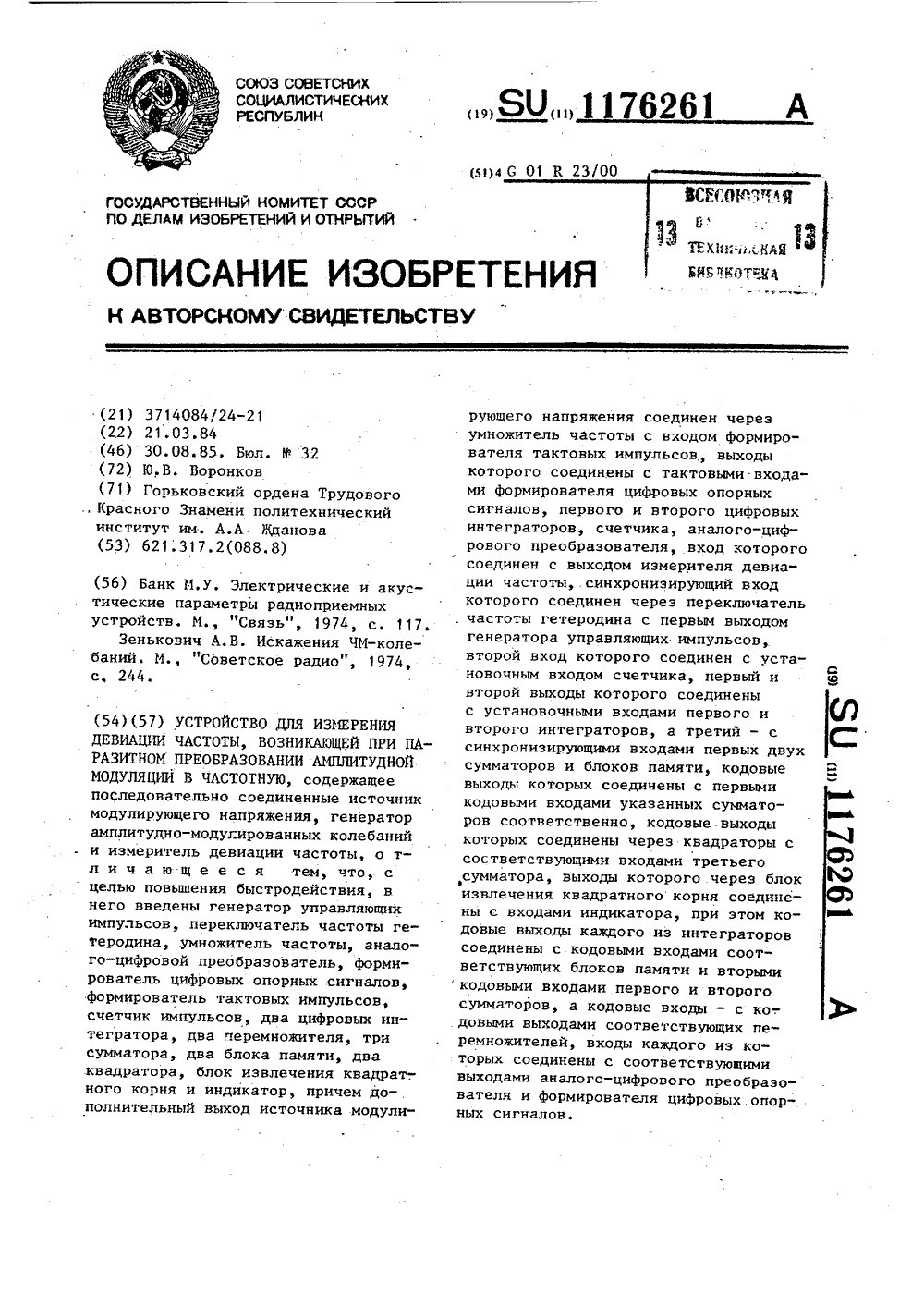

Номер патента: 1176261

Опубликовано: 30.08.1985

Автор: Воронков

МПК: G01R 23/00

Метки: амплитудной, возникающей, девиации, модуляции, паразитном, преобразовании, частотную, частоты

...импульсов, выходы которого соединены с тактовыми входами формирователя 6 цифровых опорных сигналов, цифровых интеграторов 7 и 8 счетчика 9 и аналого цифрового преобразователя (АЦП) 10, вход которого соединен с выходом 30 измерителя 3 девиации частоты, синхронизирующий вход которого соединен через переключатель 11 частоты гетеродина с первым выходом генератора 12 управляющих импульсов, второй выход которого соединен с установочным выходом счетчика 9, первый и второй выходы которого соединены с установочными входами интеграторов 7 и 8, а третий выход соединен с синхронизирующими входами сумматоров 13 и 14 и блоков 15 и 16 памяти, кодовые выходы которых соединены с входами сумматоров 13 и 14 соответственно, кодовые выходы 45 которых...

Номер патента: 1176262

Опубликовано: 30.08.1985

Авторы: Мокшанцев, Федоров

МПК: G01R 25/00

Метки: фазометр, цифровой

...6, выход которого через третий элемент 16 И соединен с блоком 17 памяти, выход которого соединен с входом индикатора 18, управляющий вход блока 17 памяти соединен с вторым выходом формирователя 7 импульсов сброса, представляющего собой элемент задержки с отводом, вход формирователя 7 импульсов сброса соединен с выходом второго формирователя 10 импульсов и одним из входов триггера 1, второй вход которого соединен с выходом первого формирователя 9 импульсов, синхронизирующим входом генератора 3 квантующих импульсов и входами блока 4 управления, второй выход которого подсоединен к .реверсивному счетчику 6, а именно к его входу 1 Занесение", а третий выход соединен с вторым входом коммутатора 5, вторым входом третьего элемента 16 И и одним...

Номер патента: 1176263

Опубликовано: 30.08.1985

Автор: Николаенко

МПК: G01R 25/00

Метки: визуального, отображения, разности, фаз

...5 пилообразного напряжения подключен к вертикальным отклоняющим пластинам электронно-лучевой трубки 6, усилитель- ограничитель 2 через дифференцирующую цепь 4 подключен к модулятору ф 5 электронно-лучевой трубки 6. Генератор 7 горизонтальной развертки подключен к горизонтальным отклоняющим пластинам трубки 6, а вспомогательный генератор 8 своим входом подключен к выходу усилителя-ограничителя 1, а выходом через дифференцирующую цепь 9 - к модулятору электроннолучевой трубки 6.Способ визуального отображения и- измерения разности фаз реализуется с помощью устройства следующим обра" зом (см. Фиг.1). 2Исследуемые синусоидальные напряжения 0 и Й подают на усилителиограничители 1 и 2, после чего этинапряжения приобретают Форму прямоугольных...

Номер патента: 1176264

Опубликовано: 30.08.1985

Авторы: Глаголев, Есин, Фатеев

МПК: G01R 25/08

Метки: фазометр, цифровой

...запоминающего регистра 11 подключен к цифровому отсчетному блоку 40 13, а его сигнальный вход соединен с выходом реверсивного счетчика 14, входы которого соединены с выходами элементов И 10 и 9.64 В исходном состоянии элементы И 8 - 10 закрыты, триггеры 7 и 12 и реверсивный счетчик 14 находятся в нулевом состоянии,Первый старт-импульс, поступающий с Формирователя импульсов 6 на счетный вход триггера 7, устанавливает его в единичное состояние и открывает элементы И 8 и 9, Импульсы генератора с блока формирования частоты 2 поступают через элемент И 10 на суммирующий вход реверсивного счетчика 14. Следующий после этого стоп- импульс проходит через элемент И 8 и устанавливает триггер 12 в единич" ное состояние, элемент И 10 закрывает" ся,...

Номер патента: 1176265

Опубликовано: 30.08.1985

Авторы: Осетров, Пикулин

МПК: G01R 27/18

Метки: изоляции, сети, сопротивления, электрической

...пятого ключей, второйвыход - с управляющими входами второго, третьего и шестого ключей, о тл и ч а ю щ е е с я тем, что, с лью повышения оперативности контро введены последовательно соединенз 11В следующий период измерений блок 18 управления размыкает ключи 3 61 и. 15, а ключи 4, 10 и 12 замыкает. Шунтирующий резистор 2 и запоминающий элемент 9 оказываются подключенными к отрицательному полюсу сети 1. Напряжение этого полюса относительно корпуса с подключенным шунтирующим резистором 2 фиксируется на запоминающем элементе 9 и равно 76265 4Из Формул (5) и (3) видно, что дляконтроля Рдостаточно сравнить01 + 02 с опорным напряжением 00 пОдновременно на входы сумматора 5.подаются напряжения с запоминающихэлементов 13 и 14. Сумматор 5...

Номер патента: 1176266

Опубликовано: 30.08.1985

Авторы: Конев, Тиханович

МПК: G01R 27/26

Метки: диэлектриков, диэлектрической, листовых, проницаемости

...состоит из блока питания СВЧ-генератора 1, СВЧ-генератора 2, 15 поляризатора 3, первого уголкового поворота 4, диэлектрической призмы 5, второго уголкового поворота 6, разделителя 7 поляризации отраженной волны, первого и второго преобразователей 20 8 и 9 сигналов, измерителя 10 отношений двух напряжений, экстрематора 11, генератора 12 тактовых импульсов, счетчика 13, индикатора 14, шагового двигателя 15, измерительного столика 25 16 и исследуемого листового диэлектрика 17. Перед началом измерений контролируемый листовой диэлектрик 17 помещают на основание диэлектрической призмы 5 путем поднятия изме- З 0 рительного столика 16.Устройство для определения диэлектрической проницаемости листовых диэлектриков работает следующим обра"...

Номер патента: 1176267

Опубликовано: 30.08.1985

Авторы: Винтер, Иванов, Кротков, Пригода, Удов

МПК: G01R 29/10

Метки: амплитудно-фазового, антенны, записи, поля, распределения, электромагнитного

...с детектора 9 максимума поступает на вход 1 Стоп" измерителя 10 интервала времени, а такжеоткрывает первый электронный ключ 12для пропуска кодированной информации 45о величине измеренного интервалавремени с преобразователя 11 время -код на блок 7 регистрации фазы. Величинаинтервала времени между 5 О моментами запуска и достижения сигналом максимального значения при известной зависимости напряжения на выходе генератора управляющего напряжения 13 от времени и фазы на выходе 55 перестраиваемого калиброванного фазовращателя 4, от величины приложенного напряжения однозначно связана свеличиной фазового сдвига, щоимого Изобретение относится к технике антенных измерений и может быть использовано при измерении амплитуднофазового...

Номер патента: 1176268

Опубликовано: 30.08.1985

Автор: Кузенов

МПК: G01R 29/18

Метки: синхронизма, электродвигателя

...9. Блок сравнения 9 представляет собой В-триггер, на Р-вход которого поступает импульс элемента задержки 7, а на С-вход - импульс с формирователя импульса 8, т.е. при наличии "1" на 0-входе на прямом выходе 0- триггера записывается "1", а на инверсном выходе "О", который поступает на вход индикатора 1 О и вызы" вает свечение светодиода, что соответствует сигналу "Работа" устройства для контроля синхронизма электродвигателя 1. При снижении скорости вращения электродвигателя 1 от синхронной скорости на определенную величину на интервале счета в 256 периодов частоты источника питания, определяемом третьим делителем час 1 11762Изобретение относится к электро-технике и может найти применение вустройствах контроля синхронизмаэлектродвигателей,...

Номер патента: 1176269

Опубликовано: 30.08.1985

Авторы: Высоцкий, Ковальчук, Подкуйко, Чудаков

МПК: G01R 29/24

Метки: нитей, электризуемости

...нейтрализатор 5, измерительный электрод .6, через сое" 20 динительную .муфту 7 сопряженный с приводом 8 измерительного электрода, которнй установлен в подшипниках 9 и соединен с силовым измерителем 10, выполненным в виде пружины, соединенной с указателем 11 силового измерителя. Привод 8 измерительного электрода снабжен регулятором 12 скорости, измерительный электрод 6 соединен с измерительным прибором 13.30Устройство работает следующим образом.Нить 14 в виде замкнутого кольца неоднократно огибает приводной ролик 2, измерительный электрод, нитенатя 35 житель и приводится в движение приводом 1 транспортирующей системы. Скорость приводного ролика 2 постоянна и определяется количеством оборотов двигателя. Скорость измерительного электрода...

Номер патента: 1176270

Опубликовано: 30.08.1985

Авторы: Дунаев, Карзанова, Кулаков, Минин

МПК: G01R 31/02

Метки: выводов, интегральной, контактирования, схемы

...выводов интегральной.20 схемы.Устройство содержит испытуемую интегральную схему 1, контактную головку 2 с парами контактов 3 на каждом выводе схемы, и импульсных трансформаторов 4 (и определяется коли-. чеством выводов проверяемой интегральной схемы), общую шину 5, одним выводом первичной обмотки импульсные трансформаторы 4 подсоединены к выходу источника питания 6, источник сигналов разрешения 7, генератор тактовых импульсов 8, элементы 9 И по количеству выводов испытуемой интегральной схемы и пороговый. элемент З 10, своим входом соединенный с первым выводом дополнительной обмотки первого импульсного трансформатора, а вторым выводом дополнительная обмоткапоследнего импульсного трансформатора,подсоединена к общейшине 5.Конкретная...

Номер патента: 1176271

Опубликовано: 30.08.1985

Авторы: Чаркин, Штейнер

МПК: G01R 31/08

Метки: двухпроводной, линии, места, повреждения, скрытой, электрической, электропроводки

...полев противоФазе с электричеспровода двухпроводной линии скрытой ким полем в .проводе .2 из-за обрыва вэлектропроводки, например, промьпп-точке 5. Поэтому отсутствуеткомпенленного освещения, не имеющей метал- сацияэлектрических полей на этомлической оболочки. участке и датчик выдает сигнал (гоЦель изобретения - упрощение и рит газоразрядная лампа). Дальнейсокращение времени поиска места по" шее переемещение датчика .за точку 5вреждения,за счет исключения опера в направлении к источнику напряженияции поиска поврежденного провода. . 1 в проводе 3 обуславливает появлеНа чертеже дана схема устройства, ние электрического, поля в противофареализующего способ. . зе с электрическим .полем в проводе 2.Схема содержит источник 1 напря". При...

Номер патента: 1176272

Опубликовано: 30.08.1985

Автор: Баймуханов

МПК: G01R 31/34

Метки: асинхронного, линейного, рабочих, характеристик, электродвигателя

...значение ноьинального напряжения;1 - комплексное значение измеренного тока.На чертеже показана структурнаясхема устройства, реализующего указанный способ.Схема содержит испытуемый двигатель 1 с заторможенным через измеритель усилия или момента 2 ротором Э, блок измерения электрическихпараметров двигателя 4 (тока, напряжения, мощности, коэффициента мощности и пр.), датчики температур 5,установленные на роторе, преобразователь 6, регистрирующий орган 7,датчики температур обмоток статора 8и регулятор напряжения 9,Устройство работает следующим образом.При питании статора током номинальной частоты электромагнитная мощность выделяется в виде тепла на торможенном роторе 3 и он начинает постепенно нагреваться, уменьшая свою электропроводность....

Номер патента: 1176273

Опубликовано: 30.08.1985

Авторы: Герасимов, Лисейкин, Поклонов, Тарасов

МПК: G01R 31/34

Метки: остаточного, реализации, ресурса, электродвигателя

...выход которого соединен свходом линейного преобразователя.П р и м е р. Для реализации определения остаточного ресурса берутэлектродвигатель с обмоткой статоракласса изоляции Н, график работыкоторого имеет вид: г., = 150 С дляЬь = 1000040 г, С = 190 С для300 ч,= 200 С для ь о,100 ч, С 1 = 220 С для дС = 50 ч,. = 260 С, для с; =: 40 ч.Для определения остаточного ресурса двигателя необходимо определитьресурс изоляции его обмотки при номинальной температуре 1 = 150 С и 35Нпри температуре обмотки отключенногодвигателя С 2 = 50 С.Согласно предварительным их испытаниям ресурс изоляции обмотки статора при Сн = 150 С составляет 1,Н = 401,5 1 О ч, а при г. = 50 С9,06 . 10 ч.Подставляя данные испытания изоляции и данные эксплуатации в...

Номер патента: 1176274

Опубликовано: 30.08.1985

Авторы: Йондем, Никиян

МПК: G01R 31/34

Метки: относительного, эксцентриситета, электрической

...от взаимной пазовости ротора и статора, высшие гармоники ротора и гармоники от эксцентриситета) могут становиться кратными трем. Эти поля возникают как при эксцентриситете, так и при концентричном роторе. В последнем случае создается мешающий сигнал .Гармоники, обусловленные насыщеением магнитной цепи, имеют порядок 4 = 3 и могут индуцировать в Аазах ЭДС частоты 3 иь. Для того, чтобы исключить (или значительно уменьшить) влияние этих гармоник, в предлагаемом способе рекомендуется проводить измерения при пониженном напряжении питания когда магнитная проницаемость стали сердечников близка к максимальной, При этом практически исчезают также поля более высокого порядка, связанные с насыщением.При концентричном роторе гармоники полей при...

Номер патента: 1176275

Опубликовано: 30.08.1985

Авторы: Баранов, Повстень

МПК: G01R 31/34

Метки: асинхронного, воздушного, двигателя, зазора, неравномерности

...из фаз двигателя Напряжение, подводимое к4 двум другим фазам, при этом не изменяется, Уровень его ограничивается только допустимым нагревом двигателя за время контроля, В связи с кратковременностью операции контроля ток в фазах может намного превышать номинальный. Номинальным ток будет при подводимом напряжении, примерно равном 20-25 от номинального (напряже 30 ние короткого замыкания двигателя ). Если необходимо, уровень подводи- мого напряжения можно снизить при помощи трансформатора с мощностью соответствующей лишь потерям мощнос ти двигателя при осуществлении контроля и времени контроля, т.е. намного меньшей номинальной мощности двигателя, 0 неравномерности воздушного зазора двигателя судят по величине указанных сопротивлений 4 или...

Номер патента: 1176343

Опубликовано: 30.08.1985

Авторы: Волков, Семенычев

МПК: G01R 23/165, G06F 17/17, H03H 17/00 ...

Метки: анализатор, спектра

...систем, например при диагностике, ресурсных испытаниях, обращаются к оценке спектральной плотности мощности аналиэируемого сигнала,Целью изобретения является увели-,чение точности анализа. спектра.5На фиг.1 представлена блок-схемаустройства; на фиг.2 - его амплитудно-.частотная характеристика (АЧХ).Анализатор содержит фильтр 1 нижних частот, делитель 2, вычитатель 203, умножитель 4, блок 5 усреднениямасштабирующий умножитель 6, информационный выходФильтр 1 имеет передаточную функ 25 где С, - выбираются так, чтобы припомощи системы ортонормированныхфильтров Лагерра обеспечить возможн(лучшее приближение АЧХ фильтра 1 к2идеальной прямоугольной )Су)по среднеквадратическому критерию Структура фильтра 1 и его АЧХ при данных значениях С,0=5...

Номер патента: 1177750

Опубликовано: 07.09.1985

Автор: Шоймер

МПК: G01R 13/22

Метки: осциллографа, стробоскопический, стробоскопического, широкополосного

...5 коррекции, первого ключевого блока 6, интегратора 7, второго ключевого блока 8,запоминающего блока 9, генератора О строб-импульсов и блока 1управления. Первый вход смесителя 1соединеп с шиной исследуемогосигнала, второй вход - с выходомгенатора 10 строб-импульсов, а третий вход - с шиной выходного сигнала. Выход первого ключевого блока 6соединен с входом интегратора 7.Первый выход блока 11 управлениясоединен с входом генератора 10строб-импульсов, второй выход -с вторым входом переключателя 3,третий выход - с вторым входом первого ключевого блока 6, а четвертыйвыход - с вторым входом второго ключевого блока 8, вход которого соединен с выходом интегратора 7, авыход - с входом запоминающего блока 9, выход которого соединенс шиной...
