G01R — Измерение электрических и магнитных величин

Номер патента: 1164632

Опубликовано: 30.06.1985

Авторы: Будай, Гринчук, Громыко, Личко

МПК: G01R 29/10

Метки: антенны, ближнего, поля

...одновибратор 15, триггер 16 и амплифазометр 17.Устройство для измерения ближнего поля антенны работает следующим об разом. Зонд 3 с помощью электродвигателей и блока 10 перемещается в декартовой системе координат, причем в , направлении оси Х он перемещается по направляющей 2, а в направлении оси ЗО У - по.координатору 1 вместе с под- вижнОЙ направляющей 2, Координаты пересчета первого и второго счетчиков 12 и 13 равны Н (где Н - максимальное число точек в (столбце строке. В момент включения триггер 16 устанавливается в единичное состояние, Прн перемещении по первой строке сигналы с фотодатчика 4 в виде перепадов напряжения в моменты перехода фото- О датчика 4 через отверстие подаются на первый формирователь б импульсов, а...

Номер патента: 1164633

Опубликовано: 30.06.1985

Автор: Дромашко

МПК: G01R 31/02, G01R 31/06

Метки: витков, датчик, короткозамкнутых, машин, обмотках, обнаружения, статоров, электрических

...в двух плоскостях, перпендикулярных оси датчика, электромагниты с магнитопроводами и обмотками, первые выводы которых соединены с соответствующими клеммами датчика, введен магнитный экран, который расположен между электромагнитами в плоскости перпендикулярной оси датчика, а магнитопровод выполнен в виде многополюсного ротора с числом полюсов, равным числу полюсов проверяемого статора, причем на каждом полюсе размещено по одной обмотке, вторые выводы которых соединены между собой,На фиг, 1 схематически представлен предлагаемый датчик; на фиг, 2 чертежи, поясняющие его работу.Датчик содержит помещаемую внутрь проверяемого статора 1 систему из двух электромагнитов, выполненных в виде многополюсных роторов 2 и 3, установленных по...

Номер патента: 1164634

Опубликовано: 30.06.1985

Авторы: Абросимов, Потапенков

МПК: G01R 31/02

Метки: адресов, визуального, жгута, проводов, распайки

...времени на перекоммутацию рой входы каждого иили замену блока сменных программ, 6 1. 3 соединены сЦель изобретения - повышение рого дешифратора 5быстродействия устройства. динительного элемен 30 50 55 Поставленная цель достигается тем, что в устройство для визуального определения адресов распайки проводов жгута, содержащее первый индикатор, первый дешифратор, контактный элемент, соединенный входом с общей шиной устройства, выходом - с одной из клемм для подключения входов распаиваемого жгута, соединительный элемент, соединенный вхо. дами с клеммами для подключения выходов распаиваемого жгута, элементы И, введены шифратор, второй дешифратор, второй индикатор, счетчик, генератор импульсов, причем ульсов соединенстройства, выходвыходы...

Номер патента: 1164635

Опубликовано: 30.06.1985

Автор: Мельников

МПК: G01R 31/02

Метки: гальванических, регистратор, связей

...с первыми входами блока 9 совпадения, соединенного вторыми входами с выходами второго коммутатора 8.Первый вход переключателя 12 кодов соединен с третьим выходом первого счетчика 3, второй вход - с вторым входом блока 7 переноса, выходы - с первыми входами второго коммута 40 45 тора 8, соединенного вторым входомс инвертирующим выходом триггера 10,третьим входом - с прямым выходомтриггера 10, с третьим входом переключателя 12 кодов и с управляющими входами первого 13 и второго 14 переключателей, Выход блока 9 сов 3 1164635 4Цель изобретения - повышение быстродействия устройства.Поставленная цель достигаетсятем, что в регистратор гальванических связей, содержащий генераторимпульсов, соединенный входом с выходом блока управления, первым...

Номер патента: 1164636

Опубликовано: 30.06.1985

Авторы: Баканов, Загинайлов, Кощей, Сатонин

МПК: G01R 31/26

Метки: диодов, полупроводниковых, разбраковки

...содержит двепусковые 16 и 7 кнопки, четыре формирователя 18-21 импульсов, элемент 2 И 22, элемент 2 ИЛИ 23; КЯ-триггер 24, генератор 25, тактовый счет-чик 26, распределитель 27 импульсов, 30адресный счетчик 28, причем первыйвывод первой кнопки 16 соединен спервым входом элемента 2 И 22 черезпервый формирователь 18 импульсоввыход элемента 2 И 22 соединен с вхо5 дом адресного счетчика 28, выходкоторого подключен к первому выходу блока 5 управления, второй входэлемента 2 И 22 соединен с инверсным выходом КС-триггера, Б-вход 40которого соединен с первым выводомварой кнопки 17 через второй формирователь 19 импульсон, а К-вход -с выходом элемента 2 ИЛИ 23, который 45также подключен к К-входу тактовогосчетчика 26, первый вход элемента2 ИЛИ...

Номер патента: 1164637

Опубликовано: 30.06.1985

Авторы: Аблязов, Бабич, Луханин

МПК: G01R 31/26

Метки: визуальной, индикации, полупроводниковых, приборов, характеристик

...коммутатор содержит делитель частоты, соединенный входом с входдм электронного коммутатора и с перным входом КВ-триггера, соединенного вторым входом с выхо Дом делителя частоты, выходом - с нходом линии задержки, соединенной первым, вторым, третьим, четвертым и пятым отводами соответственно. с первым, вторым, третьим, пятым и1 О шестым выходами электронного коммутатора, соединенного четвертым выходом с выходом четвертого элемента ИЛИ, соединенного первым и вторым входами с четвертым и пятым отвода ми линии задержки соответственно.На фиг, 1 приведена схема предлагаемого устройства; на фиг. 2 схема электронного коммутатора; на фиг.3 - временные диаграммы работы 2 О устройства; на фиг4 - временные диаграммы работы электронного...

Номер патента: 1164638

Опубликовано: 30.06.1985

Авторы: Мазур, Нагорный

МПК: G01R 35/00

Метки: автоматизированной, измерительных, поверки, приборов

...23 однотипных отказов и четвертым дополнительным входом - с выходом блока 21 заявок. Блок 3 управления первым выходом соединен с вторым входом блока 10 программы, блок 22 принятия решений вторым входом соединен с выходом блока 19 действий при отказах, третьим входом - с входом блока 20 инструкций по ремонту, первым выходом - с вторым входом блока 21 заявок.Установка работает следующим образом. Перед началом поверки оператор производит на пульте 1 оператора набор кода поверяемого прибора Н кодов Н тех эталонных функций,эФоп Вкоторые подвергаются исследованию, и при необходимости коды новых признаков отказов Н 1 З 1 йь (х,й), новыхпричин отказов Н) Еа (х) д+1 1новых действий при отказах Нечастфнновых инструкций по ремонту Н 1 ф, новых...

Номер патента: 1165999

Опубликовано: 07.07.1985

Автор: Яцкевич

МПК: G01R 19/00, G01R 5/04

Метки: датчик

...и датчик 5 перемещений с плоским пьезоэлектрическим преобразователем 6, края которогомеханически связаны с первой шиной 2, а середина - с второй 3. Иеханичес- ро кая связь между пьезоэлектрическим преобразователем 6 и первой шиной 2 обеспечена дополнительно введенным диэлектрйческим чашеобразным корпу сом 7, к дну которого изнутри при" 25 креплена первая шина 2. Упругая перемычка 4 выполнена с отводом. К выводам пьезоэлектрического преобразователя 6 датчика 1 тока подключен измерительный прибор 8. К отводу упругой перемычки 4 подключен первый вывод источника 9 постоянного компенсирующего тока, второй вывод которого через измеритель 10 постоянного тока подключен к концам первой 2 и второй 3 шин. Последовательно35 с каждым из указанных...

Номер патента: 1166000

Опубликовано: 07.07.1985

Автор: Яцкевич

МПК: G01R 19/00

Метки: датчик

...и измерения тока преимущественно в полосковых линиях.Цель изобретения - повышение чувствительности и расширение частотного диапазона.На чертеже приведен датчик тока,общий вид.Датчик тока содержит две парал Олельные шины 1 и 2, соединенные последовательно и механически связанные с тенэочувствительным преобра-,.зователем 3, на поверхностях кото"рого размещены электроды 4 и 5. Шины 1 и 2 размещены на эластичной диэлектрической подложке 6, поверхностькоторой соединена с поверхностьютенэочувствительного преобразователя 3, а электроды размещены на его 20торцах, параллельных шинам и перпендикулярных указанной поверхности.Датчик тока работает следующимобразом,При протекании измеряемого тока по 15шинвм 1 и 2 между ними возникает сила...

Номер патента: 1166001

Опубликовано: 07.07.1985

Авторы: Мартверк, Рая

МПК: G01R 19/00

Метки: вольтметр, структурно-корреляционный

...через инвертор 24 к второму входу сумматора 23, выход интегратора 7 соединен с одним из входов блока 17 деления, другой вход которого соединен с выходом интегратора 9 и с одними из входов блока 18 деления, другой вход которого соединен с выходом интегратора 8, выход блока 17 деления через блок 19 извлечения квадратного корня соединен с первым входом перемножителя 4, выход блока 18 деления подключен к второму входу перемножителя 3, выход последнего подключен к первому входу сумматора 22, выход которого через блок 20 извлечения квадратного корня подключен к первому входу сумматора 23, выход сумматора 23 подключен к второму входу перемножи"20253540 теля 4, подключенного к входу индикатора.Структурно-корреляционный вольтметр работает...

Номер патента: 1166002

Опубликовано: 07.07.1985

Автор: Кирюшин

МПК: G01R 19/22

Метки: выпрямитель, дифференциальный

...тем,что в дифференциальном выпрямителе, содержащем первый и второй транзисторы, коллекторы которых соединены и подключены к первому выводу нагрузки, третий и четвертый транзисторы, коллекторы которых соединены и подключены к второму выводу наггрузки, первый, второй, третий и четвертый резисторы, каждый из которых подключен одним выводом к базе соответственно первого, второго, третьего и четвертого транзисторов, первый и второй потенциометры, первую и вторую входные шины, одноименные по знаку подаваемого на них напряжения сигнала, подключенные соответственно к эмиттеру первого и третьего транзисторов, третью и четвертую входные шины, одновкенные по знаку подаваемого на них напряжения сигнапа, обратному по отношению к знаку02 4 з...

Номер патента: 1166003

Опубликовано: 07.07.1985

Авторы: Кац, Сомов

МПК: G01R 21/06

Метки: генератора, импульсного, мощности, свч

...работает 20 следующим образом.При воздействии на полупроводниковый образец 1, расположенный в отрезке волновода 2, .включенного в измерительный мост 3, импульс СВЧ- мощ Фэсти сопротивления полупроводникового образца 1 изменяетсяИзмерительный мост 3 питается через одну из диагоналей от генератора 4 импульсов. Таким образом, появление сигнала в цепи другой диагонали измерительного .моста 3 возможно только в момент воздействия импульса от импульсов генератора 4. При отсутствии импульса СВЧ-мощности измерительный мост 3 сбалансирован и сигнала на его выходе нет. СВЧ-импульс, если он совпадает по времени с импульсом от генератора 4 импульсов, разбалансирует схему измерительного моста 3 40 и во второй его диагонали появится сигнал,...

Номер патента: 1166004

Опубликовано: 07.07.1985

Авторы: Будейкин, Рыбин

МПК: G01R 23/00

Метки: анализатор, комплексного, напряжений, периодических, спектра

...Под действием тактовых импульсов формирователь 7 адресов вырабатывает и-разрядные коды, осуществляющие опрос матрицы блока 8. В соответствии с записанной программой блок 8 формирует напряжение в виде цифровых кодов, которое поступает на управляющие входы. и-разрядного преобразователя 3. Под действием этих кодов осуществляется переключение ключей разрядов преобразователя 3 в соответствии с записанной в блок 8 программой. Преобразователь 3 в анализаторе комплексного спектра является не только линейным и высокоточным аттенюатором, но и служит для формирования весовой функции перемножения, которая позволяет 1 устранить влияние высоких нечетных гармоник и повысить точность измереи; нии.Выходное напряжение преобразова, теля 3 равно:где 0 -...

Номер патента: 1166005

Опубликовано: 07.07.1985

Авторы: Даниленко, Ильницкий

МПК: G01R 23/04

Метки: волноводе, волны, длины

...функционального преобразователя 19, а измеритель 7 длительности импульса - изгенератора 20 счетных импульсов, 30счетчика 21 и цифрового индикатора 22, где Е - напряженность падающейволны( Г- модуль коэффициента отражения короткозамкнутойнагрузки 5;Ч - фаза коэффициента отражения короткозамкнутойнагрузки 5, равная - д,2 Р р- взаимный сдвиг фазы, вносимый Фазовращателем 41ФЛ- сдвиг фазы, равный расстоянию от места расположениянеподвижного измерительного зонда 2 до короткозамкнутой нагрузки 5 иобратно 13 з - длина волны в волноводе визмерительном волноводномтракте 1,Напряжение Б на выходе детектора 3, работающего в линейном режиме,определяется соотношениемО=К - 1 Г +2 Гсоз ЧР -- Хв 2 Фй3 2срВ и где К - коэффФтектора 3, и...

Номер патента: 1166006

Опубликовано: 07.07.1985

Авторы: Емельяненков, Липатов

МПК: G01R 23/10

Метки: частоты

...состояние (по переднему Фронту, Фиг.Зе) и триггера 13 в нулевое состояние (по заднему фронту). При этом ключ 18 закрывается, запрещая прохождение импульсов, а управляемые триггерами 14 и 16 ключи 20 и 19 открываются и счетчики 23 и 22 начинают подсчет импульсов, поступающих на импульсные входы через открытые ключи. Счетчик 22 осуществляет подсчет импульсов эталонной частоты, счетчик 23 подсчитывает импульсы совпадений с выхода элемента И 2, а счетчик 21 подсчитывает первые импульсы пакетов совпадений. Измеритель 5 временного интервала работает в . старт-стопном режиме, т.е. его .запуск осуществляется но переднему фронту импульса на его первом входе, а останов - по переднему Фронту импульса на его втором входе. По заднему фронту...

Номер патента: 1166007

Опубликовано: 07.07.1985

Автор: Шахматов

МПК: G01R 23/16

Метки: анализатор, квазипериодических, сигналов

...12 памяти. Входы цифроаналогового преобраэователя 10 соединены с выходами блока памяти 12 и первыми входами схемы 8 сравнения, вторые входы которой соединены с выходами счетчика 6, а выход подключенк генератору 9 управляющих сигналов,генератору 7 функций Уолша и обнуляющему входу счетчика 6, счетный входкоторого соединен с выходом генератора 5 счетных импульсов и счетным3 1входом счетчика-делителя 11. Выходыгенератора 7 функций Уолша подключены к первым входам умножителей2-1 2-п, вторыми входами соединенных с выходом инвертора 1, атретьими - с входом инвертора 1.Одиниэ выходов генератора 9 управляющихсигналов соединен с управляющимивходами регистраторов 4-14-п,а второй выход - с первыми управляющими входами интеграторов 3-1, .,З-п,...

Номер патента: 1166008

Опубликовано: 07.07.1985

Авторы: Кирюхин, Минин

МПК: G01R 23/16

Метки: анализа, сигналов, спектрального

...сигналов содержит АЦП 1, цифровые сдвиговые регистры 2-1 2-И, цифроаналоговый преобразователь 3, соответствующие входы которого соединены с выходами регистров 2-.12-М. В устройство входят также дисперсионный анализатор 4 спектра, вход которого подключен к выходу цифроаналогового преобразователя 3, и синхронизатор 5, первый выход которого соединен с управляющим входом АЦП 1, второй - с тактирующими входами регистров 2-12-Б, а третий - с синхронизирующим входом дисперсионного анализатора 4 спекгра, аналоговый коммутатор 6, первый вход которого является входом устройства, второй50 55 вход подключен к выходу дисперсионного анализатора 4 спектра, а выход - к входу АЦП 1, и логические коммутаторы 7-17-Я, первый вход каждого из которых...

Номер патента: 1166009

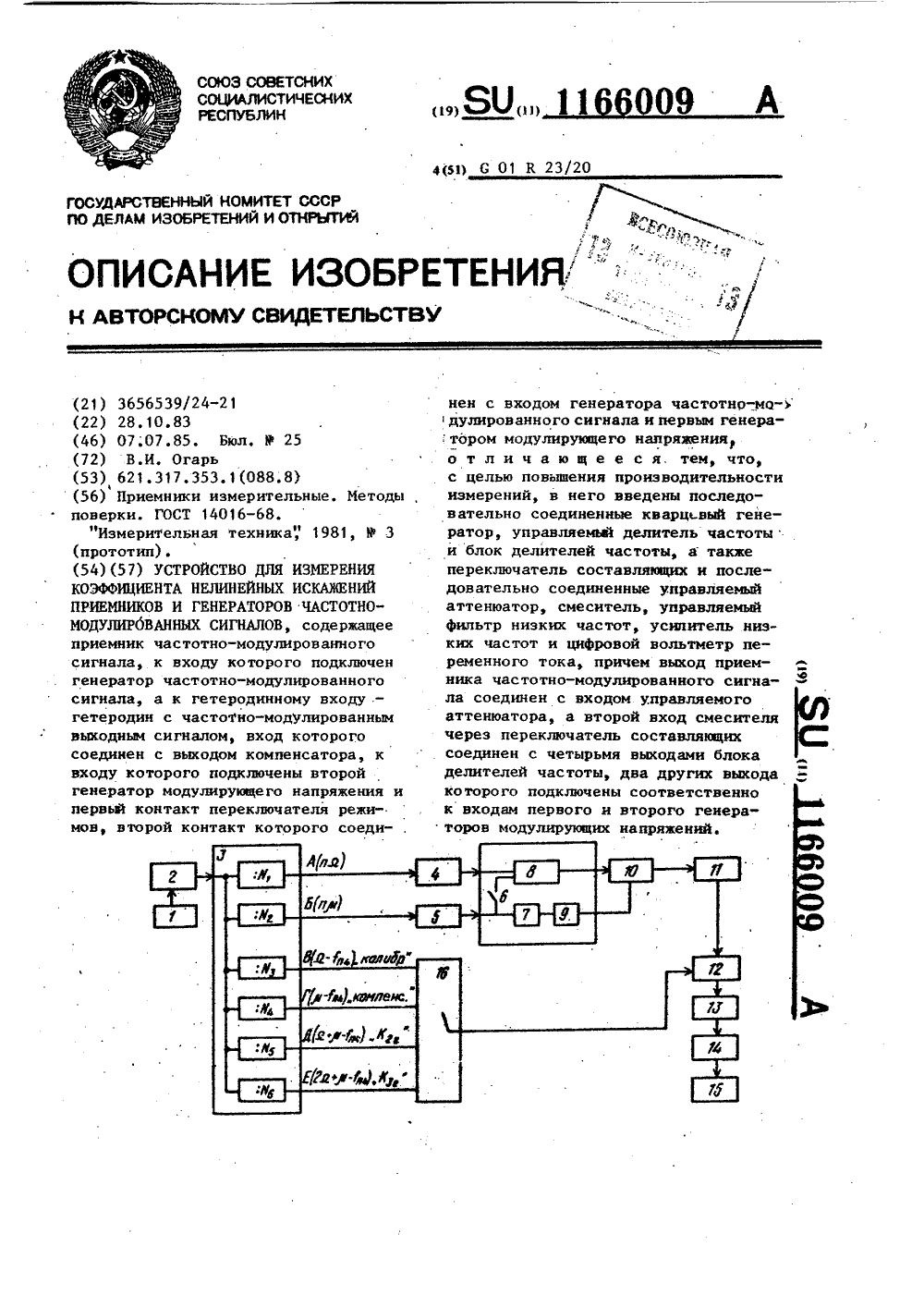

Опубликовано: 07.07.1985

Автор: Огар

МПК: G01R 23/20

Метки: генераторов, искажений, коэффициента, нелинейных, приемников, сигналов, частотно-модулированных

...выходным сигналом и модулирующих сигналовИмпульсы кварцевого генера-,тора 1 поступают через управляемыйделитель 2 частоты (с коэффициентомделения щ) на блок 3 делителей часототы. На его выходах А и Б имеютсяимпульсы с частотами пЯ и и р . Генераторами 4 и 5 модулирующих напряжений формируются и-ступенчатыеквазисинусоидальные модулирующиенапряжения с частотами Я и д., используемые для измерения коэффициента нелинейных искажений. Синтезируе-.мые колебания имеют коэффициент нелинейных искажений (КНИ) ( 17., причем в них отсутствуют вторая,третья и т,д. гармоники вплоть дономера и - 1.При измерении коэффициента нелинейных искажений генератора 8его модулируют двумя частотами Яи р, (переключатель б замкнут). Вы-ходной сигнал...

Номер патента: 1166010

Опубликовано: 07.07.1985

Авторы: Батуревич, Кудрицкий, Маевский, Павлов

МПК: G01R 25/08

Метки: автокомпенсационный, фазометр, цифровой

...фазового сдвига между основ-, ными гармоническими составляющими перемножаемых исследуемого сигнала и сигнала копии. Эта зависимость имеет гармонический (косинусоидальный) характер. Постоянная составляющая выходного напряжения преобразо360дЧ я3 11вателя обращается в нуль при 90-омоили 270 -ом фазовом сдвиге перемножаемых сигналов. Выходные напряжения перемножающих цифроаналоговыхпреобразователей 3 и 8 усредняютсяпри помощи интеграторов 11 и 12 втечение интервалов времени, кратныхполупериоду исследуемьи сигналов,, с целью исключения влияния высшихгармонических составляющих, попадающих на входы интеграторов 11 и 12.Время интегрирования задается однимиэ пересчетных элементов 5 и 6. Компараторы 13 и 16 формируют нм ульсы,накапливаемые в...

Номер патента: 1166011

Опубликовано: 07.07.1985

Авторы: Даниленко, Ильницкий

МПК: G01R 27/26

Метки: добротности, измеритель, резонансной, системы, цифровой

...З 0ля 17, усилителя-ограничителя 18.Цифровой измеритель добротностирезонансной системы работает следующим образом.Импульсы блока 1 управления (гене-З 5ратора) с периодом Т возбуждают исследуемую резонансную систему 2, навыходе которой возникают свободныезатухающие колебанияЦ= Ае зепипри ОЫТ, 40где А - амплитуда колебаний в момент времени 14,с - коэффициент затухания;й - резонансная частота.Учитьвая, что коэффициент затухания резонансной системы 6,связан с добротностьюсоотношениеме(= - =КЬ ЕТ,50напряжение на выходе исследуемой резонансной системы 2 имеет видХ 1ЯТзпцпри ОТ,В результате детектирования напряжения 0(3 амплитудным детектором 3 напряжение на его выходе изменяетсяпо следующему закону:УсЦ =Ае о при 0(Т,Напряжение 0 с выхода...

Номер патента: 1166012

Опубликовано: 07.07.1985

Авторы: Иванов, Хаханин

МПК: G01R 27/26

Метки: диэлектриков, параметров, плоскопараллельных

...поверхностных волн в диэлектрике, а по ширине резонансной кривой зависимости амплитуды отраженной волны от частоты определяют тангенс угла диэлектрических потерь.1166012 Х, -К2 2 :-1 Х.-ГК Составитель В. ВасильевТехред И.Асталош Корректор А. Тяско Редактор П. Коссей Заказ 4305/39 Тираж 748ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к технике радиотехнических измерений в диапазоне СВЧ и может быть использовано для измерений диэлектрической проницаемости плоскопараллельных диэлек триковЦелью изобретения является повышение точности измерения.На чертеже показано устройство, реализующее...

Номер патента: 1166013

Опубликовано: 07.07.1985

Авторы: Артеменко, Самойленко

МПК: G01R 27/26

Метки: добротности, измеритель, сверхпроводящих, свч-систем

...элемент 12,исследуемуюсверхпроводящую СВЧ-систему 13,Измеритель добротности сверхпрово 25дящих СВЧ-систем работает следующимобразом. В результате смешивания сигналов эталонного генератрра 9 и СВЧ-гене- ЗО ратора 1 в преобразователе 8 частоты выделяется промежуточная частота, лежащая в диапазоне единиц мегагерц, которая затем подается на один из. входов фазового детектора 7. На другой вход фазового детектора 7 подается сигнал от генератора 6 опорной частоты, работающего в режиме внешнего электронного управления частотой, выходного сигнала, В случае равенства частот на обоих входах фазового детектора 7 напряжение на выходе управляющего элемента 12 равно нулю. Если частота СВЧ-генератора 1, например клистрона, по каким-то причинам...

Номер патента: 1166014

Опубликовано: 07.07.1985

Авторы: Ильницкий, Шимберг

МПК: G01R 27/28

Метки: свч, трактов, фазочастотной, характеристики

...сигнала манипуляции, сумматор, амплитудный детектор и ответвитель отраженного сигнала, при этомодин из выходов ответвителя сигналов соединен с первым входом сумматора, второй вход которого черезответвитель отраженйого сигналаФподключен к первой шине устройства,для подключения поверяемого СВЧтракта, а вход ответвителя отраженного сигнала соединен с вторым выходом ответвителя сигналов, выход фазового манипулятора подключен квторой шине устройства для подключения поверяемого СВЧ-тракта, а вход -к первому выходу генератора сигналаманипуляции, второй выход которогосоединен с вторым входом синхронно"го детектора; вход усилителя, выполненного селективным, через амплитудный детектор подключен к выходусумматора, а выход...

Номер патента: 1166015

Опубликовано: 07.07.1985

Авторы: Даниленко, Иванов, Ильницкий

МПК: G01R 27/28

Метки: параметров, свч-элементов

...детектора 8 максимально Убиминимально Ббв те моменты времени,когда изменение фазы, вносимое управляемым фаэовращателем 6, Равноо -и6 макс 6 миниб макс 6 мн и,1 ОЧ: ч+7- -Ла фИз системы двух уравнений (4) определяются модуль коэффициента отражения Г и его фаза Ч, определяемая цв момент времени; когда напряжение.на выходе амплитудного детектора 8равно УЕ+ - Х -,сУ и =К (,1+Г), 151 20ВЕ,Ч+ " Х,=Ю+7 О н=К(,1-).Процесс определения мод.ля и Фазы коэффициента отражения исследуемого СВЧ-элемента 7 происходит следующим образом. Блокинг-генератор 25работает. либо в автоколебательном,либо в ждущем режимах, что определяется режимом работы СВЧ-генератора Зф1. Импульсом с выхода блокинг-генера"Ьтора 25 опрокидывается триггер 15,единичное...

Номер патента: 1166016

Опубликовано: 07.07.1985

Автор: Ермолаев

МПК: G01R 27/28

Метки: динамических, измерительных, преобразователей, пьезорезонансных, характеристик

...чертеже приведена структурная схема предлагаемого устройства.Устройство содержит испытуемый пьезорезонансный измерительный преобразователь 1, выполненный, напри- мер, по схеме автогенератора на операционном усилителеф 2, охваченном положительной (пьеэорезонатор 3 и резистор, 4) и отрицательной (резистор 5 и управляемый резистор 6) обратными связями, с цепью АРУ, состоящий из усилителя 7, выпрямителя 8, источнчка 9 опорного напряжения и сумматора 10 генератор 11 ис 12 пытательных сигналов, частотный 12 и амплитудный 13 детекторы, блок 14 сопоставления результатов частотного и амплитудного детектирования, блок 15 извлечения квадратного корня и блок 16 возведения в квадрат, при этом генератор 11 испытательного сигнала включает в себя...

Номер патента: 1166017

Опубликовано: 07.07.1985

Авторы: Быков, Кулаков, Овсянников, Султанов

МПК: G01R 29/08

Метки: многоканальный, радиометр

...коммутацией, где1 = 1, 2,- номер канала.Многоканальный радиометр работаетследующим образом. 30В каждом канале сигнал со своеговхода 1 через медленнодействующийкоммутатор 2, периодически подключающий к своему выходу либо первый,либо второй вход (т.е. пропускакщийпериодически либо сигнал со своеговхода 1, либо сигнал со своей эталонной нагрузки 3, что необходимодля периодической калибровки радиометрической шкалы канала), поступает щна быстродействукиций коммутатор 5 .Последний непрерывно с высокой частотой подключает свой выход поочереднолибо к первому, либо к второму входу(для сравнения шумовой температуры 45исследуемого сигнала с шумовой тем-пературой сигнала поступающего изопорного тракта 4). Далее сигналпоступает на смеситель 6 и...

Номер патента: 1166018

Опубликовано: 07.07.1985

Автор: Немировский

МПК: G01R 29/08

Метки: вращающегося, напряженности, поля, электрического

...7, ключ ф, генератор 9, сумматор 10.Устройство для измерения напряженности вращающегося электрического поля работает следующим образом.При размещении трехкомпонентного датчика 1 во вращающемся электрическом поле его выходные сигналы, пропорциональные трем копонентам напряженности поля, поступают на входы блока 2. На выходе первого амплитудного детектора 3 формируется напряжение О, равное МЕф. Выходное напряжение О второго амп-:л литудмого детектора 4 равно1 с Е(мкс 1; Емин )1, На выходеенератора 9 формируются прямоуголь" ные импульсы, периодически коммутирующие ключ 8 с низкой частотой повторения, достаточной для визуального съема информации с регистратора (например, 0,05, Гц). Предположим, что в исходном состоянии импульс на выходе...

Номер патента: 1166019

Опубликовано: 07.07.1985

Автор: Воронин

МПК: G01R 29/10

Метки: антенн, параметров

...оитосится к технике антенным измерений и может быть использовано при измеренииНОСТИ ПУТЭМ устранения ОШИбОК изэаСпособ измерения параметров ан тенн реализуется следующим образом.:Антенну можно описать распределенными в ней объемнймм токаи д(0)-где О координаты ее точек. Пусть БЭК покаидеально безэховая и пусть известны (вычислены или измерены) элементы матрицыстрокиРфункций Грина зондов Е(п = 1 М),=которые описывают создаваемое ими электричесное поле при единичных токах на входе и совпадают с комплексным диаграммами направленностиМЕСТО СЛЕЧУЮЩНЕ НЗПРЯЖЕНИЯЗ д . и=(5;га 3), (11объему испытуемой ан тенны..При неидеальнх ВЭК и наличии пара ЗИТНЫХ ПРСОТРЗЖЕНИЙ На выходах приТемны зондов будут наведены следую щие напряжения:. Где...

Номер патента: 1166020

Опубликовано: 07.07.1985

Авторы: Коваленко, Панасюк, Фулга

МПК: G01R 29/12

Метки: заряженных, потенциала, слоев

...коронным разрядом тонких диэлектрических пленок, фото полупроводниковых слоев.Цель изобретения -.повышение быстродействия и расширение функциональных возможностей устройства., На чертеже изображено предлагае мое устройство,. общий вид.Устройство включает в себя коронирующий электрод 1, окруженный цилиндрическим каркасом 2, опоясанным винтовой экранирующей полос- , 15 кой 3 с зондом 4, контакты 5, служащие для снятия сигналов с зонда 4, и контакты 6 " для заземленияэкранирующей полоски З.Цилиндрический каркас 2 приводится во враще , ние приводом 7. Исследуемый слой 8 помещается под каркас 2. (Источники питания коронирующего электрода 1 и привода 7 не показаны ), Регистрирующий прибор 9 подключен к контактам 5 измерительного зонда 4,...

Номер патента: 1166021

Опубликовано: 07.07.1985

Автор: Ерухимович

МПК: G01R 29/20

Метки: импульсных, параметров, трансформаторов, электрических

...через четвертый компаратор с выходом пикового детектора, выход стабилизированного источника напряжения сое" динен соответственно через второй итретий резисторы с клеммами для под ключения первых выводов первичной и вторичной обмоток трансформатора.На чертеже представлена блок-схема устройства для контроля электрических параметров импульсных трансформаторов.Устройство содержит последовательно соединенные генератор 1 импульсов и усилитель 2, выход которого соединен с клеммой 3 для подключения первого вывода первичной обмотки трансформатора 4, клемма для подключения. первого вывода вторичной обмотки которого соединена со входом пикового детектора 5, клемма для подключения второго вывода первичной обмотки трансформатора 4 соединена...
