G01R — Измерение электрических и магнитных величин

Номер патента: 1095100

Опубликовано: 30.05.1984

Автор: Карпиловский

МПК: G01R 27/18

Метки: изоляции, сетей, сопротивления, электрических

...измерительного сигнала (опорный резистор), конденсатор 3, блок 4 управления, развяэывающий блок 5, блок 6 фиксации перехода емкостного тока измерительного сигнала через нуль, блок 7 вьщеления первого после экстремума перехода сетевого напряжения через нуль, вычислитель 8, аналоговые ключи 9 и 10, блок 11 Формирования пауз, блок 12 фиксации переходов сетевого напряжения переменного тока через нуль, индикатор 13, входную 14 клемму, блок 15 автоматического выбора режима измерения, высокоомные повторители 16 и 17 напряжения, инвертор 18 полярности, блок 19 определения экстремума, аналоговый ключ 20, запоминающий элемент 21, нереключатель 22, элемент И 23, источник 24 напряжения постоянного тока, элементы 25 и 26 задержки, элементы ИЛИ 2 и...

Номер патента: 1095101

Опубликовано: 30.05.1984

Авторы: Валова, Захаров, Иванов, Папенко, Покалюхин, Ручкин, Федорина

МПК: G01R 27/26

Метки: диэлектриков, многослойных

...работой прерывателя 17, В зависимости от состояния основных переключателей 9 - 9 внутренние электроды 7 -7 измерительного датчика 4 являются высокопотенциальными или низкопотенциальными. При этом электрическое поле, создаваемое комбинацией таких электродов, проникает в контролируемый объект на глубину, зависящую от расстояния между соседними высоко- потенциальным и низкопотенциальным электродами, Принимая во внимание указанное обстоятельство и толщину каждого из слоев 8 - 8+ контролируемого объекта, расстояние между 1-м и (1+ 1)-м электродами выбрано так, что создаваемое между ними поле проникает на глубину 3-го слоя, а для того, чтобы собственная емкость системы высоко- и ниэкопотенциальных электродов, образующейся при...

Номер патента: 1095102

Опубликовано: 30.05.1984

Автор: Филинюк

МПК: G01R 27/28

Метки: матрицы, параметров, проводимости, четырехполюсника

...5 У:Э 21 и опять производят изме 1рения выходной проводимости четырехполюсника. По трем значениям измеренной выходной проводимости четырехполюсника на комплексной плоскости строится окружность его выходной проводимости в зависимости от реактивного сопротивления генератора. Из графика (фиг.4) определяются координаты центра ЙеЭ У и радиус ОВ окружности у (эти значения по результатам измерений можно также получить аналитическим путем). Затем во втором коммутаторе 9 соединяются контакты 17 и 20, а в третьем коммутаторе 10 - 22 и 16.В результате первое калиброванное переменное комплексное сопротивление 5 оказывается включенным параллельно выходу четырехполюсника, а измеритель 3 полных сопротивлений оказы" вается подключенным к входу...

Номер патента: 1095103

Опубликовано: 30.05.1984

Авторы: Бармаков, Ивонин

МПК: G01R 29/02

Метки: анализа, импульсов, однократных, формы, электрических

...сигнала дискриминатор 81 К "отпускает", при этом на его выходе сигнал принимает нулевое логического значение.ФПри наличии на стробирующем входе дискриминатора 81 К нулевого логического сигнала дискриминатор 83 К запоминает предыдущее состояние вне зависимости от величины исследуемого сигнала (ренским хранения).Каждый иэ блоков 8 амплитудных дискриминаторов всех Р каналов строится таким образом, что входящие в него дискриминаторы 81 181 п образуют амплитудную "сетку" с дискретностью Жп,. т.е. если первый дискриминатор 811 имеет порог срабатывания (и порог отпускания) Ун 1, то второй дискриминатор 812 имеет порог срабатывания О Г 1 Ф А ОП а третий дискриминатор 83 - порог срабатывания О + ГдО и т.д. Таким образом,п-й дискримийатор...

Номер патента: 1095104

Опубликовано: 30.05.1984

Авторы: Карпов, Кузьмин, Макеев, Попов, Шерехора

МПК: G01R 29/06

Метки: апертурной, лучевых, приборов, характеристики, электронно

...коэффициентов модуляции.На фиг. 1 изображена схема апертурной характеристики, на фиг,2,3 осциллограмма сигнала и соответствующая ей апертурная характеристика, на фиг.4 - эскиз экрана с щелями, примененный при исследованиях ЭЛП типа 13 ЛН 2; на фиг. 5,6 " осциллограмма при развертке электронного луча по А-А и В-В. Схема апертурной характеристики состоит из ЭЛП 1, содержащего экран 2 с группами щелей, фигурную диаграмму 3, аквадаг 4, коллектор электронов 5, ЭЛТ включена в цепь резистора 6 нагрузки, сигнал с которого выводится через усилитель 7 на регистрирующее устройство 8.Способ измерения АХ состоит в следующем (см.фиг.1). Внутрь ЭЛП 1 в плоскости фокусировки электронного; луча устанавливается экран 2 с группами щелей различной....

Номер патента: 1095105

Опубликовано: 30.05.1984

Авторы: Бальчюнайтис, Гилис

МПК: G01R 29/06

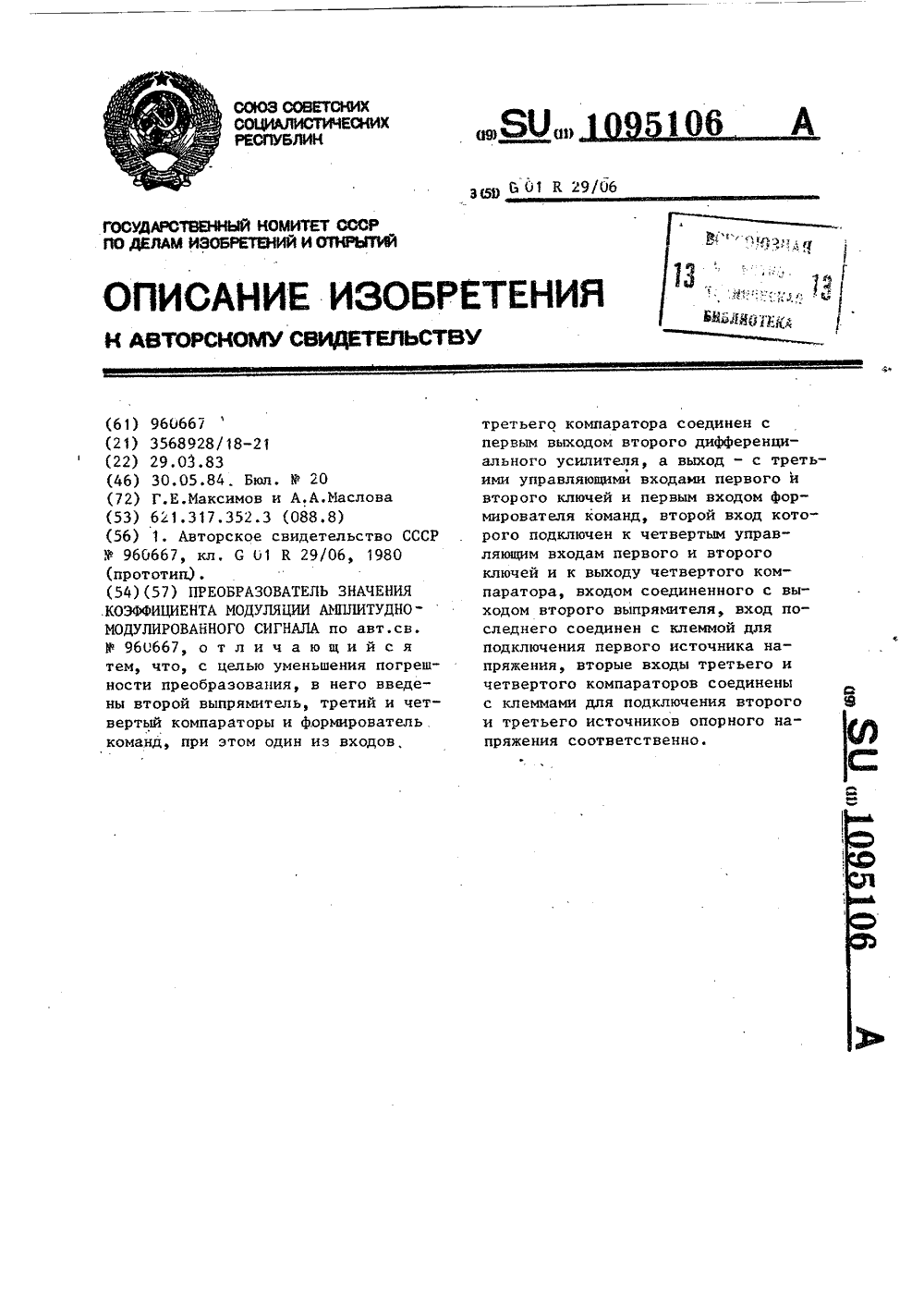

Метки: амплитудной, коэффициента, модуляции, модуляцию, преобразования, фазовую

...необходимостью ручной перестройки фазовращателя при изменении несущей частоты измерительного сигнала, кроме того, устройство не позволяет непо-.средственно измерять коэффициентпреобразования, поскольку требуетсянезависимое измерение значения глубины АМ.40Наиболее близким по техническойсущности к предложенному являетсяустройство для измерения коэффициента перехода АМ в ФМ, содержащее источник измерительного амплитудномодулированного сигнала, смесители,гетеродины, усилители-ограничители,частотные детекторы и сумматор 21,Недостатком этого устройства является низкая точность измеренийкоэффициента перехода АМ в ФМ, обусловленная наличием составляющих преобразования АМ в ФМ смесителей ичастотных детекторов, а также составляющих...

Номер патента: 1095106

Опубликовано: 30.05.1984

Авторы: Максимов, Маслова

МПК: G01R 29/06

Метки: амплитудно, значения, коэффициента, модулированного, модуляции, сигнала

...усилителя 1 поступаетамплитудно-модулированное (АМ) напряжение вида0(й) =Ч (1 ш езпЯТ) е 1 пш ), (1)где М - амплитуда немодулнрованногонесущего напряжения;, и - угловая частота несущей;Я - угловая частота огибающей;в - коэффициент модуляции, 55С первого выхода синхронного детектора 4 на один вход дифференциального усилителя 6 поступает сиг"нал, содержащий огибающую входногоАИ сигнала и постоянную составляющуюопределяемую уровнем несущей Ц (С) =К 1(ш Ч ш е 1 п Я + Ч), (2) где К - коэффициент передачи трактавход устройства - выход синхронного детектора 4.С второго выхода синхронного детектора 4 на второй вход дифференциального усилителя 7 поступает сигнал 0 (С) = К шМ еапЯС,1Сигнал на выходе синхронного детектора 5 имеет вид 0= -К шЧ ехпЯ...

Номер патента: 1095107

Опубликовано: 30.05.1984

Авторы: Тарасенко, Турчин

МПК: G01R 29/10

Метки: антенны, приемопередающей, характеристик

...так как требует антенных полигонов больших размеров,Цель изобретения - упрощение. 25Для достижения цели согласно способу определения характеристик приемопередающей антенны путем измерения ее эффективной площади обратного рассеяния в дальней зоне, по ЗО которой определяют характеристики исследуемой приемопередаюшей антенны эффективную плошапь обратного рассеяния исследуемой антенны измеряют в ближней зоне после чего в ближней зоне исследуемой приемопередаюшей антенны устанавливают калиброванный рассеиватель с размерами апертуры, совпадающими с размерами апертуры исслепуемой приемоперепающей антенны 4 О измеряют ее эФфективную площадь обратного рассеяния и определяют погрешность измерения эффективной площади обратного рассеяния в ближней...

Номер патента: 1095108

Опубликовано: 30.05.1984

Авторы: Башкирцев, Козлов, Кольцов, Лашутин, Чернявский

МПК: G01R 29/10

Метки: антенны, диаграммных, параметров, радиопеленгатора

...и двумя разностными выходами еС инасадку 2 в виде отрезка круглого волновода, внутренняя поверхностькоторого покрыта радиопоглощающимматериалом, вспомогательную антенну3 с суммарным входом с" и двумя разностными входами с и Б, блок 4 формирования сигнала радиопеленгатора,регистратор 5,управляемые аттенюаторы 6фазовращатели 7, делитель 8, генератор 9, блок управления аттенюаторами 1 О,Способ контроля реализуется следующим образом.Сигнал от генератора 9 поступаетна делитель 8, а с выходов делителя8 через фазовращатели 1 и управляемыеаттенюаторы 6 подается на суммарный3 и два разностных входа сК и фвспомогательной антенны 3. С выходавспомогательной антенны 3 через насадку 2 сигнал от генератора 9 поступает в контролируемую антенну...

Номер патента: 1095109

Опубликовано: 30.05.1984

Авторы: Брайко, Гринберг, Таранов, Тесик

МПК: G01R 29/16

Метки: сети, симметричных, составляющих, трехфазной

...входы коммутатора 1 соединены с первыми выводами кон- . денсаторов 5 и 8, резисторов 4 и 7 и катушек 6 и 9 индуктивностей активно-реактивных цепей 2 и 3, вторые выводы конденсаторов 5,8 и катушек 6,9 индуктивностей соединены с сиг нальными входами цифроаналоговых преобразователей 14-17соответственно, управляющие входы цифроаналоговых преобразователей 14-17 соединены с выходом исполнительного блока 21, а выходы цифроаналоговых преобразователей 14-17 подключены к первым входам сумматоров 10 - 13 соответствен,но. Вторые входы сумматоров 10-13 связаны с третьими выводами конденсатора 5, катушки 6 индуктивности, конденсатора 8 и катушки 9 индуктивности соответственно, а также подключены к вторым входам коммутатора 1, а третьи входы всех...

Номер патента: 1095110

Опубликовано: 30.05.1984

Авторы: Брайко, Гринберг, Таранов, Тесик

МПК: G01R 29/16

Метки: сети, симметричных, составляющих, трехфазной

...вычита - ния через функциональные преобразователи соединены с входами третьего блока вычитания, выход которого соединен с индикатором, а вторые входы масштабных преобразователей, функциональных преобразователей и выходы блока вычитания заземлены.На фиг. 1 изображена структурная схема устройства; на фиг. 2 - векторная диаграмма, иллюстрирующая принцип работы устройства.Устройство для измерения симметричных составляющих трехфазной сети содержит три масштабных преобразователя 1-3, два блока вычитания 4 и 5, два функциональных преобразователя 6 и 7, третий блок вычитания 8, индикатор 9, преобразователь 10 частоты в сигнал управления и исполнительный блок 11. Входные зажимы устройства соединены с входами трех масштабных преобразователей...

Номер патента: 1095111

Опубликовано: 30.05.1984

Автор: Есаулов

МПК: G01R 29/24

Метки: заряда, измеритель, электрометрический

...1. Резисторы 7,8 и 9,10 делителей напряжения включены между выходами инвертора 6 и электрометрического усилителя 1. Первые обкладки интегрирующих конденсаторов 2 и 3 подключены к средним выводам делителей напряжения, а также к первым сигнальным выводам ключей 4 и 5. Вторые обкладки интегрирующих конденсаторов 2 и 3 и вторые сигнальные выводы ключей 4 и 5 соединены соответственно с входным и выходным потенциальными выводами электрометрического усилителя 1. В состав устройства входят также герконовый переключатель .11 и резистор 12, обеспечивающие подготовку устройства к работе. При этом резистор 12 включен в цепь обратной связи электрометрического усилителя 1 через размыкающий контакт переключателя 11, а замыкающий контакт...

Номер патента: 1095112

Опубликовано: 30.05.1984

Автор: Песков

МПК: G01R 29/26

Метки: линейных, параметров, четырехполюсников, шумовых

...- шумовое ос противление,определяющее скоростьвозрастания коэффициента шума.шлейного1095112 Уо. ма. четырехполюсника по мере отхода проводимости генератора Ч от осевого оптимального значения У5 коэффициент шума линейного четырехполюсника;минимальный коэффициентшума линейного четырех-Ополюсника, реализуемыйпри оптимальной проводимости генератора ,;коэффициент шума линейного четырехполюсни ка, реализуемый приоптимальной реактивнойпроводимости генератора Воф.коэффициент шума линейного четырехполюс"ника, реализуемый приоптимальной активной проводимости генератоРабо у25 коэффициент шума линейного четырехполюсника, реализуемый в измерительном тракте передачи с волновой проводимостью равной выходной проводимости генератора шума;шумовое...

Номер патента: 1095113

Опубликовано: 30.05.1984

Авторы: Дьячков, Платонов

МПК: G01R 31/08

Метки: кабелей, места, обнаружения, повреждения

...первые выводы соединены между собой, а вторые выводы соединены с соответствующими входами усилителя 21.При расположении известного устройства над осью кабеля и точно по ее ЗОнаправлению магнитное поле тока растекания по кабелю, существующее какдо, так и после места повреждения,наводит в индукционных катушках равные и противоположно направленныенапряжения, и сигнал от тока растекания на выходе устройства равен ну- .лю. Магнитное поле тока, текущего поповрежденным жилам кабеля, меняетсяв соответствии с шагом скрутки жил и 40наводит в индукционных катушках разные напряжения, соответственно на выходе устройства выделяется сигнал,существующий только до места повреждения. 45Недостатком данного устройстваявляется то, что при отклонении...

Номер патента: 1095114

Опубликовано: 30.05.1984

Авторы: Лякас, Привитень

МПК: G01R 31/26

Метки: вольтамперных, исследования, полупроводниковых, приборов, характеристик

...второго блока выборки и хранения - с входом горизонтального отклонения осциллографа, а управляющие входы блоков выборки и хранения подключены к выходу генератора импульсов.На фиг.1 представлена блок-схема устройства; на фиг,2 - временные диаграммы напряжения в случае исследования быстродействующего туннельного диода (ТД); на фиг.3 - наблюдаемая на экране осциллографа ВАХ ТД.Устройство для исследования вольтамперных характеристик полупроводниковых приборов содержит генератор напряжения, мост 2 Уинстона, в плечи которого и измерительную диагональ включены резисторы 3-8, клеммы 9 и 10 для подключения испытуемого прибора включены в одно из ппеч моста 2 и осциллограф 11, генератор 12 импульсов (ГИ), модулятор 13, усилитель 14, два блока 15,...

Номер патента: 1095115

Опубликовано: 30.05.1984

Авторы: Веденеев, Ждан, Кабыченков, Сульженко, Шафран

МПК: G01R 31/26

Метки: мдп, параметров, пограничных, состояний, транзисторах

...при определении спектра"мелких" ПС, а именно низкое энерге- ,тическое разрешение дЕ и большаяпогрешность при определении плотнос-,ти мелких" ПС, М (Е).Цель изобретения - увеличениечувствительности способа.Указанная цель достигается тем, что согласно способу определения параметров пограничных состояний в МДП- транзисторах, включающему охлаждение транзистора, измерение зависимости тока стока транзистора от напряжения смещения нри фиксированном значении напряжения исток-сток и определение спектра пограничных состояний расчетным путем, транзистор охлаждают до температуры ТдЕ/4 К, одновременно с измерением зависимости тока стока от напряжения смещения измеряют зависимость скорости возрастания тока стока от этого напряжения,...

Номер патента: 1095116

Опубликовано: 30.05.1984

Авторы: Губичев, Ежков, Масич, Тихонов, Храмцов

МПК: G01R 31/34

Метки: автотракторных, генераторов, испытания, стенд

...26 через соответ ствующие усилители 27 - к нагрузочным резисторам 10, при этом блок 24включает логический элемент И 28,генератор 29 импульсов сигнала, счетПри проведении испытаний, в частности при снятии токоскоростных характеристик генераторов, необходимо, меняя частоту вращения электропривода и нагрузку генератора, поддерживать номинальное напряжение генератора, что на известном стенде осуществляется оператором, управляющим одновременно блоком подключения нагрузки и блоком управления электропривода, тем самым снижая точность и достоверность снятия характеристики при значительных затратах времени.Цель изобретения - повышение точности снятия характеристики и сокращение времени испытаний генераторов.Поставленная цель достигается тем,...

Номер патента: 1095117

Опубликовано: 30.05.1984

Автор: Смирнов

МПК: G01R 33/02

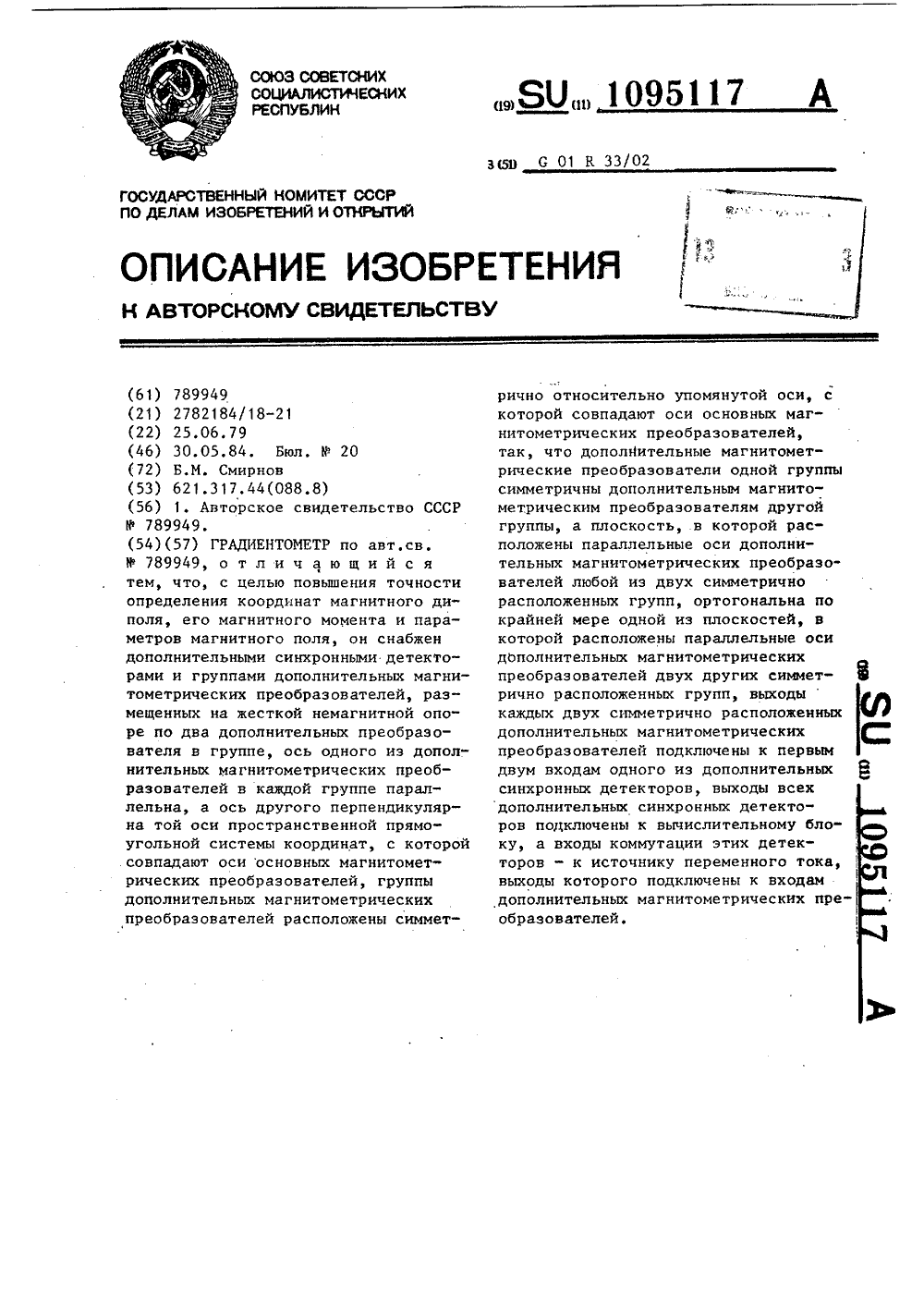

Метки: градиентометр

...коммутации синхронных детекторов21 - 30 подключены к источнику переменного тока 31. Все магнитометрические преобразователи расположены нажесткой немагнитной опоре 38 группами. Одни из групп содержат основные магнитометрические преобразователи потри магнитометрических преобразователя в группе (1,3,5), (2,4,6),(,9, 11) и (8, 10, 12), другие - дополнительные магнитометрические преобразователи по два преобразователя в группе ( 13, 15), ( 14, 16),(17, 19)и (18, 20). На чертеже изображенытолько четыре группы, содержащие дополнительные магнитометрические преобразователи. Группы, содержащие основные преобразователи (1,3,5),(2,4,6), (7, 9, 11) и (8, 1 О, 12), измеряют параметры магнитного поля в объемах, ограниченных одинаковыми...

Номер патента: 1095118

Опубликовано: 30.05.1984

Авторы: Кугаевский, Лукашенок

МПК: G01R 33/12

Метки: пермеаметр

...с осями симметрии Н-об20 з 1095 разной пластины, цилиндрической пружины и конической втулки, а площадь поперечного сечения сердечника определяется следующим выражением:5 з 5 1 Кс.) 5 угловая координата сечения,коэффициент пропорциональности5 - начальная площадь поперечо 1 Оного сечения сердечника прис= О.На фиг, 1 показан принципиальныйвид конструкции пермеаметра, продольный осевой разрез; на фиг. 2 -сечение А-А на фиг. 1; на фиг. 3 и154 - проекции сердечника первичнойобмотки,Пермеаметр содержит первичную обмотку 1, выполненную из двух идентичных половин 2 и 3 и размещеннуюна тороидальном сердечнике 4 из ферромагнитного материала, вторичнуюобмотку в виде замкнутого коаксиального цилиндра с наружным 5 и внут 25ренним 6 электродами, а...

Номер патента: 1095119

Опубликовано: 30.05.1984

Авторы: Дымшиц, Овчинников, Пчельников, Суслов

МПК: G01R 33/12

Метки: магнитной, проницаемости, сверхвысоких, частотах

...пленки электрический ток не наводится и, следовательно, проводимость исследуемого образца не оказывает влияния на структуру высокочастотного электромагнитного поля в резонаторе, Взаимодействие исследуемого образца с полем резонатора осуществляется только на продольной составляющей магнитного поля, и частота установившихся в резонаторе колебаний определяется величиной магнитной проницаемости исследуемой ферромагнитной пленки и не зависит от ее проводимости.На фиг. 1 представлена блок-схема устройства; на фиг. 2 - конструкция резонатора; на фиг. 3 - модель анизотропно-проводящего цилиндрического экрана с продольной проводимостью.Блок-схема устройства содержит генератор 1 (СВЧ колебаний), соединительную линию 2, выполненную в виде...

Номер патента: 1095120

Опубликовано: 30.05.1984

Авторы: Гуцало, Кашлев, Пятин

МПК: G01R 35/00

Метки: времени, группового, запаздывания, измерителей, поверки

...динамической характеристики группового времени запаздывания измерительного канала поверяемого измерителя. Целью изобретения является повышение точнпсти поверки.Поставленная цель достигается тем, что в устройство для поверки измерителей группового времени запаздывания, содержащее клем я 1 для подключения поверяемого измерителя, линию задержки переменной длины, модулятор, первый и второй фильтры и амплитудный детектор, при этом выход амплитудного детектора соединен с входом второго фильтра, а выход модулятора соединен с входной клеммой поверяемого измерителя группового времени запаздывания, введены усилитель с АРУ, делитель частоты, селективный усилитель и индикатор, при этом первая выходная клемма поверяемого измерителя...

Номер патента: 1095295

Опубликовано: 30.05.1984

Авторы: Григорьев, Костерин, Яриз

МПК: G01R 31/02, H02H 3/28

Метки: дифференциально-фазной, защиты, исправности, линий, проводов, продольной, соединительных, электропередачи

...первого порогового органа с низкой устанкой срабатывания, а выход третьего элемента И через элемент задержки на срабатывание подключен к входу -второго элемента выдержки времени на возврат.На фиг. 1 показана структурная схема устройства; на фиг. 2 - временные диаграммы сигналов, действующих в устройстве.Устройство содержит полукомплекты 1 и 2 дифференциально-фазной защиты, выполненной по схеме с согласным включением источника выходных сигналов полукомплектов (полярность выходных сигналов указана на фиг, 1), устройство 3 контроля исправности соединительных проводов. Каждый из полукомплектон 1 и 2 защиты подключен к защищаемой линии 4 через измерительные трансформаторы 5 тока и содержит фильтр б симметричных составляющих, полосовой...

Номер патента: 1095315

Опубликовано: 30.05.1984

Авторы: Бурыкин, Павлов, Савельев

МПК: G01R 31/06, H01F 27/34, H02H 7/00 ...

Метки: аппарата, обмотка, электрической

...датчика равна нулю.В электрической машине магнитопровод упомянутого датчика охватывает . лобовые части обмоток и расположен в плоскости, перпендикулярной оси маши" ны.В трехфазном электрическом аппарате с общей магнитной системой магнитопровод упомянутого датчика последовательно охватывает фазные силовые 15 обмотки защищаемого аппарата, а в однофазном электрическом аппарате магнитопровод упомянутого датчика выполнен в виде восьмерки, каждая из петель которой охватывает половину 20 витков защищаемой обмотки.На Фиг, 1 - 5 представлены варианты выполнения предлагаемой обмоткиэлектрической машины или аппарата,На Фиг, - один из возможных ва риантов выполнения обмоток с защитой от витковых замыканий применительно к силовому...

Номер патента: 1096657

Опубликовано: 07.06.1984

Авторы: Волчек, Горяшко, Михайловский, Ханов

МПК: G01R 31/02, G06F 17/00

Метки: монтажа, электрического

...5 соединены с соответствующими информационными выходами устройства и входом 8 коммутатора 1, выходы 9 конструктив-, ного элемента 5 соединены с информационными входуйи устройства и входомВыходы Вход 20 11 М % Т 1 3 1096 10 формирователя 2, выход 11 формирователя является соответствующим информационным выходом устройства и модуля 6. Информационный выход 11 каждого модуля 6 соединен с информационным входом 7 последующего модуля б цепочки модулей, Выходы 12 коммутаторов 1 соединены с информационными вход 1 ми 13-16 группы блока 4. Шины входов 17 и 18 задания режима 10 формирователей 2 и коммутаторов 1 соединены с шинами выходов 19 и 20 кода теста и с управляющими входами 21 и 22 блока 4. Адресный вход 23 каждого коммутатора 1 соединен с...

Номер патента: 1097956

Опубликовано: 15.06.1984

Автор: Соловский

МПК: G01R 25/04

Метки: код-фаза

...5, Выходы счетчика 5 соединены с первым элементом 6 И, которыйсоединен с вторым элементом 7 И ивторым формирователем 8. Элемент 7И подключен к выходу генератора 9импульсов и соединен со счетнымвходом счетчика 5. Элемент 10 И-НЕ,элементы 11;12 И и элемент 13 ИЛИ,являются дополнительными. управляющий вход устройства соединен с элементом 10 И-НЕ и нторым дополнительным элементом 12 И. Первый формирователь 2 соединен с обоими дополнительными элементами 11, 12 И.Первыйдополнительнвй элемент 11 И соединенс блоком 4 элементов И, а второйдополнительный элемент " 2 И соединен с элементом 13 ИЛИ. Второйформирователь 8 соединен с выходнымдешифратором 3 через элемент 13 ИЛИ.Устройство работает следующимобразом,Усилитель-ограничитель 1...

Номер патента: 1099287

Опубликовано: 23.06.1984

Авторы: Брандорф, Котляров, Ольшевская

МПК: G01R 19/10

Метки: двух, напряжений, отношения

...преобразователя, а выход - к первому входу второго элемента И, второй вход которого подключенк второму входу преобразователя, третий вход которого через второй инвер.тор подключен к третьему входу второго элемента И, выход которого подключен к второму входу блока формирования экспоненциального напряжения, 45второй выход преобразователя подклю109928 чен к второму входу первого элемента И,При этом преобразователь логарифма отношения двух напряжений в интервал времени состоит из двух нульорганов, двух ключей, двух резисторов, первого конденсатора и одновибратора, причем первые входы нульорганов. являются соответственно первым и вторым входами, а выходы - тре Отьим и вторым выходами преобразователя, первый вывод конденсатора подключен к...

Номер патента: 1099288

Опубликовано: 23.06.1984

Автор: Большаков

МПК: G01R 23/15

Метки: колебания, периода

...из опорного генератора 1, счетчика 2, блока 3 запуска и сброса, первого формирова. теля 4 импульсов, счетного триггера 5, второго формирователя 6 импульсов, первого элемента ИЛИ 7, первого 8 и второго 9 коммутаторов, первого 10 и второго 1 интеграторов,88 Э 10992 первого 12 и второго 13 компараторов, второго элемента ИЛИ 14, а также источника 15 опорных напряжений. Выход первого формирователя 4 импульсов соединен с первыми входами блока 3 запуска и сброса и второго формирователя 6 импульсов, а через счетный триггер 5 - с управляющими входами коммутаторов 8 к 9. Выход опорного генератора 1 подключен к сигналь О ному входу счетчика 2 и второму входу второго формирователя 6 импульсов, а выход последнего - к первому входу первого элемента...

Номер патента: 1099289

Опубликовано: 23.06.1984

Авторы: Венскаускас, Зирнис

МПК: G01R 27/28

Метки: коэффициентов, нелинейного, передаточной, полинома, функции, четырехполюсника

...частоты и, с) выбраны таким образом, что их разность Я =/И, - И /, намного меньше любой из частот составляющих, т.е. выполняется условиеЯд( М2В этом случае вокруг составляющих с частотами Я, и и группируются комбинационные составляющие нечетных порядков вида +- и ц + пыгпричем /п -п /=1. Мгновенное значение любой из комбинационных состав- ляющих определяется формулойиц-"7 сов Ип и, п и ) я (1) С выхода исследуемого четырехполюсника двухтональный сигнал поступа ет на вход блока 4 опорного сигнала, В блоке 4 опорного сигнала составляющие спектра на выходе нелинейного четырехполюсника сравниваются со спектром опорного сигнала, представляющим ограниченный по амплитуде двухтональный сигнал. В результате сравнения определяется знак "+" или "-"...

Номер патента: 1099290

Опубликовано: 23.06.1984

Авторы: Малистин, Молочков

МПК: G01R 29/08

Метки: измерительный, импульсных, полей, электрических

...погрешностии 3 и вносит основной вклад в суммарную погрешность о = 6+8о , которая для указанных выше отношений Н/Д составляет, соответственно 73, 47 и 31%.Недостатком известного устройства является низкая точность измерений вблизи проводящей поверхности.Целью изобретения является повышение точности измерений вблизи проводящей поверхности.Поставленная цель достигается тем, что в измерительном преобразователе импульсных электрических полей, содержащем пакет из проводящих параллельных пластин, разделенных воздушными промежутками и расположенных симметрично относительно центральной плоскости симметрии, внешние пластины выполнены из двух частей, площадь одной из которых Б, а другойБ, где 0,5у( 1,0, расстояние между этими. частямиа 5, где Й...

Номер патента: 1099291

Опубликовано: 23.06.1984

Автор: Лукьянов

МПК: G01R 31/10

Метки: дефектной, изоляции, кабеля, прожигания

...переменный резистор, реле с парой замыкающих контактов, диод, причем вторая обкладка конденсатора соединена с первой обкладкой накопюельного конденсатора,вторая обкладка которого соединеначерез вторую обмотку дросселя с аноцом первого ключевого элемента и катодом второго ключевого элемента, управляющий электрод которого через ограничивающий резистор и первый замыкающий контакт реле соединен с анодомвторого ключевого элемента, которыйчерез переменный резистор соединен сплюсовым выводом источника постоянного тока, который через обмотку релеи размыкающий контакт токового релесоединен с первой обкладкой накопительного конденсатора, катод первогоключевого элемента соединен с минусовым выводом источника постоянного тока и через третью обмотку...
