G01R — Измерение электрических и магнитных величин

Номер патента: 1012153

Опубликовано: 15.04.1983

Авторы: Глазов, Дударов, Максименко, Руденко

МПК: G01R 25/00

Метки: разности, фаз

...в первом каналецифровой интегратор, причем входыэлементов коррекции подключены квыходам цифровых перемножителей, выходы - к первым входам сумматоров,выходы сумматоров подключены к входам сумматоров-накопителей, входцифрового интегратора подключен квыходу цифрового перемножителя перного канала, а его выход подключенко вторыи входам сумматоров в обоихканалах.На чертеже представлена структурная схема устройства для измерения,разности.Устройство содержит датчики 1и 2 синусоидального напряжения,квантователи 3 и 4, цифровые перемножители 5 и б, элементы 7 и 8 коррекции, цифровой интегратор 9, сумматоры 10 и 11, сумматоры-накопители 12 и 13, вычитатель 14, шину 15ввода прогноза о частоте входныхсигналов, шину 16 выдачи...

Номер патента: 1012154

Опубликовано: 15.04.1983

Автор: Курочкин

МПК: G01R 27/04

Метки: исследованиях, омического, поляризационного, сопротивлений, электрохимических

...и значение удельной электропроводности. раствора с методической погрешностью, вносимой суммарным сопротивлением активной составляющей поляризационного импеданса электродов для переменного тока.Наиболее близким к изобретению техническим решением является устройство для измерения омического и поляризационного сопротивлений изоляционных покрытий на металлах,5 10 15 20 25 30 погруженных в электролит, содержащеегенератор, основной, вспомогательный и дополнительный электроды, переключатель основного и дополнительного электродов и измерительную схему, с помощью которой регистрируют ток через вспомогательный электрод и напряжения между вспомогательным и основным, а также между основными дополнительньвю электродами при разных положениях...

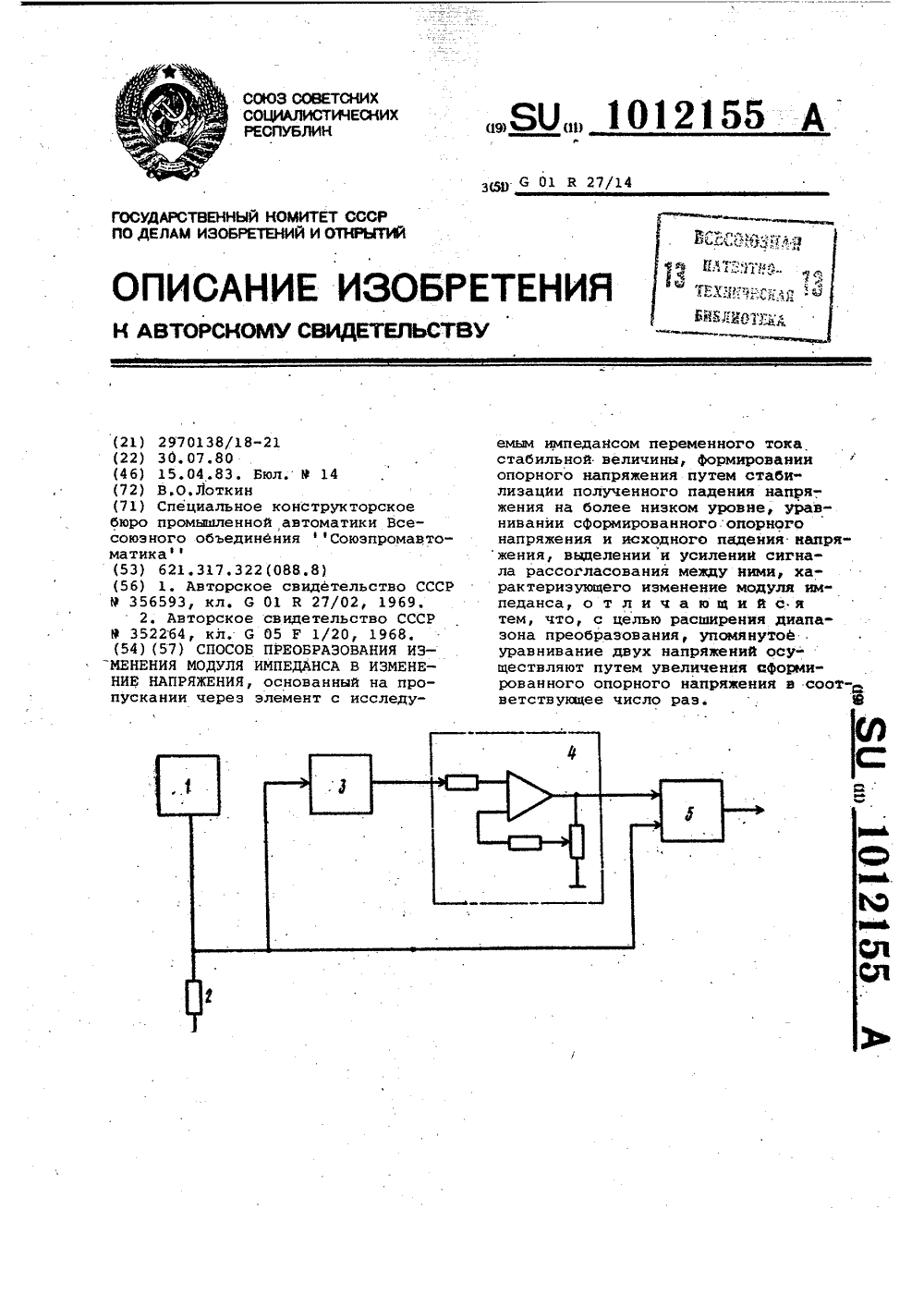

Номер патента: 1012155

Опубликовано: 15.04.1983

Автор: Лоткин

МПК: G01R 27/14

Метки: изменение, изменения, импеданса, модуля, преобразования

...5,Изменение величины импеданса элемента 2 на величину дЕ приводит к изменению выходного напряжения П дифференциального усилителя 5 на величинудО =ьТ;1 с,Следов атель но,в еличина д Е определяется какЬь=Таким образом, чувствительностьустройства является прямо пропорциональной амплитуде тока 1 о и коэффициенту К усиления дифференциального усилйтеля 5.Указанное обстоятельство положительно.сказывается на общем диапазоне преобразования изменения модуля импеданса элемента 2,Настройку преобразователя осуществляют с помощью одного переменного резистора в усилителе 4,что позволяет автоматизировать этотпроцесс и значительно уменьшить общеевремя настройки. Таким образом,предлагаемое техническое решениеобеспечивает в целом упрощение...

Номер патента: 1012156

Опубликовано: 15.04.1983

Автор: Кирьянов

МПК: G01R 27/28

Метки: идентичности, степени, характеристик, частотных

...происходит по одной яркостной точке на экране осциллографа 2.Если характеристика проверяемогообъекта соответствует частотной,характеристике 1"эталона, то на экране осциллографа 2, работающего врежиме внешней синхрониэа 4 ни с произвольного по величине, но стабильного во времени уровня запуска, отмечается яркостная отметка от канала с 1-эталоном.Благодаря тому, что блок 8 выделения максимального напряжения осуществляет на выходе выбор максимального сигнала из всех его входныхсигналов, на осциллографе 2 наблюдается. своеобразная (накладка) картин, которые соответствуют прототипу. Фактически блок 8 выделения максимального напряжения., работа кото-рого представлена на фиг,2, осуществляет быстрое переключение цепей на его входах.При...

Номер патента: 1012157

Опубликовано: 15.04.1983

Авторы: Ивлев, Матвеев, Снурницин

МПК: G01R 27/28

Метки: вольтерра, многомерных, нелинейных, передаточных, систем, функций

...отдельный вход которого соединен с выходом второго переключателя, входами соединенного с квадратурным и синфазным выходами полосового перестраиваемого фильтра.На.чертеже представлена структурная схема устройства.Устройство содержит И генераторов 1 гармонических колебаний, с матор 2, исследуемую нелинейную систему 3, безынерционный нелинейный элемент 4, полосовой перестраиваемый фильтр 5, умножитель б, интегратор 7, вольтметр 8 и переключатель 9 и 10, Сумматор выполнен в виде широкополосных трансформаторов типа длинной линии 11.и балластных сопротивлений 12. Безынерционный нелинейный элемент 4 выполнен по схеме резистивного усилителя, работающего с отсечкой колЛекторного тока и содержащего разделительные емкости 13, резисторы 14 и...

Номер патента: 1012158

Опубликовано: 15.04.1983

Автор: Копбаев

МПК: G01R 29/16

Метки: измеритель, сети, симметричных, составляющих, трехфазной, цифровой

...состояний матрицы 19, соответствующего точно одной третьей периода 45 копии сигнала, перемещают в регистре 15 логическую 1 фот первого выхода к третьему, изменяя соответст.- венно состояния счетчиков 16-18,Генератор 11 подключен к выходу. сумматора 7 (а по существу к одному из его регистров) с целью подстройки частоты копии сигнала к частотевходногоВ конце времени наблюдения сигнала определяется отношение содержимого регистров сумматора 7 в блоке 8и частное, подвергается преобразованиюв функции агс 1 д в блоке 9,В квадраторе 10 осуществляетсявычисление корня квадратного из суммы квадратов содержимого регистровсумматора 7.В,основу принципа действия предлагаемого устройства, как и в прототипе, .заложено вычисление...

Номер патента: 1012159

Опубликовано: 15.04.1983

Авторы: Король, Лагутин, Подгорный

МПК: G01R 31/02

Метки: износа, изоляции

...производят путем измерения износа от одного короткбго замыкания и толчка тока включения с подсчетом их количества и суммиро" ванием результатов за отработанное установкой время с начала эксплуатации,.полный износ изоляции определяется как сумма всех перечис-. ленных составляющих износа, а вустройство для осуществления способа, содержащее датчик температурыизоляции, блок сравнения, усилитель,калибратор и счетчик износа с аналого-цифровык преобразователем, приэтом выход датчика подключен черезблок сравнения к входу усилителя,а его выход соединен с входом счетчика износа, введены часы с формирователем импульсов меток времени исчетчик отработанного времени, причем выход формирователя подключен к. аналого цифровому преобразователю...

Номер патента: 1012160

Опубликовано: 15.04.1983

Авторы: Калимуллин, Коковихин, Порохов

МПК: G01R 31/02

Метки: взаимного, жил, кабелях, плоских, расположения

...технике и можетбыть использовано для контроля правильности расположения жил в кабелях, имеющих параллельные жилы, расположенные в одной плоскости, аименно: в плоских кабелях с однопроводными и бифилярными жилами.Известен способ. опознания.жилкабеля, согласно которому измеряют переменное напряжение, наведенное контролируемой жилой кабеля надругой его жиле 1).Недостатком известного способаявляется невысокая точность опознания жил кабеля вследствие отсутствиявзаимной проверки жил по принципу -каждая с каждой.Наиболее близким техническим решением к изобретению является способ контроля взаимного расположенияжил в плоском кабеле, основанийна последовательной во времени подаче переменного напряжения относительно уровня напряжений...

Номер патента: 1012161

Опубликовано: 15.04.1983

Авторы: Данилин, Загоровский, Кравченко, Лотох, Прытков

МПК: G01R 31/26, G01R 31/28

Метки: качества, конструкции, полупроводниковых, приборов, соединений, элементов

...необходкмо предварительное измерение термочувствительного параметра при фиксированной температуре (время операции болеедесяти мин), а также использование двухсерий импульсов, нагревающих полупроводниковый прибор с постепенным наросганием их амплитуды и измерении каждыйраз после окончания очередного импульса термочувствительного параметра.Кроме того, данный способ не обладаетвысокой точностью, имеет место погрешность измерений, связанная с неконтролируемьм Охлаждением кристалла за время измерения термочувствительного параметра (после переключения от греющеготока к измерительному).Целью изобретения является повышение быстродействия и точности контроля.Поставленная цель достигается тем,что согласно способу контроля качествасоединений...

Номер патента: 1012162

Опубликовано: 15.04.1983

Авторы: Малявин, Поллер

МПК: G01R 31/34

Метки: асинхронного, испытания, трехфазного, электродвигателя

...1 1 включен второй светодиод 12, составляющий вторую оптронную пару с фототранзистором 13, включенным между. блоком управления 7 и симистором 6. Последовательно в цепь другой фазы 14 электродвигателя 1 между кпеммой 3 источника питания и клеммой 15 электродвигателя 1 включен шунт 16 блока защиты 17. Парал лельно шунту 16 соединен второй выпрямительный мост 18. Во втьрую диагональ моста 18 включен диод 19 и конденсатор 20, . регулировочные сопротивления 21 и 22 и первый светодиод 10.5Устройство работает следующим образом.При подаче напряжения питающей сети на электродвигатель 1 в его обмотках возникают пусковые токи значительной величины. Пусковой ток, протекая через шунт 16 создает на нем падение напряжения, которое...

Номер патента: 1012163

Опубликовано: 15.04.1983

Авторы: Боголюбов, Панин

МПК: G01R 33/02

Метки: импульсных, магнитных, магнитооптический, напряженности, полей

...оУ ййе азег Тгапз 1 огеег Юог ЕНч Роиег Тгапзаззоп .пез. ЕЕЕ оцгпа 1 оГ 0 цапйце Е 1 есйгоп 1 сз, у. ОЕ-З, Ж 11,(54) (57) МАГНИТООПТИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ НАПРЯЖЕННОСТИ ИМПУЛЬСН жаший ла внчный п 3 ций поля рого орио н двта скоМУ свиДЯТЕЛЬСтву .4Ню длри др 5 Чи Величина отношения, стоящего в пра:вой части (4), дпя типаЫюс газовых.и: лазеров с непрерывным излучением составляет несколько десятков. Таким обраатнчноезом применение данного устройства поза Флуктуаций воляет увеличить величину поля Я в д РВ 1 . несколько десятков, раэ цо.сравнению с чных эначе;прототипом н, эа счет этого, примерно н днфференпн- ,во столько же раэ расширить днанаэонизмеряемых.полей, в котором шум маг, что порог ннтооптнческого преобрааюателя...

Номер патента: 1012164

Опубликовано: 15.04.1983

Авторы: Гусев, Иванов, Мирин, Фокин

МПК: G01R 33/12

Метки: комплексной, магнитной, проницаемости, ферромагнитных

...обоих ферромагнитных сердечников, входящих в состав преобразователя сигналов.Цель изобретения - повышение точности измерения.Поставленная цель достигается тем,50 что в устройстве дпя измерения комплексной магнитной проницаемости ферромагнитных материалов, содержащем намагничиваюшую обмотку переменного тока, измерительную обмотку и обмотку подмат ничивания, генератор синус оидального напряжения, подключенный через регулт- руемый высокостабильный резистор к намагничивакицей обмотке переменного т ока, генератор подмагничиваюшего тока, через первый ипоч, связанный с последовательно соединенными регулируемым резистором и обмоткой подмагничивания, з также измерительный блок, через второй ключ связанный с измерительной обмоткой и с резистором в...

Номер патента: 1012165

Опубликовано: 15.04.1983

Авторы: Дубров, Крымский, Тульчинский

МПК: G01R 33/14

Метки: магнитных, порошков, характеристик

...трубке,соосной контейнеру и снабженной отверстиями с одной стороны - для установки датчика напряженности магнитного поля, а с другой стороныдля подстроечного винта, установленного на эластичном каркасе для компенсационной катушки, датчика намагниченности.На поверхности контейнера устанавливают датчик намагниченности, состоящий из измерительной и компенси"рующей катушек, при чем каркас компенсирующей катушки в предлагаемомустройстве изготовлен иэ эластичногоматериала, например из резины. Черезвнешнюю трубку на резьбе проходитподстроечный винт, при помощи которого можно сдавливать компенсирующуюкатушку и изменять ее сечение до полной компенсации сигнала, возникающего при коммутации внешнего поля в от"сутствие образца. Во внешней...

Номер патента: 728492

Опубликовано: 15.04.1983

Авторы: Бойко, Жернов, Парышев, Скаткин

МПК: G01R 23/02

Метки: импульсов, разности, частот

...элемент 8 ИЛИ, второй дополнительный преобразователь 9 код-частота, дополнительный реверсивный счетчик 10, дешифратор 11.Каждый преобразователь код-частотаф 3, 4, 9 содержит элементы совпадений 12, счетчик 13 таймерных импульсов, блок сборки 14, Блок пересчета 2 содержит элементы совпадений 15 и 16, реверсивные счетчики 17,Устройство работает следующим образом.В установившемся режиме на реверсивном счетчике 1 присутствует код ,числа пропорционального разности входных Частот импульсов и /ит, и = и -иО Тфгде п - частота основного детек 1тора;иФ - частота фонового детектора.Генератор 5 таймерных импульсов постоянно вырабатывает импульсы с частотой ит, которые пересчитываются таймерным счетчиком 13. Импульсы, возникающие на разрядных...

Номер патента: 1013861

Опубликовано: 23.04.1983

Авторы: Круминьш, Сташа

МПК: G01R 13/34

Метки: сигналов, стробоскопический, электрических

...третьего аттенюатора, а третий входс выходом пятого аттенюатора, причем вход первого аттенюатора подключен бО ко входу второго аттенюатора, а вход третьего аттенюатора - ко входу четвертого аттенюатораснабжен двумя линиями задержки с раэличным временем задержки и тройником, вход кото- б 5 рого связан с шиной исследуемого сигнала, а выходы -с входами первой и второй линии задержки, выходы которых соединены соответственно с объединенными входами первого и второго аттенюаторов и объединенными входамитретьего и четвертого аттенюаторов,На чертеже представлена структурная электрическая схема устройства.Устройство состоит из первого 1и второго 2 амплитудных дискриминаторов, генератора 3 стробимпульсов,компенсатора 4, первого,...

Номер патента: 1013862

Опубликовано: 23.04.1983

Авторы: Ибрагимов, Петров, Плахтиев, Плахтиева

МПК: G01R 19/00

Метки: больших, постоянных, токов

...магнитопровод, выполненнь 1 й из отдельных Ферромагнитных эле-ментов со сквозными отверстиями ипродольными зазорами модуляционную 45обмотку, соединенную с источником,переменного тока, и расположеннуюповерх модуляционной обмотки измерительную обмотку, соединенную сизмерительным прибором, введены дополнительные Ферромагнитные элементысо сквозными отверстиями. крепежные,втулки и изоляционные шайбы, приэтом крепежные втулки расположеныв сквозных отверстиях соединенныхмежду собой Ферромагнитных элементов, изоляционные шайбы расположены на крепежных втулках междуФерромагнитными элементами, модуляционная обмотка проходит через крепежные втулки, а Ферромагнитные эле Оменты закруглены по торцам и оси их:сквозных отверстий...

Номер патента: 1013863

Опубликовано: 23.04.1983

Авторы: Брайко, Гринберг, Железко, Карасинский, Таранов, Хусид

МПК: G01R 19/04

Метки: анализатор, колебаний

...35 ИЛИ подключен ко второму входу сброса счетчика 40 и к выходу 54 блока 17, выход элемента 36 ИЛИ - к выходу 55 блока 17, выход элемента 34 ИЛИ к выходу 56 блока 17, выход элемента 37 ИЛИ - к выходу 57 блока 17, Выход элемента 27 совпадений присоединен к третьему входу сброса счетчйка.40.Анализатор колебаний напряжения позволяет определить плотности рас" пределения размахов колебания. Под размахом колебания напряжения д У понимается разность между максималь ным и минимальным значениями огибав 4 щей напряжения на участке, где скорость ее изменения не менее Ч 0,016 В/С, где Ое, - номинальное значение напряжения, причем если интер-.вал времени между концом предыдуще- . го и началом последующего изменений происходящих в одинаковом направле"...

Номер патента: 1013864

Опубликовано: 23.04.1983

Авторы: Ларионов, Стрельников

МПК: G01R 19/165

Метки: индикации, наличия, постоянного, цепях

...предохранителей контролируеьюх цепей со стороны нагру- З 5эок и общей-шиной контролируемых це"пей83,Недостатком известного устройстваявляется низкая информативность. Этовызвано тем что элементы индикации 40(светодиоды) светятся при наличиинапряжения и гаснут при его нропадании, вызванном, например, перегоранием предьхранйтеля. Заметить погаснувший светодиод среди множества 45светящихся затруднительно.Цель изобретения - повышение информативности устройства.Поставленная цель достигается тем,чтО устРОЙстВО для индикации наличия 50напряжения в цепях постоянного тока,содержащее элементы индикации и резисторы, снабжено диодами и дополнительным источником питания, к которому подключены элементы индикации,другие выводы элементов...

Номер патента: 1013865

Опубликовано: 23.04.1983

Авторы: Жуганарь, Клисторин, Савин

МПК: G01R 19/22

Метки: действующего, значения, переменного, постоянное, преобразования

...напряжений, О(с)-напряжения равные усредненным значениям1квацратов входного и опорного напряжений, ЬО - Фиксированный уровеньразности усредненных напряжений.На фиг.2 приведена зависимостьинтервала времени усреднения квад-.рата входного напряжения от величины действующего значения входногонапряжения, при определенных выбранных значениях опорного напряжения,Фиксированного уровня разности и постоянной времени усреднения.Для обеспечения линейной характеристики преобразования входногосигнала необходимо иметь зависимостьвыходного постоячного напряжения отдлителььости преобразуемого времен"ного интервала, обратную приведенной на фиг.2.Общее время преобразования входного сигнала (Фиг.1) равно суммевременных интервалов усредненияквадратов...

Номер патента: 1013866

Опубликовано: 23.04.1983

Авторы: Векслер, Парфенов

МПК: G01R 21/06

Метки: измеритель, искры, энергии

...аналоговые ключи 8-10, интеграторы 11-13, аналоговые запоминающие устройства 14-16, множитель- но-делительное устройство 17, аналого-циФровой преобразователь 18 и устройство 19 управления.Вход преобразователя 3 напряже-, ния соединен с клеммой напряжения, исследуемого коммутационного изделия 1, а выход - со входами ключа 8 и Формирователя 5 высокого уровни, Вход преобразователя 4 тока соединен с токовой клеммой исследуемого коммутационного изделия 1, соединенного с эталонным резистором 2, а выход - со входами ключа 10 и формирователя б низкого уровня. Выходы Формирователей 5 и 6 через элемент 7 совпадения сОединены с управляющими входами ключей 8-10 и первым входом устройства 19. Выход ключа 8 соединен со входом триггера 11, вход ключа...

Номер патента: 1013867

Опубликовано: 23.04.1983

Авторы: Адаменко, Барышев, Краснов, Ноздрин

МПК: G01R 23/00

Метки: адаптивный, измеритель, параметров, сигнала, цифровой

...регистров и универсального сдвигового регистра 10 подключены к информационным входам решающего блока 13, последовательностьимпульсов нуль-пересечений исследуе .мого сигнала поступает на вход 14блока 1 прореживания нуль-пересечений, вход элемента 12 задержки соединен со вторым служебным выходом 15генератора 13 функций Уолша и своимвыходом подключен к управляющему входу решающего блока 13 и Й -входутриггера 11, В -вход которого подключен к первому служебному выходу16 генератора 3 функций Уолша, выход . 1 О17 триггера 11 соединен со входамивыбора режима универсальных сдвиговыхрегистров 7 и 10,Генератор 3 функций Уолша (Фиг.2)содержит счетчик 18 числа нуль-пересечений, соединенный входом с выходом блока 1 прореживаиия нуль-gересечений,...

Номер патента: 1013868

Опубликовано: 23.04.1983

Авторы: Радченко, Славинский

МПК: G01R 23/02

Метки: измеритель, инфранизких, цифровой, частот

...4 О диагравиы, поясняющие работу измерителя.Устройство содержит Формирователь 1, одновибратор 2, генератор 3 линей. но-изменяющегося напряжения, управля емый генератор 4, ключ 5, счетчик б.Работа измерителя инфранизких частот заключается в следующем.Формирователь 1 формирует прямоугольные импульсы, следующие с часто О той Г, (фиг 2,1), Передним Фронтом импульса с летчик б устанавливается в нулевое состояние и запускается одновибратор 2. Одновибратор 2 Формирует импульс определенной длительнос ти (Фиг, 2,2), По срезу импульса одновибратора 2 запускается генератор 3 линейно-изменяющегося напряже- нияа Линейно-изменякцееся напряжение(фиг. 2,3) поступает на один иэ входов управляемого генератора 4, а надругой вход подается опорное...

Номер патента: 1013869

Опубликовано: 23.04.1983

Автор: Богословский

МПК: G01R 23/06

Метки: времени, интервала, логарифму, пропорционального, формирования

...времени, до момента,когда на вход счетчика 8поступит импульс от генератора 7, имеющий номерМ 2 ., где и - целое число.с 2-с - с момента поступления навход счетчика 8 импульса8=2" до момента окончанияперезаписи информации вблок 33 суммирования и запоминания. Интервал3 спостоянен и огределяетсяпараметрами устройства.с -с - с момента окончания переэ +записи измерительной информации до момента окончания подготовки к работе 5в следующем измерительномцикле. Интервал с 3-с постоянен и определяетсявременем, необходимым дляподготовки устройства.При поступлении на вход формирователя 2 импульса, соответствующего началу измеряемого интервала, он срабатывает и через блок 4 подает логическую "единицу" на элемент И 6. 15 После этого импульсы с...

Номер патента: 1013870

Опубликовано: 23.04.1983

Авторы: Будейкин, Рыбин

МПК: G01R 23/16

Метки: анализатор, гармоник

...из модуляторов 3 - 5 синхронного детектора б, состоящего иэ умно- жителя 7 и интегратора 8, блока 9 фаэовой автоподстройки частоты (ФАПЧ), генератора 10, делителя 11 частоты и формирователя 12, Анализатор может 50 работать как в режиме параллельного гнезда, так и последовательного,Работу анализатора гармоник рассмотрим на примере режима последовательного анализа.Исследуемый сигнал подается через входной блок 1, который обеспечивает согласование источника сигнала с узлами анализатора одновременно - через две линейки 2 модуляторов на входы двух синхронных детекторов б, 60 а. также на блок 9 ФАПЧ, В блоке 9 фАПЧ происходит сравнение частоты входного сигнала и поделенной в определенное число раз частоты сигнала генератора 10 и их...

Номер патента: 1013871

Опубликовано: 23.04.1983

Авторы: Валеева, Егоров, Червинский

МПК: G01R 25/00

Метки: дискретной, регулировки, фазы

...вхопеременной скоростью регулировки фа- ,дом элемента 7 ИЛИ, соединенного, в зы. свою очередь, через ключ 8 с входом.Поставленная цель достигается установки нуля счетчика 1. Первый тем, что в устройство, содержащее выход счетчика 1 соединен также через счетчик и три ЭК-триггера, причем 65 инвертор 9 с управляющим входом ключа 10, через ключ 11с первым входом .элемента 12 ИЛИ, выход которого соединен с выходной шиной устройства, а также первый выход счетчика 1 соединен непосредственно с К-входами триггеров 13 и 14 ы -выход триггера 14 нагружен на 3 -вход триггера 15 а Я -выход триггера 13 соединен через ключ 16 и инвертор 17 с управляющим входом ключа 11.-вход триггера 13 подключен к И-выходу триггера 15 и другому входу элемента 7 ИЛИ....

Номер патента: 1013872

Опубликовано: 23.04.1983

Авторы: Панько, Ткач, Чмых

МПК: G01R 25/00

Метки: измеритель, сдвига, фаз

...с запоминающим элементом, а через два сумматора - с вычислителем, синхронизатор, соединенныйчерез делитель частоты с запоминающимэлементом, введены последовательно соединенные первый триггер, первый элемент И, счетчик, вычитающийсчетчик, второй триггер, второй элемент И и элемент ИЛИ, причем входпервого триггера соединен с выходомсинхронизатора и вторым входом второго триггера, второй вход первогоэлемента И соединен с выходом аналого-цифрового преобразователяи с вторым входом второго элементаИ, второй вход вычитающего счетчикасоединен с первым входом элементаИЛИ, а третий вход - с вторым входом элемента ИЛИ и с выходом синхронизатора, третий вход Элемента ИЛИсоединен с выходом первого элемента И, а выход - с входами...

Номер патента: 1013873

Опубликовано: 23.04.1983

Авторы: Аганин, Голосов, Ерлыков, Юзов

МПК: G01R 27/02

Метки: горных, измеритель, пород, руд, свойств, электрических

...датчика, вход дополнительного аттенюатора соединен с выходом компенсирующего усилителя, а его выходявляющийся вторым выходом корректора тока, соеди, нен с инвертирующим входом усилите .ля мощности, вход схемы сравнения соединен с прямым входом компенси; рующего усилителя, а ее выход - с управляющим входомдополнительного аттенюатора, кроме того, .выход схемы сравнения является первым выходом корректора тока и .подключен к уп.равляющему входу основного аттенюатора.Компенсирующий усилитель выполнен идентично буферному усилителю. 15На чертеже приведена структурная схема измеритеЛя электрических свойствгорных пород и рудИзмеритель электрических свойств горных пород и руд содержит последо вательно соединенные задающий генератор 1,...

Номер патента: 1013874

Опубликовано: 23.04.1983

Авторы: Васильев, Всеволожский

МПК: G01R 27/26

Метки: емкостных, нелинейных, параметров, цепей

...интегратор, блок 3 установки крутизны напряжения, компараторы 4 и 5, два триггера 6 и 7 идвухканальный коьеутатор 8, выходгенератора линейно-изменяющегося напряжения соединен с нуль-органом 9и сумматором 10, который через измеряемый объект 11 и измеритель 12токасоединен с запоминающими блоками 13 и 14 и вычислительными блоками15 и 16, которые вместе с блоком 17задержки образуют вычислительный блок,задатчик 18 калиброванного постоянного напряжения и индикатор 19 калиброванного постоянного напряжения,а также индикаторы 20 и 21 измеряемых величин.Предлагаемое устройство работаетследующим образом.Запускающий импульс пускового.блока 1 в момент времени 1 п(фиг.2)поступает на вход "Включением триггера 6, выход которого соединен содним...

Номер патента: 1013875

Опубликовано: 23.04.1983

Авторы: Брайко, Гринберг, Ефремов, Карасинский, Таранов

МПК: G01R 29/16

Метки: напряжений, сети, симметричных, составляющих, трехфазной

...через переключатель соединены с входами первогои второго ключей, выходь которыхобъединены и через блок умножения,соединены с входами третьего и чет. вертого ключей, выход третьего ключачерез первый блок усреднения напряжения соединенной с регистрирующим.прибором и входом блока формирования угла сдвига Фазы опорных сигналов, выход четвертого ключа черезвторой блок усреднения напряжения соединен с другим входом блока формирования угла сдвига фазы опорныхсигналов, выход четвертого ключачерез второй блск усреднения напряжения соединен с другим входом блока формирования угла сдвига. фазыопорных сигналов, первый входнойзажим подсоединен через формирователь к другим входам первого и второго блоков усреднения напряжения,к первому входу...

Номер патента: 1013876

Опубликовано: 23.04.1983

Авторы: Катуков, Лопаков, Рудяк, Серегин

МПК: G01R 31/06

Метки: машин, обмоточных, стержней, электрических

...взаимоиндукции между обмотками индукторов и непосредственно сним связанным контуром, постепенно 40начинает затухать и по мере удаленияот индукторов вообще может исчезнуть,т.е, чувствительность известного устройства при наличии групповых замыканий заметно снижается на участках,которые удалены от индукторов из-заснижения амплитуды полезного сигнала,В результате этого групповые замыкания фиксируются как единичные.Целью изобретения является повыше ние чувствительности при обнаружениигрупповых замыканий в стержнях,Эта цель достигается тем, что устройство для кбнтроля обмоток электри-ческих машин, содержащее источник переменного напряжения, два индуктора,установленных на концах испытуемогостержня, а также электромагнитныйдатчик, выходные...
