G01R — Измерение электрических и магнитных величин

Номер патента: 1190291

Опубликовано: 07.11.1985

Авторы: Виграненко, Костриц

МПК: G01R 25/00

Метки: гармоническими, двумя, между, модулированными, сдвига, сигналами, угла, фаз

...перехода сигнала через максимальное значение генератора 21,22ударного возбуждения.Устройство работает следующим образом.Амплитудно-модулированные колебанияпоступают на входы усилителей 7 и8 глубины модуляции, в каждом изРкоторых происходит наряду с усилением сигнала увеличения глубины модуляции до значений, близких к 1.Затем сигнал ограничивается понапряжению фиксаторами 9 и 10 уровней (выполненными, например, в видеограничителей уровня с последующимФормирователем прямоугольных импульсов), причем уровень ограничениявыбирается из условия(1 - и) О, = 0, с 2 О ,где ш - коэффициейт модуляции;3- амплитуда,В результате ограничения образуется периодическая последовательность полуволн несущей частоты, амплитуда которой меняется по...

Номер патента: 1190292

Опубликовано: 07.11.1985

Авторы: Бучма, Горук

МПК: G01R 25/00

Метки: гармоническими, двумя, индикации, квадратурного, между, сдвига, сигналами, фаз

...вйходу коммутатора 2, усилитель 4, детектор 5, усилитель 6 низкой частоты, синхронный выпрямитель 1 и измерительный прибор 8, последовательно включенные инвертирующий сумматор 9, входы которого подключены соответственно к входу и выходу инвертора 1, и второй коммутатор 10, аналогичный первому, первый вход которого заземлен, а выход35 подключен к второму входу. сумматора 3, а также генератор 11 низкой частоты (коммутации); выходы которого подключены к управляющим входам коммутаторов 2 и 10 и синхронного выпрями 40 теля 7. При этом входами устройства являют .я вход инвертора 1 и третий вход сумматора 3.Устройство работает следующим образом.45На первый вход сумматора 3 с помо щью коммутатора 2 поочередно подается то входной сигнал ц, с...

Номер патента: 1190293

Опубликовано: 07.11.1985

Авторы: Лехтман, Резник, Решетов, Розкина, Торбенков, Чечушков

МПК: G01R 25/00

Метки: фазометр

...счетчиков,г4, выход которого соединен через компаратор 5 нулевого уровня с первым входом регистрирующего счет" чика 7, второй вход которого соединен с выходом элемента И 10 и вторым входом управляющего .счетчика 6. Первый вход счетчика 6 соединен с выходом компаратора 5 нулевого уроння, а выход - с управляющим входом коммутатора 4. Выход дополнительного компаратора 8 соединен непос-, редственно с вторым входом элемента И 10 и через делитель 9 час- . тоты с первым входом элемента И 10.Фазометр работает следующим образом.На вход УПТ 1 подается исследуемое эффективное напряжение Н(С), С выхода УПТ 1 напряжение поступает на один вход БФДН 3 и на вход фазосдвигающего блока 2, который обеспечивает сдвиг исследуемого напряжения на 90С...

Номер патента: 1190294

Опубликовано: 07.11.1985

Авторы: Головков, Калиникос, Кузнецов, Макаров, Осипов

МПК: G01R 25/02

Метки: сдвига, фазового

...входу АОД 19. Привозрастании 5 ровня мощности на высокочастотном входе АОД 19 происходит перераспределение интенсивности света в нулевом и первом дифракционных порядкахПричем интенсивность в нулевом порядке, где расположен ЛФД 7, уменьшается, а в первом дифракционном порядке, где расположен измеритель 17 оптической мощности, возрастает. В соответствии с уменьшением интенсивности светового излучения, попадающего на ЛФД, изменяется ток ЛФД 7, а значит, и цифровой код на выходных шинах первого АЦП 9. Это происходит до тех пор, пока не сравняются код, пропорциональный интенсивности светового излучения в опорном канале, записанный в третьем регистре 13, и код, пропорциональный интенсивности светового излучения в измерительном канале,...

Номер патента: 1190295

Опубликовано: 07.11.1985

Автор: Басов

МПК: G01R 27/00

Метки: высоковольтных, делителей, поверки

...При этом напряжение частоты 1 Н источника низкого напряжения должно проходить на вход поверяемого делителя через этот фильтр с минимальным ослаблением.Для того, чтобы внутреннее сопротивление источника 6 высокогонапряжения не оказывало влияния навеличину напряжения источника 1 низкого напряжения на входе поверяемого делителя, входное сопротивление фильтра 7 для частот 1 н должнобыть больше входного сопротивления делителя.Готовность устройства к работе .проверяется следующим образом,При уменьшении до нуля значенийнапряжения низковольтного источникаподается высокое напряжение номинального значения на вход делителя 5 и его значение контролируется вольтметром 4. Если показаниявольтметра 9 при этом также уменьшаются до нуля, устройство...

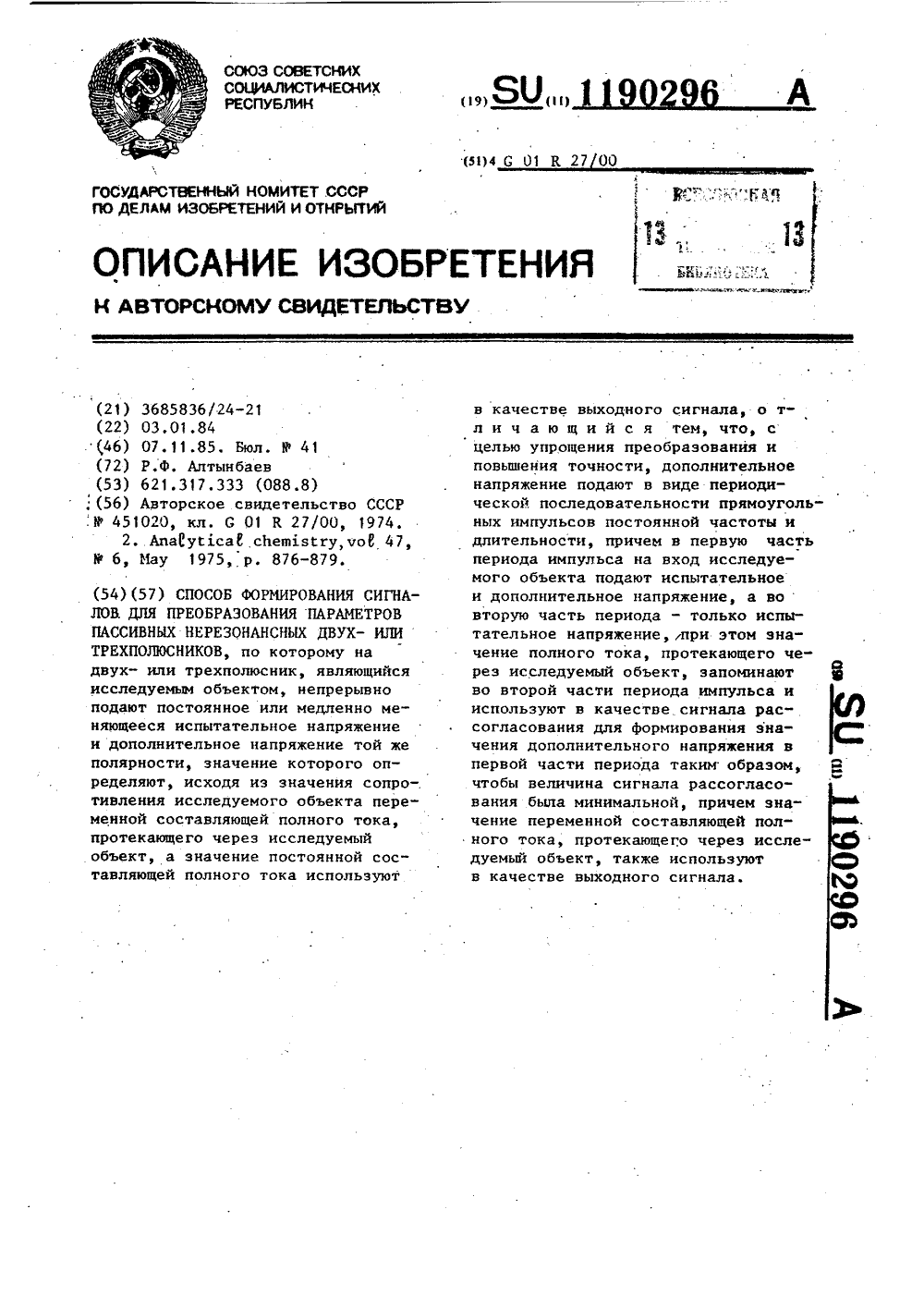

Номер патента: 1190296

Опубликовано: 07.11.1985

Автор: Алтынбаев

МПК: G01R 27/00

Метки: двух-или, нерезонансных, параметров, пассивных, преобразования, сигналов, трехполюсников, формирования

...28.При этом выход генератора 1 подключен к управляющим входам ключей 2 и 3, выход исследуемого двухполюсника 21 через последовательно соединенные преобразователь 10 тока в напряжение, инвертор 13, первый ключ 2, запоминающий элемент 25, регулятор 17 и второй ключ 3 подключен к первому входу сумматора 5, второй вход которого подключен к источнику 4 медленно меняющегося напряжения, а вьмод - к входу исследуемого двухполюсника 21.Устройство работает следующим образом.Напряжение на выходе регулятора 17 используется в качестве дополнительного напряжения. Ключ .3 служит для образования импульсов дополнительного напряжения. Эти импульсы суммируются сумматором 5 с напряжением от источника 4 медленно меняющегося напряжения и далее поступают на...

Номер патента: 1190297

Опубликовано: 07.11.1985

Автор: Макеева

МПК: G01R 27/02

Метки: код, многоканальный, сопротивления, тензорезисторов

...19. На другой вход элемента 23 поступает сигнал с выходатриггера 27. При перебросе тригге 0 ра 27 в состояние "1" (фиг.3.2),начиная с момента о на вход рас)пределителя,24 с выхода элемента23 начинают поступать импульсы. Распределитель 24 вьщает последовательно во времени импульсы длительностьюТо 1 То,Т,(фиг.3.3 и 3.5)которые и поступают на тактирующиевыходы блока 17, сигналы с которыхпоступают последовательно во времени на управляющие входы ключей1-1 1-и и 4-14- и соответствующих каналов.В течение калиброванных интерва+лов времени То 1 ТоъТо 1 .осуществляется заряд многовходовогосумматора-интегратора 12 разностнымсигналом, пропорциональным абсолютному приращению сопротивлений тензорезисторов в каждом из каналов.Состояние триггера...

Номер патента: 1190298

Опубликовано: 07.11.1985

Авторы: Антипов, Бурлаков, Мелехин, Фролин

МПК: G01R 27/02

Метки: напряжение, постоянное, сопротивления

...ц минимальна в случаевыполнения условия50 2 ЙК МЙ Ро О (9)фз ккВф - =2 о (10) или ВЩЯШИ Заказ 6975/48 Тираж 747 Подписиое Филиал ШШ фПатеатф, г.Узтород, ул.йроехтааа, 4 1 1190Изобретение относится к автоматическому преобразованию активныхсопротивлений в постоянное напряжение, может быть использовано всистемах автоматического контроля,измерителях параметров радиоэлементов, и является усовершенствованиемустройства по авт,св, Р 834603,Цель изобретения - повьппение точности преобразования за счет снижения влияния на величину функциипреобразования конечной величины переходного сопротивления ключей.На чертеже приведена схема предлагаемого устройства, 15Устройство содержит источник 1опорного напряжения, первый операционный усилитель (ОУ) 2,...

Номер патента: 1190299

Опубликовано: 07.11.1985

Авторы: Котляров, Рахлин

МПК: G01R 27/02

Метки: измеритель, сопротивления, цифровой

...и содной из обкладок образцового конденсатора 5, другая обкладка которого и другой входной зажим для подключения измеряемого резистора 4 сое динены, с общей шиной. Выход усилителя 3 подключен к входу пороговогоблока 6, а через второй ключ 7к выходу генератора 1.Выход порогового блока б подключен к первому входу элемента И 8,к второму входу которого подключенгенератор 9 счетных импульсов, а выход элемента И 8 подключен к счетному входу счетчика 10.35 99 гса "Пуск", в результате чего срабатывает одновибратор 12, который запускает генератор 1 зарядных импульсов, включает ключ 2 и устанавливает в "О" счетчик 1 О, а также через инвертор 13 выключает ключ 7 и запрещает работать элементу И 8. Генератор 1 вырабатывает на выходе зарядный...

Номер патента: 1190300

Опубликовано: 07.11.1985

Автор: Котляров

МПК: G01R 27/02

Метки: импульсов, сопротивления, частоту

...25, к управляющему входу которого подключен управляющий выход блока 4 запоминания.Интегратор 10 производит интегрирование разности напряжений, поданных на его первый и второй входы, т.е. выходное напряжение равнотц,+(о-ойоУправляемый инвертор 25 является логическим инвертором и преобразует 1 на входе управления, и является логическим повторителем при наличии "0" на входе управления. Управляемый инвертор 24, так же как и управляемый инвертор 8, при 30 наличии "1" на управляющем входе является инвертором и преобразует отрицательные напряжения на входе в положительные такой же величины и наоборот. При наличии "0" на управляющем входе управляемые инверторы 8 и 24 являются повторителями.Блок 14 управления в простейшем случае может...

Номер патента: 1190301

Опубликовано: 07.11.1985

Авторы: Кременецкий, Лось, Соколов, Цветов

МПК: G01R 27/06

Метки: места, передающих, пробоя, свч, трактах

...радиолокации с использованием коррелятора с временным интегрированиемл для определения малых задержек при вычислении функции корреляции двух длительных шумоподобных сигналов, поступающих при СВЧ пробое из противоположных концов контролируемого передающего тракта 3. Назначение первого 1 и второго 2 направленных ответвителей первого 8 и второго 9 полосовых фильтров, первого б и второго 7 смесителей и первого 4 и второго 5 усилителей высокой частоты заключается в выводе из контролируемого передающего тракта 3 шумоподобных сигналов в полосе ВГ фильтрации их от передаваемых по контролируемому передающему тракту 3 мощных СВЧ-импульсов, преобразования частот этих сигналов в диапазон рабочих частот, возбудителей акустооптических модуляторов...

Номер патента: 1190302

Опубликовано: 07.11.1985

Авторы: Ледовой, Овсянников, Пшеницын

МПК: G01R 27/16

Метки: изоляции, нагрузкой, распределенной, сопротивления, цепи

...35 питающего напряжения, входы которого соединены с шинами 2 питания нагрузки и с входами блока 6 измерения постоянной составляющей питающего напряжения, первый блок 7 деле ния, входы которого соединены с выходами блоков 5 и 6, блок 8 умножения, входы которого соединены с выходами блоков 1 и 7, выход блока 8 умножения соединен с первым вхо дом второго блока 9 деления второй вход которого соединен с выходом блока 4 измерения постоянной составляющей питающего напряжения одной из шин 2 питания нагрузки относи тельно земли. На чертеже также показаны последовательно соединенные элементы 1 О (электролизные ванны) распределенной нагрузки с их сопротивлениями 11 изоляции относительно 55 земли.Устройство измерения сопротивления изоляции в...

Номер патента: 1190303

Опубликовано: 07.11.1985

Авторы: Гусев, Зубаиров, Иванов, Леонидов

МПК: G01R 27/22

Метки: проводимости, электрической

...две идентичные обмотки: обмотка 3 возбуждения и обмотка 4 дополнительная, на другом магнитопроводе 2 находятся две идентичные обмотки: обмотка 5 измерительная и вторая дополнительная обмотка 6, генератора 7 синусоидального напряжения, первого усилителя 8 с единичным коэффициентом усиления и инвертирующего усилителя 9 переменного напряжения, второго усилителя 10 с единичным коэффициентом усиления и милливольтметра 11 переменного тока.При этом обмотка 3 возбуждения и дополнительная обмотка 4 включены встречно и их общий вывод соединен с выходом усилителя 8, вьвод обмотки 3 возбуждения соединен с выходом генератора 7 и с инвертирующим входом усилителя 8, вывод дополнительной обмотки 4 соединен с неинвертирующим входом усилителя 8, обмотка...

Номер патента: 1190304

Опубликовано: 07.11.1985

Авторы: Взятышев, Геппе, Добромыслов, Костромин, Шермин

МПК: G01R 27/26

Метки: диэлектриков, параметров

...50 1 11903Изобретение относится к радиоизмерительной технике, а именно ктехнике измерения параметров диэлектриков, и может быть использовано в электроизоляционной и кабель 5ной промыпленности.Цель изобретения - повышение производительности .при измерении тонкопленочных и листовых диэлектриковв широком интервале температур. ОНа фиг. 1 приведена структурнаяэлектрическая схема устройства дляизмерения параметров диэлектриков;на фиг, 2 - вид А на фиг. 1; нафиг. 3. - разрез Б-Б на фиг. 1, 5Устройство для измерения параметра диэлектриков содержит СВЧгенератор 1,частотомер 2,измерительный тракт, состоящий из входного ивыходного отрезков 3 и 4 металлического волновода, соединенных междусобой дугообразным отрезком 5 диэлектрического...

Номер патента: 1190305

Опубликовано: 07.11.1985

Авторы: Живилова, Либсон, Мальцуров, Могилевская, Сметанин, Тимофеев

МПК: G01R 27/26

Метки: кондуктометр

...предлагаемого кондуктометра.Кондуктометр содержит четырех.= электродную измерительную ячейкус двумя токовыми 2 и 3 и двумя потенциальными 4 и 5 электродами, дифференциальный усилитель 6, вхофды которого через заградительный фильтр 7 переменной составляющей напряжения , последовательно соединенные заградительный фильтр 8 переменной составляющей и источник опорного напряжения постоянного тока 9 соединены с потенциальными электродами 4 и 5, и измеритель 10 постоянного тока в цепи токовых электродов ячейкиКондуктометр работает следующим образом.При подключении устройства к источнику электропитания между токо; выми электродами 2 и 3 через анализируемую жидкость возникает постоянный ток. При этом между потенциальными электродами 4 и 5, под...

Номер патента: 1190306

Опубликовано: 07.11.1985

Авторы: Дворский, Шарпан

МПК: G01R 27/28

Метки: измеритель, параметров, фазочастотной, характеристики, четырехполюсников

...делителя 17 частоты с коэффициентом деления, равным Н, делителя 18 частоты с коэффициентом деления, равным от ношению А/64, элемента 19 ИСКПОЧАЛЩЕЕ ИЛИ с прямым и инверсным выхода. ми элементов 20 и 21 совпадения, реверсивного счетчика 22 с двумя счетными входами и предварительной 45 установкой кода, делителей 23 и 24 с переменными коэффициентами деле 1 ния, реверсивного счетчика 25 с ,одним счетным и одним управляющими входами, реве."сивного счетчика 50 26 с двумя счетными входами, цифрового умножителя 27 на константу В и алгебраического сумматора 28.Измеритель работает следующим образом. 55Гармоническим сигналом задающего генератора 1 запускается зондирующий генератор 2 дискретного мно 06 гжества частот, Многочастотный сигнал...

Номер патента: 1190307

Опубликовано: 07.11.1985

Автор: Тешев

МПК: G01R 27/28

Метки: аттенюаторов, ослабления

...выходом второй рез образс выхо ого сум- индикатотва для аттенюат тудо п(54)(57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯОСЛАБЛЕНИЯ АТТЕНЮАТОРОВ, содержащеегенератор высокой частоты, выходомсоединенный с входом амплитудногомодулятора, опорный вход .которогоподключен к выходу генератора низкочастоты, образцовый аттенюатор,индикатор и последовательно соединенные первый сумматор и детектор,первый вход первого сумма динен с первой клеммой ус для подключения исследуем атора, а второй вход перв матора подключен к выход ра высокой частоты, о т ю щ е е с я тем, что, с ц вышения точности и расшир намического диапазона изм в него введены последоват днненные фазосдвигающий з дополнительный аттенюатор сумматор, при этом вход ф ющего элемента соединен с генератора...

Номер патента: 1190308

Опубликовано: 07.11.1985

Авторы: Семенов, Сергеев, Терех

МПК: G01R 29/06

Метки: амплитудной, коэффициента, модуляции

...содержащем последовательно соединенные конденсатор 7, формирователь 8модуля, второй интегратор 9, второйэлемент 10 выборки и хранения и преобразователь 1 напряжение - временной интервал. Постоянная составляющая несущей АМ сигнала преобразуется во втором канапе, содержащем первый интегратор 4 и элемент 5 выборки и хранения.В ервом канале напряжение 1 ввх 2с выхода формирователя 8 модуля, ФоРмиРУемое из напРЯжениЯ 11 вв,Р поступившее на его вход, суммируется с напряжением с выхода элемента 5 выборки и хранения, поступающим через ключ 6, на втором интеграторе 9. Управление ключом 6 осуществляется сигналами с выхода преобразователя11 в течение интервала ТФормирователь 12 осуществляет управлениеэлементами 5 и О выборки и хранениясинхронно с...

Номер патента: 1190309

Опубликовано: 07.11.1985

Авторы: Дурандин, Сонин, Сухогузов

МПК: G01R 31/00

Метки: разрядов, частичных

...в виде измерительного элемента, размещенного в центре электростатического экрана. На чертеже представлена конструкция устройства для измерения частичных разрядов.Устройство содержит соединительный конденсатор, высоковольтная обкладка .которого выполнена в виде электростатического экрана 1, а низковольтная - в виде измерительного элемента 2, помещенного в электростатический экран 1. Измерительный элемент соединен с регистрирующим устройством с помощью коаксиального кабеля 3. Электростатический экран 1 может быть выполнен, например, из электротехнической меди в виде сферы или цилиндра, а измерительный элемент 2, соединенный регистрирующим устройством, представляет собой либо активное сопротивление при использовании широкополосного...

Номер патента: 1190310

Опубликовано: 07.11.1985

Автор: Хотько

МПК: G01R 27/00, G01R 31/02

Метки: жил, изоляции, кабеля, сопротивления

...соединен с выходом блока 9 контроля, выход блока 25 пуска соеди" нен с входом генератора 24 импульсов, выход которого соединен с входом распределителя 1, К первым трем выходам 45 распределителя 1 подключены катоды первых трех разделительных диодов 16 17 и 18 соответственно, аноды которых соединены с вторыми выводами обмоток коммутирующи". реле 2, 4 и 6 и 50 с анодами четвертого, пятого и шестого разделительных диодов 19, 20 и 21 соответственно, Катод четвертого разделительного диода 19 соединен с четвертым выходом распредели теля 1 и с катодом седьмого разделительного диода 22, анод которого соединен с первым выводом обмотки пе 310 2 реключающего реле 13 и с анодом восьмого разделительного диода 23, катод которого соединен с катодом...

Номер патента: 1190311

Опубликовано: 07.11.1985

Авторы: Горнинг, Яковенко

МПК: G01R 31/06

Метки: замыкание, импульсное, обмоток, статора, стержневых

...1, первый датчик 3 и второй датчик б установлены на контролируемом стержне 9 стержневой обмотки статора электрической машины. Датчики 3 и 6 выполнены в виде П-образных сердечников с обмотками и расположены на концах стержня 9.Устройство работает следующим об 45разом. Индуктор 1 возбуждается импульсами тока источника 2 импульсного напряжения, При перемещении индуктора 1 вдоль стержня 9 каждый проводник 50 стержня в местах переходов последовательно оказывается в магнитном по-. ле одной из пар стержней Ш-образного сердечника индуктора 1, как показано на фиг.2 так как в местах переходов 55 каждый проводник стержня 9 расположен обособленно относительно других проводников. 311 гЕсли проводник, находящийся в магнитном поле индуктора 1,...

Номер патента: 1190312

Опубликовано: 07.11.1985

Авторы: Ларионов, Найдич, Яшкин

МПК: G01R 31/02

Метки: монтажа, радиоэлементами

...вход которого соединен с такто объектов чеРез клеммы 3 и 6 соответвым выходом формирователя 22 упра ственно в плечи ветви сравнения мосляющих сигналов, а выход - с б -вхота. Затем по сигналу индикатора 5дов триггера 24,Опорный выход фор- нУля напРяжения из блока 1 управмирователя 22 соединен с вторым вхо- ления выдается сигнал на включениедом элемента И 29, 6 -вход тригге электронного ключа 14 и источникра 31 готовности соединен с выхо питания моста подключается к иэме-.дом блока 33 задержки, вход которого Р тельномУ мостУ. ЧеРез вРемЯ засоед нен с первым входом элемента . держки, равное чатверти периода пиИЛИ 34, выход которого соединен с ающего напряжения после прохожденияВ-входом триггера 28 окончания изме- тока в...

Номер патента: 1190313

Опубликовано: 07.11.1985

Авторы: Богадица, Малышко

МПК: G01R 31/08

Метки: изоляцией, опоры, поврежденной, указатель

...флажок в исходное вертикальное положение можно только принудительно, обратив внимание таким образом на срабатывание устройства. Возврат в исходное вертикальное положение флажка осуществляют с помощью постоянного магнита при осмотре линии.Для осуществления контроля за состоянием изоляции указатели устанавливают на каждой опоре. На опорах, не имеющих заземляющих спусков, указатель крепится в местах подсоединения заземлений к групповому заземлению или к металлической арматуре опоры.На электриФицированных железных дорогах устройство позволяет определить опору с поврежденной изоляцией на ходу, что приводит к сокращению времени поиска места повреждения.Таким образом, обеспечивается упрощение конструкции указателя, исключаются движущгеся...

Номер патента: 1190314

Опубликовано: 07.11.1985

Авторы: Брауде, Половников, Тарасов, Шалыт, Щедрин

МПК: G01R 31/08

Метки: кабельных, линий, места, повреждения, расстояния, связи, электропередачи

...С = С на входе линии поя-Ъ првится напряжение, отраженное от середины линии, и, следовательно, впервом цикле контролируется половина длины линии:Гд, Спп12 О К началу второго цикла время Си 3задержки уменьшают до значения С =р 1 о= Сп --= , что сответствупо попР 2 гет зоне измерения 3и производят аналогичные45операции. Так как повреждение будетрасполагаться в зоне измерения, торазность напряжений при первом ивтором замере (при наличии дугии без нее) будет превышать уставку,поэтому величина задержки к началу3-го цикла будет С -- -Ж - -Ж =пу п 1 Ри, следовательно, для,третьего цикла зона измерения 2 = 25Ч = -- Ь.пр 8Однако при такой задержке повреждение окажется вне зоны измерения и к началу четвертого цикла задержки увеличится на -8- С:8...

Номер патента: 1190315

Опубликовано: 07.11.1985

Авторы: Гореленок, Мамутин, Полянская, Приходько, Рождественский, Шмарцев

МПК: G01R 31/26, H01L 21/66

Метки: двумерной, диагностики, материалах, полупроводниковых, проводимости

...вектора СВЧ-шумового сигнала. При этом используют специальное приспособление для измерения СВЧ-шума, в котором образец размещается над сильно излучающей четвертьволновой щелью.При переводе образца в низкоомное состояние в последнем возникает эффект локализации тока по какому-то 1 определенному направлению, т.е. появляется шнур тока.Экспериментально было установлено,что наличие двумерной проводимостиприводит к таким ограничениям на расширение шнура тока, что зависимость/температуры шума от тока, измеренная при ориентации плоскости образца, совпадающей с направлением10 вектора СВЧ-шумового сигнала, отличается от той же зависимости, снятой при ориентации образца в плоскости ортогональной вышеуказанной.Возможен также перевод образца...

Номер патента: 1190316

Опубликовано: 07.11.1985

Авторы: Виприцкий, Кара, Шеронов

МПК: G01R 31/28

Метки: выходных, параметров, схем, электронных

...а переключатель 6 подключает выход усилителя 5 к первомувходу блока 7 сравнения, В усилителе 40 5 придается приращение "+", соответствующее величине допуска на неравномерность амплитудной частотнойхарактеристики контролируемой схемы3. В блоке 7 сравнения максимальное 45 значение огибающей амплитудно-частотной характеристики сравнивают с допустимым значением. Результат сравнения поступает на информационныевходы второго и третьего триггеров 50 17 и 18 и через ключ 19 на вход триггера 16. Если результат сравнения будет "брак", то триггер 6 перекидывается в состояние "1", в противномслучае триггер 6 остается в прежнем 55 состоянии, Состояние триггера 16отражается элементом 21 индикации.На втором такте блок 9 управления формирует...

Номер патента: 1190317

Опубликовано: 07.11.1985

Автор: Одинцов

МПК: G01R 33/00

Метки: измеритель, индукции, магнитной, магнитостатический, цифровой

...Вс, формируемое катушками 2 и 3 обратной свя 55 зи в объеме магнитостатического чувствительного элемента 1, определяется из выражения: сР=Т пР о Т "вРо=1 1 "ПРо Исходное состояние устройства сохраняется до тех пор, пока среднеезначение магнитной индукции Вс уравновешивает значение измеряемой магнитной индукции в объеме магнитоста"тического чувствительного элемента 1.Любое нарушение равновесия вследствиеизменения измеряемой магнитной индукции вызывает появление сигнала на выходе магнитостатического чувствительного элемента 1, что, .в свою очередь, приводит к появления импульсовсчета на выходах частотного нуль-органа 4 и изменению значения кода вреверсивном счетчике 5. Этот процесспродолжается до достижения новогосостояния равновесия....

Номер патента: 1190318

Опубликовано: 07.11.1985

Авторы: Белеуш, Кривич, Медвидь

МПК: G01R 33/06

Метки: магнитного, напряженности, поля, реализации

...10и магнитного полей выбрать таким,что сила Лоренца будет направленаот поверхности у=И, где напряженность электрического поля максимальна, к поверхности=О, где она 15минимальна, то носители будут локализоваться у поверхности =0, чтоприведет к уменьшению проводимости,т.е. уменьшению силы тока через полупроводниковую пластину (фиг. 3, 20кривая Г 1). При увеличении напряжен"ности магнитного поляпроисходитизменение величины силы Лоренца,что приводит к еще большему изменению распределения электронно-дырочных пар, т.е. к еще большему изменению силы тока (фиг. 3, кривые 111,1 П).Распределение электронов и дырокв преобразователе представлено на 30фиг. 4. В отсутствии магнитного поляраспределение электронно-дырочных нарравновесное и...

Номер патента: 1190319

Опубликовано: 07.11.1985

Авторы: Войтусик, Цмоць

МПК: G01R 33/12

Метки: восприимчивости, магнитной

...амплитуды выходного напряжения. Изменение частоты генератора вызывает появление на выходе частотного детектора сигнала соответствующей полярности, причем этот выходной сигнал пропорционально зависим от величины магнитной восприимчивости исследуемого вещества, что дает возможность шкалу регистрирующего прибора проградуировать непосредственно в единицах магнитной восприимчивости, Для обеспечения временно-частотной стабильности работы термостатированного маломощного высокочастотного5 10 15 20 40 ЬС-генератора 1 и устранения влияния амплитуды его выходного сигнала на результаты измерений последний снабжен управляемым источником питания.Использование отрицательной обратной связи в управляемом источнике питания упомянутого генератора...

Номер патента: 1190320

Опубликовано: 07.11.1985

Авторы: Данилюк, Чернов, Шенкер

МПК: G01R 35/00

Метки: омметров, поверки

...Тираж 747 Подписное Филиал БП 1 "Патент", г.ужгород, ул.Проектная, 4 Изобретение относится к технике измерений и может быть использовано для поверки омметров и средств метрологического обеспечения электро- измерительной техники.Цель изобретения - повышение производительности поверки омметров до 13 раз.На фиг. 1 приведена структурная схема устройства; на фиг. 2 - эквивалентная его схема для проведения расчетов.Устройство ( фиг. 1) содержит поверяемый омметр 1, клеммы 2-5 для подключения поверяемого омметра, общая шина 6 устройства, резисторный звездообразный имитатор 7 сопротивления, включающий в себя резисторы: 8 с сопротивлением К 9 - с сопротивлением К , 1 О - с сопротивлением Кз, электростатический экран 11, клеммы 12-14 зажимов...
