G01R — Измерение электрических и магнитных величин

Номер патента: 1132257

Опубликовано: 30.12.1984

Авторы: Митрошин, Столбовой, Уклейн, Чостковский

МПК: G01R 27/26

Метки: диэлектрической, жилы, изоляции, кабельной, проницаемости

...основан натом, что измеренная емкость пропорциональна диэлектрической проницаемости материала образца Я ,Однако процесс подготовки образцак измерениям достаточно трудоемок,так как связан с изготовлениемтрубчатого образца определеннойформы и нанесением внутреннего ивнешнего электродов, путем катодногораспыления или испарения в вакуумеметаллов,Наиболее близким к предлагаемомуявляется автоматическое устройстводля измерения диэлектрической проницаемости изоляции при ее наложениина кабельную жилу. Это устройствосодержит ванну с проводящей жидкостьюиграющую роль внешнего электрода,и внутренний электрод, которымявляется центральный проводниккабельной жилы. Информационным параметром устройства является емкостьмежду центральным проводником...

Номер патента: 1132258

Опубликовано: 30.12.1984

Автор: Свирид

МПК: G01R 27/26

Метки: нелинейных, параметров, элементов

...и пятого элементов И,вторые входы которых подключены соответственно к прямому и инверсному выходам Т -триггера, выходы пятогои шестого синхронных демодуляторов соединены с соответствующими входами первого вычитающего блока, четвертого и седьмого синхронных демодуляторов - с входами первого, а третьего и восьмого синхронных демодуляторов - с входами второго перемножающих блоков, выходы которых соединены с соответствующими входами второго вычитающего блока, выход последнего соединен с вторым входом первого аналогового делителя и соответствующим информационным входом индикаторного блока, соответствующие управляющие входы которого подключены раздельно к выходам генератора запускающих импульсов и пятого элемента И, а другие...

Номер патента: 1132259

Опубликовано: 30.12.1984

Авторы: Арш, Данилевский, Певзнер, Сивцов, Флоров

МПК: G01R 27/26

Метки: автогенераторный, измеритель, многопараметрический

...чтоавтогенераторный многопараметрический измеритель, содержащий три автогенератора, каждый из которых состоит из нелинейного элемента, колебательного контура в нагрузочной цепи, вихретокового датчика, включенного в качестве элемента колебательного контура, первый, второй и третий амплитудные детекторы, первый, второй и третий частотные детекторы, входами соединенные с выходами авто- генераторов, три блока деления, на входе которых попарно подключены выходы амплитудных и частотных детекторов, автоматический коммутатор, входы которого соединены свыходами блоков деления, аналогоцифровой преобразователь, подключенный .входом к выходу автоматического коммутатора, регистратор, микропроцессор, включенный между выходоманалого-цифрового...

Номер патента: 1132260

Опубликовано: 30.12.1984

Авторы: Лапушин, Наркевич

МПК: G01R 27/28

Метки: амплитудно-частотной, допускового, неравномерности, характеристики

...сиги чающейся частоты лосе частот от . на вход объекта блок 19 контроля ном запоминающем 3 л генератораизменяющийси 9 посту0 контроля ичастоты. В иустройстве б в поает 55(6-) 6- к 5 где (фиг.2 е напря 0 О О, Ц, - жения объекта3 (4-5) (4-7 Чконтроля на частоте Г вдиапазоне Гг-Г,на частотев диапазонах Г,. р,Г-Гг и на частоте Г соответЧстве нно,Гс р с Г с Г 4 сСГ С 1= с Р,1, (в- г 1 - максимальное выходное напряжениев диапазоне Г-Гг46,"г,К 5,К 4,5 - заданные постоянные коэффициенты )1характеризующие допустимую неравно- .мерн 5"Рс с(6-71 РВ свою очередь, неравенство (6,1) системы (6) можно представить в ниде системы неравенств (7) (р К -"(гР(7) И-в р4 г - 9 пРАналогично, неравенство (62 но представить в виде системы равенств...

Номер патента: 1132261

Опубликовано: 30.12.1984

Автор: Селвикян

МПК: G01R 29/24

Метки: зарядов, объемных

...Ч,Е= - -. - уЕосуммирование Е 1 и Е позволяет исключить .влияние контактной разности потенциалов, имеющейся между пластинами плоского конденсатора, на точ-. ность определения объемного заряда.- диэлектрическая постоянная,в . диэлектрическая, проницае, мость средьг,напряженность электрического поля, у пластины плоского конденсатора;- расстояние между пластинами конденсатора, определяют величину объемного заряда 2.35Однако известный способ обладает невысокой точностью, что обусловлено наличием контактной разности потенциалов между пластинами плоского конденсатора и ее изменениями в зависимос-" ти от материала и состояния поверх 1ности пластин.Цель изобретения - повышение точности измерения объемного заряда.Поставленная цель достигается...

Номер патента: 1132262

Опубликовано: 30.12.1984

Авторы: Бережанский, Быков

МПК: G01R 31/06

Метки: высоковольтных, измерительный, изоляции, испытаний, машин, проведения, функциональных, электрических, электрод

...испытаний затрудняет сопоставление результатов, полученных на различных по размерам макетах, сопоставление расчетных и экспериментальных результатов при проведении исследований процессов старения йзоляции, что снижает достоверность испытания.Наиболее близкой к изобретению по технической сущности является 55 система иэ двух электродов для проведения функциональных испытаний иэоляции, каждый из которых выполнен из 62 2фольги в виде плоского диска, накладываемого с противоположных сторон на объект контроля, Оба электрода содержат выводы для подключения к испытательному устройству. На объект контроля со стороны электрода, например путем наклеивания с помощью низкоомного (пазового) полупроводящего лака накладывается кольцевой...

Номер патента: 1132263

Опубликовано: 30.12.1984

Авторы: Молоканов, Спиридонов

МПК: G01R 31/08

Метки: жилы, изоляции, кабельной, линии, места, повреждения, поиска, силовой

...соответствующего блока 4 и 5 обратной связи, соответствующим входом блока 8ВОЗВРАТ, первый .и второй выходыкоторого соединены соответственносо вторым входом первого б и второго 7 блоков ЗАПРЕТ, выход которогосоединен с третьим входом первого 6блока ЗАПРЕТ, выход которого соединен с третьим входом второго 7блока ЗАПРЕТ, четвертый вход которого соединен с зажимом отрицательной полярности блока 10 питания,зажим положительной полярности которого соединен с четвертым входомпервого .6 блока ЗАПРЕТ. ЧетвертыйвхЬд блока 6 или 7 ЗАПРЕТ через резисторы 18 и 17 соединен с первыми вторым входом логического блокаИ 14, которые через резисторы 16и 15 соединены соответственно с вторым и третьим входом блока ЗАПРЕТ,первый вход которого соединен...

Номер патента: 1132264

Опубликовано: 30.12.1984

Авторы: Павловец, Плюгачев, Савин

МПК: G01R 31/08

Метки: кабеля, места, повреждения, шахтного

...в одной плоскости), разнесенные на расстояние, равное половине шага скрутки жил Я .Недостаток устройства - низкая 15 точность отыскания повреждений.Наиболее близким к предлагаемому является устройство для нахождения повреждений в подземных силовых ка. белях, состоящее из генератора зву ковой частоты, двух включенных встреч но плоских рамочных датчиков усилитеаи и индикатора 2.Недостатками указанного устрой ства являются низкая чувствитель ность плоских рамок вследствие наводок в приемных контурах,. вызванных вихревым характером магнитного поля вокруг кабеля и, как следствие, невысокая точность отыскания места повреждения кабеля.Целью изобретения является повышение чувствительности и увеличение точности отыскания места повреждения...

Номер патента: 1132265

Опубликовано: 30.12.1984

Авторы: Голуб, Милованов, Половников, Тарасов

МПК: G01R 31/11

Метки: линий, места, повреждения, связи, электропередач

...числа тактов зондирования 50 линии, проводят указанную последовательность операций для линии, подключенной к источнику постоянного нанряжения, а определение расстояния до места повреждения проводят по временной задержке относительно зондирующего импульса момента появления разностного сигнала, отличного от нуля. На чертеже приведена схема устройства для реализации предлагаемого способа.Устройство содержит тактовый генератор 1, генератор 2 зондирующих импульсов, запоминающее устройство 3, запоминающее устройство 4, вычитающее устройство 5, индикаторное устройство 6, управляемый источник 7 постоянного напряжения, делитель 8 частоты, коммутаторы 9 и 10, фильтр 11. Тактовый генератор 1 запускает генератор 2 зондирующих импульсов, выходные...

Номер патента: 1132266

Опубликовано: 30.12.1984

Автор: Вохмянин

МПК: G01R 31/25

Метки: исправности, ламп, средства, транспортного

...элементов, вторые выводы первых обмоток возбуждения которых соединены соответственно с первыми клеммами для подключения первой и второй контролируемых ламп, третий вывод переключателя направления соединен через замыкающие контакты выключателя аварийной сигнализации с его вторым выводом, через второй диод - с коллектором транзистора, а непосредственно - с первыми выводами вторых обмоток возбуждения первого и второго магниточувствительных элементов, вторые выводы вторых обмоток возбуждения которых соединены с первыми клеммами для подключения соответственно третьей и четвертой контролируемых ламп, вторые клеммы для подключения первой, второй, третьей и четвертой контролируемых ламп, соединенные с общей шиной устройства непосредственно, а...

Номер патента: 1132267

Опубликовано: 30.12.1984

Авторы: Уродов, Фишер

МПК: G01R 31/265, H01L 21/66

Метки: дефектов, локальных, обнаружения, образцах, объемных, полупроводниковых

...в корпус Отбракованцых приборов без их вскрытия.Наиболее близким к предлагаемому по технической сущности является способ обнаружения локальных объемных дефектов в полупроводниковых образцах, включающий воздей. ствие на образец сфокусированного рентгенов. ского излучения, направленного в толщу об. разца, и контроль качества образца И.Недостатком этого способа является невоз. можцость осуществлять контроль локальпых объемных дефектов в полупроводниковых структурах и приборах.Целью изобретения является расширение функциональных возможностей преимуществен- . но для контроля качества готовых полупроводн 5 псовь 5 х приборов.Поставленная цель достигается тем, что согласно способу, обнаружения локальных объемных дефектов в...

Номер патента: 1132268

Опубликовано: 30.12.1984

Авторы: Игнатов, Ляпин, Шуленин

МПК: G01R 31/3177

Метки: логический, пробник

...резисторы 28и 29, элемент ИЛИ-НЕ 30, элемент НЕ 31,первый элемент И - НЕ 32, управляющийтриггер 33, элемент задержки 34, элементИ 35, счетчик 36, задатчик 37 кода номераикта, второй элемент И - НЕ 38, выход 39 30 логической единицы. Кроме того, устройство содержит первый и второй информацновгые 35 триггеры 40 ц 41,Блок останова 9 содержит элемент сравне.,шюя 42 и.задатчик 43 кода признака команды Первый выход блока 5 обнаружения им 40 пульсов соединен со входом одцовибратора 6,выход которого соединен с первым входом семисегментного индикатора 7, первый вход двухкаскадного эмиттерного повторители 4соединен с тактовымвходом 11 пробника; а 45 выход соединен с первым входом формирова.теля 8 фронтов тактовых импульсов, второйвход которого...

Номер патента: 1132269

Опубликовано: 30.12.1984

Авторы: Афанасьев, Климов, Корепанов, Прищепо

МПК: G01R 33/02

Метки: магнитных, магнитометр, низкочастотных, полей

...детектор, сигнальный и управляющий входы которого подключены к выходам избирательного усилителя и генератора возбуждения соответст. венно, а выход подключен к входу интегри. рующего звена, и дифференцирующее звено, дополнительно введен усилитель.формирователь 55 а в магнитомодуляционный датчик введена вторая компенсирующая обмотка, подключенная к выходу дифференцируюшего звена,постоянная времени которого равна постоян. ной времени интегрирующего звена, вход дифференцирующего звена подключен к выходу синхронного детектора, а выход к входу усилителя-формирователя.На чертеже представлена структурная схема предлагаемого устройства.Устройство состоит иэ магнитомодуляционно. го датчика 1 с обмотками возбуждения 2, измерительной...

Номер патента: 1133556

Опубликовано: 07.01.1985

Автор: Глушков

МПК: G01R 11/34

Метки: ампер-часов, постоянного, счетчик

...соединен с вторым выводом второго резистора, вторым входом преобразователя и общим проводом питания.На фиг. 1 приведена электрическая принципиальная схема счетчика ампер- часов на фиг.2 а-в - временные диаграммы его работыСчетчик ампер-часов содержит шунт 1, дифференциальный усилитель 2, конденсатор 3, резистор 4, транзисторы 5 и 6,. резисторыи 3 и электромеханический счетчик 9 импульсов.Первая обкладка конденсатора 3 подключена к первому выводу обмотки счетчика 9, первому выводу резистора 4 и инвертирующему входу усилителя 2, неинвертирующий вход которого соединен с первым выводом шунта 1 а выход - с второй обкладкой конденсато ра 3 и эмиттером транзистора ", коллектор которого соединен с базой транзистора 6, эмиттер которого подключен...

Номер патента: 1133557

Опубликовано: 07.01.1985

Авторы: Алешин, Селютин, Сорокин, Умнов, Шлыков

МПК: G01R 17/02

Метки: компаратор, сопротивлений

...и восьмого ключей, выходы первого и третьего ключей соединены с первой клеммой для подключения первого сравниваемого резистора и с вторыми входами пятого и восьмого ключей, выходы второго и четвертого кгэчей соединены с первой клеммой для под-ключения второго сравниваемого резистора и с вторыми входами шесто го и седьмого ключей, дифференциальный усилитель, соединенный первым и вторым входами с выходами пятого, седьмого и шестого, восьмого ключей соответственно, выходом с выходной клеммой устройства, введены первый и второй равнономинальные резисторы, соединенные первыми выводами с первым выводом первого источника постоянного тока, вторыми выводами между собой, с вторыми клеммами для подключения первого и второго сравниваемых...

Номер патента: 1133558

Опубликовано: 07.01.1985

Авторы: Кочан, Паракуда

МПК: G01R 17/06

Метки: компенсации, погрешности, прогрессирующей, схемы, электрической

...авт,св. У 1046623 известно устройство для компенсации прогрессирующей погрешности электрической схемы, содержащее электрическую измерительную схему, соединенную через компенсирующую цепочку 10 с измерительными прибором, а компенсирующая цепочка выполнена в виде двух последовательно-встречно включенных ненасыщенных нормальных элементов, один из которых зашунтиро ван резистором 11.Однако это устройство позволяет компенсировать только линейно прогрессирующую погрешность электрической схемы. При нелинейном характере 20 прогрессирующей погрешности электрической схемы использование такого устройства малоэффективно.Целью изобретения является повышение точности компенсации. 25Поставленная цель достигается тем, что в устройство для...

Номер патента: 1133559

Опубликовано: 07.01.1985

Автор: Ансо

МПК: G01R 19/00

Метки: измеритель, малых, многодиапазонный, токов

...электрометрического усилителя, образованных как межконтактными емкостями коммутационных реле переключающего типа, так и емкостями контактов этих реле на корпус уст-. ройства. Так как паразитные емкостиэлектрометрических реле могут составлять несколько о Ф, то дополнигельная суммарная емкость, подключенная на вход усилителя, при наличии нескольких пределов измерений, т.е. нескольких реле, может превышать входную емкость электро- метрического усилителя. Уменьшение входного импеданса приводит, как известно, к росту уровня шумов и снижению быстродействия.Целью изобретения является повышение точности измерений.Поставленная цель достигается тем, что в многодиапазонном измерителе малых токов, содержащем электро- метрический усилитель,...

Номер патента: 1133560

Опубликовано: 07.01.1985

Автор: Калита

МПК: G01R 13/00, G01R 19/00

Метки: аналого-дискретный, прибор, электроизмерительный

...электрооптических элементов индикации, причем выводы диодов, кроме вывода,подключенного к первому входномузажиму, подключены к одному из выводов соответствующего резисторагруппы, каждый элемент индикациивключен параллельно соответствующему диоду, а другие выводы резисторов группы подключены к второму входному зажиму прибора.В качестве полупроводниковыхдиодов могут быть использованытемпературно-компенсированныестабилитроны, а в качестве элемен 30тов индикации - элементы индикациина жидких кристаллах.На чертеже изображена принципиальная электрическая схема прибора,Прибор содержит входные зажщчы1 и 2. К зажиму 1 подключены цепоч 35 ка из Н. последовательно и согласносоединенных температурно-компенсированных стабилитронов 3,-3. Н , атакже...

Номер патента: 1133561

Опубликовано: 07.01.1985

Авторы: Данилевич, Третьяк, Чернявский

МПК: G01R 19/04

Метки: амплитуды, импульсов, наносекундных, фиксации

...Т 8 ПодписноУжгород, ул.Проектная ад ШШ фиате компенсируя погрешность фиксацииамплитуды входного импульса диодноконденсаторной запоминающей ячейкой 4. 1133561 4денсатора ячейки 4 и сбрасываетсяв исходное состояние блок 11.По сравнению с известным предложенное устройство фиксации амплитудынаносекундных импульсов обладаетсущественно лучшими метрологическими характеристиками. Компенсацияпадения величины коэффициента передачи диодно-конденсаторной запоминающей ячейки, обусловленного уменьшением длительности входных сигналов,позволяет с высокой точностью фиксировать импульсы длительностью до10 с и менее, причем не предъявляются требования к форме входногосигнала и к отношению амплитудывходного импульса к его длительности.Относительная...

Номер патента: 1133562

Опубликовано: 07.01.1985

Авторы: Гришаев, Жилин

МПК: G01R 23/20

Метки: гармоник, коэффициенту, нормированного, сигнала, формирования

...возможностями дифференциального компаратора.Наиболее близким к изобретению по технической сущности является формирователь сигнала с заданным коэффициентом гармоник, содержащий сумматор, к второму входу которого подключен выход аттенюатора, а выход сумматора является выходом устройства, и первый формирователь сигнала с постоянным прецизионным углом отсечки, а также входной повторитель и дифференциальный делитель напряжения Г 23Недостатком такого устройства является ограниченный диапазон частот, определяемый частотными свойствами делителя напряжения.Целью изобретения является расширение частотного диапазона.Поставленная цель достигается тем, что в устройство, содержащее сумматор, к второму входу которого подключен выход аттенюатора, а...

Номер патента: 1133563

Опубликовано: 07.01.1985

Авторы: Севастьянов, Усик

МПК: G01R 27/02

Метки: комплексной, проводимости

...вторую 88-цепь 31.11 ервый генератор 1 первым выходом .соединен с первым входом управляемого фазовращателя 2, выход которого соединен с первым входом первого балансного смесителя 3, выход которого 0 соединен с входом фильтра 4 низких частот, выход которого соединен с входом управляемого выходного блока 5, первый выход которого соединен с первым выводом измеряемого двухполюс.45 ника 23, второй вывод которого соединен с входом переключателя 24 пределов, выход которого соединен с входом первого широкополосного усилителя 9, выход которого соединен с первым вхо 50 дом второго балансного смесителя 10выход которого соединен с.входом первого селективного усилителя 11, выходом соединенного с первыми входами первого 12 и третьего. 14...

Номер патента: 1133564

Опубликовано: 07.01.1985

Авторы: Гайдаров, Румянцев

МПК: G01R 27/06

Метки: коэффициента, модуля, отражения, свч, трактах, фазы

...размещены три измерительных зонда, выход которого является входом для подключения исследуемого СВЧ тракта, и согласованную нагрузку, для подключения к выходу исследуемого СВЧ-тракта 2.Недостатком известного устройства для измерения модуля и фазы коэффициента отражения в СВЧ-трактах является узкий диапазон рабочих частот и низкая точность измерений.Цель изобретения - расширение диапазона рабочих частот до двух октав от 3 /2 до 2 Ъ р и повышение точности измерений.Цель достигается тем, что в устройство для измерения модуля и фазы коэффициента отражения в СВЧ-трактах, включающее источник СВЧ-сигнала, соединенный с отрезком СВЧ-тракта, в котором размещены три измерительных зонда, вьпсод которого является входом для подключения исследуемого...

Номер патента: 1133565

Опубликовано: 07.01.1985

Авторы: Баклыков, Бондаренко, Гимпилевич, Худяков, Царик

МПК: G01R 27/06

Метки: комплексного, коэффициента, отражения

...управления, и квадратичный детектор, выход которого соединен с информационным входом блока вычисления и индикации, управляющий вход которого соединен с соответствующим выходом блока управления, элементы связи размещены вдоль отрезка волноводного тракта, выход каждого из которых связан с одним из четырех введенных дополнительных волноводных трактов, в каждом из которых на одном конце установлены последовательно соединенные введенный фазовращатель, и коммутирующий элемент, а на другом- введенный регулируемый аттенюатор, выход которого подключен к соответствующему входу введенного четырехплечего сумматора мощности, выход которого соединен с входом квадратичного детектора.На фиг, 1 изображена функциональная схема устройства; на фиг. 2 -...

Номер патента: 1133566

Опубликовано: 07.01.1985

Авторы: Майковский, Маслов

МПК: G01R 33/12

Метки: магнитных, ферромагнитных, характеристик

...намагничивающую катушку, подключенную к шинам возбуждения, измерительную катушку, подключенную к измерителю магнитной индукции, сквозной канал, проходящий вдоль полюса ярма со вставленной в него потенциально полюсной катушкой, один венец которой расположен на торцовой стороне испытуемого образца, а другой конец соединен с точкой постоянного потенциала, и подключенной к измерителю напряженности поля, измеритель индукции магнитного поля, введены дополнительная измерительная катушка, компенсационные катушки, последовательно соединенные блок сравнения и нуль-орган, последовательно соединенные регулируемый источник напряжения, фазовращатель и усилитель мощности, при этом дополнительная измерительная катушка расположена внутри второго...

Номер патента: 1133567

Опубликовано: 07.01.1985

Авторы: Архангельский, Глаголев, Родионов, Червинский

МПК: G01R 33/12

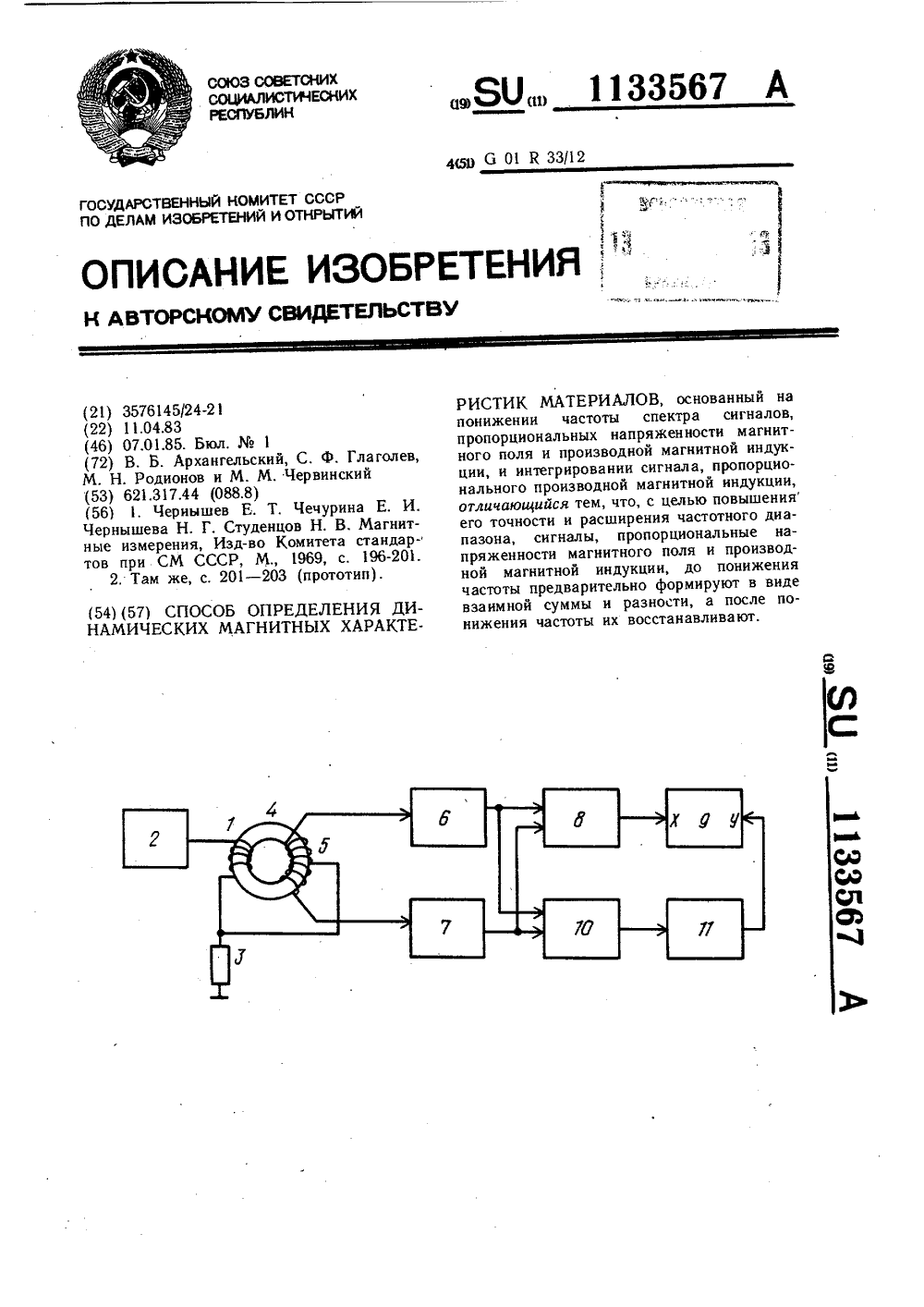

Метки: динамических, магнитных, характеристик

...3 на образец 4 нанесена измерительная обмотка 5, ее средний вывод подключен к шунту 3, а концы к входам первого и второго строб-преобразователей 6 и 7 соответственно. Выходы строб-преобразователей 6 и 7 через сумматор 8 присоединены к Х-входу двухкоординатного регистратора 9, а через 5 10 15 20 25 ЗО 35 40 45 50 55 блок 10 вычитания и интегратор 11 к У- входу двухкоординатного регистратора 9.Способ реализуют с помощью устройства следующим образом.Генератор 2 переменного тока 3 вырабатыва ет ток заданной частоты, который с помощью намагничивающей обмотки 1 преобразуется в напряженность магнитного поля, перемагничивающего образец 4, Этот же ток, протекая по шунту 3, создает на нем падение напряжения, пропорциональное напряженности...

Номер патента: 991828

Опубликовано: 07.01.1985

Авторы: Взятышев, Добромыслов, Иванов, Рябов, Якухин

МПК: G01R 27/26

Метки: диэлектрических, параметров

...фиг.1 приведена конструкцияпредлагаемого устройства, на фиг,2 -вариант конструкции, на фиг.З - другой вариант конструкции.30Устройство для измерения параметров диэлектрических материалов содержит сверхвысокочастотный генератор 1,соединенный с измерительным резонатором 2, индикатор 3, измерительный резонатор снабжен вырезом 4, которыйможет быть выполнен в виде радиаль"ной прорези (фиг.2), либо в видеотверстия (фиг.З). Измерительный резонатор с вырезом в виде радиальнойпрорези снабжен механизмом 5 изменения ширины прорези (фиг.З). го параллельна оси диэлектрического диска.4. Устройство по пп,1 и 2, о тл и ч а ю щ е е с я теи, что оно снабжено механизмом изменения ширины радиальной прорези,Устройство работает следующим образом.При...

Номер патента: 1134917

Опубликовано: 15.01.1985

Автор: Викторов

МПК: G01R 21/04

Метки: мощности, свч

...к одной диагоналикоторого последовательно подключеныфильтр, усилитель постоянного тока игенератор с управляемой частотой сле"дования импульсов, формирователь импульсов, выход которого соединен спервым входом первого переключателя,выход которого подключен к другойдиагонали термисторного моста,и счетчик,счетный вход которого соединен с вхо-дом формирователя импульсов, междувыходом генератора с управляемой частотой сдедования импульсов и разрешающим входом счетчика последовательно включены второй переключатель, ин"тегратор, пер 1 зый генератор тока, сум 50матор, перемножитель и формировательвременных интервалов, а к второмувходу сумматора подключен второй генератор тока, выход которого соединен с вторым входом перемножителяи вторым...

Номер патента: 1134918

Опубликовано: 15.01.1985

Автор: Венскаускас

МПК: G01R 29/08

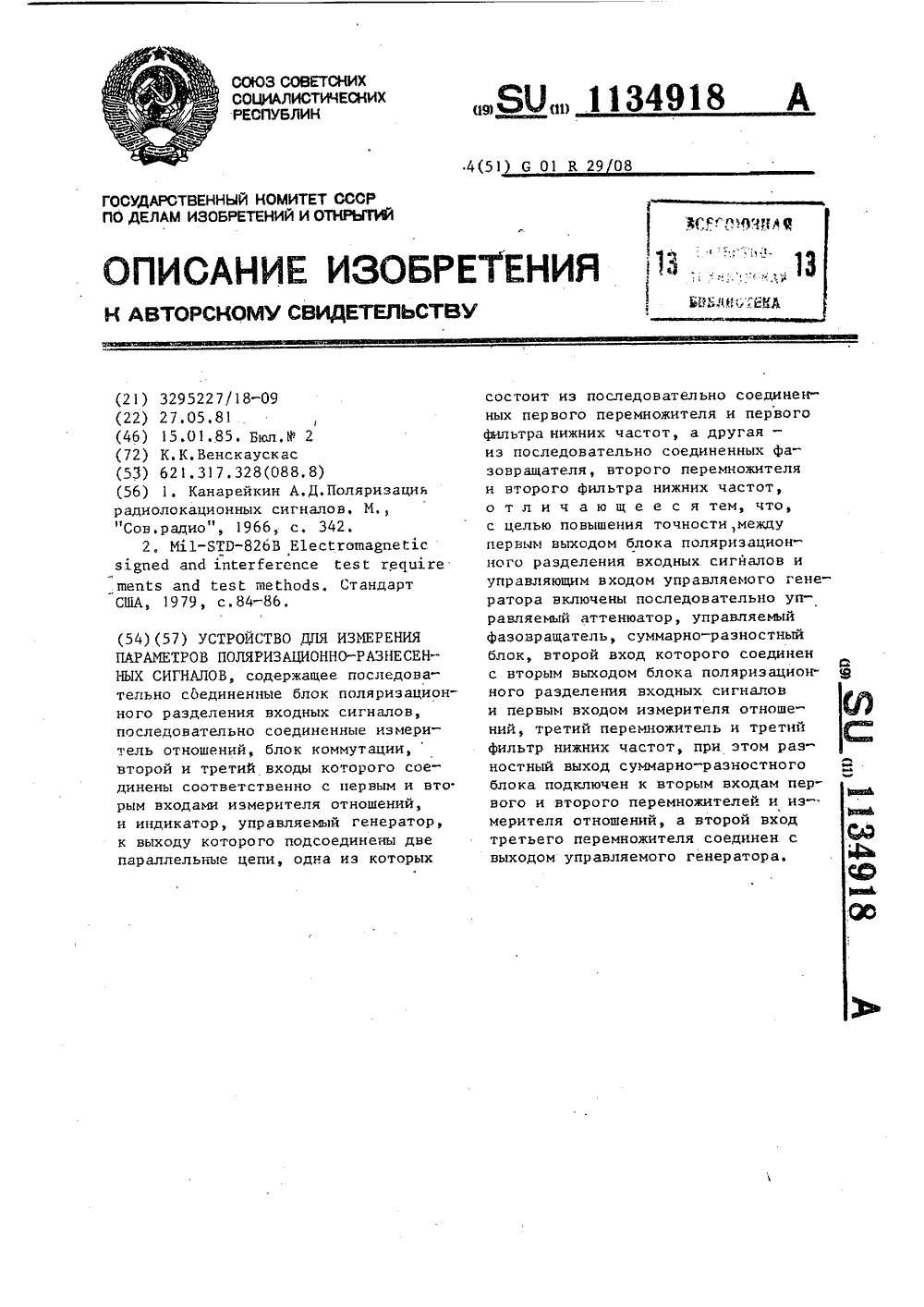

Метки: параметров, поляризационно, разнесенных, сигналов

...нижних частот, при этом разностный выходсуммарно-разностного блока подключенк вторым входам первого и второгоперемножителей и измерителя атношений, а второй вход третьего перемножителя соединен с выходом управляемо.го генератора.На чертеже представлена структурная электрическая схема устройствадля измерения параметров поляризацианна-разнесенных сигналов,Устройство для измерения параметров паляризационно-разнесенных сигналов содержит блок 1 поляризационнога разделения входных сигналов,измеритель 2 отношений, блок 3 коммутации, индикатор 4, управляемыйгенератор 5, первый перемножитель 6,первый фильтр 7 нижних частот, фазовращатель 8, второй перемножитель 9,второй фильтр 10 нижних частот, управляемый аттенюатор 11,...

Номер патента: 1134919

Опубликовано: 15.01.1985

Авторы: Курочкин, Островский

МПК: G01R 29/10

Метки: антенны, диаграммы, направленности

...кван тового пучка.На чертеже приведена структурнаясхема устройства,2Устройство для определения диаграм. мы направленности антенны содержит высокочастотный генератор 1, исследуемую антенну 2, зонд 3, амплифаэометр 4, электронно-лучевую трубку 5, оптический анализатор 6 спектра состоящий из линзы 7, преобразователя 8 некогерентного излучения в когерентное, и когерентный анализатор 9 спек" тра, при этом преобразователь 8 состоит из пластины 1 О из фотопроводяще" го электрооптического кристалла, делителя 11 .светового пучка и свето - фильтра 12, оптического квантового генератора 13, датчики 14 положения зонда 3, индикатор 15.Устройство работает следующим образом.Сигнал с выхода высокочастотного генератора 1 поступает на вход исследуемой...

Номер патента: 1134920

Опубликовано: 15.01.1985

Авторы: Земсков, Никаноров, Таиров

МПК: G01R 29/24

Метки: измеритель, поверхностного, потенциала, распределения, электрического

...непрерыв 1 ного действия и т.д.Цель изобретения - расширение класса исследуемых объектов. Поставленная цель достигается тем, что в измерителе распределения поверхностного электрического потенциала, содержащем электромеханический преобразователь, состоящий из неподвижного электрода и зонда, механически связанного с вибратором, усилитель, вход которого соединен . с выходом зонда, генераторсинусоидального напряжения, выход которого подключен к входу вибратора, фазовый детектор, один из входов коорого соединен с выходом усилителя,другой - с выходом генератора си,нусоидального напряжения, источник компенсирующего напряжения, вход которого подключен к выходу фазового детектора, в электромеханическийзпреобразователь введен дифферен....
