G01R — Измерение электрических и магнитных величин

Номер патента: 1087916

Опубликовано: 23.04.1984

Автор: Воронков

МПК: G01R 23/20

Метки: демодуляции, искажений, нелинейных, сигналов, трактах, частотно-модулированных

...в формировании испытательного стереосигнала, приводят кпоявлению в законе его модуляциилишь высших гармоник основных модулирующих колебаний, которые при измерении не учитываются.С выхода смесителя 6 через блок 7 55согласования испытательный сигналподают на вход испытуемой интегральной микросхемы 13, осуществляющей преобразование частотно-модулированных сигналов в низкочастотные, которые строятся на базе детектора совпадений. На второй вход испытуемой интегральной микросхемы 13 подают точно такой же испытательный сигнал,Юно задержанный на угол Ц=- а2.где п = 1, 2, 3,. Известно, что широкополосная линия 14 задержки не вносит в закон частотной модуляции нелинейных искажений, так как она имеет линейную фаэо-частотную...

Номер патента: 1087917

Опубликовано: 23.04.1984

Автор: Воронков

МПК: G01R 23/20

Метки: гармоник, измеритель, коэффициента

...1087лов, смеситель б, блок 7 согласования, проверяемый стереофоническийприемник 8, амплитудный детектор 9,блок 10 отношений, индикатор 11, заграждающий фильтр 12, первый 13-1 ивторой 13-2 измеььтельные каналы,корректирующие усилители 14-1 и 14-2,перемножители 15-1-1, 15-1-2, 15-2-1и 15-2-2 в каналах, фильтры 6-1 - 1,6-1-2, 16-2-1 и 16-2-2 ьсижних частот, квадраторы 17-1-1, 17-1-2,17-2-1 и 17-2-2, фазорасщепители18-1 и 18-2, сумматор 19, блок. 20извлечения квадратного корня, перемножители 21 и 22, Фильтр 23 верхнихчастот, полосовой Фильтр 24, блок 25управления.Выходы источников 1 и 2 модулирую-щих сигналов соединены с модулирующими входами двухканального стереомодулятора 3, первый выход которого соединен последовательно с первым...

Номер патента: 1087918

Опубликовано: 23.04.1984

Авторы: Плавильщиков, Такиди

МПК: G01R 25/00

Метки: код, низкочастотное, преобразования, сдвига, фазового, цифровой

...2, второй формирователь 3 импульсов, ключ 4, счетчик 5, первый комнаратор 6, блок 7 определения порога, дизъюнктор 8, пер" вый инвертор 9, генератор О образцовой частоты, второй инвертор 11, второй компаратор 12, элемент 13 совпадения, первую, группу 14 вентилей, второй нуль-орган 15, первый формирователь 16 импульсов, регистр 17, вторую группу 18 вентилей.Выход первого нуль-органа 1 подключен к первому входу триггера 2, на второй вход которого подключен выход диэъюнктора 8, Выход триггера 2 подключен к входу второго формирователя импульсов 3 и к первому входу ключа 4, выход которого подключен к входу счетчика 5. Вход первого нуль"органа 1 является первым входом всего устройства. Первый вход блока 7 определения порога подключен к...

Номер патента: 1087919

Опубликовано: 23.04.1984

Авторы: Богомолов, Портянко

МПК: G01R 25/00

Метки: радиоимпульсный, фазометр

...тем, что врадиоимпульсный фазометр, содержащий подключенный ко входусинхронизации первый генератор, подключен"ные к входу устройства последовательно соединенные первый селектор, первый аттенюатор, сумматор,контур ударного возбуждения, фазовыйдетектор, второй вход которого через фазовращатель соединен с опорным входом фазометра, и подключенные между входом фазометра и вторым входом сумматора последовательно соединенные второй селектор ивторой аттенюатор, введены включенный между выходом первого генератора и управляющим входом второго селектора первый ключ и включенные между выходом первого генератораи управляющим входом первого селектора последовательно соединенныеэлемент задержки, второй генератори второй ключ.На чертеже изображена...

Номер патента: 1087920

Опубликовано: 23.04.1984

Авторы: Дегтярев, Красиков, Попов, Терещенко

МПК: G01R 25/00

Метки: фазовых, характеристик

...последовательно включенные вычитающий блок, усилитель постоянного тока, управляемый ключ и дополнительный сумматор, а также элемент ИЛИ, причем вторые выходы первого и второго блоков автоматической регулировки амплитуды подключены ко входам вычитающего блока, выход которого через усилитель постоянного тока и управляемый ключ соединен с первым входом дополнительного сумматора, выход которого подключен ко второму входу второго управляемого усилителя, при этом первый выход первого блока автоматической регулировки амплитуды подсоединен ко входу элемента ИЛИ, второй вход которого подключен к первому выходу второго блока автоматической регулировки амплитуды, а выход элемента ИЛИ -к управляющему. входу управляемогоключа.На чертеже...

Номер патента: 1087922

Опубликовано: 23.04.1984

Авторы: Мартяшин, Цыпин, Чайковский

МПК: G01R 27/00

Метки: двухполюсников, параметров, пассивных

...изображена структурнаясхема предлагаемого преобразователя. Преобразователь параметров пассивных двухполюсников содержит источник 1 опорного напряжения, первый 2 и второй 3 операционные усилители,сумматор 4, первый 5 и второй 6 вычитатели напряжений, масштабирующий преобразователь 7, первое 8 и второе 9 образцовые сопротивления, исследуемый двухполюсник 10, первое 11 5 .и второе 12 опорные сопротивления обратной связи, причем выход первого операционного усилителя 2 через первое опорное сопротивление 11 обратной связи соединен с своим вхо- О дом, а также с одним из входов сумматора 4, выход которого через второе опорное сопротивление 12 обратной связи соединен с входом второго операционного усилителя 3, выход ко торого соединен с другим...

Номер патента: 1087923

Опубликовано: 23.04.1984

Авторы: Белогурский, Беляков, Мартяшин, Машошин, Чураков

МПК: G01R 27/26

Метки: добротности, измеритель, индуктивности, катушек

...точностью на высоких частотах из-за резкого возрастания погрешности фазовых детекторов.Целью изобретения является расширение диапазона рабочих частот.Эта цель достигается тем, что в устройство, содержащее генератор тока, соединенный с клеммами для подключения измеряемой катушки, формирователь, выход которого соединен с управляющими входами первого и второго фазовых детекторов, опорную цепь, выход которой соединен с аналоговым входом первого Фазового детектора, логометр, входы которого соединены с соответствующими выходами Фазовых детекторов, дополнительно введены синтезатор частоты, смеситель и фильтр нижних частот, причем первый выход синтезатора частоты соединен со входом формирователя, второйс одним из входов смесителя, третий - со...

Номер патента: 1087924

Опубликовано: 23.04.1984

Автор: Поздняков

МПК: G01R 27/28

Метки: амплитудно-частотной, избирательного, параметров, характеристики, четырехполюсника

...интервала счета, первый вход которого через блок порогового сравнения соединен с выходом детектора, введен блок автоматического управления генератором качающейся частоты, при этом выход блока порогового сравне ния соединен с сигнальным входом бло. ка автоматического управления, управляющий вход которого подключен к выходу генератора пилообразного надряжения, первый вход блока автоматического 4 управлении соединен с вторым входом формирователя интервала счета, а второй выход блока автоматического управления подключен к управляющему входу генератора качающейся частоты.50 Кроме того, второй выход формирователя интервала счета соединен с управляющим входом реверсивного счею. На фиг, 1 изображена структурная схема предлагаемого...

Номер патента: 1087925

Опубликовано: 23.04.1984

Авторы: Бондарь, Кузнецов, Малахов

МПК: G01R 29/02

Метки: нелинейности, пилообразного

...присутствует нулевой уровень напряжения 1 элемент 21 заблокирован, КЯ-триггер 19 находится в нулевом, а ЭК-триггер 18 - в единичном состоянии независимо от уровней сигналов на первом и втором входах данного элемента. Единичный уровень 5 напряжения Ц на третьем входе элемента 9 ЗАПРЕТ дает разрешение на переключение триггеров. При этом 3 К-триггер 18 переключается в состояние "О" по фронту 0-1 выходного импульса 11 генератора 4 и после окончания этого импульса возвращается в состояние "1" по фронту 0-1 импульса 115 срабатывания компаратора 8. Положительный перепад напряжения П 8, появляющийся на выходе триггера 18,служит выходным сигналом элемента 9 ЗАПРЕТ. Единичное состояние триггера 18 сохраняется до появления следующего выходного...

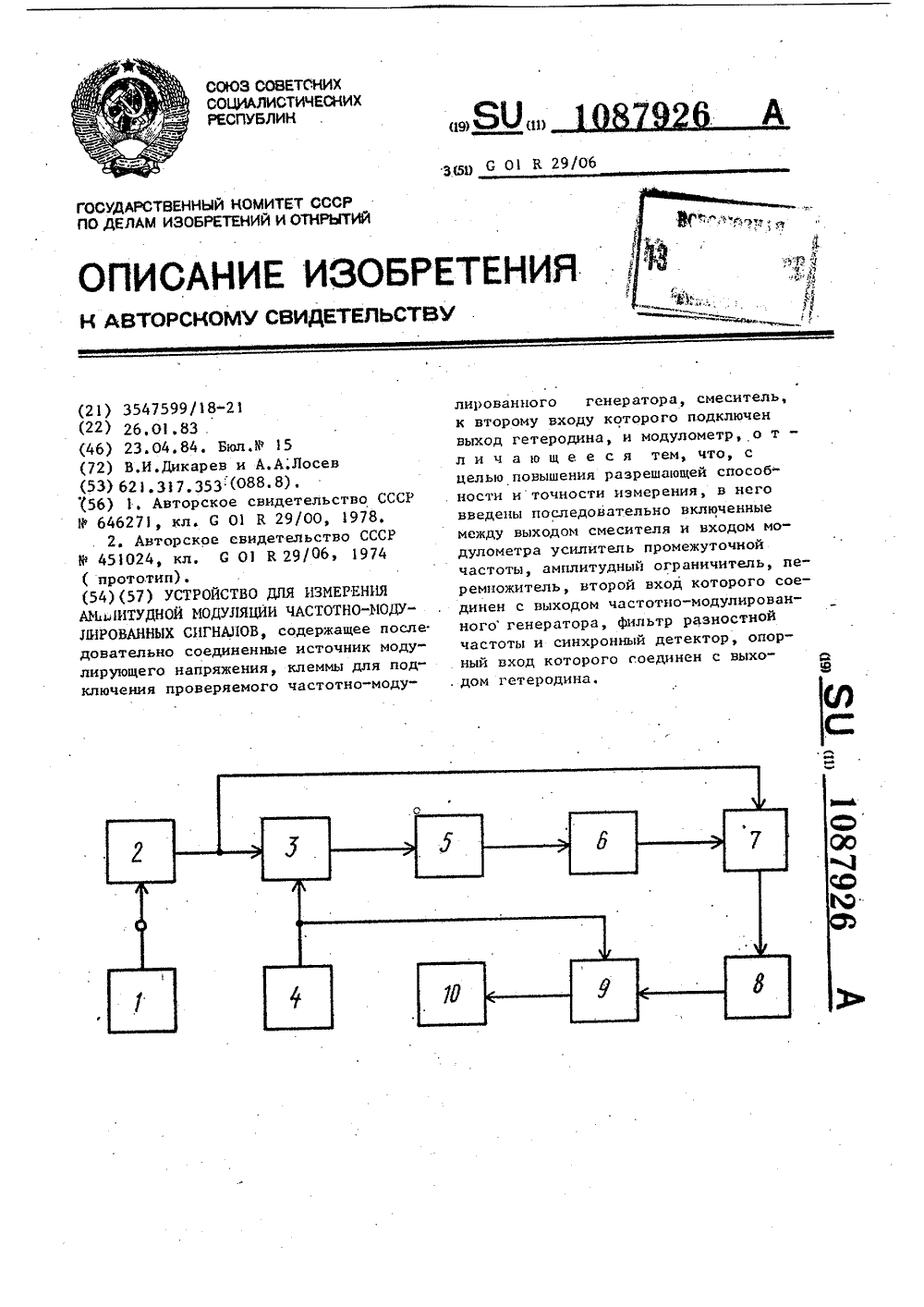

Номер патента: 1087926

Опубликовано: 23.04.1984

Авторы: Дикарев, Лосев

МПК: G01R 29/06

Метки: амплитудной, модулированных, модуляции, сигналов, частотно

...последовательно включенные источник модулирующего напряжения, проверяемый частотно-модулированный генератор и измеритель модуляции, причем к гетеродинному входу смесителя измерителямодуляции подключен вспомогательныйчастотно-модулированный генератор,вход модулятора которого соединенс выходом источника модулирующегонапряжения.Известное устройство позволяет измерять глубину паразитной амплитудной модуляции, возникающей в 1 енераторах частотно-модулированных сигналов и в трактах их передачи, Точноезнание параметров паразитной ам-плитудной модуляции позволяет детально исследовать причины образования паразитной амплитудной модуляции 50в генераторах частотно-модулированных сигналов с целью их полного исключения 2,Однако известное...

Номер патента: 1087927

Опубликовано: 23.04.1984

Авторы: Гусельников, Дергобузов

МПК: G01R 29/24

Метки: диэлектриках, заряда, объемного, плотности, распределения, твердых

...колебаний и получении электрического сигнапа, характеризующего распределение объемногозаряда, в исследуемом образце возбуждают механические колебания в ви 45де стоячих волн.На чертеже приведена структурнаяэлектрическая схема устройства, реализующего предлагаемый способ.устройство содержит исследуемыйобразец 1 с нанесенными на него электродами 2 и 3, соединенными с измерителем 4 тока и электромеханический)преобразователь 5, примыкающий кэлектроду 3 и соединенный с выходом 55генератора 6 синусоидальных колебаний, вход которого подключен к выходу детектора 7,Способ осуществляется следующимобразом,С помощью электромеханическогрпреобразователя 5, генератора 6синусоидальных колебаний и детектора7 в образце 1 возбуждают стоячиеволны и с...

Номер патента: 1087928

Опубликовано: 23.04.1984

Автор: Степанов

МПК: G01R 31/25

Метки: импульсных, испытания, ламп, модуляторных, тренировки

...мощных импульсов тока. Ерометого, наличие дросселя также увеличивает габариты и повышает стоимостьустройства.Цель изобретения - снижение стоимости и уменьшение габаритов устройст.ва,Поставленная цель достигается тем,что в устройство для тренировки и испытания импульсных модуляторных ламп,содержащее коммутатор, выполненный,например, н виде модуляторной лампы;первый и второй управляющие входы которого соединены соответственно спервым и нторым выходами блока управления, источник смещения, отрицательная клемма которого подключена к сеточной клемме для подключения объекта контроля через первый ограничительный резистор, импульсный генератор,положительный выход которого подключен через разделительный конденсаторк сеточной клемме для...

Номер патента: 1087929

Опубликовано: 23.04.1984

Авторы: Лесков, Проскурякова, Чебурков

МПК: G01R 33/02

Метки: значений, измеритель, импульсного, индукции, магнитного, магнитооптический, максимальных, поля

...на фиг.5 - формакривой, фиксируемая на экране осцил-. лографа в режиме компенсации.Магнитооптический измеритель мак-.симальных значений индукции импульсного. магнитного оля содержит оптически связанные между собой установленные на одной оси источник 1 линейно-поляризованного света, измерительный преобразователь 2 Фарадея с Опервым анализатором 3, фотодетектор 4 с нагрузочным резистором 5,индукционную обмотку 6 и первый регистратор 7, оптически связанные.между собой установленные на одной 5 оси между источником 1 линейно-поляризованного света и измерительнымпреобразователем 2 Фарадея электрооптический модулятор 8 с вторым анализатором 9, последовательно соединенные блок 10 выделения второй полуволны индуцированного сигнала и...

Номер патента: 1087930

Опубликовано: 23.04.1984

Авторы: Брискин, Яцкаер

МПК: G01R 33/02

Метки: магнитометр

...вычисления скорости изменения информации "к вторым входам коммутаторов и указанных регистраторов.На чертеже представлена функциональная схема магнитометра.Магнитометр содержит последовательно соединенные первичный преоб"раэователь 1 и измерительный блок 2,цифровой регистратор 3, аналоговыйрегистратор 4, коммутаторы 5 и 6 иблок 7 вычисленйя скорости измененияинформации, входы которых соединеныс выходом измерительного блока 2,выходы коммутаторов 5 и 6 подключенык первым входам регистраторов 3 и 4,а выходы блока 7 вычисления скоростиизменения информации соединены совторыми входами коммутаторов 5 и 6и регистраторов 3 и 4.Магнитометр работает следующимобразом,В течение такта первичный преобразователь 1, выполненный в видепреобразователя...

Номер патента: 1087931

Опубликовано: 23.04.1984

Авторы: Разладов, Чинков

МПК: G01R 35/00

Метки: автоматической, поверки, приборов, электроизмерительных

...классу точности в противном случае прибор не соответствуетклассу точности.На фиг, изображена схема, поясняющая предлагаемый способ; на фиг.2 структурная схема устройства для автоматической поверки электроизмерительного, прибора.Суть способа поясняется на примере стрелочного.прибора, часть шкалыкоторого изображена на фиг.На фиг,1 показано положение указателя 1 поверяемого прибора и преобразователей 2, фиксирующих допустимые пределы положений указателя. Приповерке стрелочных приборов могут использоваться различного рода преобразователи , в частности оптико-электронные, Угол раствора о 6 между осями преобразователей 2 выбирается исходя изудвоенного значения допустимой абсолютной погрешности, определяемой классом...

Номер патента: 1089522

Опубликовано: 30.04.1984

Автор: Вешкурцев

МПК: G01R 19/10

Метки: огибающей, разности, сигнала

...сигналов 21 .Недостаком известного способа является то, что с его помощью нельзя З 5 определить конечные резности К-го порядка огибающей исследуемого сигнала, статистические характеристики ,которой необходимы при вычислении по мехоустойчивости систем связи с К кратной относительной Фазовай модуля цией.Цель изобретения - расширение функциональных воэможностей, заключа. ющееся в определении конечной разнос ти К-го порядка огибающей сигнала," Поставленная цель достигается тем, что согласно способу определения разности огибающей сигнала, заключающе.муся в том, что исследуемый сигнал преобразуют путем ограничения по амплитуде и ослабления, задерживают во времени исследуемый и преобразованный сигналы, усиливают задержанный исследуемый...

Номер патента: 1089523

Опубликовано: 30.04.1984

Авторы: Жерновой, Мельников

МПК: G01R 19/25

Метки: бесконтактного, постоянных, токов

...выполнен в виде двух жестко зафиксированных плоскопараллельных пластин из магнитомягкого материала,. причем источник постоянного магнитного поля и датчик ядерного магнитного резонанса размещены между упомянутыми пластинами. 40На фиг. 1 представлена функциональная схема предлагаемого устройства для бесконтактного измерения постоянных токов; на фиг. 2 - его примерная проходная характеристика. 65 Устройство содержит преобразователь тока в магнитную индукцию с разъемным замкнутым магнитопроводом 1 (фиг. 1) из магнитомягкого материала в форме цилиндра, расположенным. вокруг токонесущего проводника 2, магнитным концентратором, выполненным в виде плоскопараллельных плас- тин 3 и 4 также из магнитомягкого материала, и источником...

Номер патента: 1089524

Опубликовано: 30.04.1984

Авторы: Комар, Носич, Шестопалов

МПК: G01R 29/08

Метки: абрагама, силы

...конденсатора магнитным полем.Цель изобретения - расширение диапазона частот в область высоких частот и повышение точности иэмерениЯ,Указанная цель достигается тем, что в устройстве для измерения силы Ьбрагама, содержащем датчик силы Аб рагама, подвешенный на упругоЯ нити и образующий с ней механический коле бательный контур, блок управления истабилизации источника электромагнитной волны, узел возбуждения датчика силы Абрагама электромагнитной волной и индикатор угла поворота датчика силы Абрагама вокруг упругой нити, датчик силы Абрагама выполнен в виде резонатора бегущей волны, образованного отрезком свернутой в кольцоцилиндрической щелевой линии, заполненной диэлектриком, узел возбуждения датчика силы Абрагама электромаг нитной...

Номер патента: 1089525

Опубликовано: 30.04.1984

Авторы: Брауде, Коваленко, Шалыт

МПК: G01R 31/11

Метки: линии, места, повреждения, электропередачи

...65 Укаэанная цель достигается тем,что в устройство,для определенияместа повреждения линии электропередачи, содержащее пороговый блок,блок присоединения, введены блок разделения частот, блок детектирования,блок отношений и блок вычислениярасстояния, причем группа выходовблока разделения частот соединенасоответственно с группой входоВ блока детектирования, группа выходовкоторого соединена соответственнос группой входов блока отношений,группа выходов которого соединенасоответственно с группой входов блока вычисления расстояний, управляющий вход которого соединен с выходомпорогового блока, вход которого соединен с первым выходом группы выходов блока детектирования, а вход блока разделения частот является входомустройства.На чертеже...

Номер патента: 1089526

Опубликовано: 30.04.1984

Авторы: Васылькив, Гогоберидзе, Петрашень, Радкевич, Хейфиц

МПК: G01R 31/30

Метки: измерительных, испытаний, надежность, преобразователей, струнных, ускоренных

...влияющей величины, измеряют его выходной сигнал, а в промежутках между этими моментами времени преобразователь нагружают предельными значениями входной и влияющей величин и определяют его наработку на отказ Т) по формулеТ = с Ян 1-3 д/А 1 ю Югмгде ь - постоянная времени 1п - значение допустимой погрешности преобразователя,А - эначение измеряемой величины (например, дрейфа выходного сигналф.а заданные три момента временигудовлетворяют условию3- -г= г. Ь 4 Тсмlо 2) гдето - погрешность средств испытаснния;Т - срок службы преобразователя.При неизвестности срока службыв качестве значения Т может быть взято время прогноза выходного параметра преобразователя.Апроксимирукщую функцию при этомпринимают в видеЬ П(И =А (1-ехр(- -) ),10 где...

Номер патента: 1089527

Опубликовано: 30.04.1984

Авторы: Потапов, Смердев

МПК: G01R 31/34

Метки: дисбаланса, ротора, электродвигателя

...центробежная сила от дисбаланса равна весу ротора,ЬИ - методическая ошибка определения ир при увеличении частоты вращения ротора.Это происходит вследствие инерционности механической системы. По той же самой причине смена режимов движения ротора в шарикоподшипниках при плавном уменьшении частоты вращения ротора происходит не при точном равенстве центробежной силы от дисбаланса и веса ротора, а при некотором отличии, т.е. Г с Р, где Р - центробежная сила от дисбаланса, Р - вес ротора.Тогда измеренная в этом случае частота вращения ротора будет несколько меньше искомой где и - частота вращения ротора,при которой происходит смена режимов движения ротора во время плавного уменьшения первой;Ьи - методическая ошибка опреде 2ления Ы при...

Номер патента: 1089528

Опубликовано: 30.04.1984

Авторы: Ватагин, Потапов, Смердев

МПК: G01R 31/34

Метки: диагностирования, контакта, машин, скользящего, электрических

...обмотка соединена с зажимами электрической машины. Кроме более простой схемной реализации, предлагаемое устройство контроля повышает достоверность диагноза за счет уменьшения влияния на результат контроля помех в аиде наводок со стороны самолетных сетей. Это достигается тем, что контроль осуществляется не по аеличи 20 25 30 35 40 45 50 55 не коэффициента нелинейных искажений широкополосного сигнала, а по величине узкбполосной составляющей спектра сигнала, на которую практически не оказывают влияние наводки, поскольку частота ее может быть выбрана в диапазоне минимальных помех.На чертеже представлена принципиальная схема устройства диагностирования.Устройство включает два генератора напряжения 1 и 2 синусоидальной формы, трансформатор 3,...

Номер патента: 908151

Опубликовано: 30.04.1984

Авторы: Менде, Чаркин

МПК: G01R 19/25

Метки: гальванометр, постоянного

...измерения в гальванометрах данного класса (с частотным выходом) и поддерживается на весьма высоком уровне.Цель изобретения - упрощение подобного измерительного устройства путем исключения обратной связи по току при сохранении приемлемой точности измерения.Цель достигается тем, что в гальванометр постоянного тока, содержащий первичный преобразователь тока, включенный в цепь управления генератора частоты, с выходом которого соединен блок регистрации, введен источник эталонного тока и сверхпроводпций ключ, первичный преобразователь тока выполнен в виде экранизированных сверхпроводящих катушек, а гене 5101520 2535 40 45 50 ратар частоты реализован с применением сверхпроводящего объемного резонатора, причем источник эталонного тока...

Номер патента: 1091079

Опубликовано: 07.05.1984

Авторы: Архангельский, Бахменд, Глаголев, Зубков, Панов, Федорчук, Червинский

МПК: G01R 13/04

Метки: периодических, регистрации, сигналов, стробоскопической

...интегратора, а следовательно, и напряженияна У -входе двухкоординатного регистратора.Цель изобретения - повышение точности регистрации,Поставленная цель достигаетсятем, что устройство для стробоскопической регистрации периодических сигналов, содержащее источник опорногонапряжения, первый интегратор, формирователь импульсов, генератор пилообразного напряжения, первый компаратор, одновибратор, второй компаратор, Э -триггер, дифференциальныйусилитель-ограничитель, второй интегратор, фильтр низких частот и двухкоординатный регистратор, причем выход первого интегратора соединен с1 -входом двухкоординатного регистратора и первым входом первого компаратора, а вход устройства черезформирователь импульсов и генераторпилообразного напряжения - с...

Номер патента: 1091080

Опубликовано: 07.05.1984

Авторы: Левитас, Ройзенток, Россоский

МПК: G01R 13/32

Метки: синхронизатор

...диода и внешним проводником коаксиальной линии, являющим ся общей шиной, причем туннельный диод вставлен вкоаксиальную линию, а согласующий резистор выполнен в ви де элемента центрального проводника коаксиальной линии, первый вывод которого является входом синхронизатора, снабжен фильтром верхних частот СЬС, вход которого соединен с вто. рым выводом центрального проводника коаксиальной линии, а выход - с вторым выводом согласующего резистора, причем элементы фильтра верхних частот выполнены на вставленной в пазы внешнего проводника коаксиальной линии диэлектрической подложке с металлизированными торцами выхода и входа в виде печатного рисунка, центральная жила которого образует с внешним проводником коаксиальной линии линию...

Номер патента: 1091081

Опубликовано: 07.05.1984

Авторы: Бородулин, Бушуев, Новиков

МПК: G01R 19/00

Метки: напряжений

...электроводящей.На чертеже представлена конструкция устройства для измерения напряжений.Основу устройства составляет диэлектрический корпус 1 в виде сосуда. Передняя стенка 2 выполнена из стек-, ла или другого прозрачного материала 55 с нанесенным на ней проводящим оптическим прозрачным покрытием 3, выполняющим функцию первого электрода,На передней стенке 2 нанесена отсчетная шкала (не обозначена). Второйэлектрод 4 покрыт. слоем 5 материалас большой диэлектрической проницаемостью, например керамикой типа тибар.Электроды 3 и 4 помещены в электропроводную жидкость 6. Межэлектродноепространство и резервуар с жидкостью6 соединены отверстиями 7 и 8. Отверстие 7 служит для перехода жидкос"ти 6 в межэлектродное пространствои обратно....

Номер патента: 1091082

Опубликовано: 07.05.1984

Авторы: Коломойцева, Курлов, Пружанский, Соседка

МПК: G01R 19/06

Метки: ортогональных, сигнала, составляющих

...11, пятой группы логических элементов И 12, шестой группы логических элементов И 13, седьмой. группы логических элементов И 14, восьмой группы 45 логических элементов И 15, первогологического элемента ИЛИ 16, второго логического элемента ИЛИ 17, первого инвертора 18, второго инвертора 19, , блока 20 управления, первого и второго накапливающих сумматоров 2 и 22, причем выходы блока 3 преобразования соединены с входами второго регистра 5, прямые и инверсные выходы которого соединены с первыми входами элементов И 15 восьмой группы, вторые входы которых соединены с первым выходом 23 блока 20 управления, второй 82 бвыход 24 которого соединен с вторыми входами элементов И 6 первой группы, первые входы которых соединены с прямыми и инверсными...

Номер патента: 1091083

Опубликовано: 07.05.1984

Авторы: Симхович, Тюрин

МПК: G01R 19/25

Метки: дискретно-аналоговый, измерительный, прибор

...14 второго компаратора 12, второй вход 11 первого компаратора 9 и первый вход 13 второго компаратора 12 соединены соответственно с задатчиком 2 нижней уставки и задатчиком 3 верхней уставки выходы компараторов 9 и 12Эчерез элемент ИЛИ 18 соединены с входом ждущего мультивибратора 21, выход которого соединен с 5-входом триггера 22 В -вход последнего соединен с внешней цепью установки его в нуль, а прямой выход - с одним из входов третьего элемента И 17, другой: вход которого соединен с низкочастотным выходом 26 делителя 25 частоты, вход которого соединен с генератором 24 тактовых. импульсов, первый 15 и второй 16 элементы И одним входом сое", динены соответственно с выходами компараторов 9 и 12, а вторыми входами соединены между...

Номер патента: 1091084

Опубликовано: 07.05.1984

Авторы: Бугаев, Галкин, Гуляев, Зильберман

МПК: G01R 21/06

Метки: волн, датчик, магнитостатических

...50ной аппаратуры, чувствительный слойвыполнен из металла и имеет толщинуЙ, удовлетворяющую условию420 п 5 д-- 4 зф 1,55ск с% где и - концентрация свободных электронов в металле; 28 - глубина скин-слоя электромагнитной волны в металле начастоте магнитостатическойволны.На чертеже схематически изображендатчик магнитостатических волн.Датчик магнитостатических волн содержит чувствительный слой 1 с электрическими контактами 2 и 3 по краям,служащими для подключения измерительной аппаратуры.Датчик работает следующим образом.При размещении датчика магнитостатических вблн на поверхности средыс распространяющейся магнитостатической волной поперечное электрическоеи магнитное поля магнитостатическойволны проникают в чувствительныйслой 1, где...

Номер патента: 1091085

Опубликовано: 07.05.1984

Авторы: Соколов, Степанов

МПК: G01R 23/00

Метки: кратковременной, нестабильности, частоты

...ем"кость варикапа. в блоке 20 управлениячастоты при наличии выходного импульса с уровнем логической единицы стриггера 16, Опорный генератор 7 приотключении по выходу фазового детектора 18 от блока 20 управления частотыработает на средней частоте, определяемой средним значением емкостиварикапа блока 20 управления частоты.На выходе детектора 14 выделяетсяогибающая переходного процесса (установления колебаний) исследуемогогенератора 5, которая усиливается УПТ15 и поступает на первый вход триггера 16. Как только нарастающий по.амплитуде сигнал на выходе УПТ 15 достигает установившегося значения напервом входе триггера 16 триггер перебрасывается в состояние логическогонуля, ключ 17 открывается и сигнал сфазового детектора 18 поступает...
