G01R — Измерение электрических и магнитных величин

Номер патента: 1129546

Опубликовано: 15.12.1984

Авторы: Бухалов, Величко, Голубенко

МПК: G01R 23/20

Метки: гармоник, измеритель, коэффициента

...напряжения 21.Недостатком данного измерителяявляется низкая точность измерениякоэффициента гармоник в заданном диапазоне измерений, обусловленнаяшумами и нелинейностью амплитудныххарактеристик режекторного фильтраи преобразователя среднеквадратических значений напряжения, а такженаличием методической погрешности,вызванной отсутствием избирательного Фильтра настроенного на первуюгармонику сигнала.Цель изобретения - повышение точ"ности измерения коэффициента гармоник в большом диапазоне его значений,Поставленная цель достигается тем,что в измерителе коэффициента гармоник, содержащем широкополосный усилитель,с регулируемым коэффициентомусиления, вход которого являетсявходом измерителя, соединенные последовательно первый квадратичный...

Номер патента: 1129547

Опубликовано: 15.12.1984

Автор: Максименко

МПК: G01R 23/20

Метки: измеритель, искажений, нелинейных

...соединенный через исследуемый нелинейный элемент 2 с первым фазорасщепителем 3 и через фазовращатель 4 со вторым фазорасщепителем 5. Первый выход первого Фазорасщепителя 3 соединен с первым входом первого перемножителя б напряжений, выход которого соединен с первым входом блока 7 разности. Первый выход второго фазорасщепителя 5 соединен с первым входом второго перемножителя 8 напряжений, выход которого соединен с вторым входом блока 7 разности. Второй выход первого фа эорасщепителя 3 соединен с вторымвходом второго перемножителя 8 напряжений, а второй выход второго фазорасщепителя 5 соединен с вторым входом первого перемножителя б напряжений. Выход блока 7 разности через фильтр 9 нижних частот соединен с первым входом блока измерения...

Номер патента: 1129548

Опубликовано: 15.12.1984

Авторы: Богомолов, Переход

МПК: G01R 25/00

Метки: отклонения, среднеквадратичного, фазы, флюктуации

...два формирователя, причемпервый формирователь нуль-переходоввыходом подключен к входу установки0 счетчика и к одному из входовэлемента И, другой вход элемента. Иподключен к выходу счетчика черезвторой формирователь импульсов, запрета, а выход элемента,И подключенк 5 -входу Р 5 -триггера, выход которого подключен к входу усреднителя,На фиг.1 приведена схема устройства для определения СКО ФФ; нафиг.2 - эпюры напряжений на элементахустройства. 55Устройство измерения ФФ содержитпоследовательно соединенные первыйформирователь 1 нуль-переходов, элефмент 2 И ,-вход 3 Р 5 -триггера 4,усреднитель 5 индикатор 6, а так- фже последовательно соединенные генератор 7 тактовых импульсов, счетчик 8, управляющий вход 9 которогоподключен к выходу Р 5...

Номер патента: 1129549

Опубликовано: 15.12.1984

Авторы: Бойко, Здоренко, Печерный, Скрипник, Суд-Злочевский

МПК: G01R 25/00

Метки: двухфазной, индикатор, напряжений, симметричности, системы

...с частотой вращения эллиптического магнитного поля,магнитных полей, одно из которых вращается по направлению вращения эллиптического магнитного поля, а другое - против направления вращенияэллиптического магнитного поля. Вэтом случае при питании статорныхобмоток гармоническими напряжениямиугловой частотыи вращении ротора вращающегося трансформатора сугловой частотой Я спектр выходногонапряжения состоит из двух напряжений боковых частот:И +9 - основнаябоковая частота и И - Я - зеркальнаябоковая частота (при вращении ротора против направления врашениямагнитного поля) или И - Йосновная боковая частота и оЙ. -зеркальная боковая частота (при вращении ротора по направлению вращения магнитного поля), Информациюо несимметричности двухфазной...

Номер патента: 1129550

Опубликовано: 15.12.1984

Авторы: Кукушкин, Смирнов, Шахурин

МПК: G01R 25/00

Метки: фазы

...выход,М -входового сумматора решающего устройства являет-.ся выходом устройства для измеренияфазы, введен первый 8 -входовый сумматор, блок начальных значений коэффициентов, а в каждый канал - Фазовый модулятор, второй сумматор, последовательно соединенные второй, тре"тий перемножители, второй усилитель,второй интегратор и делитель, причемпервый вход второго перемножителяподключен к первому входу первого перемножителя, выход второго интегратора соединен с первым входом второго сумматора, выход второго сумматора подключен к второму входу второго перемножителя, выход делителякаждого канала соединен с вторым входом соответствующего перемножителярешающего устройства, выходы генератора опорных сигналов подключенык первым входам Фазовых...

Номер патента: 1129551

Опубликовано: 15.12.1984

Авторы: Сергеев, Хоменко

МПК: G01R 25/00

Метки: аналоговый, низкочастотный, фазометр

...поступают навход формироватедей, преобразующих эти напряжения н симметричныепрямоугольные -импульсы, которыезатем суммируются, и на выходесуммирующей цепи образуется Последовательность симметричных импульсов, длительность которых пропорциональна сдвигу Фаз Прибор,включенный на выходе суммирующейцепи, измеряет среднее значение, т.епостоянную составляющую импульсов 35одной из полярностей, и проградуирован. непосредственно в единицахсдвига фаз. Практически частотныйдиапазон ограничен значениями 20-.ЗО Гц. Это является существеннымнедостатком прибора, не позволяющимиспользовать его при измерениях наболее низких частотах (например, единицы и десятые, доли герц).Цель изобретения - расширениечастотного диапазона н область инфраниэких...

Номер патента: 1129552

Опубликовано: 15.12.1984

Автор: Батуревич

МПК: G01R 25/00

Метки: мера, регулируемая, сдвигов, фазовых

...Фазовых сдвигов в и раз45 где и - коэффициент деления частоты пересчетных схем 9 и 10,Значение коэффициента деления частоты и выбирается исходя из ,заданного значения дискрета регулирования Фазовых сдвигов Щ 1 1а также, исходя из приходящегося напериод Т количества интервалов аппроксимации выходных напряжений,выбор которого обусловлен заданнойточностью воспроизведения мгновенных .значений выходных напряжений.Если значения м по указанным двумкритериям не оовпадают, то выбирают большее значение, принимая во внимание возможность его реализации выбранным типом пересчетных схем 9 и 10, а также получающееся при этом значение дискрета ьд .Установка заданного значения фазового сдвига регулируемой меры осуществляется цифровым кодом при помощи...

Номер патента: 1129553

Опубликовано: 15.12.1984

Авторы: Алиев, Исмайлов, Шекиханов

МПК: G01R 27/02

Метки: омметр, цифровой

...выход которого соединен с управляющим входом усилителя с изменяемым коэффициентом передачи, вход которого соединен с выходом операционного усилителя, а выход - с входами первого и второго ключей.На фиг.1 йредставлена структурная схема цифрового омметра; на фиг.2 в , выходной сигнал ПНЧ.Цифровой омметр содержит источник 1 опорного напряжения, переключатели 2 и 3, добавочный 4 ( 1), измеряемый 5 ( 1) и опорный 6 ( 0 ) резисторы, операционный усилитель 7, усилитель 8 с изменяемым коэффициентом передачи, ключи 9-13, дифференциальный интегратор 14, блок 15 выборки и хранения, аналого-цифровой преобразователь 16, состоящий из последовательно соединенных преобразователя напряжения в частоту-ПНЧ 17, ключа 12 и счетчика 18, реверсивный...

Номер патента: 1129554

Опубликовано: 15.12.1984

Авторы: Александров, Ковшов, Ястребов

МПК: G01R 27/26

Метки: информации, основе, преобразователей, реактивных, сопротивлений

...с входом начальной установки коммутатора, выходы которого соединены с вторыми входными зажимами для подключения преобразователей В, Ь,С,тактирующий вход коммутатора соединен с вторым выводом вторичной обмотки трансформатора,первичная обмотка которого одним выводом через конденсатор соединена с входом коммутатора, а другим выводом с входом блока питания, на приемной стороне источник питания соединен с первым выводом резисторного делителя и первым входом блока сравнения, третий вход которого соединен с общей точкой резисторного делителя, второй вывод которого соединен с общей шиной устройства, выход блока сравнения соединен с блоком регистрации, первый провод линии связи соединяет первый вход блока сравнения и общую .точку первичной...

Номер патента: 1129555

Опубликовано: 15.12.1984

Авторы: Криворучко, Чащин

МПК: G01R 27/28

Метки: амплитудных, характеристик

...достигается тем, что в устройство для контроля амплитудных характеристик, содержащее источник линейно убывающего и-ступенчатого напряжения, выход которого подключен к входной клемме устройства, детектор, вход которого подключен к выходной клемме устройства, и регистратор, введены блок памяти, линейный делитель напряжения, пэлементов сравнения и ключей, элемент ИЛИ и адаптивный блок синхронныхимпульсов, при этом первый выход детектора подклю- чен к первым входам элементов сравнения и к входу блока памяти, выход которого подключен к входу линейного делителя напряжения, а ивыходов делителя напряжения соединены с вторыми входами элементов сравнения, выход каждого элемента сравнения через соатветствующий ключ подключен к входу элемента ИЛИ,...

Номер патента: 1129556

Опубликовано: 15.12.1984

Авторы: Комиссаров, Паксон

МПК: G01R 27/28

Метки: амплитудно-частотной, параметров, характеристики, четырехполюсника

...которого подключен к одному из входов третьего блока 24 сравнения и второму входу индикатора 9, эадат.чик 25 допустимых значений неравномерности, выход которого соединен с вторым входом третьего блока 24 сравнения,второй запоминающий регистр 26, выход которого соединен с одним из входов четвертого блока 27 сравне . ния, второй вход последнего соединен с выходом третьего запоминающего регистра 28, блок 29 памяти и управления режимами замера, измеритель 30 частоты, блок 31 управления, первая 32 и вторая 33 выходные клеммы устройства и входная 34 клемма устройства.Для пояснения работы устройства (Фиг.21 приведены следующие обозначения:моменты времени замера АЧХ( 1-и) эа цикл замера;Т; - тактовые импульсы, соответствующие С;,момент...

Номер патента: 1129558

Опубликовано: 15.12.1984

Авторы: Коробков, Филинов

МПК: G01R 29/02

Метки: заданного, задним, импульса, момента, прохождения, уровня, фиксации, фронтом

...4, вход которого соединен с выходом источника 1 обрабатываемых импульсов и входом блока 2 дифференцирования, выходом соединенного с входом Формирователя 3импульса-привязки, выход которогосоединен с первым входом бистабильного триггера 5 и входом одновибратора 11, выходом соединенного с первым входом блока 12 совпадения, выход которого соединен с шиной первого выходного сигнала, а второйвход - с выходом порогового блока 9и шиной второго выходного сигнала.Устройство работает следующим образом.Фиг,2 иллюстрирует работу устройства для двух случаев входных сигналов )П П (сплошная линия) и(6,щ пц (пунктирная линия),где цм - максимум амплитуды обрабатываемого импульса, Пя - напряжение порога срабатывания пороговогоблока 9,В исходном состоянии...

Номер патента: 1129559

Опубликовано: 15.12.1984

Авторы: Бражукас, Стрельчюнас, Тамулявичюс

МПК: G01R 29/02, G01R 31/316

Метки: аналоговых, выходного, интегральных, нарастания, скорости, схем

...генератор прямоугольныхимпульсов, выход которого подключенк первой выходной клемме устройства,измеритель амплитуды, вход которогоподключен к входной клемме устройства, введены компаратор напряжения, фОисточник опорного напряжения, Формирователь строб-импульса и вторая выходная клемма, причем первый входкомпаратора напряжения подключен квходной клемме устройства, второй вход - к источнику опорного напряжения, а выход - к второй выходной клемме, вход формирователя строб-импульса подключен к выходу генератора прямоугольных импульсов, а выход - к стробируемому входу компаратора напряжения.На фиг,1 приведена блок-схема устройства для контроля скорости нарастания выходного напряжения аналоговых интегральных схем; на Фиг,2 временные...

Номер патента: 1129560

Опубликовано: 15.12.1984

Автор: Селвикян

МПК: G01R 29/12

Метки: флюксметр, электростатический

...выход сумматора через усилитель с коэфФициентом усиления, равным трем, подключен к первому входу второго диФ- ф 0 Ференциального усилителя, второй вход которого соединен с выходом первого диФФеренциального усилителя, а измерительные пластины электрического генератора расположены на раз ных в соотношении 1:2 высотах от заземленного экрана.На чертеже представлена Функциональная схема электрического Флюксметра.Устройство содержит электростатический генератор 1, выполненный в виде двух измерительных пластин 2 и 3 и заземленного экрана 4, причем измерительные пластины 2 и 3 соединены со входами первого диФФеренциального усилителя 5 и с входами сумматора б, выход которого через усилитель 7 с коэййициентом усиления, равным трем, соединен с...

Номер патента: 1129561

Опубликовано: 15.12.1984

Авторы: Кожевников, Чеканов, Янтовский

МПК: G01R 29/12

Метки: безопасности, объектов, электростатической

...струи жидкости, а запас электростатической безпасности определяютпо разности критического расстояния,соотвехствующего напряженности электрического пробоя, и расстояния, соответствующего напряженности электрического поля объекта,Кроме того, в качестве жидкогоэлектрода использую магнитную жидкость, поверхность которой деформируют магнитным полем,На поверхности слоя жидкости, помещенной в электрическое поле электродов, возникает неустойчивость по 5 верхности в виде струи жидкости понаправлению поля, Такая неустойчивость возникает при меньших значениях напряженности поля, чем пробойвоздушного промежутка. Использование10 этого явления для фиксирования электрического тока возможно лишь при горизонтальном расположении...

Номер патента: 1129562

Опубликовано: 15.12.1984

Авторы: Адамян, Азарян, Арутюнян

МПК: G01R 29/12

Метки: импульсное, материале, напряженности, поля, распределения, регистрации, электрического

...запускающего генератора, подключенного к выходу генератора прямоугольных импульсов, авыход - с первым входом двухкоординатного регистратора, второй входкоторого соединен с выходом преобразователя перемещения координатного-столика, бОНа чертеже приведена Функциональная схема устройства.Устройство содержит генератор 1прямоугольных импульсов, соединенныйс клеммами для подключения исследуе мого образца 2 материала, расположенного на координатном столике 3, емкостной зонд 4, расположенный в непосредственной близости от образца 2 и соединенный с входом усилителя 5, выход которого подключен к первому входу вычитающего устройства б. Второй вход вычитающего уст-. ройства б соединен с выходом запускающего генератора 7, подключенного к...

Номер патента: 1129563

Опубликовано: 15.12.1984

Авторы: Корольков, Михальский, Пьяных

МПК: G01R 29/16

Метки: напряжений, переменных, симметричных, системы, составляющих, трехфазной

...вв В выходном напряжении модуляторов на зажимах 16 и 17 присутствуют гармоники: - Оо,вюыС, - ,. Осов,3 а-ий, - О501сов(мы)С частот ю, а-со, Ъац соответственно, амплитуды которых пропорциональны амплитуде симметричной составляющей нулевой последовательности Оо,; гармоники, Осов(а-ы)С,5- О,сов(баи)С5частот Я-со и 5 Я + ц соответственно, амплитуды которых пропорциональны 60 амплитуде симметричной составляющей прямой,последовательности О: гар"моники - Ц сов(,йи 1 С, - Оь,(п-ц)С5 лчастот Ю + со и 5 Я - и соответ ственно, амплитуды которых пропорциональны амплитуде симметричнойсоставляющей обратной последовательности О,1 .Устройство реализует два режимаработы - фИзмерение и Калибровкаф,В режиме Измерение замыкаются контакты 21-24 и 22-26...

Номер патента: 1129564

Опубликовано: 15.12.1984

Авторы: Богданович, Кандыбин, Федоринчик, Шатило

МПК: G01R 29/26

Метки: измеритель, отношения, сигналшум

...из них значительно превышаетмощность шумОв, При этОм погрешнОсть 45измерения сигнал/шум устройствомбудет недопустимо большой.Цель изобретения - повышениеточности измерений отношения сигнал/шумфПоставленная цель достигается 50тем, что в измеритель отношениясигнал/шум введены щ дополнительныхполосовых фильтров, входы которыхподключены к выходу сумматора, авыходы - к его дополнительным в входам соответственно..На чертеже приведена структурнаясхема предлагаемого устройства,Устройство содержит сумматор 1,регулируемый усилитель 2, делительный блок 3, полосовой Фильтр 4, вдополнительных полосовых фильтров 5,при этом выход сумматора 1 черезпоследовательно соединенные делительный блок 3, регулируемый усили,тель 2 подключен к входу...

Номер патента: 1129565

Опубликовано: 15.12.1984

Авторы: Кузьмин, Маурин, Мешко

МПК: G01R 27/00, G01R 31/02

Метки: качества, количественной, контактирования, оценки, переменных, резисторов

...объекта контроля - контролируемого резистора 4,преобразователь 5текущего переходного сопротивления контакта, второй индикатор 6, инфор" мирующий о нахождении контролируемого резистора в электрическом кон.(2)йЙ,(3)величина сопротивления кон. тролируемого резистора 4 ф сопротивления резисторов 3.1-3,И блока 3; 50 суммарное значение величины переходного сопротивления контакта М текущего значения сопротивления в цепи обратной 55 связи при перемещении подвижной части (ползуна) резистора. такте с входными цепями преобразователя 5 или о наличии обрывов в резистивном элементе, дифференцирующий блок 7, триггер 8, счетчик 9 числа нарушений контактирования и первый индикатор 10, Выход преобразователя 5 текущего переходного сопротивления контакта...

Номер патента: 1129566

Опубликовано: 15.12.1984

Авторы: Гаврилов, Леонкин, Парфенов

МПК: G01R 27/00, G01R 31/327

Метки: коммутационных, контактов, переходного, сопротивления, электрических

...через первый 14 и второй 15 контактыблока 13 подключения с клеммами дляподключения первого и второго выводов контролируемого изделия 49 клеммы для подключения третьего и четвертого выводов которого через третий 16 и четвертый 17 контакты блока 13 подключения соединены с третьим входом порогового блока 6, первыйвход блока 1 запуска соединен свходной клеммой 12 устройства, первыйвыход - с первым входом распределителя 2, первый выход которого черезсчетчик 4 соединен со вторым входомблока 22 регистрации, второй выход -с вторым входом первого блока 5 анализа, первый 8 и второй 9 транзисторы, соединенные эмиттерами соответственно через пятый 18 и шестой 19контакты блока 13 подключения склеммами для подключения первого ивторого...

Номер патента: 1129567

Опубликовано: 15.12.1984

Автор: Лопатин

МПК: G01R 31/02

Метки: замыкания, короткого, нагрузкой, обрыва, цепи, электромагнитной

...резистор - с вторым выводом конденсатора, анод диода соединен через второй индикатор тока с вторым выводом задатчика контрольных сигналов.На чертеже приведена блок-схема устройства.Устройство для контроля цепи 1, включающей электромагнитную нагрузку 2 и включенную параллельно ейдемп фирующую цепь из последовательно включенных диода 3 и резистора 4, содержит задатчик 5 контрольных сигналов, второй индикатор 6 тока, диод 7, транзистор 8, резистор 9. первый индикатор 10 тока, конденсатор 11 и источник 12 напряжения.Коллектор транзистора 8 соединен с первыми выводамипервого индикатора. 10 тока и конденсатора 11, эмиттер - с первым выводом задатчика 5 контрольных сигналов, с первой клеммой для подключения контролируемой цепи 1 и с первым...

Номер патента: 1129568

Опубликовано: 15.12.1984

Авторы: Рахович, Слободянюк

МПК: G01R 31/08

Метки: изолирующей, кабеля, линий, оболочки, связи, состояния

...соотноше 45 ния между сопротивлениями изоляции металлических оболочек выставляются вручную, частично сразу после прокладки кабеля, а частично при первых сезонных проверках.Работа узлов устройств. Измеритель 3 сопротивления изоляции формиру ет на своем выходе напряжение, пропорциональное проводимости оболочки первого кабеля Ч. Для этого в изме" 55 рителе 3 источник 4 измерительного напряжения создает разность потенциалов между землей (грунтом) и металФлической оболочкой первого кабеля. Ток утечки протекает через ограничительный резистор 5 и измерительный резистор 6. Падение напряжения на измерительном резисторе 6 через повторитель напряжения на полевом транзисторе 9 попадает на инвертирующий вход операционного усилителя 11....

Номер патента: 1129569

Опубликовано: 15.12.1984

Авторы: Афанасьев, Клушина, Чумичева, Швица

МПК: G01R 31/26

Метки: аттестационных, лавинных, однотипных, параметров, фотодиодов

...типа ЛФД и величины балластного сопротивления 8 пКроме того, существует однозначная линейная связь между рабочим напряжением Чр , соответствующим заданному значению коэффициента ум ножения, и величиной напряжения стабилизации мсаер с 1 ае ) (2) где Ь - экспериментально определяемая константа, зависящая от типа ЛФД, величиныкоэффициента умножения ибалластного сопротивления35Предлагаемый способ состоит в измерении величины напряжения стабилизации 1 став и в определении расчетным путем по Формулам (1) и (2) напря жения пробоя Ч пр и рабочего напряО жения Чр , соответствующего заданному значению коэффициента умножения. Значения коэффициентов О и Ъ предварительно определяются для данного. типа ЛФД и выбранного балластного сопротивления...

Номер патента: 1129570

Опубликовано: 15.12.1984

Авторы: Мирзоев, Мялик, Рыжов

МПК: G01R 31/28

Метки: систем, электронных

...третьего, четвертого, пятого элементов ИЛИ выход второго элемента ИЛИ соединен с вторым входом девятого элемента ИЛИ, первый вход которого соединен с выходом пятого элемента И, а второй вход пятого элемента И сое"динен с выходом десятого элемента ИЛИ, шестьдесят третий выход дешифратора, выход первого элемента И и выходы шестого, седьмого, восьмого, девятого и одиннадцатого элементов ИЛИ соединены с выходными шинами устройства.Начертеже представлена схема устройства.Устройство содержит коммутаторы 1 и 2, шифраторы 3-5, .переключатель 6, контроллер 7, третий регистр 8 памяти эталонной реакции ОК на код воздействия, выдаваемый ЭВМ,четвертый регистр 9 памяти эталонной реакции ОК на воздействие, код которого соответствует...

Номер патента: 1129571

Опубликовано: 15.12.1984

Авторы: Беляков, Бизяев, Болотников, Козик, Коннов, Слепцов, Федоров

МПК: G01R 31/02, G01R 31/30

Метки: допускового

...Позицией 1 1 обозначен объектконтроля.Блок 1 преобразования соединен выходом со входами первого нуль-органа 2, второго нуль-органа 3, третьего нуль-органа 4, четвертого нульоргана 5, пятого нуль-органа 6, выходы которых соединены с соответствую.щими входами логического блока 7,выход которого соединен с выходнойклеммой устройства.Генератор 10 сигналов соединенвыходом с первым входом сумматора 9,соединенного вторым входом с клеммойдля подключения выхода объекта 11контроля, выходом - со входом бло,ка 1 преобразования, шестой вход логического блока 7 соединен с выходомтриггера Шмитта 8, соединенного входом с выходом третьего нуль-органа 4,Устройство работает следующим образом,При значении контролируемого сигнала 0-Х 1 нуль-орган 2 и...

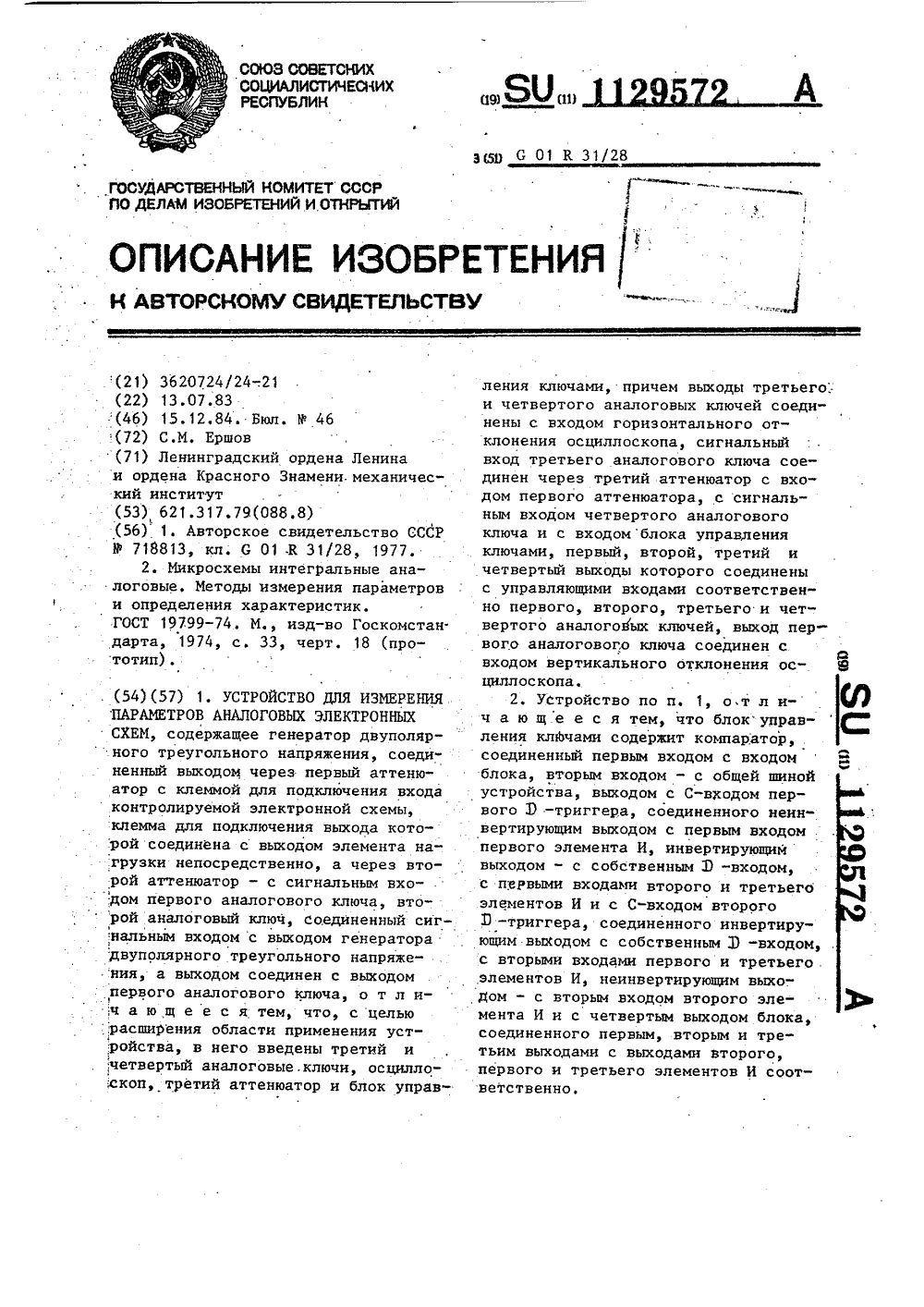

Номер патента: 1129572

Опубликовано: 15.12.1984

Автор: Ершов

МПК: G01R 31/316

Метки: аналоговых, параметров, схем, электронных

...треугольного напряжения,а выходом соединен с выходом первого аналогоВого ключа, введены третий и четвертый аналоговые ключи, осциллоскоп, третий аттенюатар и блок управления ключами, причем выходы третьего и четвертого аналоговых ключей соединены с входом горизонтального отклонения осциллоскопа, сигнальный вход третьего аналогового ключа соединен через третий аттенюатор с входом первого аттенюатора, с сигнальным входом четвертого аналогового ключа и с входом блока управления ключами, первый, второй, третий и четвертый выходы которого соединены с управляющими входами соответственно первого, второго, третьего и четвертого аналоговых ключей, выход первого аналогового ключа соединен с входом вертикального отклонения осциллоскопа.Блок...

Номер патента: 1129573

Опубликовано: 15.12.1984

Авторы: Ермановский, Крупеня, Куксов, Мандрыка

МПК: G01R 31/34

Метки: двух, испытания, машин, постоянного, электрических

...в якорнуюцепь электрической машины, работающей в режиме двигателя, и в подсоединении параллельно обмоткам возбуждения активного резистора ослабленияполя, обмотки возбуждения соединяютпараллельно друг другу и активномурезистору,На чертеже показана принципиальная схема испытания электрических машин постоянного тока последовательного возбуждения.Схема испытаний включает первуюиспытуемую машину, работающую в режиме двигателя 1, вторую испытуемуюмашину, работающую в режиме нагрузочного генератора 2, вольтодобавочный генератор 3, линейный генератор4, контакторы 5-9, обмотку 10 возбуждения двигателя 1 и обмотку 11возбуждения генератора 2 и шунтирующий резистор 12, амперметры 13-16,вольтметры 1-19, тахометр 20.Устройство обеспечивает...

Номер патента: 1129574

Опубликовано: 15.12.1984

Авторы: Аншуков, Артамонов

МПК: G01R 33/02

Метки: магнитного, переменного, поля

...составляющую электрического поля,которые вместе характеризуют электро магнитное поле в точке измерений, уз- кополосный случайный сигнал с укрепленного на датчике магнитного полявибропреобразователя не может бытьиспользован для фильтрации сигнала с З 5 дополнительных датчиков, посколькув общем случае вибрационные процессы, воздействующие на каждый из нихнесинфазны и некогерентны. Это требует установки отдельного.вибропреобразователя с избирательным усилителем на каждом из датчиков составляющих поля. Такая установка усложняет измерительную аппаратуру и снижает ее надежность, 451В том .случае, когда вибропреобразователи устанавливаются на датчикиэлектрического поля, геометрическиеразмеры которых существенно большеразмеров...

Номер патента: 1129575

Опубликовано: 15.12.1984

Авторы: Моисеенко, Новиков

МПК: G01R 33/12

Метки: магнитного, образце, потока, ферромагнитном, формирования

...цель достигается тем,что согласно способу формирования маг.нитного потока в ферромагнитном образце, основанном на первоначальномнамагничивании образца периодическим током произвольной формы икорректировании формы этого тока путем последовательных приближений до совпадения формы магнитного потока с формой эталонного сиг.нала, форму эталонного сигнала задают нормированной во времени последовательностью дискретных значений,на каждом шаге последовательных приближений фиксируют пары дискретныхзначений сигналов, пропорциональныхтоку и магнитному потоку, для каждогонормированного дискретного значениямагнитного потока определяют в пределах одноименных интервалов монотонности, номер равного ему дискретного значения эталонного...

Номер патента: 1129576

Опубликовано: 15.12.1984

Автор: Трусов

МПК: G01R 33/12

Метки: магнитных, образцов, статических, ферромагнитных, характеристик

...характеристик ферромагнитных образцов, содержащее последовательйо соединенные регулируемыйгенератор постоянного тока, намагничивающуюкатушку и эталонный резистор, генератор управляющего напряже.35ния, связаннык с механизмом возврат-но-поступательных перемещений с полостью и синхронным детектором, измерительную катушку, подключенную к второму входу синхронного детектора, вы"40ход которого связан с вертикальной.разверткой двухкоординатного регистрирующего прибора, измерительнь 1 йблок, снабжено автокомпенсационнымферрозондовым измерителем напряженности магнитного поля, выполненнымв виде феррозонда"полимера и последовательно соединенных компенсирующего соленоида и измерительного блока, выход которого подсоединен к 50. входу...
