G01R — Измерение электрических и магнитных величин

Номер патента: 1291903

Опубликовано: 23.02.1987

Авторы: Кривопишин, Решетов

МПК: G01R 27/00, G01R 31/02

Метки: изоляции, проводников, сопротивления

...31 монтажа, если изоляция контролируемого провода 9 вместе контакта обеспечивает необходимую величину импеданса (сопротивления). А при повреждении изоляциивысокочастотные токи иониэированногопространства замыкаются через проводник провода 19 на шину "Общий",В состоянии высокого импеданса изоляции на затворе ИДП-транзистора 43осуществляется детектирование высокочастотных импульсов ионизатора итранзистор переходит в проводящеесостояние (Фиг.5, диагр,П ).ЭРабота устройства для контролясопротивления изоляции проводниковпроисходит следующим образом. С момента включения устройства электропривод 6 (фиг.1) осуществляет намотку закрепленного на приемном каркасе 7 .контролируемого провода 19. Одновременно включается электропривод 22 (Фиг.2) блока...

Номер патента: 1291904

Опубликовано: 23.02.1987

Авторы: Кроль, Межох

МПК: G01R 31/12

Метки: высоковольтным, испытаний, напряжением, пьезогенераторов

...изг,делий и технологии их изготовления,При проверке первого изделия праваяячейка 9 кассеты 2 находится в крайнем правом положении в открытой правой части камеры и в нее производится загрузка второго испытываемогоизделия.Затем кассета передвигается доупора влево, новое изделие в правойячейке попадает под испытательноенапряжение, а первое перемещаетсяснова в левую часть камеры, где попадает в короткозамкнутый контуршин 11 и 17, происходит снятие остаточного заряда, После этогоизделие можно снять с установки ипроизвести установку следующего из-.делия,Таким образом, производится поочеРедная загрузка в левую и правуюячейку и испытания изделий на электрическую прочность. Данное устройство может иметь несколько ячеек, вэтом случае...

Номер патента: 1291905

Опубликовано: 23.02.1987

Авторы: Ефремов, Козлов, Панов

МПК: G01R 31/303

Метки: больших, интегральных, схем, функционального

...прохождение информации с выхода блока 8 коммутации на информационный вход триггера 6 (через логические элементы ИЛИ 30 и 34). Фиксирование этой информации осуществляется по переднему фронту импульсов, проходящих с выхо" да блока 7 задержки на стробирующий вход триггера 6 фиг,4 , моменты нремени Сп, Т, 1 1 ). В интерва 8ле времени 1-С, на первый вход элемента ИЛИ 31 логического коммутатора 2 с выхода триггера 5 поступает сигнал "лог."О", запрещающий прохождение сигналов с выхода блока 8 коммутации на вход триггера 6 через элементы ИЛИ 30 и 34 логического коммутатора 12. В интервале времени й- на вход элемента ИЛИ 31 с ныхода триггера 5 снова приходит сигнал разрешения прохождения информации с выхода блока 8 коммутации через...

Номер патента: 1291906

Опубликовано: 23.02.1987

Автор: Набока

МПК: G01R 31/34

Метки: воздушного, зазора, неравномерности, электрической

...статора, обращенной к ротору,Цель изобретения - сокращениевремени на проведение контроляНа чертеже представлена принципиальная схема устройства для реализации способа.Устройство для определения величины воздушного зазора электрической машины содержит регистрирующийприбор 1, подключенный через разделительный конденсатор 2 к штатному токоподводу - его токосъемномукольцу 3. Полюсная катушка 4 обмотки возбуждения ближайшего к токосъемному кольцу 3 в точке 5 - точкесоединения ее со следующим полюсом -заземлена на массу ротора через конденсатор 6, Конденсатор 2 служит дляразвязки по постоянному току от штатного источника 7 возбуждения,При вращении ротора относительностатора из-за отличия формы статораот цилиндрической возникает...

Номер патента: 1291907

Опубликовано: 23.02.1987

Авторы: Блинов, Кулешов

МПК: G01R 33/02

Метки: магнитного, напряженности, поля

...шумов,т.е. более чем на порядок, Такимобразом, более чем на порядок уменьшается ориентационная погрешностьизмерения напряженности магнитногополя, Как видно ,из фиг1, увеличениеамплитуды сигнала Б, а, следовательно,повьппение чувствительности относительно исходного уровня имеет место в диапазоне А /Аниже О,1. Увеличение1отношения А,/Л выше 0,1 нецелесообразно, так как чувствительность становится при этом меньше исходной величины,При наличии дополнительного ВЧнапряжения оптимальная температура,при которой наблюдаются максимальныесигналы магнитного резонанса, повышается (фиг,г/. Причем при А/Л= О,оптимальная температура увеличиваетося более чем на 10 по сравнению сослучаем отсутствия дополнительногоВЧ напряжения (А/А = О), Это позволяет...

Номер патента: 1291908

Опубликовано: 23.02.1987

Автор: Лачинов

МПК: G01R 33/06

Метки: величины, магнитного, направления, поля

...(Фиг,2), помещенв центр шаровой опоры 16 закрепленной на неподвижном каркасе 17, первыйподвижный каркас 18 перемещается относительно оси Х с помощью одногоиз сервоприводов, например сервопривода 12, перемещающего платформу 6с двигателем 5 по дуге первого подвижного каркаса 18,Аналогично происходит перемещениерасположенного под грямым угломвторого подвижного каркаса 19, Такаяконструкция позволяет изменять на 50правление оси вращения датчика 1 безизменения положения его центра,Устройство работает следующим образом,Если вектор магнитного поля Вне совпадает с направлением оси 4вращения штанги .2, на выходе датчика.воэбуждается сигнал первой гармо ники частоты вращения штанги 2, амплитуда которого определяется выражением К,1 Р з 1 пм...

Номер патента: 1291909

Опубликовано: 23.02.1987

Авторы: Глущенко, Курочкин, Лаптиенко, Ходосов

МПК: G01R 33/12

Метки: магнитных, параметров, пленок, тонких

...40 45 щественно меньше величины полезногосигнала. Постоянная времени цепи:ФНЧ 16-УПТ 20 - электромагнит 13,обеспечивающий изменение индуктивности контура опорного генератора 9,выбирается такой, что полезный сигнал не подавляется на варикапе 14(т.е. полоса частот этой цепи сос -тавляет 0,5 Гц), Это обуславливаетнеизменность постоянной составляющейнапряжения на варикапе 14. Полезныйсигнал в этих условиях приводит кнебольшим изменениям емкости варикапа 14, при этом величина сигналазависит также от коэффициента включения варикапа 14. На практике легковыбрать оптимальный коэффициент включения варикапа 14, обеспечив линейность зависимости частоты генератора9 от напряжения на варикапе 14,При этом для подстройки частотыгенератора 9 используется...

Номер патента: 1291910

Опубликовано: 23.02.1987

Авторы: Водеников, Воробьев

МПК: G01R 33/12

Метки: магнитных, разомкнутой, свойств, сердечников, формы

...11 потока, включается источник 17 тока, ток которого в обмотке 5 устанавливается соответствующим моменту компенсации потокач в сердечнике 6, о чем судят по нулевому показанию измерителя 10 потока, При этом для замкнутого участка магнитной цепи, образованного первым магнитопроводом 1, сердечником 6 и зазорами между ними, справедливо соотношение новое значение потока вмагнитопроводе 1, и на измеритель 11 потока поступает значение потока, равноеК Ркоэффициент передачи делителя 12 напряжения,Величина коэффициента передачи делителя устанавливается равной ч; по показаниям измерителя 11 потока при условии Р, = КРПри втором положении переключателя 9 делитель 12 напряжения с коэффициентом передачи Р (Р включается1 1между измерительным...

Номер патента: 1291911

Опубликовано: 23.02.1987

Авторы: Абкевич, Ребане

МПК: G01R 35/00, H03M 1/00

Метки: аналого-цифровых, поверки, преобразователей

...выходом источника образцового аналогового сигнала и с первым входом поверяемого аналого-цифрового преобразователя, вторым входом соединенного с выходом генератора импульсов и с первым входом вычислителя разности кодов, первый вход второго12919Изобретение относится к измерительной технике приборостроения и метрологии и может быть использовано приавтоматической поверке аналого-цифровых преобразователей, цифровых измерительных приборов и других приборов,содержащих операцию квантования дляопределения систематической составляющей и дисперсии случайной составляющей погрешности их. 0По основному авт, св. У 1247802известна установка для поверки аналого-цифровых преобразователей,Целью изобретения является повышение точности определения...

Номер патента: 1291912

Опубликовано: 23.02.1987

Авторы: Анохин, Курганцев, Паршин, Разладов, Чинков

МПК: G01R 35/00

Метки: автоматической, измерительных, интегральной, поверки, приборов

...работу устройства на примере поверки вольтметров постоянного тока. Линейно изменяющееся напряжение, вырабатываемое источником 1 линейно изменяющегося напряжения, поступает на вход поверяемого прибора 2, Преобразователь 3 выходного сигнала поверяемого прибора, подключенный к выхоцу поверяемого прибора 2, преобразует его в пропорциональное напряжение. Сигнал с выхода преобразователя 3 выходного сигнала через дифференцирующий блок 4 поступает на первый вход блока 5 вычитания, Второй вход блока 5 вычитания связан с выходом блока 6 уставок, который задает номинальное значение постоянного напряжения, соответствующее номинальной скорости изменения выходного сигнала поверяемого прибора в зависимости от скорости изменения сигнала на входе,...

Номер патента: 1293659

Опубликовано: 28.02.1987

Автор: Белый

МПК: G01R 7/04

Метки: логометр, магнитоэлектрический

...логометр работает следующим образом. 2 Как известно., логометры служат для измерения отношения двух токов.При этом они не имеют устройств для создания противодействующего момента (моментных пружин, растяжек и т.п.); вращающий момент в них создается одной из рамок, а противодействующий - другой. 1Когда в рамку 9, точнее в ее измерительную обмотку, подается ток , в направлении, показанном на фиг,1 стрелкой, в измерительную обмотку рамки 10 соответственно подается ток 1 (с целью упрощения на чертежах безмоментные токоподводящие волоски не показаны). Допустим также, что ток 11 больше, чем ток. В этом случае рамка 9 создает вращающий момент и на обе ее радиальные стороны, расположенные соответственно над южным и северным полюсами...

Номер патента: 1293660

Опубликовано: 28.02.1987

Авторы: Мичурина, Чмых

МПК: G01R 17/00

Метки: значения, малых, номинального, отклонений, цифровое, частоты

...версивный счетчик 4 суммирует поступающие на его вход счетные импульсы, а вторую половину - вычитает, т.е.за измерительный цикл триггер 9 переворачивается лишь дважды (иэ "01 в 30 "1" - на половине измерительного цикла и из "1" в "0" - в конце цикла, Фиг.2 е), В результате в конце измерительного цикла в реверсивном счетчике 4 окажется число, пропорциональ-. 35 ное измеряемому отклонению частоты. Переход триггера 9 из "1" в "0" служит сигналом для блока управления 1 О о том, что измерительный цикл за кончен.После окончания измерительного цикла коротким импульсом с формирователя 14 импульсов среза блока управления 10 запускается кипп-реле 15 45 блока управления 10, положительный импульс с кипп-реле 15 разрешает работу блока синхронизации...

Номер патента: 1293661

Опубликовано: 28.02.1987

Авторы: Бурметьев, Полковов, Саврасов, Скорляков, Смирнов

МПК: G01R 19/00

Метки: потребления

...усилите ля 3 приводи: к заданию напряжения0 на нагрузочном элементе 7, равного;о (1+р (1)9где У - опорное напряжение, подаваемое на входную клемму устройства.Задание напряжения 0 в соответствии с вырау ением (1) осуществляет-ся посредством изменения сопротивления регулирующего элемента 5, чтоописывается следующим выражением: он (1 м + 1)Вт9 + 16 )К и (г) где 1 и 1 - токи, протекающие через делитель 8 напряжения и нагруэочный элемент 7 соответственно;0 - напряжение на управляющем входе регулирующет"го элемента 5;К - безразмерный коэффициент пропорциональности.Выражение (2) также можно записать в следующем виде: К 11 по 45 1 +1- --- ---ч( э ю)где Б - коэффициент пропорциональности, имеющий размерность1/Ом.Очевидно, что 11 =.(е - е) А...

Номер патента: 1293662

Опубликовано: 28.02.1987

Авторы: Гемджян, Егоров

МПК: G01R 19/155

Метки: индикации, напряжений, сети, трехфазной, фазных

...тока любой фазы, например, подключенной к зажиму 14, протекает чегрез резистор 8, вентильный световойиндикатор 1, диод 12 и резистор 9,а также диод 13 и резистор 10. Вторая полуволна тока этого же полупериода этой же фазы протекает через резистор 10 и вентильный световой индикатор 3, а также через резистор 9 ивентильный световой индикатор 2, далее через диод 11 и резистор 8. Таким же образом протекают полуволны токов любой другой фазы, подключенной к зажиму 15 или 16. При наличии фазных напряжений между всемизажимами 14, 15 и 16 все индикаторы1, 2 и 3 светятся,При отсутствии напряжения, например, на зажиме 14 относительно зажимов 15 и 16 и положительной полярности полуводны переменного напряженияна замке 15 относительно зажима 16...

Номер патента: 1293663

Опубликовано: 28.02.1987

Автор: Болмусов

МПК: G01R 23/00

Метки: девиации, значений, малых, частоты

...11 низкой частоты, вольтметр 14 переменного тока. Для достижения поставленной цели в устройство дополнительно введены приемник 2 частотно- модулированных сигналов, содержащий .гетеродин 6,входной смеситель 4,усилитель 8 промежуточной частоты с ограничителем, частотный детектор 10, усилитель 12 низкой частоты, а также сумматор 13 сигналов. Это позволило атделитель параэитнуюдевиацию частоты. с источника сигнала от паразитной девиаЯции частоты приемников. 1 ил.1293663 Составитель В.ВеличкинРедактор В.Ковтун Техред АЯравчук Корректор А.Тяскоееав Тираж 731 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Заказ 382/50 Производственно-полиграфическое предприятие,...

Номер патента: 1293664

Опубликовано: 28.02.1987

Автор: Патюков

МПК: G01R 23/02

Метки: цифровой, частотомер

...12 поддерживается уровень "1" и импульсы, Формируемые на прямом выходе триггера 9, после каждого импульса исследуемого сигнала поступают через ключ 12 и элемент ИЛИ 13 на вход синхронизации сумматора 21 и обеспечивают запись состояния счетчика 5 после каждого промежуточного измерения,Второй сигнал переполнения счетчика 10 является сигналом окончания первого этапа измерения и обработки, Триггер младшего разряда счетчика 11 переводится в состояние "О" и ключ 12 будет закрыт на время, равное второй 1/3 части усредняемых периодов сигнала, и импульсы синхронизации не поступают на сумматор 21, Одновременно с триггером младшего разряда счетчика 11 триггер старшего разряда перевоДится в состояние "1" и на первом выходе формирователя 16;...

Номер патента: 1293665

Опубликовано: 28.02.1987

Авторы: Кирюхин, Кряквин, Минин

МПК: G01R 23/16

Метки: анализа, спектрального

...подключается непосредственно к входу устройства, Длительность импульса СиДмультивибратора 14-6 определяет задержку запуска регистрирующего блока7.Устройство работает следующимобразом.В исходном состоянии аналоговыйкоммутатор 10 подключает вход дисперсионного анализатора 6 к входу устройства. По переднему фронту входногосигнала синхронизатор 8 вырабатываетимпульс на своем первом выходе, который синхронизирует работу дисперсионного анализатора 6,Одновременно все АЦП 1-1,1-21-Й кодируют информацию о входномсигнале. Полоса обзора устройстваусловно разбита на Й полос, причемкаждый из АЦП тактируется с частотой,которая обеспечивает преобразованиеинформации о соответствующей полосечастот и запись ее в свой буферныйблок памяти, По истечении...

Номер патента: 1293666

Опубликовано: 28.02.1987

Автор: Евсиков

МПК: G01R 27/04

Метки: выходного, генераторного, импеданса, прибора

...сопротивления СВЧ-четырехполюсника 2 значения модулей напряжений /ц,/, /ц /, /ц / на входныхзажимах СВЧ-четырехполюсника 2 в рабочем режиме работы генераторногоприбора 1,2Модуль (Е ) и реальную часть В.евыходного импеданса определяют извыражений 22Е (1-г) - хгЫ е Йше еп+К (1-г ) + хй гг2 хгц - характеристическая постоянная передачи СВЧ-четырехполюсника 2.Амплитудно-частотная характеристика СВЧ-четырехполюсника 2, кото.рый выполнен аттенюаторным, линейна, т,е. его характеристическое сопротивление Ксопэг и характеристическая постоянная передачи ясопзС. Коэффициенты отражения Р, = г, + + 1.х где г, и х - соответственно действительная и мнимая части коэффициентов отражения, на выходе СВЧ- четырехполюсника 2 при поочередной...

Номер патента: 1293667

Опубликовано: 28.02.1987

Автор: Зенкович

МПК: G01R 27/28

Метки: амплитудно-частотной, измеритель, неравномерности, характеристики, четырехполюсника

...и вычитающий блок 12 соединен с входомосциллографического индикатора 16,выход второго смесителя 7 через последовательно соединенные усилительограничитель 10 и частотный детектор 14 соединен с входом анализатора спектра 18,Устройство работает следующим образом,Перестройка частоты первого генератора 1 осуществляется гармоническим напряжением с частотой 52 отгенератора 5 С учетом нелинейностимодуляции и сопутствующей амплитудЕ 1+тп з 3 п(п 5 й+Ыд) х1 Ии яип Ы,С - сояаяьЯПпгх сов (пЫ + ) где Е, - амплитуда напряжения;Я - центральная частота, относительно которой осуществляется перестройка;щ - парциальные коэффициенты1 исопутствующей АМ;6 Ы ЬУ - парциальные девиации часи) 1 Птоты;М - начальные фазы; п=1,2-целые числа,Выходное напряжение П...

Номер патента: 1293668

Опубликовано: 28.02.1987

Автор: Дромашко

МПК: G01R 27/28

Метки: амплитудно-частотных, характеристик

...выходе дифференциатора 5. приэтом выделяется производная функцияАЧХ (фиг. 2 в).При введенном движке резистора 745цепь отрицательной обратной связизамыкается, и выпрямленное напряжение с выхода дифференциатора 5 поступает на вход усилителя 14 (фиг.2 с),Ток нагрузки этого усилителя, равныйтоку заряда конденсатора 11, пропорционален разности напряжений Б-Б,поэтому крутизна пилы тем меньше,чем больше управляющее напряжение И 2При увеличении крутизны участкаАЧХ исследуемого объекта увеличивается напряжение на выходе дифференциатора (положительное при нарастании и отрицательное при спаде, фиг.2 в),а так как на вход управления оно поступает через выпрямитель 6, то крутизна пилы уменьшается в обоих случаях. При уменьшении крутизны...

Номер патента: 1293669

Опубликовано: 28.02.1987

Авторы: Васильева, Галиев, Гольдфельд, Федосеев

МПК: G01R 29/26

Метки: измеритель, шума

...Р (й) и Т,о д(с), а напррненне еа(С уменьшается, (рВ момент(фиг. 4.8) величина мощности эталонных шумов Р 4, (г.) станет равна величине мощности тепловых шумов радиодеталей Р , т.е, выполяет 15 ся условие(5)При этом, как видно из (2) и (3), происходит компенсация тепловых шумов радиодетали. Кроме того, каквидно из (3), при выполнении условия (5), флуктуация выходного напряжения эа счет нестабильности коэффициента усиления измерительного тракта (от коммутатора 3 до синхронного " детектора 7) исчезает и чувствительность измерителя шумов ограничивается только шумами последующих каскадов (2).30В моментнапряжение Б 8". ),подаваемое с выхода фильтра 8 низкой частоты через отпертый ключ 27 на информационный вход компаратора28, определяется с...

Номер патента: 1293670

Опубликовано: 28.02.1987

Автор: Кругликов

МПК: G01R 31/02, G01R 31/06

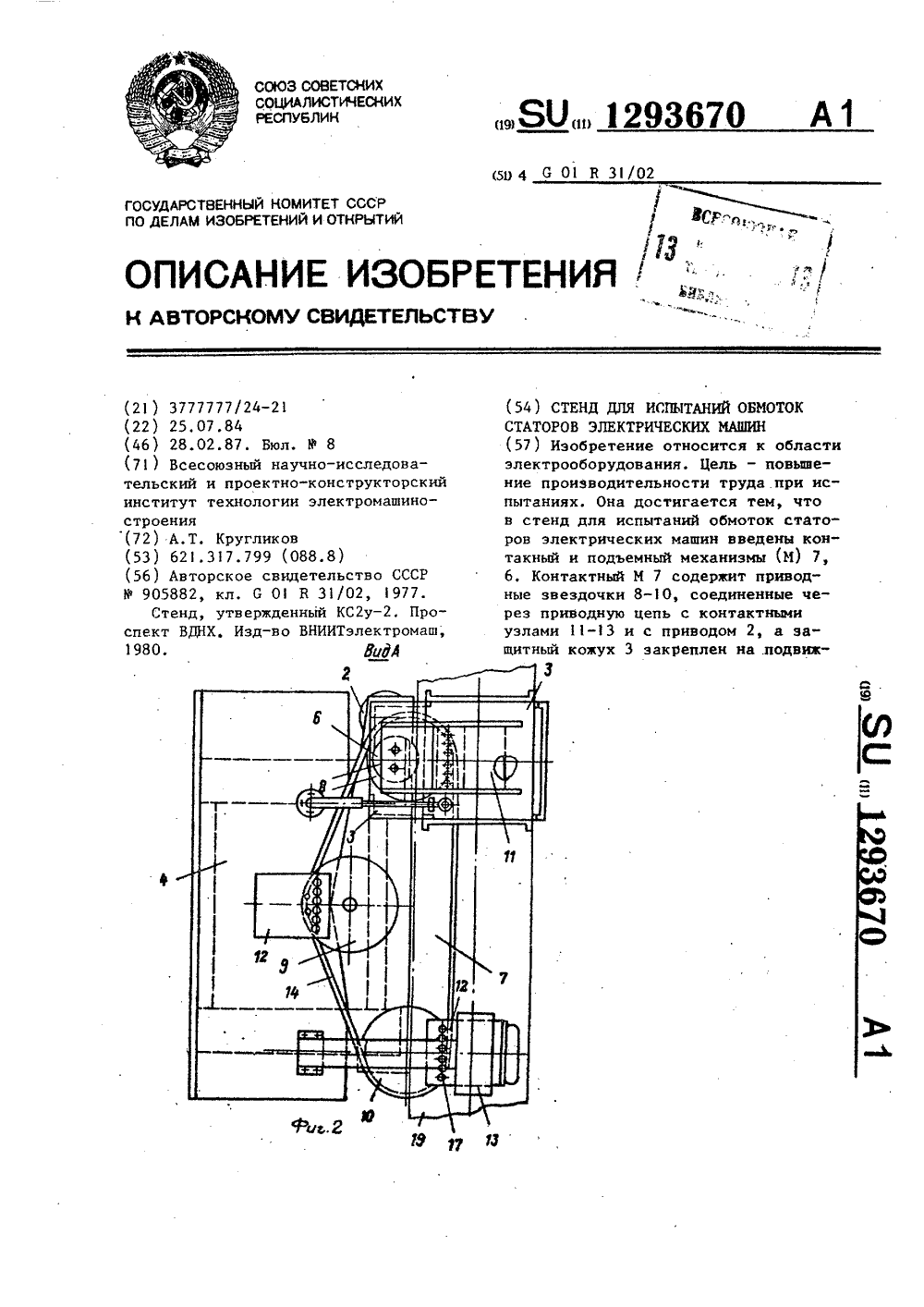

Метки: испытаний, машин, обмоток, статоров, стенд, электрических

...цикла. Оператор вручную прикрепляет выводы испытуемого статора 20 к тому контактному узлу (11, 12 или 13), с контактное основание, транспортныйконвейер 19. Изобретение может бытьиспользовано для испытаний обмотокстаторбв электрических машин, 4 з.п.ф-лы, 2 ил. 2осью которого совмещен испытуемыйстатор 20.Затем одновременно включаютсятранспортный конвейер 9 и привод 2,при этом испытуемый статор перемещается под защитный кожух 3 вместес подключенным к нему контактным узлом (11, 12 или 3). После остановки транспортного конвейера 19 на по- О зиции под защитным кожухом 3 последний опускается на испытуемый статор20 и закрывает его, при этом контактная колодка 5 соединяется своимиконтактными элементами 17 с аналогичными контактными...

Номер патента: 1293671

Опубликовано: 28.02.1987

Авторы: Лысенко, Потапкин

МПК: G01R 27/18, G01R 31/02, G05B 19/404 ...

Метки: изоляции, переменного, сетей, сопротивления

...изоляции,а следовательно, и , меньшим же- повышенное сопротивление изолякции и Т . Поэтому при У (С)гО необходимо, чтобы длительность вырабатываемого генератором 6 импульса была пропорциональна 11 и ь где а - коэффициент размерности, с/в;- минимальная длительность имо минпульса;У - выходное напряжение вычисли 1тельного блока 13.В свою очередь исходя из изложенного, У, равно1111 В 2 у при Увк (С )(ОО, при П(С)0, (4) где У - выходное напряжение блока 99измерения амплитуды импульса, пропорциональное У- выходное напряжение запомигнающего блока 12, пропорциональное значению У (С).П р и м е р 1. Согласно фиг, 2 б Ур П, . После коммутации в момент времени С, происходит скачок напряжения, вызывая срабатывание порогового элемента 4. Блок...

Номер патента: 1293672

Опубликовано: 28.02.1987

Авторы: Ванкевич, Дьяков, Замула

МПК: G01R 27/00, G01R 31/02

Метки: изоляции, распределительных, сетей, сопротивления, централизованного, электрических

...окончании проверки исправностиработы устройства переключатель блока 8 проверки исправности устройстваустанавливается в положение, при котором к его выходу подключается коммутатор 9 и в таком положении производится контроль уровней сопротивления изоляции распределительных электрических сетей.При воздействии оператора илиспециального программного устройствана коммутатор 9 осуществляется поочередное подключение выходов коммутатора 9 к его входу, что обеспечивает поочередный запуск в работу до 293672полнительных коммутаторов 11. В исходном состоянии дополнительных коммутаторов 11 ихвходы соединены с их первыми выходами, заземленными через эталонные резисторы 12. При этом от источника 3 оперативного тока через блок 8 проверки...

Номер патента: 1293673

Опубликовано: 28.02.1987

Автор: Баданин

МПК: G01R 31/02

Метки: жгутов, монтажа, правильности

...инвертирует отрицательный потенциал на инверсном выходе 12.1 распределителя 2, преобразуя его в положительный, который готовит тиристор 3.1 к открыванию.Если проверяемая жила 1.1 не име- . ет обрыва, то происходит открывание обоих тиристоров 3.1 и 10,1, и через нагрузочный резистор 5.1 идет ток, который создает падение напряжения. Это напряжение включает запоминающий элемент 7.1 сигнализации, напримертиратрон с холодным катодом МТХ.Если проверяемая жила 1.1 имеетобрыв или подключена к другой цепи,т.е. имеет место перепутывание жил3 11.1-1.п жгута, то тиристоры 3.1,10.1не открываются, элемент 7.1 сигнализации не включается.После прихода второго тактовогоимпульса происходит изменение полярности напряжения на вторых выходах12.2, 13.2...

Номер патента: 1293674

Опубликовано: 28.02.1987

Автор: Усманов

МПК: G01R 31/02

Метки: жгута, номера, провода

...блока 2 запрета и на0-вход триггера 14 и разблокируетпоследний. Блок 2 запрета при наличии запрещающего сигнала от триггера 12, прекращает передачу импульсовот генератора 1 к счетчику 3. Количество импульсов, сосчитанных счетчиком 3, соответствует номеру определяемого провода, Счетчик 7 продолжает счет импульсов, поступающихот генератора 1. При этом сигнал "О"продолжает последовательно обегатьвыходы дешифратора 8,В случае отсутствия замыканияпроводов 17,1 - 17.ш жгута 16 сигналО с и выхода дешифра то р а 8 , по с 1293674тупает на вход формирователя 13 импульсов, на выходе последнего появляется тактовый импульс, поступаю 1 ций на вход блока 4 памяти и на входэлемента 15 памяти. Блок 4 памяти 5 при этом запоминает номер провода,...

Номер патента: 1293675

Опубликовано: 28.02.1987

Авторы: Блинов, Брызгалов, Дукштау, Хренов

МПК: G01R 31/34

Метки: вращения, гидроагрегата, критической, ротора, частоты

...необходимы внешние энергетические источники, т.е. внешний источник тока, например соседний гидроагрегат.Возбуждение источника вибрацийротора требует создания достаточнобольшого одностороннего усилия тяжения ротора. Это обеспечивается подачей максимального тока в обмотку полюсов. На каждый полюс при этом дей 1293675ствует радиальная сила магнитного тяжения. Общая нагрузка на ротор равна сумме проекций этих сил на ось симметрии возбужденной группы полюсов, Еслй группа обмоток полюсов 2 имеет больше половины их общего числа, то крайние полюса дадут отрицательные составляющие в сумме проекции сил, что при увеличении сопротивления группы обмоток полюсов 2 при- О водит к уменьшению общего одностороннего усилия на ротор. Поэтому возбужденная...

Номер патента: 1293676

Опубликовано: 28.02.1987

Авторы: Буняев, Горбатенко, Дьяконов, Лачин, Малина, Холодков

МПК: G01R 33/12

Метки: намагничивания, ферромагнетиков

...обеспечивает дополнительное подмагниру 3 постоянного тока, обмотка воз чивание обра.ца 1.буждения 4, подключенная к генератору 5 затухающих колебаний тока, и , два сердечника, то обмотка возбуждеподмагничивающая обмотка 6 вывод ния 4 и подмагничивающая обмотка 6которой подключены к конденсатору 7 включаются так, чтобы при отсутствии20На образец 1 одновременно воздей- постоянного поля ЭДС возбуждения нествуют постоянным Н; от генератора транспортироваласьв подмагничивающие3 и затухающим переменным Н ,маг обмотки. Этого можно добиться, вклюнитными полями от генератоРа 5 Ско чая встречно обмотки подмагничиваниярость изменения магнитной индукции 25 по отношению к обмоткам возбуждения( в ) имеет четные гармоники, наличие дифференциальное...

Номер патента: 1293677

Опубликовано: 28.02.1987

Автор: Корольков

МПК: G01R 35/00

Метки: автоматической, аналоговых, поверки, приборов, электроизмерительных

...триггера 18 режима в регистр 23 записывается код строки,1293677 5 10 15 20 25 30 35 40 45 поступающей на информационные входы регистра 23, со счетчика строк передающей камеры 4. С выхода регистра 23 код активной строки поступает на первые входы второго блока 24 сравнения. На вторые входы устройства второго блока 24 сравнения поступает текущий код со счетчика строк передающей камеры 4. В момент сканирования активной строки с выхода устройства второго блока 24 сравнения на первый управлякарй вход коммутатора 11 в каждом кадре поступает импульс "активной" строки.Сигналом с нулевого плеча триггер 18 режима разрешает работу программному блоку 1 О. Последний синхрониэируется импульсами старшего разряда счетчика строк передающей камеры 4, с...

Номер патента: 1294328

Опубликовано: 07.03.1987

Авторы: Бандуренко, Голубев, Папунидзе, Симония

МПК: A23F 3/18, G01R 27/22

Метки: сорта, чая

...но и к изменению взаимосвязи между величиной электропроводности и сортом чая (табл.1), Сказанноеподтверждается данными, представленными в табл. 1. Как видно из табл. 1,при экстрагировании предварительноподкисленным 42%-ным (72%-ным) раст 1 вором этанола происходит снижение степени извлечения некоторых компонентов сухого чая (белков, минеральных веществ). Это, в конечном счете, 1294328сказывается на точности определениясорта чая,Подкисление раствора этанола дорН 4,6-5,2 объясняется тем, что взаявляемом интервале рН происходитколичественная экстракция экстрактивных веществ чая, которые определяютсорт чая, вклад ионов Н при рН менее 4,6 в величину электропроводно. сти нивелирует различия в величинахудельной электропроводности,...
